直流高压发生器操作手册

合集下载

直流高压发生器说明书

直流高压发生器说明书

直流高压发生器说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意所有额定值和标记。

在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时,请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、工作原理 (5)三、性能特点 (6)四、技术指标 (7)五、操作说明 (8)六、使用注意事项及维护 (9)七、附件 (11)八、附录 (12)一. 概述ZGF系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备,本仪器是根据“中华人民共和国能源部标准”研制的换代产品,经国家高压计量站检验,符合《便携式直流高压发生器通用技术条件》(ZGF24003-90),某些指标优于《无间隙金属氧化物避雷器》(GB11032-89)的要求。

ZGF数字式直流高压发生器采用了九十年代新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。

整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。

二. 技术指标及使用条件1. 技术条件●电源:AC220V±10%,50Hz±1%●输出电压指示精度:<1级●输出电流指示精度:<1级●纹波系数:≤0.5%●0.75倍输出电压指示精度:<1级,带锁存2. 使用条件●相对湿度:25℃时不大于85%,无凝露●工作方式:间断使用30分钟●环境温度:- 10 40℃●海拔高度:1500m以下3. 保护功能●内部过压保护, 内部过流保护●外部过压保护(保护电压可整定), 外部过流保护或击穿保护●内部功率保护●非零点启动保护●定时声讯报警图1. 原理框图四. 面板说明ZGF数字式直流高压发生器由控制箱和倍压装置两部分组成,其控制面板布置如图2所示。

ZGF直流高压发生器使用手册

ZGF直流高压发生器使用手册

ZGF直流高压发生器使用手册第一章引言1.1产品概述DGF直流高压发生器是一种用于产生高压直流电的设备,主要用途包括工业领域的电磁兼容性测试、高压电源供应以及实验室科研等。

本手册将介绍DGF直流高压发生器的基本原理、功能特点、操作注意事项等内容。

1.2产品特点(1)输出电压范围广,可调节范围为0至3000V;(2)稳定性高,能够稳定输出高压直流电;(3)具备保护装置,包括过压保护、短路保护等;(4)操作简单,配备LCD显示屏,支持触摸功能;(5)具备远程控制接口,可与计算机进行连接,实现远程操作。

第二章安全指引2.1使用环境DGF直流高压发生器应在环境温度5~40℃,相对湿度<80%的条件下使用。

使用过程中应避免受潮、高温、腐蚀性气体等恶劣环境。

2.2电源要求接入电源前,应检查电源电压与设备额定电压是否匹配。

如果电源过电压或低电压,不得开机使用,以防损坏设备或引发危险。

2.3设备连接在进行设备连接前,应先确保电源已关闭,并拔掉电源插头。

各种接线操作应准确无误,严禁乱接线或接反。

2.4防触电措施不得在设备工作时,触摸设备内的任何零部件。

如需清洗设备或更换零部件,需要先切断电源,待设备完全停止运行后再进行操作。

第三章设备操作3.1开机和关机(1)接通电源,插好电源插头;(2)按下电源开关,设备将开始自检过程,待显示屏亮起后,系统进入待机模式;(3)长按电源开关,设备将关机。

3.2设置输出电压(1)按下输出电压设置按钮,进入电压设置界面;(2)通过上下箭头键调节输出电压,确认后按下设置键保存;(3)再次按下输出电压设置按钮即可退出设置界面。

3.3输出电压控制(1)按下输出电压控制按钮,进入电压控制界面;(2)通过上下箭头键调节输出电压大小,按下确定键确认设定值;(3)再次按下输出电压控制按钮即可退出电压控制界面。

第四章故障排除4.1无法开机(1)检查电源插座是否通电,插头是否接触良好;(2)检查电源是否过电压或低电压;(3)检查设备是否有损坏,是否有零部件松动。

YTCZG 系列直流高压发生器 用户操作手册说明书

YTCZG 系列直流高压发生器 用户操作手册说明书

用户操作手册尊敬的顾客感谢您购买本公司YTCZG系列直流高压发生器。

在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!◆慎重保证本公司生产的产品,在发货之日起三个月内,如产品出现缺陷,实行包换。

三年(包括三年)内如产品出现缺陷,实行免费维修。

三年以上如产品出现缺陷,实行有偿终身维修。

◆安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。

为了防止电击,接地导体必须与地面相连。

在与本产品输入或输出终端连接前,应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意本产品的所有额定值和标记。

在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下,请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时,请勿触摸裸露的接点和部位。

在有可疑的故障时,请勿操作。

如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

RLT-Z直流高压发生器使用说明书

RLT-Z直流高压发生器使用说明书

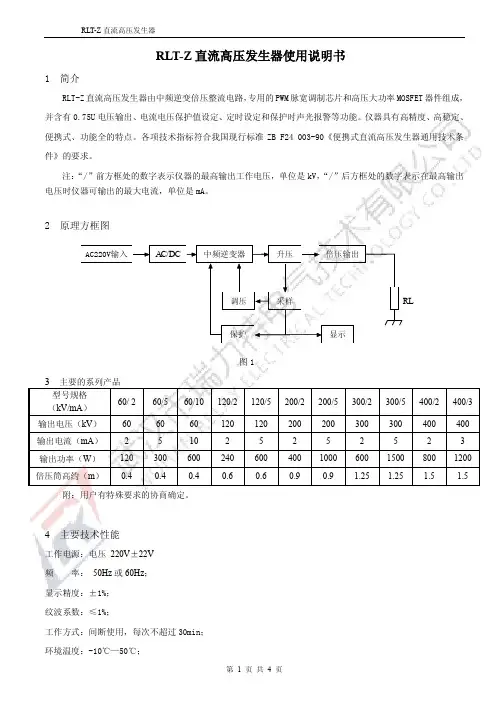

RLT-Z直流高压发生器使用说明书1 简介RLT-Z直流高压发生器由中频逆变倍压整流电路,专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成,并含有0.75U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。

仪器具有高精度、高稳定、便携式、功能全的特点。

各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。

注:“/”前方框处的数字表示仪器的最高输出工作电压,单位是kV,“/”后方框处的数字表示在最高输出电压时仪器可输出的最大电流,单位是mA。

2 原理方框图AC220V 输入A C/DC中频逆变器升压倍压输出RL调压采样保护显示图13 主要的系列产品型号规格60/ 2 60/5 60/10 120/2 120/5 200/2 200/5 300/2 300/5 400/2 400/3 (kV/mA)输出电压(kV)60 60 60 120 120 200 200 300 300 400 400 输出电流(mA) 2 5 10 2 5 2 5 2 5 2 3 输出功率(W)120 300 600 240 600 400 1000 600 1500 800 1200 倍压筒高约(m)0.4 0.4 0.4 0.6 0.6 0.9 0.9 1.25 1.25 1.5 1.5 附:用户有特殊要求的协商确定。

4 主要技术性能工作电源:电压220V±22V频率:50Hz或60Hz;显示精度:±1%;纹波系数:≤1%;工作方式:间断使用,每次不超过30min;环境温度:-10℃—50℃;相对湿度:≤90%,无凝露。

5 使用说明5.1 面板说明图2 面板示意图1.电源开关。

2.220V交流电源带保险输入插座。

3.七芯电缆输出插座,通过七芯电缆与倍压筒相接。

4.接地柱。

5.数显电压表:显示输出直流高压。

6.数显电流表:显示输出直流总电流(略大于高压微安表的读值)。

#Q系列直流高压发生器说明书

#Q系列直流高压发生器说明书

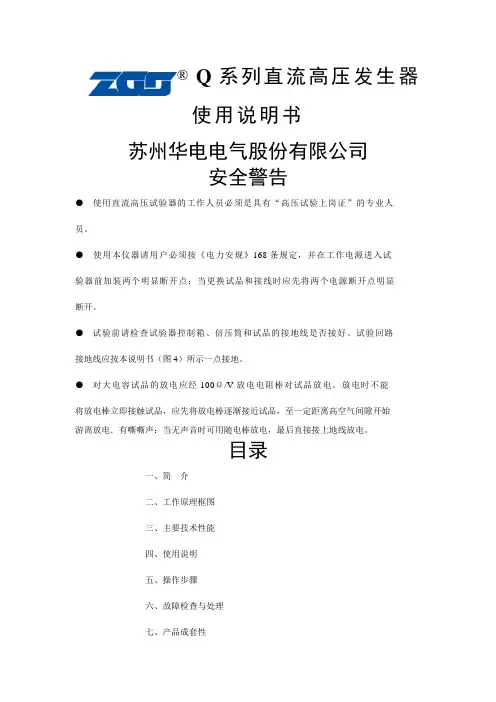

®Q系列直流高压发生器使用说明书苏州华电电气股份有限公司安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点;当更换试品和接线时应先将两个电源断开点明显断开。

●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。

试验回路接地线应按本说明书(图4)所示一点接地。

●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,至一定距离高空气间隙开始游离放电.有嘶嘶声:当无声音时可用随电棒放电,最后直接接上地线放电。

目录一、简介二、工作原理框图三、主要技术性能四、使用说明五、操作步骤六、故障检查与处理七、产品成套性八、选购件一、简介ZGS-Q系列直流高压试验器是苏州华电充分吸取用户的宝贵意见,潜心研究而推出的新一代产品。

在保留了ZGSⅡ一些特点的基础上,作了如下重大改进:①采用了电压大反馈,因此输出电压稳定度得到大幅度提高,电压漂移量极小;②大幅度提高了频率,使纹波系数更小;③增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;④高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度;⑤输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单;⑥与此同时,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。

ZGS-Q 系列采用了独特的一体化机箱结构。

使用时倍压与控制箱可分离,既方便携带,又安全可靠。

体积重量大为减少。

本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

二、工作原理框图1 工作原理框图规格Q- 60/2 Q- 60/3 Q- 80/2 Q- 80/3技术参数输出电压(kV) 60 60 80 80输出电流(mA) 2 3 2 3输出功率(W) 120 180 160 240充电电流(mA) 4 5 4 5 (mm2) 400×400×180 400×400×180 450×400×180 450×400×180(kg) 7.8 8.0 8.3 8.5电压测量误差1%(满度)±1个字电流测量误差1%(满度)±1个字过压整定误差≤1%切换误差≤1%波纹系数≤0.5%电压稳定度随机波动、电源电压变化±10%,≤0.5%四、使用说明(一)面板图2 ZGSQ(Ⅲ型)1.数显电流表:数字显示直流高压输出电流。

ZGS系列直流高压发生器说明书

ZGS系列直流高压发生器说明书

®系列直流高压发生器使用说明书苏州华电电气股份有限公司安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点;当更换试品和接线时应先将两个电源断开点明显断开。

●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。

试验回路接地线应按本说明书(图4)所示一点接地。

●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,至一定距离高空气间隙开始游离放电.有嘶嘶声:当无声音时可用随电棒放电,最后直接接上地线放电。

目录一、简介二、工作原理框图三、主要技术性能四、使用说明五、操作步骤六、故障检查与处理七、产品成套性八、选购件一、简介ZGS系列直流高压试验器是苏州华电充分吸取用户的宝贵意见,潜心研究而推出的新一代产品。

在保留了上一代产品一些特点的基础上,作了如下重大改进:①采用了电压大反馈,因此输出电压稳定度得到大幅度提高,电压漂移量极小;②大幅度提高了频率,使纹波系数更小;③增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;④高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度;⑤输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单;⑥与此同时,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。

ZGS 系列采用了独特的一体化机箱结构。

使用时倍压与控制箱可分离,既方便携带,又安全可靠。

体积重量大为减少。

本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

二、工作原理框图1 工作原理框图三、ZGS系列主要技术性能:四、使用说明(一)面板图2 ZGS(II型)1.数显电流表:数字显示直流高压输出电流。

ZGF系列直流高压发生器使用说明书

ZGF系列直流高压发生器使用说明书

ZGF系列直流高压发生器使用说明书目.录一、简介 (1)二、主要技术性能 (1)三、工作原理框图 (2)四、使用说明 (2)五、操作步骤 (4)六、安全性试验检查 (4)七、典型泄漏电流曲线图 (4)八、直流试验部分接线示意图 (5)九、注意事项 (7)十、故障检查及处理 (8)H 、装箱单 (8)十二、可选附件 (8)一、简介ZGF系列直流发生器采用中高频倍压整电路,应用最新的PWM脉宽调制技术和大功率1GBT器件。

能连续调节直流高压、节能、电压调节线性度好、稳定、输出直流电压纹波非常小。

由于采用高频,电感、电容等滤波回路时间常数减小,有利于自动调节回路的品质和输出波形的改善及减小体积,便于携带。

各项技术指标符合中国现行标准ZGF24003-90《便携式直流高压发生器通用技术》的要求。

能同时测量泄漏电流,对绝缘损伤较小。

对于氧化避雷器75%电压有一键锁定,自动调节至75%电压,无须人工计算与调节。

某些指标优于《无间隙金属氧化避雷器》≪GB11032-89»中规定。

严格按照企业标准《Q/WDS01-2000》生产。

并已通过《MC量制鄂字01000345号》制造许可。

二、主要技术性能工作电源±10%电压测量数显±1% 1个字电流测量数显±1% 1个字电压稳定度随机波动,电源电压±10%时≤l%o如需要更高稳定度,可订制WO.l%o直流高压脉动因数≤ 3%工作方式间断使用30分钟环境温度-10°C-50°C相对湿度<90%无凝露25℃时海拔高度1500m以下三、工作原理图四、使用说明(一)操作面板说明o o o o o θ* l~~I o-I I o-θ □[∏] OOO1、数显电流表:数字显示直流高压输出电流值;2、电源信号灯(绿色):表示仪器接通电源,处于待机状态;3、零位信号灯(黄色):本仪器有零位保护功能。

零位灯没亮,仪器无法启动;反之方可启动;4、工作信号灯(红色):高压回路接通后红灯亮,表示仪器可升压试验;5、保护闪光灯(红闪):在过流、过压或接线不对情况下,灯亮;6、数显电压表:显示直流高压输出电压值;7、复位及停止按钮,断高压回路及系统初始化复位。

直流高压发生器操作规程

直流高压发生器操作规程

直流高压发生器操作规程
1.检查设备
2.设备连接
连接高压发生器之前,要确保电源处于关闭状态。

首先将高压发生器的电源线连接到正常的电源插座上。

然后将高压输出线正确地连接到需要供电的设备上。

确保连接的过程中没有发生短路现象,以免引发火灾或电击。

3.高压输出设置
在将高压发生器连接好之后,需要进行高压输出的设置。

根据所需输出电压的大小,通过设备上的控制面板或旋钮进行相关设置。

在设置的过程中需要小心调整,避免输出电压过高导致设备损坏或人身安全问题。

4.开启电源
5.调节电压
在确保高压发生器正常运行之后,可以通过设备上的控制面板或旋钮进行电压的调节。

根据实际需求调整电压大小,确保在设定的范围内进行供电。

在调节过程中要注意观察设备的反应和指示灯的状态,避免电压突变引发设备损坏或人身安全问题。

6.使用结束
在使用高压发生器结束后,首先要关闭电源,断开高压输出线与设备的连接。

然后进行设备的清洁工作,确保设备表面清洁无尘。

最后将设备进行仔细检查,确保设备正常,并按要求进行保养,以延长设备的使用寿命。

直流高压发生器操作手册

直流高压发生器操作手册

直流高压发生器操作手册一、试验目的:直流高压试验包括直流耐压试验与直流泄漏的测量。

直流耐压试验是实验绝缘抗电强度,故试验电压高;直流高压泄漏电流的测量是检查绝缘状况,其试验电压稍低。

但接线方法一致。

并且都能反应设备绝缘受潮、劣化和局部缺陷等方面的问题。

二、试验标准:Q/BT 143-96北京铁路局企业标准《牵引供电设备试验标准》1、油浸式变压器绕组连同套管一起泄漏电流(1)与初始值比不应有显著变化,且不应大于下表数值(2)有泄漏电流换算成的绝缘电阻值与兆欧表所测值相近。

(3)说明:1)测量时非被测绕组短路接地。

2)读取60秒后的稳定泄露电流值。

3) 泄露试验应尽量克服试验仪器的“自身泄漏”即尽量采用高压测量。

4)对电压在35KV以上且容量为10000KVA及以上的变压器必须做该项目。

2、金属氧化锌避雷器直流1mA的电压及75%该电压下的泄漏电流。

(1)1mA电压值与初始值相比较变化不大于±5%;(2)75%“1mA电压”下的泄漏电流应不大于50µA。

(3)说明:1mA起始动作电压值为试品通过1mA直流时;被试品两端的电压。

三、设备介绍1、主要技术性能电压测量误差: 1.0%(满度)±1个字电流测量误差: 1.0%(满度)±1个字过压整定误差:≤1.0%0.75切换误差:≤0.5波纹系数:≤0.5电压稳定度:随机波动、电源电压变化±1.0%,≤0.5%工作方式:间断使用:额定负载30分钟,1.1倍额定电压使用的:10分钟环境温度:-15—50℃相对温度:当温度为25℃时不大于90%(无凝露)海拔高度:2000米以下2、设备操作界:四、试验接线与试验步骤:1、被试品直流高压试验接线(如下图所示)2、油浸变压器绕组连同套管直流高压试验步骤:(1)、高→低(地)1)拆除被试变压器高压侧和低压侧连接的引接线。

2)将高压侧A、B、C三相的套管短封;低压侧所有套管短封并接地。

直流高压发生器使用说明书.

直流高压发生器使用说明书.

一、简介HF系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

HF系列直流高压发生器采用中频倍压电路,率先应用最新的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。

使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。

使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。

HF系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。

我公司以质量和信誉为生命,不断提高科技水平,研制出尖端的优质产品,以满足用户的需要。

二、产品特点1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。

2、采用先进技术、工艺制造,率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

3、仪器主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

4、精度高、测量准确。

电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。

仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

ZGS系列直流高压发生器说明书

ZGS系列直流高压发生器说明书

®系列直流高压发生器使用说明书苏州华电电气股份有限公司安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点;当更换试品和接线时应先将两个电源断开点明显断开。

●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。

试验回路接地线应按本说明书(图4)所示一点接地。

●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,至一定距离高空气间隙开始游离放电.有嘶嘶声:当无声音时可用随电棒放电,最后直接接上地线放电。

目录一、简介二、工作原理框图三、主要技术性能四、使用说明五、操作步骤六、故障检查与处理七、产品成套性八、选购件一、简介ZGS系列直流高压试验器是苏州华电充分吸取用户的宝贵意见,潜心研究而推出的新一代产品。

在保留了上一代产品一些特点的基础上,作了如下重大改进:①采用了电压大反馈,因此输出电压稳定度得到大幅度提高,电压漂移量极小;②大幅度提高了频率,使纹波系数更小;③增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;④高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度;⑤输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单;⑥与此同时,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。

ZGS 系列采用了独特的一体化机箱结构。

使用时倍压与控制箱可分离,既方便携带,又安全可靠。

体积重量大为减少。

本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

二、工作原理框图1 工作原理框图三、ZGS系列主要技术性能:四、使用说明(一)面板图2 ZGS(II型)1.数显电流表:数字显示直流高压输出电流。

直流高压发生器的操作使用是怎样的

直流高压发生器的操作使用是怎样的

直流高压发生器的操作使用是怎样的直流高压发生器是一种常见的电气测试仪器,它被广泛用于电力、电子、通信、航空航天等领域进行高压绝缘测试、放电试验、电场强度测量以及电源负载评估等。

本文将对直流高压发生器的基本操作使用方法进行介绍,帮助用户更好地掌握这种工具的应用。

一、设置电压与电流直流高压发生器的核心功能是产生高压,而产生高压的前提是要设置合适的电压与电流大小。

在使用直流高压发生器之前,需要先通过控制面板或者遥控器对待测设备的电压和电流进行调整,并确保其满足测试要求。

通常情况下,我们需要设置电源的电压输出并确认其在安全范围内,如需要进行放电测试,则需要设定相应的电流值,以便控制放电速度与效果,避免对设备产生损害。

二、测试电源的负载能力在测试设备的负载能力时,需要根据不同的实验需求进行设置。

一般而言,在设置负载电阻时,需要先选定合适的输出电流,再根据所测量的电流值确定合适的电源电压。

测量过程中,可以不断调整电源电压,以确定设备的电流、电压、功率的关系,获得相关参数的测试数据。

在测试结束后,可以根据测试数据来评估设备的负载能力是否达到了测试要求。

三、控制放电测试的速度放电测试是直流高压发生器常用的测试方法,借助放电测试可以判断设备的电气绝缘性能。

在放电测试过程中,需要根据测试要求设定放电时间,控制放电速度,确保测试效果的稳定和准确。

一般而言,放电测试需要进行多次,每次测试过程中可以逐渐减少放电时间,逐步缩小放电时间的范围,最终确认设备的放电特性。

四、压强测试压强测试是直流高压发生器用于检测电场强度的一种测试方法。

在压强测试中,需要先设置测试电场的电压,然后通过测试防爆场地,以确保测试数据的稳定和可靠。

在测试设备时,需要依据不同的测试要求,逐步提高测试电场的电压,以达到想要的测试目标。

五、安全操作在操作直流高压发生器时,需要注意安全。

为了保障测试人员的人身安全,需要在测试前根据设备的要求使用防护设备,如手套、鞋套、安全网、安全轨道等,以防止人员受到电击或导电危险。

直流高压发生器(DHV-II)使用说明书

直流高压发生器(DHV-II)使用说明书

目录一、简介 (3)二、工作原理框图 (4)三、主要技术性能 (4)四、使用说明 (5)五、操作步骤 (6)六、注意事项 (9)七、故障检查与处理 (9)八、产品成套性 (9)一、简介DHV-II系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

①直流高压发生器采用中频倍压电路,率先应用最新的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高,电压漂移量极小;②大幅度提高了频率,使纹波系数更小;③增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;④高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度;⑤输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单;⑥使用性能卓越的大功率IGBT器件及其驱动技术,与此同时,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。

DHV-II系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。

采用了独特的一体化机箱结构。

使用时倍压与控制箱可分离,既方便携带,又安全可靠。

体积重量大为减少。

二、工作原理框图1 工作原理框图三、DHV-II系列主要技术性能:四、使用说明(一)面板图2 DHV-II型1.数显电流表:数字显示直流高压输出电流。

2.数显电压表:数字显示直流高压输出电压。

3.黄色带灯按钮:红灯亮时有效。

当按下黄色按钮后黄灯亮,输出高压降于原来的0.75倍,并在一分钟内保持此状态。

直流高压发生器操作说明书

直流高压发生器操作说明书

直流高压发生器说明书产品概述直高发采用了九十年代新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。

整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。

技术指标(1)工作电源:AC220V±10%,50Hz±1%(2)输出电压指示精度:<1级(3)输出电流指示精度:<1级(4)纹波系数:≤0.5%(5)0.75倍输出电压指示精度:<1级,手动锁存保护功能(1)内部过压保护, 内部过流保护(2)外部过压保护(保护电压可整定), 外部过流保护或击穿保护(3)内部功率保护(4)非零点启动保护(5)定时声讯报警操作方法1.操作前准备将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好,使用前检查其完好性,联接电缆不应有短路和断路;倍压筒应无凝露现象;用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。

2.水阻的安装说明在每次试验前将水阻有气孔一端拧开,将水加至淹没导电杆2/3以上,有气孔的一端朝上,试验完毕后将水倒掉,待下次试验前重新灌入。

3.电压整定值校准(1)插上电源线,打开控制箱电源开关,电压显示表及电流显示表 ,以及0.75倍电压显示表显示均为零值。

(2)将电压整定按扭顺时针旋到底,电压粗调旋钮及电压细调旋钮反时针旋转至零位,零位指示灯亮。

(3)轻按“启动”按键,“电源”指示灯(红色)亮。

如按“启动”按键,红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮和细调旋钮反时针旋到零位,红色指示灯亮。

(4)顺时针旋转电压粗调旋钮,当电压接近所需电压值时,再旋转电压细调旋钮至所需电压为止,这时电压显示值单位为kV,电流显示值单位为mA。

(5)反时针调节电压整定旋钮,使高压关断,此时红色指示灯灭,“过压”指示灯亮,即输出到达所需电压值时自动切断高压,过电压保护,如整定旋钮不调整,每次电压值只能升到整定电压值,如需电压升到额定值,则必须将过压整定旋钮顺时针调至最大。

ZD211直流高压发生器生产厂家使用手册

ZD211直流高压发生器生产厂家使用手册

ZD211直流高压发生器使用手册武汉中电科威电气有限公司目录ZD211直流高压发生器一、概述ZD211直流高压发生器是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

二、技术指标♦输入电源:AC 220V,50Hz♦输出电压:DC 0~15kV♦额定功率:2KVA♦环境温度:0~40o C♦环境湿度:<75%RH♦海拔高度:<1000m♦绝缘等级:A级♦尺寸:430×540×410 mm♦重量:48.5 kg三、面板结构说明图2:控制箱面板图图3:后背板功能图四、操作方法1.使用放电棒将高压输出端对接地端放电,使高压电压表回零。

参考“安全事项”2.合上电源开关,电源指示灯点亮。

3.向左旋转调压器使其回零,零位指示灯点亮。

4.按下启动按钮启动高压输出,高压指示灯点亮。

5.向右旋转调压器缓慢升高输出电压,直到故障点或球隙开始放电为止。

6.测试过程完毕后,按下停止按钮停止高压输出,高压指示灯熄灭。

7.向左旋转调压器使其回零,然后关闭电源开关。

8.使用放电棒将高压输出端对接地端放电,使高压电压表回零。

参考“安全事项”。

五、安全事项1.操作人员必须带上绝缘手套并穿上绝缘鞋。

2.接地端必须可靠地连接到大地。

3.使用前必须用放电棒将高压输出端对接地端进行放电。

放电时,应先接好接地线然后再用放电棒接触高压引线的末端,如下图所示。

六、注意事项1. 打开电源开关之前,应先将电流调节钮按逆时针调至“零位”。

2. 仪器应放置于干燥、通风,无腐蚀性气体的室内。

3. 请不要私自拆卸、分解或改造仪器,否则有触电的危险。

4. 请不要私自维修仪器或自主改造、加工仪器,否则仪器不在质保之列。

5. 为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。

七、运输、贮存■运输设备需要运输时,建议使用本公司仪器包装木箱和减震物品,以免在运输途中造成不必要的损坏,给您造成不必要的损失。

ZGS系列直流高压发生器说明书

ZGS系列直流高压发生器说明书

®系列直流高压发生器使用说明书苏州华电电气股份有限公司安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点;当更换试品和接线时应先将两个电源断开点明显断开。

●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。

试验回路接地线应按本说明书(图4)所示一点接地。

●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,至一定距离高空气间隙开始游离放电.有嘶嘶声:当无声音时可用随电棒放电,最后直接接上地线放电。

目录一、简介二、工作原理框图三、主要技术性能四、使用说明五、操作步骤六、故障检查与处理七、产品成套性八、选购件一、简介ZGS系列直流高压试验器是苏州华电充分吸取用户的宝贵意见,潜心研究而推出的新一代产品。

在保留了上一代产品一些特点的基础上,作了如下重大改进:①采用了电压大反馈,因此输出电压稳定度得到大幅度提高,电压漂移量极小;②大幅度提高了频率,使纹波系数更小;③增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;④高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度;⑤输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单;⑥与此同时,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。

ZGS 系列采用了独特的一体化机箱结构。

使用时倍压与控制箱可分离,既方便携带,又安全可靠。

体积重量大为减少。

本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

二、工作原理框图1 工作原理框图三、ZGS系列主要技术性能:四、使用说明(一)面板图2 ZGS(II型)1.数显电流表:数字显示直流高压输出电流。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

直流高压发生器操作手册
一、试验目的:
直流高压试验包括直流耐压试验与直流泄漏的测量。

直流耐压试验是实验绝缘抗电强度,故试验电压高;直流高压泄漏电流的测量是检查绝缘状况,其试验电压稍低。

但接线方法一致。

并且都能反应设备绝缘受潮、劣化和局部缺陷等方面的问题。

二、试验标准:
Q/BT 143-96
北京铁路局企业标准
《牵引供电设备试验标准》
1、油浸式变压器绕组连同套管一起泄漏电流
(1)与初始值比不应有显著变化,且不应大于下表数值
(2)有泄漏电流换算成的绝缘电阻值与兆欧表所测值相近。

(3)说明:
1)测量时非被测绕组短路接地。

2)读取60秒后的稳定泄露电流值。

3) 泄露试验应尽量克服试验仪器的“自身泄漏”即尽量采用高压测量。

4)对电压在35KV以上且容量为10000KVA及以上的变压器必须做该项目。

2、金属氧化锌避雷器直流1mA的电压及75%该电压下的泄漏电流。

(1)1mA电压值与初始值相比较变化不大于±5%;
(2)75%“1mA电压”下的泄漏电流应不大于50µA。

(3)说明:1mA起始动作电压值为试品通过1mA直流时;被试品两端的电压。

三、设备介绍
1、主要技术性能
电压测量误差: 1.0%(满度)±1个字
电流测量误差: 1.0%(满度)±1个字
过压整定误差:≤1.0%
0.75切换误差:≤0.5
波纹系数:≤0.5
电压稳定度:随机波动、电源电压变化±1.0%,≤0.5%
工作方式:间断使用:额定负载30分钟,1.1倍额定电压使用的:10分钟
环境温度:-15—50℃
相对温度:当温度为25℃时不大于90%(无凝露)
海拔高度:2000米以下
2、设备操作界:
四、试验接线与试验步骤:
1、被试品直流高压试验接线(如下图所示)
2、油浸变压器绕组连同套管直流高压试验步骤:
(1)、高→低(地)
1)拆除被试变压器高压侧和低压侧连接的引接线。

2)将高压侧A、B、C三相的套管短封;低压侧所有套管短封并接地。

3)按要求将被试变压器与直流高压发生器进行测试接线。

4)确认测试接线正确后,接通电源,打开直流高压发生器电源开关,按下“选择”按钮后,按“设定”按钮并选定1分钟。

5)按下“高压通”按钮后开始升压,升压过程中先用“电压粗调”升压到接近于规定值,然后用“电压细调”升至规定值。

升至40KV
后,按下“启动”按钮。

一分钟后读取数据并记录数据。

6)将电压降至零伏,按下“高压断/电源通”按钮,断开电源开关,对被试品充分放电,拆除仪器接线
(2)低→高(地)
1)将被试变压器高压侧和低压侧连接的引接线断开。

2)将低压侧所有套管短封,高压侧A、B、C三相的套管短封并接地。

3)按要求对被试变压器与直流高压发生器进行测试接线。

4)确认接线正确后,接通电源,打开直流高压发生器电源开关,按下“选择”按钮后,按“设定”按钮并选定1分钟。

5)按下“高压通”按钮后开始升压,升压过程中先用“电压粗调”升压到接近于规定值,然后用“电压细调”升至规定值。

升至20KV 后,按下“启动”按钮。

一分钟后读取数据并记录数据。

6)将电压降至零伏,按下“高压断/电源通”按钮,断开电源开关,对被试品充分放电。

将仪器和被试品恢复到初始状态。

3、金属氧化锌避雷器直流高压试验步骤:
(1)将被试避雷器高压侧连线断开且与高压区域保持足够的距离。

(2)按照要求接线。

(3)确认接线正确后,接通电源,打开直流高压发生器电源开关。

(4)按下“高压通”按钮后开始升压,升压过程中先用“电压粗调”升压到接近于规定值,然后用“电压细调”升至规定值。

当升至1mA 电压值时,待电压稳定后,记录此时电压U dc-1mA.。

按下“0.75U dc-1mA”。

相关文档
最新文档
