电子电工类模拟试卷(2)
宁波市第四届技能大赛电子电工专业学生竞赛应知模拟试卷2
宁波市第四届技能大赛电子电工专业学生竞赛应知模拟试卷2(宁波职教中心)一、判断题〔你认为正确的在括弧内写上“×〞，认为错误的在括弧内写上“√〞，2×20分〕1.电源电动势的大小由电源本身的性质所决定，与外电路无关。
〔〕2.假设选择不同的零电位点时，电路中各点的电位将发生变化，但电路中任意两点间电压却不改变。
〔〕3.电流既有大小又有方向，电流是矢量。
〔〕4.电压源和电流源等效变换前后电源内部是不等效的。
〔〕5.耐压为250V的电容器接到电压有效值为220V的正弦交流电路上能平安工作。
〔〕6.不对称三相负载作星形联接时必需要有中线。
〔〕7.万用表不使用时，应把选择开关置于Ω档。
( )8.最大值相量在纵轴上的投影是该时刻的瞬时值。
( )9.在各种纯电路中，电压与电流瞬时值的关系均符合欧姆定律。
( )10.多级放大器的通频带比组成它的各级放大器的通频带宽。
〔〕11.多级放大器的输入电阻就是第一级放大器的输入电阻，输出电阻就是最后一级的输出电阻。
〔〕12.集电极放大器可用于多级放大器的输入级、输出级或两级共射放大器之间的隔离级。
〔〕13.放大电路中引入负反应的目的是进步放大器放大倍数。
〔〕14.互补对称功率放大器输入交流信号时，总有一只功放三极管是截止的，所以输出波形必然失真。
〔〕15.变压器耦合的优点是能实现阻抗匹配。
〔〕16.直流稳压电源的任务是当电网电压波动或负载发生变化时，输出电压仍能根本保持不变。
〔〕17.共发射极阻容耦合放大电路，带负载后的电压放大倍数较空载时的电压放大倍数减小。
〔〕18.共集电极放大电路，输入信号与输出信号相位一样。
〔〕19.多级放大电路，总增益等于各级放大电路增益之积。
〔〕20.自激振荡器是一个需外加输入信号的选频放大器。
〔〕二、单项选择题〔选择正确的答案，将相应的字母填入题内的括弧中，2×30分〕1. 有一个伏特表其内阻R V=1.8KΩ。
如今要扩大它的量程为原来的10倍，那么应〔〕。
电工电子学_刘润华_模拟试题2
一、填空题（本题共3道小题，每空2分，共18分）1、在一放大电路中，三极管三个电极的电流如图所示，已知I1＝1.2mA，I2=0.03mA，I3= -1.23mA，由此可知：（1）电极①是（）极，电极②是（）极，电极③是（）极。
（2）此三极管的电流放大系数约为（）。
（3）此三极管的类型是（）型。
分析查看答案分析：有电流关系可得I3= －I1－ I2，则电极③是发射极；I1 I2,则电极①是集电极，电极②是基极。
因为I3= -1.23mA，则三极管正常工作时实际电流方向为流出发射极，因此是NPN型。
答案：集电基发射40 NPN2、（23）10=（）2；（11001）2=（）10查看答案答案：10111 253、PN结在外加正向电压作用下，内电场（）；扩散电流（）漂移电流。
查看答案答案：削弱大于二、单项选择（共12分）1、某理想变压器的变比K=10，其副边负载的电阻R L=8Ω。
若将此负载电阻折算到原边，其阻值为（）。
A、80ΩB、800ΩC、0.8Ω分析查看答案分析：根据＝R L＝800Ω。
答案：B2、变压器在额定容量下运行时，其输出有功功率的大小取决于（）。
A、负载阻抗的大小B、负载功率的大小C、负载的连接方式分析查看答案分析：变压器额定容量运行时，其输出有功功率的大小应等于I L2R L则由负载功率决定。
答案：B3、欲使电动机反转，可采取的方法是（）。
A、将电动机端线中任意两根对调后接电源B、将三相电源任意两相和电动机任意两端线同时调换后接电动机C、将电动机的三根端线调换后接电源查看答案答案：A4、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（）。
A、热继电器的发热元件串接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内查看答案答案：B5、三相异步电动机额定功率为27千瓦 ,额定转速为2700转/分钟，则转轴输出额定力矩为（）。
电工电子技术(二)试卷A答案
一、填空题〔每空1分，共20分〕1．加在二极管上的正向电压大于死区电压时，二极管导通；加反向电压时，二极管截止。
2．NPN型三极管工作在放大区时，电位最高的是集电极，电位最低的是发射极。
3．二极管最重要的特性是单向导电性。
4．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高〔或大〕。
5．半导体的导电能力随着温度的升高而增加。
6．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。
7．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
8．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。
9．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。
10．稳压管工作在特性曲线的反向击穿区。
二、判断题1．三相异步电动机在满载和空载下起动时，起动电流是一样的。
〔错〕2．“虚短〞就是两点并不真正短接，但具有相等的电位。
〔对〕3．“虚地〞是指该点与接地点等电位。
〔对〕4．二极管假设工作在反向击穿区，一定会被击穿。
〔错〕5．晶体管可以把小电流放大成大电流。
〔对〕6．在P型半导体中，空穴是多数载流子，电子是少数载流子。
〔对〕7．晶体管可以把小电压放大成大电压。
〔错〕8．放大电路一般采用的反应形式为负反应。
〔对〕9. 射极支路接入电阻R E的目的是为了稳定静态工作点。
〔对〕10. 射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。
〔错〕三、选择题1．晶体管三极管放大条件是〔B〕。
A．发射结要正向偏置B．发射结要正向偏置，集电结要反向偏置C．集电结要反向偏置D．发射结要反向偏置，集电结要正向偏置2．P型半导体是在本征半导体中参加微量的〔A〕元素构成的。
A．三价B．四价C．五价D．六价3．一般要求放大电路的〔A〕。
A．输入电阻大，输出电阻小B．输入电阻小，输出电阻大C．输入电阻小，输出电阻小D．输入电阻大，输出电阻大4．设置静态工作点的目的〔A〕。
电工电子技术(二)试卷B答案
一、填空题（每空1分，共20分）1．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。
2．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
3．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。
4．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。
5．稳压管工作在特性曲线的反向击穿区。
6．物质按导电能力强弱可分为导体、绝缘体和半导体。
7．本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。
8．稳压管是一种特殊物质制造的面接触型硅二极管，工作在特性曲线的反向击穿区。
二、判断题1. 分压式偏置共发射极放大电路是能够稳定静态工作点的一种放大器。
（对）2. 集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。
（对）3. “虚短”就是两点并不真正短接，但具有相等的电位。
（对）4. “虚地”是指该点与接地点等电位。
（对）5．JK触发器可完成：保持、置0、置1、翻转四种功能。
（对）6．“与非”门逻辑表达式为：见0得1，全1得0。
（对）7．因为A+AB=A，所以AB=0 （错）8．组合逻辑电路的输出状态仅取决于输入信号状态。
（对）9．RS触发器没有不确定的输出状态。
（错）10．在N型半导体中，空穴是多数载流子，电子是少数载流子。
（错）三、选择题1．在放大电路中，静态工作点过低，会引起（B）。
A．相位失真B．截止失真C．饱和失真D．交越失真2．在要求放大电路有最大不失真输出信号时，应该把静态工作点设置在（A）。
A．交流负载线的中点B．交流负载线的上端C．直流负载线的中点D．直流负载线的上端3．稳压二极管的正常工作状态是（C）。
A ．导通状态B ．截止状态C ．反向击穿状态D ．任意状态 4．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V 1＝2V ，V 2＝6V ，V 3＝2.7V ，由此可判断该晶体管的管型和三个管脚依次为（ B ）。
电子电工类模拟试卷(2)
浙江省20003年综合高中电子电工类专业会考模拟试卷（二）学校 班级 姓名 得分电工基础部分一．填空题（每空格1分、共15分)1、电流强度为2A 的电流在1小时内通过导体横截面的电量是 库仑。
2、电源电动势是2V ,内阻是0。
2Ω，当外电路断路时，路端电压是 V 。
3、某导体两端加上3V 电压时,流过导体电流为0.6A ，则导体电阻应为 Ω，其两端改变为6V 时，电阻应为 Ω.4、如图测电阻,所测阻值比实际阻值要 。
5、电桥电路不平衡时是 电路,平衡时是 电路。
6、已知正弦交流电压u=311sin （628t —30˚）伏，它的最大值是 ，有效值 ，频率 ,初相位 。
7、在R —L —C 串联正弦交流电路中，当X L X C 时,电路呈容性。
8、三相电源绕组的联接方式有 联接和三角形联接。
9、下图中交流电压表V 和V 1的读数分别为10V 和8V ,则V 2的读数为 V 。
10、两只电容器C 1=2uF 耐压60V ，C 2=4uF ，耐压100V ，串联后接到120V 电压上，能安全工作吗? 。
11、某“220V ，300W ”的电热器,正常使用2小时，其耗电是 度. 二．选择题(每题2分，共10分)1．R 1，R 2相串联,已知R 1=3R 2,若R 1上消耗的功率为3W,则R 2上消耗的功 率是( ）A 。
9WB 。
1W C.31W D 。
3W2．电量为+3q 的金属小球A 和带电量为—q 的同样大小的金属小球B 在真空中相距为r ，相互作用力为F ，将它们接触后在放回真空相距2r 时，它们间的作用力为：（ )A.41 F B 。
21F C 。
121F D.43F3．如图，当开关S 接通后，灯泡B 的亮度变化是:（ )A.变量B.变暗C.不变D.不能确定4．在感性负载两端并联电容使电路的功率因数提高后,负载所消耗的电能将：（ ）A 。
增大B 。
减小C 。
不变D 。
不能确定 5．若电路中某元件两端电压u=20sin （314t —180˚)V ，电流i=5sin （314tt+180˚），则该元件是：（ )A 。
《电工基础》综合试卷2
电子电工专业综合理论模拟试卷（选择题部分）电工基础题目：1．图3-1中当电流源产生的功率为20W时，R W为（ C ）A、0B、2.5ΩC、7.5ΩD、5Ω2．如图3-2所示电路，直线电流与通电矩形线圈同在纸面内，线框所受磁场力的合力方向为（ A ）A、向左B、向右C、向下D、向上3．如图3-3所示电路，两平行板电容器C1和C2串联接入电源，若将电容器C2的两极板距离增大，那么（ B ）A、Q2减小，U2减小B、Q2减小，U2增大C、Q2增大，U2增大D、Q2增大，U2减小4．如图3-4所示电路，两线圈的电感分别为L1和L2，其中L1=200mH，互感系数M=80mH，同名端如图所示，现电感为L1的线圈与电动势E=10V，内阻=0.5Ω的直流电源相连，S突然闭合的瞬间，以下说法正确的是（ D ）A、初级电流为20AB、电压表反偏C、电压表的内阻越高，偏转角度越大D、电压表的读数是4V5．如图3-5所示A1读数为10A，A2读数为8A，则A的读数是（ D ）A、18AB、2AC、6AD、不确定6．如图3-6所示三相负载接在对称三相电源上，相电压为220V，其正确的说法是（ B ）A、因各相阻抗|Z|=20Ω，所以是对称负载B、各相的相电流I P相等C、P=13200WD、中线电流为33A7．在RLC串联电路中，电路呈容性，以下说法正确的是（ A ）A、增大电阻可以提高功率因素B、增大电阻可能使功率因数变小C、频率上升，功率因数增大D、在电路两端并联一只容量适合的电容可以提高功率因数8. 电路如图3-8所示，则电压源功率为（ D ）Ａ、产生132Ｗ功率Ｂ、吸收132Ｗ功率Ｃ、产生108Ｗ功率Ｄ、吸收108Ｗ功率9．已知网络Ｎ的输入电压u＝50sin(314t-45°)V，输入电流i=5sin2(314t+30°)A,则该网络的电路性质为（ C ）A、电阻性B、电感性C、电容性D、无法判断10．两只同规格的无铁心线圈，分别加上220V直流电压和220V的交流电压可以发现在相同的时间内（ A ）A、直流线圈发热多B、交流线圈发热多C、由于他们的电阻相同，发热相等D、条件不足，无法比较11. 如图3-11，处于磁场中的通电线圈，在线圈如下（ B ）位置时，电磁力矩最大。
2021年职业资格——初级电工作业模拟考试题库试卷二
2021年职业资格——初级电工作业模拟考试题库试卷二1、(判断题)在给电子电路通电的情况下通过测量部分电路的电流大小，从而判断故障的方法，称为电流测量法参考答案：正确2、(判断题)()正常运行时定子绕组Y接法的三相异步电动机可用采用延边三角形启动。
参考答案：错误3、(判断题)()定子绕组有中间抽头的三相异步电动机才能采用延边三角形启动。
参考答案：正确4、(判断题)()导线可分为裸导线和绝缘导线两大类。
参考答案：正确5、(判断题)()在高压试验地点要挂"止步、高压危险"警告牌。
参考答案：正确6、(判断题)()电气安装经常用到的角钢有∠40X4和∠50X5两种。
参考答案：正确7、(判断题)()根据结构的不同，场效应管可分为结型场效应管和绝缘栅场效应管。
参考答案：正确8、(判断题)()电缆一般由导电线芯、铜丝和保护层所组成参考答案：错误9、(判断题)电阻并联电路中，阻值越大的电阻分流也越大()参考答案：错误10、(判断题)()当直线杆装有人字拉线时，也不属于承力杆。
参考答案：正确11、(判断题)()在电源容量小于100kvA时，接地保护线的接地电阻值不超过10Ω即可。
参考答案：正确12、(判断题)()如果条件允许，选用恒温式电烙铁是比较理想的。
参考答案：正确13、(判断题)()晶体管工作在放大状态时，发射结反偏，对于硅管约为0.7v，锗管约为0.3v。
参考答案：错误14、(判断题)()变压器可以改变直流电路的阻抗。
参考答案：错误15、(判断题)()根据国标GB2470-1981的规定，电阻的型号由5部分组成。
参考答案：错误16、(判断题)从运算放大器电路的组成来看，它是一个性能优良的直接耦合直流放大器，所以，被广泛用于直流放大电路和用作直流放大器参考答案：错误17、(判断题)()生态破坏是指由于环境污染和破坏，对多数人的健康、生命、财产造成的公共性危害参考答案：错误18、(判断题)晶闸管具有阳极电流随控制极电流增大而按比例增大的特性参考答案：错误19、(判断题)()自动往返控制线路需要对电动机实现自动转换的点动控制才行。
2020浙江省高校招生职业技能理论考试 电子电工类专业模拟试卷(二)
状态。
28.当测得晶体三极管的集电极与 发 射 极 之间 的 电 压 接 近 0 时,表
浙江省高校招生职业技能理论考试 电子电工类专业模拟试卷(二)
第一部分 基础理论(含电路基础和模拟电路,满分90分)
一 、单 项 选 择 题 (本 大 题 共 20 小 题 ,每 小 题 2 分 ,共 40 分 ) 1.一段阻值是 R 的导线,对折2次后作为一条导线使用,它的电阻是
。
()
1 A. R
2
。 ()
A.NPN 型硅三极管
B.PNP 型硅三极管
C.NPN 型锗三极管
D.PNP 型锗三极管
15.放 大 器 若 要 提 高 输 入 电 阻 ,降 低 输 出 电 阻 ,应 引 入 的 反 馈 类 型 是
。
()
A.电压并联负反馈 B.电压串联负反馈 C.电流并联负反馈 D.电流串联负反馈
16.要得到 P 型杂质半导体,在本征半导体硅或锗晶体中,应掺入少量的
B.乙类 OTL 功率放大电路
C.甲乙类 OCL 功率放大电路
D.甲乙类 OTL 功率放大电路
13.如 图 所 示 运 放 电 路 引 入 的 反 馈 类 型 是
。
()
A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈
第 11题 图
第12 题图
· 10 ·
第13 题图
14.放 大 电 路 中 三 极 管 各 极 电 位 分 别 为 6 V,1.7 V,1 V,则 此 三 极 管 为
B.IA +I2 -IB=0
C.IAR1+IBR1+I2R2-E=0
D.E +ICR1 -I2R1 -I2R2 =0

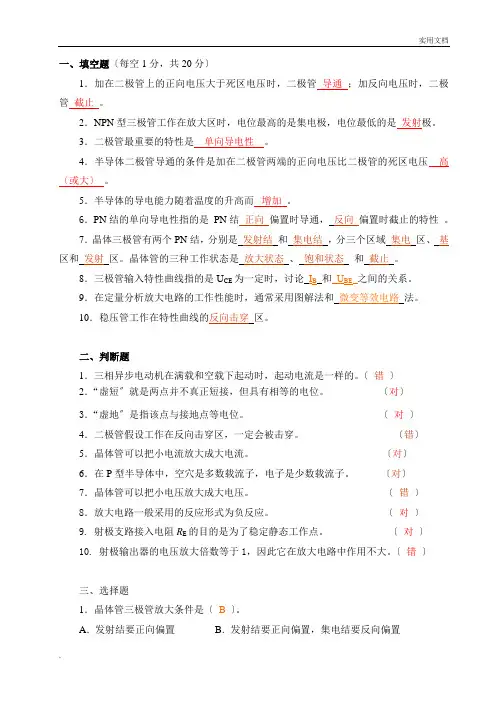

电工电子技术(二)试卷A答案
一、填空题（每空1分，共20分）1．加在二极管上的正向电压大于死区电压时，二极管导通；加反向电压时，二极管截止。
2．NPN型三极管工作在放大区时，电位最高的是集电极，电位最低的是发射极。
3．二极管最重要的特性是单向导电性。
4．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高（或大）。
5．半导体的导电能力随着温度的升高而增加。
6．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。
7．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
8．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。
9．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。
10．稳压管工作在特性曲线的反向击穿区。
二、判断题1．三相异步电动机在满载和空载下起动时，起动电流是一样的。
（错）2．“虚短”就是两点并不真正短接，但具有相等的电位。
（对）3．“虚地”是指该点与接地点等电位。
（对）4．二极管若工作在反向击穿区，一定会被击穿。
（错）5．晶体管可以把小电流放大成大电流。
（对）6．在P型半导体中，空穴是多数载流子，电子是少数载流子。
（对）7．晶体管可以把小电压放大成大电压。
（错）8．放大电路一般采用的反馈形式为负反馈。
（对）9. 射极支路接入电阻R E的目的是为了稳定静态工作点。
（对）10. 射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。
（错）三、选择题1．晶体管三极管放大条件是（B）。
A．发射结要正向偏置B．发射结要正向偏置，集电结要反向偏置C．集电结要反向偏置D．发射结要反向偏置，集电结要正向偏置2．P型半导体是在本征半导体中加入微量的（A）元素构成的。
A．三价B．四价C．五价D．六价3．一般要求放大电路的（A）。
A．输入电阻大，输出电阻小B．输入电阻小，输出电阻大C．输入电阻小，输出电阻小D．输入电阻大，输出电阻大4．设置静态工作点的目的（A）。
电工电子技术(二)试题B
2011至2012学年第一学期期末考试 《电工电子技术（二）》试卷（必修，B 卷）（考试时间：90分钟，满分：100分）用题年级、专业（班级）：2011级应用电子技术高职班一、30分)1. 图示电路（ ）。
A ．为串联型晶体振荡电路，晶体用作电感B ．为并联型晶体振荡电路，晶体用作电感C ．为并联型晶体振荡电路，晶体用作电容D ．为串联型晶体振荡电路，晶体用作电容2. 设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级和第二级应分别采用( )。
A. 共漏电路、共射电路 B. 共源电路、共集电路 C. 共基电路、共漏电路 D. 共源电路、共射电路3. PN 结形成后，空间电荷区由（ ）构成。
A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴4. 某放大电路在负载开路时的输出电压为4V ，接入1 k Ω负载电阻后输出电压降为1V 。
则该放大电路的输出电阻为（ ） 。
A. 不能确定B. 1 k ΩC. 0.25 k ΩD. 3 k Ω5. 放大电路如图所示，图中R F =110k Ω，R 1=11k Ω，R 2=10k Ω，C 1=1μF ，则该电路的下限频率f L 等于（ ）。
A ．100HzB ．1.45HzC ．15.9HzD ．14.5Hz6. 直接耦合电路中存在零点漂移主要是因为（ ）。
A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当7. 理想集成运放具有以下特点：（ ）。
A. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =∞B. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =0C. 开环差模增益A u d =0，差模输入电阻R i d =∞，输出电阻R o =∞D. 开环差模增益A ud =0，差模输入电阻R id =∞，输出电阻R o =0 8. 图示电路（ ）。
电工基础-期末模拟测试2
重庆市巫溪县文峰职业中学校电工技术基础与技能期末模拟试卷（二）时间：120分钟总分：150分命题人：蔡贤东一、填空题（将正确答案填入空格内，共15小题，每题2分，共30分）1.扩大电压表量程，需在表头接入电阻，它是是利用电阻的原理扩大电压量程；扩大电流表量程，需在表头接入电阻，它是是利用电阻的原理扩大电流表量程。
2.如图1所示，每个电池组电压为5V，内阻为0.2Ω，则U AB为，R AB为。
3.如图2所示，电流源I为。
4.电阻混联电路如图3所示，电流I为。
5.电源电动势为E为9V，内阻r为0.2Ω，负载电阻为17.8Ω，电路中的电流为，电路端电压U为。
6.一个电池和一个电阻构成了最简单的闭合回路，当负载电阻阻值增大到原来的3倍时，电流却变为原来的12，则原来内外电阻的比值为。
7.有两个白炽灯，分别为L1“220V、40W”和L2“220V、60W”，两个白炽灯的额定电流之比为，灯丝电阻之比为。
8.已知电阻R1＞R2 ，把它们串联接入电路中，R1消耗的功率 R2消耗的功率；把它们并联接入电路中，R1消耗的功率 R2消耗的功率。
9.确定通电导体在磁场中的受力方向用判定，判断通电螺线线圈的磁极和通电直导线的磁感线方向用判定。
10.电荷之间存在着相互作用力，同种电荷相互，异种电荷相互。
磁极之间存在着相互作用力，同名磁极相互，异名磁极相互。
11.磁感线再磁体外部是从指向，而在磁体内部则是由指向。
12.两个电容器C 1和C 2，它们容量之比为1：3，现将它们串联接入电路中，它们所带的电量之比Q 1：Q 2为 ，电压之比U 1：U 2为 ；现将它们并联接入电路中，它们所带的电量之比Q 1：Q 2为 ，电压之比U 1：U 2为 。
13.同期用字母 表示，频率用字母 表示，它们之间的关系为 ；角频率用字母 表示，频率和角频率之间的关系为 。
14.两个同频率的正弦交流电波形图如图4所示，它们在相位上为 ；u 1的初相位为 ，解析式为 ；u 2的初相位为 ，的解析式为 。
电子电工模拟试题及答案(二)
电子电工模拟试题及答案（二）一、填空题：（本大题共有20个小题，每小题3分，共60分）1．当负载开路时，电源的内压降为（）；当负载短路时，电源的内压降是（）。
2．在伏安法测电阻的实验中，若待测电阻的阻值远小于伏特表内阻时，应采用（）法；此法测量计算出的阻值比实际值（）。
3．在实际使用整流二极管时，主要考虑的参数有（）和（）。
4．在电路模型中，安培表的内阻可以视为（），伏特表内阻可以看作是（）。
5．在实际线圈与电容器并联的谐振电路中，端口电流为6安，线圈中的电流为10安。
则电容支路中的电流应是（）安。
6．图(1)中，U S1=U S2=10V，R1=2Ω，R2=8Ω，开路电压U AB为（）V。
7．已知：C1=150μF，耐压为100V，C2=100μF，耐压为150V，则它们并联使用时的耐压值应是（），串联使用时的耐压值应是（）。
8．硅二极管的导通电压（）V，锗管为（）V；死区电压硅为（）V，锗管为（）V。
9．在RLC串联交流电路中，R=400Ω，X L=70Ω，X C=40Ω，f=50H Z，则电路性质是（）；若改变L的大小，仅使电路性质相反（阻抗大小不变，阻抗角的符号相反），则L的大小应为（）。
10．磁路是让磁力线（）通过的路径，而磁路是由（）材料所组成的。
11．某放大器的输出阻抗为283.5Ω，负载为一扬声器，其音圈阻抗为3.5Ω，为了达到阻匹配，输出变压器的匝数比为（）。
12．某交流放大器的输入电压为100mV，输出电压为1V，放大器的电压增益为（）dB。
13．某三极管的管压降U CE保持不变，基极电流I B=20μA，I C=1mA，则其I E=（）mA，如果I B增大到40μA时，I C增大到2mA，则三极管的电流放大系数β=（）。
14．单相桥式整流电路中变压器的次级电压是20V，加了滤波电路并在空载情况下，输出直流电压是（）。
15．MOS管在保存时应将三个电极（）或置于（）中，焊接时不能（）操作。
2024电工证考试题模拟试题(附答案)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.磁场中产生感应电动势的条件是( )。
A.磁通量不变B.磁通量变化C.电流恒定D.磁通量为零答案:B2. 电动机( )作为电动机磁通的通路,要求材料有良好的导磁性能。
A.端盖B.机座C.定子铁芯答案:C3. 阀形避雷器在一定波形的雷电流流过阀片的( )。
A.压降愈小愈好，即阀片电阻值愈大愈好B.压降愈小愈好，即阀片电阻值愈小愈好C.压降愈大愈好，即阀片电阻值愈大愈好D.压降愈大愈好，即阀片电阻值愈小愈好答案:B4. 为了检查可以短时停电,在触及电容器前必须( )。
A.充分放电B.长时间停电C.冷却之后答案:A5. 运行中的电流互感器类似工作在( )状态的变压器A.短路B.开路C.空载D.负载答案:A6. 电流是指导体中的自由电子在( )的作用下做有规则的定向运动。
A.电场力B.电磁力C.磁力D.电动势答案:A7. 对于接地电流56-10KV水发电机组，定子绕组单相接地采取( )保护方式。
A.用开口三角形电压互感器发出电压信号B.在三相电流互感器二次中性线上加装电流继电器C.用零序电流互感器D.无要求答案:C8. 在负载星形连接的电路中，线电流与相电流满足( )关系。
A.I线=I相B.I线=√3I相C.I线=I相/√3D.I线=3I相答案:A9. 变配电室接地网应每年检查.检测( )。
A.3次B.4次C.两次D.1次答案:D10. 施工现场和机动车道与220/380V架空线路交叉时的最小垂直距离应是( )A.4mB.5mC.6mD.7m答案:A11. 电容三点式正弦波振荡器属于( )振荡电路。
A.RCB.LCC.RLD.石英晶体答案:B12. 一般三相异步电动机的启动转矩为电动机额定转矩的( )。
A. 1.1～2倍；B. 1.1～3倍；C. 1.1～4倍；D. 1.1～5倍；答案:A13. RS触发电路中，当R=S=0时，触发器的状态( )。
电子电工类专业模拟考试试题2
湖南省电子电工类专业第二次模拟考试试卷时量：150分钟 总分：390分一、 单项选择题（本大题共20小题，每小题6分，共60分） 1．四个额定功率均为3W 的等值电阻，按题1图所示连接后，其等效电阻的额定功率（ ）。
A ．12WB ．0.75WC ．5WD ．7.5W 2．题2图所示电路中，开关S 闭合前后，以下电量发生变化的是（ ）。
A ．电压U 和电流IB ．电流源I S1的功率C ．电压源U S 的功率D ．电流源I S2的功率 3．正弦交流电路如题3图所示，要使1•U 滞后2•U 90°，则X C 为（ ）。
A ．15ΩB ．10ΩC ．52Ω D．5ΩR R RR+-+-I S1I S2U SU IS2Ω4Ω3Ω2Ω 5ΩUU 1U 210Ωj10Ω-jX C题1图 题2图 题3图4．如题4图三相交流电路中，L 1、L 2、L 3、L 4、L 5五只灯泡完全相同，若在操作过程中不慎在A处断开，假设在整个过程中，灯泡没有损坏，则五只灯泡亮度变化情况为（ ）。
A ．L 1、L 2灯亮度不变，L 3、L 4灯变暗，L 5灯变亮 B ．L 1、L 2灯亮度不变，L 3、L 4、L 5灯都灭 C ．五个灯亮度都不变D ．L 1、L 2灯亮度不变，L 3、L 4灯变亮，L 5灯变暗+AL 1L 2L 3L 4L 5U V W N题4图 题5图 题6图5．电路如题5图所示，当S 闭合瞬时，B 线圈中a ，b 端电位的关系为（ ）。
A ．V a >V bB ．V a <V bC ．V a =V bD ．不能确定6．电路如题6图所示，R 1＝100 Ω， R 2＝300 Ω， C 1＝2 μF，若电压表○V 的读数为0，则C 2的电容等于（ ）。
A ．2 μFB ．5 μF C．2/3 μF D ．3/4 μF 7．如题7图所示，电路中的电流I =（ ）A 。
A. -0.5AB. 0.5AC. 1AD. -1A 8.如题8图所示电路中，在铁心上绕有三组线圈，在开关S 闭合的瞬间，小磁针偏转后最终N 极指向（ ）；可在导轨上自由滑动的导体AB 向（ ）运动。
电工电子类专业基础知识模拟试题(带答案)
电工电子类专业基础知识模拟试题满分100分，考试时间60分钟。
第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。
在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出） 1．在下列选项中，不是电路组成部分的是( )A ．电源B ．电流C ．控制装置D ．负载2. 有两只“220V 、80W ”的白炽灯，串联接入220V 的电源上，则实际消耗的总功率为（ ）A ．80W B. 60W C. 40W D. 20W3. 用万用表的R ×lkΩ挡测量大容量的电容，证明电容器的质量很好且漏电很小的现象是( )A ．指针偏转后回到接近起始位置的地方B ．指针偏转后回不到起始位置C ．指针偏转到0Ω位置不再回转D ．指针不偏转 4. 关于电容器下列说法正确的是( )A ．当电容两端电压为10μV 时其电容量为2F ，当电容两端电压为20V 时其电容量为4μFB ．电容器两极板间正对面积大，电容器的电容量一定大C ．电容器的电容量由电容器本身的结构来决定，与Q ，U 无关D ．由C=QU 可知：电容器的电容量与其所带电荷量成正比，与其两端电压成反比5．两个同频率正弦交流电i 1、i 2的有效值各为40A 和30A ，当i 1+i 2的有效值为50A ，i 1与i 2的相位差是( ) A ．0° B ．180° C ．45° D ． 90° 6. 对照明用交流电u=380sin （100πt －2π）V 的说法正确的是A ．每秒钟交流电压有100次达到最大值B ．交流电的有效值为220VC ．其初相位为π／2D ．1s 内交流电压有50次过零 7. RLC 串联电路，电路为电感性电路的条件是( ) A. R=4欧 , X Ｌ =1欧 , Xc=2欧 B. R=4欧 , X Ｌ=0欧 , Xc=2欧C. R=4欧 , X Ｌ=3欧 ,Xc=2欧D. R=4欧 , X Ｌ=3欧 , Xc=3欧8. 将实际电感线圈接到直流电压12V 时，电流为2A ，接到正弦交流电压12V 时，电流为 1.2A ，则X L 等于（ ）A ． 10ΩB ．6ΩC ．8ΩD ． 5Ω 9. 根据图所示相量图，判断该负载的性质( ) A. 纯电阻 B. 感性 C. 容性 D. 阻性10. 三相对称负载作三角形联接，接到线电压为380V 的三相交流电源上，每相阻抗为100Ω，则相电流、线电流分别为( ) A.3.8A ，6.6A B.2.2A ，2.2A C.3.8A ，3.8A D.2.2A ，6.6A 11. 如图所示电路，已知I 1=1A ，I 2=3A ，则流过电阻R 的电流是A ．-2A B.0A C.2A D.4A第11题图 12. 关于照明线路说法正确的是A.插座接线“左火右零B.开关接在灯具相线侧C.电度表接在家庭总开关后D.可以用铜丝代替保险丝13. 三相发电机每相绕组的额定电压都是220V ，将其接成△ 接法，下列说法正确的是A ．在接成△ 的过程中，在断口处接电压表，电压表示数为220V ，表示一相绕组接反B ．在接成△ 的过程中，在断口处接电压表，电压表示数为0V ，表示一相绕组接反C ．在接成△ 的过程中，在断口处接电压表，电压表示数为440V ，表示一相绕组接反D ．在接成△ 的过程中，在断口处接电压表，电压表示数为380V ，表示一相绕组接反 14.如图所示的电路中，稳压管的稳定电压为UZ =8V ，若用示波器观察到的UL 波形如图所示，则说明（ ）A 、滤波电容断路B 、滤波电容被击穿C 、有一只整流二极管被击穿D 、稳压管接反了15.如图所示的电路中，二极管VD1、VD2的工作状态是（ ） A 、VD1、VD2都截止 B 、VD1截止、VD2导通C 、VD1、VD2都导通D 、VD1导通、VD2截止16.集成计数器74LS160，1,1,,T P CR LD CT CT ==任意一个为低电平，CP 脉冲到来时，计数器的状态是A 、清零B 、置数C 、保持D 、计数φ9题图 U I+-u 2u 1C+R LVZ R +-U L u Li8v AB2K VD16V12VVD217.三极管的各极电位如图所示，工作于截止状态的三极管是（ ）18.要稳定放大电路的输出电流和提高输入电阻，应引入的反馈类型是（ ） A. 电压串联负反馈 B. 电流串联负反馈 C. 电压并联负反馈 D. 电流并联负反馈19.集成移位寄存器74194实现右移功能时，下列状态正确的是（ ）A 、C r =0、M 0=1、M 1=0B 、C r =0、M 0=1、M 1=1 C 、C r =0、M 0=0、M 1=1D 、C r =0、M 0=0、M 1=020.74LS147优先编码器，当输出端3210Y Y Y Y 为0110时，对应的输入端987654321I I I I I I I I I 为 （ ）A 、011011011B 、110110101C 、111010111D 、10101010121.功率放大器课分为甲类、乙类、甲乙类，这种分类的依据为（ ）A 、效率高低B 、失真情况C 、放大倍数高低D 、静态工作点的设置 22.将二进制数（10101000）2 转换为十六进制数为（ ） A 、10010 B 、A8 C 、168 D 、1010001023.下降沿触发的集成J K 触发器，J=1，K=0，在CP 脉冲高电平期间，触发器将( ) A ．置零 B ．置1 C ．保持 D ．翻转 24.LED 显示器的共阴极接法中，需要将所有发光二极管的阴极接( ) A ．地 B ．+5V C ．译码器 D ．+10V 25.逻辑函数B A B A B A AB +++，化简后结果是（ ）A ．1B ．0C ．A ＋BD ．AB26. 城市电车一般应用的直流电动机类型是（ ）A 、他励B 、并励C 、串励D 、复励 27. 三相异步电动机运行时输出功率的大小取决于（ ）A 、定子电流的大小B 、电源电压的大小C 、额定功率的大小D 、轴上阻力转矩的大小28. 变压器的变比为10，副绕组自身电阻为0.5Ω，它接有一个正常工作的“20 V ，100W ” 的电阻，不考虑原绕组及铁心的损耗，该变压器的效率是（ ）A 、89%B 、87.5%C 、11.25%D 、11% 29. 步进电动机的输出特性是（ ）A 、输出电压与转速成正比B 、输出电压与转角成正比C 、转速与脉冲量成正比D 、转速与脉冲频率成正比 30. 一台Y 、d 连接组别的三相电力变压器，若一次、二次额定电压为220KV/110KV ，该变压器一次、二次匝数比为 ( )A 、2B 、2/3C 、3/2D 、2331．一台实际变压器给多台电动机供电,当开动的电动机台数增加时,输出电压( ) A升高B不变C降低D先升高后降低32．以下说法正确的是( )A．电流互感器一次绕组导线较细，匝数很多B．电压互感器一次绕组与被测导线串联C．电流、电压互感器的铁心及二次绕组的一端都必须可靠接地D．自耦变压器一次、二次绕组的公共端接火线，不能接地33．某台笼型三相异步电动机的额定电压为220V/380V，Δ/Y，若采用Y-△降压启动，则启动时每相定子绕组的电压是（）A 110VB 127VC 220VD 380V34．关于低压电器，以下说法正确的是（）A 熔断器使用时，熔体的额定电流可大于熔管的额定电流B 交流接触器在失电后衔铁是靠自身重力复位的C 热继电器既可以做过载保护又可做短路保护D 热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器35. △接法的三相异步电动机,若误接成Y型联结使用，在拖动负载转矩不变的情况下，其铜损耗和温升将()A．减小B．不变C．增大D．立即将电动机烧毁36．直流电机在旋转一周的过程中，电枢电流是（）A．直流电流B．交流电流C．零D．脉动电流37. 电冰箱压缩机中广泛使用的单相异步电动机的类型是（）A. 单相电阻启动异步电动机B. 单相电容启动异步电动机C. 单相电容运行异步电动机D. 单相电容启动与运行异步电动机38、下列电器中不用温度传感器的是A、空调B、冰箱C、数码相机D、热水器39. 具有失压欠压保护的电器是A、交流接触器B、热继电器C、熔断器D、闸刀开关40．以下FX2N系列PLC的基本指令中，不必配对使用的是（）A.SET、RSTB.STL、RETC.MC、MCRD.MPS、MPP41. 有关FX2N-128M-001说法不正确的是（）A、该系列为中型PLCB、该系列为三菱公司后期产品C、该系列为继电器输出D、该系列的输入输出总点数为12842. 在PLC中，只能由外部控制现场的信号来驱动的为（）A、辅助继电器B、计数器C、输入继电器D、输出继电器43. 关于栈指令MPS和MPP不正确的是（）A、不带操作数B、必须成对使用C、连续使用必须少于11次D、栈指令之后的指令一定是LD或LDI44. 在输入信号的下降沿产生脉冲输出的PLC指令是（）A、PLSB、STLC、RETD、PLF45. 步进指令只能与（）指令配合使用A、RSTB、MPPC、MCRD、RET46. FX2N系列PLC中，初始化脉冲继电器的动合触点为（）A.M8012B.M8002C.M8003D.M800147．指令（D）MOV（P）中，D表示（）A.32位数据指令B.16位数据指令C.脉冲执行方式D.连续执行方式48. 51单片机复位后SP堆栈指针寄存器的值为（）A.00HB. 07HC.02HD.FFH49. 51单片机外部中断0输入引脚为（）A.P3.0B.P3.1C.P3.2D.P3.350. 51单片机访问片外存储时低八位地址由（）提供A.P0口 A.P1口 A.P2口 A.P3口答案单项选择题(每小题2分，共100分)。
电工电子技术模拟题
电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。
2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。
3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。
4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。
5.(57.5)10=( 111001.1 )2=( 39.8 )16。
6.三变量的逻辑函数共有 8 个最小项。
其全部最小项之和为 1 。
7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。
二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。
A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。
A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。
A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。
A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。
A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。
（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。
2024年浙江省职教高考宁波、嘉兴地区第二次模拟考试 《电子与电工类》试题卷
2024年浙江省职教高考宁波、嘉兴地区第二次模拟考试《电子与电工类》试卷本试卷共15页，六大题。
满分150分，考试时间90分钟注意事项:1.答题前,请务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在答题纸规定的位置上。
2.答题时,请按照答题纸上“注意事项”的要求,在答题纸相应的位置上规范作答,在本试题卷上的作答一律无效。
第一部分基础理论(必做题,满分90分)一、单项选择题(本大题共20小题,每小题2分，共40分)1.下列关于电动势的说法，正确的是（▲）。
A.电动势的方向由正极经过电源内部指向负极B.电源电动势就是电源的端电压C.电动势的方向由负极经过电源内部指向正极D.电动势的大小受外界的影响2.在如图所示电路中，已知U i=3V，R1=2kΩ，R2=10kΩ，则A点的电位为（▲）。
A.-6VB.1.5VC.3VD.-1.5V第2题图第3题图3．电路如图所示，R=5Ω，等效电阻a为（▲）。
A.8ΩB.7.5ΩC.10ΩD.12.5Ω4.在如图所示电路中，若要使U1/U=2/3，则C1和C2的关系是（▲）。
A.1=322B.1=232C.1=22D.1=122第4题图第5题图第6题图5.某有源二端网络A如图所示，测得其开路电压为4V，短路电流为2A，则该网络的等效电压为V，等效内阻为Ω。
（▲）A.44B.22C.42D.246.电路如所示，电路两端电压保持不变，开关S闭合之后与闭合之前相比，灯HL亮度的变化情况（▲）。
A.熄灭B.不变C.变亮D.变暗7.下列关于电容的说法，正确的是（▲）。
A.用指针式万用表测量电容时，若万用表的指针向右偏转到零刻度后，不再向左回归，则说明电容器容量太小B.电解电容的漏电电阻一般在几十欧左右，否则，将不能正常工作C.可变电容器通常在无线电接收电路中作调谐电容器用D.按结构形式分，电容器分为有极性电容器和无极性电容器8.有一小灯泡的额定电压为6V，额定功率为10W，想要将此小灯泡接在电压为12V的电源下正常工作，则可以选择下列哪种电阻器作为限流电阻（▲）。
电工电子技术试卷二
华南理工大学《电工与电子技术》考试试卷第1页（共7页）专业：班级：姓名：学号：华南理工大学期末考试试卷《电工与电子技术》（化工类）考试时间：150分钟考试日期：年月日一二三四五六七八九十十一十二总分16 8 8 8 8 8 6 12 6 7 8 5100一、选择题 (每小题2分，共16分)1、在图示电路中，已知US=2V，IS=1A。
A、B两点间的电压UAB为()。
(a)－1V(b)0 (c)1VS2、4Ω的电阻和3Ω感抗串联，接到u=10sin(ωt－180°)V的电源上，则电感电压uL 为()。
(a)6sin(ωt－143.1°)V (b)6sin(ωt－126.9°)V (c)8sin(ωt－53.1°)V3、复阻抗为Z的三相对称电路中，若保持电源电压不变，当负载接成星形时消耗的有功功率为PY，接成三角形时消耗的有功功率为PΔ，则两种接法时有功功率的关系为()。
(a)Y3P PΔ=(b)Y13PPΔ=(c)YP PΔ=4、在图1-4电路中，开关S在t=0瞬间闭合，若uC()05−=V，则uR()+=()。
(a)5V (b)0V (c)2.5V1.2 H10 ΩL图1-4 图1-55、电路如图1-5所示，若忽略二极管D的正向压降和正向电阻，则输出电压uO为( )。
(a) +12V (b) +6V (c) +2V华南理工大学《电工电子技术》考试试卷 第2页（共7页）6、一个负载R L 经理想变压器接到信号源上，已知信号源的内阻R 0=800Ω，变压器的变比K =10。
若该负载折算到原边的阻值R ′L 正好与R 0达到阻抗匹配，则可知负载R L 为 ()。
(a)80Ω(b)0.8Ω(c)8Ω7、在电动机的继电器接触器控制电路中，热继电器的功能是实现( )。
(a)短路保护 (b)零压保护 (c)过载保护 8、在图示电路中，接触器KM 1和KM 2均已通电动作，此时若按动按钮SB 3， 则()。
电工电子技术(二)试卷A答案
一、填空题(每空1分,共20分)1.加在二极管上的正向电压大于死区电压时,二极管导通;加反向电压时,二极管截止。
2.NPN型三极管工作在放大区时,电位最高的就是集电极,电位最低的就是发射极。
3.二极管最重要的特性就是单向导电性。
4.半导体二极管导通的条件就是加在二极管两端的正向电压比二极管的死区电压高(或大) 。
5.半导体的导电能力随着温度的升高而增加。
6.PN结的单向导电性指的就是PN结正向偏置时导通, 反向偏置时截止的特性。
7.晶体三极管有两个PN结,分别就是发射结与集电结,分三个区域集电区、基区与发射区。
晶体管的三种工作状态就是放大状态、饱与状态与截止。
8.三极管输入特性曲线指的就是U CE为一定时,讨论I B与U BE之间的关系。
9.在定量分析放大电路的工作性能时,通常采用图解法与微变等效电路法。
10.稳压管工作在特性曲线的反向击穿区。
二、判断题1.三相异步电动机在满载与空载下起动时,起动电流就是一样的。
( 错)2.“虚短”就就是两点并不真正短接,但具有相等的电位。
(对)3.“虚地”就是指该点与接地点等电位。
( 对 )4.二极管若工作在反向击穿区,一定会被击穿。
(错)5.晶体管可以把小电流放大成大电流。
(对)6.在P型半导体中,空穴就是多数载流子,电子就是少数载流子。
(对)7.晶体管可以把小电压放大成大电压。
( 错)8.放大电路一般采用的反馈形式为负反馈。
( 对 )9、射极支路接入电阻R E的目的就是为了稳定静态工作点。
( 对 )10、射极输出器的电压放大倍数等于1,因此它在放大电路中作用不大。
( 错 )三、选择题1.晶体管三极管放大条件就是( B )。
A.发射结要正向偏置B.发射结要正向偏置,集电结要反向偏置C.集电结要反向偏置D.发射结要反向偏置,集电结要正向偏置2.P型半导体就是在本征半导体中加入微量的( A)元素构成的。
A.三价B.四价C.五价D.六价3.一般要求放大电路的( A )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江省20003年综合高中电子电工类专业会考模拟试卷（二）学校 班级 姓名 得分电工基础部分一．填空题（每空格1分、共15分）1、电流强度为2A 的电流在1小时内通过导体横截面的电量是 库仑。
2、电源电动势是2V ，内阻是0.2Ω，当外电路断路时，路端电压是 V 。
3、某导体两端加上3V 电压时，流过导体电流为0.6A,则导体电阻应为 Ω，其两端改变为6V 时，电阻应为 Ω。
4、如图测电阻，所测阻值比实际阻值要 。
5、电桥电路不平衡时是 电路，平衡时是 电路。
6、已知正弦交流电压u=311sin(628t-30˚)伏，它的最大值是 ，有效值 ，频率 ，初相位 。
7、在R-L-C 串联正弦交流电路中，当X L X C 时，电路呈容性。
8、三相电源绕组的联接方式有 联接和三角形联接。
9、下图中交流电压表V 和V 1的读数分别为10V 和8V ，则V 2的读数为 V 。
10、两只电容器C 1=2uF 耐压60V ，C 2=4uF ，耐压100V ，串联后接到120V 电压上，能安全工作吗？ 。
11、某“220V ，300W ”的电热器，正常使用2小时，其耗电是 度。
二．选择题（每题2分，共10分）1．R 1，R 2相串联，已知R 1=3R 2，若R 1上消耗的功率为3W ，则R 2上消耗的功 率是（ ）A. 9WB.1WC.31W D. 3W2．电量为+3q 的金属小球A 和带电量为-q 的同样大小的金属小球B 在真空中相距为r,相互作用力为F ，将它们接触后在放回真空相距2r 时，它们间的作用力为：（ ）A.41 FB.21FC.121F D.43F3．如图，当开关S 接通后，灯泡B 的亮度变化是：（ ）A.变量B.变暗C.不变D.不能确定4．在感性负载两端并联电容使电路的功率因数提高后，负载所消耗的电能将：（ ）A.增大B.减小C.不变D.不能确定5．若电路中某元件两端电压u=20sin(314t-180˚)V ，电流i=5sin(314tt+180˚)，则该元件是：（ ）A.电阻B.电容C.电感D.电阻与电感串联 三．是非题（正确打“√”错误打“ד，每题1分，共5分） 1．感性负载并联电容器后，负载本身功率因数得到提高。
（ ） 2．R-L-C 并联电路发生谐振时阻抗最大。
（ ）3．三相电路中只要负载作三角形联接，线电流大小必定为相电流的3倍。
（ ）4．铁磁性材料的磁导率µ是一常数。
（ ） 5．变压器、电动机的铁芯是软磁性材料。
（ ） 四．计算题1．已知E=12V ，内阻不计，R 4=9Ω，R 2=6Ω，R 3=18Ω求R 1为何值时可获得最大功率？最大功率等于多少？2．在RLC串联电路中，已知R=30Ω，X L=90Ω，X C=50Ω外加电压u=311sin(314t+ 53.1˚)V,试求：（1）电路中电流有效值，瞬时电流i的表达式（2）电路的有功功率，无功功率和视在功率以及功率因数。
（10分）3．一对称三相三线制电路，电源线电压为380V每相负载由电阻16Ω，感抗40Ω，容抗28Ω串联组成，求：负载三角形联接时的相电流和线电流？（10分）电子线路部分一．填空题(1分/格,共20分)1、P型半导体中是多数载流子, 是少数载流子。
2、理想的二极管,其正向电阻约为,反向电阻约为。
3、晶体三极管工作在区时,关系式I C=βI B才成立,而工作在区时,I C=0。
4、影响放大器工作稳定性的主要因素是的变化，稳定工作点的措施是在电路中引入负反馈。
5、多级放大器中，前级是后级的，后级是前级的。
6、电压串联负反馈稳定电压，能使输入电阻。
7、引起零点漂移的原因有两个：电源电压波动及变化，解决的办法可采用放大器。
8、逻辑代数的三种基本运算是、或、。
9、组合逻辑门电路的任意时刻产生的稳定输出信号与有关，而与电路无关。
10、JK触发器的输入信号J与K不相同时，Q n+1与端信号相同；若J=K=1时，触发器的状态将。
二．选择题（2分/个，共20分）1．稳压二极管正常工作时应工作在（）区。
A. 死区B. 正向导通C. 反向截止D. 反向击穿2．晶体三极管工作在饱和状态时，满足（）A. 发射结、集电结均正偏B. 发射结、集电结均反偏C. 发射结正偏、集电结反偏D. 发射结反偏、集电结正偏3．共发射极放大器的输出电压与输入电压在相位上的关系是（）A. 相位差0˚B.相位差为90˚C. 相位差为180˚D. 相位差为270˚4．放大器引入负反馈后，它的电压放大倍数和信号失真情况是（）A.放大倍数下降，信号失真减小B.放大倍数下降，信号失真加大C.放大倍数增大，信号失真减少D.放大倍数增大，信号失真加大5．差动放大器抑制零漂的效果取决于（）A. 两个三极管的放大倍数B. 两个三极管的对称程度C. 两个三极管的穿透电流大小D. 两个三极管功耗大小6．RC正弦波振荡器要起振，必须满足的条件是（）A. 放大器的放大倍数大于3B. 放大器的放大倍数大于1/3C. 放大器的放大倍数大于2D. 放大器的放大倍数大于1/2 7．甲乙类功放的理想效率为（）A.75％B.50%C.78.5%D.58.5%8.串联型稳压电路中的调整管的工作状态是( )A.放大B.截止C饱和D截止与饱和交替9.触发器与组合逻辑门电路比较( )A两者都有记忆能力B只有组合逻辑门电路有记忆功能C只有触发器有记忆功能D两者都无记忆能力10.构成计数器的基本电路是( )A.或非门B.与非门C.与或非门D.触发器三．是非题(1分/个.共5分)1．桥式整流电路中的一个二极管接反时,电路将变成半波整流电路.( ) 2．单级共射极放大电路具有放大和反相作用.( )3．射极输出器对电流,电压及功率均有放大作用.( )4．串联型稳压电路能够输出较小的电流.( )5．触发器是一种具有记忆能力的基本逻辑单元.( )四.综合分析题(5分/题.共20分)1．判断晶体三极管的工作状态?4.5V-7V2．如图所示电路,试分析： （1）说出电路名称？ （2）Re 引进的反馈类型？（3）放大电路的组态（联接方式）3．试根据下图写出最简逻辑表达式，并列出真值表同时说出其逻辑功能？AY4．如图是由三个JK 触发器组成的二进制计数器，工作前先由RD 使电路设000状态。
（1）按输入脉冲CP 顺序在表中填写Q 2、Q 1、Q 0相应的状态（0或1）（2）此计数器是异步计数器还是同步计数器？是加法计数器还是减法计数器？五． 计算题（共25分）1． 有一直流负载，需要直流电压V L =60V ，直流电流I L =4A ，若采用桥式整流电路，求（1）变压器次级电压V 2。
（2）流过二极管的平均电流及二极管承受CPR DCP 个数Q Q Q 2112345678的反向峰值电压（3）若在电路中接入适当电容C ，变压器次级绕组电压不变，则输出电压变为多少？ （共8分）V I2． 如图运算放大电路，已知V i1=30mv, V i2=50mv,求 V o1及V o2?(7分)3．如图为一低频电压放大电路，三极管的β=50，R b1=20kΩ,R b2=10k,Rc=2kΩ,Re=1kΩ, V G =12V 求：○1画出交流及直流通路 ○2求静态工作点○3空载时的电压放大倍数A V○4若R L =2K Ω，则放大器的放大倍数A V又为多少？V V i1i2G浙江省20003年综合高中电子电工类专业会考模拟试卷(二)答案电工基础部分一．填空1．72002．23．5、54．大5．复杂、简单6．311V、220V、100HZ、-30˚7．＜8．星型9．610．不能11．0.6二.选择1.B2. C3. B4. C5. A三.是非题1. ×2.√3.×4.×5.√四.计算题1.解:把电路分成有源二端网络和待求支路两部分求左图等效电路 I 2=E/(R 2+R 3//R 4)=1(A) E O =U ab =-E+I 2R 2=-6(V) R o =R ab =R 2//R 3//R 4=3(Ω)当R 1=Ro=3Ω时,R 1上可获得最大功率为P MAX =E O 2/4r o =12(W)2.解:(1)|Z|=50(Ω) I=U/|Z|=4.4(A) =arctg(X C -X L )/R=53.1 I=4.42sin(314t)(A) (2)P=UicosΦ=580.8(W) Q=UI.sinΦ=774.4(Var) S=UI=968(UA)功率因素:cosΦ=cos53.1=0.6 3.解:|Z 相|=2)(2XC XL R -+=20(Ω)I Δ相=U 线/|Z 相|=19(A) I 线=I Δ相=33(A)4页脚内容１１电子线路部分一.填空1.空靴、自由电子2．0、3．放大、截止4．温度、直流5．信号源、负载6．输出、增大7．温度、差动8．与、非9．输入信号、原来状态10．J、翻转二．选择1.D2.A3.C4.A5.B6.A7.C8.A9.C 10.D三．是非1.×2.√3.×4.×5.√四．综合分析题1．A饱和B放大2①射极输出器②电压串联负反馈③共集电极3．Y=A B+A BA B Y10 10 10111逻辑功能：当输入状态相同时，输出为0，否则为14．CP个数Q Q Q2100 1 2 3 4 5 6 7 801110 111 011 0111100页脚内容１２此计数器为：异步加法器五．计算题1．①V L =0.9V 2 V 2=V L /0.9=60/0.9=66.7V ②I V =1/2I L =1/2×4=2A V RM =V2=94.3V ③V L =1.2V 2=1.2×66.7=80V2.V O1=R f V i1/R 1=-15mVV O2=-1000V3.①直流通路 交流通路V G②V BQ =V G R b2/(R b1+R b2)=4VV EQ =V BQ -V BEQ =4-0.7=3.3VI EQ =V EQ /R e =3.3/1=1mA=I C V CEQ =V G -I CQ (R C +R e )=2.1V I BQ =I CQ /β=0.066mA③A V =-βR C /r ber be =300+(1+β)26mv/IemA=701.8ΩA V =-50×2000/701.8=-142.5A V ’=-β(R C //R L )/r be =-71.2。
