计量马达
止逆环
3
四、计量
拉返
背压
供应到料斗内的材料在旋转螺杆推动下往前推动（红色箭头）。此
时的材料，在旋转螺纹内进行混合，并被热筒加热板的热量以及旋
转螺纹提供的剪切热溶解（即塑化），从而堆积在旋转螺杆的前端。
前端的树脂继续堆积，旋转螺杆因为受到来自树脂的压力而后移
（黄色箭头）。这是计量。此时液压油从射出气缸排出，可以通过
11
七、成型机各步动作示意图
6〉冷却同时计量
12
七、成型机各步动作示意图
7〉开模顶出
13
控制排油量控制旋转螺杆后退时的阻力，充分完成材料的混合以及
塑化。这叫做背压。另外，旋转螺杆顶端堆积的树脂存在有残余压
力，计量完成后，又可能从喷嘴的端点发生树脂泄漏。为了避免这
种情况，从相反的方向向射出气缸施加压力，在旋转螺杆部发生旋
转的状态下强制退后。这叫回吸。
4
五、射出
5
六、止逆环
止逆环
计量中
二、直压式锁模系统
半合螺母
拉杆
开合模油缸
锁模油缸
(1)合模
动模固定板
定模固定板
直压式则是通过锁模油缸的油压直接产生模具锁紧力。但是如果锁模油缸非常大，
需要移动较大行程时，就需要花费很长的时间，所以采用了半合螺母机构。当模具
开始关闭时，半合螺母打开，通过开合模气缸进行模具关闭。等模具关闭到拉杆的
沟槽的位置时，半合螺母关闭，连杆与动模固定板被锁紧。在这种情况下，通过锁
射出中
6
七、成型机各步动作示意图
1〉待机
7
七、成型机各步动作示意图
2〉闭模开始
8
七、成型机各步动作示意图
止逆环
3
四、计量
拉返
背压
供应到料斗内的材料在旋转螺杆推动下往前推动（红色箭头）。此
时的材料，在旋转螺纹内进行混合，并被热筒加热板的热量以及旋
转螺纹提供的剪切热溶解（即塑化），从而堆积在旋转螺杆的前端。
前端的树脂继续堆积，旋转螺杆因为受到来自树脂的压力而后移
（黄色箭头）。这是计量。此时液压油从射出气缸排出，可以通过
11
七、成型机各步动作示意图
6〉冷却同时计量
12
七、成型机各步动作示意图
7〉开模顶出
13
控制排油量控制旋转螺杆后退时的阻力，充分完成材料的混合以及
塑化。这叫做背压。另外，旋转螺杆顶端堆积的树脂存在有残余压
力，计量完成后，又可能从喷嘴的端点发生树脂泄漏。为了避免这
种情况，从相反的方向向射出气缸施加压力，在旋转螺杆部发生旋
转的状态下强制退后。这叫回吸。
4
五、射出
5
六、止逆环
止逆环
计量中
二、直压式锁模系统
半合螺母
拉杆
开合模油缸
锁模油缸
(1)合模
动模固定板
定模固定板
直压式则是通过锁模油缸的油压直接产生模具锁紧力。但是如果锁模油缸非常大，
需要移动较大行程时，就需要花费很长的时间，所以采用了半合螺母机构。当模具
开始关闭时，半合螺母打开，通过开合模气缸进行模具关闭。等模具关闭到拉杆的
沟槽的位置时，半合螺母关闭，连杆与动模固定板被锁紧。在这种情况下，通过锁
射出中
6
七、成型机各步动作示意图
1〉待机
7
七、成型机各步动作示意图
2〉闭模开始
8
七、成型机各步动作示意图
注塑机工作原理11898【优质PPT】
2、螺杆头及螺杆的材料
3、料筒： （1） 功能: ( 2 ) 结构图: ( 3 ) 加料口截面形状:
4、喷嘴 *作用： 1）预塑时，建立背压，防止“流涎”，提高塑化质量; 2）连接主流道; 3）保压、补料; 4）冷却、防倒流; 5）调温、保温和断料。 *基本形式： 直通式：通用式、延伸式、远射程 自锁式：弹簧自锁式、液控自锁式
2、工艺分析： a)充模 b)熔体/气体转换 c)气体注射阶段 d)气体保压 3、气体注射阶段可能产生的制件质量问题 a)吹穿 b)夹气 c)痕迹 d)欠注 e)穿透制件较薄的部件 4、气体辅助设计的原则 a)原料 b)气道设计 c)气道的几何形状
(二)共注成型
(三) 注塑——压缩成型
七、调模装置和顶出装置
1、调模： *目的：调节装模空间、调整合模力 *常用：1）调节肘杆长度; 2）调节后固定模板; 3）调节移动模板厚度; 4）调节合模油缸相对位置。
2、顶出： 1）机械顶出 2）液压顶出 3）气动顶出 八、液压系统分析：
*与模具的关系
六、合模装置 *对合模装置的要求 （1）足够的锁模力 （2）足够的装模空间 （3）合适的开合速度 （4）具有顶出制品和模板间距调节装置及安全保护装置 （一）液压式合模装置 1、单缸直压式: 2、增压式: 3、充液式: 4、充液增压式: 5、特殊液压式:
（二） 液压——曲肘式合模装置 特点：自锁、增力 1、单曲肘 2、双曲肘 3、曲肘撑板
（三）注射速度： 过低，则充模时间长，充模困难，易产生冷接，应力大；过高，则剪切发热、分解、变色。 （四）塑化能力： *定义：塑化——塑料从玻璃态转变为粘流态的过程。 塑化能力——单位时间所能塑化的物料量。 *选择：注射量和塑化能力等基本参数都较实际需要大25% （五）合模力： *定义：注射机的合模机构对模具所施加的最大夹紧力。 *应用：F=C Pm A 其中：F——合模力（N） Pm——模腔的平均压力（Pa）25、30、35、40 A ——最大成型面积（m2） C ——安全系数取1.1~1.5
注塑机ppt下载
服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共享文档下载特权，一次 发放，全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP，生发效放起数每量月由发您放购一买次，赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月共续 取发享费 消放文， 。一档前次下往，载我持特的续权账有，号效-自
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特 无限次复制特权 权 文档格式转换
知识影响格局，格局决定命运！ VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容
VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
VIP有效期内享有搜索结果页以及文档阅读页免广告特权，清爽阅读没有阻碍。
多端互通
抽奖特权 福利特权
其他特 VIP专享精彩活动
权
VIP专属身份标识
VIP有效期内可以无限制将选中的文档内容一键发送到手机，轻松实现多端同步。 开通VIP后可以在VIP福利专区不定期抽奖，千万奖池送不停！ 开通VIP后可在VIP福利专区定期领取多种福利礼券。 开通VIP后可以享受不定期的VIP优惠活动，活动多多，优惠多多。
无分流梭，更换物料方便。 注射速度快。 对原料的适应性广，能加工热敏树脂。
螺杆式注塑机示意图
柱塞式注塑机特点
有分流梭，更换物料方便不便而且注射压力下 降较大
注塑机工作原理pppt课件
.
（三）注射速度：
过低，则充模时间长，充模困难，易产生冷接，应力 大；过高，则剪切发热、分解、变色。
（四）塑化能力：
*定义：塑化——塑料从玻璃态转变为粘流态的过程。
塑化能力——单位时间所能塑化的物料量。
*选择：注射量和塑化能力等基本参数都较实际需要大
25%
（五）合模力：
*定义：注射机的合模机构对模具所施加的最大夹紧力。
*对合模装置的要求 （1）足够的锁模力 （2）足够的装模空间 （3）合适的开合速度 （4）具有顶出制品和模板间距调节装置及安全保护装置
（一）液压式合模装置
1、单缸直压式: 2、增压式: 3、充液式: 4、充液增压式: 5、特殊液压式:
.
.
.
.
.
.
.
（二） 液压——曲肘式合模装置
特点：自锁、增力 1、单曲肘 2、双曲肘 3、曲肘撑板
.
.
.
.
七、调模装置和顶出装置
1、调模：
*目的：调节装模空间、调整合模力
*常用：1）调节肘杆长度;
2）调节后固定模板;
3）调节移动模板厚度;
4）调节合模油缸相对位置。
.
.
.
2、顶出：
1）机械顶出
2）液压顶出
3）气动顶
作用：确保注射成型机按工艺过程预定的要求（压力、
速度、温度、时间）和动作程序，准确无误地工作而 设置的动力和控制装置。
组成：液压系统，液压泵、方向阀、压力控制阀、流
量阀、管路、电气控制系统、各种电器元件、线路、 计算机。
.
（二）注射机的循环工作过程
1、加料塑化; 2、合模注射; 3、保压冷却; 4、开模顶出.

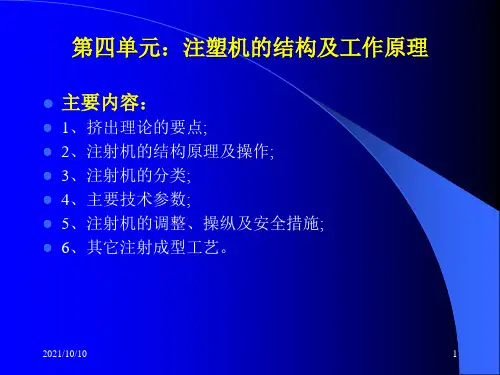

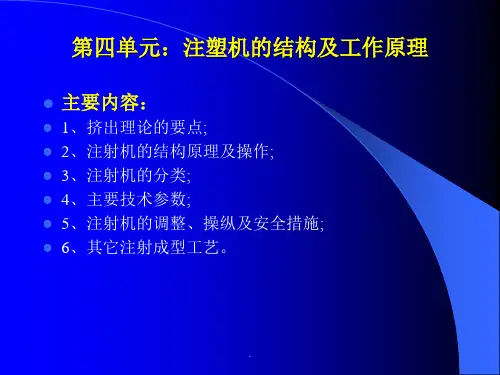

第四单元：注塑机的结构及工作原理
（三）注射速度：
过低，则充模时间长，充模困难，易产生冷接，应力 大；过高，则剪切发热、分解、变色。
（四）塑化能力：
*定义：塑化——塑料从玻璃态转变为粘流态的过程。
塑化能力——单位时间所能塑化的物料量。
*选择：注射量和塑化能力等基本参数都较实际需要大
25%
（五）合模力：
*定义：注射机的合模机构对模具所施加的最大夹紧力。
*对合模装置的要求 （1）足够的锁模力 （2）足够的装模空间 （3）合适的开合速度 （4）具有顶出制品和模板间距调节装置及安全保护装置
（一）液压式合模装置
1、单缸直压式: 2、增压式: 3、充液式: 4、充液增压式: 5、特殊液压式:
.
.
.
.
.
.
.
（二） 液压——曲肘式合模装置
特点：自锁、增力 1、单曲肘 2、双曲肘 3、曲肘撑板
.
.
.
.
七、调模装置和顶出装置
1、调模：
*目的：调节装模空间、调整合模力
*常用：1）调节肘杆长度;
2）调节后固定模板;
3）调节移动模板厚度;
4）调节合模油缸相对位置。
.
.
.
2、顶出：
1）机械顶出
2）液压顶出
3）气动顶
作用：确保注射成型机按工艺过程预定的要求（压力、
速度、温度、时间）和动作程序，准确无误地工作而 设置的动力和控制装置。
组成：液压系统，液压泵、方向阀、压力控制阀、流
