船舶原理 第二章 浮性
2-2_浮性
中国石油大学（华东）
第1节 浮性概述
一、船舶平衡条件 二、船舶浮态
中国石油大学（华东）
一、船舶平衡条件
当船舶漂浮于水面（或浸没于水中）时，受到的力 有：自身重力和静水压力所形成的浮力。
浮力垂直向上，作用 于B点。 B点称作浮心。
浮心就是船舶排水体 积的中心
中国石油大学（华东）
浮力的大小
船舶所受到的浮力就等于船体所排开水的重量， 即所谓的排水量 。
中国石油大学（华东）
客船和军舰常以其满载排水量为其重量标志
日本改型金刚级驱逐舰，标准排水量7700吨，
满载排水量10000吨；
货船则以其总载重量作为其重量标志
所说的万吨轮，指其载重量可达万吨，其空船
重量可能只有几千吨
拖船以其主机功率作为其技术标志
中国石油大学（华东）
第3节 排水量和浮心的计算
器、武器和其他规定的战斗装备，但不包括人员和行李、粮食、 供应品、弹药、燃料、润滑油、炉水及饮用水等。 (2)标准排水量：是指人员配备齐全，必需的供应品备足，做好出 海作战准备时的排水量。
其中包括弹药、给养和其他规定的作战用品，也包括机器、锅炉和
管系内的淡水、海水和润滑油，亦即包括准备开动机器装置的各项 重量，但不包括燃料、润滑油和锅炉用水的储备量。
第二章 船舶浮 性
中国石油大学（华东）
船舶浮性的主要内容
船舶在一定装载情况下，在水中具有以正常浮态漂浮的能 力。 主要内容：
船舶平衡条件与浮态 重量与重心 浮力与浮心
中国石油大学（华东）
不同支承形式的船舶，其浮力的来源也不同。
下面所有的讨论都针对普通排水型船舶
中国石油大学（华东）
船舶原理( 浮性)
Aw = 2∫
L/ 2
−L / 2
ydx = 2δL ⋅ ∑' yi y0 + y20 2
• 计算内容：
w 水线面面积： A
∑' yi = y0 + y1 + L + y20 − L Moy = 2∫
L/ 2 2 −L / 2
x ⋅ ydx = 2δL ⋅ ∑' ki yi 1 ×10 × (y20 − y0 ) 2
船舶排水量=空船重量 载重量DW 船舶排水量 空船重量LW+载重量 空船重量 载重量
2-8
备注：
• 1、船体钢料重量Wh的影响因素分析
Wh含船壳板、甲板、舱壁、首尾柱、上层建筑等各部分钢板和型材的重量
（1）主尺度以及船型系数 影响最大。 a. 船长L 从构件数量和几何尺寸上看：船舶上绝大部分构件都与船长有关； 从强度条件看：L越大，船在水中所受的纵总弯曲M越大，要求 的船体构件尺寸也大。 b. 船宽B 对船体纵总强力构件尺寸的影响不大，但对构件的横向强度有较大的影 响。从构件数量来看，主要跟船底、甲板及舱壁等横向构件有关。 c. 型深D 从构件的数量来看：D对舷侧板以及骨架、舱壁有影响； 从强度来看：D大，船体梁的剖面模数W也大，对强度有利。 往往能起到抵消（或）部分抵消D增加所引起 构件数量增多的作用。
2-9
d. 吃水d d不影响构件的数量，但对强度（船底构件和船侧构架）有影响。 e.方型系数CB 对W h的影响很小，因为CB的增减对船体构件的数量和尺寸都影响甚微。 （2） 布置特征 甲板层数—— 取决于布置特点、使用要求； 舱壁数—— 规范有最小数目的规定，实际要考虑使用要求； 上层建筑的大小—— 包括长度、宽度、高度以及层数。
船舶静力学：第2章 浮性
特征: 1）
SoEF
i zd
0
Ti 0
zAW
dz
M
xoy
zB
M xoy i
SoEF i
2）由于
SoAE
Ti dz
0
SoAEF
SoEF
Tii
zBi
(Ti
zB )i
所以:
zB
T
i
1 i
Ti dz
0
3）曲线上任意一点E的切线与oz轴夹 角的正切等于E处的水线面积
tan
d dz
AWi
dxB dz
d dz
1 (xF
xB )
AW
(xF
xB )
将 xB 及 xF 绘制成如图曲线，可见 xF xB 时，
dxB 0 dz
如果以同一比例绘制该曲线，则两者交点为 xB 的极值。
2）浮心的垂向坐标曲线 由前面的讨论可知
T
zB
M xoy
0 zAW dz
T
0 AW dz
1
zB i
xAs dx
L / 2 Asdx
xydzdx
L/2 0 L/2 T
ydzdx
L/2 0
L/2
L/2 T
zB
M xoy
L / 2 z A Asdx
L/2
L / 2 Asdx
zydzdx
L/2 0 L/2 T
ydzdx
L/2 0
2、横剖面计算 可采用梯形法或辛普生法计算横剖面面积及形心垂向坐标，从而可计算出

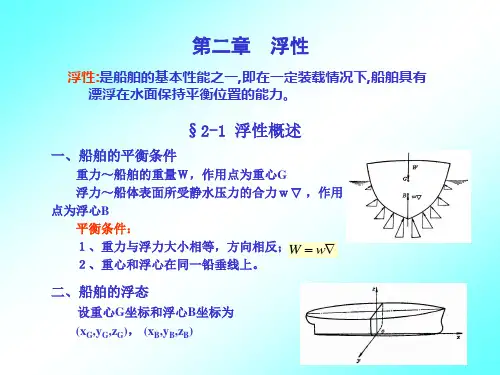

第二章 浮性
浮性:是船舶的基本性能之一,即在一定装载情况下,船舶具有 漂浮在水面保持平衡位置的能力。
§2-1 浮性概述
第二节二三船舶浮性和稳性
ZM、ZB和r，都是与船舶尺度和形状有关的参数． 可分别表示为ZM = f （d）、ZB = f（d）、r = f（d）。当吃水已知时，可以在船舶静水力曲线图 中查到ZM和ZB，同时可求出BM=ZM—ZB。（所以说BM的大小体现着船舶尺 度和船体形状对稳性的影响）。
稳心半径 BM 还可按近似公式计算。
2)横倾
船舶只有横向倾斜而无纵向倾斜的漂浮状态称为横倾。船舶 的重心与浮心位置只能保持前后方向一致，左右方向不一致。
船舶横倾时，由于船舶首尾吃水相等，而左右吃水不相等，
因此产生一个横倾角θ。横倾角θ是船舶横倾后的水线与正浮时水 线之间的夹角，通常右倾θ为正，左倾θ为负。船舶横倾一般用吃 水d和横倾角θ两个参数表示其浮态。
• 2．船舶的浮态
•
船舶浮于静水的平衡状态称为船舶浮态。有正浮、横倾、纵
倾和横倾加纵倾4种，可以用船舶吃水d、横倾角θ、纵倾角φ或
吃水差t等参数表示。
• 1)正浮
船舶既无横倾又无纵倾的漂浮状态称为正浮。船舶处于正浮
状态的条件是船舶的重心G与浮心B左右位置一致(都在船中)、前 后位置也一致(一般在中部附近)。此时，船舶吃水全部相等，所 以船舶正浮只需用吃水d来表示即可。
• 1)装卸货物对船舶浮态的影响
• (1)在船舶漂心垂线上装卸少量货物（货物重量小于排水量的10% ）
在船舶漂心垂线上任意位置装卸少量货物，只改变船舶的平均吃水，即 船舶平行沉浮。
船舶漂心是指船舶水线面面积的几何中心，通常用符号“F”表示，其坐 标为XF (通常YF=0)，对于不同吃水，漂心的坐标是不同的。
2021/1/10
第二节 船舶的主有量度
4
• 3)纵倾
•
船舶只有向船尾方向或向船首方向倾斜而无横向倾
船舶静力学浮性和初稳性概要
船舶静力学浮性、初稳性课程总结第二章 浮性2.1 浮态和静平衡方程 2.1.1 浮态的描述船舶的浮态用吃水T ，横倾φ和纵倾角θ。
正浮状态：φ=0；θ=0，用吃水T 描述 纵倾状态：φ=0， 用T ，θ描述 横倾状态：θ=0， 用T ，φ描述 任意状态： 用T ，φ，θ描述纵倾也可用纵倾值A F T T t -=表示，Lt=θtan2.1.2 静平衡方程横倾时，水平方向单位向量为φφsin cos k j +根据矢量投影规则，重力和浮力作用线之间的距离GZ 为矢量GB 在水平方向的投影，当船舶在外力矩作用下达到静平衡状态时，力平衡方程（任意倾斜角）为：()()[]()()[]θθφφsin cos sin cos G B G B T T G B G B H H z z x x l M z z y y l GZ M W -+-∆=∆=-+-∆=∆=∆=∆= 当外力矩为零时：00==→==T H T H l l M M 因此有：()()()()θφtan tan G B G B G B G B z z x x z z y y --=---=-当（平衡于正浮状态的）船舶在外力矩作用下发生小角度倾斜时：φφφφsin sin sin sin ⎪⎭⎫ ⎝⎛-∇+∆≈∆=∆=⎪⎭⎫ ⎝⎛-∇+∆≈∆=∆=G L B L L T G T B H z I z GM GZ M z I z GM GZ M 其中 22/2/22/2/3232F W L L L L L T x A y d x x I dx y I -==⎰⎰--2.2 重量重心计算船舶重量重心计算采用累计求和的方法进行()(){}∑∑∑==kk kk kGG G kWz y x W z y x W W ,,,,GZ 方向的单位矢量： j cos φ+k sin φ2.3 排水体积和浮心计算船舶水下部分的体积和浮心采用积分的方法计算：⎰⎰⎰⎰⎰⎰⎰⎰⎰⎰⎰⎰∇=∇=∇==∇VB VB VB Vzdxdydz z ydxdydzy xdxdydz x dxdydz111具体计算时分别按三个坐标依次积分。
船舶静力学第二章 船体浮性
W
G
B
在研究船舶浮性问题和后面要
研究的船舶稳性问题都要研究船舶 的重力、重心和浮力（排水量）、 浮心之间的关系。船舶静力学是研 究上述四个量之间的变化规律及它 们的计算方法。
船舶静力学
2-3 排水量和浮心位置计算
即船舶排水体积和排水体积形心坐标的计算
计算排水体积时，把船舶水下体积 分成若干个薄层体积，算出这些薄层微 体积，并求其总和，即得船舶的总排水 体积；计算船舶排水体积的形心坐标时， 要先计算出各薄层微体积对某一个坐标 平面的静矩，并求总和，再将总和除以 排水体积，即得该排水体积的形心距该 坐标平面的距离。
（4）任意状态
W
G
dA
zG
xG
zB
Bd
xB
W
G
zG zB dF
yG
B
o
yB
船舶既有横倾又有纵倾的一种浮态，其平衡
方程：
W= =
浮态 表示
x B－x G =（ z B － z G ）t g
y B－y G =（ z B － z G ）t g
d=(dF+dA)/2
纵倾角 横倾角
§2-2 浮船舶重量和重心位置的计
2020年4月25日星期六
船舶静力学
第二章 浮性
船舶静力学
船舶航行6大性能之首
浮性
船舶在一定装 载情况下浮于 一定水面位置 的能力。
§2-1 浮性概述
一、船舶平衡条件
阿基米德原理——物体水中所受到的 浮力等于该物体所排开的水的重量， 即
W
G
= ——船舶排水量，；
——船舶排水体积，；
——水的重量密度，t/m3。 淡水 =1.0t/m3 ，海水 =1.025t/m3
第二章 浮性解读
船舶重力W 船舶浮力Δ
重力是由船舶本身各部分的重量（自重和载荷重） 所组成的合力，合力的作用点G称为船舶的重心。 浮力是由船舶水下部分静水压力产生的 合力，合 力的作用点B为浮心。
船舶平衡条件
阿基米德原理——物体水中所受到的浮力等于该物体所排开的水的 重量，即 =
——船舶排水量；
——船舶排水体积；
浮性曲线及其特性
4、排水体积曲线
排水体积曲线包括： 型排水体积曲线：由型线图计算所得体积
船舶排水量=空船重量+载重量，随装载情况不同而变化。
排水量定义
船舶排水量=空船重量+载重量
排水量随装载情况变化，引起船舶的各种技术性能发生变化。
为了反映各种装载状态的船舶的技术性能，军用舰艇和民用 船舶都有各自相应的排水量定义：
一、民用船舶排水量定义
（1）空载排水量：指船舶在全部建成后交船时的排水量，即空船 船重量。
基本内容：
计算方法有两种： 1水下体积沿轴垂向分割；
即根据：
1水线面计算；
2横剖面计算。
船舶排水体积和浮心位置的计算
一、水线面计算方法
吃水为T处的水线面面积： AW 2
L/2
L / 2
ydx
L/2
水线面面积对oy轴的静矩： M oy 2 L / 2 xydx
漂心纵向坐标：
xF
船舶的浮态
平衡条件
表示参数
W xB xG ( zG zB )tg y y B G T TA 平均吃水 T F ，纵倾角 。 2
船舶的浮态
4、任意状态
船舶既有横倾又有纵倾的一种浮态，其平衡方程：
W== xB–xG =(zG–zB)tg yB–yG =(zG–zB )tg
浮性概述
第二章浮性2-1 浮性概述2-2 船舶重量和重心位置的计算2-3 排水量和浮心位置的计算2-4 船舶在纵倾状态下排水量体积和浮心坐标的计算2-5 船舶在纵倾和横倾状态下排水量体积和浮心坐标的计算2-6 在水的重量密度改变时船舶的浮态变化2-7 储备浮力及载重线标志§2-1 浮性概述一、船舶平衡条件船舶平衡条件：（1）正浮状态（2）横倾状态（横倾角）（3）纵倾状态（纵倾角）（4）任意状态（，）小结在研究船舶浮性问题和后面要研究的船舶稳性问题都要研究船舶的重力、重心和浮力（排水量）、浮心之间的关系。
船舶静力学是研究上述四个量之间的变化规律及它们的计算方法。
§2-2 船舶重量和重心位置的计算船舶重量项目的分类排水量定义排水量随装载情况变化，引起船舶的各种技术性能发生变化。
为了反映各种装载状态的船舶的技术性能，军用舰艇和民用船舶都有各自相应的排水量定义：军用舰艇排水量定义2-3 排水量和浮心位置计算计算排水体积时，把船舶水下体积分成若干个薄层体积，算出这些薄层微体积，并求其总和，即得船舶的总排水体积；计算船舶排水体积的形心坐标时，要先计算出各薄层微体积对某一个坐标平面的静矩，并求总和，再将总和除以排水体积，即得该排水体积的形心距该坐标平面的距离。
一、根据水线面计算排水体积和浮心位置（垂向计算法）1. 基本公式2. 水线面计算（2）辛浦生第一法计算表2-2梯形法计算结果表2-3 辛浦生第一法计算结果计算结果计算结果梯形法和辛浦生法计算结果的比较3. 水线面面积曲线水线面面积曲线的特性 4. 每厘米吃水吨数曲线船舶吃水平行于水线面增加(或减小)1厘米时，引起排水量增加（或减小）的吨数称为每厘米吃水吨数。
根据水线面面积曲线可以算出任何吃水时的每厘米吃水吨数。
如已知船舶的每厘米吃水吨数曲线，便可查出在吃水d 时的TPC 数值，这样可迅速地求出装上和卸下不超过排水量10%的小量货物p(t) 对船吃水的影响，即d = p/TPC (cm) 注意：出装上和卸下的货物p(t) 超过的排水量10%，则吃水的变化较大，对于船舷曲率变化较大的船型，TPC 值不能看作常数，即式d = p / TPC (cm) 不再适用，通常要利用排水量曲线来求解。
船舶静力学第二章船体浮性
船体浮性的应用
船舶稳定性
船舶设计
船体浮性是船舶稳定性的基础，通过 合理设计船体的浮态和重量分布，可 以保证船舶在风浪中保持稳定。
在船舶设计阶段，需要充分考虑船体 的浮性和重量分布，以确保船舶的安 全性和经济性。
船舶装载
通过调整船体的浮态和重量分布，可 以合理装载货物和燃料，保证船舶的 载重量和航行性能。
合理设计船体重心位置，降低重心高度，提高船舶的抗风浪能力。
合理装载货物和压载水
均衡装载
合理安排货物的装载位置和重量分布， 保持船舶重心稳定。
控制压载水
根据船舶航行需求，适当调整压载水 的数量和位置，提高船舶的浮性和稳 定性。
增加浮力辅助设备
使用浮筒
在船舷两侧安装浮筒，增加船体的浮 力，提高船舶的稳定性。
船体浮性的应用
船体浮性是船舶设计和建造的基础，确保船舶在各种情况下都能保 持稳定漂浮状态，保证航行安全。
船体浮性的原理
阿基米德原理
物体在液体中所受到的浮力等于物体所排开的液体重 量。
船体浮性原理
船体在水中所受到的浮力等于船体重量时，船体会保 持漂浮状态。
船体浮性原理的应用
通过调整船体重量和浮力之间的关系，可以改变船舶 的吃水深度和航行状态。
数值模拟实验具有无损、可重复性高、节省实验成本等优点，但需要建立准确的数学模型和边界条件，对计算资源要求较高 。
THANKS
感谢观看
装载情况的影响
装载情况对船体浮性的影响主要体现 在货物、燃料和水的重量以及货物的 分布上。货物的重量和分布直接影响 到排水量和浮心位置。
燃料和水重量对船体浮性的影响也较 大，因为它们会改变船体的排水量。 装载时，应合理安排货物、燃料和水 的位置，以保持船体的平衡和稳定。
船舶原理
船舶原理第一章 船体几何要素及近似计算一.船舶原理研究哪些内容？答：1.浮性——船舶在一定装载情况下浮于一定水平位置的能力。
2.稳性——在外力作用下船舶发生倾斜而不致倾覆，当外力的作用消失后仍能回复到原来平衡位置的能力。
3.抗沉性——当船体破损，海水进入舱室时，船舶仍能保持一定的浮性和稳性而不致沉没或倾覆的能力，即船舶在破损以后的浮性和稳性。
4.快速性——船舶在主机额定功率下，以一定速度航行的能力。
通常包括船舶阻力和船舶推进两大部分，前者研究船舶航行时所遭受的阻力，后者研究克服阻力的推进器及其与船体和主机之间的相互协调一致。
5.耐波性（或称试航性）——船舶在风浪情况下航行时的运动性能。
主要研究船舶的横摇，纵摇及升沉（垂荡）等，习惯上统称为摇摆运动。
6.操纵性——船舶在航行中按照驾驶者的意图保持既定航向的能力（即航向稳定性）或改变航行方向的能力（即回转性）。
因此，船舶操纵性包括航向稳定性和回转性两部分内容。
二.试说明船舶静力学计算中常用的近似计算法有哪几种？梯形法和辛氏法的基本原理以及它们的优缺点。
答：常用的近似计算法有:辛氏法,梯形法，乞贝雪夫法和样条曲线积分等。
三.分别写出按梯形法计算水线面面积的积分公式，以及它的数值积分公式和表格计算方法。
答：水线面面积的积分公式：A W =2x yd LL 22-⎰ 第二章 浮性一.船舶的平衡条件是什么？船舶的漂浮状态通常有哪几种情况？表征各种浮态的参数有哪几个？答：船舶的平衡条件：1.重力与浮力的大小相等而方向相反，即W=w ∆（∆—船舶排水量，t;∇—船舶排水体积，3m ;w —水的重量密度，tf/3m ,淡水的w=1tf/3m ,海水的1.025tf/3m ;w ∇—浮力，tf,但习惯上都用质量单位t 代替。
浮心B 也就是船舶排水体积∇的形心。
）2.重心G 和浮心B 在同一铅垂线上。
船舶的漂浮状态有：正浮，横倾，纵倾，任意浮态。
船舶的浮态可以用吃水d ，横倾角φ和纵倾角θ三个参数表示。
第二节 船舶浮性
总结：
船舶在水中的漂浮状态和船舶的重量与重 心位置、排水量与浮心位置有关。 研究船舶在水中的浮态，就是研究船舶的 重量和排水量的大小，重心坐标和浮心坐 标值的计算等
青岛远洋船员职业学院
QMC QINGDAO OCEAN SHIPPING MARINERS COLLEGE
三、船舶重量和重心坐标的计算
青岛远洋船员职业学院
QMC QINGDAO OCEAN SHIPPING MARINERS COLLEGE
2．船舶重心的坐标
Gravity Center Coordinate of Ship
1)空船重心的坐标 设空船的重心位置为Go。（XGo，YGo，ZGo） 由于船体结构和设备的布置是左右舷对称的， YGo＝0 ; ZGo由船舶在出厂前做的倾斜试验求得; XGo和ZGo “倾斜试验报告书”或“船舶稳性报 告书”上查得。
QMC QINGDAO OCEAN SHIPPING MARINERS COLLEGE
1．泵控制的抗横倾系统
青岛远洋船员职业学院
QMC QINGDAO OCEAN SHIPPING MARINERS COLLEGE
工作原理：控制单元通过触点激励压 载系统中的泵和阀，使得水在压载舱 之间流动达到平衡。 控制方式：自动、手动 工作过程：
QMC QINGDAO OCEAN SHIPPING MARINERS COLLEGE
五、漂心与每厘米吃水吨数
Center of Floatation and Tons per cm Immersion
1．漂心 F
Center of Floatation
船舶水线面积的几何中心称为漂心，通常 以符号“F”表示，漂心坐标用XF表示，（左 右舷对称YF＝0） 漂心坐标XF ＝f (d) 坐标原点取在船中， 中前为正值，中后为负值。
第二节 二三 船舶浮性和稳性.ppt
由于ρ海和ρ淡相差不多，因此产生的吃水改变量△d也很小，可 认为因ρ改变，船舶是平行沉浮的(实际上会产生微倾)，
2021/3/23
第二节 船舶的主有量度
11
ρ改变引起的排水量的变化相当于在海水中平行沉浮，所以：
• (3)装卸大量货物
装卸大量货物(超过排水量的10 %)，因船舶的吃水
变化较大，因此吃水改变前后的水线面面积、漂心位置
等差别较大， 应根据船舶静水力曲线图中的有关性能
曲202线1/3/2进3 行计算。
第二节 船舶的主有量度
10
• 2)舷外水密度改变时船舶浮态的变化
• 当船舶从一个密度的水域驶入另一个密度的水域时, 船舶重
2021/3/23
第二节 船舶的主有量度
15
• （1）船舶稳性的基本原理
如图1-18所示，当船舶受到一个横倾力矩M h作用后，船舶从 正浮向一侧倾斜一个角度θ (θ≤100～150)，水线面由WL移至 W1L1，倾斜后： ①重力W大小不变，因为在倾斜过程中没有重物的增减；
②重心G位置不变，因为在倾斜过程中没有重物移动；
③浮力D大小不变，因为重量不变，所以排水量也不变；
④只有浮心B的位置因排水体积形状变化而改变，由原来的B向倾 斜一侧移至B l。
此时，重力W和浮力D的方向虽垂直于新的水线面W1L1，但两 个力不再作用于同一条垂线上，形成一个与横倾力矩M h方向相 反的力偶矩M S = D ·GZ。称该力偶矩为船舶复原力矩(或回复力 矩)， 如图1-18所示。式中GZ值是船舶重力与浮力之间的垂直距 离，称为复原力臂，也称为静稳性力臂，用符号“l”表示。
2-1 浮性概述
2012-5-13
lxl-wxjx
船舶原理
5
Part4.船舶浮态
船舶浮于静水的平衡状态称为浮态。 四种浮态分别为： 正浮：船舶中纵剖面与中横剖面均垂直于静止水面时的浮态 横倾：中横剖面垂直于静水面，中纵剖面与与铅垂平面呈横倾角φ 时的浮态。规定右倾为正，左倾为负。 纵倾：中纵剖面垂直于静水面，但中横剖面与铅垂平面呈θ角时的 浮态。规定艏倾为正，尾倾为负。 任意浮态：既有横倾又有纵倾的浮态 船舶的浮态可以用d、 φ、 θ这些参数来表示。船舶在静水中正浮 状态下的平衡方程为： G = ∆ = ϖ . ∇
∆ = ϖ∇
所以有：
G = ∆ = ϖ∇
根据力的平衡原理， 船舶静止漂浮时，其平衡条件必然是： 1.重力与浮力大小相等而方向相反
G = ∆ =ϖ∇
2.重心G和浮心B在同一条铅垂线上
2012-5-13
lxl-wxjx
船舶原理
4
Part3.船舶坐标系
以基平面、中站面及中线面的交点为原点。 x轴：船长方向，指向船首为正 y轴：船宽方向，指向右舷为正 z轴：型深方向，向上为正 插图
Chapter2 浮性
Section1. 浮性概述
Part1.浮性定义
定义： 浮性：船舶在一定的装载情况下具有漂浮在水面保持平衡位置的能 力，是船舶的基本性能之一。
本章中将学习船舶在静水中的平衡条件、各种浮态、船舶在各种 浮态下的排水体积和浮心位置的计算方法。
2012-5-13
lxl-wxjx
船舶原理
d = 2
纵倾值：
t= dF-dA
纵倾角：
dF − d A t tanθ = = L L
lxl-wxjx 船舶原理 8
2012-5-13
船舶概论第二章
六、储备浮力和干舷
储备浮力（Reserved buoyancy)
设计水线以上船体水密空间所具有的浮力。
干舷F（Free board)
船中处从干舷甲板上边缘向下量到载重线上边 缘的垂直距离。
F D d Dd
➢ 某轮空船排水量△L=5371吨,本航次净载重量 NDW=13580吨,在舱内实装货物12187吨,航次储 备量为1928吨(液舱均满),船舶常数为200吨,全 船垂向总力矩为158472吨*米,KM=8.58米.现拟 在上甲板装载部分货物,若要求GM≥0.60米,则最 多在Zp=13.75米处装载_1651.8___吨甲板货
7.33m
Z2
1 2
2.66
2.12 1.5
4.95m
Z 1600 2.56 (100 120) 4.95 110 7.33 3.10m 1600100 120 110
载荷水平横移
根据平行力移动原理
P ly M
L1
及力系平衡原理有：
W
Oθ
L
W1
G
G1
B
B1
P y GG1
排水量
船舶平行沉浮
W1 W P 1
xg1
Wxg Pxp W1
xb1
xb xk
1
yg1
Wyg Pyp W1
yb1
yb yk
1
0
P
x p xk y p yk 0
少量载荷变动条件下，近似有：Aw=Aw1，则
xk x f yk y f 0 船舶平行沉浮的条件：少量增减的载荷 重心位于初始水线面漂心F的垂线上。
( 答 案 :d=7.97m) 消 耗 油 水 d1=p/100TPC,d2=wp/100TPC*(ρ/ρ1 -1),d=8-d2+d1
第二章 浮性
第二章浮性第一节船舶平衡条件及浮态一、船舶平衡条件船舶在任一装载情况下, 漂浮于水面( 或浸没于水中) 一定位置时 , 是一个处于平衡状态的浮体。
这时,作用在船上的力,有船舶本身的重力以及静水压力所形成的浮力。
作用在船上的重力由船舶本身各部分的重量所组成,如船体构件、机电设备、货物、人员及行李等的重量,军舰还有武备、弹药等。
这些重量形成一个垂直向下的合力,此合力就是船舶的重 W,其作用点G称为船舶的重心。
当船舶漂浮于水面一定位置时, 船体浸水表面的每一点都受到水的静压力, 这些静压力都是垂直于船体表面的,其大小与浸水深度成正比。
从图中可以看出, 船舶水下部分静水压力的水平分力互相抵消,垂直分力则形成一个垂直向上的合力,此合力就是支持船舶漂浮于一定位置的浮力 wΔ。
合力的作用点B称为船舶的浮心。
根据阿基米德原理,物体在水中所受到的浮力等于该物体所排开的水的体积所产生的重力。
因此船舶所受到的浮力在数值上就等于船舶所排开的水的重量( 通常称为排水量)二、船舶浮态船舶浮于静水的平衡状态称为浮态。
通常可分为:正浮:是船舶中纵剖面和中横剖面均垂直于静止水面时的浮态;横倾:是船舶中横剖面垂直于静止水面,但中纵剖面与铅垂平面成一横倾角；纵倾:是船舶中纵剖面垂直于静止水面,但中横剖面与铅垂平面成一纵倾角θ时的浮态,纵倾角θ通常以向首部倾斜(首倾) 为正,向尾部倾斜( 尾倾)为负;任意浮态:是船舶既有横倾又有纵倾时的浮态,即船舶的中纵剖面与铅垂平面有一横倾角,同时中横剖面与铅垂平面也有一纵倾角θ。
第二节 船舶静水力参数一. 船舶静水力曲线图静水力曲线包括浮性曲线、稳性曲线和船型系数曲线三部分。
其中，船型系数曲线较少使用。
1．浮性曲线（1）型排水体积曲线V M（2）标准海水排水量曲线Δ和标准淡水排水量曲线Δf（3）浮心距船中距离曲线X b一般规定：船中前为正，中后为负。
有些国家取浮心距尾垂线距离。
（4）浮心距基线高度曲线KB（5）水线面面积曲线A W（6）漂心距船中距离曲线X f一般规定：船中前为正，中后为负。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节 排水量和浮心位置的计算
三、几种曲线及特性
5、浮心坐标曲线（浮心随吃水变化曲线） 1) XB=f(z) XF=f(z)
2) ZB=f(z)
第四节 船舶在纵倾状态下排水体积 和浮心位置的计算
一、邦戎曲线
1、邦戎曲线的形成
第四节 船舶在纵倾状态下排水体积 和浮心位置的计算
2、利用邦戎曲线求排水体积▽和浮心位置XB ，ZB的步骤
储备浮力：满载水线以上主体水密部分的体积所能产生的浮力。
第五节 储备浮力及载重线标志
二、载重线标志
热带淡水载重线（tropical fresh water load line） 热带载重线（tropical load line）
夏季载重线（summer load line） 冬季载重线（winter load line） 夏季淡水载重线（ fresh water load line） 冬季北大西洋载重线（winter North Atlantic load line）
平衡条件
W x x G B y B yG 0(船舶左右舷对称, 正浮时, 浮心在 对称面上y B 0 根据平衡条件y G 0 )
表示参数
