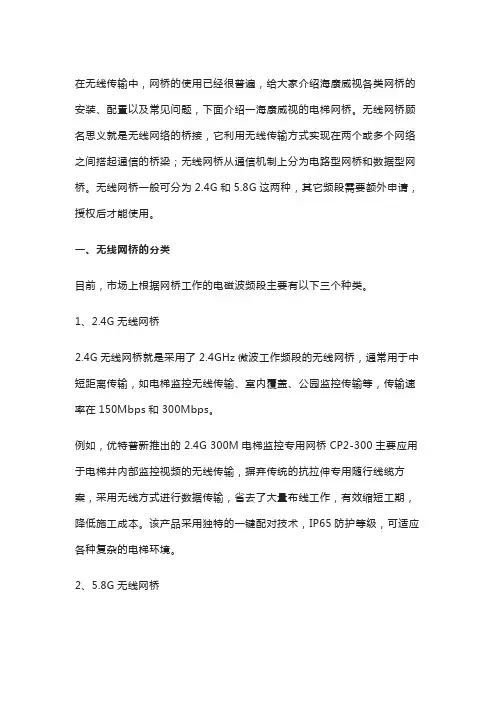

电梯监控采用无线网桥,安装调试及注意事项
在无线传输中，网桥的使用已经很普遍，给大家介绍海康威视各类网桥的安装、配置以及常见问题，下面介绍一海康威视的电梯网桥。
无线网桥顾名思义就是无线网络的桥接，它利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁；无线网桥从通信机制上分为电路型网桥和数据型网桥。
无线网桥一般可分为2.4G和5.8G这两种，其它频段需要额外申请，授权后才能使用。
一、无线网桥的分类目前，市场上根据网桥工作的电磁波频段主要有以下三个种类。
1、2.4G无线网桥2.4G无线网桥就是采用了2.4GHz微波工作频段的无线网桥，通常用于中短距离传输，如电梯监控无线传输、室内覆盖、公园监控传输等，传输速率在150Mbps和300Mbps。
例如，优特普新推出的2.4G 300M电梯监控专用网桥CP2-300主要应用于电梯井内部监控视频的无线传输，摒弃传统的抗拉伸专用随行线缆方案，采用无线方式进行数据传输，省去了大量布线工作，有效缩短工期，降低施工成本。
该产品采用独特的一键配对技术，IP65防护等级，可适应各种复杂的电梯环境。
2、5.8G无线网桥5.8G无线网桥就是采用了5.8GHz微波工作频段的无线网桥，通常用于中远距离的传输，具有传输距离远、抗干扰力强等特点。
5.8G微波频段跟2.4G微波频段一样，都是免申请无线执照频段。
优特普新推出的5.8G 300M室外监控专用网桥CP5-300采用11n技术，最多可提供高达300Mbps的无线传输速率，传输距离可达3-5公里。
产品采用工业级防水防尘塑胶壳的外观设计，轻松适应户外各种恶劣环境。
内置14dBi双激化板状天线，大大增强了无线传输性能及稳定性。
该产品广泛应用于中短距离的视频传输及数据传输，如：景区、工厂、码头、工地、停车场无线监控等。
3、双频网桥双频网桥是采用了2.4G和5.8G微波双工作频段，具有传输距离远，传输速率高等特点。
根据不同设计，双频网桥传输速率在600Mbps到1800Mbps不等，一般用在对传输带宽要求较高的场合。
无线传输视频监控解决方案
大连海创大连海创高科信息技术有限公司Dalian Hitro Hi-tech Information Technology Co.,LTD无线传输视频监控系统解决方案二〇一一年六月二十一日地址：大连市高新园区七贤岭爱贤街10号大连设计城6层电话：7传真：0411–网址：大连海创高科信息技术有限公司成立于2006年，是一家高科技民营企业，主要从事无线通信技术与产品的研究、开发、生产与销售，为客户提供基于无线宽带接入技术、无线自动控制技术、无线采集技术的一体化解决方案和产品。
在立足自主创新、自主开发的基础上与国外知名无线通信企业进行强强合作，并将公司开发设计中心直接设立在美国硅谷，以保证公司的技术和产品更好的与国际接轨。
公司相继推出拥有完全自主知识产权和技术特点的无线宽带网桥、无线AP、无线MESH、无线集中管理系统、无线智能接入终端、WIAC、WSN、Wi-FiCamera以及软交换平台等相关产品，成为国内无线通信领域的重要生产企业之一1. AP2108AP 2108M企业级室内无线MESH概述HITRO公司的AP 2108M是一款高性能的室内型无线Mesh设备，它支持一片独立的802.11a/b/g卡，不仅可以作为Mesh设备，还可以单独作为一台AP或Bridge设备使用。
作为HITRO公司系列无线产品之一，它可以与HITRO公司其他的产品（如HITRO WBA系列产品，POLAR，SOLAR系列产品等）紧密配合，为用户提供完整的优化的有线无线混合解决方案。
●智能组网和恢复功能。
AP 2108M设备在完成出厂设置后，在安装时设备可以根据现场情况自动完成组网，设备运行过程中如果出现单个Meshap发生故障，其他的设备可以自动调整网络,不影响系统运行。
●自动路由功能。
在无线Mesh AP网络中，每个设备都有多个传输路径可用，网络可以根据每个节点的通信负载情况动态地分配通信路由，从而有效地避免了节点的通信拥塞。
新电2.4G无线会议系统说明书
-5粤 ICP 备 12002542 号 佛山市南海区新电科技有限公司 版权所有
2.4G 无线会议系统
设备安装位置： 1) 该会议主机为了设备散热需要,须将他们
放置于通风的地方，以及避免受到阳光直 射及远离热源（如图 6.1）如避免将器材 放置于震击的地方以及避免暴露于尘埃和 潮湿的环境下。该主机底部配有橡胶支点， 可放置于桌面或平面上，运用专用附件可 安装在系列机柜上。 2) 会议话筒可安装于任何平面上，话筒底 座的底部上有 4 个海绵支点，可放置于 桌面或平面上。
本手册为产品生产商 SINGDEN 版权所有，未经许可，任何单位或个人不 得将本手册之部分或其全部内容作为商业用途。
本手册适用无线会议系统系列主机
-1粤 ICP 备 12002542 号 佛山市南海区新电科技有限公司 版权所有
数字会议系统
目录
第一章：安全说明 安全操作指南……………………………………………………………………………3
超低成本的2.4G超远距离无线遥控、无线传输方案随笔
超低成本的2.4G超远距离⽆线遥控、⽆线传输⽅案随笔其实⽬前2.4G的传输距离为什么近，其最本质的原因是1：该公共频道带宽不⾜，⼿机，蓝⽛，wifi都占⽤这个频道。
2：功率必须符合100mw，增益在17dbm以下，不然过不了FCC、国家标准。
也因此意味着你⽆法通过加⼤功率的办法来增加距离。
有⼈会反问我：⽹络上有看过⼈家wifi能传300km的呢。
是的，我也相信这是真的。
只是这根本没有可⽐性，也没有实⽤价值。
这好⽐你硬要在⾃⾏车上实现飞机那样的速度，你说可以吗？我的答案是完全可以。
我需要增加最先进的动⼒设备，加最轻的机壳材料，加最好的传感器，把飞机上得所有东西放在⾃⾏车上。
相信最后做出来的⾃⾏车飞机，那完全就不叫⾃⾏车了，也许最后我们连⾃⾏车的轮⼦都看不到了。
更可悲的是这个产品的造价也许够⼈家飞机⼚做⼏台这样的飞机出来了。
如果你得产品要获得出⼝到美国，中欧⼀些国家的话。
使⽤2.4G的公共频道是不需要申请的。
但是辐射功率必须在100mv以下。
甚⾄有些国家还要求RF发送的时间间隙要在3ms以上。
否则你的产品没办法在这些国家销售。
中国的话没有强制的要求，但2016年之后中国也会出台相关的强制标准。
那是不是除了上⾯两个条件，就没有其他办法来增加传输的距离了呢？答案当然是可以。
本⽂就针对该问题提出了⼀整套的解决⽅案。
⾄于你能不能领悟到其中的奥秘，那就看你的造化了。
废话少说，我们转⼊正题。
⽅案好不好，⾸先我们得要选⼀个好的硬件平台，就好像做饭⼀样，巧妇难为⽆⽶之炊，我们要做⼀个上好的⽜扒，选对⽜⾁是关键。
⽆线传输中，选对⼀个RF芯⽚是⾮常重要的。
那如何选对⼀颗好的芯⽚呢，其实⽆线传输最重要的⼀个指标就是灵敏度和传输速率。
理论上是灵敏度越⾼，传输距离会越远。
传输速率越快，传输距离也会越远。
简单的说，就是你灵敏度⾼了，同样的距离下，你很微弱的信号都能让对⽅接收到，然后你才有条件来作数据的转换，才能变成有效的信息。

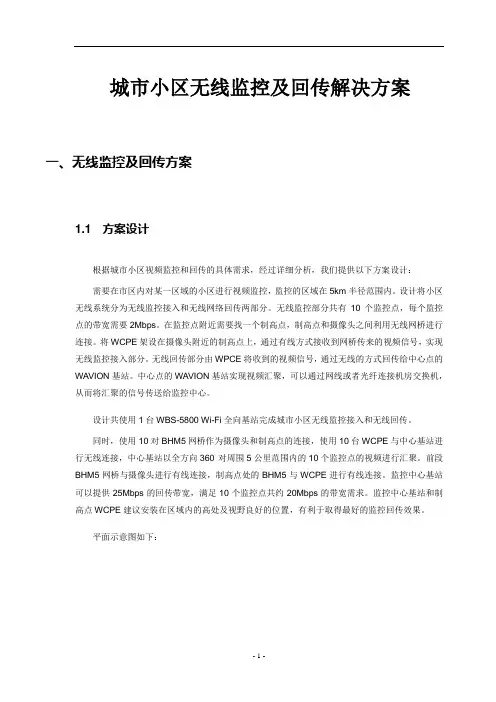

城市小区无线视频回传解决方案
城市小区无线监控及回传解决方案一、无线监控及回传方案1.1 方案设计根据城市小区视频监控和回传的具体需求，经过详细分析，我们提供以下方案设计：需要在市区内对某一区域的小区进行视频监控，监控的区域在5km半径范围内。
设计将小区无线系统分为无线监控接入和无线网络回传两部分。
无线监控部分共有10个监控点，每个监控点的带宽需要2Mbps。
在监控点附近需要找一个制高点，制高点和摄像头之间利用无线网桥进行连接。
将WCPE架设在摄像头附近的制高点上，通过有线方式接收到网桥传来的视频信号，实现无线监控接入部分。
无线回传部分由WPCE将收到的视频信号，通过无线的方式回传给中心点的WAVION基站。
中心点的WAVION基站实现视频汇聚，可以通过网线或者光纤连接机房交换机，从而将汇聚的信号传送给监控中心。
设计共使用1台WBS-5800 Wi-Fi全向基站完成城市小区无线监控接入和无线回传。
同时，使用10对BHM5网桥作为摄像头和制高点的连接，使用10台WCPE与中心基站进行无线连接，中心基站以全方向360°对周围5公里范围内的10个监控点的视频进行汇聚。
前段BHM5网桥与摄像头进行有线连接，制高点处的BHM5与WCPE进行有线连接。
监控中心基站可以提供25Mbps的回传带宽，满足10个监控点共约20Mbps的带宽需求。
监控中心基站和制高点WCPE建议安装在区域内的高处及视野良好的位置，有利于取得最好的监控回传效果。
平面示意图如下：城市小区无线监控回传系统示意图网络拓扑图如下：城市小区无线监控回传系统拓扑图设备配置清单：序号名称型号数量备注1 波迅无线基站WBS58002 波迅无线网桥WBS5800-BHM53 波讯无线客户端WCPE WBS5800-WCPEP54 浪涌保护器5 浪涌保护器1.2 方案配置说明根据下列无线网络方案详细配置，可以满足城市小区无线监控网络的需求。
设计共采用1台波迅WBS-5800 Wi-Fi全向基站，实现各监控点无线摄像机的联网和视频数据回传，实现统一监视控制。
视频传输类型及原理简介
视频传输类型及原理简介视频传输规定：视频设备的输入输出阻抗75Ω（相互配接和通用性）种类：1、基带同轴传输。
2、基带双绞线传输。
3、射频调制解调传输。
4、光缆调制解调传输。
5、视频数字（网络）传输。
6、微波传输。
7、无线天线视频监控系统。
一、基带同轴传输：｛0～6M，1V p-p，75Ω｝图：同轴电缆是唯一可以不用附加传输设备也能有效传输视频信号方法。
（绝对衰减最小）。
突出矛盾就是频率失真，在传输通道视频失真度条件下，75-5可传输120m（200m以上可观察到失真）。
“频率加权放大技术”目前已成熟，仅用一个末端补偿设备，75-5→2000m；若前后补偿，可到3000m。
单端不平衡传输，一根为信号线；一根为零线，优点：传输阻抗，不受外界干扰和不对外产生干扰。
缺点：分布参量值较大，损耗严重。
线越长越严重。
线缆衰减是指线缆传输信息期发生的能量降低或损耗，它遵循一种叫趋肤效应和近似效应的物理定理，随着频率的增加会增大，导体内部的电子流产生的磁场迫使电子向导体表面聚集，频率越高这个表层越薄，这一效应对电缆的衰减影响相当显著，且衰减与频率的平方根近似成正比。
可知要求 75-5≤200m75-7≤400m75-9≤600m75-13≤800m如超过800m，不建议用同轴传输，由于分布参数更大，寄生干扰引入，图像质量下降。
二、双绞线传输：图：平衡传输方式：不平衡输入的视频经发送器A转换为平衡输出，传输回路的两根线分别是幅度相等相位相反的差分信号，在接收器B中将平衡信号再转换回不平衡信号，以便与现行设备配接。
由于双绞线上的两个信号大小相等，极性相反，且两线相绞（不断改变方向），这样线间的寄生电抗与其相邻电抗也极性相反大小相等。
（两线完全平衡时）图：C1、C2、…C n是每对双绞线每一绕结的分布电容。
L1、L2、…L n是每对双绞线每一绕结的感应电感。
电容C 总= C 1+C 2+…+C n +(-C n+1) 总感应电感BA B A L L L L L +∙=总 L A =L 1+(-L 3)+…+L nL B =-L 2+L 4+…+(-L n+1)当绕结基本平衡时：C n = C n+1，L 总=0，C 总=0这表明从传输信号的角度分析两线间的寄生电容、寄生电感趋于零，但对外界干扰信号而言上述结果并不存在。
2.4G 数字无线可视对讲门铃 说明书
2.4G数字无线可视对讲门铃使用说明书阿域网络技术(北京)有限公司目录1. 产品简介 (2)2. 功能特点 (2)3. 标准套装配件 (3)4. 室外门前机 (4)5. 室内可视机 (5)6. 室外门前机安装 (7)7. 操作说明 (10)8. 故障诊断 (12)9. 工作环境 (13)10. 机器维护 (13)11. 注意事项 (13)12. 技术支持 (14)为了更好地发挥产品的优异性能, 请仔细阅读本产品使用说明书, 以便正确掌握安装和操作方法。
(4) 机器应放在牢固, 通风良好, 空气干燥, 没有阳光直射, 没有强磁场和灰尘的地方; 11. 注意事项(1) 室内可视机有第一次充电时间应在5小时以上, 以后每次充电时间为2~3小时, 待机时间为100小时。
(2) MIC, 扬声器通话时要注意不要有物体遮住。
(3) 应使用指定的电源适配器; 或同种型号(相同额定电压、电流)的电源适配器, 非指定的电源适配器则可能导致机器内部电路及元件的损坏;(4) 请勿私自拆开机器, 如有故障需要进行检修, 请与经销商或本公司技术员联系。
12. 技术支持(1) 本产品在整个销售过程中坚持售前、售中、售后跟踪服务方式, 客户在安装使用前首先要详细阅读本用户手册;(2) 客户在安装调试本产品前, 应严格按照用户手册进行, 客户在安装使用过程中如有疑问, 请致电我公司技术支持与服务中心咨询;附注:(1) 本手册中所采用的插图、屏幕显示, 是为了更详细直接地阐述本产品的操作, 由于版本升级和生产批次的不同, 他们可能会与您实际使用的机器稍有不同。
若本手册所述内容与您的机器不符, 请以产品为准!(2) 该使用说明书只适用一台室内可视机对一台室外门前机操作, 不适用一台室外门前机对多台室内可视机或者多台室外门前机对一台室内可视机的操作。
(3) 本产品最终解释权归本公司所有, 如有质量问题请返还本公司, 任何公司和个人无权擅自撕毁本产品的标签, 否则一切后果自负。
2.4g长距离视频 音频传输说明书 - TW-2000型号
Step by step guide Transmitter connection
Install antenna; Connect Video source and Audio source to Transmitter’s input Connect power source Select transmitter’s channel
Powered by Tyhong T-sec
Connect Audio source (Mic etc.) and Video source (camera etc.) to transmitter
Frequency: 2.4Ghz 8 channels
Transmission Frequency （8 Channels）
CH1: 2378MHz CH5 2450MHz
Receiver:
Install antenna; Connect output wires to displayer and speaker (or recorder etc.) Connect power source (12V 1A) Select same channel as transmitters
User Manual
2.4g long range Video/Audio transmission -----Model TW-2000
2.4g long range Video/Audio transmission -----Model TW-2000
Features:
Transmission distance without obstacle： 2000meter with 2dbi antenna 2.4GHZ ISM frequency Audio*2 , Video*1 Sender/Receiver Support 8 channels PLL Technology achieve stable video/image Long life working.
2.4G无线传输参数
信噪比:> 48dB
伽玛校正:> 0.45
操作温度:- 10度~ + 50度
传输频率:ISM 2400 ~ 2483MHz
锁定频率
电源适配器:DC8V / 500毫安
尺寸:40×35 x 35毫米(L x W×D)
推荐对象:1-8M范围。最大有效射程公尺。
传输范围:20米不受干涉的自由
包装内容
4相机
1接收机
100-240V电源供应器(5)
AV电缆
遥控接收器
指导手册——英语
常见问题——经常被问到的问题
我能传播图像从摄像机到网际网路,这样我就可以看现场饲料世界上任何一个地方的?
是的,你能,但是你必须购买,也或者是AV影音,USB转换器或一个VGA外转换。
1Vp-P@600音频输出:
电源适配器:直流12V / 500毫安
尺寸:120××30毫米99(L x W×D)
手动或遥控
可四通道
通道扫描和渠道不讲,多功能摄像机
相机规格
1 / 3英寸OmniVision图像装置:CMOS
电视系统:伙计628(H)x568(V)
连接到接收端,以及获得生活饲料从相机。
这一过程更简单和我们的IP监视摄像机与角度控制和USB摄像头服务器(TX-IP001),
这些不需要一个转换器和附带必要的软件。
380TV线水平定义:
视野:45deg角(f = 6毫米)
(F1.2最小照度3.0Lux)
同步系统:内部
扫描频率(部落):15.625KHz PAL
扫描频率(V):50Hz PAL
背光补偿:汽车
2.4G无线影音接收模快(RX-2.4G-1))
V1.0
单位 V mVpp V ° C 单位 mA dBm
Vi
仅指模块本身，不含其 他部分
GND -10 最小值 170 -85 2413.75 2431.75 2449.75 2467.75 -100 50Ω系统 50Ω系统
27 典型值 180 -88 2414 2432 2450 2468 50 2：1 75 1 38
工作条件 Vcc=5.0V 50Ω系统
接收灵敏度
ห้องสมุดไป่ตู้
Pi CH1 CH2 CH3 CH4 Fstb Ri VSWR Rvo Vvo Fbdv S/N Fa Rao Vao1 Fbda
2414.25 2432.25 2450.25 2468.25 +100 3：1
MHz MHz MHz MHz ppm
接收频道频率
2.414G 2.432G 2.450G 2.468G
CH1 接地，CH2；CH3 悬空 接地， ； CH2 接地，CH1；CH3 悬空 接地， ； 接地， CH3 接地，CH1；CH2 悬空 ； CH1；CH2；CH3 悬空 ； ；
外型尺寸图
影音模块专业制造与方案解决商
第 4 页
RX-2.4G-1
注意： ， 注意： 7，8, 9 脚悬空时为第 4 信道
绝对最大额定值(如超出最大额定值，可能造成内部器件永久损坏) 绝对最大额定值 参数 符号 工作条件 最小值 VCC 供电电压 ＋3.0 Vi -0.5 输入电压 输出电压 存储温度 Tstg Vo
满足负载条件时 仅指模块本身，不含包 装物
典型值 5
V1.0
请在使用本产品之前，仔细阅读说明书，并保存以供日后参考。 请在使用本产品之前，仔细阅读说明书，并保存以供日后参考。
冠标2.4G无线扩音系统标底方案（3）
冠标2.4G无线扩音系统标底方案（3）无线话筒：1.使用频率范围：2400 - 2483MHz；调制方法： GFSK ；2.开机自动进入对频状态,对频成功后自动开启发射,发射功率：10dbm；与无线音箱的有效使用距离≥20米；3.采用内置式充电锂电池，配USB充电器，连续音频传输时间大于≥8小时；具有外接音频输入功能；4.无线麦克风发射器采用内置式麦克风设计，也支持头带话筒输入，可以手持、可以头带；5.无线麦克风发射机自带音量控制调节按键，可调节音量大小；6.★无线麦克风发射机有液晶（LCD）显示屏，可显示当前音量、当前频道、电池容量、充电状态等信息；任意一支无线麦克风可在任意一间教室里同时配对使用，且互不干扰。
音箱：1.使用频率范围:2400-2483MHZ;调制方法：GFSK；2.开机自动进入对频状态，对频成功后，自动转入接收状态；无须人工干预。
3.接收频道数量80个；扬声器单元：5.5英寸加强低音单元，1英寸高音单元。
4.2.0声道，额定功率：30W+30W，接收灵敏度：≥－85dBm ，有效接收半径≥20米；5.★两路有线话筒输入，一路CD/MD/电脑音频输入接口；独立高低音、混响、麦克风音量调节按钮，可选配外接校园广播系统，广播系统信号优先。
一套设备多种用途、减少重复投资、教室内更整洁。
资质要求：★要求产品的生产厂家必须通过ISO9001：2008质量体系认证，要求产品的生产厂家必须通过职业健康安全管理体系认证，★为确保产品的安全性符合国家规定，要求话筒，音箱都必须通过CQC的CCC检测认证，★为确保产品辐射不超标，必须通过工信部无线电管理局无线电发射设备核准证，需提供中国节能环保认证证书，ROHS认证证书，★提供中国著名品牌荣誉证书，提供计算机软件著作权登记证书，复印件加盖厂家公章。
★须提供（MTBF）无故障运行检验报告。
★提供中国录音师协会颁发的音频，视频工程业企业壹级资质；★无线音箱系统提供中央电化教育馆2016年数字校园综合解决方案证书。
2.4GHz无线视频传输方案
2.4G无线视频传输方案一、方案概述低分辨率视频传输应用，针对QVGA（320*240）分辨率以下的低速率无线视频传输。
主要应用在可视门铃，婴儿室内监视以及小尺寸显示屏短距离无线视频传输。
特点是射频部分开发简单，软件实现很快，而设计者可将精力放在上层应用的开发。
二、方案原理1. 方案由视频采集发送端和视频接收端组成。
2. 视频发送端采用ARM7控制器，获取摄像头（320*240,QVGA）采集到的视频数据，进行视频压缩，然后控制UM2455收发芯片将数据发送出去。
3. 视频接收端采用ARM7控制器，将UM2455接收到的数据解压缩，视频解码，送到LCD屏上。
4. 目前成功案例：可视门铃，婴儿室内监控。
三、方案图示四，方案特点1. 解决家庭烦恼，预防紧急事情，并对身体无辐射危害。
2. 性能：功耗小，最高速率达625Kbps，传输距离200-300米，2-3秒传送一幅图片。
3. 带天线射频模块，开发简单，体积小，产品外观可小巧精致，易受客户青睐4. 接收端可做成USB端口连接电脑。
方便携带，电池供电，无需数据线。
5. 可开发一对多产品，价格便宜，可双向通讯，方便增加产品附加功能，以及防丢器附加产品五，方案设计2.4G RF芯片UM2455 是UBEC推出的ZigBee芯片Cost down版本，UM2455采用直接序列展频技术(DSSS)来避免2.4GHz ISM频带上日益严重的电波与噪声干扰,更具有CSMA/CA防碰撞机制进一步提高通讯稳定性。
UM2455具有AES128加密功能。
为客户提供一个稳定、高性能、简易设计、低价的RF解决方案。
为避免客户RF开发能力不足的担忧，UBEC推出UM2455相关RF模块，客户可专心处理协议，大量缩短开发时间。
可提供UM2455相关产品如下：1，UM2455 QFN封装芯片2，100米距离QFN UM2455射频模块3，100米距离COB UM2455射频模块4，500米距离QFN UM2455射频模块可向ansen@索取进一步资料。
2.4G图像传输模组规格书
接收机Ⅰ特性:1.0General Specification一般特性1.1Input Frequency Range2.40GHz~2.483GＨz输入频率范围1.2Video Input Impedance 75 OHM视频输入阻抗1.3IF Frequency 479.5 MHz中频频率(Center Band Width 18MHz)1.4Sensitivity接收灵敏度-80dBm1.5ANT Input Impedance天线输入阻抗50 OHM2.0Standard Test Condition 4.95V~5.05V DC测试条件MIN 180mA3.0Electrical Specification电气特性3.1Channel Select CONDITION TYP.频道选择CH1 2 .414GHzCH2 2 .432GHzCH3 2 .450GHzCH4 2 .468GHz3.2Video Output Characteristic视频输出特性3.2.1Video Output Level MIN TYP MAX视频输出电平0.8Vp-p 1.0 Vp-p 1.2 Vp-p3.2.2Gain-Frequency Response MIN TYP MAX频率增益响应+/-2dB +/-4dB3.2.3Grout Delay Response MIN TYP MAX延迟响应+/-10nsec +/-50nsec3.2.4Differential Gain MIN TYP MAX微分增益 5.0 % 9.0 %(10 STEP Staircase 16MHzp-p PAL Without Energy DisposalModulation Positive Video Amplifier With De-emphasisShould Be Applied)3.2.5Differential Phase MIN TYP MAX微分相位 4.0% 6.0%(10 STEP Staircase 16MHzp-p PAL Without Energy DisposalModulation Positive Video Amplifier With De-emphasisShould Be Applied)3.2.6S/N Ratio MIN TYP MAX信噪比34.0dB 36.0dB(Input C/N =14 dB (NOISE BW 27MHz)White 100% Video 16MHzp-p PALWith Audio Subcarrier Modulation3.4MHzp-p DEV. @6.5MHzPositive Video AmplifierWith De-emphasis Should Be Applied100Hz~5MHz Unweighted S/NFOR:Power On Reset Indicator)3.3Audio Characteristic音频特性3.3.1Audio S/N Ratio CONDITION MIN TYP MAX音频信噪比A1(6.5MHz) 40dB 42dB3.3.2Audio Distortion Response CONDITION MIN TYP MAX音频失真A1(6.5MHz) 0.6% 4%3.3Current Consumption Terminal MIN TYP MAX电流损耗 5.0 V 160 mA 180 mA 220 mA3.4Absolute Maxinum V oltage Terminal MAX. Supply Voltage最大电压+5V DC +5.20V3.5 Size外型尺寸25mm*35mm发射机特性4.0General Specification一般特性4.1Output Frequency Range 2 .40GHz~2 .483GHz输出频率范围4.2Output RF Power 17 dBm输出射频功率4.3Frequency stabilization +/_100kHz频率稳定度4.4调制方式FM5.0Standard Test Condition 4.95V~5.05V DC测试条件Max 100mA6.0Electrical Specification电气特性6.1Channel Select CONDITION TYP.频道选择CH1 2 .414GHzCH2 2 .432GHzCH3 2 .450GHzCH4 2 .468GHz6.2Electrical Specification电气特性6.2.1Input Impedance MIN TYP MAX视频输入阻抗75 OHM(Measure At 0.5-5MHz)6.2.2Input Signal Level MIN TYP MAX输入信号电平 1.0Vp-p(Load Of 82ohm Connected Negative Synchronous)6.2.3Modulation Frequency MIN TYP MAX调制频率3MHz 4MHz 5MHz(Superimposed Sinuous Wave(3.58MHz) Is 20%Of The Step Input Level Measure UnderThe APL Of 10-90%Differential Gain Of Demodulator Unit Is To BeCompensate.)6.2.4Differential Gain MIN TYP MAX微分增益-8% 8%(Superimposed Sinuous Wave(3.58MHz)Is 20%Of The Step InputLevel. Measure UnderThe APL Of 10-90%Differential Gain Of Demodulator Unit Is To BeCompensate.)6.2.5Differential Phase MIN TYP MAX微分相位-8% 8%(Superimposed Sinuous Wave(3.58MHz)Is 20%Of The Step InputLevel. Measure UnderThe APL Of 10-90%Differential Gain Of Demodulator Unit Is To BeCompensate.)6.3Output System Characteristic输出特性6.3.1Output RF Power MIN TYP MAX输出射频功率14 dBm 16dBm 18dBm6.3.2 In-Band Spurious MIN TYP MAX带内谐波抑制50dB6.3.3 Output Impedance MIN TYP MAX天线输出阻抗50 OHM6.4Audio System Characteristic音频特性6.4.1Input Impedance MIN TYP MAX输入阻抗600 OHM(Measure At 0.1-10KHz)6.4.2Modulation Frequency MIN TYP MAX调制频偏30KHz 40 KHz 60 KHz(1 Vp-p IN)7.1.0 Size外型尺寸26mm*26mm接收机Ⅱ特性:7.0General Specification一般特性7.1Input Frequency Range 2.40GHz~2.483GＨz输入频率范围7.2Video Input Impedance 75 OHM视频输入阻抗7.3IF Frequency 479.5 MHz中频频率(Center Band Width 18MHz)7.4Sensitivity接收灵敏度-90dBm7.5ANT Input Impedance天线输入阻抗50 OHM8.0Standard Test Condition 3.3V DC测试条件160mA9.0Electrical Specification电气特性9.1Channel Select CONDITION TYP.频道选择CH1 2 .414GHzCH2 2 .432GHzCH3 2 .450GHzCH4 2 .468GHz9.2Video Output Characteristic视频输出特性9.2.1Video Output Level MIN TYP MAX视频输出电平0.8Vp-p 1.0 Vp-p 1.2 Vp-p9.2.2Gain-Frequency Response MIN TYP MAX频率增益响应+/-2dB +/-4dB9.2.3Grout Delay Response MIN TYP MAX延迟响应+/-10nsec +/-30nsec9.2.4Differential Gain MIN TYP MAX微分增益 5.0 % 9.0 %(10 STEP Staircase 16MHzp-p PAL Without Energy DisposalModulation Positive Video Amplifier With De-emphasisShould Be Applied)9.2.5Differential Phase MIN TYP MAX微分相位 4.0% 6.0%(10 STEP Staircase 16MHzp-p PAL Without Energy DisposalModulation Positive Video Amplifier With De-emphasisShould Be Applied)9.2.6S/N Ratio MIN TYP MAX信噪比36.0dB 38.0dB(Input C/N =14 dB (NOISE BW 27MHz)White 100% Video 16MHzp-p PALWith Audio Subcarrier Modulation3.4MHzp-p DEV. @6.5MHzPositive Video AmplifierWith De-emphasis Should Be Applied100Hz~5MHz Unweighted S/NFOR:Power On Reset Indicator)9.3Audio Characteristic音频特性9.3.1Audio S/N Ratio CONDITION MIN TYP MAX音频信噪比A1(6.5MHz) 40dB 42dB9.3.2Audio Distortion Response CONDITION MIN TYP MAX音频失真A1(6.5MHz) 0.6% 3%3.5Current Consumption Terminal MIN TYP MAX电流损耗 5.0 V 140 mA 150 mA 165 mA3.6Absolute Maxinum V oltage Terminal MAX. Supply Voltage最大电压+5V DC +3.3V3.5 Size外型尺寸41mm*40mm。
2.4G和 5.8G无线网桥资料
2.4G和 5.8G无线网桥资料2.4G数字无线网桥无线网桥ST2510系列数字无线传输设备是一款性价比非常高的传输装置，同样具有内置天线、外置天线和多功能一体设备。
采用1T1R方式，支持802.11bgn工作方式,最高带宽支持150Mbit。
无线网桥主芯片采用Atheros AR9331（美国）,内存32M Byte、闪存8M Byte,无线通信类型DSSS/OFDM。
设备可根据运行状况自行调整功率的大小，操作界面支持中英文,工作状态图形化。
可扫描周围空间相关无线信号源及信号强度，便于设备的快速部署。
支持点对点、点对多点通信布局，用户可根据实际状况进行搭配实测距离5km,27.5Mbit,天线选择24dBm抛物面。
无线网桥设备特点：•带宽高：1*1 MIMO技术，传输速率高达150Mbit，5km实测带宽达27.5Mbit（天线选择24dBm抛物面天线，供电18V，功率选择23dBm条件下，带宽测试软件：IxIa Chariot）•界面简单、调试方便•参数界面图形化•标准不同，功率不同：27dBm（802.11b）、25dBm（802.11g）、23dBm（802.11b），可根据不同的距离、带宽需求来设定不同的标准、以达到最佳效果。
•支持生成树协议，可以有效抑制广播风暴•支持QoS（WMM）多媒体协议，可传输大容量多媒体信号•支持中文简体、中文繁体、英语界面，设定更加方便、简单•升级、备份支持流行浏览器web操作•支持加密，便于保密•抗干扰性强•适合在低温环境下工作•扩展性强、组网方便无线网桥应用场合：建筑工地、矿区、水利、油田、大型水面养殖场所、大型农场、森林防火、部队演习等恶劣环境高清视频监控、多媒体信号传输校园、大型办公场所、商场、酒店等公共场所无线上网信号覆盖建筑物之间的联网可传输视频、音频、网络、数据等大容量数据传输选配天线：18dB 平板天线24dB抛物面天线无线网桥设备参数：外接天线建议：2.4G全向天线5dBi 全向玻璃钢天线（水平360°，垂直32°）8dBi全向玻璃钢天线（水平360°，垂直16°）9dBi全向玻璃钢天线（水平360°，垂直13°）10dBi全向玻璃钢天线（水平360°，垂直10.5°）12dBi全向玻璃钢天线（水平360°，垂直9°）15dBi 全向玻璃钢天线（水平360°，垂直8°）全向天线传输距离大概可达2km左右，能量比较分散，一般不会太远。
笙科产品介绍
工程部
2.4G无线芯片介绍
CC2500
CC2500无线模块是美国TI的产品，具有OOK/ASK/2-FSK/MSK等多种调制 方式，在不同的环境中可以根据需要采取相应的工作方式，提高了工作效率 ；CC2500的输出功率高，最高可达1dbm；支持每个数据包连接质量指示；具 有单独的64字节RX和TX数据FIFO，能依次发送或者接收更大的数据包；在芯 片中集成了各种纠错评估指示电路，属于一种比较严谨的数传模块。它的不 足之处在于传输速率不如nRF2401AG，不过对于一般应用，500kbit/s的速率 也足够了。
工程部
A7325芯片介绍 一般描述：
A7325是一种高性能、低成本的 2.4GHz ISM波段无线发射器。A7325内 置64字节TX FFIO(可以扩展到256个字 节)数据缓冲和快速传输。
工程部
A7325芯片介绍
A7325特点：
1、封装QFN4×4，16pin 2、支持FSK/GFSK模式 3、工作频率2400~2483.5MHz 4、深度睡眠电流(0.1uA) 5、睡眠模式电流(2uA) 6、低电流消耗TX 14.5mA(0 dbm输出功率) 7、2.0~3.6V电压供电 8、可编程控制速率从2Kbps~2Mbps 9、可编程控制发射功率从-17dbm~5dbm
工程部
RFID射频识别技术分类
RFID按应用频率
低频（LF）
高频（HF）
超高频 （UHF）
微波（MW）
低频135KHz以下
高频13.56MHz
超高频860M~960MHz
微波2.4G
工程部
RFID的应用领域
传统的RFID应用领域（高频、近距离）
门禁等，身份识别 交通一卡通等，小额支付和电子钱包 二代身份证等，法定证件
基于2.4 G的无线视频传输装置设计
基于2.4 G的无线视频传输装置设计杨峰;王文虎【期刊名称】《微型机与应用》【年(卷),期】2014(33)12【摘要】基于 X86构架的 DSP 芯片 SQ907S 所构建的视频传输终端，通过MT9V139 Sensor 采集图像，通过2.4 G 无线模块进行视频传输；嵌入的μC/OS-II 实时操作系统，实现多任务的管理，优化程序进程。
实验表明，终端传输距离长、图像效果优质、人机对话界面友好、能够实时存储图片和视频，具有很好的应用前景。
%The video transmission terminal that is built based on X86 architecture-based DSP chip SQ907S , acquires images by MT9V139 Sensor , transports video by 2 . 4 G wireless module . The embeddedμC/OS-II real-time operating system achieve man-agement of multiple tasks , and optimize process of procedure . The experimental results show that , transmission distance of terminal is long , quality of image effects is high , interactive interface is friendly , pictures and video can be stored in real time , so it has good prospects .【总页数】4页(P83-86)【作者】杨峰;王文虎【作者单位】湖南文理学院电气与信息工程学院，湖南常德 415000;湖南文理学院电气与信息工程学院，湖南常德 415000【正文语种】中文【中图分类】TN919;TN319【相关文献】1.基于无线视频传输的计量远程读数装置研究 [J], 许铃;王海2.2.4 Mt/a加氢裂化装置设计及首次标定 [J], 熊伟庭;龙有3.基于2.4G技术的高压配电柜点触式分合闸无线遥控装置设计 [J], 杨志;杨进;桂建平;贾立敬4.基于无线2.4G的井下彩色视频传输与显示装置设计与实现 [J], 崔业梅;丁帮俊;杨焕峥;吴建军5.年产2万t硫酸钾2.4万t盐酸装置设计总结 [J], 高之江因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.4G无线视频传输方案
一、方案概述
低分辨率视频传输应用，针对QVGA（320*240）分辨率以下的低速率无线视频传输。
主要应用在可视门铃，婴儿室内监视以及小尺寸显示屏短距离无线视频传输。
特点是射频部分开发简单，软件实现很快，而设计者可将精力放在上层应用的开发。
二、方案原理
1. 方案由视频采集发送端和视频接收端组成。
2. 视频发送端采用ARM7控制器，获取摄像头（320*240,QVGA）采集到的视频数据，进行视频压缩，然后控制UM2455收发芯片将数据发送出去。
3. 视频接收端采用ARM7控制器，将UM2455接收到的数据解压缩，视频解码，送到LCD 屏上。
4. 目前成功案例：可视门铃，婴儿室内监控。
三、方案图示
[attachment=321]
四，方案特点
1. 解决家庭烦恼，预防紧急事情，并对身体无辐射危害。
2. 性能：功耗小，最高速率达625Kbps，传输距离200-300米，2-3秒传送一幅图片。
3. 带天线射频模块，开发简单，体积小，产品外观可小巧精致，易受客户青睐
4. 接收端可做成USB端口连接电脑。
方便携带，电池供电，无需数据线。
5. 可开发一对多产品，价格便宜，可双向通讯，方便增加产品附加功能，以及防丢器附加产品
五，方案设计
2.4G RF芯片UM2455 是UBEC推出的ZigBee芯片Cost down版本，UM2455采用直接序列展频技术(DSSS)来避免2.4GHz ISM频带上日益严重的电波与噪声干扰,更具有
CSMA/CA防碰撞机制进一步提高通讯稳定性。
UM2455具有AES128加密功能。
为客户提供一个稳定、高性能、简易设计、低价的RF解决方案。
为避免客户RF开发能力不足的担忧，UBEC 推出UM2455相关RF模块，客户可专心处理协议，大量缩短开发时间。
可提供UM2455相关产品如下：
1，UM2455 QFN封装芯片
2，100米距离QFN UM2455射频模块
3，100米距离COB UM2455射频模块
4，500米距离QFN UM2455射频模块
2.4G无线视频传输方案
2.4G无线视频传输方案
一、方案概述
低分辨率视频传输应用，针对QVGA（320*240）分辨率以下的低速率无线视频传输。
主要应用在可视门铃，婴儿室内监视以及小尺寸显示屏短距离无线视频传输。
特点是射频部分开发简单，软件实现很快，而设计者可将精力放在上层应用的开发。
二、方案原理
1. 方案由视频采集发送端和视频接收端组成。
2. 视频发送端采用ARM7控制器，获取摄像头（320*240,QVGA）采集到的视频数据，进行视频压缩，然后控制UM2455收发芯片将数据发送出去。
3. 视频接收端采用ARM7控制器，将UM2455接收到的数据解压缩，视频解码，送到LCD 屏上。
4. 目前成功案例：可视门铃，婴儿室内监控。
三、方案图示
四，方案特点
1. 解决家庭烦恼，预防紧急事情，并对身体无辐射危害。
2. 性能：功耗小，最高速率达625Kbps，传输距离200-300米，2-3秒传送一幅图片。
3. 带天线射频模块，开发简单，体积小，产品外观可小巧精致，易受客户青睐
4. 接收端可做成USB端口连接电脑。
方便携带，电池供电，无需数据线。
5. 可开发一对多产品，价格便宜，可双向通讯，方便增加产品附加功能，以及防丢器附加产品
五，方案设计
2.4G RF芯片UM2455 是UBEC推出的ZigBee芯片Cost down版本，UM2455采用直接序列展频技术(DSSS)来避免2.4GHz ISM频带上日益严重的电波与噪声干扰,更具有CSMA/CA防碰撞机制进一步提高通讯稳定性。
UM2455具有AES128加密功能。
为客户提供一个稳定、高性能、简易设计、低价的RF解决方案。
为避免客户RF开发能力不足的担忧，UBEC推出UM2455相关RF模块，客户可专心处理协议，大量缩短开发时间。
可提供UM2455相关产品如下：1，UM2455 QFN封装芯片
2，100米距离QFN UM2455射频模块
3，100米距离COB UM2455射频模块
4，500米距离QFN UM2455射频模块
可向ansen@索取进一步资料。
