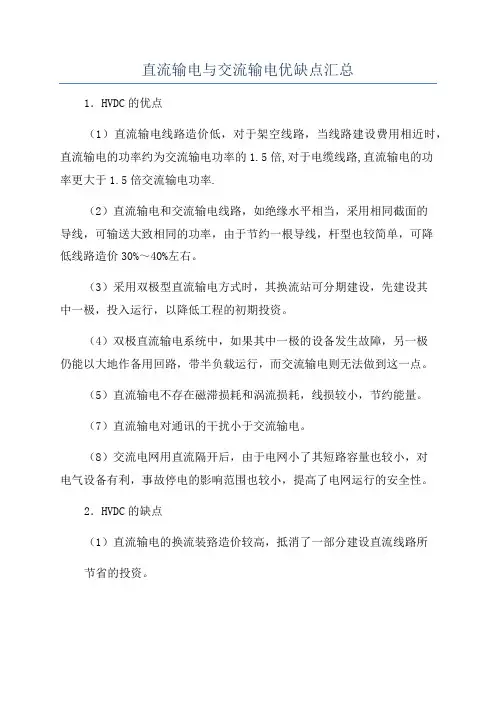

直流输电与交流输电优缺点汇总1．HVDC的优点（1）直流输电线路造价低，对于架空线路，当线路建设费用相近时，直流输电的功率约为交流输电功率的1.5倍,对于电缆线路,直流输电的功率更大于1.5倍交流输电功率.（2）直流输电和交流输电线路，如绝缘水平相当，采用相同截面的导线，可输送大致相同的功率，由于节约一根导线，杆型也较简单，可降低线路造价30%～40%左右。
（3）采用双极型直流输电方式时，其换流站可分期建设，先建设其中一极，投入运行，以降低工程的初期投资。
（4）双极直流输电系统中，如果其中一极的设备发生故障，另一极仍能以大地作备用回路，带半负载运行，而交流输电则无法做到这一点。
（5）直流输电不存在磁滞损耗和涡流损耗，线损较小，节约能量。
（7）直流输电对通讯的干扰小于交流输电。
（8）交流电网用直流隔开后，由于电网小了其短路容量也较小，对电气设备有利，事故停电的影响范围也较小，提高了电网运行的安全性。
2．HVDC的缺点（1）直流输电的换流装臵造价较高，抵消了一部分建设直流线路所节省的投资。
（2）大容量换流装臵的本身是一个谐波源，会使电网的电压和电流波形产生畸变，因此在交流侧和直流侧均应装设滤波装臵，以抑制谐波分量。
（3）HVDC线路两端的换流站都要消耗无功功率，需要装设约为输送功率40%～60%的并联电容器组进行补偿。
（4）目前HVDC的电气设备，直流断路器尚在研制中，直流避雷器、直流电压、电流互感器以及线路上专用的直流绝缘子尚需依赖进口，由于生产批量不大，制造成本及价格较昂贵。

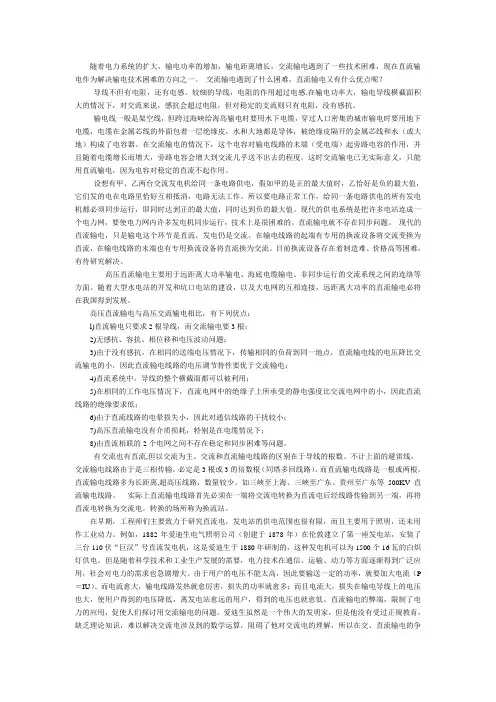

交直流输电优缺点对比随着电力系统的扩大，输电功率的增加，输电距离增长，交流输电遇到了一些技术困难，现在直流输电作为解决输电技术困难的方向之一。
交流输电遇到了什么困难，直流输电又有什么优点呢？导线不但有电阻，还有电感。
较细的导线，电阻的作用超过电感.在输电功率大，输电导线横截面积大的情况下，对交流来说，感抗会超过电阻，但对稳定的支流则只有电阻，没有感抗。
高压直流输电的优缺点
总之，交流系统输电十分便捷，但线路损耗巨大，每年大约1/5的能量损耗在线路上，而直流输电损小，没有电容电流的影响，虽然直流的换流设备造价较高，但是现代电力系统都采用交流-直流-交流系统。
直流输电主要适用于以下场合： 远距离大功率输电；海底电缆送电；不同频率或同频率非同期运行的交流系统之间的联络；用地下电缆向大城市供电；交流系统互联或配电网增容时，作为限制短路电流的措施之一；配合新能源的输电。
用交流输电线路连接两个交流系统时，由于系统容量增加，将使短路电流增大，有可能超过原有断路器的遮断容量，这就要求更换大量设备，增加大量的投资。
(6) 调节速度快，运行可靠：
直流输电通过晶闸管换流器能够方便、快速地调节有功功率和实现潮流翻转。 如果采用双极线路，当一极故障，另一极仍可以大地或水作为回路，继续输送一半的功率，这也提高了运行的可靠性。
因为电容电流的影响会使海底交流电缆输电更加困难
(4) 系统的稳定性问题：
在交流输电系统中，所有连接在电力系统的同步发电机必须保持同步运行。如果采用直流线路连接两个交流系统，由于直流线路没有电抗，所以不存在上述的稳定问题，也就是说直流输电不受输电距离的限制。
(5) 能限制系统的短路电流：
高压直流输电的优缺点
高压直流输电与交流输电相比有以下优点：
(1) 输送相同功率时，线路造价低：
交流输电架空线路通常采用3根导线，而直流只需1根(单极)或2根(双极)导线。因此，直流输电可节省大量输电材料，同时也可减少大量的运输、安装费。
(2) 线路有功损耗小：
由于直流架空线路仅使用1根或2根导线，所以有功损耗较小，并且具有"空间电荷"效应，其电晕损耗和无线电干扰均比交流架空线路要小。 (3) 适宜于海下输电：
高压交流输电和高压直流输电的优缺点比较
这方 面交 流输 电存 在 明显 的优势 ， 交流发 电
机 可以很 经 济方 便 地 把 其 他 形式 的能 转 化 为 电
能， 生成 的交 流 电可 以方便 地通过 变压 器升 压和 降压 ， 给 配 送 电 能带 来 极 大 的方 便 ， 电站和 这 在
２ ３电缆 线路 的 比较 ．
在直 流输 电 系 统 中， 有输 电环 节 是 直 流 只
由于 电缆绝 缘 在 直 流 电压 和 交 流 电压 工作 情况 下 的电位 分布 和击 穿机 理不 同 ， 因此 电缆 绝
缘用 于直 流 的允 许 工 作 电 压 比用 于交 流时 高 两
电， 发电系统 仍然 是交 流 电 。 在输 电线路 的始端 ，
ห้องสมุดไป่ตู้
‘
直 流输 电一 般采 用双 级 中性点 接地 方 式 ， 因 此直 流线 路仅需 两根 导线 ， 三相 交 流线 路 则需 而 要三根 导线 。 以证 明 ， 同样 材料 和绝 缘 水 平 可 在 条件 下 ， 两根 导线 的直流 线路 所能 输送 的功 率 和
三 根导线 的交 流线 路 所 能 输送 的有 用 功 率 几 乎
件下 ， 直流 线路 功率 损耗 约 为交流 线路 的 ｚ ３ ／ 。’
２ ５直 流输 电 时 ， 两侧 交流 系统 不 需 同步 ． 其
运行 ， 而交流 输 电必 须 同步运行
交流远 距 离输 电 ， 电流 的相位 在 交流输 电 系
统 的两端会 产 生 明显 的相 位差 ， 网的各 系统交 并 流 电必须 同 步运行 ， 否则 可能在 设 备中形成 强大
高压交流输电和高压直流输电的优缺点比 较
特高压交流与特高压直流输电技术特点对比分析
特高压交流与特高压直流输电技术特点对比分析1 特高压交流输电的技术特点（1）特高压交流输电中间可以落点，具有电网功能，可以根据电源分布、负荷布点、输送电力、电力交换实际需要构成国家特高压骨干网架。
特高压交流电网明显的优点是：输电能力大（每提高一个电压等级，在满足短路电流不超标的前提下，电网输送功率的分区控制规模可以提高两倍以上，见表附-1）、覆盖范围广（可以覆盖全国范围）、网损小（铜耗与电压平方成反比；为了降低地面场强、减少电晕损耗，特高压交流线路一般采用八分裂导线，导线电流密度一般选择0.5~0.6A/2mm 左右）、节省架线走廊（如果都按照自然功率输送同等容量的电力1000万千瓦，采用500kV 交流输电，需要8~10回；采用1000kV 交流输电，仅需要2回，可以明显减少输电走廊，如果采用同塔双回，将进一步节省输电走廊，这对寸土寸金的长三角地区是很有意义的）。
特高压交流电网适合电力市场运营体制。
适应随着时间推移“西电东送、南北互补”电力流的变化。
附表-1短路电流控制水平及相应的系统分区控制规模（2）随着电网发展装机容量增加，等值转动惯量加大，电网同步功率系数逐步加强（设功角特性曲线的最大值为M P ，运行点功角为0δ,则同步功率系数为功角特性曲线上运行点功率的微分，0δCOS P P M S =，0δ越小，S P 越大，同步能力越强），交流同步电网的同步能力得到较充分利用。
同步电网结构越坚强，送受端电网的概念越模糊，如欧洲电网那样普遍密集型电网结构，功角稳定问题不突出，电压稳定问题上升为主要稳定问题。
法国联合电网1978年“12.19”大面积停电事故剖析：这次事故损失负荷29GW，约占当时全法国负荷75%，停电8.5小时，少送电1亿kWh。
造成这次大面积停电事故的主要原因是：低温造成系统负荷大量增加，系统无功备用容量不足，导致系统电压崩溃。
当时法国气温比往年同期低5～7℃，负荷水平比预计多1.2～1.3GW。
浅谈高压直流输电与交流输电各自优缺点
追溯历史，最初采用的输电方式是直流输电，于1874年出现于俄国。
当时输电电压仅100V。
随着直流发电机制造技术的提高，到1885年，直流输电电压已提高到6000V。
但要进一步提高大功率直流发电机的额定电压，存在着绝缘等一系列技术困难。
由于不能直接给直流电升压，输电距离受到极大的限制，不能满足输送容量增长和输电距离增加的要求。
19世纪80年代末，人类发明了三相交流发电机和变压器。
1891年，世界上第一个三相交流发电站在德国竣工。
此后，交流输电普遍代替了直流输电。
随着电力系统的迅速扩大，输电功率和输电距离的进一步增加，交流输电遇到了一系列技术困难。
大功率换流器（整流和逆变）的研究成功，为高压直流输电突破了技术上的障碍，直流输电重新受到人们的重视。
1933年，美国通用电器公司为布尔德坝枢纽工程设计出高压直流输电装置；1954年，建起了世界上第一条远距离高压直流输电工程。
之后，直流输电在世界上得到了较快发展，现在直流输电工程的电压等级大多为±275～±500kV，投入商业运营的直流工程最高电压等级为±600kV（巴西伊泰普工程），我国计划在西南水电送出的直流工程中采用±800kV电压等级。
在现代直流输电系统中，只有输电环节是直流电，发电系统和用电系统仍然是交流电。
在输电线路的送端，交流系统的交流电经换流站内的换流变压器送到整流器，将高压交流电变为高压直流电后送入直流输电线路。
直流电通过输电线路送到受端换流站内的逆变器，将高压直流电又变为高压交流电，再经过换流变压器将电能输送到交流系统。
在直流输电系统中，通过控制换流器，可以使其工作于整流或逆变状态。
我国目前建成的高压直流输电工程均为两端直流输电系统。
两端直流输电系统主要由整流站、逆变站和输电线路三部分组成。
两端直流输电系统可以采用双极和单极两种运行方式。
在双极运行方式中，利用正负两极导线和两端换流站的正负极相连，构成直流侧的闭环回路。
交直流输电优缺点对比
随着电力系统的扩大，输电功率的增加，输电距离增长，交流输电遇到了一些技术困难，现在直流输电作为解决输电技术困难的方向之一。
交流输电遇到了什么困难，直流输电又有什么优点呢？导线不但有电阻，还有电感。
较细的导线，电阻的作用超过电感.在输电功率大，输电导线横截面积大的情况下，对交流来说，感抗会超过电阻，但对稳定的支流则只有电阻，没有感抗。
输电线一般是架空线，但跨过海峡给海岛输电时要用水下电缆，穿过人口密集的城市输电时要用地下电缆，电缆在金属芯线的外面包着一层绝缘皮，水和大地都是导体，被绝缘皮隔开的金属芯线和水（或大地）构成了电容器。
在交流输电的情况下，这个电容对输电线路的末端（受电端）起旁路电容的作用，并且随着电缆增长而增大，旁路电容会增大到交流几乎送不出去的程度。
这时交流输电已无实际意义，只能用直流输电，因为电容对稳定的直流不起作用。
设想有甲、乙两台交流发电机给同一条电路供电，假如甲的是正的最大值时，乙恰好是负的最大值，它们发的电在电路里恰好互相抵消，电路无法工作。
所以要电路正常工作，给同一条电路供电的所有发电机都必须同步运行，即同时达到正的最大值，同时达到负的最大值。
现代的供电系统是把许多电站连成一个电力网，要使电力网内许多发电机同步运行，技术上是很困难的。
直流输电就不存在同步问题。
现代的直流输电，只是输电这个环节是直流，发电仍是交流。
在输电线路的起端有专用的换流设备将交流变换为直流，在输电线路的末端也有专用换流设备将直流换为交流。
目前换流设备存在着制造难、价格高等困难，有待研究解决。
高压直流输电主要用于远距离大功率输电、海底电缆输电、非同步运行的交流系统之间的连络等方面。
随着大型水电站的开发和坑口电站的建设，以及大电网的互相连接，远距离大功率的直流输电必将在我国得到发展。
高压直流输电与高压交流输电相比，有下列优点：l)直流输电只要求2根导线，而交流输电要3根；2)无感抗、容抗、相位移和电压波动问题；3)由于没有感抗，在相同的送端电压情况下，传输相同的负荷到同一地点，直流输电线的电压降比交流输电的小，因此直流输电线路的电压调节特性要优于交流输电；4)直流系统中，导线的整个横截面都可以被利用；5)在相同的工作电压情况下，直流电网中的绝缘子上所承受的静电强度比交流电网中的小，因此直流线路的绝缘要求低；6)由于直流线路的电晕损失小，因此对通信线路的干扰较小；7)高压直流输电没有介质损耗，特别是在电缆情况下；8)由直流相联的2个电网之间不存在稳定和同步困难等问题。
特高压交直流输电的优缺点对比
特高压交直流输电的优缺点对比一、直流输电技术的优点1.经济方面：（1）线路造价低。
对于架空输电线，交流用三根导线，而直流一般用两根，采用大地或海水作回路时只要一根，能节省大量的线路建设费用。
对于电缆，由于绝缘介质的直流强度远高于交流强度，如通常的油浸纸电缆，直流的允许工作电压约为交流的3倍，直流电缆的投资少得多。
（2）年电能损失小。
直流架空输电线只用两根，导线电阻损耗比交流输电小；没有感抗和容抗的无功损耗；没有集肤效应，导线的截面利用充分。
另外，直流架空线路的“空间电荷效应”使其电晕损耗和无线电干扰都比交流线路小。
所以，直流架空输电线路在线路建设初投资和年运行费用上均较交流经济。
2.技术方面：（1）不存在系统稳定问题，可实现电网的非同期互联。
由此可见，在一定输电电压下，交流输电容许输送功率和距离受到网络结构和参数的限制，还须采取提高稳定性的措施，增加了费用。
而用直流输电系统连接两个交流系统，由于直流线路没有电抗，不存在上述稳定问题。
因此，直流输电的输送容量和距离不受同步运行稳定性的限制，还可连接两个不同频率的系统，实现非同期联网，提高系统的稳定性。
（2）限制短路电流。
如用交流输电线连接两个交流系统，短路容量增大，甚至需要更换断路器或增设限流装置。
然而用直流输电线路连接两个交流系统，直流系统的“定电流控制’，将快速把短路电流限制在额定功率附近，短路容量不因互联而增大。
（3）调节快速，运行可靠。
直流输电通过可控硅换流器能快速调整有功功率，实现“潮流翻转”（功率流动方向的改变），在正常时能保证稳定输出，在事故情况下，可实现健全系统对故障系统的紧急支援，也能实现振荡阻尼和次同步振荡的抑制。
在交直流线路并列运行时，如果交流线路发生短路，可短暂增大直流输送功率以减少发电机转子加速，提高系统的可靠性。
（4）没有电容充电电流。
直流线路稳态时无电容电流，沿线电压分布平稳，无空、轻载时交流长线受端及中部发生电压异常升高的现象，也不需要并联电抗补偿。
特高压交流和直流输电技术的比较
特高压交流和直流输电技术的比较特高压交流输电技术主要特点（1）特高压交流输电中间可以有落点，具有网络功能，可以根据电源分布、负荷布点、输送电力、电力交换等实际需要构成国家特高压骨干网架。
特高压交流电网的突出优点是：输电能力大、覆盖范围广、网损小、输电走廊明显减少，能灵活适合电力市场运营的要求。
（2）采用特高压实现联网，坚强的特高压交流同步电网中线路两端的功角差一般可控制在20°及以下。
因此，交流同步电网越坚强，同步能力越大、电网的功角稳定性越好。
（3）特高压交流线路产生的充电无功功率约为500千伏的5倍，为了抑制工频过电压，线路须装设并联电抗器。
当线路输送功率变化，送、受端无功将发生大的变化。
如果受端电网的无功功率分层分区平衡不合适，特别是动态无功备用容量不足，在严重工况和严重故障条件下，电压稳定可能成为主要的稳定问题。
（4）适时引入1000千伏特高压输电，可为直流多馈入的受端电网提供坚强的电压和无功支撑，有利于从根本上解决500千伏短路电流超标和输电能力低的问题。
特高压直流输电技术主要特点（1）特高压直流输电系统中间不落点，可点对点、大功率、远距离直接将电力送往负荷中心。
在送受关系明确的情况下，采用特高压直流输电，实现交直流并联输电或异步联网，电网结构比较松散、清晰。
（2）特高压直流输电可以减少或避免大量过网潮流，按照送受两端运行方式变化而改变潮流。
特高压直流输电系统的潮流方向和大小均能方便地进行控制。
（3）特高压直流输电的电压高、输送容量大、线路走廊窄，适合大功率、远距离输电。
（4）在交直流并联输电的情况下，利用直流有功功率调制，可以有效抑制与其并列的交流线路的功率振荡，包括区域性低频振荡，明显提高交流的瞬时、动态稳定性能。
（5）大功率直流输电，当发生直流系统闭锁时，两端交流系统将承受大的功率冲击。
特高压交直流输电的优缺点对比

特高压交直流输电的优缺点对比一、直流输电技术的优点1。
经济方面：（1)线路造价低。
对于架空输电线,交流用三根导线,而直流一般用两根，采用大地或海水作回路时只要一根，能节省大量的线路建设费用。
对于电缆，由于绝缘介质的直流强度远高于交流强度，如通常的油浸纸电缆,直流的允许工作电压约为交流的3倍，直流电缆的投资少得多.（2)年电能损失小.直流架空输电线只用两根,导线电阻损耗比交流输电小;没有感抗和容抗的无功损耗;没有集肤效应,导线的截面利用充分。
另外，直流架空线路的“空间电荷效应”使其电晕损耗和无线电干扰都比交流线路小。
所以,直流架空输电线路在线路建设初投资和年运行费用上均较交流经济。
2.技术方面：(1)不存在系统稳定问题，可实现电网的非同期互联。
由此可见，在一定输电电压下，交流输电容许输送功率和距离受到网络结构和参数的限制，还须采取提高稳定性的措施，增加了费用.而用直流输电系统连接两个交流系统,由于直流线路没有电抗，不存在上述稳定问题。
因此,直流输电的输送容量和距离不受同步运行稳定性的限制，还可连接两个不同频率的系统，实现非同期联网，提高系统的稳定性.（2）限制短路电流.如用交流输电线连接两个交流系统,短路容量增大，甚至需要更换断路器或增设限流装置。
然而用直流输电线路连接两个交流系统,直流系统的“定电流控制'，将快速把短路电流限制在额定功率附近,短路容量不因互联而增大。
（3）调节快速，运行可靠。
直流输电通过可控硅换流器能快速调整有功功率,实现“潮流翻转"（功率流动方向的改变），在正常时能保证稳定输出，在事故情况下，可实现健全系统对故障系统的紧急支援，也能实现振荡阻尼和次同步振荡的抑制.在交直流线路并列运行时，如果交流线路发生短路,可短暂增大直流输送功率以减少发电机转子加速，提高系统的可靠性。
(4）没有电容充电电流。
直流线路稳态时无电容电流，沿线电压分布平稳,无空、轻载时交流长线受端及中部发生电压异常升高的现象,也不需要并联电抗补偿。
