小球运动仿真教程
自由落体运动模拟
（一）自由落体ABAQUS模拟问题描述：实心小球直径D=100mm，从距离铁板（相当于地面上放置一铁板）900mm处掉落（指小球最下端点离铁板900mm，球心实际离铁板上表面950mm）。
材料属性小球密度：7.8e-9，弹性模量E：2.1e5，泊松比：0.3；铁板按小球材料属性一样设置。
ABAQUS 仿真模拟：步骤1：建立小球和铁板模型，可以通过第三方软件UG或者CATIA建立，也可以用ABAQUS 直接建立，这里不详述，建立的三维模型见下：步骤2：先在PART里面对小球进行处理，方便后面操作，如上图把小球分割成几部分。
建立材料属性：如上给定，建立即可，然后建立实体均值截面，在赋给小球和铁板就行了，这里不赘述，见下面两图。
步骤3：装配。
建立模型的时候预先把位置定位好，装配的时候直接装配就行，不用再定位，定位后如下图：步骤4：建立显示动力分析步，几何非线性打开，建立一个Step就行了，时间默认设置1秒，不作改动，如下图：步骤5：建立球外表面与铁板上表面的接触对，第一表面选择球，第二表面选择铁板，摩擦系数可以不设置，也可以设置得很小，这里影响不大，如上图所示。
步骤6：施加载荷和边界条件：首先固定铁板下表面，然后对球施加重力加速度g：如下几图：在对球施加重力加速度g时，区域选择小球的整个区域；对铁板施加固定约束时，选择铁板下表面即可。
步骤7：划分网格：小球整体布种子10，铁板整体布置种子50，点击划分就OK了，单元的选择都默认就行，不需要作修改，划分好的网格见下。
步骤8：建立JOB，计算即可.总结说明：最后小球在0.42S左右与铁板碰撞，最后回弹挑起。
（二）ABAQUS 质量放大探讨质量缩放（mass scaling）放大的究竟是什么，怎么确定合理的质量放大系数？1. 先通过模拟仿真实验来看，自由落体运动，只有重力作用(G=mg)，没有其它外力。
上面仿真,分析步都没有设置质量放大系数，运算结果与计算自由落体运动公式（位移S=12g^2t）的位移结果基本一致。
弹性小球弹跳效果制作PPT教程
第一步：都知道的秘密
选择小球→动画→添加动画→直线→持续时间1秒
第二步：隐藏的秘密
设置动画选项，参数如图Biblioteka 播放试试有没有点儿
感觉
差点火候啊
高潮 来了
第三步：一般人不能说的秘密
删除已有动画→复制小球→先选圆球再选扁球→NT→平滑过渡
此时的动画窗格 秘密藏在 动画窗格
以上是一次完整的往返动画
复制动画 两种方法
哦，我能想到的
方法1
+
方法2
复制 粘贴
上一动画之后
第三步：一般人不能说的秘密
调整动画
圆球 扁球 相同 设置
第三步：一般人不能说的秘密
全选两球并复制→删除拷贝的动画→先选扁球再选圆球→NT→平稳过渡
第三步：一般人不能说的秘密
设置拷贝球动画
圆球 扁球 相同 设置
第三步：一般人不能说的秘密
全选拷贝两球拖动到原有小球上并完全重合→为原有/拷贝球分别设置消失/出现动画
@菜鸟PPT
教程
打造逼真弹性小球运动效果
一个弹性小球自由落体动画如何在PPT中实现
速度因为受重力影响 越来越快 形状因为受阻力影响 会慢慢变形 触地的一瞬间 速度最大 形变最大
到达最高点 速度最小 形变最小 形状因为受阻力影响 会慢慢复原 速度因为受重力影响 越来越慢
假设
没有能量损失 上页假设都成立
小球弹跳仿真
Matlab仿真技术作品报告题目:基于MATLAB的小球弹跳仿真系（院）：专业：班级：学号：姓名：指导教师：学年学期:~ 学年第学期年月日设计任务书摘要matlab的应用领域非常广泛，从基本的线性代数、泛函分析，到应用广泛的信号处理、可控制系统、通信系统，直到神经网络、小波理论等最新技术领域。
为了体现matlab这个语言工具的应用，所以以本次课程设计为小小的实例，来体现它的应用价值。
本次课程设计思想来源于基础实验课的第一次实验，不过在此基础上提高了难度，综合运用了整个matlab课程中所学到的知识。
第一次关于小球弹跳的实验只是把它的轨迹图用绘图方法制作出来，而且物理情景简单，初始速度为0，高度为1，小相当于竖直下落过程，所以让我想到在此基础上深入挖掘，做一个初始速度、初始高度和衰减系数都可以通过输入来确定，可以描绘出小球弹跳的整个动态过程，而这一切正是matlab仿真技术可以解决的问题，也是体现这门课程的主要特色所在。
关键词初始速度、初始高度、衰减系数、动态、simulink、GUI 界面、仿真图形一、绪论MATLAB语言是一种以矩阵运算为基础的交互式程序语言。
它集成度高，使用方便，输入简捷，运算高效，内容丰富，并且很容易有用户自行扩展。
与其它计算机语言相比，MATLAB具有以下特点：（1）、MATLAB是以解释方式工作，输入算是立即得出结果，无需编译，对每条语句解释后立即执行。
若有错误也立即作出反应，便于编程者马上改正。
这些都大大减轻了编程和调试的工作量。
（2）、变量的多功能性。
每个变量代表一个矩阵，可以有mn 个元素；每个元素都可以看做一个复数；矩阵的行数列数无需定义，MATLAB会根据用户输入的数据形式，自动决定一个矩阵的阶数。
（3）、运算符号的多功能性。
所有的运算，包括加减乘除、函数运算都对矩阵和复数有效。
（4）、语言规则与笔算式相似。
（5）、强大而简易的作图功能。
能根据输入数据自动确定坐标绘图；能规定多种坐标（极坐标、对数坐标等）绘图；能绘制三维坐标中的曲线和曲面；可设置不同的颜色、线型、视角等，如果数据齐全，往往只需要一条命令即可给出相应的图形。

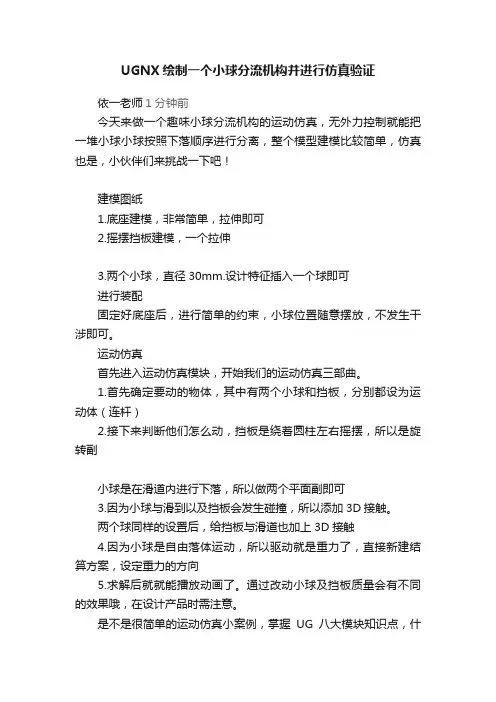

UGNX绘制一个小球分流机构并进行仿真验证
