包络检波器
二极管峰值包络检波器的设计
二极管峰值包络检波器的设计峰值包络检波器是一种广泛应用于无线通信和雷达系统中的电路，用于从调制信号中提取出包络信号。
与常规的整流电路不同，峰值包络检波器能够准确地提取出输入信号的包络，同时不失真信号的高频特性。
本文将介绍如何设计一个基于二极管的峰值包络检波器。
首先，让我们了解一下峰值包络检波器的工作原理。
该电路的基本原理是利用二极管的非线性特性，使得输入信号的正半周被整流为直流信号，并在其中一个时刻保持其峰值。
下面是该电路的基本结构图：```+---------+IN---，---->OU+---------+```图中的IN表示输入信号，OUT表示输出信号。
接下来，我们将介绍该电路的设计步骤。
第一步是选择合适的二极管。
峰值包络检波器的设计需要选择具有合适的非线性特性的二极管。
一般情况下，选择肖特基二极管或者高速稳压二极管。
第二步是选择合适的电容。
电容的选择应尽可能大，以便提高信号的低频响应。
一般情况下，选择0.1μF或更大的电容。
第三步是确定电路的截止频率。
峰值包络检波器的截止频率取决于输入信号的最高频率和电容的值。
一般情况下，选择截止频率为输入信号频率的两倍。
第四步是电路的仿真。
可以使用电路仿真软件如Multisim或者LTSpice来模拟电路的性能，以便调整参数并优化电路性能。
第五步是实际的电路实现。
根据仿真结果，选择合适的元器件并进行电路布局和焊接。
注意保持元器件的引脚长度一致，以减少对信号的串扰。
第六步是电路的测试和调试。
使用信号发生器输入不同频率和幅度的信号，并使用示波器观察输出信号的波形和幅度。
根据测试结果，调整元器件的数值以实现最优性能。
最后，设计完成的峰值包络检波器可以应用于无线通信系统或雷达系统中。
包络检波器的工作原理
包络检波器的工作原理包络检波器是一种广泛应用于通信和无线电领域的电路设备，它的主要功能是将调制信号转换为包络信号。
本文将从工作原理、应用领域和性能特点三个方面来介绍包络检波器。
一、工作原理包络检波器的工作原理基于调制信号的包络特性。
调制信号一般是由高频信号和低频信号叠加而成，高频信号携带着低频信号的变化信息。
而包络检波器的任务就是从这个叠加信号中提取出低频信号的包络。
其基本的工作流程如下：1. 高频信号的输入：调制信号通过射频输入端口进入包络检波器。
2. 幅度限制：射频信号经过一个幅度限制器，将其幅度限制在一个合适的范围内，以便后续处理。
3. 信号整流：幅度限制后的信号通过整流器，将其转换为全波整流信号。
整流器一般采用二极管或晶体管的整流电路。
4. 低通滤波：全波整流信号通过一个低通滤波器，滤除高频成分，只保留低频成分。
低通滤波器一般采用电容和电阻的组合。
5. 包络输出：经过低通滤波器后的信号即为原调制信号的包络信号，通过包络输出端口输出。
二、应用领域包络检波器在通信和无线电领域有着广泛的应用。
其中一些主要的应用领域包括：1. 通信系统：包络检波器常用于解调调幅信号，在调制解调器中起到关键作用。
它可以提取出调制信号中的低频成分，恢复出原始的基带信号。
2. 无线电广播：在广播领域，包络检波器用于接收和解调广播信号，将其转换为音频信号。
这样听众就可以通过收音机收听到广播节目。
3. 无线电测量：在无线电测量中，包络检波器可用于测量无线电信号的幅度和变化情况。
例如，可以用来测量雷达回波信号的幅度，从而判断目标的距离和速度。
4. 音频处理：包络检波器也可用于音频处理，例如语音信号的增强和音频信号的压缩等。
三、性能特点包络检波器具有一些重要的性能特点，这些特点对于保证其正常工作和提高性能至关重要。
1. 带宽：包络检波器的带宽决定了其能够处理的信号频率范围。
通常情况下，带宽越宽，包络检波器能够处理的信号频率范围就越大。
简述二极管峰值包络检波器工作原理
简述二极管峰值包络检波器工作原理
二极管峰值包络检波器是一种检波器,用于检测电路中的高频信号。
其工作原理基于二极管的特性,即当二极管的正向电压超过其正向导通电压时,二极管会发出峰值包络信号。
二极管峰值包络检波器的工作原理如下:
1. 将正极和负极连接在一起,将二极管连接到交流电源负极上,并控制正极上的正向电压,使其不超过二极管的正向导通电压。
2. 当正极上的正向电压超过二极管的正向导通电压时,二极管会发生正向电阻放电,向电源负极发出峰值包络信号。
3. 由于二极管的正向电阻,当正向电压减小时,峰值包络信号也会减小。
4. 通过屏幕或显示器可以检测到输出信号的峰值包络。
需要注意的是,二极管峰值包络检波器的主要缺点是其输出信号的频率较低,而且存在非线性失真。
因此,一般用于检测低频信号。
包络检波器的工作原理
包络检波器的工作原理
包络检波器是一种用于提取模拟信号包络的电路或设备。
它可以将复杂的信号拆分成不同的频率分量，并且可以准确地确定信号的包络。
包络检波器的工作原理有以下几个步骤：
1.信号输入。
输入的信号可以是任意的模拟信号，包括声音、振动信号、电报信号等等。
信号被输入到电路中，经过处理后输出。
2.条件修正。
输入的信号经过一个条件修正电路，用于抑制高频噪声和干扰。
3.整流器。
信号通过整流器进行波形变换。
整流器可以将输入信号中的负半周期变成正半周期，从而得到更加平稳的输出信号。
4.低通滤波器。
信号通过一个低通滤波器，去除高频噪声和干扰频率。
这样可以得到一个更加精确的包络信号。
5.增益控制器。
通过一个增益控制器来控制输出信号的电平，并进行放大。
6.输出。
输出的信号就是原始信号的包络。
这个信号可以被用于许多不同的应用，包括振动测量、信号监测和音乐合成等。
需要注意的是，包络检波器只能处理模拟信号，而不能处理数字信号。
此外，在一些应用中，包络检波器可能会扭曲输入信号的相位，因此需要进一步研究和调整以确保正确的信号处理。

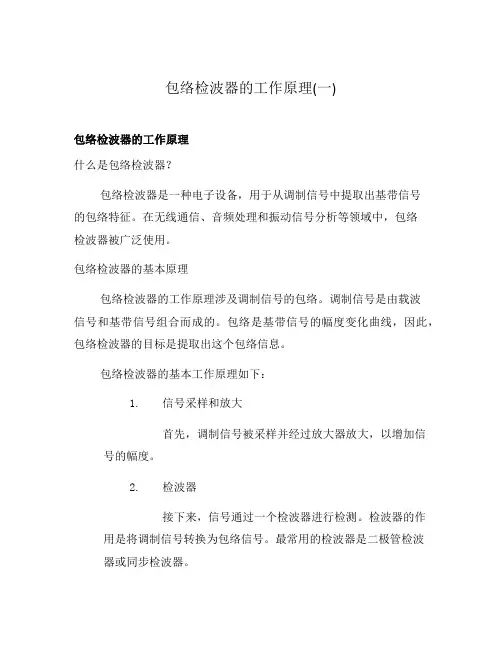

包络检波器的工作原理(一)
包络检波器的工作原理(一)包络检波器的工作原理什么是包络检波器？包络检波器是一种电子设备，用于从调制信号中提取出基带信号的包络特征。
在无线通信、音频处理和振动信号分析等领域中，包络检波器被广泛使用。
包络检波器的基本原理包络检波器的工作原理涉及调制信号的包络。
调制信号是由载波信号和基带信号组合而成的。
包络是基带信号的幅度变化曲线，因此，包络检波器的目标是提取出这个包络信息。
包络检波器的基本工作原理如下：1.信号采样和放大首先，调制信号被采样并经过放大器放大，以增加信号的幅度。
2.检波器接下来，信号通过一个检波器进行检测。
检波器的作用是将调制信号转换为包络信号。
最常用的检波器是二极管检波器或同步检波器。
3.低通滤波器检波器输出的信号经过一个低通滤波器，以去除高频噪声和杂散成分。
低通滤波器只允许低频信号通过。
4.包络输出经过滤波后，包络信号被提取出来，并作为最终输出。
这个包络信号反映了原始信号的幅度变化。
包络检波器的实现方式包络检波器可以通过不同的方式实现，下面是几种常见的实现方式：1.基带检波法基带检波法是最简单的包络检波器实现方式。
它直接对信号进行检波和滤波，以提取出基带信号的包络。
2.同步检波法同步检波法通过一个参考信号和原信号进行相乘，然后通过低通滤波，以提取出包络信息。
3.包络追踪法包络追踪法通过追踪原始信号的包络，实时调整检波器的阈值，以适应信号的动态变化。
包络检波器的应用包络检波器在许多领域中具有重要的应用价值，包括但不限于以下方面：•无线通信：在无线通信系统中，包络检波器用于解调和恢复原始信号，以实现语音和数据的传输。
•音频处理：在音频处理中，包络检波器可用于提取声音信号的包络特征，以实现音频增益调节、压缩等功能。
•振动信号分析：包络检波器也被广泛用于振动信号分析领域，用于监测和诊断机械系统的状态。
结论通过上述的介绍，我们了解了包络检波器的工作原理和应用。
作为一种重要的信号处理工具，包络检波器在多个领域中发挥着关键作用。
第十八讲：包络检波器、本章小结、举例
信号+白噪 声
X (t )
窄带中放 包络检波
YD (t )
X (t ) Ac 1 amn (t ) cos 2f ct nc (t ) cos 2ft ns (t )sin 2ft [1 amn (t ) nc (t )]cos 2f ct ns (t )sin 2f ct A(t ) cos(2f ct (t ))
ˆ ()sin Rc () Rs () RY ()cos 0 R Y 0 ˆ ()cos Rcs () RY ()sin 0 R Y 0
以上三个等式无须背，但要能够证明。
掌握窄带正态噪声的包络与相位一 维分布的推导过程。
概 率 密 度 特 性 窄带正态噪声包络分布
输出信噪比与输入信噪比不是按比例下降，而是急
剧下降，这是由包络检波器的非线性解调特性引起
的，通常称这种效应为门限效应（欺负小信号）。
可见，包络检波只适合大信噪比的情况，对小信号， 需要采用相干解调。
3. 平方律包络检波器
A(t )
2
2 A [1 am ( t )] n ( t ) n c s (t ) n c 2
包络检波器窄带中放包络检波xtdyt??1cos2amtcos2ntsin2nt1cos2ntsin2ntcos2atcos2atttcnccsnccscxtaftftftamtftftftcft?????????????????????信号白噪声??22s1cncataamtntnt????1t1scnttgmatnt?????????22s21111cncscnccncataamtntntntaamtntaamtnt????????????????1在大信噪比的情况下1cncataamtnt???ca是直流分量可通过隔直电路去掉所以包络检波器的输出为dcncytaamtnt??dcncytaamtnt??信号与噪声是可分离的输出的信噪比为2c22n2ccdaamtsnrent?2c22n002aamtnb?包络检波器输入的信噪比为?ent?22c2c22n2012114ntaamtaamtsnrnb????????假定0nmt?2c22n22n022c2n22n022114diaamtnbamtsnrsnraamtamtnb????????cos2nmamtft??当全调制23disnrsnr?包络检波器信噪比有损失2在小信噪比的情况下??22s2c22c2s1121cncncncataamtntntaamtaamtntntnt??????????小信号时忽略小信号时忽略2c2s2c2s211ntcncaamtntntntnt?????2c2s2c2s11ntcncaamtntntntnt???????????2c2s2c2s11ntcncaamtntatntntnt???????????2c2s2c2s1cncaamtntntntntnt?????1costncnnatataamt????1costdncnnytataamt????信号与噪声无法分开有用信号淹没在噪声中
包络检波器的设计与实现
包络检波器的设计与实现包络检波器的设计原理是基于信号的幅度调制（AM）特性。
在AM信号中，载频信号的振幅被调制成与待传输信息的振幅成正比的高频信号。
包络检波器可以将这个高频信号转换成与它的包络成正比的直流电压。
其整体设计由输入滤波器、偏置电路、包络检波、滤波器和输出级组成。
输入滤波器的作用是去除输入信号中的高频分量。
这是因为高频信号主要包含了信号的幅度信息，所以必须先去除它们，以便后续的包络检波和滤波处理。
常用的滤波器包括低通滤波器和带通滤波器，其选择取决于特定应用中信号频率的范围。
偏置电路的作用是为包络检波电路提供恒定的直流偏置电压。
这是因为包络检波电路只能工作在正电压范围内，所以必须将输入信号通过偏置电路上移至正半轴。
常用的偏置电路包括电路电源和耦合电容。
包络检波电路的核心部分是包络检波器。
它将经过滤波器和偏置电路处理过的信号转换成与输入信号包络成正比的直流电压。
常用的包络检波器包括二极管检波器和放大器检波器。
二极管检波器利用二极管的非线性特性实现包络检波，放大器检波器则通过将输入信号放大后再进行整流达到类似的效果。
滤波器的作用是去除包络检波后的直流电压中的噪声和高频分量。
这是因为在包络检波过程中，噪声和高频成分可能会被放大，所以需要通过滤波器进行去除。
常用的滤波器包括低通滤波器和带通滤波器，其选择取决于特定应用中的要求。
输出级的作用是将经过滤波处理的直流电压转换成易于读取和显示的模拟或数字信号。
在这一阶段中，可以使用模拟输出电路、数模转换器以及显示器等设备。
包络检波器的实现可以通过模拟电路、数字电路或其组合来完成。
模拟电路实现简单，但存在温度漂移、干扰和误差累积等问题；数字电路实现复杂，但可提供更高的精度和稳定性。
实际应用中，可以根据需求选择适当的实现方法。
包络检波器在通信、雷达、声波处理等领域中有着广泛的应用。
它可以用于解调和检测各种调幅信号，如振幅调制（AM）、频率调制（FM）和相位调制（PM）等。
包络检波器
从调幅波中恢复调制信号的电路，也可称为幅度解调器。
与调制器一样，检波器必须使用非线性元件，因而通常含有二极管或非线性放大器。
检波器分为包络检波器和同步检波器。
前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。
后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号（相干信号）。
同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。
包络检波器图1是典型的包络检波电路。
由中频或高频放大器来的标准调幅信号u a(t)加在L1C1回路两端。
经检波后在负载R L C上产生随u a(t)的包络而变化的电压u(t)，其波形如图2所示。
这种检波器的输出u(t)与输入信号u a(t)的峰值成正比,所以又称峰值检波器。
包络检波器的工作原理可用图2的波形来说明。
在t1<t<t2时间内,输入信号瞬时值u a(t)大于输出电压u(t)，二极管导通,电容C通过二极管正向电阻r i充电,u(t)增大;在t2<t<t3时间内,u a(t)小于u(t)，二极管截止，C通过R L放电，因此u(t)下降；到t3以后,二极管又重新导电,这一过程照此重复不已。
只要R L C选择恰当,就可在负载R L C上得到与输入信号包络成对应关系的输出电压u(t)。
如果时间常数R L C 太大，放电速度就会放慢,当输入信号包络下降时,u(t)可能始终大于u a(t)，造成所谓对角切割失真(图2)。
此外，检波器的输出通常通过电容、电阻耦合电路加到下一级放大器，如图1中虚线所示。
如果R g太小,则检波后的输出电压u(t)的底部即被切掉，产生所谓的底部切割失真。
同步检波器图3为同步检波器的框图。
模拟相乘器的一个输入为一单频调制的单边带调幅信号，即u s(t)＝U m cos(ωc t＋Ωm t),其中ωc为载波信号角频率,Ωm为调制信号角频率；另一输入是本机产生的相干信号，即u c(t)＝U c cos ωc t,则乘法器的输出电压u0(t)与u S(t)和u c(t)的乘积成正比，即u0(t)=Kus*(t)uc(t)式中K为一比例常数。
峰值包络检波器检波原理及失真分析
峰值包络检波器检波原理及失真分析峰值包络检波器（Peak Envelope Detector）是一种常用的信号检波器，用于提取连续波中的包络信号。
它在实际电路中广泛应用于无线通信系统、音频处理以及振动测量等领域。
本篇文章将介绍峰值包络检波器的工作原理，并对其可能出现的失真进行分析。
首先，在整流阶段，输入信号经过一个非线性元件，通常是二极管或晶体管。
这个非线性元件将负半周信号转化为正半周信号，使得原始信号变为一个全波整流信号。
接下来，在低通滤波阶段，全波整流信号经过一个低通滤波器，用于去除高频分量。
低通滤波器的作用是平滑整流信号，提取出包络信号。
首先，幅度失真是由于非线性元件的存在导致的。
实际的二极管或晶体管并非完全理想的，它们具有一定的非线性特性。
这种非线性特性使得在输入信号较小时，输出信号的整流效果较差，从而引起幅度失真。
其次，相位失真是由于低通滤波器的存在导致的。
低通滤波器需要一定的时间来响应输入信号的变化，因此会引起输出信号的相位滞后。
这种相位滞后可能会导致包络信号的形态发生改变，从而引起相位失真。
为了减小幅度失真和相位失真，可以采取一些措施。
在非线性元件的选择上，可以选择具有较小非线性特性的二极管或晶体管，使得幅度失真较小。
在低通滤波器的设计上，可以选择具有较小的时延和相位失真的滤波器，使得相位失真较小。
此外，还可以采用自适应控制的方法，根据信号的幅度变化调整非线性元件的工作状态，从而提高峰值包络检波器的性能。
总结起来，峰值包络检波器是一种广泛应用于信号处理领域的常用检波器。
它通过整流和低通滤波的方式提取出输入信号的包络信号。
然而，在实际应用中可能会引起幅度失真和相位失真。
为了减小失真，可以采取一些措施，如选择合适的非线性元件和低通滤波器，以及采用自适应控制的方法。
通过这些方法，可以提高峰值包络检波器的性能，更好地应对实际应用的需求。
包络检波器课程设计
包络检波器课程设计一、课程目标知识目标：1. 学生能理解包络检波器的基本原理，掌握其工作流程和电路组成。
2. 学生能掌握包络检波器的性能参数及其影响因素，并能运用相关公式进行计算。
3. 学生了解包络检波器在无线电通信中的应用，了解不同类型的检波器及其特点。
技能目标：1. 学生能够独立搭建并调试简单的包络检波器电路，观察其工作状态，分析实验现象。
2. 学生能够运用所学知识，解决实际应用中与包络检波器相关的问题，提高实际操作能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索无线电通信领域的热情。
2. 培养学生的团队协作意识，提高沟通与交流能力，培养共同解决问题的精神。
3. 增强学生的环保意识，让他们认识到电子设备在实际应用中应遵循节能、环保的原则。
课程性质：本课程为电子技术专业课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生已具备一定的电子基础知识和实验操作能力，对无线电通信有一定了解。
教学要求：注重理论与实践相结合，强化学生的动手能力，培养解决实际问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际工作中，提高综合素养。
二、教学内容1. 理论教学：a. 包络检波器的基本原理及其在无线电通信中的应用。
b. 包络检波器的电路组成、工作流程和性能参数。
c. 不同类型的包络检波器及其特点。
d. 影响包络检波器性能的因素及其计算方法。
2. 实践教学：a. 搭建并调试简单的包络检波器电路，观察实验现象。
b. 分析实验结果，探讨影响包络检波器性能的各种因素。
c. 针对实际应用中的问题，设计改进方案，提高包络检波器性能。
教学大纲安排：第一周：包络检波器的基本原理及其应用。
第二周：包络检波器的电路组成、工作流程和性能参数。
第三周：不同类型的包络检波器及其特点。
第四周：影响包络检波器性能的因素及其计算方法。
第五周：实践操作，搭建并调试包络检波器电路。
第六周：分析实验结果，探讨问题解决方案。
包络检波器的工作原理
包络检波器的工作原理
包络检波器是一种用于提取封包信号的幅度变化的设备。
它的工作原理基于调幅（AM）信号的结构。
在调幅信号中，信号的幅度会随着基带信号的变化而变化。
包络检波器利用这个特性，将称为载波的高频信号与基带信号相乘，并通过低通滤波器进行滤波，以提取出信号的幅度变化部分。
具体而言，工作中可以将调幅信号分为三个分量：载波信号、音频信号和包络信号。
载波信号是高频信号，可以用正弦波表示。
包络信号是调幅信号的幅度变化部分，也是我们所关心的部分。
音频信号是基带信号，通过调制过程将其嵌入到载波信号中。
来自接收器的调幅信号首先经过一个功率放大器增强信号强度，接着通过一个解调器将高频载波信号与底层音频信号和包络信号分离。
然后，载波信号和底层音频信号通过相乘的方式得到最终的调幅信号。
最后，该调幅信号通过低通滤波器，滤除高频载波信号，只剩下包络信号。
包络检波器的输出信号就是提取出的包络信号，它可以用来表示原始信号的幅度变化。
包络检波器常常用于无线通信、音频处理和许多其他应用中，以提取信号的幅度信息。
大信号检波器电路--串联型二极管峰值包络检波器
大信号检波器电路--串联型二极管峰值包络检波器大信号（0.5V以上）检波器，也称包络检波器。
1、串联型二极管峰值包络检波器该种检波器的原理电路如图5.5-10A所示。
在电路中，信号源U1、二极管VD和检波负载RLCL是串联相接的，故称之为串联型二极管峰值包络检波器。
电路是利用VD单向导电和检波负载RLCL充放电而工作的。
VD的寻通与否决定于高频输入电压U1和输出电压UO（即电容CL上的电压UCL）之差（U1-U 0），在高频信号正半周（U1-U0）﹥0期间VD导通，流过VD的高频电流ID对CL导通时充电，充电时间常数为RDCL（RD很小为VD导通时的内阻）很小，U0在很短时间内就接近高频电压最大值。
在（U 1-U0）﹤0期间，VD截止，电容CL通过RL放电，由于放电时间常数RLCL（》RDCL）远大于高频信号周期，故放电很慢，这样不煌地循环反复充放电，就得到如图5.5-10B中电压波形。
由于U0与U1的幅度相当接近，峰值包络检波由此而得名。
图5.5-10C为检波二极管电流电压波形，ID呈脉冲状，其幅度随U1包络的变化而变化，ID中含有的平均电流UDEV在负载RL上的压降即为输出电压UO。
可以证明，当U1=UC（1+MACOSOT）COSOCT时UO中调制信号分量UOO为：式中θ为二极管导通时通角之半，它为仅与RD与RL有关的一个常数。
θ、RL、RD三者的关系为：R1D决定于θ，即取决于RD/RL，因此，也可根据RD/RL值，通过表5.5-3查出R1D值。
包络检波器常有两种非线性失真：一是对角切割失真、二是负峰切割失真。
图5.5-11示出对角切割失真情况。
产生该种失真的原因是检波电路的时间常数RLCL选得过大，以使电容CL的放电速率跟不上包络变化速率所造成的。
为了避免对角切割失真的产生，对于单音调制选取时间常数RLCL时必须满足下式上式表明，MA的欧越大，包络下降速度越快，避免产生对角切割失真所要求的RLCL值就越小。
包络检波原理
包络检波原理
包络检波是一种常见的信号处理技术，用于从调制信号中提取包络信息。
其原理基于调制信号的包络形状与原始信号的振幅有关。
以下是包络检波的原理及过程。
首先，将调制信号通过一个带宽足够宽的高频载波进行调制，产生调制信号的调制波。
调制波具有频率高于原始信号的特点。
然后，通过一个包络检波器对调制波进行处理。
包络检波器通常由一个非线性元件（如二极管）和一个低通滤波器组成。
非线性元件对调制波进行整流，即将负半波进行翻转使之与正半波一致，得到的信号称为全波整流信号。
全波整流信号的振幅与调制波的包络形状密切相关。
最后，将全波整流信号通过低通滤波器进行滤波，去除掉高频成分，得到的信号即为调制信号的包络。
包络信号的振幅随时间变化，反映了原始信号的振幅变化情况。
包络检波广泛应用于各种领域，例如通信系统中的调制解调器、医学领域中的心电图分析等。
它能够提取原始信号的振幅信息，对信号的分析和处理起到重要作用。
二极管包络检波器实验
列二极管的参数请见书后附表。
负载RL和C的选择 设计时考虑的原则：
a.
,
即C对载频等效旁路，对低频等效开路.
b.C»Cd,C大相应Cd的作用减小，从而可忽略不 计.
c.从系统而言:RL↑→Ri↑,RL↑→Kd↑,即负载 增加，对输入阻抗提高及传输效率的改善有利.
若输入US＝UC（1＋mcosΩt）cosωct 则检波输出U0＝KdUC（1＋m cosΩt） 2.输入阻抗高：
Zi可等效为一个电容Ci和一个电阻Ri并联。Ri 大小与检波器内阻及导通角有关。 Ci与结电 容及引线分布电容有关。可见Ri越大, Ci越小， 则检波电路对前级（谐振中放）的影响小。理 论分析可按功率守恒计算Ri，即有
实验说明及思路提示
二极管检波器工作原理及性能要求
大信号包络检波器其用途就是从调幅波中取出 低频调制信号。常用的是二极管检波，它是通过 二极管的非线性伏安特性进行频率变换，再通过 低通平滑滤波完成检波作用的。原理电路如图4。
对检波器的基本性能要求有： 1.传输系数Kd大：
图4.检波器原理电路图如下：
图1.检波器实验电路图如下：
输入调幅波形如下：uAM Ucm 1 mcostcosct
检波输出图形如下：uo kdUcm 1 mcost
2. 惰性失真： 仿真条件：Uim＝1V，F＝1KHZ,RL＝10KΩ，接 入0.1μf电容，m＝50％，检波输出波形如图8。
3.底部切割失真：
仿真条件:Uim＝1V，F＝1KHZ，RL＝20kΩ,不 接入0.1uf电容，m＝50%，输出波形如图9。
Kd=UΩm/mUim=0.25/0.3≈0.83 检波器输入输出波形对比图如下：
包络检波器
(2) RLC 和 C 的选择 的乘积值. 首先根据下述考虑确定 RLC 的乘积值. 1)从提高检波电压传输系数和高频滤波能力考虑, 从提高检波电压传输系数和高频滤波能力考虑, 应尽可能大.工程上, RL应尽可能大.工程上,要求它的最小值满足下列条件
RL C = 5 ~ 10
ωc
2)从避免惰性失真考虑,允许 RLC 的最大值满足下 从避免惰性失真考虑, 2 列条件 1 M a max RLC ≤ max M a max 工程分析时, 工程分析时,取 RLC max ≤ 1.5 即可 .
2.性能指标
Vm υo = = cos θ (1) 检波效率: η d = 检波效率: M aVim Vim
(4.4.1) )
可以证明 θ =
3
3π gD R
i
(4.4.2) )
(2)等效输入电阻 R 等效输入电阻
Ri =
1 RL 2
(4.4.3)
证明:功率守恒,输入功率: :功率守恒,输入功率: 输出功率: 输出功率: Vav = (ηdVim ) = Po
4.4.1
(2)底部切割失真(负峰切割失真) 底部切割失真(负峰切割失真) 负峰切割失真产生的原因: 负峰切割失真产生的原因: 与交流(音频) 检波器的直流负载阻抗 Z L (0) 与交流(音频)负载阻抗 不相等, 太大时引起的. Z L () 不相等,而且调幅度 M 太大时引起的.
a
通常情况下,检波器输出须通过耦合电容 CC 通常情况下, 与输入等 效电阻为 Ri 2 的低频放大 器相连接, 器相连接,如 图4.4.7所示. 4.4.7所示. 所示
① 为保证所需的检波输入电阻 Ri ,RL 的最小值应满足 下列条件
包络检波器的设计与实现
包络检波器的设计与实现首先，我们来介绍包络检波器的基本原理。
包络检波器的主要任务是提取模拟信号的包络线。
包络线是信号幅度变化的轨迹，一般情况下是信号瞬时幅度的绝对值。
包络检波器的设计要求对信号进行平滑处理，使得输出信号能够准确地反映信号的变化趋势。
包络检波器的设计可以分为两个主要阶段：信号预处理和包络提取。
信号预处理主要包括信号滤波和增益调整，以便使得输入信号适合包络提取的算法。
信号滤波可以采用低通滤波器实现，使得高频噪声被滤除，从而提高包络提取的准确度。
增益调整则是为了保证被测信号的幅度能够适应检测电路的工作范围。
包络提取可以采用多种方法，如整波检波和平滑滤波等。
整波检波是一种简单且常见的包络提取方法，其原理是将信号的负半周翻转，再与原信号进行加和。
平滑滤波则是通过一系列滤波器对信号进行多次滤波，使其变得平滑。
一般来说，平滑滤波具有更好的稳定性和性能，但是对于需要高速包络检测的应用来说可能存在一些不足。
在包络检波器的实现中，我们可以选择使用模拟电路或数字电路。
模拟电路一般采用运算放大器、二极管等元器件构成，实现简单，响应速度快，但存在灵敏度不高、抗干扰能力不足等问题。
相比之下，数字电路需要进行模数转换和复杂的算法处理，但能够实现高精度、高灵敏度的包络检测。
总结起来，包络检波器的设计与实现需要考虑信号预处理和包络提取两个阶段。
信号预处理主要包括滤波和增益调整，以使输入信号适用于包络提取算法。
包络提取可以采用整波检波或平滑滤波等方法，选择合适的方法根据具体应用需求来定。
最后，根据具体要求选择模拟电路或数字电路进行实现。
[1]张生波.新局域网检测方法的研究与设计[D].河北工程大学。
[2]张吉利，张忠林.基于非平衡传输线的数字孔径雷达微弱信号数处理策略[J].北京航空航天大学学报，2024[3]黄骏.高速数字包络检测芯片的设计与实现[D].北京邮电大学。
包络检波器
目录前言 (1)1包络检波器设计原理 (2)1.1原理框图 (2)1.2原理电路 (2)1.3工作原理分析 (3)1.4 峰值包络检波器的应用型输出电路 (5)1.5 电压传输系数 (5)1.6检波器的惰性失真 (7)1.7检波器的底部切割失真 (7)2包络检波器电路设计 (9)3包络检波器电路的仿真实现与分析 (10)3.1Multisim10 使用介绍 (10)3.2包络检波器电路的仿真电路 (12)3.3包络检波的惰性失真 (13)3.4包络检波的底部切割失真 (15)3.5检波器电压传输系数计算 (16)课设总结 (17)参考文献 (18)前言无线通信的发展经历了三个阶段，首先，远古时期的手段是用烽火和旗语。
其次，到近代出现了有线通信，其中著名的发明就是1837年Morse发明得电报和1876年Bell发明的电话。
电话的发明加速了通信领域的发展，为无线通信的出现奠定了坚实的基础。
无线通信的出现加快了现代通信领域的飞速发展。
无线通信(Wireless Communication)是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式，近些年信息通信领域中，发展最快、应用最广的就是无线通信技术。
在移动中实现的无线通信又通称为移动通信，人们把二者合称为无线移动通信。
无线通信主要包括微波通信和卫星通信。
微波是一种无线电波，它传送的距离一般只有几十千米。
但微波的频带很宽，通信容量很大。
微波通信每隔几十千米要建一个微波中继站。
卫星通信是利用通信卫星作为中继站在地面上两个或多个地球站之间或移动体之间建立微波通信联系。
无线通信系统可以分为：信源、调制、高频功放、天线、高频小放、混频和解调。
其中解调就是从高频已调信号的过程，又称为检波。
对于振幅调制信号，解调就是从它的幅度变化上提取调制信号的过程。
解调是调制的逆过程，实质上是将高频信号搬移到低频段，这种搬移正好与调制的搬移过程相反。
振幅解调方法可以分为包络检波和同步检波。
包络检波原理范文
包络检波原理范文包络检波的原理是利用一个包络检波器，对调幅信号进行解调。
包络检波器的基本原理是将调幅信号转换为其包络信号，也就是振幅随时间变化的信号。
这样，通过检测包络信号的振幅变化，可以恢复原始的调幅信号。
具体来说，包络检波器由一个整流器和一个低通滤波器组成。
整流器的作用是将调幅信号转换为全波整流信号，消除原始调制信号的负半周。
然后，通过低通滤波器去除高频分量，只保留调制信号的低频部分。
整流器可以使用二极管来实现。
二极管在正半周时导通，将调幅信号通过；在负半周时截断，将调幅信号去除。
这样，在整流后，只保留了调幅信号的正半周，消除了负半周。
低通滤波器的作用是将整流后的信号进行平滑处理，只保留调制信号的低频成分。
低通滤波器可以使用RC电路来实现。
电容和电阻的组合可以形成一个低通滤波器，其截止频率决定了信号被通过的最大频率。
包络检波可以用于检测调幅信号的幅度调制深度和频谱特性。
调幅信号的幅度调制深度可以通过包络检波后的信号幅度与调制信号的最大幅度之比来确定。
频谱特性可以通过包络检波后的信号频谱分析来获得。
在实际应用中，包络检波广泛应用于调幅广播、通信系统以及振动传感器等领域。
在调幅广播中，包络检波可以将调幅信号转换为音频信号，用于音频放大和扬声器等设备。
在通信系统中，包络检波可以用于解调调幅信号，恢复原始的数字或模拟信号。
在振动传感器中，包络检波可以用于提取振动信号的幅度信息，用于机械故障诊断等应用。
总之，包络检波原理是一种用于检测调幅信号的方法，通过将调幅信号转换为其包络信号，恢复原始的调制信号。
它在很多领域有着广泛的应用，并且具有简单、有效的特点。
包络检波器的设计与实现
前言ﻩ11 设计目的及原理ﻩ21。
1设计目的和要求 (2)１。
１设计原理ﻩ22包络检波器指标参数的计算 (6)2。
1电压传输系数的计算 (6)2。
2参数的选择设置 (6)3 包络检波器电路的仿真.......................................................................................... ９3.１Ｍultｉsim的简单介绍.......................................................................... 1０3。
2 包络检波电路的仿真原理图及实现 (10)4总结 (13)5参考文献 (14)调幅波的解调即是从调幅信号中取出调制信号的过程，通常称为检波。
广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。
对调幅波来说是从它的振幅变化提取调制信号的过程；对调频波，是从它的频率变化提取调制信号的过程；对调相波，是从它的相位变化提取调制信号的过程。
工程实际中,有一类信号叫做调幅波信号,这是一种用低频信号控制高频信号幅度的特殊信号。
为了把低频信号取出来,需要专门的电路,叫做检波电路。
使用二极管可以组成最简单的调幅波检波电路.调幅波解调方法有二极管包络检波器、同步检波器。
目前应用最广的是二极管包络检波器,不论哪种振幅调制信号，都可采用相乘器和低通滤波器组成的同步检波电路进行解调.但是，对普通调幅信号来说,它的载波分量被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号,通常将这种振幅检波器称为包络。
为了生动直观的分析检波电路，利用最新电子仿真软件Mｕlｔisｉm11。
０进行二极管包络检波虚拟实验。
Ｍｕlｔiｓｉm具有组建电路快捷、波形生动直观、实验效果理想等优点。
计算机虚拟仿真作为高频电子线路实验的辅助手段,是一种很好的选择，可以加深学生对一些抽象枯燥理论的理解,从而达到提高高频电子线路课程教学质量的目的.1设计目的及原理1.1 设计目的和要求通过课程设计，使学生加强对高频电子技术电路的理解,学会查寻资料﹑方案比较，以及设计计算等环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
包络检波器
一、 实验目的
1、进一步理解调幅信号的解调原理和实现方法
2、掌握包络检波器的基本电路及低通滤波器RC 参数对检波器输出的影响
3、进一步理解包络检波器中产生失真的机理及预防措施
二、实验仪器
双踪示波器 数字频率计 直流稳压电源 字万用表
三、实验原理与实验电路
二极管包络检波器分为峰值包络检波和平均包络检波。
二极管峰值包络检波需要输入信号电压幅度大于0.5V ，检波器输出、输入之间是线性关系，故又称为线性检波。
输入回路提供调幅信号源。
检波二极管通常选用导通电压小、导通电阻和结电容小的点接触型锗管。
RC 电路有两个作用：一是作为检波器的负载，在两端产生解调输出的原调制信号电压；二是滤除检波电流中的高频分量。
为此，RC 网络必须满足R C c <<ω1且
R C
>>Ω1。
式中，c ω为载波角频率，Ω为调制角频率。
检波过程实质上是信号源通过二级管向负载电容C 充电和负载电容C 对负载电阻R 放电的过程，充电时间常数为R d C ，R d 为二极管正向导通电阻。
放电时间常数为RC ，通常R>R d ,因此对C 而言充电快、放电慢。
经过若干个周期后，检波器的输出电压V 0在充放电过程中逐步建立起来，该电压对二极管VD 形成一个大的负电压，从而使二极管在输入电压的峰值附近才导通，导通时间很短，电流导通角很小。
当C 的充放电达到动态平衡后，V 0按高频周期作锯齿状波动，其平均值是稳定的，且变化规律与输入调幅信号的包络变化规律相同，从而实现了AM 信号的解调。
实验电路
四、实验步骤
按照电路图搭建实验电路，检查无误后接通电源，完成如下操作：
1、改变低通滤波器的滤波电容C L的大小（分别为0.02μF、0.2μF、2μF），用示波器观察输出信号的波形并记录。
2、改变低通滤波器的负载电阻R L的大小（分别为4kΩ、40kΩ、400kΩ），用示波器观察输出信号的波形并记录。
3、改变输出耦合电容C C的大小（分别为0.1μF、10μF、100μF），用示波器观察输出信号的波形并记录
4、。
