• 展示性表现： 绘制正式图以前要做好充分准备——方案应确 定而深入，并全面而详尽地完成正式草图的绘 制； 注意选择合适的表现方法； 注意表现的主次关系，表达的准确与全面； 注意最终成果的美观性。
四、建筑方案设计的表达
• 建筑方案设计表现的内容：全面表现建 筑师的设计意图与方案特点
– 总平面图
— 特殊节点大样图
• 剖面图的表现重点
– 选择合适的剖断线：纵剖面、横剖面 – 剖断线的界定与强调 – 室内装修的表现 – 剖视图的表现
五、表达方法技巧
方案表达中应注意的几个问题： • 培养用图形来向非建筑专业人员传递思想的习惯 • 图纸格式要保持简单，以设计为主体 • 在绘图中尽可能多地表现周围的环境 • 人物与配景要与季节、背景和时间相适应 • 平、立、剖面的比例应相同，周围环境、基地与首
二、表现技法基础知识
• 读图与识图：制图图例
图幅与比例、尺寸标注与图用符号、常用建筑 材料图例、总平面图例、构造及配件图例
• 建筑制图标准GB－T50104－2001>
三、方案设计的表现分类
• 设计推敲性表现：设计构思过程中的记录与展 现。以具体的空间形象强化设计创造灵感，对 方案的比较分析与深化提供具体的对象与依据
• 图面组合的基本原则：
– 主与从的关系：避免平均对待、主从不分 – 疏与密的关系：画面的疏密对比与变化 – 黑、白、灰：适当的比重与穿插、交织、叠
合，和谐统一
单幅图的图面组合效果
双幅图的图面组合效果
不规则的图面布局
不规则的图面组合效果
多幅图的图面 组合
四、建筑方案设计的表达
• 平面图的绘制：
• 建筑的图纸表达——平、立、剖面图 的概念 正立面图、侧立面图、屋顶平面图、 平面图、剖面图

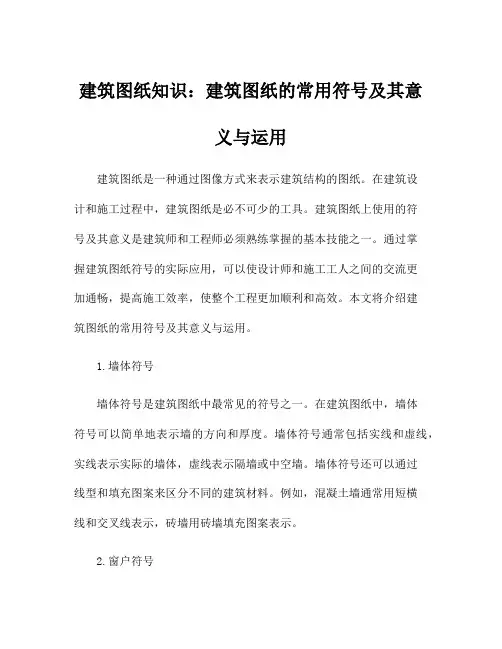

建筑图纸知识：建筑图纸的常用符号及其意义与运用
建筑图纸知识：建筑图纸的常用符号及其意义与运用建筑图纸是一种通过图像方式来表示建筑结构的图纸。
在建筑设计和施工过程中，建筑图纸是必不可少的工具。
建筑图纸上使用的符号及其意义是建筑师和工程师必须熟练掌握的基本技能之一。
通过掌握建筑图纸符号的实际应用，可以使设计师和施工工人之间的交流更加通畅，提高施工效率，使整个工程更加顺利和高效。
本文将介绍建筑图纸的常用符号及其意义与运用。
1.墙体符号墙体符号是建筑图纸中最常见的符号之一。
在建筑图纸中，墙体符号可以简单地表示墙的方向和厚度。
墙体符号通常包括实线和虚线，实线表示实际的墙体，虚线表示隔墙或中空墙。
墙体符号还可以通过线型和填充图案来区分不同的建筑材料。
例如，混凝土墙通常用短横线和交叉线表示，砖墙用砖墙填充图案表示。
2.窗户符号窗户符号通常表示窗户的尺寸、形状和位置。
在建筑图纸中，窗户符号通常用实线或虚线表示窗户的框架和轮廓。
常用的窗户符号还包括窗户玻璃的材料和数量等信息。
3.门符号门符号通常表示门的尺寸、形状和位置。
在建筑图纸中，门符号通常用实线或虚线表示门的框架和轮廓。
常用的门符号还包括门的开启方向和手柄位置的信息。
4.楼梯符号楼梯符号是建筑图纸中比较复杂的符号之一。
楼梯符号通常表示楼梯的尺寸和位置。
在建筑图纸中，楼梯符号通常用虚线表示，以区分其它结构。
常用的楼梯符号还包括楼梯的坡度、踏步的宽度和高度等信息。
5.标高符号标高符号通常用虚线表示，在建筑图纸中表示地面高度或者建筑物高度等标高信息。
标高符号通常与具体结构相关，例如墙壁、柱子等。
6.管道符号管道符号一般用于表达管道的类型、尺寸、布局和连接等信息。
不同材质的管道在建筑图纸上使用不同的线型和填充图案表达。
7.测量符号测量符号一般用于表达建筑物尺寸或结构的测量结果。
常见测量符号包括尺度、标尺等。
8.电气符号电气符号用于表示建筑物内的电气设施。
常见的电气符号包括插座、灯具、开关、熔断器等。
以上是建筑图纸中常用符号的一些简介。

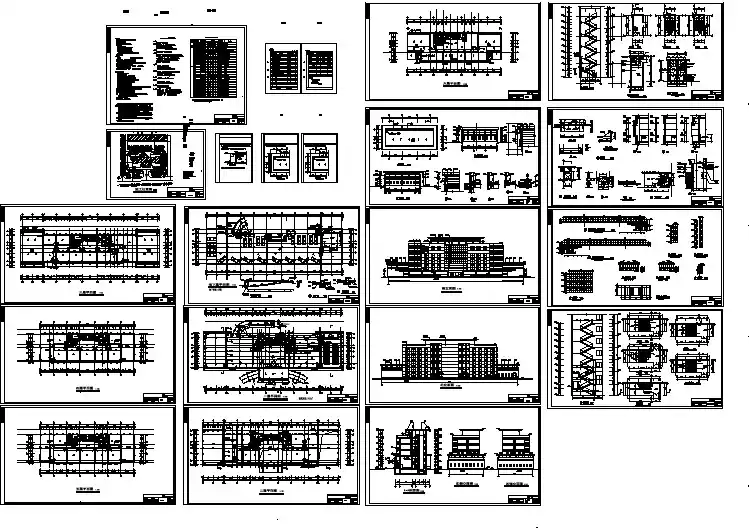

办公大楼全套cad建筑设计图纸
经典别墅建筑设计图纸（共12张）
建筑图纸符号大全
建筑图纸符号大全1. 导言建筑图纸是用来表达设计意图和构造细节的重要工具。
在建筑行业中，建筑图纸符号是必不可少的，它们被用来代表建筑元素、构件和其他特定要素。
本文档旨在为读者介绍常见的建筑图纸符号，帮助读者理解和解读建筑图纸。
2. 平面符号平面符号用于表示建筑物的平面布局和空间关系。
以下是一些常见的平面符号：•砖墙：▇•木质地板：▂•石质地板：▄•门：⸬•窗户：○•楼梯：▲这些符号的用途是在平面图上清晰地表示建筑物的元素和布局。
3. 立面符号立面符号用于表示建筑物的立面设计和外观特征。
以下是一些常见的立面符号：•窗户：⊞•门：〈•墙壁：█•屋顶：⌒•柱子：┃立面符号的使用帮助读者理解建筑物的外观，包括窗户、门、墙壁和屋顶的位置。
4. 剖面符号剖面符号用于表示建筑物的剖面细节和构造特征。
以下是一些常见的剖面符号：•柱子：│•梁：━•地板：▔•天花板：▁•墙壁：█剖面符号的使用帮助读者理解建筑物的立体结构和构造细节。
5. 电气符号电气符号用于表示建筑物的电气布局和设备。
以下是一些常见的电气符号：•开关：☐•插座：◉•灯：⦿•电线：━•熔断器：⊙电气符号的使用帮助读者理解建筑物电气系统的布局和连接方式。
6. 暖通空调符号暖通空调符号用于表示建筑物的暖通空调设备和管道。
以下是一些常见的暖通空调符号：•风机：⊙•管道：━•水泵：⊛•排风口：⊚•暖气片：☿暖通空调符号的使用帮助读者理解建筑物的暖通空调系统的布局和连接方式。
7. 结语本文档介绍了一些常见的建筑图纸符号，包括平面符号、立面符号、剖面符号、电气符号和暖通空调符号。
这些符号在建筑图纸中起到重要的作用，帮助读者理解和解读建筑设计。
掌握这些符号对于建筑师、设计师和工程师来说是至关重要的。
希望本文档能为读者提供有用的参考和帮助。
注：本文档中的符号仅为示例，并不代表所有建筑图纸符号的完整列表。
读者可以参考相关的建筑标准和规范以获得更全面的建筑图纸符号信息。
岳阳市某小区2000平米6层砖混结构住宅楼全套建筑设计CAD图纸
建筑工程制图与识图第7章 建筑施工图的表达方法
10 页
退出
建筑工程制图与识图
出版社 理工分社
7.2.1 基本概念 如图7.6所示，假想用剖切面剖开台阶，将处在观察者与剖切 面之间的部分移去，而将其余部分向投影面投射所得的投影称为 剖面图。如图7.6（ａ）所示为台阶的投影视图，左侧立面图出现了 虚线，使得形体表达不很清楚。如图7.6（ｂ）所示，假想用一个与台 阶左右对称的剖切面将台阶剖开，移去观察者与平面之间的部分， 而将其余部分向Ｗ面投射，即可得到左侧立面图的剖面图，其中剖 开台阶的平面称为剖切面。如图7.6（ｃ）所示，台阶被剖切后，其踏 步部分变为可见，用粗实线绘制，避免了画虚线，这样使得台阶的 表达更清晰。
11 页
退出
建筑工程制图与识图
出版社 理工分社
12 页
退出
建筑工程制图与识图
出版社 理工分社
如图7.6（ｃ）所示，剖面图除应画出剖切面切到部分的图形外， 还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用 粗实线绘制，剖切面没有切到、但沿投射方向可以看到的部分，用 中实线绘制。剖面图中一般不画虚线。
17
①上图为横断面，上左图为垫木 木砖或木龙骨 ②下图为纵断面 应注明为×层胶合板
18
19
胶合板 石膏板
包括圆孔、方孔石膏板、防水石 板、硅钙板、防火板等
18 页
退出
建筑工程制图与识图
出版社 理工分社
20
金属
①包括各种金属 ②图形小时，可涂黑 ①包括金属、塑料网状材料 ②应注明具体材料名称 应注明具体液体名称
8页
退出
建筑工程制图与识图
出版社 理工分社
不应画屋顶平面投影图。同一工程不同专业的总平面图，在图纸 上的布图方向均应一致。单体建（构）筑物平面图在图纸上的布图
某两层别墅建筑CAD设计方案图纸
设计图纸说明
设计图纸说明在建筑、工程和制造等领域，设计图纸是将创意和构想转化为实际产品或结构的重要工具。
一份清晰、准确且完整的设计图纸说明，对于确保项目的顺利实施、减少误解和错误、提高工作效率以及保障最终成果的质量都具有至关重要的意义。
接下来，我将为您详细介绍设计图纸说明的相关内容。
设计图纸说明通常包含以下几个主要部分：一、项目概述这部分主要对整个项目进行简要介绍，包括项目名称、地点、用途、规模以及项目的背景和目标等。
例如，如果是一座建筑物的设计图纸，会说明这是一座住宅、商业楼还是工业厂房，它的地理位置、占地面积和总建筑面积等。
通过项目概述，让读者对整个项目有一个初步的了解。
二、设计依据明确阐述设计所依据的规范、标准和法规，以及相关的技术文件和要求。
例如，建筑设计可能依据的是国家建筑规范、防火规范、无障碍设计规范等；结构设计可能依据的是混凝土结构设计规范、钢结构设计规范等。
同时，还可能包括业主提出的特殊要求和条件。
三、设计范围清晰界定设计图纸所涵盖的范围和内容。
比如，是整个项目的总体设计，还是某个特定部分的详细设计；是建筑结构设计，还是包括给排水、电气、暖通等多个专业的综合设计。
这有助于避免在施工过程中出现对设计范围的误解和争议。
四、设计原则阐述在设计过程中遵循的主要原则和理念。
例如，在建筑设计中，可能强调美观、实用、节能、环保等原则；在结构设计中，可能注重安全性、稳定性、经济性等原则。
这些原则将指导整个设计过程，并在图纸中得到体现。
五、技术参数和指标详细列出与设计相关的各种技术参数和指标。
比如，建筑物的抗震设防烈度、结构的承载能力、材料的强度等级、设备的性能参数等。
这些数据是施工和验收的重要依据，必须准确无误。
六、图纸目录提供设计图纸的详细目录，包括图纸的编号、名称、比例和张数等。
图纸目录便于使用者快速查找和浏览所需的图纸，提高工作效率。
七、图纸说明这是设计图纸说明的核心部分，对每张图纸的内容进行详细解释和说明。
框架结构大学教学楼建筑设计CAD图纸
某大学校园建筑规划CAD设计图纸
建筑总平面图的表达内容和绘制步骤
建筑设计其他方面的应用
建筑总平面图设计
1.3 建筑总平面图绘制过程
1、创建和调用建筑总平面样板图形 建筑总平面图中的图层、线型、尺寸标注样式等内 容与建筑平、立、剖面图有较大的差别，因此需要创建 适合于建筑总平面图设计的样板图形。其中还应包括建 筑总平面图的各类图例、图样的图块，如植物、车辆、 桥梁、指北针、标高符号等。
3、建筑与电气专业的协调设计
改变前 改变后
建筑设计其他方面的应用
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑 CAD技术创建渲染图的方式大体有两种：一种三维渲染图，要求 建立建筑的三维模型，而后传输到可视化渲染软件中进行渲染而 形成的渲染图，这种方法需要进行建模，布置灯光、相机，还要 设计材质，因此比较繁琐，对操作人员要求也较高；另一种称为 二维渲染图，指的是直接运用Photoshop等平面设计软件来设 计制作渲染图，该方法操作速度快，图面效果直接，但运用这种 方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲 染图的好方法。
4.2 AutoCAD线条底图传输方法
建筑底图的绘制应注意以下几个问题： • 底图的作用不言而喻，主要是定位和辅助成图，因此线 条在文件传出前可全部设置为黑色（白色），五颜六色的线条 在Photoshop软件中并没有实际意义，而且不易观察定位。 • 在制图中粗线条应改为多义线（PLINE），并运用PEDIT 命令的Width子选项设置相应的线宽。 • 透视渲染图一般可以不考虑准确的比例，但在平面图、立 面图和剖面图中往往需要相应的比例，但在文件传输过程中比 例不易精确控制，所以在文件传输前应绘制一根单位长度的直 线作为比例参照。
别墅建筑设计施工图纸(共10张)
建筑设计图纸中的一些符号
建筑设计图纸中的一些符号在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ 表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。
QL”符号，开始以为是墙梁。
1、正规的建筑设计图纸，要有设计者签名，项目负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“C20钢筋砼JL（240×400）配4Φ16络Φ6＠200箍。
”解读为：强度为C20的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“C20砼小柱（240×240）配4Φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“Φ6＠200”。
解读为：强度为C20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。
小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
5、如在建筑设计图中：M5水泥砂浆砌MU10贝灰砂砖。
“M5”表示水泥砂浆的强度等级，“MU10”表示贝灰砂砖的强度等级。
MU10代表贝灰砂砖的抗压强度平均值≥10Mpa。
6、QL表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。
7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。
建筑施工图的常用代表符号
建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
某地区三层商贸城建筑设计详细图纸
办公楼建筑设计施工图纸(共15张)
建筑设计图纸表达1224
建筑设计图纸表达(方案设计深度)参考资料：《建筑工程设计文件编制深度规定》、《衡宇建筑制图统一标准》、《总图制图标准》、《建筑制图标准》总平面图1.应表示的内容1)场地的范围：表示出用地红线、道路红线2)场地内及四邻环境的反映（四邻原有及计划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情形等）3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出要紧建筑物与用地界限（或道路红线、建筑红线）及相邻建筑物之间的距离。
4)拟建要紧建筑物的名称、出入口位置、层数与设计标高，和地形复杂时要紧道路、广场的操纵标高。
5)指北针或风玫瑰图、比例。
2.表达的标准性1)线型要求参见《衡宇建筑制图统一标准》2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。
3)总图应按上北下南方向绘制。
依照场地形状或布局，可向左或右偏转，但不宜超过45°。
4)总图中标注的标高应为绝对标高，如标注相对标高，那么应注明相对标高与绝对标高的换算关系。
3.表达的表现性（非实际工程制图适用）1）一样原那么：各类表现性的表达手腕不得阻碍各项规定内容的标准性表达2）阴影：为了更直观反映建筑体量的高差关系，能够在总图上表示建筑阴影。
投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。
3）色彩：一样没必要要。
需要时，能够表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。
4）切忌把总图看成份析图利用，而利用多余的符号、标注、色彩。
方案的各类特性应该由各类分析图表达。
设计说明、分析图类1.应表示的内容1)技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等2)设计背景：场地及周边环境现状、任务书提出的设计要求3)设计目标：通过对设计背景的分析，提出本次设计需要解决的要紧矛盾（能够包括几个方面）4)策略手腕：也确实是解决矛盾的方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑设计图纸表达(方案设计深度)参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》总平面图1.应表示的内容1)场地的范围：表示出用地红线、道路红线2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。
4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。
5)指北针或风玫瑰图、比例。
2.表达的规范性1)线型要求参见《房屋建筑制图统一标准》2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。
3)总图应按上北下南方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45°。
4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。
3.表达的表现性（非实际工程制图适用）1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。
投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。
3）色彩：一般不必要。
需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。
4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。
方案的各种特性应该由各种分析图表达。
设计说明、分析图类1.应表示的内容1)技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等2)设计背景：场地及周边环境现状、任务书提出的设计要求3)设计目标：通过对设计背景的分析，提出本次设计需要解决的主要矛盾（可以包含几个方面）4)策略手段：也就是解决矛盾的方法。
包含从抽象到具体、从宏观到微观的多个层次。
5)根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设；建筑结构体系、细部构造等。
2.表达方法1）针对性：突出设计特点，强调设计优势；2）逻辑性：清晰反映从抽象到具体、从宏观到微观的多个层次的设计逻辑；3）清晰性：简短文字与简明图示结合；不同问题分开表达，切勿混淆；4）控制性：根据表达内容的信息量大小和重要性，严格控制文字和图示的尺寸和形态5）多样性：综合采用总平、平面、立面、剖面、透视、轴测、模型照片、实景图片、徒手草图、图形符号、文字等载体平面图1. 应表示的内容1) 平面的总尺寸、开间、进深尺寸或柱网尺寸（也可用比例尺表示）；两道尺寸2) 各主要使用房间的名称；3）结构受力体系中的柱网、承重墙位置；4）各楼层地面标高、屋面标高；5）室内停车库的停车位和行车线路；6）底层平面图应标明剖切线位置和编号，并应标示指北针；7）必要时绘制主要用房的放大平面和室内布置；（卫生间布置各洁具，各房间布置家具）8）图纸名称、比例或比例尺9) 与室外场地相接的平面图，应表达周边环境10）楼层平面应表达其下一层平面的屋顶等，但注意不要在多个平面图上重复表达。
2. 表达的规范性1）线型要求参见《房屋建筑制图统一标准》2）平面图的方向宜与总图方向一致或基本一致3) 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置4) 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
5) 正确表达结构关系，区别表达承重结构和非承重结构6) 楼梯、台阶箭头标注：以该层主要标高为起点3.表达的表现性1）配景2）色彩：多用于表达功能分区立面图1. 应表示的内容1）体现建筑造型的特点，选择绘制一、二个有代表性的立面；2）各主要部位和最高点的标高或主体建筑的总高度；3）当与相邻建筑（或原有建筑）有直接关系时，应绘制相邻或原有建筑的局部立面图；4）图纸名称、比例或比例尺。
5）当设计深度达到时，可用文字标注建筑各部分采用的材料、色彩以及做法2. 表达的规范性1）线型要求参见《房屋建筑制图统一标准》2）平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。
圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。
3）有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①～⑩立面图）。
无定位轴线的建筑物可按平面图各面的朝向确定名称（如：南立面图）。
4）在建筑物立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线3. 表达的表现性2）配景：立面图宜有周边环境和人的行为的整体表达，但要以不遮挡立面设计特点为前提3）阴影：选择最具表现力的投影角度，投影区域不宜过大，宜呈半透明，注意避免遮蔽图形线条而影响规范性表达。
4）色彩：多表达对象真实的色彩立面的表达应符合结构的逻辑性应与剖面、平面一一对应剖面图1. 应表示的内容1）剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
2）建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件3）各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度；4）若遇有高度控制时，还应标明最高点的标高；5) 画室内立面时，相应部位的墙体、楼地面的剖切面宜有所表示。
6) 剖面编号、比例或比例尺。
2. 表达的规范性1) 剖切号可以转折，注意规范性；用2个相交的剖切面剖切（图9.3.2-3）时，应在图名后注明“展开”字样。
2) 正确反映结构关系，尤其是梁、女儿墙、楼梯的剖切面和投影方向可见部分3）注意室内外高差的线条表达和相应标高标注4）不要画加粗的可见部分轮廓线，会被误认为是剖切面3. 表达的表现性1) 建议剖面图画上人的行为和家具、植物等配景，表现力将增强很多2）体现设计特点的内容，例如：空间组织、功能分区、日照、通风、视线等（一般情况下，建议用专门的分析图表达）3）色彩：多用于表达功能分区透视图、轴测图和模型照片1. 应表示的内容1）场地内建筑与周围建筑和其他环境要素的总体关系2）建筑形态（形状、体量、材料作法、色彩等）3）体现设计特点的建筑内外主要空间和场景，如：主要室外场地、主要入口附近、建筑内部有特色的空间以及空间中人的典型行为2．表达的规范性1) 准确的透视关系2) 与总平面、平立剖面等图纸的准确对应3. 表达的表现性1）各图传达的信息要有典型性、互补性，避免重复表现2）透视图视点：固定（焦点透视）、移动（散点透视）灭点：一个（平行透视）、两个（成角透视）、三个（倾斜透视）焦点透视（包含一点、两点、三点透视）特点：固定在一个立足点上适用范围：表现相机定点“拍摄”般的视觉效果，西方传统绘画常用。
在当代建筑透视图中应用广泛。
散点透视特点：移动着立足点进行观察适用范围：表现对象沿某一方向（水平方向或竖直方向）的多个连续场景，如同不断移动摄像机所拍摄到的一系列片断，中国传统绘画常用。
在当代建筑透视图中应用相对较少。
一点透视特点：一个灭点，与视线垂直的立面不变形适用范围：表现对象的内在空间感，适合具有“通道”、“烟囱”性质的空间，比如街道、檐廊、室内走道、房间、天井、中庭、高塔内部等拓展：当表现的对象没有对外开敞的“观察口”时，使用“剖切”或“分解”法，作一点透视两点透视特点：两个灭点，两点连线多为水平线（平视）或铅垂线（俯仰视），与其连线垂直的另一方向无灭点。
适用范围：表现对象的外在体量感，使用较广泛。
三点透视特点：三个灭点（不在同一直线上），多为俯仰视适用范围：表现对象的动势，尤其强调竖向的势态。
多用于多层、高层建筑3）轴测图适合表现建筑形态。
可包含：正等测（图9.5.1-1）/正二测（图9.5.1-2）/正面斜等测和正面斜二测（图9.5.1-3）/水平斜等测和水平斜二测（图9.5.1-4）。
3）轴测图《轴测图分类及其在建筑设计中的应用》节选2 轴测图的实际应用2.1 正等测图给建筑三个可见面以同样的表达,没有缩比,便于使用30度60度三角板绘制,常被采用.正等测图较斜轴测图看起来显得更真实自然,但此类图中建筑或物体的立面和平面无法反映实形,在使用上受到了一定限制.如图6,采用正等测图形式,屋顶与侧墙被移走,室内空间及陈设一览无余(这种类型又称剖视轴测图).2.2 正面斜二等测图(简称斜二测图)建筑的立面在图中不变形,作图简便,使用广泛.如图7.2.3 水平斜等测图由于水平投影不变形,所以图中的圆形!四边形等几何形是根据实际大小而来,均不变形,易于绘制,如图8.2.4 轴测图的其它形式及应用(1)分解轴测图(又称分割轴测图).在此类图中,将垂直和水平体量通过使用虚线或细投影线伸展开,对于小的结构组成部分和大的建筑元素,分解轴测图都颇具表现力.图9为分解正面斜二等测图,为了同时表现投影的各个方面,通过拉伸将不同的设计元素独立出来,这样可看见楼梯间的关系和内部细节.(2)展开轴测图.展开轴测图的概念经常用于两层或多层建筑,如图10,楼层平面从建筑壳中脱离出来,帮助形象化地理解所有楼层的上下关系以及与外部形式的联系.(3)仰视轴测图(又称虫视轴测图).观者从下往上仔细观察建筑,有助于全面理解一个设计的结构秩序.此方法最初被19世纪的奥古斯特#乔尔西创造并运用.这类图会很好地表现天花或挑檐底面与墙体的关系,不利之处是它有时难以解读[3].如图11的仰视正等测图,清楚地表现了楼板!梁!柱及通风管道的相互位置关系.(4)俯视轴测图(又称鸟瞰轴测图).观者的位置高于建筑的顶面,符合人的视觉习惯,大多情况下都采用这种形式,如图6~图10.(5)仰视与俯视结合.即在一幅图中,同时有仰视和俯视,使观者同时理解建筑的形式!组织和设计的几何构成全貌.此外,轴测图的形式还有透明轴测图!组装与分解轴测图、多视点轴测组合图、混合轴测图等类型,在建筑设计竞赛中或为了表达某特殊的设计意图时,设计者常会采用这些在实际工程上不常用的形式来作图以达到特殊的图面效果和增加感染力.工程实践证明,轴测图虽不具备透视图的渐变特性,模拟真实视觉感受,但由于具有保持真实尺度、细部和三维信息的优势,成为验证与说明建筑空间和三维关系的上佳工具.4）模型照片适合表现建筑整体形态、建筑与周围环境关系，也可辅助表现局部透视场景5）光影效果（白天、夜晚）。
