智能水泵控制器说明书 通用新型 (度)

合集下载

KQ1000水泵智能控制器

KQ1000水泵智能控制器

KQ1000 A/B型智能控制器使用说明南京科蓝水务工程设备有限公司2014年一、产品概述KQ1000型智能控制器(简称控制器)主要针对潜水泵的使用工况的特殊性,结合潜水泵内部安装的检测元件(油水探头、浮子开关、热敏开关以及PT100),对潜水泵进行综合保护。

主要原理将泵内的检测元件作为取样信号,经控制器对取样信号进行过滤放大,输入到控制器中单片机系统,并和其程序中设定的参数进行比较计算,根据运算结果发出指令,控制执行元件及通过面板LED灯指示运行状态。

二、工作条件控制器在下列条件下正常工作:1、安装地点的海拔高度≤2000米。

2、环境温度<+40℃。

3、环境无爆炸危险的介质,无足以腐蚀金属和破坏绝缘的潮湿气体及尘埃,月平均最大湿度≤90%(25℃时)。

4、垂直安装斜度≤5度。

5、控制器工作电源为AC220V±10%三、操作面板说明控制器盘面设有四个操作按键,四个LED信号灯以及四位数码管显示屏1、四个操作按键:“菜单(AT)”键,“设置(SET)”键,“向上(△)”键,“向下(▽)”键;2、四个LED指示灯R1—油室内油水探头(下探头)报警或PT100报警温度,故障时(闪烁);R2—电机上端盖探头(上探头)报警或PT100停机温度,故障时(常亮);K3—电机绕组热敏开关或PTC热敏电阻(超热),故障时(常亮);K4—电机接线腔渗漏(浮子或油水探头)或PTC热敏电阻,故障时(常亮);3、故障声报警内含一报警蜂鸣器,在正常状态与报警时不蜂鸣,在故障时蜂鸣,蜂鸣时长由E01值决定,0:关闭蜂鸣器; 1~9998;蜂鸣器时长(秒) 9999:一直蜂鸣。

在报警蜂鸣中,按“设置”键能消除报警蜂鸣。

4、四位数码管显示屏:开机显示 8.8.8.8 R1 R2 K3 K4全亮,2秒后显示 1FFM /Load FF 表示程序功能位(10~99);M表示机型(A:A型机;b: B型机)当A型机时,显示“1. XXX ~ 4. XXX”,不按按键60秒后轮换显示。

水泵控制器说明书

水泵控制器说明书

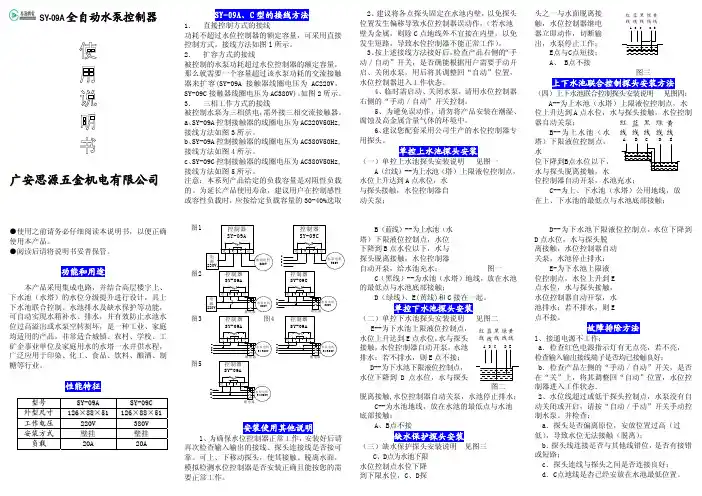

SY-09A全自动水泵控制器广安思源五金机电有限公司●使用之前请务必仔细阅读本说明书,以便正确使用本产品。

●阅读后请将说明书妥善保管。

本产品采用集成电路,并结合高层楼宇上、 下水池(水塔)的水位分级提升进行设计,具上下水池联合控制、水池排水及缺水保护等功能,可自动实现水箱补水、排水,并有效防止水池水位过高溢出或水泵空转损坏,是一种工业、家庭均适用的产品。

非常适合城镇、农村、学校、工矿企事业单位及家庭用水的水塔一水井供水程,广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。

型号S Y-09A S Y-09C 外型尺寸126×88×51126×88×51工作电压220V380V安装方式壁挂壁挂负载20A20A 1. 直接控制方式的接线功耗不超过水位控制器的额定容量,可采用直接控制方式。

接线方法如图l所示。

2. 扩容方式的接线被控制的水泵功耗超过水位控制器的额定容量,那么就需要一个容量超过该水泵功耗的交流接触器来扩容(SY-09A接触器线圈电压为AC220V,SY-09C接触器线圈电压为AC380V)。

如图2所示。

3. 三相工作方式的接线被控制水泵为三相供电,需外接三相交流接触器。

a、SY-09A控制接触器的线圈电压为AC220V50Hz,接线方法如图3所示。

b、SY-09A控制接触器的线圈电压为AC380V50Hz,接线方法如图4所示。

c、SY-09C控制接触器的线圈电压为AC380V50Hz,接线方法如图5所示。

注意:本系列产品给定的负载容量是对阻性负载的。

为延长产品使用寿命,建议用户在控制感性或容性负载时,应按给定负载容量的30-40%选取图1图2图3图5l、为确保水位控制器正常工作,安装好后请再次检查输入输出的接线、探头连接线是否接可靠。

可上、下移动探头,使其接触、脱离水面,模拟检测水位控制器是否安装正确且能按您的需要正常工作。

2、建议将各点探头固定在水池内壁,以免探头位置发生偏移导致水位控制器误动作,(若水池壁为金属,则除C点地线外不宜接在内壁,以免发生短路,导致水位控制器不能正常工作)。

智能水泵控制器GYXF330-3LP产品手册

智能水泵控制器GYXF330-3LP产品手册
警告!不要试图进行本手册中没有涉及的任何测量,器件的更换或其他维修工作, 否则 将可能导致保修失效,危及正常运行,延长设备停机时间和增加费用等后果。
感谢您选用本产品,本设备属精密电子仪器,为确保您的人身、设备以及财产的安全, 在使用本设备前,请您务必阅读本手册, 并在以后的搬运、安装、运行、调试 与检修过程中 遵照执行。
13、参数 P14 (页面显示切换时间)
该参数定义:水泵启动时,显示页面电压和电流轮换显示时间(出厂默认为“3” ) 可设置范围:1~30,单位为:秒
检测负载电流对照表
额定
额定电流
过流115%
过流150%
出厂默认
功率
(A)
不保护
0.55 KW
0.9
1.1
0.75 KW
1.2
1.4
1.1 KW
1.7
2.0
互感器
选择 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY100/50 GY100/50 GY100/50 GY100/50 GY100/50 GY100/50
1.5 KW
2.3
2.7
2.2 KW
3.4
3.9
3 KW
4.6
5.3
4 KW
6.1
7.1
5.5 KW
8.4
9.7
7.5 KWபைடு நூலகம்
11.4
13.1
11 KW
16.7
19.2
15 KW
22.8
26.2
18.5 KW
28.2
32.4
22KW
33.5
38.5

泵宝中文说明书

泵宝中文说明书

泵宝中⽂说明书⽔泵控制器⾮常感谢您选⽤⽔泵智能控制器,为了您正确使⽤本控制器,请在使⽤前仔细阅读本说明书,并妥善保存以供今后参考。

快速安装指南接线按控制器接线⽰意图,接好电源线和探头线。

过载设定将控制器内⾯板上的三档开关拨⾄“过载设置”,再左右调节控制器内⾯板上的电位器旋钮,调⾄您需设定的数值,空载设置指⽰灯会闪3下熄灯既表⽰设定ok。

试运⾏安装及设定完成后,按启动键试运⾏,试运⾏如还遇到其它困难,请详细阅读本说明书或与我司经销商联系!具体详细使⽤规则,以此说明书为准!注意事项注意事项1、安装本控制器时,⼀定要严格遵守国家电⼯操作规程,请勿带电作业,请专业电⼯安装,否则有可能出现触电事故!2、本控制器未装漏电保护开关,漏电⽆保护,可能引起严重的安全事故,请⽤户⾃⾏加装漏电保护装置。

3、如果本控制器未带空⽓开关,使⽤时必须增加空⽓开关,否则不能起到有效过载保护。

4、设定过载电流必须与电机正常⼯作电流相符,否则不能起到有效过载保护。

5、电机过载等故障后,务必先排除故障,再按启动键则重新启动。

如不排除故障,让电机启动,控制器和电机都很容易烧坏。

6、如电机频繁启动或超负荷⼯作,必须选⽤⽐电机功率⼤⼀个型号的⽔泵智能控制器,否则有可能烧坏电机或造成事故!7、本产品在⼀般情况下能起到保护作⽤(如过载等),能在部份情况下有效地保护电机,降低电机返修率,但不是所有情况下都能保护电机不被烧毁,例如:电机本⾝的质量问题或雷击等。

8、本公司只对本产品进⾏保修或维修,如⽤户使⽤本产品后,电机还出现故障或烧机,本公司不负责维修或赔偿!另外由于机器故障对⽤户造成的影响,本公司也不承担责任,例如:排污时由于机器故障造成地下室被淹等。

9、控制器安装环境要求:请安装在室内,避免太阳直接暴晒,或者淋⾬。

使⽤温度:-10℃⾄40℃湿度:相对湿度不⼤于90%海拔⾼度:不超过2000m探头线耐温:105℃01 使⽤安装说明书⼀、产品包装⽔泵智能控制器说明书探头安装螺丝及胶塞1台1本1套各3个⼆、产品特点采⽤数码芯⽚控制,集上、下液位和压⼒⾃动控制于⼀体具有⾃动、⼿动两种⼯作模式可供选择具有过载、空载、超低压等保护功能具有空载重启时间1~240分钟可调具有故障记忆功能,5次故障原因可能轻易查阅专利交流数码讯号检测功能,探头更耐⽤安装⽅⾯,调试简单三、主要技术参数1、静态功率⼩于3.5W,动态功率⼩于4.5W;2、出⼚默认值:A.过载设定默认值为:1.5KW为8A,2..2KW为11A;B.空载设定值为00.0A,空载保护后⾃动恢复时间为30分钟;3、最⼤控制距离:500⽶;4、过载保护反延时特性,时间误差为±15%:过载倍数 1.2倍 1.5倍2倍3倍5倍保护时间 50秒30秒15秒6秒1秒四、安装接线指南1、将控制器固定在墙壁上,打开接线盒,按标签提⽰接好电源、⽔泵。

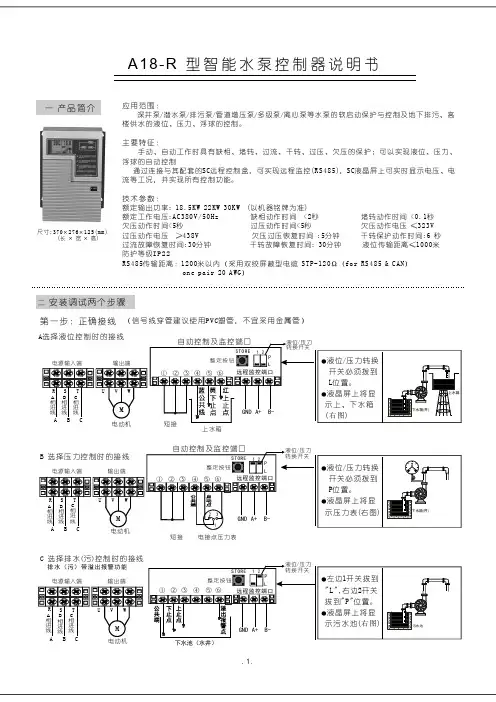

A18R型智能水泵控制器说明书

A18R型智能水泵控制器说明书

A BC 进线

③ ① ④:公共点(中性)
② ⑤:压力下限点
压力表 ③ ⑥:压力上限点
M
① 接线
电接点压力表
GND A+ B-
电动机
注:大多数压力表上已注明接线编号,通常的对应关系
为压力表内的①、②、③对应控制器的 ④、⑤、⑥
下水池(水井)
项目 液位探头 自攻螺钉 说明书
数量 项目
数量
3个
膨胀塑料管
电接点压力表
GND A+ B-
电动机
注:大多数压力表上已注明接线编号,通常的对应关系
下水池(水井) 为压力表内的①、②、③对应控制器的 ④、⑤、⑥
⑧ 水 井抽 水至 管道 压力 控制 (下浮球 上压 力)
STORE
P
电源输入端 输出端
自动控制端
L
R S T U V W ① ② ③④ ⑤⑥
远程监控端 (RS485)
对应的故障 A B C 缺相
故障记录 5 点 按停 止键 或等 待10秒 后, 将退出查 询状 态。
.2.
五 累计 运行 时间 查询 功 能 ( 最大 累计 显示时 间65 535小时 )
查询方法:将控制器调整至手动停机状态,先按住“电流整定”按钮,再点按“停止”键,电流表、电压表将显 示累 计运 行时 间, 查询完毕 后, 请点 按“ 停止 ”键 或等 待10秒 ,退 出查 询状 态。
主要特征: 手动、自动工作时具有缺相、堵转、过流、干转、过压、欠压的保护;可以实现液位、压力、
浮球的自动控制 通 过连 接 与 其 配套 的S C远 程 控制 盒 , 可 实现 远 程 监 控(R S4 8 5),SC液晶 屏 上 可 实时 显 示 电 压 、电

智能水泵控制器说明书

智能水泵控制器说明书

智能水泵控制器 使用说明书● 安装使用产品前,请阅读使用说明书并妥善保管;● 控制器必须由熟悉低压电器技术的专业人员进行安装;● 进行安装、接线、拆卸、维护时必须断开电源;● 严禁通电状态下直接用手触摸带电元器件;● 控制器通电前必须进行可靠接地。

● 若使用发电机作控制器电源时,待发电机电源稳定后,才可给控制器通电!<一控二>智能控制器说明书水泵一 产品简介应用范围:适用于两台水泵(一控二)直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,更方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象,泵故障自动切换功能更使供水系统的可靠性得到保障。

本机型通过连接与其配套的远程同步显示控制器,可实现远程监控,远程同步显示控制器可实时显示电压、电流等工况,并实现所有控制功能。

主要特征:手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护;可以实现液位、压力、浮球的自动控制,通过连接与其配套的远程同步显示控制器,可实现远程监控(RS485),远程同步显示控制器上可实时显示电压、电流等工况,并实现所有控制功能<选配功能>。

技术参数:额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟(反时限特性—电流越大时间越短)干转故障恢复时间: 30分钟(手动),自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟(手动),自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间:2分钟(手动),自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1:1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离:1200米(采用双绞屏蔽型电缆 STP-120Ω(for RS485 & CAN one pair 20 AWG)液晶屏显示图注意:若遇雷雨天气,请务必关闭控制器输入电源注:高配机型具备:错相/三相不平衡/超温功能及故障干接点输出端口注:单相机型:无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。

Y1智能水泵控制器使用说明书

Y1智能水泵控制器使用说明书

220V380V一控一一控二智能水泵控制器使用说明书安装使用产品前,请阅读使用说明书并妥善保管;控制器必须有熟悉低压电器技术人员进行安装;进行安装、接线、拆卸、维护时必须断开电源;控制器通电前必须进行可靠接地;若使用发电机做控制器电源时,待发电机电源稳定后才可给控制器通电。

参数表参数功能范围值默认值单位备注P01控制器485地址0-1001控制器ID号P03空转检测00-606秒1、当等于0时,空转检测无效;2、手动模式下检测无效;3、当雾灯与0时,自动模式下到达检测时间空转故障。

P04 P05 P06 P07P080-2540-99%0-2540-2540-250%3070%1010150%空转故障自动恢复时间;额定电流的百分比;手动运行时,按校验键进行校验,(自动记忆电流值);也可进入参数自行修改;手动运行时,按校验键进行校验,(自动记忆电流值);也可进入参数自行修改;过载电流值 额定电流的百分比;空转恢复空转流值1泵额定电流2泵额定电流过载分%AA%一、产品介绍应用范围:适用于铸铁深井潜水泵,离心泵、管道泵等自动控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象,水泵故障自动切换功能使供水系统的可靠性得到保障。

主要特征:手动、自动工作时具有缺相、堵转、过载、空转、过压、过温的保护;可实现液位、压力、浮球的自动控制。

888888过压12V℃分秒小时KWAV%过载缺相欠压未校准三相不平衡A B C过温反转空转堵转12自动手动1泵2泵溢出下水箱[井]污水池手动模式的停止状态下 长按《校准键》3秒进入菜单,按 《手/自动键》下调菜单,按《1泵运行》-《1泵停止》 数据增减,再按《校准键》保存退出;P09 P100-2540-500%5340%过载、堵转 故障恢复时间;堵转电流值 额定电流的百分比 (0取消堵转报警);堵转值过载-堵转秒%液晶屏显示图P11P12 P13P14 P15 P160-2540-2500-10-25110-51510-5153305430101240欠压故障值;过压故障值;欠压-过压故障恢复时间;缺相检测功能 等于0时关闭缺相功能,等于1时开启缺相功能(手动模式下只对缺相,过载,过压欠压堵转,进行保护 (液位信号, 空转 不进行保护);防止一台泵长时间不使用,会生锈,在双泵模式下,进行轮泵运行的时间;等于0时不进行巡检;堵转欠压值过压值巡检时间欠压-过压缺相/三相不平衡次VV分时自动运行模式下,堵转报警后每个泵自动恢复次次数后自动运行(0:是不自动恢复;251是无限次数)参数表参数功能范围值默认值单位备注P17P18P19P20 P21P22 P29 P32 P23 P24 P25 P26 UER P31 P30P330-2500-10-20-30-3-301401-5001-5000-10-655353212011.3155等于0时,不上锁 等于1时上锁,只能自动运行;(自动模式下长按自动/手动 3秒 切换到手动)0:1泵2泵 1:1泵 2:2泵(当选择1或2的时候,P19默认只能=0)0:单泵:1:1泵主2泵备 2:1泵备2泵主 3;自动轮换;自动模块下,开机后,界面倒计时设定时间后,再自动运行;当温度大于设定值时,系统停止工作,当温度低于该值故障消除;0:保留;1:显示母线电压;2:显示温度;3:母线电压和温度间隔2秒轮流显示改为1,按校准,恢复出厂值当电流超过设定值,延迟时间后过载保护;当电流超过设定值,延迟时间后过载保护;按下《1泵停止》键不松手,再按下【手/自动】键,进入1泵故障查询页面,《按1泵停止》键翻页显示下条记录,同时按下《1泵停止》 和【手/自动】键 退出按下《2泵停止》键不松手,再按下《自动/手动》键,进入2泵故障查询页面,《按2泵停止》键翻页显示下条记录,同时按下《2泵停止》 和《自动/手动》 退出按下《1泵停止》键不松手,再按下《校准》键,进入1泵运行累计时间页面,《按1泵停止》 退出查询按下《2泵停止》键不松手,再按下《校准》键,进入2泵运行累计时间页面,《按2泵停止》退出查询工作泵选择工作模式开机延迟保留保留系统超温报警值主屏区显示试运行时间恢复出厂设置软件版本过载确认时间堵转确认时间定时模式1泵故障查询2泵故障查询1泵运行时间2泵运行时间手/自动锁秒时秒秒℃定时模式:泵工作在间歇模式,按照运行时长和暂停时长交替工作,该模式下,多功能端子无效,其它警报系统照常运行。

AK56-1K1-CG 智能水泵控制器 产品说明书

AK56-1K1-CG 智能水泵控制器 产品说明书

AK56-1K1-CG智能水泵控制器产品说明书版本V1.0220220727目录一、系统简介 (1)二、接线端子介绍 (5)三、工作模式介绍 (5)四、产品接线图 (7)一、系统简介1、概述AK56-1K1水泵控制器是本公司新型研发的“智能控制器”本产品采用高新科技电子集成化设计,具有操作简单,指示直观、外形精美。

本产品主要适用于,排污设备、水塔供水等多种恒压自动/手动供水控制箱配套使用。

2、技术参数(1)、额定工作电压:AC220V50/60Hz(2)、控制器额定功耗:<1.5W(2)、内部继电器输出负载电流:7A/AC240V(3)、适配交流接触器线圈电压:AC220V(4)、控制器控制类型:无源输入控制(5)、检测位置:低水位、高水位、超高水位(6)、启动方式:手动/自动、外部启动、应急启动3、使用环境(1)、工作环境温度:-10℃~40℃(2)、工作环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所(3)、工作环境湿度:<95%4、产品外形尺寸及开孔尺寸(单位:mm)(1)、外形尺寸:165*102*50(2)、开孔尺寸:155*90(建议开孔157*92)5、操作面板介绍(1)、A 区:LED 状态指示(2)、B 区:按键操作6、LED 指示灯状态说明(1)、电源(指示灯):系统上电后,电源指示灯亮;(2)、报警信号(指示灯):检测到超高水位时指示灯点亮;(3)、自动(指示灯):系统处于自动状态点亮,闪烁表示巡检开启;(4)、手动(指示灯):系统处于手动状态点亮;(5)、运行(指示灯):运行时点亮,巡检时闪烁;(6)、故障(指示灯):故障反馈时点亮;(7)、自动(指示灯)与手动(指示灯):同时亮表示开启自动巡检,同时闪烁表示退出自动巡检。

(8)、故障(指示灯):闪烁表示故障信号输入检测常开或常闭自定义中。

B7、按键介绍按键名称按键图标按键功能启动1、按【启动】键启动泵;停止1、按【停止】键停止泵;2、长按【停止】键5秒,故障信号指示灯闪烁,故障检测点常开变常闭,常闭变常开。

PD20智能水泵变频器简易手册说明书

PD20智能水泵变频器简易手册说明书

PD20智能水泵变频器简易手册安全信息及注意事项●接线必须由合格的专业电气工程人员完成,否则有可能触电或导致变频器损坏。

●确定电源处于断开状态时再开始接线,否则可能导致触电或发生火灾。

●接地端子要可靠接地,否则变频器外壳有带电的危险。

(板子和外壳丝印黄工)●请勿触摸主回路端子,变频器主回路端子接线不要与外壳接触,否则可能导致触电。

●不要采用断路器来控制变频器的停止、启动,否则可能导致变频器损坏。

●散热器和制动电阻温度较高,请勿触摸,否则可能引致烫伤。

●变频器出厂时预设的参数已能满足绝大部分设备运行要求,若非必要,请勿随意修改变频器参数。

即使某些设备有特殊需求,也只能修改其中必要的参数。

否则,随意修改参数可能引致设备损坏。

●本公司依据《产品质量管理法》对本产品进行保修和维修,不负连带责任关系,如用户使用本产品后电机出现故障或烧毁,本公司不负责维修或赔偿电机以及由于机器故障对用户造成的影响本公司不承担连带责任。

▲简易手册部分功能参数未注明,如有需要请致电我司咨询完整版手册■外观尺寸、型号电压等级型号功率(KW)尺寸(mm)适配电机(KW)H W D 220V 单进三出PD20-2SR750.752101461210.75PD20-2S1R5 1.5210146121 1.5PD20-2S2R2 2.2210146121 2.2380V 三进三出PD20-4TR750.752101461210.75PD20-4T1R5 1.5210146121 1.5PD20-4T2R2 2.2210146121 2.2PD20-4TR00442401721444PD20-4T5R5 5.5240172144 5.5PD20-4T7R57.52401721447.5PD20-4T0111130021815411PD20-4T0151530021815415PD20-4T18R518.530021815418.5■操作面板说明◎指示灯:◆运行:(常亮):运行指示;(闪烁):休眠停机指示。

AK500-L 水泵控制器产品说明书

AK500-L 水泵控制器产品说明书

水泵控制器AK500-L产品说明书版本V1.120220801目录一、产品型号说明 (1)二、系统简介 (2)三、产品安装尺寸图 (7)四、产品接线图 (8)一、产品型号说明订货完整型号:AK500-L1LP AC220V(AC220V控一排污控制器)二、系统简介1、概述AK500-L系列水泵控制器适用于排污、供水、稳压泵控制场合,集成水泵控制设备中的逻辑运算、自动远程信号处理、接触器驱动及负载故障保护切换功能,产品具有设计简单、结构紧凑、安装方便等特点。

工作电压:AC220V(接线端L-N电源输入端口)。

2、操作面板及按键说明AK500-L1LP控一排污泵启动按【启动】键启动水泵;停止按【停止】键停止水泵;复位按【复位】键为清除水泵当前故障,如故障仍未恢复,则会再次故障报警;手/自动按【手/自动】键切换控制器为手动或自动模式;AK500-L2LP控二排污泵1#启动按【1#启动】键启动1#水泵;1#停止1、按【1#停止】键停止1#水泵;2、当1#水泵发生故障时,长按【1#停止】键5秒进行故障复位操作,如故障仍未解决,则会再次故障报警。

2#启动按【2#启动】键启动2#水泵;2#停止1、按【2#停止】键停止2#水泵;2、当2#水泵发生故障时,长按【2#停止】键清5秒进行故障复位操作,如故障仍未解决,则会再次故障报警。

主泵选择按【主泵选择】键为选择1#泵或2#泵作为主用,另一台作为备用泵。

长按【主泵选择】手/自动按【手/自动】键切换控制器为手动或自动模式;2、功能设置:轮泵功能开关:长按【主泵选择】键5秒为轮泵功能开启或者关闭。

开启后,轮泵功能只针对液位信号进行轮泵运行动作;轮泵运行时,主泵指示灯不发生变化。

提示音:“嘀”一声为开启轮泵功能(默认);“嘀嘀嘀”三声为关闭轮泵功能。

故障类型选择:长按【手/自动】键5秒为切换故障反馈信号常开或常闭。

提示音:“嘀”一声为常闭(出厂默认);“嘀嘀嘀”三声为常开。

创新者水泵自动控制器说明书

创新者水泵自动控制器说明书

创新者水泵自动控制器说明书一、产品概述二、产品特点1.多功能:创新者水泵自动控制器具有多种操作模式,可根据实际情况进行设定,包括手动模式、自动模式和时间控制模式等,满足不同的需求。

2.自动控制:该控制器可根据水位传感器检测到的水位信号,实现自动启停水泵的功能。

当水位低于设定值时,自动启动水泵;当水位达到设定值时,自动停止水泵,以保证水位的稳定。

3.电源保护:创新者水泵自动控制器具有电源监测功能,在电源异常情况下会自动切换到备用电源,确保水泵的正常运行。

4.故障监测:该控制器可以实时监测水泵的运行状态,对水泵故障进行自动报警,并显示故障类型,方便用户快速判断和处理。

5.可靠性:创新者水泵自动控制器采用高品质的元器件和稳定的电路设计,具有较高的可靠性和抗干扰性,可在恶劣的环境条件下正常运行。

三、安装指南1.安装环境:安装前,请确保安装环境符合以下条件:a.温度范围:-10℃~+60℃;b.相对湿度:≤85%(没有结露);c.安装位置:应选择通风良好、无腐蚀气体和易燃等危险物质的场所。

2.安装方式:该控制器为壁挂式设计,安装时应将控制器固定于墙壁或固定架上,确保安装牢固。

3.连接电源:将控制器的电源线连接到电源插座,注意接线的正确性和牢固性。

4.连接传感器:根据水泵的实际情况,连接相应的水位传感器到控制器,确保传感器的稳定性和可靠性。

五、使用说明1.参数设置:在手动模式下,用户可以通过面板上的按钮进行参数设置,包括水位设定、启停延时等。

在自动模式下,系统会自动根据传感器检测到的水位信号进行控制。

2.运行状态监测:创新者水泵自动控制器面板上配有液晶显示屏,显示当前的水位、控制状态和故障类型等信息,方便用户实时监测水泵的运行状态。

3.故障报警:当控制器检测到水泵出现故障时,会自动报警并显示故障类型。

此时,用户应立即切断电源,检查并修复故障后再重新启动。

六、注意事项1.该控制器只适用于水泵的智能控制,其他用途严禁使用。

ARDP智能水泵控制器说明书

ARDP智能水泵控制器说明书

7
按键
8
复位键
9
手动/自动切换键
10 启动键
11 停止键
12 启动键
13 停止键
14 两泵运行指示灯
15 二主一备指示灯 16 一主二备指示灯 17 2 号泵 18 1 号泵 19 高水位指示灯
状态
按下 按下 按下
功能说明 显示电压测量数值、界面序号 显示水泵 1 的 A 相电流或三相平均电流 显示水泵 2 的 A 相电流或三相平均电流 退出菜单或返回主菜单 查看事件记录或数字量减或移位 查看显示数据或数字量增
46
U
显示界面为“15”
47 界面 15 按下“ ” 泵 I 电流 泵 II 本次运行时间(单位:h)
48
泵 II 电流 泵 II 本次停止时间(单位:h)
49
U
显示界面为“16”
50 界面 16 按下“ ” 泵 I 电流 泵 II 总运行时间(单位:h)
电动机功率 (kW)
1
支持
5
0.1~9999
0.12~440
5
1
0.1~9999
0.12~440
1.6
1
0.4~1.6
0.12~0.55
6.3
不支持
1
1.6~6.3
0.75~2.2
25
1
6.3~25
3~11
100
1
25~100
15~45
注:控制器测量允许 8 倍过载,即 100A 规格最大可以测量电流为 800A,电流输入信号为
5
中水位指示灯 低水位指示灯 自动指示灯 手动指示灯 报警指示灯 脱扣指示灯
ARDP 水泵控制器

该指示灯亮则表明水池内为中水位

yq3000h变频恒压供水控制器说明书

yq3000h变频恒压供水控制器说明书

yq3000h变频恒压供水控制器说明书一、产品概述YQ3000H变频恒压供水控制器是一种高性能、智能化的水泵控制器,适用于各种恒压供水系统。

它采用了先进的变频技术和智能控制算法,具有自动调节水泵转速、保持恒定水压、防止干运行等多种功能。

二、产品特点1. 变频控制:采用变频技术,实现自动调节电机转速,以达到恒定水压的效果。

2. 智能控制:内置智能算法,可根据实际需求自动调节水泵运行参数。

3. 人性化设计:采用大屏幕液晶显示器和按键操作界面,操作简单方便。

4. 多重保护:具有过流、过载、欠压、过压等多重保护功能,可有效延长设备寿命。

5. 安全可靠:采用优质元器件及严格的生产工艺,确保产品安全可靠。

三、技术参数1. 输入电源:AC220V±10% 50/60Hz;2. 输出功率:0.75kW-7.5kW;3. 工作温度:-10℃~+50℃;4. 工作湿度:不超过90%RH(无凝露);5. 控制方式:变频恒压控制。

四、安装与使用1. 安装前应检查产品是否完好,包括外观、内部元器件、接线端子等。

2. 安装时应按照说明书的要求进行,确保电源线路和信号线路正确接入。

3. 使用前应进行调试,包括参数设置、运行测试等。

4. 在使用过程中要注意安全,严禁在设备运行时进行维修或调整。

五、故障排除1. 无法启动:检查电源是否正常接通,控制器是否有故障。

2. 水泵无法正常工作:检查水泵电机是否正常工作,控制器是否有故障。

3. 水压不稳定:检查水泵转速和参数设置是否正确,水管是否漏水等情况。

4. 其他故障:根据具体情况进行排除,如需帮助请联系售后服务人员。

六、注意事项1. 本产品仅限于专业人员安装和维护,非专业人员请勿私自操作。

2. 在使用本产品时,请务必按照说明书的要求进行操作和维护,并避免任何不必要的操作。

3. 在使用过程中如有任何问题,请及时联系售后服务人员,以免造成不必要的损失。

七、保修条款1. 本产品自售出之日起,享受一年免费保修服务(人为损坏除外)。

丽锦机电智能水泵压力控制器说明

丽锦机电智能水泵压力控制器说明

丽锦机电智能水泵压力控制器说明一、简介智能水泵压力控制器是丽锦机电生产的一种新型设备,用于自动控制水泵的运行,实现对水泵系统中的水压进行智能调节和控制。

本文主要介绍丽锦机电智能水泵压力控制器的特点、工作原理以及使用方法。

二、特点1.智能控制:采用先进的微处理器控制技术,能够自动判断水压状态并进行智能调节,保证水泵系统的稳定运行。

2.多种保护功能:具备过压保护、欠压保护、缺水保护等多种保护功能,能有效保护水泵和水泵系统的安全运行。

3.高精度测量:内置高精度传感器,可实时监测水压,并通过控制器显示水压数值,提供准确的监测数据。

4.简单易用:通过面板上的按钮和液晶显示屏,用户可以方便地设置和调节参数,实现灵活的控制。

5.稳定可靠:采用优质电子元件和可靠的设计,具有较强的抗干扰能力和稳定性,可长时间稳定运行。

三、工作原理智能水泵压力控制器通过测量水泵系统中的水压,并根据用户设定的参数进行智能调节和控制。

其工作原理如下:1.当水泵启动时,控制器会通过传感器实时监测水泵系统中的水压,并将水压数值显示在液晶屏上。

2.根据用户设定的参数,控制器会自动判断当前水压是否在合理范围内。

如果水压过高或过低,控制器将自动调节水泵的运行状态,使水压保持在设定的范围内。

3.控制器还具备多种保护功能,如过压保护、欠压保护、缺水保护等。

当水泵系统出现异常情况时,控制器能够及时发出警报并采取相应的保护措施,避免损坏水泵设备。

4.用户可以通过面板上的按钮进行参数的设定和调节,也可以通过液晶显示屏实时监测水泵系统的运行状态和水压数值。

四、使用方法使用丽锦机电智能水泵压力控制器时,按照以下步骤进行操作:1.安装:将智能水泵压力控制器安装在水泵系统上,按照说明书连接好电源和传感器,并确保连接牢固可靠。

2.设定参数:通过面板上的按钮,设定合适的参数,如设定水泵启动和停止的水压范围、过压和欠压的保护值等。

3.启动水泵:按下面板上的启动按钮,智能水泵压力控制器将开始监测水泵系统的水压,并控制水泵的运行状态,确保水泵系统的稳定运行。

KQ1000水泵智能的控制器

KQ1000水泵智能的控制器

KQ1000 A/B型智能控制器使用说明某某科蓝水务工程设备某某2014年一、产品概述KQ1000型智能控制器〔简称控制器〕主要针对潜水泵的使用工况的特殊性,结合潜水泵内部安装的检测元件〔油水探头、浮子开关、热敏开关以与PT100〕,对潜水泵进展综合保护。

主要原理将泵内的检测元件作为取样信号,经控制器对取样信号进展过滤放大,输入到控制器中单片机系统,并和其程序中设定的参数进展比拟计算,根据运算结果发出指令,控制执行元件与通过面板LED灯指示运行状态。

二、工作条件控制器在如下条件下正常工作:1、安装地点的海拔高度≤2000米。

2、环境温度<+40℃。

3、环境无爆炸危险的介质,无足以腐蚀金属和破坏绝缘的潮湿气体与尘埃,月平均最大湿度≤90%〔25℃时〕。

4、垂直安装斜度≤5度。

5、控制器工作电源为AC220V±10%三、操作面板说明控制器盘面设有四个操作按键,四个LED信号灯以与四位数码管显示屏1、四个操作按键:“菜单〔AT〕〞键,“设置〔SET〕〞键,“向上〔△〕〞键,“向下(▽)〞键;2、四个LED指示灯R1—油室内油水探头〔下探头〕报警或PT100报警温度,故障时(闪烁);R2—电机上端盖探头〔上探头〕报警或PT100停机温度,故障时(常亮);K3—电机绕组热敏开关或PTC热敏电阻〔超热〕,故障时(常亮);K4—电机接线腔渗漏〔浮子或油水探头〕或PTC热敏电阻,故障时〔常亮〕;3、故障声报警内含一报警蜂鸣器,在正常状态与报警时不蜂鸣,在故障时蜂鸣,蜂鸣时长由E01值决定,0:关闭蜂鸣器; 1~9998;蜂鸣器时长〔秒〕 9999:一直蜂鸣。

在报警蜂鸣中,按“设置〞键能消除报警蜂鸣。

4、四位数码管显示屏:开机显示 8.8.8.8 R1 R2 K3 K4全亮,2秒后显示 1FFM /LoadFF 表示程序功能位〔10~99〕;M表示机型〔A:A型机;b: B型机〕当A型机时,显示“1. XXX ~ 4. XXX〞,不按按键60秒后轮换显示。

SC32 三相水泵智能保护水位无线自动控制启停多功能电控柜 说明书

SC32 三相水泵智能保护水位无线自动控制启停多功能电控柜 说明书

三相水泵智能保护水位无线自动控制启停多功能电控柜使用说明书型号SC32---=水泵智能无线控制专家=---使用前请仔细阅读领会说明书◆三相系列一控一一控二有线无线控制方式可选购◆产品概述SC32型水泵控制器,适合深井泵,潜水泵、离心泵、管道泵,液位/压力控制,又名智能水泵控制器,水泵智能控制器,智能水泵控制箱,水泵智能控制箱,泵控之宝。

额定工作电压AC380V/50HZ,匹配电机功率0.37-15KW,过流,缺相,短路,欠压,过压,干转保护。

一控一(SC32A):三相水泵无线水位自动控制启停智能保护多功能电控柜,适用于0.75-15KW 直接启动型的三相不锈钢/铸铁深井潜水泵、离心泵、管道泵等的无线或有线自动液位/压力控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,更方便深井潜水泵、管道泵的施工安装及节省费用。

一控二(SC32B):三相水泵无线水位自动控制启停智能保护多功能电控柜,适用于0.75-15KW 两台水泵直接启动型的三相不锈钢/铸铁深井潜水泵、离心泵、管道泵等的无线或有线自动控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,更方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵无线控制自动轮换功能可最大限度降低水泵锈蚀现象,泵故障自动切换功能可使供水系统的可靠性得到保障。

本机可通过拔动接线盒内"控制切换开关"位置的组合,可切换成6种不同的自动控制方式,以适合不同应用场合的使用.SC系列远程无线液位控制器,系我公司推出且拥有自主知识产权的智能化新产品,该控制器能解决水塔水池根据水位高低自动启停水泵的要求,可广泛应用在:水文、自来水、冶金、矿山、化工等行业。

可用来测量江、河、湖、海的深度和储水池、储水容器内的水位。

例如高山水库之间水位控制,高速公路消防水池水位控制,别墅的排水泵站群自动控制,小区泵房的自动控制,工厂水位水塔的自动控制,不用架设LAN线,不用中继站,不用开挖施工,用极小的投资,就能实现数台设备的远距离双向检测和控制,不但省去了弱电施工成本,后期也基本没有维护费用,避免盗割电缆造成的巨额损失,本控制器可以一对一无线通讯,也可以1对多,无线控制距离根据用户实际控制距离环境量身定制,免费无线电台控制距离0.1-几百公里,基于移动网传输的收费网络电台控制距离无限制,可全球遥控遥测。
