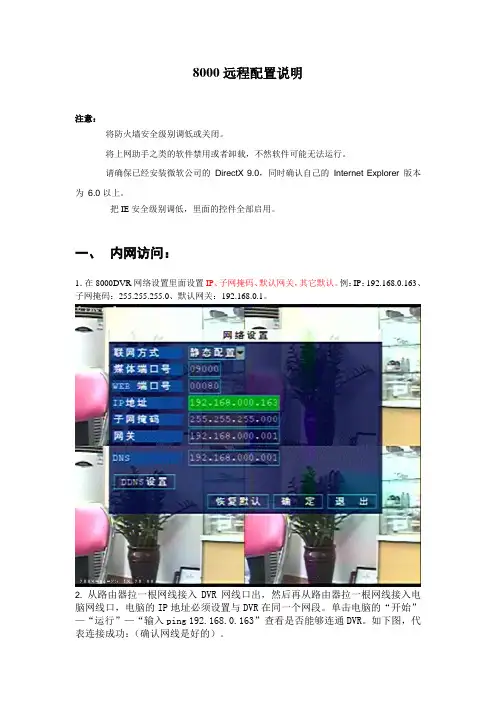

8000远程配置说明
8000远程配置说明注意：将防火墙安全级别调低或关闭。
将上网助手之类的软件禁用或者卸载，不然软件可能无法运行。
请确保已经安装微软公司的DirectX 9.0，同时确认自己的Internet Explorer 版本为6.0以上。
把IE安全级别调低，里面的控件全部启用。
一、内网访问：1．在8000DVR网络设置里面设置IP、子网掩码、默认网关，其它默认。
例：IP：192.168.0.163、子网掩码：255.255.255.0、默认网关：192.168.0.1。
2.从路由器拉一根网线接入DVR网线口出，然后再从路由器拉一根网线接入电脑网线口，电脑的IP地址必须设置与DVR在同一个网段。
单击电脑的“开始”—“运行”—“输入ping 192.168.0.163”查看是否能够连通DVR。
如下图，代表连接成功：（确认网线是好的）。
义级别”，把里面的设置全部启用，设置好后单击“确定”保存设置。
如下图：4.关闭电脑安装的防火墙及WINDOWS自带的防火墙，如下图：5.在IE 浏览器中输入要访问的DVR 的地址：http://192.168.0.163，然后回车。
访问成功会出现如下图：5．选择中文／英文界面，输入用户名和密码，即可进入IE端。
二、外网访问：1.拨号上网：（1）单击“网络设置”里面的“DNS/PPPOE设置”，开启PPPOE，输入用户名和密码，单击确定。
（2）. 绑定域名：主机名称：输入动态域名解析服务器主机名称；用户名：输入动态域名服务器的用户名；密码：输入动态域名服务器的密码；DDNS服务器：用户可自行选择所需要的DDNS 服务器，有3322、dyndns、perfecteyes三个选择。
（3）.在IE浏览器输入域名，单击回车进行外网访问。
如下图：（4）选择中文／英文界面，输入用户名和密码，即可进入IE端。
如下图：2.固定IP访问：1．在8304DVR网络设置里面设置IP、子网掩码、默认网关，其它默认。
恒宇GPS--HY-8000GPS时间同步系统说明书(NEW)
HY-8000 卫星时间同步系统使用手册烟台远大恒宇科技有限公司目录1.装置的用途及特点 (1)1.1 用途 (1)1.2 特点 (1)2.技术指标 (3)2.1 物理参数 (3)2.2 环境条件 (4)2.3 电磁兼容性 (4)2.4 供电电源 (5)2.5 平均无故障间隔时间MTBF (5)2.6 时间信号输入输出接口 (6)2.7 标准时钟装置核心GPS接收器的指标 (7)2.8 输出信号定时精度指标 (8)2.9 接口规范 (9)2.10 告警信号 (13)2.11 卫星失步时内部守时钟精度的稳定度 (13)2.12 引用标准 (14)3.HY-8000 GPS时间同步系统组成和模块介绍 (15)3.1 HY-8000 GPS时间同步系统组成 (15)3.2 装置的结构和模块介绍 (16)3.3 工作状态指示 (38)3.3.1 标准时间同步钟本体指示灯 (38)3.3.2 GPS卫星同步时钟指示灯 (39)4.装置的安装及操作说明 (40)4.1 GPS天线的安装说明 (40)4.2北斗天线安装说明 (42)4.3 装置的安装位置 (42)4.4 投入及运行 (42)4.5 安装避雷器 (44)5.装置的故障与维修 (44)5.1 告警 (44)5.2 时间信号的保持和切换 (45)5.3 可维修性 (45)5.4 安全性 (45)5.5 装置的维修 (46)6.附录一、HY-8000系列 GPS时间同步系统选型表 (47)HY-8000 GPS时间同步系统1.装置的用途及特点HY-8000 GPS时间同步系统是根据《华东电网统一时钟系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》和《上海电网GPS时间同步系统技术原则和运行管理规定》设计的时间同步系统，它由标准时间同步钟本体和时标信号扩展装置组成，可集中或单独组屏。
时标信号扩展装置包括脉冲、时间报文、DCF77、B码和NTP扩展模块，扩展装置可根据实际需要组合。
HY-8000网络模块和北斗模块使用说明书V21
HY-8000网络模块和北斗模块使用说明书V21烟台开发区远大恒宇科技有限公司目录一、N1、N3 NTP SERVER UNIT模块配置讲明3（一）网络接口IP地址设置3（二）软件升级4（三）监测数据上传网络时刻服务器端设置4（四）用户登录密码更换5二、N6 NTP SERVER UNIT模块配置讲明6三、N1、N3、N6 NTP SERVER UNIT模块客户端软件安装和设置讲明91、WINDOWS 9X/NT操作系统92、WINDOWS 2000操作系统 103、WINDOWS XP/2003操作系统 114、SUN SOLARIS 8操作系统125、LINUX操作系统 136、HP-UNIX操作系统147、IBM AIX V5.2操作系统148、CISCO路由器和交换机 159、rs6000 系统15四、N5 MONITOR UNIT配置和网络对时软件使用讲明171、设置服务器的IP地址、子网掩码和网关地址172、N5模块网络时刻同步软件使用讲明17五、N7 PTP SERVER UNIT模块配置讲明18六、G4、G10 INPUT UNIT北斗卫星模块初始化设置19七、G8 INPUT UNIT交流B码模块年初始化设置20八、G8 INPUT UNIT B码（DC）模块时延补偿值设置21九、G32 INPUT UNIT NTP输入设置22一、N1、N3 NTP SERVER UNIT模块配置讲明（一）网络接口IP地址设置网络接口ntp1默认网络地址为：192.168.0.254，网络接口ntp2默认网络地址为：192.168.1.254，网络接口ntp3默认网络地址为：192.168.2.254，掩码差不多上255.255.255.0。
注意：ntp1，ntp2，ntp3的IP地址不能重复要进行有效校时，第一要设置网络时刻服务器的IP地址。
第一把操纵运算机的网络地址设置为和网络接口1同一网段内的有效地址，如：192.1 68.0.21，子网掩码为255.255.255.0。
无线模块SW8000系列产品用户手册
SW8000系列IEEE802.11 a/b/g 产品用户手册Verion 2.0目录第1章产品介绍 (1)第2章硬件安装 (2)2.1 安装固定设备 (2)2.2 给设备供电 (2)第3章设备的工作模式 (4)3.1 Access Point Mode (4)3.2 Access Point Client Mode (4)3.3 Wireless Routing Client Mode (4)3.4 Gateway Mode (4)3.5 Wireless Adapter Mode (5)3.6 Transparent Client Mode (5)3.7 Repeater Mode (6)第4章配置IP地址 (7)第5章基本控制界面说明 (10)5.1 登入控制界面 (10)5.2 LAN Setup 有线网设置 (10)5.3 WLAN Setup 无限网设置 (11)5.3.1 Basic 基本设置 (11)5.3.1.1 在AP模式下 (11)5.3.1.2 在工作站模式下（Client） (11)5.3.1.3 Wireless Routing Client (12)5.3.1.4 Wireless Routing Client和Gateway模式的设置 (13)5.3.1.4.1 WAN Setup 广域网设置 (13)5.3.1.4.2 NAT Setup (18)5.3.1.4.3 Control the Bandwidth Available (18)5.3.1.4.4 Dynamic DNS Setup (20)5.3.2 Security安全设置 (24)5.3.2.1 WEP 加密方式 (25)5.3.2.2 WPA-Personal 加密方式 (25)5.3.2.3 802.1x/RADIUS 加密方式 (26)5.3.2.4 WPA Enterprise 加密方式 (27)5.3.3 Advanced 高级设置 (29)5.3.4 Statistics 统计数字 (29)5.3.5 MAC Address Filtering MAC地址过滤 (30)5.4 STP Setup 生成树协议设置 (30)5.5 设置 SNMP (31)5.6 SNMP Trap (32)第6 章. SYSTEM TOOLS 系统工具 (33)6.1 Traceroute 路由查询 (33)6.2 Ping Watchdog ping监视狗 (33)6.3 Ping Utility Ping测试 (33)6.4 Auto-Reboot 自动重启 (33)6.5 Syslog 系统日志 (34)6.6 System Identity 系统身份 (34)6.7 System Clock 系统时间 (34)6.8 Reboot System 重启系统 (34)6.9 Change Password 修改密码 (34)6.10 Logout 登出 (34)第 7 章 Device Access Management (35)7.1 Telnet/SSH Setup (35)7．2 设置 WEB 模式 (37)第 8 章 Security Configuration (39)8.1 Packet filtering (39)8.2 使用 URL Filtering (42)8.3 配置Firewall (43)8.4 使用Firewall Log (45)第1章产品介绍Skywave SW8000 系列高性能无线网络 Access Point 专为企业和公共接入设计。
GPS 北斗定位模块说明书
GPS/北斗定位模块说明书GPS/北斗定位模块使用说明书V2.4济南智泽贸易有限公司目录1.产品介绍 (1)1.1.产品概述 (1)1.2.产品特点 (1)1.3.技术指标 (1)1.4.产品尺寸 (1)1.5.硬件接口 (2)2.通信协议 (3)2.1.通信协议 (3)2.2.寄存器定义 (4)3.协议详解 (6)3.1.读保持寄存器 (6)3.2.读取版本号 (6)3.3.读取设备地址 (7)3.4.读取设备波特率 (7)3.5.读取奇偶校验位 (7)3.6.读取定位数据（RMC） (8)3.7.定位数据（RMC）解析 (8)3.8.修改设备地址（广播） (9)3.9.修改波特率 (9)3.10.修改奇偶校验位 (9)4.保修期限 (10)5.技术支持 (10)6.联系方式 (10)7.免责声明 (10)1.产品介绍1.1.产品概述GPS/北斗定位模块，是一款具有GPS定位和北斗定位的双模定位终端，可以快速、精确定位位置。
定位模块内含双模定位芯片，快速定位位置，并且将定位信息以RS485接口和Modbus协议的方式提供给用户使用，串口波特率最高可达115200bps，可以通过PC机设置软件或串口命令轻松控制，使用方便快捷。
1.2.产品特点⏹同时支持GPS定位和北斗定位⏹串口波特率自定义，支持2400～115200bps⏹串口支持全双工和半双工串口通讯，支持RS485收发自动切换⏹模块串口波特率等参数可通过PC机或串口命令配置⏹RS485带TVS、过流等保护⏹提供天线状态诊断，提供天线开路、短路等状态信息1.3.技术指标环境参数⏹工作温度：-40℃~80℃⏹工作湿度：5%~95%RH，无凝露供电⏹工作电压：DC5~28V⏹功耗：≤0.3W定位精度⏹出色的定位功能，支持BDS/GPS/GLONASS卫星导航系统的单系统定位，以及任意组合的多系统联合定位⏹冷启动捕获灵敏度：-148dBm跟踪灵敏度：-162dBm⏹定位精度：2.5米（CEP50）⏹内置天线检测及天线短路保护功能1.4.产品尺寸产品尺寸长x宽x高为：95mm x50mm x30mm，其中95mm包含长度80mm和两个安装孔15m图1-1产品尺寸1.5.硬件接口图1-2硬件接口硬件接口定义见表1-2硬件接口定义。
恒宇GPS--HY-8000GPS时间同步系统说明书(NEW)
HY-8000 卫星时间同步系统使用手册烟台远大恒宇科技有限公司目录1.装置的用途及特点 (1)1.1 用途 (1)1.2 特点 (1)2.技术指标 (3)2.1 物理参数 (3)2.2 环境条件 (4)2.3 电磁兼容性 (4)2.4 供电电源 (5)2.5 平均无故障间隔时间MTBF (5)2.6 时间信号输入输出接口 (6)2.7 标准时钟装置核心GPS接收器的指标 (7)2.8 输出信号定时精度指标 (8)2.9 接口规范 (9)2.10 告警信号 (13)2.11 卫星失步时内部守时钟精度的稳定度 (13)2.12 引用标准 (14)3.HY-8000 GPS时间同步系统组成和模块介绍 (15)3.1 HY-8000 GPS时间同步系统组成 (15)3.2 装置的结构和模块介绍 (16)3.3 工作状态指示 (38)3.3.1 标准时间同步钟本体指示灯 (38)3.3.2 GPS卫星同步时钟指示灯 (39)4.装置的安装及操作说明 (40)4.1 GPS天线的安装说明 (40)4.2北斗天线安装说明 (42)4.3 装置的安装位置 (42)4.4 投入及运行 (42)4.5 安装避雷器 (44)5.装置的故障与维修 (44)5.1 告警 (44)5.2 时间信号的保持和切换 (45)5.3 可维修性 (45)5.4 安全性 (45)5.5 装置的维修 (46)6.附录一、HY-8000系列 GPS时间同步系统选型表 (47)HY-8000 GPS时间同步系统1.装置的用途及特点HY-8000 GPS时间同步系统是根据《华东电网统一时钟系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》和《上海电网GPS时间同步系统技术原则和运行管理规定》设计的时间同步系统，它由标准时间同步钟本体和时标信号扩展装置组成，可集中或单独组屏。
时标信号扩展装置包括脉冲、时间报文、DCF77、B码和NTP扩展模块，扩展装置可根据实际需要组合。
HY-8000网络模块和北斗模块使用说明书(DOC 38页)
HY-8000网络模块和北斗模块使用说明书(DOC 38页)网络模块和北斗模块使用说明书烟台开发区远大恒宇科技有限公司目录一、N1、N3 NTP SERVER UNIT模块配置说明 (2)（一）网络接口IP地址设置 (2)（二）软件升级 (3)（三）监测数据上传网络时间服务器端设置 (5)（四）用户登录密码更改 (8)二、N6 NTP SERVER UNIT模块配置说明 (8)三、N1、N3、N6 NTP SERVER UNIT模块客户端软件安装和设置说明 (13)1、WINDOWS 9X/NT操作系统 (13)2、WINDOWS 2000操作系统 (15)3、WINDOWS XP/2003操作系统 (16)4、SUN SOLARIS 8操作系统 (17)5、LINUX操作系统 (18)6、HP-UNIX操作系统 (19)7、IBM AIX V5.2操作系统 (19)8、CISCO路由器和交换机 (20)9、rs6000 系统 (21)四、N5 MONITOR UNIT配置和网络对时软件使用说明 (22)1、设置服务器的IP地址、子网掩码和网关地址 (22)2、N5模块网络时间同步软件使用说明 (23)五、N7 PTP SERVER UNIT模块配置说明 (26)六、G4、G10 INPUT UNIT北斗卫星模块初始化设置 (28)七、G8 INPUT UNIT交流B码模块年初始化设置 (30)八、G8 INPUT UNIT B码（DC）模块时延补偿值设置 (32)九、G32 INPUT UNIT NTP输入设置 (33)一、N1、N3 NTP SERVER UNIT模块配置说明（一）网络接口IP地址设置1、网络接口ntp1默认网络地址为：192.168.0.254，网络接口ntp2默认网络地址为：192.168.1.254，网络接口ntp3默认网络地址为：192.168.2.254，掩码都是255.255.255.0。
无源北斗模块使用说明书
位置
符号
意义
范围
$
起始标志
1-4
CPMZ
帧头
5-6
LL
帧长
=0x0C
7-10
0000
零值
整型
11
C
校验
分化值为纳秒。
1.5串口波特率设置（$CPMC）
位置
符号
意义
范围
$
起始标志
1-4
CPMC
帧头
5-6
LL
帧长
=0x09
7
s
波特率
1-1200；
2-2400；
3-4800；
4-9600；
1.1模块初始化信息（$CPMI）
本语句用于为无源北斗模块提供初始位置和时间信息。便于快速捕获和高精度授时（位置达到相应精度要求，见技术指标说明注释）。初始化信息将被保存在非易失性存储器中，下次加电时将会自动生效。向模块发送$CPMI命令会返回同样内容的$CPMI语句。
$CPMILLllllbbbbhhhhYYMDhmsC
对于“设置零值”和“查询初始化信息”点击后分别弹出设置零值对话框，返回初始化信息对话框。
图6
设置波特率点击相应按钮，设置成功后返回对应的设置帧“$CPMC”。设置在下次开机后生效。查询也返回同样的帧。
图7
5
a本模块可根据用户的具体使用需求，增加或修改输出协议内容。
b本模块有一个对外用户串口。
c本模块默认的坐标系统为WGS-84，便于与GPS定位结果进行比对或者数据融合解算。
增益：>-1dB
北斗低噪声放大器
频率范围：2491.75±5MHz
增益：32～35dB
增益平坦度：≤±0.5dB
GPS、北斗二双模接收机模块MXTOS2使用说明
MXTOS2 -200使用说明北京时代民芯科技有限公司中国，北京版本：v 1.4联系方式：赵景宁------67968115---7143 李文杰------67968115---71961概述MXTOS2-200模块是北京时代民芯科技有限公司开发的GPS、BD-2双模兼容接收机模块，采用了自主研制的卫星信号处理芯片。
能够提供高精度的载体三维位置、速度、时间信息以及原始观测数据等。
MXTOS2-200将射频前端、基带处理、定位软件高度集成，具有低功耗、小体积、高可靠、高性能等特点，可实现GPS/ BD-2单模、双模灵活定位模式。
MXTOS2-200从天线输入到串行输出的整个信号处理链包含在一个单独的模块当中。
MXTOS2-200的小尺寸使得其在有严格空间要求的应用中成为理想选择。
封装形式使得射频输入直接在一个引脚上，可避免使用昂贵的射频电缆。
贴片封装可软焊，节省空间同时提高可靠性。
1.1主要技术指标：1.2模块结构MXTOS2-200卫星导航接收机模块分为两部分：射频部分和基带部分。
MXTOS2-200结构如图1所示。
图 1 MXTOS2-200结构图1.3引脚说明2设计指南为了使模块工作在最好性能，在设计中有以下要点需要注意：●电源管理干净而稳定的电源是MXTOS2-200模块工作良好的前提。
●接口保证所有管脚正确连接，保证模块串口波特率和主机设置一致。
●天线保证天线馈电正确，并用50欧姆微带线连接到模块RFin。
2.1电源管理MXTOS2-200模块有三个电源引脚，分别是VCCRF、VCC3.3、ANTVCC。
VCCRF和VCC3.3为模块的主电源，VCCRF为模块射频前端提供电源，对电流的要求为不小于150mA。
射频前端是接收机的最敏感的部分，所以输入的电压应当没有噪声。
要求纹波越小越好，通常要小于50mV。
建议选用单独的LDO为射频供电，并最好选用专门为RF应用设计的LDO。
VCC3.3为基带部分供电，同样需要干净而稳定的电源，最小电流不能小于300mA。
HY8000系列操作说明
1、设置程序：按<键一下即放开，仪表就进入设置程序状态。
仪表先显示当前运行段起始给定温度，此时显示的数据最后一位（个位数）的小数点就开始闪动（如同光标）。
按∨键减小数据，按∧键增加数据，按<键可移动修改数据的位置（光标）。
将给定温度改为适合的值后，再按SET键一下，就显示出下一个要设置的程值（当前段时间）来，每段程序按温度、时间等顺序依次排列。
仪表允许在程序运行时修改程序。
在设置程序时，先按<键并保持不放后，再按SET键可提前退出设置程序状态，再按∨键可返回设置上一数值。
注意，如果程序设置已被锁上（见后文Loc参数的介绍），则以上设置程序值的操作无法执行。
2、设置参数：按SET键并保持2秒钟，等显示出参数后再放开。
再按SET键，仪表将依此显示各参数，如上限报警值ALSH、参数锁Loc等等，通过<、∨、∧等键可修改参数值。
在设置参数状态下，先按<键并保持不放后，再按SET 键可退出设置参数状态，再按∨键可返回检查上一参数，但如果参数已被Loc 锁上，则该功能不能执行。
如果参数被Loc锁上（后文介绍），则只能显示被EP参数定义的现场参数（可由用户定义的，工作现场经常需要使用的参数），而无法看到其它参数。
不过，至少能看到Loc参数显示出来。
3、显示及修改程序动行段号（StEP）：程序运行中有时希望从程序的某一段开始运行，或者直接跳到某一段行程序，例如当前程序已运行到第4段，但用户需要提前结束该段而运行第5段，则可执行修改程序运行段号的功能。
HY8000P系列能通过设定StEP，从30段程序段中任意段开始执行程序。
如果用户需要运行的温度曲线小于30段，仪表还允许用户设置多条不同的曲线程序，分别执行，只要它们的总段数（包括必要的控制段）不超过30段即可。
例如某工艺曲线为9段程序，则仪表可设置3条这样类似的曲线，在生产过程中，通过改变StEP来调用不同的曲线。
要修改StEP值时，操作时按SET键一下即放开，仪表就显示StEP值，通过∨、∧等键可进行修改。
GPS北斗定位模块用户手册.doc说明书
GPS/北斗定位模块使用说明书文档版本：V1.2目录1.产品介绍 (3)1.1产品概述 (3)1.2功能特点 (3)1.3设备技术参数 (3)1.4产品选型 (3)2.设备使用说明 (4)2.1设备安装前检查 (4)2.2接口定义 (4)3.配置软件安装及使用 (5)3.1软件选择 (5)4.通信协议 (6)4.1通讯基本参数 (6)4.2数据帧格式定义 (6)4.3寄存器地址 (7)4.4通讯协议示例以及解释 (8)4.4.1读取设备地址0x01的定位状态 (8)4.4.2读取设备地址0x01的经度 (8)4.4.3修改地址 (9)5.联系方式 (10)6.文档历史 (10)附录：壳体尺寸 (11)1.产品介绍1.1产品概述我公司研发生产的GPS/北斗定位模块，是一款具有GPS定位和北斗定位的双模定位终端，可以快速、有效、精确定位位置。
GPS/北斗定位模块内含双模定位芯片，可快速定位位置，并且将定位信息以RS232/485接口和ModBus协议的方式提供给用户使用，并可以通过PC 机设置软件或串口命令轻松控制，使用方便快捷。
1.2功能特点同时支持GPS定位和北斗定位（北斗二号和北斗三号1-63号全部卫星）采用WGS84世界大地坐标系，精准定位经纬度信息可实时读取对地速度、对地航向、海拔高度等信息串口波特率自定义，支持1200~115200bps模块串口波特率等参数可通过PC机或串口命令配置RS232/485带TVS、过流等保护提供天线状态诊断，提供天线开路、短路等状态信息1.3设备技术参数供电DC7~30V功耗0.348W使用环境工作温度-20℃~+60℃，0%RH~95%RH非结露通信接口RS232/485接口可选；通信波特率：1200~115200可设天线接口接我公司提供的GPS+北斗双频天线定位精度 2.5m（CEP50）海拔高度典型精度：±10m对地速度<0.36km/h（1σ）1.4产品选型RS-公司代号GPSBDS-GPS北斗定位模块N01-RS485（ModBus-RTU协议）N02-RS232（标准RS232-DB9接口）1GPS北斗定位模块外壳2.设备使用说明2.1设备安装前检查设备清单■GPS北斗定位模块1台■产品合格证、保修卡等■GPS+北斗双频天线安装尺寸：Φ2.5mm88mm2.2接口定义序号标识说明1DC10-30V电源输入设备供电10-30VDC宽压供电2Ant北斗+GPS双频天线3通信设备485通信灯4运行设备运行灯5电源正电源输出正6电源负电源输出负7485A通信：485-A8485B通信：485-B注：通信灯在设备485通信时亮0.1s，设备运行灯正常工作（定位成功）时亮0.5s，熄灭0.5s，异常（未定位成功）时亮0.1s，熄灭0.9s，且模块只需要一端供电就可以正常工作，另一端电源是为后级供电而准备，如不对后级进行供电，可悬空。
8000系列产品说明书
6000系列数字监控系统使用说明6000系列产品说明第一章系统简介 (2)1.1简介 (2)1. 1. 1系统基本配置要求 (2)1.2系统参数 (3)第二章硬件安装 (3)第三章驱动程序安装 (4)第四章系统程序安装 (4)第五章系统软件功能和操作说明 (5)附录: 常见问题解答: (18)第一章系统简介1.1简介本说明书描述了与6000系列视频压缩卡（简称6000压缩卡）有关的硬件安装、软件安装、系统设置、软件使用等方面的内容，请务必按照说明书的指导进行这些工作，以确保监控系统正常、稳定地运行。
注：1、显示器分辨率设定为1024×768，1280x1024,1440x900。
2、在系统安装完后，在控制面版中的电源选项里将关闭硬盘、关闭监视器和系统待机等选项设置为“从不”。
3、检查所有设备是否存在冲突，对于存在冲突的设备，可以通过调整中断号、内存地址或者重新安装驱动程序等方法来解决。
1.2系统参数视频特性*视频输入：CVBS输入*支持制式：PAL、NTSC*压缩分辨率：352*288(PAL)，320*240(NTSC)*单通道帧率：25F/S（PAL），30F/S(NTSC)音频特性*语音输入：语音线路输入*监听采样率：32KHz*录像采样率：8 KHz功能特性硬件符合PCI-Ex 规范，PNP支持使用10bit 梳妆噪声滤波器，视频信号清晰度；使用改进型H264压缩方式，内置数字水印，防止篡改；视频编码标准完全符合H264，音频信号清楚，码流低；支持宽屏显示，智能识别1024x768,1280x1024,1440x900 三种分辨率；支持VGA转电视墙显示方式；支持视频定时遮盖，具有高度监控区域保密性；使用整合式文件结构，系统更加稳定，去除文件打包概念，有断电保存功能录像输出格式可选音视频符合流或单独视频流；单路录像帧率在1-25帧(1-30帧)支持多路同时预览，支持视频预览无级缩放支持压缩流/预览流叠加时钟，多国文字的功能支持音视频的实时同步压缩多区域多灵敏度移动侦测支持静态图像捕捉录像格式全面兼容微软播放器超低功耗设计，板卡结构紧凑，系统稳定第二章硬件安装1、打开机箱，露出主机板和PCI-Ex 插槽。
otu-8000(eotu8000e) - 入门指南说明书
6Click on A PPLY to validate the changes of TCP/IP Confi guration (this will restart the OTU-8000).7Connect the OTU-8000 to the LAN and try to connect to it by entering its IP adress inside a Web Browser on a computer present on the LAN.4. O PTICAL CONNECTIONSThe patchcord between the OTDR and the SWITCH is supplied with the OTU-8000.The patchcords from the SWITCH to the monitored fi bers are not supplied.Once all the patchcords are plugged in, the plexy protector can be installed.5. A DVANCED CONFIGURATIONFor advanced confi guration such as external optical switch, communication backup, SMS, email consult the user manual available in pdf on the USB key.6. T ECHNICAL ASSISTANCEIf you need assistance or have questions related to the use of this product, call or e-mail JDSU’s Technical Assistance Center for customer support.RegionPhone NumberAmericas / Telecom Products /Other countries 866 228 3762World Wide: +1 301 353 1550Europe, Africa, and Mid-East +49 (0) 7121 86 1345Asia and the Pacifi c Southeast Asia, Australia, and New Zealand+10 800 140 5599OTU-8000 GETTING STARTED MANUALThe OTU-8000 installation requires going through : -Mechanical installation -Communication setup -Electrical connections-Optical connectionsFemale Ground connectorO T U -8000IP NETWORK - IP Address - Subnet Mask - GatewayMale Ground connectorOPTION CONVERTER AC-DC - With female connectorSUPPLYING WIRES - Ø 1.5 mm 2 maxRELAY CONNECTOR The OTU-8000 Serial Number is indicated below the equipment.1. M ECHANICAL I NSTALLATION - I NSTALLING THE OTU -8000 INTO THE RACK1Fix the brackets inside the rack.Left bracket (when you are facing the OTU)Right bracket (when you are facing the OTU)2Click the OTU-8000 on the brackets.3Fix the spacers in which the plexy protector will be screwed in.Mark for wrench HS8 1/4’’ (Inch)2. E LECTRICAL C ONNECTIONSThe OTU-8000 works on a DC -48V power supply. It supports a dual feed.1If using only one source, screw thesource’s wires inside the 5 pointsconnector as (one of the options)shown opposite.2Wrap the power cables around theferite delivered.3Use the ground connector supplied to connect the OTU-8000 to the ground.SWITCH ON/OFF PROCEDURES The OTU-8000 has no ON/OFF button.It is automatically switched ON once the power is plugged in.SWITCH-OFF PROCEDURETo switch the OTU-8000 off, the user must follow the procedure below 1. K eep the O FF button pressed for about 3 sec.2. Wait for the LED Standby to be solid green.3. Unplug the Power-Supply connector.T e s tM a i nB a c k u pS t a n b yP o w e rU n i tLocalOffFuse3. C OMMUNICATIONThe OTU-8000 is setup in DHCP mode with a host name such as: otu-8000e-5002 (5002 is the serial number)To change the host name or the IP confi guration follow the process below:1Plug in a PC (set in DHCP to obtain an IP automatically) to the RJ45 labelledB ACK /L OC .2Press the buttonLocal during few seconds until the LED Main fl ashes.48 V DCLocal buttonEthernet CableTo enter the OTU’s network information:3Open your Web Browser http://192.168.1.1 .4Login as “user install”.5In the confi guration menu go to the Ethernet tab and indicate the OTU Network settings: -Hostname -IP Address -IP Sub-Mask -IP Gateway -Domain Name-DNS Server addressTo use the backup communication or to set up IPV6 please refer to the complete user manual.。
CDMA8000 模块 说明书 版本1.0
CDMA8000模块用户手册版本1.0发布: 2010-2-1版本更新记录目录CDMA8000模块用户手册 (1)第一部分介绍 (4)第一章概述 (4)1.1 介绍 (4)1.2产品特性 (4)第二部分硬件部分 (4)第二章硬件特性 (4)2.1模块外形 (5)2.2 尺寸和重量 (5)第三章接口定义 (5)3.1硬件接口 (5)3.2 USB接口定义 (5)第三部分LINUX (6)第四章使用步骤 (6)4.1操作平台 (6)4.2初始化 (7)4.3测试 (9)第四部分WINCE (9)第五章使用步骤 (9)5.1操作平台 (9)5.2操作步骤 (9)第一部分介绍第一章概述1.1 介绍CDMA8000是天漠公司推出的3G无线通讯模块，基于高通最新的MSM6290平台开发的UMTS标准开发的，该模块适用于EDGE,GPRS,GSM and WCDMA(HSPA)网络，可实现全球漫游。
通用的USB接口和强大的软件支撑平台，使模块具备友好的二次开发软硬件平台，可以支持多种外围设备，满足3G用户丰富的业务功能需求产品特征1.2产品特性⏹网络：CDMA 1xRTT(2G CDMA网络)、CDMA 1xEV-DO Rev.0（3G网络 CDMA2000中的一个版本）、CDMA 1xEV-DO Rev.A （3G网络CDMA2000中的一个版本）800MHz⏹类型接口：支持USB2.0⏹操作系统：Windows 2000(SP4)，Windows XP(SP2)，Windows Vista，Windows 7，Linux 2.6，Mac OS X V10.0以上⏹驱动提供：免驱(存储卡内置驱动)⏹主要功能：高速分组数据业务、短信收发、双工语音通话、TF卡扩展第二部分硬件部分第二章硬件特性2.1模块外形说明：①(U)IM Card为SIM（Subscriber Identity Module-熟称手机卡）卡槽;②Micro SD为TF(Trans Flash-一种存储卡)卡扩展槽;2.2 尺寸和重量尺寸：50.85(L)mm×29.90(W)mm×2.6(H)mm重量：约25克工作电压：3.3～4.2V DC工作温度：-20℃～+55℃存储温度：-40℃～+85℃相对湿度：5%～95%第三章接口定义3.1硬件接口●PCI Express Mini Card 标准接口●USB2.0高速传输●LED灯控制●兼容50 Ohm RF天线3.2 USB接口定义第三部分LINUX第四章使用步骤4.1操作平台硬件：DevKit8000评估套件，CDMA8000模块，SIM卡，USB HUB,软件：DevKit8000、CDMA8000配套软件注：1、对于CDMA8000模块推出前购买DevKit8000开发板的客户，需要手动修改内核配置，重新生成映像，方能正常使用CDMA8000模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络模块和北斗模块使用说明书烟台开发区远大恒宇科技有限公司目录一、N1、N3 NTP SERVER UNIT模块配置说明 (2)（一）网络接口IP地址设置 (2)（二）软件升级 (3)（三）监测数据上传网络时间服务器端设置 (5)（四）用户登录密码更改 (8)二、N6 NTP SERVER UNIT模块配置说明 (8)三、N1、N3、N6 NTP SERVER UNIT模块客户端软件安装和设置说明 (13)1、WINDOWS 9X/NT操作系统 (13)2、WINDOWS 2000操作系统 (15)3、WINDOWS XP/2003操作系统 (16)4、SUN SOLARIS 8操作系统 (17)5、LINUX操作系统 (18)6、HP-UNIX操作系统 (19)7、IBM AIX V5.2操作系统 (19)8、CISCO路由器和交换机 (20)9、rs6000 系统 (21)四、N5 MONITOR UNIT配置和网络对时软件使用说明 (22)1、设置服务器的IP地址、子网掩码和网关地址 (22)2、N5模块网络时间同步软件使用说明 (23)五、N7 PTP SERVER UNIT模块配置说明 (26)六、G4、G10 INPUT UNIT北斗卫星模块初始化设置 (28)七、G8 INPUT UNIT交流B码模块年初始化设置 (30)八、G8 INPUT UNIT B码（DC）模块时延补偿值设置 (32)九、G32 INPUT UNIT NTP输入设置 (33)一、N1、N3 NTP SERVER UNIT模块配置说明（一）网络接口IP地址设置1、网络接口ntp1默认网络地址为：192.168.0.254，网络接口ntp2默认网络地址为：192.168.1.254，网络接口ntp3默认网络地址为：192.168.2.254，掩码都是255.255.255.0。
注意：ntp1，ntp2，ntp3的IP地址不能重复要进行有效校时，首先要设置网络时间服务器的IP地址。
首先把控制计算机的网络地址设置为和网络接口1同一网段内的有效地址，如：192.168.0.21，子网掩码为255.255.255.0。
N1、N3采用ntp1网口设置IP地址。
2、采用telnet远程程序登录网络时间服务器，用户名默认为：timeserver，密码为：timeserver。
3、命令格式如下：telnet 192.168.0.254 2300 ，2300为自定义端口号，以避免无关人员登录。
4、出现如下画面：键入用户名timeserver和密码timeserver。
出现下面画面：5、运行netsh命令，再运行interface ip 出现如下画面：6、再键入“set add ntp1 static 192.168.0.22 255.255.255.0 192.168.0.1 1”其中ntp1为网络接口1的连接名称（注意为小写字母），192.168.0.22是你要设置的IP地址，255.255.255.0是子网掩码，192.168.0.1是要设置的网关地址，1为到网关的跃点数。
注意：如果要跨局域网应用，必须设置网关地址。
要设置网关地址，必须设置完IP地址重启服务器后才能设置对应的网关地址，可用“show config”命令查询是否设置准确7、回车后，关机重启网络时间服务器，网络接口地址设置完毕，可用“PING”命令验证是否设置好。
8、网络接口2和3的设置和接口1的设置一样，只是网络接口2的名称是“ntp2”，网络接口3的名称是“ntp3”，注意设置时准确应用。
（二）软件升级1、用采用telnet远程程序登录网络时间服务器。
2、键入“net stop timeserver ”，回车后即停止时间服务。
3、在IE浏览器下采用ftp远程程序登录网络时间服务器。
用户名默认为：timeserver，密码为：timeserver。
4、格式如下：ftp://192.168.0.254:2100 ，2100为自定义端口号，以避免无关人员登录。
5、出现如下画面：6、又出现如下画面：timeserver.exe为本机运行软件。
如需要升级软件，则把新软件timeserver.exe 拷贝到本目录下替换旧的timeserver.exe软件。
7、telnet登录目录下键入“net start timeserver ”，回车后即开始时间服务。
注意：如果客户端为WINDOWS XP，登录时请打开ie，在菜单里选择：工具-> internet选项-> 高级，在“使用被动ftp”前面去掉钩（需要ie6.0以上才支持），否则登录不上。
（三）监测数据上传网络时间服务器端设置1、在IE浏览器下采用ftp远程程序登录网络时间服务器。
用户名默认为：timeserver，密码为：timeserver。
2、格式如下：ftp://192.168.0.254:2100 ，2100为自定义端口号，以避免无关人员登录。
3、出现如下画面：4、点击登录，又出现如下画面：timeserver.ini为本机配置软件。
如需要配置软件，则把文件timeserver.ini拷贝到客户机进行编辑，然后替换本目录下旧的timeserver.ini文件件。
其中IntervalTime、Com、AlarmTime、GPSNTP、Model、EventDelay这6项不用设置。
RemoteHost1：表示要设置的第1台远程监测计算机的IP地址，设置时数字不要加前导零。
如：设置时192.168.10.6为正确地址，192.168.010.006为错误地址。
如果不用，请设置为“0”。
RemoteHost2：表示要设置的第2台远程监测计算机的IP地址RemoteHost3：表示要设置的第3台远程监测计算机的IP地址，如果不用，请设置为“0”。
GPSconNTP：值为“0”：表示不管时间是否可用，NTP服务都可使用，可作调试用或特殊用途。
值为“1”：表示如果时间可用，即不报警，则NTP服务可使用，如果时间不可用，即报警，则NTP服务不可使用。
值为“2”：NTP服务的启动方式由板上的插针决定off位置：表示不管时间是否可用，NTP服务都可使用，可作调试用或特殊用途。
On位置：表示如果时间可用，即不报警，则NTP服务可使用，如果时间不可用，即报警，则NTP服务不可使用。
值为“3”：表示如果时间曾经同步过，则NTP服务可使用，如果时间从未同步过，则NTP服务不可使用。
（四）用户登录密码更改1、用采用telnet远程程序登录网络时间服务器。
2、键入“net user timeserver time”，回车后即完成。
“time”为修改后的密码。
二、N6 NTP SERVER UNIT模块配置说明安装程序：双击f:\N6(带广播)\ setup.exe (f:为光驱符号)，看到如下界面：之后在出来的对话框中点击“确定”来继续安装程序。
点击“确定”后，出来选择安装目录的对话框，用户根据自己实际情况来选择安装目录，然后点击左上方的图标” ”开始安装程序。
在如下界面填写“程序组”名称，点击“继续”来继续安装程序。
接下来安装程序成功完成，点击“确定”。
这样，就在计算机的开始菜单中生成了软件的快捷方式：点击“NTP模块设置(N6)”，进入设置程序的主界面。
如下：软件可以通过网口或者串口来设置IP地址，具体使用方法如下：①．通过网口设置：本系统出厂IP设置为：192.168.0.254（IP），255.255.255.0（子网掩码），192.168.0.1（网关），如果要设置本系统地址，请首先将用来设置的计算机配置成与本系统同一网段。
打开软件，在界面右上角填写系统IP地址（默认192.168.0.254），在设置IP界面中填写需要配置的IP信息，检查无误后，点击“开始写入”来写入IP地址。
写入成功后，在右上角填写刚刚设置的IP地址，计算机修改为跟刚才设置的IP同一网段，之后点击“开始读取”按钮，系统将返回您设置的IP信息。
请注意，如果您忘记了设备的IP地址，将只能通过串口设置来读取IP信息。
②．通过串口设置：软件使用前，请保证所使用的计算机串口和N6板卡COM1口之间已经通过交叉串口线进行了正确的连接，设置使用的串口默认为comset.ini文件中设置的地址，即界面中com后面的默认值。
其中下拉框可以列表出计算机中可用的所有com口，请根据实际情况来选择com口。
软件分为“读取ＩＰ”和“设置ＩＰ”两大块。
如果用户忘记ＩＰ地址或者别的原因而需要读取系统目前的ＩＰ地址和广播间隔时间，点击“开始读取”即可正常读取。
如果需要修改设备的ＩＰ地址或者广播间隔时间，请在右方“设置ＩＰ”框内填入希望设备被设置的ＩＰ地址、子网掩码、默认网关和广播间隔时间，填入完成后，请做一下检查，当检查无误后，点击“开始写入”按钮来写入ＩＰ地址。
特别注意：IP设置成功之后请断电重启设备。
注意问题：１.设置ＩＰ地址的时候，请保证要设置的ＩＰ地址在局域网中没有被使用，如果设置一个已经被使用的ＩＰ地址，您将无法正确的获得时间信息。
２.请分别注意“开始读取”和“开始写入”按钮下面的两行：“读取次数”、“读取状态”和“写入次数”、“写入状态”。
读取次数、写入次数：每点击一次“开始读取”和“开始写入”，“读取次数”和“写入次数”就会相应的发生变化（加１），此次读取或者写入的状态（成功与否）就会在“读取状态”和“写入状态”中显示，只有显示“成功”的时候，读取和写入操作才是成功的。
如果状态是“失败”或者没有任何字符，那么此次的读取或者写入就是失败的。
如果是失败状态，请检查串口线是否是交叉线以及串口线是否插好。
３.通过串口设置时，如果使用的串口不是默认COM口，那么请修改com下拉框中的串口号，再次点击设置或者读取。
４.设置为广播授时模式时，客户端计算机须关闭window time服务。
设置方法：右键点击桌面“我的电脑”，选择“管理”，打开“计算机管理”，在“服务和应用程序”下找到window time服务，双击打开，在“常规”选项卡下，首先点击“停止”，然后把“启动类型”设置为“手动”，然后点击“应用”，“确定”退出。
特别注意：广播间隔时间：如果您设置的广播间隔时间是0，那么系统处于客户/服务器对时模式，不对外广播时间信息，目前多数应用采用客户/服务器对时模式；如果广播间隔时间不为0，系统处于广播对时模式，此时不支持客户/服务器对时模式。
三、N1、N3、N6 NTP SERVER UNIT模块客户端软件安装和设置说明1、WINDOWS 9X/NT操作系统1）客户端来源：客户端软件存储在光驱f:\AUTOMACHRON\automachron.exe (f:为光驱符号)。
