《液压与气压传动_》试卷(A)答案

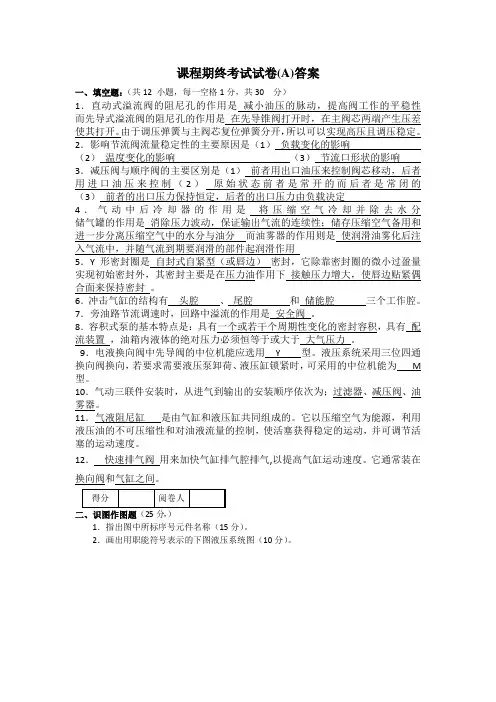

课程期终考试试卷(A)答案

一、填空题：（共12 小题，每一空格1分，共30 分）

1．直动式溢流阀的阻尼孔的作用是减小油压的脉动，提高阀工作的平稳性而先导式溢流阀的阻尼孔的作用是在先导锥阀打开时，在主阀芯两端产生压差使其打开。由于调压弹簧与主阀芯复位弹簧分开，所以可以实现高压且调压稳定。2．影响节流阀流量稳定性的主要原因是（1）负载变化的影响

（2）温度变化的影响（3）节流口形状的影响

3．减压阀与顺序阀的主要区别是（1）前者用出口油压来控制阀芯移动，后者用进口油压来控制（2）原始状态前者是常开的而后者是常闭的（3）前者的出口压力保持恒定，后者的出口压力由负载决定

4．气动中后冷却器的作用是将压缩空气冷却并除去水分储气罐的作用是消除压力波动，保证输出气流的连续性；储存压缩空气备用和进一步分离压缩空气中的水分与油分而油雾器的作用则是使润滑油雾化后注入气流中，并随气流到期要润滑的部件起润滑作用

5．Y形密封圈是自封式自紧型（或唇边）密封，它除靠密封圈的微小过盈量实现初始密封外，其密封主要是在压力油作用下接触压力增大，使唇边贴紧偶合面来保持密封。

6．冲击气缸的结构有头腔、尾腔和储能腔三个工作腔。7．旁油路节流调速时，回路中溢流的作用是安全阀。

8．容积式泵的基本特点是：具有一个或若干个周期性变化的密封容积，具有配流装置，油箱内液体的绝对压力必须恒等于或大于大气压力。

9．电液换向阀中先导阀的中位机能应选用Y型。液压系统采用三位四通换向阀换向，若要求需要液压泵卸荷、液压缸锁紧时，可采用的中位机能为M 型。

10．气动三联件安装时，从进气到输出的安装顺序依次为；过滤器、减压阀、油雾器。

11．气液阻尼缸是由气缸和液压缸共同组成的。它以压缩空气为能源，利用液压油的不可压缩性和对油液流量的控制，使活塞获得稳定的运动，并可调节活塞的运动速度。

12．快速排气阀用来加快气缸排气腔排气,以提高气缸运动速度。它通常装在换向阀和气缸之间。

二、识图作图题（25 分，）

1．指出图中所标序号元件名称（15分）。

2．画出用职能符号表示的下图液压系统图（10分）。

得分阅卷人

三、计算题（共小题，毎小题分，共17 分）

1．回油节流调速系统：液压泵流量为25L/ min，溢流阀调定压力为5.4Mpa, 负载F为40000N，液压缸大腔面积A1=80cm2, 小腔面积A2=40cm2, 工进时液压缸速度v为180cm/min, 不考虑管路损失和液压缸摩擦损失。试：（15分）（1）。画出完整回路；（7分）

（2）。工进时液压系统的效率为多少；（5分）

（3）。负载降为0时（即F=0），回油腔的压力？（5分）

T

2(1)

（2）。==Qp Pp V F ..η53.010*4.5*60

10*25*608.1*10*46

3

4=-

（3）。当V 1=18cm/min 时，

P 2=Mpa A F

A P p 8.010*4010*410*80*10*4.54

44621=-=---

当F=0时, P 2’=

Mpa A A P p 8.1021

=

四、（共4小题，每小题7分，共28分）

1．液压缸快进时大、小泵同时供油且差动连接，工进时大泵卸荷仅小泵供油的回路。

2．两单出杆液压缸，一为加压缸，一为送料缸。要求用压力控制实现以下工作循环：送料液压缸快速前进到行程终点时，加压液压缸开始快速前进，到接触工件时转为慢速前进加压，当加压液压缸到达加压行程终点后，即立即快速退回。加压缸退到原点后，送料液压缸开始快速退回。

3．试画出气压传动中的单往复动作回路。

4．试画出气压传动中的双手同时操作回路。

(1) (2)

(3)

选择题（每小题1分，共15分）

2．液压控制阀可分为三大类，它们是( A )

A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀

3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力C减少泄露D减少径向不平衡力

4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔B压油腔C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载

A 进油B旁路C回油

6．中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A O

B P

C M

D Y

7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速C容积调速D容积节流调速8．高压系统宜采用( C )

A齿轮泵B叶片泵C柱塞泵。

9．双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( C )。

A 1倍

B 2倍

C 3倍

D 4倍

10．调速阀由（B ）与节流阀串联组成。

A减压阀B定差减压阀C溢流阀D差压式溢流阀

12．压力机液压系统为防止液压冲击需设置( A )回路。

A泄压B增压C减压

13．当限压式变量泵工作压力p>p B（p B拐点压力）时，随着负载压力上升，泵的输出流量( B )。

A增加B呈线性规律衰减C呈双曲线规律衰减D基本不变

14．在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及

1. 液压泵的额定压力为31.5MPa ，排量

V =168mL/r ，转速n =950r/min 。在额定压力下实

测流量为150 L/min ，额定工况下的总效率

=0.88。试求：1) 泵的理论流量； 2) 额定工况

下，泵的容积效率；3）额定工况下，泵的机械

效率；4) 额定工况下，泵的输出功率；5）额定

工况下，泵所需电动机的驱动功率；6) 额定工况下，驱动泵的转矩。

1) q t ＝V p n ＝168×10-3×950＝159.6 L/min （2分）

2) ηv ＝q / q t ＝150/159.6＝94％（2分）

3）ηm ＝η/ηv ＝0.88/0.94＝94％（2分）

4）Po=pq ＝（31.5×106）×（150×10－3/60）＝ 78.75kw （3分）

5）Pi ＝Po/η＝78.75/0.88＝89.49kw （3分）

6)m N n P T i ⋅=⨯⨯==90060

/95014.3249.892π（ 2． 液压泵输出流量Q p =10L/min 液压缸无杆腔面积A 1=50cm 2，有杆腔面积

A 2=25cm 2。溢流阀调定压力p Y =2.4MPa ，负载F =10000N 。节流阀按薄壁孔，

流量系数C d =0.62，油液密度ρ=900kg/m 3，节流阀开口面积A T =0.01cm 2，试

求：（1）液压泵的工作压力；（2）活塞的运动速度；（3）溢流损失和回路效

率。

解：（1）求液压泵的工作压力

此油路为采用节流阀的回油节流调速回路

液压泵的工作压力由溢流阀调定。

MPa p p Y p 4.2==

2）求活塞的运动速度

列出液压缸的力平衡方程，求回油路压力p 2

F A p A p +=2211

MPa 8.0Pa 10810

25100001050104.254462112=⨯=⨯-⨯⨯⨯=-=--A F A p p 节流阀两端的压差 MPa 8.02==∆p p

回

油路流量
