各种USB接线引脚定义图(超简单,一看即明了)教学内容
USB接线图解

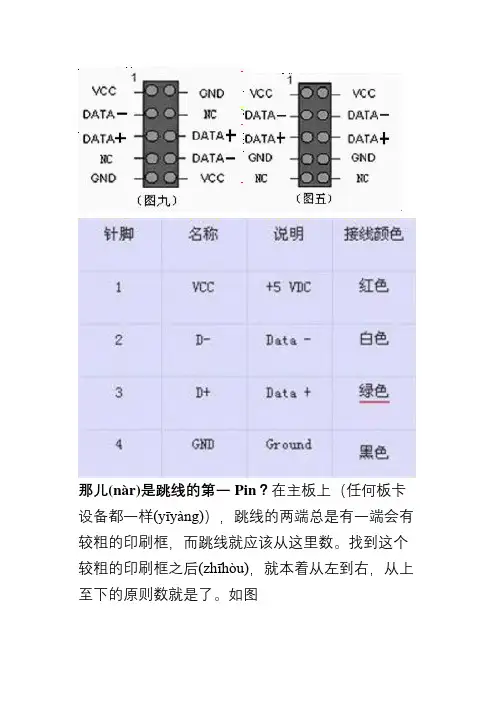

那儿是跳线的第一Pin？在主板上（任何板卡设备都一样），跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如图9Pin开关(kāiguān)/复位/电源灯/硬盘灯定义上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。
这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
下面我们来找一下这个的规律。
首先，SPEAKER的规律最为明显，4Pin 在一起，除了插SPeaker其他什么都插不了。
所以以后看到这种插针的时候，我们首先确定SPeaker的位置。
然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power 开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。
剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
● 其他无规律主板的接线方式：从目前市场来看，前置音频插针的排序已经成了一种固定的标准（如上图）。
从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
上图是前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。
在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。
下面(xià mian)我们来看一下主板上每颗针的定义：1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（左声道后置音频输出）在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。
PS2_USB键盘鼠标针脚定义
USB 各型插座插头引脚分布最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头USB A型插座引脚分布USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
PS2 接口鼠标键盘转USB硬件 2009-11-18 21:50 阅读98 评论0字号：大中小先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供＋5v的电压。
拆开键盘(小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你)，里边竟然有4根线(黄、红、白、绿)，这就说明真正起作用的也就是4个针脚，和U SB 应该是一一对应的。
有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。
不过本着diy的精神，还是谨慎为好。
本人用万能表检测了一下，结果却大跌眼睛，幸亏没有按照上面这个针脚的定义直接胡来，否则肯定失败。
上面的是主板上的母接口图，按照本人的测试，鼠标上的针脚定义修正如下：键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图：(注：图示仅供参考，可能有错)USB对应的线与针脚间的连接如下：红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。
USB接口针脚定义及详细说明(附图文说明)

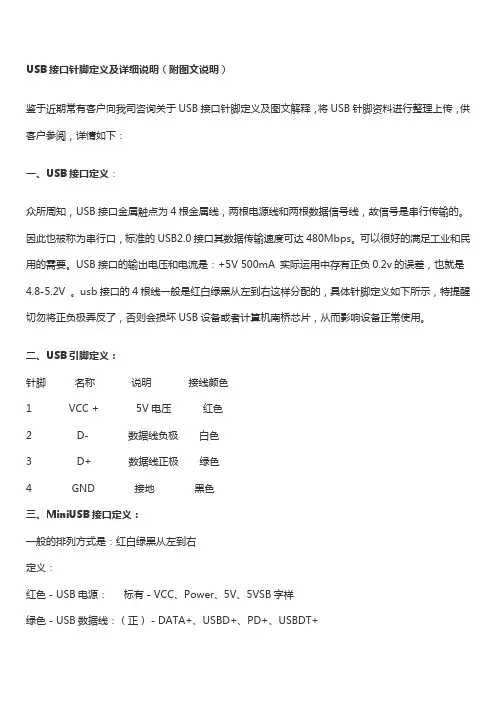

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
USB接口针脚定义及详细说明(附图文说明)之欧阳道创编
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:not connected 5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
各种USB插座或插头引脚定义及排列图
引脚序号
功能名
典型电线颜色
1
பைடு நூலகம்VBUS
红
2
D-
白
3
D+
绿
4
GND
黑
Shell
Shield
USB mini-B型引脚功能
引脚序号
功能名
典型电线颜色
1
VBUS
红
2
D-
白
3
D+
绿
4
ID
不用
5
GND
黑
Shell
Shield
关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
各种USB插座或插头引脚定义及排列图
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头
USB A型插座引脚分布USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB mini-B插座和插头
USB mini-B USB mini-B USB mini-B型插座引脚分布USB mini-B型插头引脚分布
usb各个引脚的定义、接线图
USB引脚功能排列整理
最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头
USB A型插座引脚分布USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB mini-B插座和插头
USB mini-B型插座引脚分布
USB mini-B型插头引脚分布
USB A-B型引脚功能
引脚序号功能名典型电线颜色1VBUS红
2D-白
3D+绿
4GND黑
Shell Shield
USB mini-B型引脚功能
引脚序号功能名典型电线颜色1VBUS红
2D-白
3D+绿
4ID不用
5GND黑。
USB接口针脚定义及详细说明(附图文说明)
USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。
因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。
可以很好的满足工业和民用的需要。
USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。
usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
