拜耳法的原理和基本流程
拜耳法生产氧化铝01简介-sn
2.2高压溶出 • 溶出是拜耳法生产氧化铝的两个主要工序之一。 溶出的目的在于将铝土矿中的氧化铝水合物溶解 成铝酸钠溶液。溶出效果好坏直接影响到拜耳法 生产氧化铝的技术经济指标。
• 溶出工艺主要取决于铝土矿的化学成分及矿物组 成的类型。
• 溶出过程的主要技术条件和经济指标有：溶出温 度、溶出时间、Al2O3溶出率、热耗等。
由于料浆液固比影响过滤效率，因此，在一
般情况下，都先将氢氧化铝料浆进行浓缩，
然后再进行过滤分离。
2.6 氢氧化铝焙烧
• 焙烧就是将氢氧化铝在高温下脱去附着水和结晶
水，并使其晶型转变，制得符合电解要求的氧化 铝的工艺过程。所以氧化铝的许多物理性质，特 别是比表面积、α- Al2O3含量、安息角、密度等主 要决定于煅烧条件。粒度和强度与煅烧条件也有
• ③促使铝酸钠溶液进一步脱硅。由于铝酸钠溶液
பைடு நூலகம்
中氧化硅的平衡浓度随氧化铝浓度升高而增大，
为了保证氢氧化铝质量，必须要求精液中氧化硅 的硅量指数在250以上。由于分离后的赤泥附带 有一部分铝酸钠溶液，为了减小Al2O3和Na2O的 损失，所以要对赤泥进行洗涤。
2.4 晶种分解 • 晶种分解就是将铝酸钠溶液降温，增大其过饱和 度，再加人氢氧化铝作晶种，并进行搅拌，使其 析出氢氧化铝的过程。它是拜耳法生产氧化铝的
二、各主要工段简介
2.1 原矿浆制备：
•
原矿浆制备是氧化铝生产的第一道工序。所谓的原矿浆 制备，就是把拜耳法生产氧化铝所用的原料，如铝土矿、 石灰、铝酸钠溶液等按一定的比例配制出化学成分、物 理性能都符合溶出要求的原矿浆。对原矿浆制备的要求 是：
1) 参与化学反应的物料要有一定的细度； 2) 参与化学反应的物质之间要有一定的配比和均匀混 合。 因此原矿浆制备在氧化铝生产中具有重要作用。能否 制备出满足氧化铝生产要求的矿浆，将直接影响到氧化 铝的溶出率，影响赤泥沉降性能、种分分解率以及氧化 铝的产量等技术经济指标。
拜耳法生产氧化铝的工艺流程
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
1拜耳法生产氧化铝的工艺流程概述拜耳法系奥地利拜耳（K.J.Bayer）于 1888年发明。
其原理是用苛性钠（NaOH）溶液加温溶出铝土矿中的氧化铝，得到铝酸钠溶液。
溶液与残渣（赤泥）分离后，降低温度，加入氢氧化铝作晶种,经长时间搅拌,铝酸钠分解析出氢氧化铝，洗净,并在950～1200℃温度下煅烧，便得氧化铝成品。
析出氢氧化铝后的溶液称为母液，蒸发浓缩后循环使用。
拜耳法的简要化学反应如下：由于三水铝石、一水软铝石和一水硬铝石的结晶构造不同,它们在苛性钠溶液中的溶解性能有很大差异,所以要提供不同的溶出条件，主要是不同的溶出温度。
三水铝石型铝土矿可在125～140℃下溶出，一水硬铝石型铝土矿则要在240～260℃并添加石灰（3～7％）的条件下溶出。
现代拜耳法的主要进展在于：①设备的大型化和连续操作；②生产过程的自动化；③节省能量，例如高压强化溶出和流态化焙烧；④生产砂状氧化铝以满足铝电解和烟气干式净化的需要。
1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
拜耳法氧化铝溶出的原理和工艺

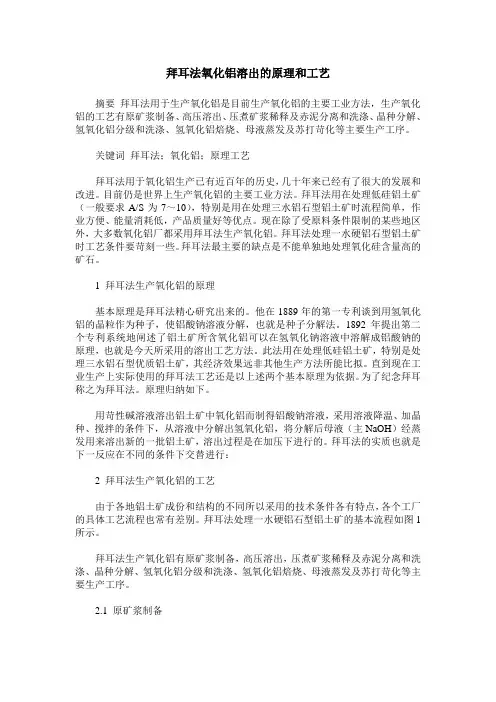

拜耳法氧化铝溶出的原理和工艺摘要拜耳法用于生产氧化铝是目前生产氧化铝的主要工业方法，生产氧化铝的工艺有原矿浆制备、高压溶出、压煮矿浆稀释及赤泥分离和洗涤、晶种分解、氢氧化铝分级和洗涤、氢氧化铝焙烧、母液蒸发及苏打苛化等主要生产工序。
关键词拜耳法；氧化铝；原理工艺拜耳法用于氧化铝生产已有近百年的历史，几十年来已经有了很大的发展和改进。
目前仍是世界上生产氧化铝的主要工业方法。
拜耳法用在处理低硅铝土矿（一般要求A/S为7～10），特别是用在处理三水铝石型铝土矿时流程简单，作业方便、能量消耗低，产品质量好等优点。
现在除了受原料条件限制的某些地区外，大多数氧化铝厂都采用拜耳法生产氧化铝。
拜耳法处理一水硬铝石型铝土矿时工艺条件要苛刻一些。
拜耳法最主要的缺点是不能单独地处理氧化硅含量高的矿石。
1 拜耳法生产氧化铝的原理基本原理是拜耳法精心研究出来的。
他在1889年的第一专利谈到用氢氧化铝的晶粒作为种子，使铝酸钠溶液分解，也就是种子分解法。
1892年提出第二个专利系统地闸述了铝土矿所含氧化铝可以在氢氧化钠溶液中溶解成铝酸钠的原理，也就是今天所采用的溶出工艺方法。
此法用在处理低硅铝土矿，特别是处理三水铝石型优质铝土矿，其经济效果远非其他生产方法所能比拟。
直到现在工业生产上实际使用的拜耳法工艺还是以上述两个基本原理为依据。
为了纪念拜耳称之为拜耳法。
原理归纳如下。
用苛性碱溶液溶出铝土矿中氧化铝而制得铝酸钠溶液，采用溶液降温、加晶种、搅拌的条件下，从溶液中分解出氢氧化铝，将分解后母液（主NaOH）经蒸发用来溶出新的一批铝土矿，溶出过程是在加压下进行的。
拜耳法的实质也就是下一反应在不同的条件下交替进行：2 拜耳法生产氧化铝的工艺由于各地铝土矿成份和结构的不同所以采用的技术条件各有特点，各个工厂的具体工艺流程也常有差别。
拜耳法处理一水硬铝石型铝土矿的基本流程如图1所示。
拜耳法生产氧化铝有原矿浆制备，高压溶出，压煮矿浆稀释及赤泥分离和洗涤、晶种分解、氢氧化铝分级和洗涤、氢氧化铝焙烧、母液蒸发及苏打苛化等主要生产工序。
拜耳法的原理和基本流程
溶出后液苛性比（α） 1.50～1.65
一水铝石溶出反应方程式：
AlOOH NaOH H2O 200C 2NaAl(OH) 4
• 一水软铝石的主要溶出条件：
溶出温度 溶出压力 溶出碱浓度 溶出后液苛性比（α）
200～240℃ 12～34kg/cm2 140～240g/L 1.5～1.75
• 对于一水铝石和一水硬铝石型铝土矿： 其溶出条件主要取决于一水硬铝石的含量，当以一水硬铝石
3.2 铝土矿溶出过程的化学反应
3.2.1 氧化铝水合物在溶出过程中的行为、
溶剂：循环母液中的主要成分有：NaOH、NaAlO2、 Na2CO3、 Na2SO4等。
Al2O3(1或3)H2O+2NaOH(aq)==2NaAlO2(aq)
• 溶出的目的 在于将其矿石中的氧化铝充分溶解成为铝酸钠溶液
形态存在的三氧化二铝含量在5%以上时，实际上上必须采取适 宜于一水硬石溶出的条件，这样才能保证得到满意的三氧化二 铝溶出率。
• 一水硬铝石的主要溶出反应方程式：
AlOOH NaOH CaOH H2O 240C NaAl(OH) 4 Ca (OH )2
• 反应式中的石灰的加入量，一般为铝土矿石总重量的3～7 %。
• 3．矿石磨细的程度
• 4．石灰添加量 • 5. 搅拌强度
3.3 赤泥的分离与洗涤
• 3.3.1 铝酸钠浆液的稀释 • 从自蒸发器出来的浆液，其Na2O浓度常在200～25
0g／L之间，用赤泥洗液将其稀释的作用为： 1.低铝酸钠溶出液的浓度，便于晶种分解， 2.铝酸钠溶液进一步脱硅， 3.便于赤泥分离， 4.有利于沉降槽的操作。
铝土矿中氧化铝的理论溶出率：
n = [w(Al2O3) – w(SiO2)]/ w(Al2O3)×100%
拜耳法生产氧化铝工艺流程简介
拜耳法生产氧化铝工艺流程简介拜耳法适于处理高品位铝土矿,这是用苛性碱溶液在一定的温度下溶出铝土矿中的氧化铝的生产方法,具有工艺简单、产品纯度高、经济效益好等优点。
基本原理拜耳法的基本原理有两个。
一个是铝土矿的溶出；一个是铝酸钠溶液的分解。
溶出是用苛性碱溶液在一定的条件下（加石灰、碱浓度、温度、时间及搅拌等）溶出铝土矿中的氧化铝，反应为Al2O3·H2O+2NaOH=2NaAlO2+2H2OAl2O3·3H2O+2NaOH=2NaAlO2+4H2OSiO2+NaOH+NaAlO2=Na2O·Al2O3·2SiO 2·2H2O+H2O一水铝石或三水铝石溶解形成铝酸钠进入碱液中,而其它杂质不进入溶液中,呈固相存在,称赤泥。
三水铝石（Al2O3·3H2O）的溶解温度为105℃，一水硬铝石（α－Al2O3·H2O）为220℃,一水软铝石(γ－Al2O3·H2O)为190℃。
分解是利用NaAlO2溶液在降低温度、加入种子及搅拌的条件下析出固相Al(OH)3,分解反应为NaAlO2+2H2O=Al(OH)3↓+NaOH 种子即为Al(OH)3,加入量(以Al2O3量计算)为溶液中Al2O3含量的一倍以上;温度控制为从75℃降到55℃;搅拌时间为60h左右。
所得Al(OH)3再经焙烧脱水变成Al2O3;并使Al2O3晶型转变,满足铝电解的要求,焙烧反应为Al2O3·3H2O 225℃γ－Al2O3·H2O + 2H2Oγ－Al2O3·H2O 500℃γ－Al2O3 + H2Oγ－Al2O3 900～1200℃α－Al2O3工艺流程及主要技术条件拜耳法的生产工艺主要由溶出、分解和焙烧三个阶段组成。
全流程主要加工工序为：矿石的破碎、均化及湿磨、高温高压溶出、赤泥分离洗涤、叶滤、种子分解、母液蒸发及氢氧化铝焙烧。
拜耳法工艺 -回复
拜耳法工艺-回复拜耳法工艺(Bayer Process)是一种用于铝土矿矾解析出铝的工艺，被广泛应用于全球铝生产工业。
它是由奥地利化学家卡尔·拜耳在19世纪末发明的，被认为是目前最主要的铝的生产方法之一。
下面我们将逐步介绍拜耳法工艺的步骤和原理。
首先，让我们了解一下铝土矿。
铝土矿是一种含有铝氧化物(铝石)的矿石，主要存在于热带和亚热带地区。
铝土矿中最常见的类型是赤铝土，含有纯度较高的铝氧化物。
赤铝土矿经过矿石的开采、选矿和粉碎后，就可以进行拜耳法工艺。
拜耳法工艺的第一步是将矿石粉碎成细粉，并与石灰石一起混合。
这个混合物被称为矾石泥浆，并被送入高压消化器。
在高压消化器中，矾石泥浆与热的碱液(通常是氢氧化钠)反应。
这个反应的温度可以达到200摄氏度以上，压力也非常高。
这种高温高压的环境有助于将铝氧化物从矿石中溶解出来。
在这个反应过程中，铝氧化物经过水合反应，形成氢氧化铝。
接下来，矾石泥浆和氢氧化铝的混合物被输送到沉降池中。
在沉降池中，物质的比重差异会使固体和液体分离。
固体部分主要是未反应的矿石残渣和氢氧化铝，而液体部分是含有已溶解铝的溶液。
分离后，液体部分被抽出并转移到蒸发器中。
在蒸发器中，液体通过蒸发水分，使溶液浓缩。
这个过程中，水蒸汽会被采集和冷凝，以重复使用。
浓缩后的溶液被称为铝氧化物浸出液。
浸出液被输送到溶解池，通过碳酸化反应氢氧化铝转变回氢氧化铝石，同时反应中放出二氧化碳。
然后，将氢氧化铝石进行分离和干燥，得到氧化铝。
最后，氧化铝经过精炼和提纯，得到最终的铝金属。
这个过程通常称为电解铝法，需要使用大量的电能。
拜耳法工艺的核心原理是利用高温高压的条件，以及化学反应的特性，将铝氧化物从铝土矿中分离出来。
通过一系列的物理和化学过程，将铝从矿石中提取出来，并转化成氢氧化铝和氧化铝的形式，最终得到纯净的铝金属。
总结一下，拜耳法工艺是一种非常重要的铝的生产工艺。
它通过将铝氧化物从铝土矿中提取出来，并经过一系列的物理和化学过程，最终得到纯净的铝金属。
氧化铝生产工艺教学(拜耳法)
煅烧目的：是在一定温度下把氢氧化铝的附着水和结合水脱除，
并发生分解反应，形成氧化铝，再进行晶型转变，得到具有一定物理 和化学性能的氧化铝产品。
煅烧产品的质量指标：化学纯度、灼减、а-Al2O3含量、粒度、
安息角等。
煅烧过程的技术经济指标：煅烧温度、燃料消耗量、产量等。
第五章 铝土矿中氧化铝的溶出
铝土矿溶出动力学 一水硬铝石型铝土矿
V K C N K C N K (C N C A / K E )
K+—正反应的速率常数 K-—逆反应的速率常数 KE—铝土矿溶出反应的平衡常数 CA—AlO2-浓度 CN—OH-浓度
流体反应物在固体表面的吸附 在固体表面上发生的化学反应 流体产物由固体表面上的解吸，并通过固体产物层向流体的扩散 反应的控制步骤：由最慢的步 骤决定着整个反应过程的速度
流体反应物在主流体中通过固体颗粒表面的扩散层的传质
铝土矿的溶出过程：铝土矿与碱液的反应属于复杂的液-固多相反应
含氧化铝矿物的表面被含大量游离NaOH的循环母液所浸润 含氧化铝矿物与OH-相互作用生成铝酸钠 铝酸根离子通过在矿物表面上生成的扩散层扩散到整个溶液中 去，而OH-通过扩散层扩散到矿物的表面上来，使反应继续下去
氢氧化铝的分离与洗涤
分离目的：经种子分解或碳酸化分解得到的氢氧化铝浆液，用过
滤设备将氢氧化铝和母液分离，分离得到的氢氧化铝一部分直接返回 生产流程，作种子分解的晶种，其余部分经进一步洗涤生产氢氧化铝 成品。
洗涤目的：氢氧化铝浆液经分离所得的氢氧化铝滤饼仍含有一定
量的分解母液，必须加以洗涤，以回收Na2O和Al2O3，并保证氢氧化 铝产品中Na2O含量符合质量标准要求。
铝土矿类型 三水铝石 一水软铝石 一水硬铝石 温度（℃） 145 230 250 Na2O(g/L) 110 110 120 Al2O3(g/L) 130 120 120 分子比MR 1.40 1.50 1.65
拜耳法的基本原理
拜耳法的基本原理
拜耳法的基本原理是：将电解过程分为三个阶段：溶解、氧化和还原。
在溶解阶段，在一定的工艺条件下，电解质溶液中的阳离子被金属阳离子所置换，成为金属阳离子，从而在溶液中获得金属。
在氧化阶段，电解质溶液中的阳离子与电解质中的杂质结合生成难溶盐，难溶盐沉积在电解槽的内壁上或电解槽壁上，使电解液浓缩，当浓缩到一定程度时，使电解槽停止电解。
这时析出的金属进入下一步的还原过程。
在电解过程中，电解质溶液中的阴离子被阳极（氧化）剂所置换。
若阳极（氧化）剂由外向内流动时，由于内、外阳离子浓度差以及电解质的自扩散等原因，使电解质溶液中的阳离子向阳极（氧化）剂移动而沉积在阳极上；若阴极（还原）剂由内向外流动时，由于阳离子向阴极（还原）剂移动而沉积在阴极上。
因此，在阴极（氧化）过程中阴、阳极表面上形成了一层或多层金属膜。
这种膜是由阳离子和阴离子同时构成的。
在这种膜的下面就是电解质溶液中的金属离子向电解槽内壁或电解槽外壁移动而沉积的过程。
—— 1 —1 —。
[方案]拜耳法生产氧化铝工艺流程简介
![[方案]拜耳法生产氧化铝工艺流程简介](https://img.taocdn.com/s3/m/5d19abedfbb069dc5022aaea998fcc22bcd143de.png)
拜耳法生产氧化铝工艺流程简介拜耳法适于处理高品位铝土矿,这是用苛性碱溶液在一定的温度下溶出铝土矿中的氧化铝的生产方法,具有工艺简单、产品纯度高、经济效益好等优点。
基本原理拜耳法的基本原理有两个。
一个是铝土矿的溶出；一个是铝酸钠溶液的分解。
溶出是用苛性碱溶液在一定的条件下（加石灰、碱浓度、温度、时间及搅拌等）溶出铝土矿中的氧化铝，反应为Al2O3〃H2O+2NaOH=2NaAlO2+2H2OAl2O3〃3H2O+2NaOH=2NaAlO2+4H2OSiO2+NaOH+NaAlO2=Na2O〃Al2O3〃2SiO 2〃2H2O+H2O一水铝石或三水铝石溶解形成铝酸钠进入碱液中,而其它杂质不进入溶液中,呈固相存在,称赤泥。
三水铝石（Al2O3〃3H2O）的溶解温度为105℃，一水硬铝石（α－Al2O3〃H2O）为220℃,一水软铝石(γ－Al2O3〃H2O)为190℃。
分解是利用NaAlO2溶液在降低温度、加入种子及搅拌的条件下析出固相Al(OH)3,分解反应为NaAlO2+2H2O=Al(OH)3↓+NaOH 种子即为Al(OH)3,加入量(以Al2O3量计算)为溶液中Al2O3含量的一倍以上;温度控制为从75℃降到55℃;搅拌时间为60h左右。
所得Al(OH)3再经焙烧脱水变成Al2O3;并使Al2O3晶型转变,满足铝电解的要求,焙烧反应为Al2O3〃3H2O 225℃γ－Al2O3〃H2O + 2H2Oγ－Al2O3〃H2O 500℃γ－Al2O3 + H2Oγ－Al2O3 900～1200℃α－Al2O3工艺流程及主要技术条件拜耳法的生产工艺主要由溶出、分解和焙烧三个阶段组成。
全流程主要加工工序为：矿石的破碎、均化及湿磨、高温高压溶出、赤泥分离洗涤、叶滤、种子分解、母液蒸发及氢氧化铝焙烧。
铝矿石进厂后经破碎、均化、贮存，碎矿石送下一工序湿磨。
本工序的目的是使铝矿石破碎至≤15㎜粒度，并且使化学成分均匀地向湿磨供料，控制指标是：每7天的供矿量加权平均值A/S波动在±0.5范围内。
拜耳法简述
一 原理1.原理：1889---1892年俄国纤维工业需要大量氧化铝作媒染剂，在圣彼得堡工作的奥地利化学家卡尔·约瑟夫·拜耳提出了拜耳法并申请了两项专利:一是发现只要添加氢氧化铝晶种，氢氧化铝会从稀释后的碱液中慢慢沉淀出来；二是剩余碱液可以回收，提高浓度重新处理新的铝土矿，实现了连续生产。
世界上第一个用拜耳法生产的氧化铝工厂投产于1894年，年产量400t/a ，一百年来它已经有了许多改进，但仍然习惯地沿用着拜耳法这外名字。
一百多年来溶出技术的变化：（1）溶出方法：由单罐阶段溶出作业发展为多罐串联连续溶出，并出现了管道化溶出技术。
（2）溶出温度：最初的为105度、200度、240度，现在的管道化溶出温度280度---300度。
（3）加热方式：蒸汽直接加热变为蒸汽接近加热，直到管道化溶出高温段的熔盐加热。
2实质：aq OH aAl aqO H x NaOH O xH O Al ++-++⋅42232)(2N )3(2分解溶出当溶出一水铝石和三水铝石时x 分别为1和3 当分解铝酸钠溶液时x 为33 拜耳法生成流程特点：用在处理低硅铝土矿，特别是用在处理三水铝石型铝土矿时，流程简单，作业方便，其经济效果远非其他方法所能媲美。
目前全世界生成的氧化铝和氢氧化铝，有90%以上都是拜耳法生产的，且90%以上的氧化铝铝是供电解铝用的。
拜耳法处理高硅铝土矿时有相当多的碱和氧化铝的损失。
4拜耳法循环：4.1主要包括两个过程：（1）分子比为1.8的铝酸钠溶液在常温下，只要添加氢氧化铝晶种，不断搅拌，溶液中的氧化铝便可以呈氢氧化铝状态析出，直到分子比提高到6为止，这也就是晶种分解过程。
（2）已经析出大部分氢氧化铝的溶液，在加热时，又可以溶出铝土矿中的氧化铝水合物，这就是种分母液溶出铝土矿的过程。
这其实就是拜耳提出的两项专利，交替使用这两个过程就可以不断的处理铝土矿，从中得纯的氢氧化铝产品，这就构成拜耳循化。
拜耳法生产氧化铝工艺
拜耳法生产氧化铝工艺1.拜耳法定义所谓“拜耳法”系奥地利化学家K.J.Bayer于1887年发明的处理优质铝土矿制取氧化铝的一种方法。
100多年来它已经有了许多改进，但仍然习惯地沿用着拜耳法这个名词。
拜耳法在处理低硅铝土矿，特别是用在处理三水铝石型铝土矿时，流程简单，作业方便，产品质量高，其经济效果远非其它方法所能媲美。
目前全世界生产的Al2O3和Al(OH)3，有90%以上是用拜耳法生产的。
拜耳法包括两个主要过程，也就是拜耳提出的两项专利。
（1）一项是他发现Na2O和Al2O3分子比为1.8的铝酸钠溶液在常温下，只要添加Al(OH)3作晶种，不断搅拌，溶液中的Al2O3便可以呈Al(OH)3徐徐析出，直到其中Na2O和Al2O3的分子比提高到6为止。
这也就是铝酸钠溶液的晶种分解过程。
（2）另一项是他发现，已经析出大部分Al(OH)3的溶液，在加热时，又可以溶出铝土矿中的Al2O3水合物，这也就是利用种分母液溶出铝土矿的过程。
交替使用这两个过程就能够一批批地处理铝土矿，从中得出纯的Al(OH)3产品，构成所谓拜耳法循环。
拜耳法的实质也可用下列反应来表示。
反应在不同条件下的交替进行：Al2O3(1或3)H2O+2NaOH+aq=2NaAl(OH)4+aq2.拜耳法基本原理及适用范围2.1基本原理：（l）用NaOH溶液溶出铝土矿，所得到的铝酸钠溶液在添加晶种、不断搅拌的条件下，溶液中的氧化铝呈氢氧化铝析出，即种分过程。
（2）分解得到的母液，经蒸发浓缩后在高温下可用来溶出新的铝土矿，即溶出过程。
2.2适用范围氧化铝的生产方法有拜耳法、烧结法、拜耳—烧结联合法三种。
各种方法的适用范围为：拜耳法：7<A/S；烧结法：3~3.5<A/S<5；联合法：以拜耳法为主，以烧结法补其不足，处理中间品位的铝土矿。
其中，符号A/S称为硅量指数，即铝酸钠溶液中的Al2O3与SiO2含量的比。
拜尔法用来处理低硅铝土矿（一般要求铝硅比7~10之间），特别是处理三水铝石型铝土矿的时候，具有流程简单、作业方便、能量消耗低、产品质量好、容易实现自动控制等优点。
拜耳法和烧结法和联合法
拜耳法和烧结法和联合法拜耳法、烧结法以及联合法都是常见的工业制备陶瓷材料的方法。
下面将对这三种方法进行介绍。
拜耳法，也称为湿法制备陶瓷材料的方法，是一种常用的工业化生产陶瓷粉体的技术。
该方法主要是通过溶液进行反应合成所需的陶瓷材料。
拜耳法的基本步骤包括溶解、沉淀、洗涤和干燥。
首先，将所需的金属盐或氧化物加入溶剂中溶解，形成溶液。
然后，在溶液中加入还原剂或沉淀剂，引起反应发生，使所需的陶瓷材料从溶液中沉淀出来。
沉淀物经过洗涤和干燥后，就得到了所需的陶瓷粉体。
拜耳法的优点是可以得到纯度较高、颗粒细致均匀的陶瓷粉体，具有良好的分散性和可塑性，可用于制备各类陶瓷制品。
但该方法的制备时间较长，生产效率较低。
烧结法是利用高温将粉末状的陶瓷材料加热至熔化或部分熔化，使颗粒间发生结合，并形成致密的块状材料。
烧结法可以分为热压烧结和等静压烧结两种方法。
热压烧结是将陶瓷粉体加热至接近其熔点的温度，施加高压使颗粒间形成结合。
这种方法可以快速将粉体烧结成块状材料，得到高密度和高强度的陶瓷制品。
等静压烧结则是在加热和加压的同时进行，通过机械压力和热应力缩短了烧结时间，提高了烧结效率。
与热压烧结相比，等静压烧结可以得到更为致密的陶瓷材料。
烧结法制备的陶瓷材料具有良好的物理性能，如高硬度、高抗磨损性和高耐高温性，因此广泛应用于机械、电子、化工和冶金等领域。
然而，烧结法的缺点是生产过程对设备要求较高，耗能较大。
联合法是将拜耳法和烧结法相结合，综合利用二者的优点进行制备陶瓷材料。
该方法的基本思想是先利用拜耳法合成纳米级或微米级的陶瓷颗粒，然后利用烧结法进行烧结。
联合法的制备过程包括制备原料、合成陶瓷颗粒、调控粒径、烧结制备和性能测试等步骤。
通过合理地选择原料、控制合成条件和优化烧结工艺，可以得到具有优良性能的陶瓷材料。
联合法的优点在于可以通过拜耳法合成均匀细致的陶瓷颗粒，再通过烧结法得到高密度、高强度的块状材料，具有良好的物理性能和工艺性能。
拜耳法生产氧化铝原理
拜耳法生产氧化铝原理拜耳法是一种常用的工业方法，用于生产氧化铝（Al2O3），该过程主要涉及熔融铝矾土，并使用一定的燃料和冷却系统。
下面将对拜耳法的原理和步骤进行详细解释。
拜耳法的原理基于铝矾土（Al2(SO4)3·18H2O）的熔融和冷却反应。
该方法使用铝矾土作为原料，通过矿石的分离和过滤去除其中的杂质。
然后，铝矾土与碱性熔剂（如氢氧化钠）一起加入到炉中，在高温下进行反应。
熔剂的作用是将铝矾土中的氧化铝分解出来，并与铝矾土中的硫酸钠反应，形成氧化铝和硫酸铝盐（Al2(SO4)3）。
然后，通过冷却反应，氧化铝在液态铝矾土中形成悬浮状态，随着冷却的进行，逐渐结晶沉淀到底部。
最后，氧化铝晶体经过一系列的处理和精炼过程，得到高纯度的氧化铝。
拜耳法的步骤如下：1. 矿石准备：铝矾土被采矿并去除其中的杂质，然后被破碎和分离成细粉。
2. 矿石过滤：细粉铝矾土在过滤机中被过滤，去除其中的固体杂质。
3. 配料：纯净的铝矾土与熔剂（一般为氢氧化钠）按照一定的比例混合配料。
4. 熔炼：配料加入到容器中，通过加热使熔剂和铝矾土熔化成液体。
在高温下，氧化铝和硫酸铝盐形成。
5. 冷却：将熔融铝矾土慢慢冷却，使得氧化铝结晶并沉淀到底部。
6. 分离：将液态铝矾土从结晶的氧化铝上分离出来。
7. 处理和精炼：氧化铝经过一系列的处理和精炼过程，例如洗涤、干燥、筛分和烧结等，以获得纯度较高的氧化铝产品。
总的来说，拜耳法是一种常用的生产氧化铝的工业方法，通过熔融铝矾土和使用熔剂的反应，将氧化铝分解出来，并通过冷却使其结晶沉淀。
经过一系列的处理和精炼过程，最终得到高纯度的氧化铝。
这种方法在氧化铝工业中被广泛使用，有助于满足人们对氧化铝的需求。
拜耳法生产氧化铝的基本原理
拜耳法生产氧化铝的基本原理
拜耳法生产氧化铝是一种发展迅速的技术，它用于制备多种形式的氧化铝，可满足各种工业应用要求。
它通过混合硅基硅酸盐，氯离子和水溶液，然后经过拜耳水洗过程来生产氧化铝。
拜耳法的具体操作步骤如下：首先，将硅基硅酸盐，氯离子和水溶液混合溶解，然后将混合溶液倒入拜耳槽中，并加入适量的碳酸钠即可完成拜耳槽的操作。
接着，将拜耳槽的溶液经过逆向滤池过滤，用蒸汽煮沸，把溶液煮到适当的温度，即可得到氧化铝粉末。
拜耳法生产氧化铝的主要优点是生产操作简单、成本低廉，且可以生产出高质量的氧化铝粉末。
这种技术可用于制备多种形式的氧化铝，可满足不同工业应用要求，同时也可以减少环境污染。
然而，在使用拜耳法生产氧化铝时，应注意操作安全，以免造成意外伤害。
总的来说，拜耳法生产氧化铝具有简单、高效、成本低廉等优点，可用于制备多种形式的氧化铝，满足各种工业应用要求。
由于这种技术可以降低环境污染，因此受到了广泛的应用。
铝土矿拜耳法流程
铝土矿拜耳法流程一、铝土矿的特点。
铝土矿啊，它可是生产铝的主要原料哦。
这铝土矿看起来就像是大地送给我们制造铝的宝藏。
它的成分比较复杂，主要包含了氧化铝，还有一些杂质，像氧化铁、二氧化硅之类的。
这些杂质就像是调皮的小捣蛋，在我们提取氧化铝的时候会带来不少麻烦呢。
不过没关系，拜耳法就像是一个厉害的魔法师，有办法把氧化铝从铝土矿里变出来。
二、拜耳法的原理。
拜耳法的原理其实就像是一场奇妙的分离游戏。
它是利用了氧化铝能够溶解在氢氧化钠溶液中的这个特性。
把铝土矿磨碎之后，放进氢氧化钠溶液里，就像把一群小朋友放进了游乐场一样。
氧化铝就特别高兴地和氢氧化钠溶液混在一起，形成了铝酸钠溶液。
而那些杂质呢，就像是不合群的小朋友，留在了外面。
这个过程就像是把听话的孩子和调皮的孩子分开啦。
三、拜耳法的具体流程。
1. 矿石的预处理。
我们得先把铝土矿进行预处理哦。
这就好比是给铝土矿洗个澡，把它外面的脏东西去掉一些。
把铝土矿破碎成合适的小块，这样它就能更好地和氢氧化钠溶液接触啦。
如果不把它弄碎，那它就像是一个固执的大石头，氢氧化钠溶液都很难和它里面的氧化铝好好玩耍呢。
2. 溶出过程。
接下来就是溶出过程啦。
把预处理好的铝土矿放进高温高压的氢氧化钠溶液中。
这时候就像在开一场盛大的派对，在高温高压这个特殊的环境下，氧化铝就迅速地溶解到氢氧化钠溶液里去了。
这个过程可是很关键的哦，如果温度或者压力不合适，氧化铝可能就不能很好地溶解，就像小朋友们在派对上如果氛围不对就玩不起来一样。
3. 赤泥的分离。
溶出之后呢，就有了铝酸钠溶液，但是也产生了一些固体杂质，这个就叫做赤泥。
赤泥就像是派对结束后的垃圾一样，得把它清理掉。
我们通过过滤或者沉降的方法，把赤泥和铝酸钠溶液分离开来。
这赤泥可不能乱扔，还得好好处理呢，毕竟要爱护我们的环境呀。
4. 晶种分解。
然后就是晶种分解这个神奇的步骤啦。
我们在铝酸钠溶液里加入晶种，就像是给溶液里的氧化铝分子一个榜样，告诉它们要像晶种一样变成固体。
铝土矿拜耳法流程
铝土矿拜耳法流程一、铝土矿的简单介绍。
铝土矿可是生产铝的重要原料哦。
它看起来就像普通的矿石，但里面却蕴含着大量的铝元素。
这种矿石在世界上很多地方都有发现，它的成分有点复杂，主要是氧化铝，还有一些其他的杂质，像是氧化铁、二氧化硅之类的。
就像一个大杂烩一样，但咱们就是要从这个大杂烩里把铝给提炼出来。
二、拜耳法的核心反应。
那拜耳法的核心就是利用氢氧化钠溶液来处理铝土矿。
把铝土矿放到氢氧化钠溶液里，这时候就会发生很奇妙的反应啦。
氧化铝就会和氢氧化钠反应，生成一种叫做铝酸钠的东西。
这个反应就像是两个小伙伴突然一拍即合，组成了一个新的小团体。
而那些杂质呢，就像不合群的家伙，在这个过程中不会参与这个反应。
这一步就像是从一群人中先把目标人物给找出来一样，只不过这里的目标人物是氧化铝啦。
三、沉淀和结晶。
经过前面的反应得到了铝酸钠溶液，但是咱们还不能就这么直接得到铝呢。
这个溶液要经过一些处理，让里面的铝重新变成固体。
一般就是通过调节溶液的条件，像是温度啊，酸碱度之类的。
这个时候铝酸钠就会分解，铝元素就会重新沉淀出来，变成氢氧化铝。
这就好像是之前的小团体突然又解散了，里面的一个成员又单独出来了。
氢氧化铝的样子白白净净的，就像小雪花一样，只不过它可不能拿来堆雪人哦。
四、煅烧过程。
有了氢氧化铝还没完事儿呢，咱们还得把它变成铝。
这就需要进行煅烧啦。
把氢氧化铝放到高温的环境下，就像给它做一个超级热的桑拿一样。
在这个高温的桑拿房里，氢氧化铝就会发生变化，变成氧化铝。
这个氧化铝和之前在铝土矿里的氧化铝可不一样哦，它更加纯净啦。
这个过程就像是把一个不太完美的东西经过打磨，变成了一个精品。
五、电解氧化铝。
最后一步就是电解氧化铝啦。
氧化铝被送到电解槽里，通过通电，氧化铝就会被分解成铝和氧气。
铝就会在电解槽的底部被收集起来，就像从一个宝藏箱里把宝贝给拿出来一样。
而氧气呢，就会从电解槽里跑出去。
这样咱们就从铝土矿里成功地把铝给提炼出来啦。
拜耳法和烧结法和联合法
拜耳法和烧结法和联合法拜耳法、烧结法和联合法是工业上常用的三种矿石提炼方法。
下面将分别介绍这三种方法的原理和应用。
一、拜耳法拜耳法是一种通过高温熔炼矿石，使金属氧化物还原为金属的方法。
它的原理是利用金属氧化物的热力学性质，在高温下与还原剂反应，生成金属和废气。
该方法广泛应用于铜、铅、锌等金属的提炼过程中。
拜耳法的具体步骤如下：将含有金属氧化物的矿石与还原剂一起放入反应炉中，并加热至高温。
在高温下，金属氧化物与还原剂发生反应，生成金属和废气。
然后，通过冷却和过滤等处理，将金属分离出来。
最后，对废气进行处理，以减少对环境的影响。
拜耳法的优点是操作简便，适用于大规模工业生产。
然而，由于该方法需要高温和大量能源，存在能源消耗大、环境污染等问题。
二、烧结法烧结法是一种通过将矿石加热至高温，使其颗粒结合形成块状物的方法。
它的原理是利用矿石中所含金属的熔点较低，通过加热使其熔融，并与其他颗粒结合成块。
该方法广泛应用于铁、锰等金属的提炼过程中。
烧结法的具体步骤如下：将矿石粉末与添加剂混合，并通过压制成形，形成块状物。
然后，将块状物放入烧结炉中，加热至高温。
在高温下，矿石中的金属熔融，并与其他颗粒结合成块。
最后，通过冷却和处理，将金属分离出来。
烧结法的优点是操作简单，适用于大规模生产。
然而，由于该方法需要高温和大量能源，存在能源消耗大、环境污染等问题。
三、联合法联合法是一种将拜耳法和烧结法结合运用的提炼方法。
它的原理是综合利用拜耳法和烧结法的优点，以提高提炼效率和降低能源消耗。
联合法的具体步骤如下：将含有金属氧化物的矿石与还原剂一起放入反应炉中，并加热至高温。
在高温下，金属氧化物与还原剂发生反应，生成金属和废气。
然后，将得到的金属氧化物与其他添加剂混合，并通过压制成形，形成块状物。
最后，将块状物放入烧结炉中，加热至高温，使金属熔融并与其他颗粒结合成块。
通过冷却和处理，将金属分离出来。
联合法的优点是综合了拜耳法和烧结法的优点，提高了提炼效率和降低了能源消耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
也有写成下式的 Al(OH) 3 NaOH 100C NaAlO 2 2H2O
Al2O3 • 3H2O 2NaOH aq 100C 2NaAlO 2 aq
• 三水铝石典型的主要溶出条件：
溶出温度 溶出压力 溶出碱浓度
140～145℃ 4kg/cm2 120～140g/L
铝土矿中氧化铝的理论溶出率：
n = [w(Al2O3) – w(SiO2)]/ w(Al2O3)×100%
={[ A/S] – 1}/[A/S] ×100%
=[1-1/(A/S)] ×100%
式中A/S为铝土矿的铝硅比（质量比）
∴ A/S越高，矿石越容易溶解，理论溶出率越高。
3.1.2．拜耳法的基本流程
• 拜耳法的实质就是使下一反应在不同的条件下朝
不同的方向交替进行：
溶出
Al2O3(1或3)H2O+2NaOH(aq>)=1分4=0解=℃=2NaAl(OH)4(aq)
<70℃
• 首先是在高温下在压煮器中以NaOH溶液溶出 铝土矿，将其中氧化铝水合物溶浸出来；使反 应向右进行，得到铝酸钠溶液，杂质则进入残 渣中。往彻底分离赤泥后的铝酸钠溶液中添加 晶种，在不断搅拌的条件下进行晶种分解，使 反应向左进行析出氢氧化铝。分解后的母液 （循环母液）再返回用以溶出下一批矿石。氢 氧化铝经煅烧后便得到产品氧化铝。
在拜耳法溶出过程中，赤铁矿实际上不溶于 碱，全部进入沉淀中，成为赤泥的重要组成。
TiO2在溶出过程中的行为
3.2.4 TiO2在溶出过程中的行为
TiO2在铝土矿中通常以金红石、锐钛矿和板钛 矿的形态存在。TiO2先于一水硬铝石与碱反应生成 钛酸钠，其呈胶态包围在矿粒表面，阻止一水硬铝 石与碱反应，导致氧化铝不能溶出，加石灰，生成 钛酸钙，破坏钛酸钠的膜。消除TiO2的有害作用。
• 3．矿石磨细的程度
• 4．石灰添加量 • 5. 搅拌强度
3.3 赤泥的分离与洗涤
• 3.3.1 铝酸钠浆液的稀释 • 从自蒸发器出来的浆液，其Na2O浓度常在200～25
0g／L之间，用赤泥洗液将其稀释的作用为： 1.低铝酸钠溶出液的浓度，便于晶种分解， 2.铝酸钠溶液进一步脱硅， 3.便于赤泥分离， 4.有利于沉降槽的操作。
回顾： 氧化铝的主要生产方法：碱法、酸法、 热法
碱处理
铝土矿
铝酸钠溶液 分解
煅烧
Al2O3
Al(OH)3
第三章 拜耳法生产氧化铝
3.1 拜耳法原理和基本流程
3.1.1拜耳法的基本原理和实质
拜耳法是澳大利亚化学家拜耳（Karl Josef Bayer） 在1889~1892年间所发明的。拜耳法用在处理低硅铝土 矿，特别是处理三水铝石型铝土矿时，流程简单、产 品质量好，因而得到广泛的应用。
溶出后液苛性比（α） 1.50～1.65
一水铝石溶出反应方程式：
AlOOH NaOH H2O 200C 2NaAl(OH) 4
• 一水软铝石的主要溶出条件：
溶出温度 溶出压力 溶出碱浓度 溶出后液苛性比（α）
200～240℃ 12～34kg/cm2 140～240g/L 1.5～1.75
• 对于一水铝石和一水硬铝石型铝土矿： 其溶出条件主要取决于一水硬铝石的含量，当以一水硬铝石
脱硅反应
反应生成的铝酸钠和硅酸钠都进入溶液。当 硅酸钠浓度达到最大值（2-10g/L）之后，两者相 互反应生成水合铝硅酸钠逐渐析出，这一反应使 溶液的SiO2含量降低，因而称为脱硅反应：
1.7Na2SiO3+2NaAl(OH)4= Na2O·Al2O3·1.7SiO2·H2O↓+3.4NaOH+1.3H2O
3.2.7 对溶出过程的工艺要求
• Al2O3的理论溶出率 理论上矿石中可以溶出的Al2O3量与矿石中Al2O3
量的比值。
• Al2O3的实际溶出率 在溶出时，实际溶出的Al2O3量与矿石中Al2O3量
的比值。
美国铝业公司提出的溶出条件为：
• 一水软铝石矿
温度235℃，苛性碱溶液Na2O浓度135g/L, 时间15min
SiO2+2NaOH = Na2SiO3 + H2O 此硅酸钠与铝酸钠溶液起反应生成含水铝硅 酸钠沉淀。
在高压溶出的条件下，进入赤泥中的含水铝 硅酸钠的组成大致相当于Na2O*Al2O3*1.7SiO2* nH2O（n可以大于2）。从式可知，每1kg的SiO2 要结合1kg的Al2O3和0.6kg的Na2O。
200℃ αk=1.65
Al2O3,% 25 (质量)
20
60℃
B’
30℃
αk=3.40
15
B
10
C
A
5 DD’
0 5 10 15 20 25 30 35 40 45 Na2O %(质量)
溶解度等温曲线
• 1.溶解度等温曲线包括两个段，交点是该温度 下最大点。
• 2.在所有温度下，氧化铝的溶解度都是随碱浓 度增加而增大，当超过某一值，随着碱浓度增 大而降低。
而与其它杂质分离。 溶出条件与方式：由于氧化铝在铝土矿中的存在形
态不同所以要求的溶出条件也不相同。 溶出方式通常是加压的情况下进行的，所以称为
“高压溶出”。 不同状态的氧化铝水合物的溶出顺序:
三水铝石最易溶解、一水软铝石次之、一水硬铝石 难溶，而刚玉在300度以下实际是不溶的进入赤泥。
三水铝石型溶出反应式
3.2.2 含硅矿物在溶出过程中的行为 SiO2是铝土矿中最常见的杂质，也是碱法
生产氧化铝最有害的杂质。铝土矿中的含硅矿 物有无定形的蛋白石、石英等一类的氧化硅及 其水合物以及高岭石等。
所有含硅矿物与铝酸钠溶液反应后，都有SiO2 进入溶液。以高岭石为例，它与铝酸钠母液发生 如下反应：
Al2O3·2SiO2·2H2O+6NaOH(aq) ==2NaAl(OH)4+2Na2SiO3(aq)
3.2 铝土矿溶出过程的化学反应
3.2.1 氧化铝水合物在溶出过程中的行为、
溶剂：循环母液中的主要成分有：NaOH、NaAlO2、 Na2CO3、 Na2SO4等。
Al2O3(1或3)H2O+2NaOH(aq)==2NaAlO2(aq)
• 溶出的目的 在于将其矿石中的氧化铝充分溶解成为铝酸钠溶液
• 含水铝酸钙：3CaO·Al2O3·6H2O • 水合铝硅酸钙（水化石榴石）： 3CaO·Al2O3·3SiO2 • 钛酸钙：CaO·TiO2
• 一水硬铝石主要溶出条件 溶出温度 溶出压力 溶出碱浓度 溶出后液苛性比（α）
220～260℃ 28～34kg/cm2 250～280g/L 1.65～1.71
OH浓度计算，叫苛性比，符号K 。中国与俄罗斯
B、采用物质的质量比m(Na2O)/ m(Al2O3), 符号为A/C，其中的Na2
O按当量Na2CO3计算。美国
铝土矿的配入量K＝ 1.5-1.7按所溶出溶液苛性计算,循环性碱液的 K＝ 3.1-3.4
• 铝土矿的溶出率计算公式
铝土矿中的含硅矿物在苛性碱溶液中有不同 的溶解度，其中卵白石（SiO2·H2O)化学活性最 大，最易溶解，在100℃以下，生成硅酸钠：
• (2)含Al2O3矿物与OH-相互作用生成铝酸钠； • (3)铝酸根离子通过在矿物表面上生成的扩散层
扩散到整个溶液中去，而OH-通过扩散层扩散 到矿物表面上来，使反应继续进行。
3.2.9 影响铝土矿溶出过程的因素
• 1．溶出温度：溶解度和速率都增大，铝酸钠饱和蒸 汽压急剧增大。
• 2．循环母液碱浓度及苛性比值：增大溶出速度
补充 铝土矿 苛性碱 破碎
石灰
湿磨
石灰乳
溶出
溶出矿浆
稀释
稀释浆液
沉降分离
粗液 叶滤 精液
稠浓赤泥浆热水 赤泥洗涤
赤泥
洗液
堆场
晶种分解
苛化
氢氧化铝浆液
蒸发母液
溶解
沉降分离 母液
蒸发
晶种
氢氧化铝 分离
洗液 洗涤 氢氧化铝
Na2CO3·H2O结晶
煅烧
氧化铝
• 从矿山运来的铝土矿经破碎后，与石灰和种分蒸发母液 （循环母液）磨制成原矿浆，然后在高温下将矿石中的 Al2O3溶出，得到铝酸钠溶液和不溶残渣（赤泥）组成的 溶出料浆。料浆用赤泥洗液进行稀释，再在沉降槽中将铝 酸钠溶液和赤泥分离，赤泥经洗涤后排往赤泥堆场。净化 后的铝酸钠溶液加入氢氧化铝种子进行分解，析出氢氧化 铝。氢氧化铝与母液分离后，洗净煅烧即得成品氧化铝。 母液和洗液通过蒸发浓缩。在蒸发时有一定数量的 Na2CO3·H2O从母液结晶析出。将其分离出来用Ca(OH)2 苛化成NaOH溶液与蒸发母液一同送往湿磨配料。
• 一水硬铝石矿
温度300℃，苛性碱溶液Na2O浓度200g/L, 时间30min
从工艺上说，在溶出过程中，除了要求达 到尽可能的Al2O3溶出率外，还要求Na2O的化 学损失尽可能地减少。
• 3.2.8 溶出过程的动力学
• (1)含Al2O3矿物的表面被溶剂——含大量游离 NaOH的循环母液所湿润；
3.3.2 拜耳法赤泥浆液
1 浆液的物理化学性质 • 拜耳法赤泥的沉降性能和压缩性能都比较差，
原因： • （1）赤泥粒子非常细 • （2）赤泥粒子具有极其发达的表面
2 影响赤泥性能的主要因素：
• （1）铝土矿的矿物组成和化学成分 • （2）温度 • （3）矿石细磨程度 • （4）铝酸钠溶液的浓度及黏度
• 行为 各种形式的含硅矿物与苛性碱反应，均有
硅酸钠进入溶液，然后与溶液中的铝酸钠反应， 生成溶解度很小的水合铝硅酸钠沉淀，造成Al 2O3和Na2O的损失。
3.2.3 含铁矿物在溶出过程中的行为
