[课程]粗集料筛分试验规程

合集下载

粗集料筛分试验操作规程

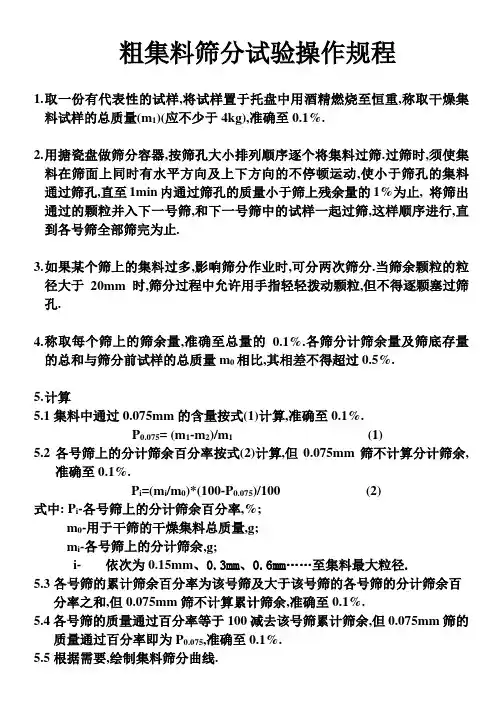

粗集料筛分试验操作规程1.取一份有代表性的试样,将试样置于托盘中用酒精燃烧至恒重,称取干燥集料试样的总质量(m1)(应不少于4kg),准确至0.1%.2.用搪瓷盘做筛分容器,按筛孔大小排列顺序逐个将集料过筛.过筛时,须使集料在筛面上同时有水平方向及上下方向的不停顿运动,使小于筛孔的集料通过筛孔,直至1min内通过筛孔的质量小于筛上残余量的1%为止, 将筛出通过的颗粒并入下一号筛,和下一号筛中的试样一起过筛,这样顺序进行,直到各号筛全部筛完为止.3.如果某个筛上的集料过多,影响筛分作业时,可分两次筛分.当筛余颗粒的粒径大于20mm时,筛分过程中允许用手指轻轻拨动颗粒,但不得逐颗塞过筛孔.4.称取每个筛上的筛余量,准确至总量的0.1%.各筛分计筛余量及筛底存量的总和与筛分前试样的总质量m0相比,其相差不得超过0.5%.5.计算5.1集料中通过0.075mm的含量按式(1)计算,准确至0.1%.P0.075= (m1-m2)/m1 (1)5.2各号筛上的分计筛余百分率按式(2)计算,但0.075mm筛不计算分计筛余,准确至0.1%.P i=(m i/m0)*(100-P0.075)/100 (2)式中: P i-各号筛上的分计筛余百分率,%;m0-用于干筛的干燥集料总质量,g;m i-各号筛上的分计筛余,g;i-依次为0.15mm、0.3mm、0.6mm……至集料最大粒径.5.3各号筛的累计筛余百分率为该号筛及大于该号筛的各号筛的分计筛余百分率之和,但0.075mm筛不计算累计筛余,准确至0.1%.5.4各号筛的质量通过百分率等于100减去该号筛累计筛余,但0.075mm筛的质量通过百分率即为P0.075,准确至0.1%.5.5根据需要,绘制集料筛分曲线.。

粗集料筛分(水洗法)

粗集料及集料混合料的筛分试验（水洗法）
工程名称： 23省道杭金衢高速公路衢州东互通至市区段改建工程合同号：试验编号：2006-JG0302-0019
施工单位监理单位样品描述现场桩号工程部位试验单位干燥试样总量（g）
衢州市交通建设集团有限公司杭州公路工程监理咨询公司 4.75-9.5mm碎石拌和站路基\路面工程\面层 23省改建工程驻地办试验室
监理评鉴：日期：第 1 \ 2 页
主管：
平均

0.2 通过百分率（%)
100 100.0 100.0 100.0 100.0 98.8 24.6 8.0 0.1 0.1 0.1 0.1
平均通标准级过百分配范围率（%）（%）
100 100.0 100.0 100.0 100.0 98.8 24.5 8.0 0.2 0.2 0.2 0.2 100-100 95-100 75-90 62-80 53-73 43-63 32-52 25-42 18-32 13-25 8-18 5-13
试验规程 JTGE42-2005 取样日期 2006/9/25 样品名称 4.75-9.5mm碎石环境条件室内试验设备试验筛；摇筛机；天平试验日期 2006/9/26 第二组
2000
第一组
2000
水洗后筛上 1997 1998 总量（g）水洗后 3 2 0.075mm 筛下重（g） 0.075mm 0.2 0.1 通过率 P0.075（%）筛孔尺寸筛上重分计筛累计筛通过百分筛上重分计筛累计筛（mm）（g）余（%) 余（%) 率（%) （g）余（%) 余（%)
31.5 26.5 19 浙江省交通厅工程质量监督站监制 16 13.2 0 0 0 0 0 23.1 1486.4 329.6 154.5 0 0 0 0.0 0.0 0.0 0.0 0.0 1.2 74.3 16.5 7.7 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1.2 75.5 92.0 99.7 99.7 99.7 99.7 100.0 100.0 100.0 100.0 100.0 98.8 24.5 8.0 0.3 0.3 0.3 0.3 0 0 0 0 0 23.6 1485.1 331.2 158 0 0 0 0.0 0.0 0.0 0.0 0.0 1.2 74.3 16.6 7.9 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1.2 75.4 92.0 99.9 99.9 99.9 99.9

粗集料及集料混合料的筛分试验记录

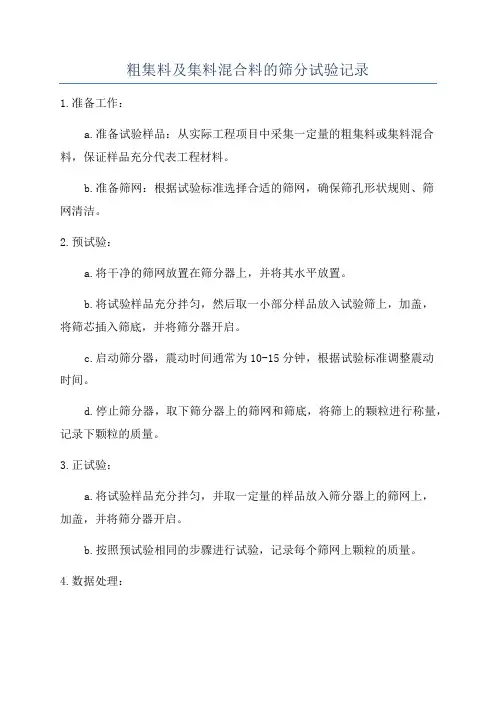

粗集料及集料混合料的筛分试验记录1.准备工作：a.准备试验样品：从实际工程项目中采集一定量的粗集料或集料混合料，保证样品充分代表工程材料。

b.准备筛网：根据试验标准选择合适的筛网，确保筛孔形状规则、筛网清洁。

2.预试验：a.将干净的筛网放置在筛分器上，并将其水平放置。

b.将试验样品充分拌匀，然后取一小部分样品放入试验筛上，加盖，将筛芯插入筛底，并将筛分器开启。

c.启动筛分器，震动时间通常为10-15分钟，根据试验标准调整震动时间。

d.停止筛分器，取下筛分器上的筛网和筛底，将筛上的颗粒进行称量，记录下颗粒的质量。

3.正试验：a.将试验样品充分拌匀，并取一定量的样品放入筛分器上的筛网上，加盖，并将筛分器开启。

b.按照预试验相同的步骤进行试验，记录每个筛网上颗粒的质量。

4.数据处理：a.将每个筛网上颗粒质量除以总样品质量，得到每个筛网上颗粒的百分含量。

b.将每个筛网上颗粒的百分含量绘制成柱状图或曲线图，得到颗粒分布曲线。

试验记录表如下：试验材料：试验日期：筛网规格：筛孔直径 (mm) 通过（砂） (g) 筛上（砂） (g) 筛上（级配料） (g) 比例 (%)-------------------------------------------------------------------------0.080.20.510其余筛孔直径按相同的方式填写表格。

试验结果的处理可以绘制颗粒分布曲线，以便观察材料中不同粒径颗粒的含量情况。

颗粒分布曲线一般呈现出一个峰值，代表着颗粒分布的主要粒径。

根据颗粒分布曲线可判断材料的粒径分布状况，从而对不同材料的工程应用进行合理选择。

筛分试验是建筑材料工程中常用的试验方法之一，通过这种试验可以了解材料的颗粒分布情况，为材料的合理应用提供依据，保证工程质量。

同时，筛分试验还可以帮助工程人员了解材料的物理性质，为材料性能的改进和优化提供参考。

粗集料筛分试验

粗集料筛分试验（T0302—2000）Coarse aggregate screening test (T0302 - 2000)一，目的与适用范围\Purposes and applicable ranges测定粗集料（碎石，砾石，矿渣等）的颗粒级配。

Determine the grain composition of coarse aggregate (macadam, gravel and slag, etc) 二，仪具与材料Instruments and materials试验筛：根据需要选用规定的标准筛。

天平：感量不大于试样质量的0.1%。

浅盘，小铲，毛刷。

烘箱：能控制105±5℃。

Test sieve: select the specified standard sieve according to the requirementsScale: the sensitivity is not greater than 0.1% of the sample massStray, small shove, hair brush, oven: can be controlled at 105±5℃三，试验准备Preparations将试样用四分法筛分至如表要求的试样所需量，每种试样准备两份，分别供水洗法和干筛法筛分使用。

Divide the sample with quartering method to the required amount as the following chart. Prepare two servings of each sample, which is used respectively for water-washing method and dry-sieving method.筛分用的试样质量（kg）the mass of sample which is used for sieving对水泥混凝土集料，如果没有要求，也可不进行水洗只进行干筛筛分。

粗集料压碎值试验操作规程

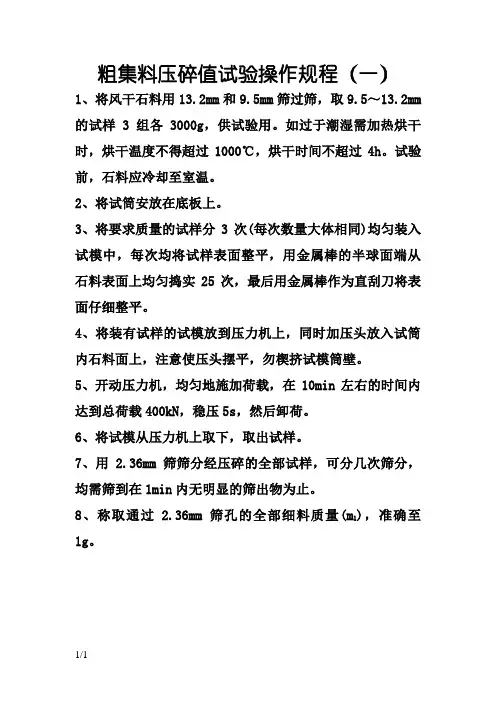

粗集料压碎值试验操作规程（一）1、将风干石料用13.2mm和9.5mm筛过筛，取9.5～13.2mm 的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘干温度不得超过1000℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、将试筒安放在底板上。

3、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次，最后用金属棒作为直刮刀将表面仔细整平。

4、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模筒壁。

5、开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

6、将试模从压力机上取下，取出试样。

7、用 2.36mm筛筛分经压碎的全部试样，可分几次筛分，均需筛到在1min内无明显的筛出物为止。

8、称取通过 2.36mm筛孔的全部细料质量(m1)，准确至1g。

1/1。

粗集料筛分析检测方法

粗集料筛分析检测方法发布日期：2011-08-21 浏览次数：280粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。

三、筛分析试验所用--粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。

三、筛分析试验所用设备应符合下列规定1. 试验筛—孔径为31.5、26.5、19.0、16.0、9.5、4.75.0和2.36mm的方孔筛，以及筛的底盘和盖各一只、其规格和质量要求应符合GB/T6003.2《金属穿孔板试验筛》的规定（筛框直径均为300mm）；2. 天平或案称—天平的称量5㎏，感量5g；称的称量20㎏，感量20g；3. 烘箱—能使温度控制在（105±5）℃；4. 浅盘。

四、试样制备应符合下列规定试验前，用四分法将样品缩分至略重于表3-7所规定的试样所需量，烘干或风干后备用。

表3-7 筛分所需试样的最少重量最大公称粒径（mm）10.0 16.0 20.0 25.0 31.5试样重量不少于（kg） 2.0 3.2 4.0 5.0 6.3五、筛分试验应按下列步骤进行1. 按表3-7的规定称取试样；2. 将试样按筛孔大小顺序过筛，当每号筛上筛余层的厚度大于试样的最大粒径值时，应将该号筛上的筛余分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%；3. 注：当筛余颗粒的粒径大于20.0mm时，在筛分过程中，允许用手指拨动颗粒。

4. 称取各筛筛余的重量，精确至试样总重量的0.1%。

在筛上的所有分计筛余量和筛底剩余的总和与筛分前测定的试样总量相比，其相差不得超过1%。

六、筛分析试验结果应按下列步骤计算1. 由各筛上的筛余除以试样总量计算得出该号筛的分计筛余百分率（精确至0.1%）；2. 每号筛计算得出的分计筛余百分率与大于该筛筛号各筛的分计筛余百分率相加，计算得出其累计筛余百分率（精确至1%）；3. 根据各筛的累计筛余百分率，评定该试样的颗粒级配。

细集料筛分试验 - 粗集料及集料混合料的筛分试验

细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。

对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。

注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。

二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。

图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。

3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。

5.其它：浅盘和硬、软毛刷等。

三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g 。

②如试样含泥量超过5％，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

b ．称量各筛筛余试样的质量，精确至0.5g 。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

沥青混合料集料筛分试验操作规程

文件制修订记录沥青混合料集料筛分试验（水洗法）1.1试验步骤1.1.1取一份试样置105±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m3），准确至0.1%。

1.1.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没。

但不得使用任何洗涤剂。

1.1.3用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。

1.1.4根据集料的粒径大小选择组成一组套筛，其底部为0.75mm标准筛，上部为2.36mm或4.75mm筛。

仔细将容器中混有细粉的悬浮液倒出经过套筛流入另一容器中，尽量不将粗集料倒出，以免破坏标准筛面。

（无需将容器中的全部集料倒出，只倒出悬浮液。

而且不可直接倒至0.075mm筛上，以免集料掉出破坏筛面。

）1.1.5重复上述步骤，直至倒出的水洁净为止，必要是可以采用水流缓慢冲洗。

1.1.6将套筛每个筛子上的集料及容器中的集料全部回收在一个搪瓷盘中。

容器上不得有粘附的集料颗粒。

（沾在0.075mm筛上面的细粉很难回收扣入搪瓷盘中，此时需要将筛子倒扣在搪瓷盘中上用少量的水并助以毛刷将细粉刷落入磁盘中，不注意不要散失）。

1.1.7在确保细粉不散失的前提下，小心泌去搪瓷盘中的积水，将搪瓷盘连同集料一起置105±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m4），准确至0.1%以m3与m4之差作为0.075mm的筛下部分。

1.1.8将回收的干燥集料按干筛方法筛分出0.075mm筛以上各筛的筛余量。

此时0.075mm筛下部分应为0，如果尚能筛出，则应将其并入水洗得到的0.075mm 的筛下部分，且表示水洗得不干净。

1.1.9同一种集料至少取两个试样平行试验两次，取平均值作为每号筛上筛余量的试验结果。

粗集料筛分试验

粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。

二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。

将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。

2、用干筛法测定粗集料各个粒级质量百分率。

称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。

称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。

三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。

二、主要试验步骤1、挂好吊篮，将天平调零。

将试验移入天平，称其水中质量（Mw）。

2、取出集料，擦干表面水，马上称其表干质量（Mf）。

3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

粗细集料试验流程

粗细集料试验流程一、试验前的准备工作。

咱做这个试验之前呀，可得把东西都准备齐活儿喽。

就像出门要带齐钥匙手机一样重要呢。

集料咱得先收集好，不管是粗集料还是细集料，都得按照规定的数量和规格来弄。

而且呀，试验用的仪器也不能少。

像天平，这可是称集料重量的关键家伙事儿，得保证它准头够，不能有偏差。

还有筛子呢，不同孔径的筛子就像是不同大小的筛网，能把集料按照大小分开。

这就好比把一群小动物按照体型大小分开一样有趣呢。

容器也不能忘呀，要用来装集料的，得干净整洁，不能有杂质，不然就像在脏碗里盛饭一样，影响结果呢。

二、粗集料试验流程。

1. 粗集料的筛分试验。

- 把粗集料放到最大孔径的筛子上，然后就开始摇呀晃呀。

就像跳舞一样，让集料在筛子里欢快地跳动。

这时候呢，大颗粒的集料就留在了这个筛子上，小颗粒的就会漏下去。

然后再把漏下去的集料放到下一个孔径小一点的筛子里继续这个过程。

就这样一个筛子一个筛子地过，直到最小孔径的筛子。

最后呢，称一下每个筛子上的集料重量，就能知道不同粒径的粗集料占比啦。

这感觉就像是在给粗集料家族排个大小个儿一样，可有意思了。

2. 粗集料的密度试验。

- 首先得测量粗集料的排开液体的体积。

这就需要用到专门的容器和液体了。

把粗集料慢慢放到容器里，看着液体被它挤开，就像一个调皮的小孩抢占了别人的座位一样。

然后根据液体体积的变化算出粗集料的体积。

再称出粗集料的重量，用重量除以体积，密度就出来啦。

这个过程得特别小心，就像照顾小婴儿一样，稍微有点差错，结果就不对喽。

三、细集料试验流程。

1. 细集料的筛分试验。

- 细集料的筛分和粗集料有点像，不过细集料更小更细腻。

就像细沙一样，轻轻一倒就散开了。

也是从大孔径的筛子开始，慢慢把细集料筛下去。

但是细集料可能会有一些粘连在一起的情况，这时候就得用小刷子轻轻刷一刷，就像给它挠痒痒一样，让它们分开，然后再称重计算比例。

2. 细集料的含泥量试验。

- 这可是个重要的试验呢。

把一定量的细集料放到水里，然后搅拌搅拌。

粗集料及集料混合料的筛分试验方法

3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。
4.试验准备：
4.1试验仪器
序号
名称
使用要求
序号
名称
使用要求
1
试验筛
根据需要选用规定的标准筛
3
摇筛机
2
天平或秤
感量不大于试样质量的0.1％
4
其它
盘子、铲子、毛刷等
4.2试件制备、按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
（T0302-3）
（T0302-4）
式中：P0.075—粗集料中小于0.075mm的含量（通过率）（％）；
m0.075—粗集料中水洗得到的小于0.075mm部分的质量（g）；
m3—用于水洗的干燥粗集料总质量（g）；
m4—水洗后的干燥粗集料总质量（g）。
6.2.2计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m4之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3％，应重新进行试验。
m底—筛底（0.075mm以下部分）集料总质量（g）。
6.1.2干筛分计筛余百分率
干筛后各筛上的分计筛余百分率按式（T0302-2）计算，精确至0.1％。
(T0302-2)
式中：p‘I—各号筛上的分计筛余百分率（％）；
m5—由于筛分造成的损耗（g）；
m0—用于干筛的干燥集料总质量（g）；
mi—各号筛上的分计筛余（g）；
(T0302-1)
式中：m5—由于筛分造成的损耗（g）；
m3—用于水洗的干燥粗集料总质量（g）；
mi—各号筛上的分计筛余（g）；

粗集料试验

术语、符号2.1 术语2.1.1集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。

2.1.2粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。

2.1.3细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。

2.1.4天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。

2.1.5人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。

从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。

2.1.6机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。

2.1.7石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。

2.1.8混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。

2.1.9填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。

通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。

2.1.10矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。

粗集料碎石及卵石筛分试验作业指导书

粗集料碎石及卵石筛分试验作业指导书执行标准：SL352-2006一、目的和适用范围测定粗集料（碎石、砾石、矿渣等）的颗粒级配。

二、仪器设备1、烘箱：控温在105℃±5℃；铲子；毛刷2、台称：称量10kg，精度10g；天平：称量2000g，精度0.2g3、试验筛：根据需要选用规定的标准筛三、试验操作1、将试样按四分缩法缩分，风干后备用，按表中要求的试样所需数量：筛分用的试样质量2、用水洗去测定集料中小于0.075mm的细粉部分质量，取一份试样，将试样置于烘箱中烘干至恒重，称取干燥集料试样试样的总质量（m1），准确至0.1%。

3、将试样置一洁净容器中，加入足够数量的洁净水，将集料全部盖没，用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。

4、根据集料粒径大小选择组成一组套筛，其底部为0.075mm标准筛，上部为2.36mm或4.75mm筛，将容器中混有细粉的悬浮液倒出，经过套筛流入另容器中，尽量不致将粗集料倒出，损坏标准筛筛面。

5、重复3、4步骤，直至倒出的水洁净为止。

将套筛的每个筛子上的集料及容器中的集料全部回收在一个浅盘中，容器上不得有沾附的集料颗粒，将浅盘连同集料一起置烘箱中烘干至恒重，称取干燥集料试样的总质量（m2）。

6、用干筛法测定粗集料各个粒级质量百分率。

取另一份试样置烘箱中烘干至恒重，称取干燥集料试样的总质量（m0）。

7、用粒盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛，人工筛分时需使集料在筛面上同时有水平方向上下方面的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余的1%为止。

采用摇筛筛分后，应该逐个由人工补筛。

将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止，以确认1min内通过筛孔的质量确实小于筛上残余量的1%。

8、如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。

水泥试验粗集料及集料混合料的筛分试验方法

水泥试验粗集料及集料混合料的筛分试验方法1目的与适用范围①测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

②本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

2仪具与材料①试验筛：根据需要选用规定的标准筛。

②摇筛机。

③天平或台秤：感量不大于试样质量的0.1％。

④其它：盘子、铲子、毛刷等。

3干筛法试验步骤①取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。

②用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min内通过筛孔的质量确实小于筛上残余量的0.1％。

③如果某个筛上的集料过多，影响筛分作作业时，可以分两次筛分，当筛余颗粒的粒径大于19㎜时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗筛过筛孔。

④.称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m0相比，相差不得超过m0的0.5％。

4沥青混合料及基层用粗集料水洗法试验步骤①取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。

②将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没。

③用搅棒充分搅动集料，使集料表面洗涤干净使细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。

④根据集料粒径大小选择组成一组套筛，其底部为0.075㎜标准筛，上部为2.36㎜或 4.75㎜筛。

粗集料压碎值试验操作规程

粗集料压碎值试验操作规程
1、将风干石料用13.2mm和9.5mm标准筛过筛，取9.5～13.2mm的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘干温度不得超过1000℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、将试筒安放在底板上。

4、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模筒壁。

5、开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

6、将试模从压力机上取下，取出试样。

7、用2.36mm标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到在1min内无明显的筛出物为止。

8、称取通过2.36mm筛孔的全部细料质量(m1)，准确至1g。

粗细集料试验

二、粗集料的筛分（干筛法）
1、5～10mm取试样不少于1㎏，10 ～20mm不少于1 ㎏，16.5 ～31.5mm不少于4㎏ 2、取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m0），准确至0.1％。 3、将试样放入套筛中，进行筛分。不停的运动，人工筛分时，集料在筛面上要同时水平及上下方向直至1分钟内通过筛孔的质量小于筛上残余量的0.1％为止；用摇筛机筛分与人工筛分一样，在筛完后都要确认1分钟内通过筛孔的质量小于筛上残余量的0.1％。 4、筛上集料过多，可以分两次筛分。当筛余颗粒粒径大于19mm时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗塞过筛孔。
5 计算
• 5.1 表观相对密度(视比重)γa、表干相对密度 γs、毛体积相对密度γb按式计算至小数点后3 位。 γs=m0/(m0+m1-m2) γs=m3/(m3+m1-m2) γb=m0/(m3+m1-m2) 式中：γa--集料的表观相对密度，无量纲； γs--集料的表干相对密度，无量纲； γb--集料的毛体积相对密度，无量纲； m0--集料的烘干质量，g; m1--水、瓶及玻璃片的总质量，g; m2--集料试样、水、瓶及玻璃片的总质量，g; m3--集料的表干质量，g.
4.7 将集料置于浅盘中，放入105±5摄氏度的烘箱中烘干至恒重，取出浅盘，放在带盖的容器中冷却至室温，称取集料的烘干质量(m0).
• 4.8 将瓶洗净，重新装入洁净水，盖上容量瓶塞，或用玻璃片紧贴广口瓶瓶口水面，玻璃片与水面之间不得有空隙。确认瓶中没有气泡，擦干瓶外水分后称取水、瓶及玻璃片的总质量(m1)。
m5=m0-(∑mi+m底）式中：m5——由于筛分造成的损耗(ɡ); m0------用于干筛的干燥集料总质量(ɡ); mi——各号筛上的分计筛余(ɡ); ⅰ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序; m底-----筛底(0.075 ㎜以下的部分)集料总质量(ɡ). 6.1.2 干筛分计筛余百分率干筛后各号筛上的分计百分率计算,精确至0.1﹪. p′i=mi／(m0-m5) ×100 式中：p′i——各号筛上的分计筛余百分率（﹪）； m5——由于筛分造成的损耗(ɡ); m0------用于干筛的干燥集料总质量(ɡ); mi——各号筛上的分计筛余(ɡ); ⅰ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序。 6.1.3干筛累计筛余百分率各号筛的累计筛余百分率为该号筛以上各号筛的分计筛余百分率之和，精确至0.1﹪.
