电气图里电缆标注的符号
电气设备识图符号大全

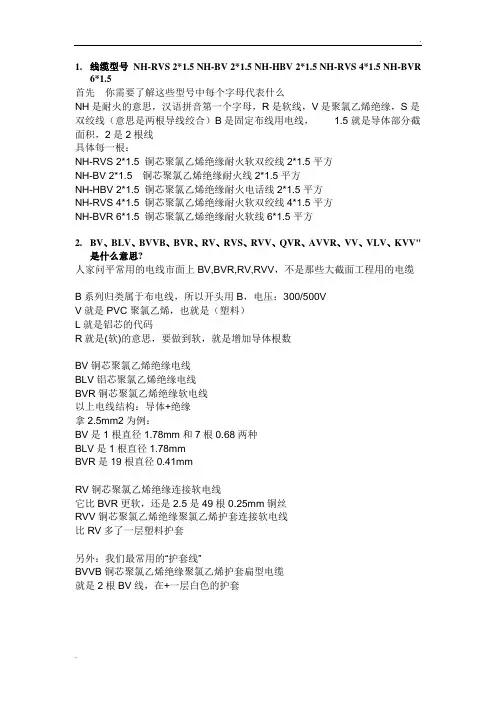

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR6*1.5首先你需要了解这些型号中每个字母代表什么NH是耐火的意思,汉语拼音第一个字母,R是软线,V是聚氯乙烯绝缘,S是双绞线(意思是两根导线绞合)B是固定布线用电线, 1.5就是导体部分截面积,2是2根线具体每一根:NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套3.ZR-YJV-4*35+1*16-CT-SC50-WC-CC中,ZR:阻燃,YJV:交联聚乙烯铜芯线4*35+1*2.5:4根截面积为35平方毫米和一根2.5平方毫米的芯SC50:电缆穿直径为50的焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该是软线(不确定)CT:桥架KBG20:不知道(应该是线槽啊之类的吧)4.建筑电气图中WL1-BV-3*2.5-PC20-CC是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC(聚碳酸酯管)管径¢20 CC代表顶板内暗敷5.电照系统图BV-3*2.5—PC20 WC CC、FC L1NPE(或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6.建筑中电气系统图中BV-2*2.5+1*2.5(PE)-SR/PC20-CC的意思3根2.5平方毫米的BV线(即铜芯聚氯乙烯绝缘电线)2*2.5是指一条火线一条零线,1*2.5(PE)是指一根保护线,作接地用-SR/PC20-CC是指导线的敷设方式,其中SR是指导线敷设于金属线槽中,PC 是指塑料线管PVC,20是指管径,CC是指沿天花暗敷。
电气图里电缆标注的符号是什么意思
电气图里电缆标注的符号是什么意思TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】电气图中BV-3*6 SC25 FC/0.8m是sc:焊接钢管tc:电线管薄钢管pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管BV----聚氯乙烯绝缘(铜芯)电线3*6---共3根,每根电线规格为6平方毫米(铜芯截面积)SC25--上述电线穿入标称直径25mm的钢管(厚壁焊接钢管)FC----敷设在地面或地板下0.8m--敷设(埋设)深度,一般设计不须这么标注(施工规范要求)CE-沿顶板面明敷WE-沿墙面明敷WC-沿墙体暗敷FC-沿地面暗敷CC-沿顶板暗敷CT-沿桥架敷设一RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R.软电线;VV.PVC绝缘和PVC护套,只有一个V是指前者,且没有护套;P.屏蔽线K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L是铝导线,有J是交联,有ZR连在一起是“阻燃”,有NH连在一起是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(绝缘)(锡丝铝)聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
电气施工图图纸符号大全
配电箱符号线路敷设符号常用电气元件文字符号表电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分A、B、C、D四类, 例如:WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。
电气设计图纸中符号表示大全
电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式,总结了一些常用的符号表示含义。
一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架,梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P塑壳断路器的一种,额定电流32A,2极开关四、型号的含义R-连接用软电缆(电线),软结构。
B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同。
YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
电缆标注符号的含义
电缆标注符号的含义时间:2011-02-28 来源:本站作者:本站编辑浏览次数:77021RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R.软电线;VV.PVC绝缘和PVC护套,只有一个V是指前者,且没有护套;P.屏蔽线K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L是铝导线,有J是交联,有ZR连在一起是“阻燃”,有NH连在一起是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
配电系统图电气符号大全
电气符号大全BVR (聚氯乙烯绝缘皮软铜芯电线SR:沿钢线槽敷设;BE:沿屋架或跨屋架敷设;CLE:沿柱或跨柱敷设;WE:沿墙面敷设;CE:沿天棚面或顶棚面敷设;ACE:在能进入人的吊顶内敷设;BC:暗敷设在梁内;CLC:暗敷设在柱内;WC:暗敷设在墙内;CC:暗敷设在顶棚内;ACC:暗敷设在不能进入的顶棚内;FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管;MT-电线管;PC-PVC塑料硬管;FPC-阻燃塑料硬管;CT-桥架;MR-金属线槽;M-钢索CP-金属软管;PR-塑料线槽;RC-镀锌钢管二,导线敷设方式的表示DB-直埋;TC-电缆沟;BC-暗敷在梁内;CLC-暗敷在柱内;WC-暗敷在墙内;CE-沿天棚顶敷设CC-暗敷在天棚顶内;SCE-吊顶内敷设;F-地板及地坪下;SR-沿钢索;BE-沿屋架,梁;WE-沿墙明敷三,灯具安装方式的表示CS-链吊;DS-管吊;W-墙壁安装;C-吸顶;R-嵌入;S-支架;CL-柱上沿钢线槽:SR;沿屋架或跨屋架:BE;沿柱或跨柱:CLE;穿焊接钢管敷设:SC;穿电线管敷设:MT穿硬塑料管敷设:PC;穿阻燃半硬聚氯乙烯管敷设:FPC;电缆桥架敷设:CT;金属线槽敷设:MR塑料线槽敷设:PR;用钢索敷设:M;穿聚氯乙烯塑料波纹电线管敷设:KPC;穿金属软管敷设:CP直接埋设:DB;电缆沟敷设:TC;导线敷设部位的标注;沿或跨梁(屋架)敷设:AB;暗敷在梁内:BC沿或跨柱敷设:AC;暗敷设在柱内:CLC;沿墙面敷设:WS;暗敷设在墙内:WC;沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC;吊顶内敷设:SCE;地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆;MKVV22,MKVV32?? 2*,3*,4*4,------37*铠装控制电缆;KVV22,KVV32,KVVR22?? 2*,3*,4*4,------37*铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*,3*,4*4,------37*铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*,3*,4*4,------37*铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*,3*,4*4,------37*铠装通信电缆;HYA22,HYA23,HY A53,HYV22,HYV23?? 5对,10对------2400对,线径铠装充油通信电缆;HYAT22,HYA T23,NYA T53?? 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHY A32,MHYV325对,10对------200对,线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*?? 2*2*?? 3*2*?? ------30*2*铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZY A23,PZY A22,PZY AH22,PTY AH22,PTY AH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
电气图纸中的常见符号
电气图纸中的常见符号一下是我收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下三、电力电缆的型号及品种主要有以下几个方面:35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
电气图中的符号
电路图常用符号:AC——交流电DC——直流电FU——熔断器跌落式熔断器 FF快速熔断器 FTFG ——发电机M ——电动机HP——光字牌HL——指示灯HY——黄灯HB——蓝灯HG——绿灯HR——红灯HW——白灯K ——继电器KA——电流继电器KD——差动继电器KF——继电器KH——热继电器KA——瞬时接触继电器.瞬时有或无继电器.交流继电器中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM——接触器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮Q——电路的开关器件FR——热继电器KT——延时有或无继电器Q——电路的开关器件KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。
弱电电缆线标注方法
关于弱电施工图电缆线标注方法的规定根据标准GJBT-532(图集号00DX001):建筑电气工程设计常用图形和文字符号一、平面施工图中一般电缆线的标注标写格式:a b - c ( dxe + fxg ) i – j h1 2 3其中:a ---- 线缆编号;b ---- 线缆型号(可省);c ---- 线缆根数;d ---- 电缆线芯数;e ---- 线芯截面积(mm2);f ---- PE、N 线芯数(可省);g ---- PE、N 线芯截面(mm2);i ---- 线缆敷设方式以及穿管管径或桥架截面规格;j ---- 线缆敷设部位;h ---- 线缆敷设安装高度(m)上述字母代号无内容时可省略。
施工图的电缆标注方式必须在该套施工图中给予说明。
1、关于线缆编号 a、b 的规定:电缆编号一般格式为:a1a2a3a1 –- 用两个字母表达电缆属性,如JK :监控信号线;TX :通讯网络线;DY :强电电源线等。
a2 -- 用数字表达电缆序号;a3 -- 用字母或数字表达电缆敷设的楼层、区域或其它需要的信息。
2、表达线缆敷设方式的代号:SC --- 穿焊接钢管敷设;MT --- 穿电线管敷设;PC --- 穿硬塑料管敷设;FPC --- 穿阻燃半硬聚氯乙烯管敷设;CT --- 电缆桥架敷设;MR --- 金属线槽敷设;PR --- 塑料线槽敷设;M --- 用钢索敷设;KPC --- 穿聚氯乙烯塑料波纹电线管敷设;CP --- 穿金属软管敷设;DB --- 直接埋地敷设;TC --- 电缆沟敷设;CE --- 混凝土排管敷设;穿管管径或桥架截面规格一般以紧跟在敷设方式代号后面的数字表达,单位mm3、表达电缆线路敷设部位的代号:AB --- 沿梁或跨梁敷设;BC --- 暗敷设在梁内;AC --- 沿柱或跨柱敷设;CLC --- 暗敷设在柱内;WS --- 沿墙面敷设;WC --- 暗敷设在墙内;CE --- 沿天棚或顶板面敷设;CC --- 暗敷在屋面或顶板内;SCE --- 吊顶内敷设;F --- 地板或地面下敷设;。
电气图里电缆标注的符号
电气图里电缆标注得符号RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R、软电线;VV、PVC绝缘与PVC护套,只有一个V就是指前者,且没有护套;P、屏蔽线K、控制电缆;B、电线;-105、表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具得电源电缆最后字母就是B,表示扁平电缆,就就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L就是铝导线,有J就是交联,有ZR连在一起就是“阻燃”,有NH连在一起就是“耐火”有下标22表示钢铠装,2表示铜铠装,最后得P有下标2好象就是铜屏蔽层,没有就是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置得信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53) 聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备得连接以及电话配线网得分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程与有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0、4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套得市内通信电缆线组为对绞,线径为0、4mm,对数为200对。
电气电缆编号含义大全
配电系统图符号字母含义电缆的1、SCB10-200010/0.4D/Yn11干式变压器10KV/0.4KV容量2000KVA高压侧三角形接法低压侧为星形接法连接组别为D/Yn11星三角11点接法。
2、TMY-3212510112510低压进线柜主母线或低压水平母线规格12510硬铜排3条相线为双排PEN为单排。
3、MT40H1/3PMIC5.0I3200A低压总进线自动万能断路器施耐德品牌电流规格4000A整定电流长延时3200A性能要求查厂家样本。
4、4000/5A进线侧电流互感器变比4000/5。
5、NS100H/3PI100AGPU3-60II浪涌保护辅助回路配施耐德NS100H/3P开关、GPU3-60II 浪涌吸收保护器。
6、D1:MNS100010002200低压柜编号、型号MNS系列进线柜尺寸为1000宽、1000深、2200高。
7、D2、D3:无功功率补偿电容补偿柜。
8、GLR-1250/3PZWKARC-12/J 带熔断器隔离开关1250A/3P无功功率自动补偿控制器安科瑞品牌12路。
9、FYS-0.22浪涌吸收保护避雷器。
10、NT100-100A熔断器100A。
11、LC1-DPK12M7C施耐德产接触器需要查产品样本略用于自动切换电容器组。
12、FK-Dr30/440/7电容器组回路串接电抗器防止瞬间切换过电流。
13、10MKPg0.44-30-310组电容器MKPg0.44型号30KVar、三相。
14、D7含4套NS系列断路器低压出线柜NS400N/3P200A表示施耐德NS400N断路器400A 框架整定电流为200A。
15、112KWWDZA-YJY-4185E95该出线回路为112KW负荷出线电缆为无卤低烟A级阻燃交联聚乙烯绝缘、交联聚乙烯护套规格为4185E95E95表示PE线规格95。
16、ACR220E、300/5安科瑞品牌仪表出线回路电流表配300/5电流互感器。
(完整版)电气图纸符号大全
(完整版)电气图纸符号大全配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线) BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线)注:阻燃一般分A、B、C、D四类, 例如:WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。
配电系统图电气符号大全
配电系统图电气符号大全Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电气符号大全SR:沿钢线槽敷设; BE:沿屋架或跨屋架敷设; CLE:沿柱或跨柱敷设; WE:沿墙面敷设; CE:沿天棚面或顶棚面敷设; ACE:在能进入人的吊顶内敷设;BC:暗敷设在梁内;CLC:暗敷设在柱内;WC:暗敷设在墙内;CC:暗敷设在顶棚内;ACC:暗敷设在不能进入的顶棚内;FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管; MT-电线管; PC-PVC塑料硬管; FPC-阻燃塑料硬管; CT-桥架;MR-金属线槽; M-钢索CP-金属软管; PR-塑料线槽; RC-镀锌钢管二,导线敷设方式的表示DB-直埋; TC-电缆沟; BC-暗敷在梁内; CLC-暗敷在柱内; WC-暗敷在墙内; CE-沿天棚顶敷设CC-暗敷在天棚顶内; SCE-吊顶内敷设; F-地板及地坪下; SR-沿钢索;BE-沿屋架,梁; WE-沿墙明敷三,灯具安装方式的表示CS-链吊; DS-管吊; W-墙壁安装; C-吸顶; R-嵌入; S-支架; CL-柱上沿钢线槽:SR;沿屋架或跨屋架:BE;沿柱或跨柱:CLE;穿焊接钢管敷设:SC;穿电线管敷设:MT穿硬塑料管敷设:PC;穿阻燃半硬聚氯乙烯管敷设:FPC;电缆桥架敷设:CT;金属线槽敷设:MR塑料线槽敷设:PR;用钢索敷设:M;穿聚氯乙烯塑料波纹电线管敷设:KPC;穿金属软管敷设:CP直接埋设:DB;电缆沟敷设:TC;导线敷设部位的标注;沿或跨梁(屋架)敷设:AB;暗敷在梁内:BC沿或跨柱敷设:AC;暗敷设在柱内:CLC;沿墙面敷设:WS;暗敷设在墙内:WC;沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC;吊顶内敷设:SCE;地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆;MKVV22,MKVV32 2*,3*,4*4,------37*铠装控制电缆;KVV22,KVV32,KVVR22 2*,3*,4*4,------37*铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*,3*,4*4,------37*铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*,3*,4*4,------37*铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*,3*,4*4,------37*铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2* 2*2* 3*2* ------30*2*铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义:R-连接用软电缆(电线),软结构。
在电路中C、VD、R、XP、W、ZD、RP、L、Z,各自代表什么?电路板上其他符号又代表什么?
在电路中C、VD、R、XP、W、ZD、RP、L、Z,各自代表什
么?电路板上其他符号又代表什么?
各符号代表意义如下:
①C, 电容
②VD, 二极管(一般用D)
③R, 电阻
④XP, 插头
⑤W, 电线,电缆,母线
⑥ZD, 稳压二极管
⑦RP, 电位器
⑧L, 电感
⑨Z, 稳压二极管
⑩SYNC, 同步电机
⑪BRT, 桥堆
⑫GND, 接地
⑬COL 线圈
其他电路符号:
电路:由金属导线和电气、电子部件组成的导电回路,称为电路。
在电路输入端加上电源使输入端产生电势差,电路连通时即可工作。
电流的存在可以通过一些仪器测试出来,如电压表或电流表偏转、灯泡发光等;按照流过的电流性质,一般把它分为两种:直流电通过的电路称为“直流电路”,交流电通过的电路称为“交流电路”。
电路是电流所流经的路径,或称电子回路,是由电气设备和元器件(用电各种不同电路板、电路器),按一定方式联接起来。
如电阻、电容、电感、二极管、三极管、电源和开关等,构成的网络。
电路规模的大小,可以相差很大,小到硅片上的集成电路,大到高低压输电网。
根据所处理信号的不同,电子电路可以分为模拟电路和数字电路。
电气设计图纸中符号表示大全
电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式,总结了一些常用的符号表示含义。
一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架,梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号,HSM8-63C/3P适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P塑壳断路器的一种,额定电流32A,2极开关四、型号的含义R-连接用软电缆(电线),软结构。
B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同。
YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV75-5-1(A、B、C)S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM1:代表单芯SYWV75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM1:代表单芯例如:RVVP2*32/0.2RVV2*1.0BVRR:软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM1、型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
电缆的电气符号
电缆的电气符号
电缆的电气符号在图纸上用特定的符号表示,常见的电缆电气符号有以下几种:
1. 单芯电缆:用一条实线表示,两边各有一条平行的虚线表示绝缘层。
有时虚线之间会有一条波浪线表示地线。
2. 多芯电缆:用多条平行的实线表示,两边各有一条平行的虚线表示绝缘层。
有时虚线之间会有一条波浪线表示地线。
3. 地线:用一条波浪线表示,常放在电缆的右侧或下方。
4. 屏蔽层:用一条虚线表示,常放在电缆的外侧。
5. 裸露导体:用一条实线表示,表示没有绝缘层的导体。
这些符号在电气图纸上使用,可以清晰地表示电缆的组成和功能。
配电系统图符号母含义、常见电线 电缆的 规格型号、电气安装配管符号表示方法
配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看,符号,字母含义等从电源引入端开始向配出端顺序看:1、SCB10-200010/0.4D/Yn11干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法);2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格,125*10硬铜排,3条相线为双排,PEN为单排;3、MT40H1/3PMIC5.0I=3200A低压总进线自动(万能)断路器,施耐德品牌,电流规格4000A,整定电流(长延时)3200A,性能要求查厂家样本;4、4000/5A进线侧电流互感器变比,4000/55、NS100H/3PI=100AGPU3-60II浪涌保护辅助回路,配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器;6、D1:MNS1000*1000*2200低压柜编号、型号,MNS系列,进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWKARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12路; 、FYS-0.22 9浪涌吸收保护(避雷器);10、NT100-100A熔断器,100A;11、LC1-DPK12M7C施耐德产接触器,需要查产品样本(略),用于自动切换电容器组; 12、FK-Dr30/440/7电容器组回路串接电抗器,防止瞬间切换过电流;13、10*MKPg0.44-30-310组电容器,MKPg0.44型号,30KVar、三相; 14、D7,含4套NS系列断路器低压出线柜,NS400N/3P200A表示施耐德NS400N断路器,400A框架,整定电流为200A;15、112KWWDZA-YJY-4*185+E95 该出线回路为112KW负荷,出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套),规格为4*185+E95,E95表示PE线规格95; 16、ACR220E、300/5安科瑞品牌仪表(出线回路电流表),配300/5电流互感器;17、D9,含MT25H1/3PMIC5.0I=1600A及2000/5A低压母联柜,断路器为MT25H1/3PMIC5.0,整定电流1600A,配2000/5A电流互感器。
水电识图-符号大全
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中:a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度, m f--安装方式L--光源种类,白炽灯或荧光灯一、室内电气工程的组成:指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话|闭路电视、互联网等)二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能,描述电气工程的工作原理,提供安装技术数据和使用维护的依据。
2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气图里电缆标注的符号RVVP :铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24 芯(主人解释:R.软电线;VV.PVC绝缘和PVC护套,只有一个V是指前者,且没有护套;P.屏蔽线K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L 是铝导线,有J 是交联,有ZR 连在一起是“阻燃”,有NH 连在一起是“耐火”有下标22 表示钢铠装, 2 表示铜铠装,最后的P 有下标 2 好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG :物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP :局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP :聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV (227IEC52/53 )聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP 、SDFAVVP 、SYFPY 同轴电缆,电梯专用JVPV、JVPVP 、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆1)类别:H——市内通信电缆HP ——配线电缆HJ ――局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF ――泡沫聚烯烃绝缘YP ――泡沫/实心皮聚烯烃绝缘(3)内护层:A ――涂塑铝带粘接屏蔽聚乙烯护套S――铝,钢双层金属带屏蔽聚乙烯护套V ――聚氯乙烯护套(4)特征:T――石油膏填充G 咼频隔离C——自承式(5)外护层:23 ――双层防腐钢带绕包销装聚乙烯外被层33 ――单层细钢丝铠装聚乙烯被层43 ――单层粗钢丝铠装聚乙烯被层53 ---- 单层钢带皱纹纵包铠装聚乙烯外被层553 ----- 双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆\ /涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘/ \石油膏填充*市话通信电缆\ /涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘/ \自承式HYA-200X2---- 0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm ,对数为200 对。
YJV22-3*95 ,铜导体,交联聚乙烯绝缘,双钢带铠装,聚氯乙烯护套。
rvvp :铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。
用途:仪器、仪表、对讲、监控、控制安装rg:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(hfc)中传输数据模拟信号utp :局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网kvvp :聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量sywv(y)、sykv 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)rvv(227IEC52/53 )聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明avvr 聚氯乙烯护套安装用软电缆sbvv hya 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用rv、rvp 聚氯乙烯绝缘电缆rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用(BVR 是软线BV 是硬线,如果不用护套线,可以用PVC 管)rib 音箱连接线(发烧线)kvv 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量sftp 双绞线传输电话、数据及信息网ul2464 电脑连接线vga 显示器线syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)sdfavp 、sdfavvp 、syfpy 同轴电缆,电梯专用jvpv 、jvpvp 、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆RVV与KVV RVVP与KVVP区别:RVV和RVVP里面采用的线为多股细铜丝组成的软线,即RV线组成。
KVV和KVVP里面采用的线为单股粗铜丝组成的硬线,即BV 线组成。
AVVR与RVVP区别:东西一样,只是内部截面小于0.75平方毫米的名称为AVVR,大于等于0.75平方毫米的名称为RVVP. SYV与SYWV区别:SYV是视频传输线,用聚乙烯绝缘。
SYWV是射频传输线,物理发泡绝缘。
用于有线电视。
RVS 与RVV2芯区别:RVS为双芯RV线绞合而成,没有外护套,用于广播连接。
RVV 2 芯线直放成缆,有外护套,用于电源,控制信号等方面。
RVVP与RVSP RVV是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是绞线, 就是把线绞在一起. NHRV 是耐火型铜芯聚氯乙稀绝缘连接软电线;HBYV 铜芯实心聚乙烯绝缘聚氯乙烯护套平行线(电话线);RVSP是普通铜芯聚氯乙稀绝缘绞型连接软电线;HYV铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。
HYV-5X (2X 0.8 )代表电缆内有5 对0.8mm2线。
其他雷同.SYWV-75-5SYWV-75-7 和SYWV-75-9只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11类屏蔽线彩色信号不超过365米黑白信号不超过670 米SYWV-75-5:500 米SYWV-75-7:700 米SYWV-75-9:900米补充:如果要达到1公里以上的布线最好用光纤和光端机RVB:平行多股软线(扁的),就象家里经常用的电话线裸线,只是其中的芯线和RVV芯线一致,两根芯线是平行包在护套中的,通常是一个护套两根RVS:对绞多股软线,就是将RVB 的软芯撕开,对绞后即可!呵呵,通常是两根对绞RVV:多股软线,就是芯线由多股铜丝组成,RVV线是弱电系统最常用的线缆,其芯线根数不定,有单根的,也有多根的,外面也有护套。
但是芯线之间的排列没有特别要求监控线材的选用线材选型1、视频线摄像机到监控主机距离w 200米,用rg59 (128编)视频线。
摄像机到监控主机距离〉200米,用syv75-5视频线。
2、云台控制线云台与控制器距离w 100米,用rvv6 X 0.5护套线。
云台与控制器距离〉100 米,用rvv6X0.75 护套线。
3、镜头控制线采用rvv4X0.5 护套线。
4、解码器通讯线应采用rvv2 X1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机,摄像机到监控主机的平均距离为50米,则应使用bvv6m2铜芯双塑线作电源主线,不同距离所使用的电源线见如下表:摄像机到监控主机的平均距离34~50m 21~33m w 20m电源线规格(2线)6m2 4 m2 2.5m2监控系统线路铺设1、视频线敷设注意事项 1.1 、若摄像机到监控主机(图像处理器、矩阵控制主机或数码录像机)的距离少于200米,可用rg59 视频线,若超过200米,应该采用swy-75-5 视频线,以保证监控图像的质量。
1.2 、对于安装在电梯内的摄像机,在电梯井内布线应采用星铁槽并接地处理,以减少电梯电机启动时对视频信号造成的干扰。
1.3 、如果摄像机安装在室外(如大院门口或停车场等),线路需要在室外走线或通过架空钢缆走线,条件允许的情况下要安装视频避雷器(因为加装防雷设备会造成工程总造价的增加),即分别在摄像机端和监控主机端各安装 1 个视频避雷器,而且每个视频避雷器均要接地(室外摄像机要单独打地线,监控室的视频避雷器可统一接地),以防止感应雷对设备造成损坏。
2、控制线敷设注意事项 2.1 、在模拟监控系统中,若安装配云台变焦镜头的摄像机,并采用云台镜头控制器进行控制,控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时,云台控制线可采用rvv6 X0.5护套线,;当距离大于100米时,云台控制线应采用rvv6 X 0.75护套线,镜头控制线均采用rvv4X 0.5 护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制,一般需要用到解码器,控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2 、在数码监控系统中,若安装配云台变焦镜头的摄像机,则需要通过解码器对云台和镜头进行控制。
解码器一般安装在摄像机旁,解码器与数码录像机采用rs485总线进行通信。
布线应采用rvvp2 XI屏蔽双绞线从数码录像机先引至距离最近的解码器1,然后由解码器1 引至解码器 2 ,, 现在的16路数码录像机最多可接16台解码器,而rs485通讯线的总长度最长可达1200米。
接线示意图如下:见基础知识内的相关帖。
解码器有ac 220v和ac 24v两种供电类型,若选用ac 24v解码器,则一般由ac 24v变压器统一供电。
特别需要注意的是,由于有些解码器输出的dc 12v 电源有干扰,用于摄像机供电时会对图像造成一定的影响,因此需要统一对摄像机(12v)供电。
3、摄像机电源线敷设注意事项市面上采用dc 12v供电的普通摄像机工作电流约为200~300ma 一体化摄像机为350~400ma如果摄像机的数量较少(5台以内)且摄像机与监控主机的距离较近(少于50米),每台摄像机可单独布rvv2X0. 5电源线到监控室并用小型变压器供电。
如果摄像机的数量较多,则应采用大功率的12v直流稳压电源集中供电。
在方案设计和施工过程中,要考虑到所有摄像机的总功率和由传输线路所造成的电压降(俗称“线损”,规格为1m2的铜导线每100 m的电阻是1.8 3 )。
