低压配电柜基础知识
400V低压配电柜基础知识讲解
主要功能：
a.两进线互投功能 b.两进线自复功能 c.母联自投功能 d.母联自复功能 e.两段式过流保护 f.充电保护
ቤተ መጻሕፍቲ ባይዱ
（3）配电柜
1）微型断路器
微型断路器的型号 主要为CVS100FTMD 3P, 抽屉规格为（高度× 宽度160×280mm，只 有主变检修箱的型号 为CVS160F TMD 3P,抽 屉规格为（高度× 宽 度）320×560mm。
定期调整断路器、刀开关等电器元件的操作及传动机构、使其 保持灵活。
定期检查各部位接线是否牢靠及所有紧固件有无松动现象。 定期检查装置的保护接地系统是否安全可靠。 经常检查按钮是否操作灵活，其接点接触是否良好。 对于抽屉的一、二次接插件是否插接可靠，抽屉式功能单元的
抽出和抽入时候否灵活；有无卡住现象。 操作时应注意，抽屉在推入小室以前，应使接触器、断路器等
处于分段状态，在将抽屉推到试验位置，插上二次接头，试验 操作是否正常。试验后必须时断路器断开，而后推入工作位置。 抽屉拉出时，应时断路器、接触器等断开，将抽屉推到试验位 置，拔下二次插头，再将抽屉拉出柜外。 定期检查抽屉等部位的接地是否安全可靠。
4.运行中的巡视项目
保护柜内电器元件的干燥、清洁。 经常注意柜内各元件的动作顺序是否正确、可靠。 运行中特别注意柜内中的开断元件及母线等是否有温升够高或过烫、
冒烟、异常的音响及不应有的放电灯不正常现象。 对断开、闭合次数较多的断路器，应定期检查其主触点表面的烧损情
况，并进行维修。断路器每经过一次短路电流，应及时对其主触点表 面等部位进行检查。 对于主接触点、特别是动作频繁的系统，应经常检查主触点表面，当 发现主触点严重烧损时，应及时更换，不再使用。 定期检查接触器、断路器等电气的辅助触点及继电器的触点，确保接 触良好。 定期检查电流继电器、时间继电器、电压继电器等整定值是否符合要 求，并做定期整定，平时不应开盖检修。
2024版低压开关柜基础知识培训ppt课件
处理方法
根据故障诊断结果，采取相应的处 理措施，如更换损坏的部件、紧固 松动的螺丝、清洁脏污的表面等。
预防措施
针对常见故障，制定预防措施，避 免类似故障再次发生。同时，加强 开关柜的巡检和维护，确保其稳定 运行。
07 低压开关柜新技 术应用及发展趋 势
智能化技术应用
传感器技术
01
通过安装传感器，实时监测开关柜的温度、湿度、电流、电压
可再生能源利用
利用太阳能、风能等可再生能源为开关柜供电，降低能源消耗和 碳排放。
未来发展趋势预测
高度集成化
开关柜将向高度集成化方向发展，实现更小体积、 更高性能。
绿色环保成为主流
随着全球环保意识的不断提高，绿色环保材料和 技术将成为开关柜发展的主流趋势。
ABCD
智能化水平提升
随着人工智能、机器学习等技术的不断发展，开 关柜的智能化水平将不断提升。
定制化服务需求增加
客户对开关柜的定制化服务需求将不断增加，企 业需要提供个性化的解决方案。
THANKS
感谢观看
准备安装所需工具、 材料和测试设备，确 保施工顺利进行。
熟悉安装图纸和技术 要求，了解现场布局 和接线方式。
安装步骤详解
设备就位
将低压开关柜放置在基础上， 调整水平度并固定。
二次接线
根据图纸进行二次接线，包括 控制线、信号线等。
基础制作
按照图纸要求制作设备基础， 保证基础水平且牢固。
母线连接
按照接线图连接母线，确保连 接紧固、接触良好。
等参数，实现远程监控和预警。
通信技术
02
利用物联网、云计算等通信技术，实现开关柜与系统之间的信
息交互和远程控制。
低压配电(柜)基础知识
负荷开关是一种能关合、开断及承载运行线路正常电流，也能在规定时间内承载异常电流的开关。它主要工作在10-35KV的小容量配电系统中，用来开断和关合负荷电流及规定的过载电流，也可用来开断、关合电容器组和大容量输电线路中的空载变压器和空载线路。
在电气施工图中常用的符号含义：
U：电压，单位“V”
I：电流，单位“A”
R：电阻，单位“Ω”
U：额定电压
UE：额定工作电压
UI：额定绝缘电压
UC：额定辅助电路电压
IE：额定工作电流
I：电流瞬时值
ICAC：交流
DC：直流
IP：外壳防护等级
PE：保护导体
N：中性导体
PEN：接地的中性导体
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：
GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
26、什么叫过电流脱扣器？
当脱扣器电流超过整定值时，使电器有延时或无延时动作的脱扣器。
27、什么叫定时限过电流脱扣器？
经过一定延时后动作的过电流脱扣器，延时时间可以调定，但不受电流的影响。
28、什么叫反时限过限电流脱扣器？
经过一定延时后动作的过电流脱扣器，延时时间与所通过电流值有关，电流愈大，则动作时间愈短的脱扣器。
低压配电(柜)基础知识
低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
高、低压配电柜基础知识
高、低压配电柜基础知识什么是高、低压配电柜？高、低压配电柜是一种电力配电设备，用于电力系统中的电能传输和配送。
通常由低压配电柜和高压配电柜组成。
低压配电柜主要用于低电压区域的电能传输和配送，通常指1000V以下的电压范围。
而高压配电柜则用于高电压区域，通常指1000V以上的电压范围。
高、低压配电柜的作用高、低压配电柜在电力系统中具有重要的作用，它们的主要作用包括：1. 配电高、低压配电柜用于将电能从发电站、变电站传输到住宅、工业和商业用电设备。
在这个过程中，高、低压配电柜通常扮演着“传输者”的角色。
2. 保护高、低压配电柜也用于电力系统的保护。
在电力系统中，不稳定的电压和电流等因素可能会对设备造成损害或对人身安全造成威胁。
高、低压配电柜通过控制电力系统中的电流和电压，以及相应的开关和保护机构，来保护设备和人身安全。
3. 控制高、低压配电柜还用于电力系统的控制，包括开关、启动和停止电气设备，以及对不同区域的电能进行分配等。
通过高、低压配电柜，可以实现设备的自动化，提高电力系统的可控性和效率。
高、低压配电柜的组成及工作原理高、低压配电柜的组成结构和工作原理都比较复杂。
在此，仅就其基本构成简单介绍，方便读者初步了解。
1. 低压配电柜低压配电柜通常由电源接头、主开关、断路器、熔断器、接触器、继电器、仪表表盘等组成。
其工作原理是将交流电源由电源接头输入低压配电柜内，由主开关进行控制，并在需要时通过其他设备保护和控制电力系统。
2. 高压配电柜高压配电柜通常由电缆连接、高压断路器、隔离开关、组合电器柜等组成。
其工作原理是将高压电源通过电缆连接输入高压配电柜内，由高压断路器进行控制，并在需要时通过其他设备保护和控制电力系统。
高、低压配电柜的应用场景高、低压配电柜在电力系统中有广泛的应用，特别是在大型工业和商业场所。
以下是高、低压配电柜应用的几个典型场景：1. 工业领域在工业领域，高、低压配电柜通常被用于大型机器设备的控制和保护，例如：机床、风力发电设备、电力发电设备等。
低压配电柜基础知识
三、 MNS低压抽出式开关柜
➢用途 MNS型低压抽出式
成套开关设备(下列简称 开关柜)为适应电力工业 发展旳需求,参照国外 MNS系列低压开关柜设 计并加以改善开发旳高级 型低压开关柜,该产品符 合国标GB7251,VDE660 和ZBK36001-89《低压 抽出式成套开关设备》, 国际原则IEC439要求 MNS型低压开关柜适应 多种供电,配电旳需要,能 广泛用于发电厂,变电站, 工矿企业,大楼宾馆,市政 建设等多种低压配电系统
制作旳场地. ◆装配以便.不需要特殊复杂性
➢整体比较
Xl-21动力配电箱
XL-21系列动力配电箱适合工业与民 用建筑中做交流频率50Hz、电压 500V及下列、三相四线电力系统旳动 力配电和照明配电用。
型号阐明
常用外形尺寸 600（W)*1700(H)*400(D)
XX(R)M 配电箱 应用范围： 照明开关配电箱广泛用于住宅、高级办公楼、高级公寓、工矿企业、车间、厂房作为
变电站,发电厂,厂矿企业等电力顾客 旳交流50Hz,额定工作电压380V,额 定工作电流1000-3150A旳配电系 统,作为动力,照明及发配电设备旳电 能转换,分配与控制之用.
➢型号阐明
➢构造特点
■GGD型交流低压配电柜旳柜体采用通用柜形式,构架用8MF 冷弯型钢局部焊接组装而成,并有20模旳安装孔,通用系数高
采用原则模块设计:分别可构成保护,操作,转换,控制,调整,测定, 指示等原则单元,能够根据要求任意组装
采用高强度阻燃型工程塑料,有效加强了防护安全性能
➢设计举例
设计院系统蓝图
➢设计举例 柜体平面布置开孔图
系统图
GCS,GCK,MNS,GGD开关柜区别 GGD是固定柜,GCK,GCS,MNS是抽屉 柜. GCK柜和GCS,MNS柜抽屉推动机构不 同; GCS柜只能做单面操作柜,柜深 800mm, MNS柜能够做双面操作柜,柜深 1000mm.
低压配电柜基础知识讲解
低压配电柜基础知识讲解什么是低压配电柜低压配电柜是一种用于控制、保护和分配电能的设备，通常安装在建筑物、工厂和其他电气设备的配电系统中。
它主要包括断路器、接触器、保护装置、仪表等组件，用于实现对电路的分支、控制和保护。
低压配电柜的组成低压配电柜通常由以下几部分组成：1.断路器：用于开启或关闭电路，保护电路免受过载和短路的损害。
2.接触器：用于控制电动机或其他设备的启动和停止。
3.保护装置：包括过载保护、短路保护等，用于保护电路和设备的安全运行。
4.仪表：用于监测电路的电压、电流、功率等参数。
5.控制设备：用于控制低压配电柜中各种设备的运行状态。
低压配电柜的作用低压配电柜在电气系统中发挥着重要的作用，主要包括以下几个方面：1.分支：低压配电柜可以实现电能的分支，将电能分配到各个需要电力供应的设备和电路中。
2.保护：低压配电柜通过安装相应的保护装置，可以对电路进行过载、短路、接地故障等多种保护，确保设备和人员的安全。
3.控制：低压配电柜可以实现对电路的远程控制，通过接触器等控制设备实现设备的启停控制。
4.监测：通过仪表和监控系统，可以监测电路的运行状态，及时发现问题并进行处理。
低压配电柜的分类根据功能和应用场景的不同，低压配电柜可以分为几类：1.动力配电柜：主要用于电动机的控制和保护。
2.照明配电柜：用于照明系统的控制和保护。
3.综合配电柜：集成了多种功能，适用于各种场所的电气系统。
低压配电柜的安装和维护安装低压配电柜需要符合相关的电气安全标准和规范，确保设备安全可靠。
在日常使用过程中，需要定期对配电柜进行检查和维护，发现问题及时处理，确保电路的可靠运行。
总结低压配电柜作为电气系统中的重要设备，承担着控制、保护和分配电能的任务，广泛应用于建筑、工业、商业等领域。
了解低压配电柜的基础知识对于电气工程师和电气技术人员来说是非常重要的，希望本文的介绍能够帮助读者更好地理解低压配电柜的工作原理和作用。
高、低压配电柜基础知识
高、低压配电柜知识问答1.什么是TT、IN、IT系统？答：TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。
TN方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。
IT 方式是电源侧没有工作接地，或经过高阻抗接地。
负载侧电气设备进行接地保护的保护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？答：一级负荷：中断供电将造成人身伤亡者；或政治、经济上将造成重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4•什么是电弧？答：电弧是电气设备运行中产生的一种物理现象，其特点是光亮很强温度很高。
5•什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6.什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的"3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
7.变压器在电力系统中主要作用是什么？答：主要作用是变换电压，以利于功率的传输。
在同一段线路上，传送相同的功率，电压经升压变压器升压后，线路传输的电流减小，可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8.变压器各主要参数是什么？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4）空载电流；（5）空载损耗；（6）短路损耗；（7）阻抗电压；（8）绕组连接图、相量图及连接组标号。
9•什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10•什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。
低压配电柜基础知识
低压配电柜基础知识陕西雁通电子科技有限责任公司质技部2013.6内容❑低压开关柜的定义,功能及分类❑低压开关柜的主要组成部分及基本结构❑低压配电系统❑常用低压成套装置介绍❑常用开关柜的操作方法❑低压系统供电设备日常维护低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
低压开关柜的功能及作用电能分配转换电机控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响✓固定式:馈电回路或电机控制回路低压开关柜分类✓抽出式:馈电回路或电机控制回路按结构分：低压开关柜分类按用途分：✓配电用:馈电柜✓控制用:电机控制柜✓补偿用:如无功功率补偿柜功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置为保护人身和设备安全，将开关柜独立划分成几个隔室。
隔室分类：❑母线室：包括水平母线室与垂直母线室❑功能单元室(开关隔室)❑电缆出线室：包括电缆室❑二次设备室母线室电缆出线室功能单元室二次室开关柜的基本结构低压开关柜的主要组成部分柜体母线❑柜体：开关柜的外壳骨架及内部的安装、支撑件❑母线：一种可与几条电路分别连接的低阻抗导体❑功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）功能单元电缆出线开关柜的主要技术参数1.额定电流(通常同进线开关大小相同)2.额定电压/额定绝缘电压(400/1000V)3.进出线方式4.额定短时耐受电流( Icw/1s)5.柜体内部功能区域的划分(隔离方式)6.外壳防护等级7.安装地点及方式8.外形尺寸(同用户现场面积有关)9.颜色及表面处理10.接地系统下进侧进后进进线方式▪上进线▪下进线▪侧进线▪后进线上进前接线后接线出线方式▪前出线（顶部或底部）可以进行靠墙安装▪后出线（顶部或底部）不可以进行靠墙安装安装地点及安装方式安装地点分类：室内安装室外安装安装方式分类：靠墙安装离墙安装固定方式分类：螺栓固定电焊固定供电系统示意图K WK WK WK WK WK W K W K W低压进线变压器2低压进线变压器1进线主开关1进线主开关2联络开关负载负载电动机回路配电回路单线图示意将若干个回路组合装配成低压开关柜常用低压成套开关柜用途YT-GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流600-3150A的配电系统,作为动力,照明及供配电设备的电能转换,分配与控制之用.一、YT-GGD型交流低压配电柜■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF型材局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的配电系统,作为动力配电,电动机控制及照明等配电设备。
低压配电柜基础知识
低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。
固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。
一般都是离墙安装，可双面维护。
1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。
2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。
动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。
而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。
动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。
2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。
靠墙式是靠墙安装。
挂墙式是挂墙明装（例如XL-3）。
嵌入式是嵌墙暗装。
动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。
2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。
②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。
③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。
低压配电柜基础知识
低压配电柜基础知识什么是低压配电柜？低压配电柜，也叫低压电气柜，是一种用于配电和控制的设备。
通常情况下，低压配电柜安装在工业和商业用途的建筑物中。
在一个低压配电柜中，有多个电气设备，包括断路器、接触器、熔断器、隔离开关、保护继电器等等。
这些设备可以配合使用，以保证低压系统的供电安全和稳定。
低压配电柜的用途低压配电柜用于配电和控制，它通常用于：•工业场所：在工厂或其它大型建筑内，低压配电柜可以用于供应电力，以支持生产线和机器的工作。
•商业场所：低压配电柜也可以在商业场所使用，包括购物中心、超市、写字楼等，以为这些建筑物提供电力。
•公共场所：低压配电柜也可用于为一些公共设施供电，如公共交通、公共广场等等。
总之，低压配电柜是一个电力设备，用于管理和分配电力以保障安全和可靠性。
低压配电柜的工作原理低压配电柜的工作原理是把主干电路中的电力供应通过多条较小的支路电路分发到多个子系统中，然后再通过各种中间设备（接触器、断路器等）控制主电路电压和电流稳定性，最终确保供电安全可靠。
低压配电柜一般分为三大部分：进线柜、母线柜和出线柜。
这三个部分的功能分别是：作为进出电源的交接处，主要装设电源作为分配向下的电力输出点；负责电源电压的升降、切换及输出功率；输出电源供电，配以具体控制单元进行各项功能的控制。
低压配电柜的主要部件低压配电柜包括许多主要组件。
以下是几个重要组件的简介：断路器断路器是在低压电气柜中常用的电器元件，主要用于切断和连接电路，以保护电路的安全。
接触器接触器是一种电子元件，用于控制电气电路的开关。
它可以大大减少了热量损耗，非常适合于频繁开关的电路。
熔断器熔断器是一种电气元件，被设计为用于保护电路的设备设施，以防止意外的过电流事件。
隔离开关隔离开关在低压配电柜中常用于分离设备，在维护和检修设备时，可以有效保证安全。
保护继电器保护继电器主要负责对电路进行过载保护和短路保护。
它在低压配电柜中非常常用，一旦电路出现异常，继电器通过检测损坏电路的方法，保障设备的运行。
高、低压配电柜基础知识培训资料
1. 什么是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或经过高阻抗接地。
负载侧电气设备进行接地保护的保护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4. 什么是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。
5. 什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6. 什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：主要作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8. 变压器各主要参数是什么？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。
涡流不但会白白损耗电能，使用电设备效率降低，而且会造成用电器（如变压器铁芯）发热，严重时将影响设备正常运行。
高低压开关柜基础知识
1. 在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开2. 有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地3. 严禁将电流回路断开，为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线4. 严格防止电压互感器二次回路短路或接地，应使用绝缘工具、戴绝缘手套5. 在进行二次回路通电试验时，应断开二次回路，并取下一次熔断器6. 检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作
结构特点
1. 柜体宽敞，内部空间大，间隙合理2. 零部件通用性强，适用性好，标准化程度高3. 各功能室相互隔离，如母线室、电器室、电缆室等4. 设有防护等级，如IP30、IP40等，可根据环境要求选择5. 可根据需求进行拼装、组合，灵活性强
主要组成
1. 柜体：由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成2. 断路器：用于电路的通断和保护3. 一次电器元件：如高压断路器、高压接触器、高压熔断器等4. 二次元器件：如继电器、电度表、电流表、电压表、功率表等定义
高低压开关柜是接高压或低压线缆的设备，用于电力系统的发电、输电、配电、电能转换和消耗中的通断、控制或保护。
分类
1. 低压抽出式开关柜2. 交流低压配电柜3. 金属铠装移开式开关柜4. 低压固定分隔式开关柜5. 高压电容器柜6. 高压开关柜
用途
1. 保障用电安全2. 适用于变电站、发电厂、厂矿企业等电力用户的配电系统3. 作为动力、照明及发配电设备的电能转换、分配与控制之用
低压配电柜基础知识
低压配电柜基础知识 The document was prepared on January 2, 2021低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D 表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
高、低压配电柜基础知识
高、低压配电柜基础知识1. 啥是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直截了当接地的爱护系统，称为爱护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的爱护系统，称作接零爱护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或通过高阻抗接地。
负载侧电气设备举行接地爱护的爱护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为普通的电力负荷。
4. 啥是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮非常强温度非常高。
5. 啥是变电所？答：是担负着从电力系统同意电能，通过变压（升压或落压），然后再配电的任务的供电枢纽。
6. 啥是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：要紧作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,能够减少线路损耗，提高送电经济性，达到远距离送电的目的，而落压则能满脚各级使用电压的用户需要。
8. 变压器各要紧参数是啥？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 啥叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 啥叫涡流？涡流的产生有哪些害处？答：当交流电流经过导线时，在导线身边会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，非常像水的旋涡，因此称作涡流。
高低压配电柜基础知识
高低压配电柜基础知识
低压配电设备主要产品有哪些？
低压配电屏、开关柜、开关板、照明箱、动力箱和电动机控制中心
电控设备和配电设备产品的主要区别？
电控设备功能以控制为主，配电设备的功能则以传输为主。
影响触电对人体危害程度的因素有哪些？
电流的大小、电流的持续时间、电流的流经途径、人体的电阻及电流的频率等因素。
触电的类型？
直接触电、间接触电、感应电压电击、雷电电击、静电电击。
在电气设备工作，保证安全的组织措施有哪些？
工作票制度、操作票制度、清查现场和全面交底制度、工作许可制度、工作监护制、工作间断和工作转移制度和工作终结和送电制度。
变电站（所）常用直流电源有哪些？
蓄电池、硅流和电容储能。
哪些电气设备必须进行接地或接零保护？
①、发电机、变压器、电动机、高低压电器和照明器具的底座和外壳；②、互感器的二次线圈；③、配电盘和控制盘的框架；④、电动设备的传动装置；⑤、屋内外配电装置的金属架构，混凝土架和金属围栏；⑥、电缆头和电缆盒外壳，电缆外皮与穿线钢管；⑦、电力线路的杆塔和装在配电线路电杆上的开关设备及电容器。
高压设备发生接地故障时，人体接地点的安全距离是多少？
室内应大于4 m，室外应大8 m。
低压配电柜基础知识详解
低压配电柜基础知识详解目录1. 低压配电柜概述 (2)1.1 低压配电柜的概念 (2)1.2 低压配电柜的分类 (3)1.2.1 按电压等级分类 (4)1.2.2 按功能分类 (4)1.2.3 按系统类型分类 (5)1.3 低压配电柜的发展现状及趋势 (7)2. 低压配电柜的主要组成部分 (8)2.1 柜体结构 (9)2.2 配电装置 (10)2.2.1 断路器 (12)2.2.2 熔断器 (14)2.3 线路与接线 (15)2.4 仪表及显示装置 (16)2.4.1 电度表 (17)2.4.2 电流互感器 (19)3. 低压配电柜的安装及调试 (20)3.1 安装场地选择 (21)3.2 安装步骤 (23)3.3 安装注意事项 (25)3.4 调试方法 (26)3.4.1 电气调试 (27)3.4.2 保护功能调试 (28)3.4.3 仪表性能调试 (29)4. 低压配电柜的维护及保养 (30)4.1 日常维护 (32)4.2 定期检查 (33)4.3 常见故障及处理方法 (34)4.4 安全操作规程 (35)5. 相关标准及技术规范 (36)5.1 国家标准 (38)5.2 行业规范 (39)6. 案例分析 (40)1. 低压配电柜概述低压配电柜是一种用于电力系统中的设备，主要用于配电、控制、保护和管理电力供应的关键部分。
它是配电系统中的终端装置，其主要功能是将电能从电源传输到各个用电设备。
它在各种工业和商业场所中被广泛应用，特别是在电力系统较为复杂的场所，如工业园区、商业大厦、学校等公共场所。
低压配电柜的作用是将电网中的高压电能转换为低压电能，然后通过分配和监控保证各用电设备的安全和稳定运行。
它的主要功能包括：控制功能、保护功能、计量功能和监测功能等。
对于电力系统的安全、可靠运行起着至关重要的作用。
其结构和配置会因实际应用的场合和系统的要求而有所不同，对于电力系统的从业者或普通用户来说，了解和掌握低压配电柜的基本知识是非常必要的。
低压配电(柜)基础知识
低压配电（柜）基础知识有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

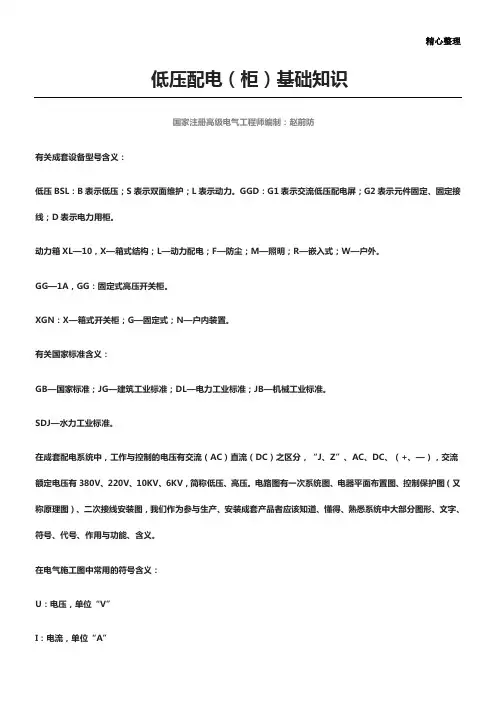

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装地点及安装方式
安装地点分类： 安装地点分类： 室内安装 室外安装 安装方式分类： 安装方式分类： 靠墙安装 离墙安装 固定方式分类： 固定方式分类： 螺栓固定 电焊固定
颜色及表面处理
每种柜型均有自己的标准推荐颜色 也可以按用户的要求确定 表面处理 - 喷漆 - 环氧树脂静电粉末喷涂
供电系统示意图
各种型号开关柜优缺点 大体而言:抽出式柜较省地方,维护方便,出线 回路多,但造价贵;而固定式的相对出线回路少,占地 较多.如果客户提供的地点太少,做不了固定式的要改 为做抽出式.
GGD型交流低压开关柜:该开关柜具有机构合理,安装维护 方便,防护性能好,分断能力高等优点,容量大,分段能力强,动 稳定性强,电器方案适用性广等优点,可作为换代产品使用. 缺点:回路少,单元之间不能任意组合且占地面积大,不 能与计算机联络.
三、 MNS低压抽出式开关柜
用途 MNS型低压抽出式成 套开关设备(以下简称开 关柜)为适应电力工业发 展的需求,参考国外MNS系 列低压开关柜设计并加以 改进开发的高级型低压开 关柜,该产品符合国家标 准GB7251,VDE660和 ZBK36001-89《低压抽出 式成套开关设备》,国际 标准IEC439规定MNS型低 压开关柜适应各种供电, 配电的需要,能广泛用于 发电厂,变电站,工矿企业, 大楼宾馆,市政建设等各 种低压配电系统
电容柜
常用低压成套开关柜
一、GGD型交流低压配电柜
用途 GGD型交流低压配电柜适用于变 电站,发电厂,厂矿企业等电力用户 的交流50Hz,额定工作电压380V,额 定工作电流1000-3150A的配电系统, 作为动力,照明及发配电设备的电能 转换,分配与控制之用. 型号说明
结构特点 ■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF 冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高 ■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的 散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排 出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而 上形成一个自然通风道,达到散热的目的 ■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割 比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方, 面目一新 ■柜体的顶盖在需要时可拆除,便于现场主母线的装配和 调整,柜顶的四角装有吊环,用于起吊和装运
功能单元 电缆出线
开关柜的主要技术参数
额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(400/1000V) 进出线方式 额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式) 外壳防护等级 安装地点及方式 外形尺寸(同用户现场面积有关) 颜色及表面处理 接地系统
插接式母线槽或电缆） 进线 (插接式母线槽或电缆）方式
MNS系列产品优点: ◆设计紧凑:以较小的空间能合纳较多的功能单元. ◆结构通用性强,组装灵活:以25mm为模数的C型型材 能满足各种结构形式,防护等级及使用环境的要求. ◆采用标准模块设计:分别可组成保护,操作,转换, 控制,调节,指示等标准单元,用户可根据需要任意选用组 装. ◆技术性能高.主要参数达到当代国际技术水平. ◆压缩场地.三化程度高,可大大压缩储存和运输预 制作的场地. ◆装配方便.不需要特殊复杂性
GCK开关柜且具有分断能力高,动热稳定性好,结构先进 合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合 .一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安 全可靠,维修方便等优点. 缺点:水平母线设在柜顶垂直母线没有阻燃型塑料功能 板,不能与计算机联络. GCS低压抽出式开关柜:具有较高技术性能指标,能够适 应电力市场发展需要,并可与现有引进的产品竞争.根据安 全,经济,合理,可靠的原则设计的新型低压抽出式开关柜, 还具有分断,接通能力高,动热稳定性好,电气方案灵活,组 合方便,系列性实用性强,结构新颖,防护等级高等特点. 缺点: 动静触头接插件接触不紧密，易出现发热、涡 流、松动。
功能单元分类
固定式 ： 主电路的连接只能在开关柜断电的情况下 进行接线和断开 可移式（固定分隔式）： 可移式（固定分隔式）： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接和移出位置 抽出式： 抽出式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接、试验、分离、 移出位置
