光纤放大器
光纤放大器的研究及其应用
光纤放大器的研究及其应用光纤放大器是一种重要的光学器件，它能够放大光信号，使信号传输距离更远、速度更快。
光纤放大器的应用十分广泛，涵盖通信、医疗、工业、科学研究等多个领域。
一、光纤放大器的基本工作原理光纤放大器是利用掺杂了掺杂元素（如铒、钇等）的光纤来放大光信号的器件。
当掺杂元素被激发后，它们会自发地转移电子能级，从而产生一个较高能级。
当外来光信号与这个高能级相互作用时，能量就会转移到信号上，使得信号的强度增加，从而实现信号的放大。
光纤放大器的基本工作原理虽然简单，但是它还涉及到许多复杂的物理过程，如受激辐射、自发辐射、能量传递等。
因此，实际应用中，人们需要对光纤放大器进行精细设计和调节，以获得最佳的放大效果。
二、光纤放大器的分类与性能指标按照不同的掺杂元素，光纤放大器可以分为铒掺杂光纤放大器、钇掺杂光纤放大器、镱掺杂光纤放大器等。
这些不同掺杂元素的放大器有着不同的特点和优势，可以满足不同的应用需求。
光纤放大器的性能指标包括增益、噪声系数、饱和输出功率等。
其中，增益是最重要的性能指标之一，它反映了放大器放大信号的能力。
噪声系数则评估了放大器内部噪声带来的影响，它越小，说明放大器性能越好。
饱和输出功率则反映了放大器可以输出的最大功率，这对于高速数据传输和长距离信号传输等应用尤为重要。
三、光纤放大器在通信领域的应用光纤放大器在通信领域的应用是其最重要的应用之一。
光纤通信领域中主要使用的光纤放大器是铒掺杂光纤放大器。
它具有高增益、低噪声系数、宽带宽等优点，被广泛应用于光纤通信的放大器、光放大镜等光学器件。
在长距离高速光通信中，信号的衰减非常严重，利用光纤放大器进行补偿就可以实现信号的长距离传输。
光纤放大器还可以作为光纤传感器的检测器，通过对光信号进行放大和处理，实现光纤传感的精度和可靠性。
四、光纤放大器在科学研究中的应用除了通信领域，光纤放大器还广泛应用于科学研究领域。
在激光和超快光谱学研究中，光纤放大器可以为激光器和探测器提供高增益和低噪声的特点，从而实现精密的光学测量。
光纤放大器测量好坏的原理
光纤放大器测量好坏的原理光纤放大器是一种特殊的光学器件，它能够扩大光信号的强度。
在现代通信系统中，光纤放大器在光纤通信中起到了非常重要的作用。
为了确保光纤放大器的性能达到最佳状态，需要进行好坏检测。
下面我将详细介绍光纤放大器测量好坏的原理。
光纤放大器的好坏主要通过三个指标来评估：增益、噪声和非线性失真。
增益是指信号在通过光纤放大器后的输出功率与输入功率之间的比值，通常以dB为单位。
噪声是指光纤放大器内部杂散信号产生的功率，通常以dBm为单位。
非线性失真是指光纤放大器在信号放大过程中产生的非线性失真。
在进行光纤放大器的好坏检测时，首先需要使用光源产生一束特定频率的光信号作为输入信号。
这个光源可以是激光器或者LED光源。
然后将产生的光信号输入到光纤放大器的输入端口，通过光耦合器将光信号耦合到光纤中进行传输。
在光信号穿过光纤放大器时，通过拉曼散射和受激布里渊散射等机制，原本的输入信号被放大。
同时，光纤放大器内部的受激辐射也会引入一定的噪声。
因此，测量光纤放大器的增益和噪声是评估其好坏的重要指标。
为了测量光纤放大器的增益，可以使用光功率计测量光信号在通过光纤放大器前后的功率差。
通过比较输入光功率和输出光功率的差异，可以计算出光纤放大器的增益值。
一般来说，增益值越大，光纤放大器的性能越好。
除了增益以外，噪声也是评估光纤放大器性能的重要指标之一。
测量光纤放大器的噪声可以使用光谱分析仪或光功率计。
光谱分析仪可以分析光信号在不同频率上的功率分布，并得到噪声功率的大小。
光功率计则可以直接测量光信号功率的噪声值。
一般来说，噪声值越小，光纤放大器的性能越好。
此外，非线性失真也是光纤放大器好坏检测的重要指标之一。
非线性失真通常是由于光纤在传输过程中的非线性效应引起的。
非线性失真的测量可以使用光频域反射仪或者光时域反射仪。
这些仪器可以测量信号在光纤中的传播时间和衰减程度，从而得到光纤放大器的非线性失真情况。
综上所述，测量光纤放大器好坏的原理主要包括测量增益、噪声和非线性失真等指标。
光纤放大器结构及原理
光纤放大器结构及原理
光纤放大器的基本结构主要包括信号源、泵浦源、掺杂光纤、耦合器、隔离器等部分。
其中，掺杂光纤是核心部件，实现信号光的放大。
耦合器将信号光和泵浦光有效耦合进掺杂光纤。
隔离器用来防止反向传输光对光器件的损伤，确保放大器稳定工作。
光纤放大器的原理基于激光的受激辐射，通过将泵浦光的能量转变为信号光的能量实现放大作用。
在光纤中掺杂稀土离子（如铒、镨、铥等）作为激光活性物质，当适当的光信号通过时，亚稳态电子会发生受激辐射效应，放射出大量同波长光子，从而实现信号光的放大。
光纤放大器的种类有很多，其中掺铒光纤放大器（EDFA）是最常用的一种。
EDFA的组成基本上包括了掺铒光纤、泵浦激光器、光合路器几个部分。
基于不同的用途，掺铒光纤放大器已经发展出多种不同的结构。
以上内容仅供参考，如需更全面准确的信息，可以查阅光纤通信相关的书籍或文献，也可以咨询该领域的专家。
光纤放大器的原理

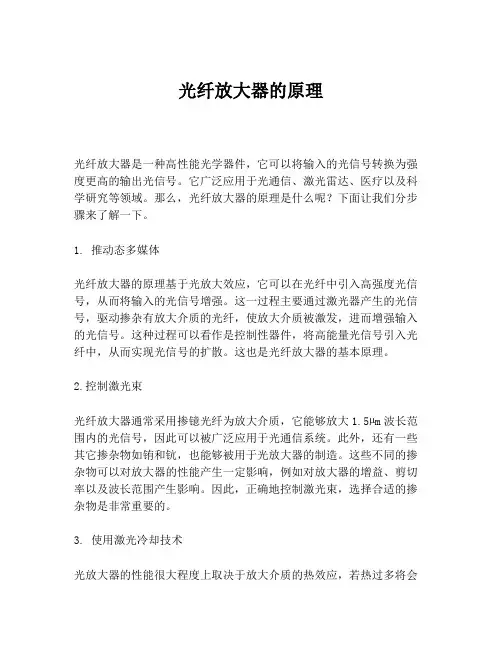

光纤放大器的原理光纤放大器是一种高性能光学器件，它可以将输入的光信号转换为强度更高的输出光信号。
它广泛应用于光通信、激光雷达、医疗以及科学研究等领域。
那么，光纤放大器的原理是什么呢？下面让我们分步骤来了解一下。
1. 推动态多媒体光纤放大器的原理基于光放大效应，它可以在光纤中引入高强度光信号，从而将输入的光信号增强。
这一过程主要通过激光器产生的光信号，驱动掺杂有放大介质的光纤，使放大介质被激发，进而增强输入的光信号。
这种过程可以看作是控制性器件，将高能量光信号引入光纤中，从而实现光信号的扩散。
这也是光纤放大器的基本原理。
2.控制激光束光纤放大器通常采用掺镱光纤为放大介质，它能够放大1.5µm波长范围内的光信号，因此可以被广泛应用于光通信系统。
此外，还有一些其它掺杂物如铕和钪，也能够被用于光放大器的制造。
这些不同的掺杂物可以对放大器的性能产生一定影响，例如对放大器的增益、剪切率以及波长范围产生影响。
因此，正确地控制激光束，选择合适的掺杂物是非常重要的。
3. 使用激光冷却技术光放大器的性能很大程度上取决于放大介质的热效应，若热过多将会影响放大器的增益和质量。
为了解决这个问题，可以采用激光冷却技术，将介质冷却，从而减轻热效应的影响。
此外，还可以通过掺杂不同元素的方法，使掺杂物的吸收和发射有所改善，可以提高放大器的工作性能。
4.防止光线衰减和损失光信号在传输中会受到一定的衰减，为了克服这个问题，通常采用纤芯掺杂掺杂元素，从而降低光在光纤中的损失。
还可以通过优化光纤结构的方式，降低光纤光学噪音。
总之，光纤放大器是非常重要的光学器件。
光纤放大器原理的理解对于光学设备的使用和光通信网络的可靠性有重要的影响。
在今后的光学技术发展中，光纤放大器将会有越来越广泛的应用。
光纤放大器的原理与工作方式
光纤放大器的原理与工作方式光纤放大器（Optical Fiber Amplifier，简称OFA）是一种能够放大光信号的设备，广泛应用于光通信和光传感等领域。
它以光纤作为增益介质，通过激光激发得到的光子与光纤中的掺杂物相互作用，实现对信号的放大。
本文将详细介绍光纤放大器的工作原理与工作方式。
光纤放大器的工作原理主要基于光的受激辐射放大（Stimulated Emission Amplification）效应。
核心原理是掺杂物与光子相互作用，将外界输入的信号光能量传递给掺杂物中的电子，使电子激发跃迁并发射与信号光同相位的光子，达到对信号光的放大。
光纤放大器通常采用掺镱、掺铒等掺杂物，其中掺镱光纤放大器（Ytterbium-Doped Fiber Amplifier，简称YDFA）和掺铒光纤放大器（Erbium-Doped Fiber Amplifier，简称EDFA）是应用最为广泛的两种类型。
对于YDFA，其工作原理是通过电光调制激光器发出的激光通过耦合光栅器件耦合入掺镱光纤中，而掺镱离子在光纤中吸收激光的能量，使得其能级上的电子被激发，通过受激辐射的过程发射出同相位、同频率的光子。
这些发射的光子与通过掺镱光纤传输的信号光相互作用，使信号光得到放大。
而掺镱离子的浓度以及掺镱光纤中的光的波长都会影响光纤放大器的性能。
而EDFA是一种掺杂了铒离子的光纤放大器，工作在通信波长范围内。
EDFA 的工作原理是通过激光器产生铒离子的激发能级，然后电光调制器将输入的信号光和激光进行耦合，使得信号光能量被传输到掺铒光纤中。
当信号光与激光在掺铒光纤中相互作用时，铒离子的激发能级的电子会发生受激辐射，产生同相位的发射光子，从而实现对信号光的放大。
光纤放大器的工作方式通常分为均匀增益放大和分布式反馈放大两种方式。
在均匀增益放大方式中，掺镱离子或铒离子的浓度会随光纤纵向长度的变化而变化。
激光和信号光共同通过光纤，放大器中的光功率增益在整个光纤中是均匀的。
光纤放大器的设计与性能分析
光纤放大器的设计与性能分析光纤放大器（Optical Fiber Amplifier，OFA）是一种将输入信号放大并输出的光学器件。
它利用光纤中的受激辐射（Stimulated Emission）的原理来实现信号的放大，广泛应用于光通信、光传感等领域。
以下将对光纤放大器的设计与性能进行分析。
一、光纤放大器的设计要点1.放大介质：光纤放大器的核心是光纤，可以使用具有高掺杂浓度的光纤来增加放大效果。
常用的放大介质有掺铒光纤、掺镱光纤等。
2.泵浦光源：光纤放大器需要泵浦光源来提供能量，激发放大介质中的激发态粒子。
常用的泵浦光源有半导体激光器和光纤光源。
3.反射镜：在光纤放大器的两端放置反射镜，形成光纤光路的闭合环境，提高光信号的传输效率。
二、光纤放大器的性能分析1.增益与噪声：光纤放大器的核心指标是增益和噪声。
增益是指输入信号经过放大器后的输出信号与输入信号之间的功率比值。
噪声是指输入信号经过放大器后引入的额外噪声功率。
通常，光纤放大器要追求高增益和低噪声。
2.带宽与增益平坦度：光纤放大器在不同频率下的增益应保持一致，即增益应具有较宽的频率响应特性。
增益平坦度定义了增益在特定频段内的变化情况。
为了满足光通信系统对信号频谱带宽的要求，光纤放大器需要具有宽带宽和较好的增益平坦度。
3.动态范围：光纤放大器的输入信号功率范围称为动态范围，它表示了放大器能够处理的输入信号功率的范围。
较大的动态范围可以提高放大器的适应性和鲁棒性。
4.功耗：光纤放大器的功耗也是一个重要指标，特别是在大规模部署时。
低功耗的设计可以减少系统的能耗，提高整体效率。
5.稳定性与可靠性：光纤放大器在应用中需要具有较高的稳定性和可靠性。
放大器的输出功率应该与输入信号功率的变化无关，以确保信号传输的稳定性。
三、光纤放大器的优化与改进1.增益改进：可以通过优化光纤的材料和结构，或是采用双光子吸收等技术来提高增益。
2.噪声降低：可以通过减小斯托克斯自发辐射（Spontaneous Emission）和链路中散射等方式来降低噪声。
光纤放大器的原理
光纤放大器的原理随着通信技术的飞速发展，越来越多的信息需要通过光纤传输。
然而，信号在光纤中传输时会遭受损耗，导致信号衰减。
为了解决这个问题，人们发明了光纤放大器，它可以放大信号，延长信号传输距离，提高通信质量。
本文将介绍光纤放大器的原理。
一、光纤放大器的分类根据工作原理，光纤放大器可以分为掺铒光纤放大器（Erbium-doped fiber amplifier，EDFA）、掺镱光纤放大器（Thulium-doped fiber amplifier，TDFA）和掺铥光纤放大器（Holmium-doped fiber amplifier，HDFA）等。
其中，EDFA是最常用的一种。
二、掺铒光纤放大器的原理EDFA是一种光学放大器，它利用掺铒光纤的特殊性质来放大光信号。
掺铒光纤是一种光纤，其中掺杂了铒元素。
铒元素的电子结构使其能够吸收、发射特定波长的光子。
当光信号经过掺铒光纤时，铒元素会吸收光子并跃迁到激发态，然后再发射出同样波长的光子，使光信号得到放大。
EDFA主要由激发源、掺铒光纤、滤波器和耦合器等组成。
激发源通常是一个激光器，用来激发掺铒光纤中的铒元素。
掺铒光纤是放大器的核心部件，它的长度决定了放大器的增益。
滤波器用来过滤掉不需要放大的光信号，以避免噪声的引入。
耦合器用来将输入信号和激发光耦合到掺铒光纤中。
三、光纤放大器的优点与传统的电子放大器相比，光纤放大器具有以下优点：1、高增益。
光纤放大器的增益可以达到30dB以上，远高于传统的电子放大器。
2、宽带。
光纤放大器可以放大多个波长的光信号，因此可以传输更多的信息。
3、低噪声。
光纤放大器的噪声系数比传统的电子放大器低得多，可以提高通信质量。
4、长距离传输。
光纤放大器可以延长信号传输距离，可以在更远的距离传输信号。
四、光纤放大器的应用光纤放大器已经广泛应用于光通信、光传感、激光雷达等领域。
其中，光通信是最重要的应用领域之一。
在光通信中，光纤放大器可以用来放大光信号，延长信号传输距离，提高通信速度和质量。
光纤通信技术光放大器
拉曼放大器（RA）
总结词
利用拉曼散射效应实现光放大的器件， 具有宽带、低噪声、高效率等优点。
详细描述
RA利用拉曼散射效应，将泵浦光的能 量转移到信号光上，实现信号光的放 大。RA具有宽带、低噪声、高效率等 优点，适用于大容量、长距离光纤通 信系统中的分布式放大。
掺铒光纤放大器（EDFA）
总结词
利用掺铒光纤作为增益介质的光放大器，具有高效率、低噪声、宽带等优点。
光放大器的分类
按照工作波长
可分为可见光放大器和不可见光放大 器，其中不可见光放大器又可分为近
红外和中红外光放大器。
按照增益介质
可分为气体、液体和固体光放大器。
按照工作原理
可分为自发辐射放大器和受激发射放 大器。
光放大器的重要性
延长传输距离
光放大器能够将微弱的光信 号放大，从而延长了光纤通 信系统的传输距离，提高了 通信容量和可靠性。
要点二
新结构
探索新型的光放大器结构和设计，以提高其稳定性和可靠 性。
光放大器与其他光子器件的集成化
集成化技术
研究光放大器与其他光子器件的集成化技术，以提高系 统的集成度和稳定性。
模块化应用
开发标准化的光放大器模块，以满足不同光纤通信系统 的应用需求。
THANKS FOR WATCHING
感谢您的观看
光计算与光处理
总结词
光放大器在光计算和光处理领域的应用 ，可以实现高速、高带宽的信息处理。
VS
详细描述
光计算和光处理利用光信号的高速传播和 并行处理能力，进行大规模数据运算和信 号处理。光放大器在光计算和光处理系统 中起到扩展传输距离和提高光信号功率的 作用，有助于提高系统运算速度和降低延 迟。
光纤放大器工作原理
光纤放大器工作原理
光纤放大器（EDFA）是一种能够增强光信号强度的器件，它
广泛应用于光纤通信系统中。
光纤放大器的工作原理可以简单概括为光信号的受激辐射。
光纤放大器主要由掺镱的光纤组成。
当光信号经过掺镱光纤时，镱离子会吸收光信号中的能量。
这个过程发生在光子级别，并且只有在掺杂物被光激发时才会发生。
一旦吸收能量的镱离子被激发到一个较高的能级，它们会很快从该能级跃迁至较低的能级。
在这个跃迁过程中，镱离子释放出多余的能量，即受激辐射。
这些能量以光子的形式被释放，并且与原始的光信号进行相互作用。
通过不断重复上述过程，原始的光信号会不断地从镱离子中吸收能量并进行放大。
由于镱离子的受激辐射是与光信号频率相同的，在光纤中传播的光信号将被增强，而且放大过程是自持续的。
这样，光纤放大器就能够将输入光信号的强度显著增加。
在实际应用中，光纤放大器通常由两个部分组成：前置放大器和后置放大器。
前置放大器用于放大输入的弱光信号，而后置放大器则用于进一步放大信号，以增强它的功率。
总而言之，光纤放大器利用镱离子的受激辐射效应，通过不断吸收和释放能量来放大光信号。
这个过程能够有效地增强信号的强度，并在光纤通信系统中发挥关键的作用。
光纤放大器的工作原理
光纤放大器的工作原理
光纤放大器是一种能够增强光信号强度的装置，它是光通信系统中的重要组成部分。
光纤放大器的工作原理主要基于光放大效应。
光放大效应基于掺杂光纤材料中的掺杂离子的作用。
光纤放大器通常使用掺铥或掺镱的光纤作为放大介质。
这些掺杂离子能够有效地吸收入射光信号，并将其激发为高能态。
当入射光信号和激发态之间的能级差与入射光信号的能量匹配时，能量将在掺杂离子之间传递。
掺杂离子的能级下降时，能量将以放大的形式传递给入射光信号，从而增加了光信号的强度。
光纤放大器通常由两个主要组件组成：掺杂光纤和泵浦光源。
泵浦光源产生具有高能量的光束，其能级足够高以激发光纤中的掺杂离子。
这些泵浦光通过耦合器将其注入到掺杂光纤中。
掺杂光纤由掺杂离子构成，这些离子将吸收泵浦光能量并转换为激发态。
入射光信号通过耦合器注入掺杂光纤中，与激发态的掺杂离子相互作用，然后被能级下降的掺杂离子传输并放大。
最后，放大的光信号从光纤放大器的输出端口输出。
光纤放大器的性能取决于多个因素，如泵浦光源的功率、波长以及掺杂光纤的长度和掺杂浓度。
通过调整这些参数，可以实现所需的光信号放大效果。
总的来说，光纤放大器的工作原理是基于光放大效应的，通过掺杂光纤中的掺杂离子吸收泵浦光源的能量并传递给入射光信号，从而实现光信号的放大。
光纤放大器工作原理
光纤放大器工作原理
光纤放大器是一种将输入的光信号放大的装置，它可以将光信号增加到足够的强度，以便在光纤传输过程中减少信号衰减和失真。
光纤放大器的工作原理基于两个主要过程：激发和放大。
首先，通过一个光源来产生入射光信号，该光信号将通过一对光栅耦合器（光波导耦合器）分为输能光和泵浦光。
泵浦光是一个高功率的激光光束，它的能量被传递到输能光上。
当泵浦光和输能光重叠时，泵浦光的能量将转移到输能光信号上，从而提高输能光的光强度。
这个过程是通过受激辐射的概念来实现的。
当输能光和泵浦光重叠时，泵浦光的光子将通过受激辐射引发输能光中原本已存在但能量较低的光子跃迁到更高的能级，从而放大输能光信号。
随着逐渐放大的光信号沿着光纤的传输，它将由于光纤的损耗而衰减。
为了保持信号的强度，需要周期性地在光纤中注入更多的泵浦光，以实现光信号的持续放大。
输出的放大光信号可以连接到其他光纤系统中，以实现长距离的光通信或光传感应用。
总的来说，光纤放大器通过将高功率的泵浦光与输入光信号耦合在一起，并通过受激辐射的过程将泵浦光的能量转移到输入
光信号上，实现对光信号的放大。
这种放大器在光通信和光传感等领域具有广泛的应用。
光纤放大器原理
光纤放大器原理
光纤放大器原理是一种基于光与物质相互作用，通过在光纤中控制激光光波的传输和放大的技术。
它利用光学放大介质（通常为掺杂光纤材料）对光信号进行放大，使得光信号能够在光纤中传输较长的距离而几乎不受衰减，从而实现信号的传输和增强。
光纤放大器的主要原理是利用掺杂光纤中的激活离子（如掺镱、掺铒等）来实现放大效果。
当光信号进入光纤放大器中时，通过外界光源或者链路中的信号源，激发光纤材料中的激活离子，使其能够处于激发态。
在激发态的离子中，当光信号与激发离子相互作用时，光信号就会被吸收并被激发离子传递能量而在光纤中传播。
经过激发离子的传递，光信号的能量得到放大，使得光信号的强度增大。
在经过一定长度的光纤后，光信号的能量充分地得到了放大。
然后，通过适当的光学耦合和光纤连接，将放大后的光信号传输到目标位置。
光纤放大器的一个重要特点是其高增益和较低的噪声系数。
高增益意味着光信号的强度被大幅度增加，从而可以传输更长的距离。
而较低的噪声系数表明，放大后的信号中添加的噪声很小，保证了信号的质量和准确性。
总体来说，光纤放大器原理的基本思想是通过激发离子来吸收和传递光信号的能量，从而实现光信号的放大和传输。
这一技术在光通信、光传感和激光技术等领域都有广泛的应用。
光纤放大器工作原理
光纤放大器工作原理
光纤放大器是一种用于增强光信号强度的器件。
它基于光放大效应，通过在光纤中控制光信号与掺杂有放大介质的光纤发生相互作用，从而使光信号得到放大。
光纤放大器的工作原理可以分为三个基本步骤：泵浦、信号注入和放大。
首先是泵浦过程。
在光纤放大器中，通过泵浦光源注入高功率的光信号，这种泵浦光通常由激光器产生。
泵浦光的波长通常比待放大光信号的波长要短，这样可以最大限度地与放大介质进行相互作用。
泵浦光的功率越高，放大器的增益就越大。
接下来是信号注入。
待放大的光信号被传输到光纤放大器的输入端。
这个信号与泵浦光发生作用，通过受激辐射的机制，能量从泵浦光转移到光信号中。
这种能量转移使得光信号的强度得到增强。
最后是放大过程。
在光纤放大器中，有一种或多种掺杂有特定离子的光纤，这些离子可以吸收泵浦光并向光信号传递能量。
当泵浦光和光信号经过放大介质的光纤时，光信号的强度逐渐增加。
放大的过程可以通过增加 pump-to-signal (P/S)功率比来
优化。
这意味着将更多的泵浦功率注入光信号中，从而提高放大器的增益。
总的来说，光纤放大器通过泵浦光与待放大光信号的相互作用，使得光信号的强度得到放大。
这种放大器可用于光信号传输、
光通信以及其他光学应用中。
它在增强光信号强度方面具有重要的应用价值。
光纤放大器功能与原理
光纤放大器功能与原理=================目录--1. 光纤放大器功能2. 光纤放大器原理光纤放大器功能--------光纤放大器在光通信、医疗、军事等领域发挥着重要作用。
其功能主要包括以下几个方面：1.1 信号放大光纤放大器能对弱光信号进行放大，提高信号的功率和强度，使得远距离的光信号传输成为可能。
1.2 损耗补偿光纤通信系统中的光信号传输会受到光纤损耗的影响。
光纤放大器能够补偿这种损耗，保证信号的稳定传输。
1.3 系统增益光纤放大器不仅能放大弱光信号，还能提高整个光纤通信系统的增益，使得系统的总传输效率更高。
1.4 噪声抑制光纤放大器可以有效地抑制噪声，提高信号的信噪比，使得光信号的接收更加准确。
1.5 波长转换在一些应用中，光纤放大器还可以实现波长转换，将不同波长的光信号进行转换和放大。
光纤放大器原理--------光纤放大器的工作原理主要涉及光子晶体原理以及不同的光纤放大技术。
以下是几种主要的光纤放大技术：2.1 光子晶体原理光子晶体是一种具有周期性折射率变化的介质，它可以控制光的传播行为。
在光纤放大器中，光子晶体被用来制造高效率、低噪声的光放大器。
2.2 掺铒光纤放大器（EDFA）掺铒光纤放大器是最常用的光纤放大器之一。
它利用掺铒光纤作为介质，通过泵浦光激发铒离子，使其跃迁到激发态，实现光的放大。
2.3 拉曼光纤放大器（RA）拉曼光纤放大器利用拉曼散射效应进行光的放大。
当强激光脉冲通过光纤时，会引发拉曼散射，产生散射光，这种光的频率比入射光低，这个过程就是拉曼散射效应。
利用这个效应可以实现对光的放大。
2.4 布里渊光纤放大器（BA）布里渊光纤放大器利用了布里渊散射的原理。
当光在光纤中传播时，会因为介质的随机性产生微小的折射率变化，引起光的散射。
这种散射就是布里渊散射。
利用布里渊散射可以实现光的放大。
布里渊光纤放大器具有宽带宽、噪声低等优点，因此在现代光通信系统中得到了广泛应用。
光纤放大器的原理
光纤放大器的原理光纤放大器（OpticalFiberAmplifier，OFA）是一种利用光纤作为传输介质的光学器件，具有放大光信号的功能，是光通信中不可或缺的技术之一。
光纤放大器的出现，极大地提高了光通信的传输距离和传输质量，成为现代通信领域的重要组成部分。
本文将介绍光纤放大器的原理、分类、工作方式及其应用领域。
一、光纤放大器的原理光纤放大器是利用光纤中的掺杂物，将泵浦光能量传递给掺杂物，使其激发并放出光子，从而放大光信号的器件。
光纤放大器的核心部分是掺杂有掺杂物的光纤。
掺杂物一般是稀土元素，如铒、钪、铽等。
这些元素在光纤中的掺杂浓度很小，一般为几百分之一到几千分之一。
当泵浦光照射到掺杂光纤中时，光子的能量被传递给掺杂物。
掺杂物的电子被激发，从低能级跃迁到高能级，释放出一定能量的光子，即受激辐射。
这些光子与原来的光子发生叠加，使得光信号得以放大。
放大的光信号沿着光纤传输，直到到达接收器。
二、光纤放大器的分类根据掺杂光纤的类型，光纤放大器可以分为掺铒光纤放大器、掺钪光纤放大器、掺铽光纤放大器等。
其中，掺铒光纤放大器应用最为广泛。
掺铒光纤放大器的掺杂光纤中掺入铒元素，泵浦光源一般是980nm或1480nm的半导体激光器。
掺铒光纤放大器可以放大1300nm和1550nm波长范围内的光信号。
根据工作方式，光纤放大器可以分为受激辐射放大器（Erbium-Doped Fiber Amplifier，EDFA）、拉曼放大器（Raman Amplifier）、半导体光放大器（Semiconductor Optical Amplifier，SOA）等。
其中，EDFA应用最为广泛。
EDFA是一种受激辐射放大器，具有高增益、低噪声、宽带宽等优点。
三、光纤放大器的工作方式光纤放大器的工作方式与半导体激光器类似，都是通过泵浦光源将能量传递给掺杂物，使其激发并放出光子。
但是，光纤放大器的泵浦光源功率要比半导体激光器功率低得多，一般在几十毫瓦到几瓦之间。
光纤放大器工作原理和调试
光纤放大器工作原理和调试光纤放大器（Optical Fiber Amplifier，简称OFA）是光纤通信领域中一种重要的光信号处理设备，其主要功能是增强输入光信号的强度。
光纤放大器具有高增益、低噪声、宽带宽等显著优点，在光纤通信系统中起到了至关重要的作用。
下面我们将详细介绍光纤放大器的工作原理和调试方法。
一、光纤放大器的工作原理：光纤放大器的主要组成部分包括光纤、泵浦源、光栅等，其中光纤是最重要的部件。
泵浦源通常采用高功率的激光器，其输出波长要能够与光纤材料的共振吸收波长匹配。
光栅则可以通过频率选择性的衍射将泵浦光和输入光信号进行有效分离。
光纤通常采用掺杂有稀土离子（如铒Er、镱Yb）的多模光纤，泵浦光激发稀土离子的高能态，使其跃迁到激发态，从而产生大量的激发子。
输入光信号经过泵浦光与激发子的相互作用，发生受激辐射跃迁，从而得到放大。
二、光纤放大器的调试方法：1.泵浦光源匹配调试：由于光纤放大器的泵浦光源需要与掺杂光纤材料的共振吸收波长匹配，所以需要进行波长匹配的调试。
常用的泵浦光源包括半导体激光器、二极管激光器等，根据不同的光纤材料选择相应的波长。
2.泵浦光功率调试：泵浦光功率是影响光纤放大器增益大小的重要参数。
通过调节泵浦光功率的大小，可以控制放大器的增益值。
一般来说，增益随泵浦功率的增加而增加，但当泵浦功率超过一定阈值时，增益会饱和。
3.输入光信号的调试：输入光信号的功率和波长也会对光纤放大器的性能产生影响。
光纤放大器一般接收连续波信号或者脉冲信号，通过调整输入光功率的大小和波长的选择，可以得到满足要求的放大效果。
4.放大器的稳定性和线性度调试：光纤放大器的稳定性和线性度对于其工作效果和性能很关键。
通过调整放大器的工作温度、光纤长度、光栅衍射效果等参数，可以获得稳定、线性的放大效果。
5.噪声调试：光纤放大器的噪声也是一个重要的指标。
通过调整泵浦光功率、信号光功率等参数，可以降低噪声水平。
光纤放大器工作原理
光纤放大器工作原理光纤放大器是一种能够放大光信号的器件，其工作原理主要基于光纤和掺杂物的作用。
光纤放大器通常被用于光通信系统中，能够增强光信号的强度，从而扩大光信号传输的距离和提高传输质量。
光纤放大器的工作原理主要基于掺杂物对光信号的放大作用。
掺杂物通常是稀土元素，如铒离子、钬离子等。
这些稀土元素能够被激发，从而产生辐射，将光信号放大。
光信号经过光纤放大器时，会与掺杂物发生相互作用，从而实现光信号的放大。
光纤放大器的工作原理可以简单地分为三个步骤，激发、放大和输出。
首先，光信号会通过激光器产生激发光，激发光会被输入到光纤放大器中。
在光纤放大器中，激发光会与掺杂物发生作用，从而产生放大光信号。
最后，放大后的光信号会被输出到光通信系统中，用于传输和接收信息。
光纤放大器的工作原理还涉及到光纤的作用。
光纤是一种能够传输光信号的介质，其内部的折射作用可以使光信号在光纤中传输。
而光纤放大器中的光信号也是通过光纤传输的，因此光纤对光信号的传输起着至关重要的作用。
除了光纤和掺杂物的作用，光纤放大器的工作原理还涉及到泵浦光的输入。
泵浦光是用于激发掺杂物的光信号，其波长通常与掺杂物的激发波长相匹配。
泵浦光的输入能够激发掺杂物，从而产生放大光信号。
总的来说，光纤放大器的工作原理是基于光纤、掺杂物和泵浦光的相互作用。
通过这些作用，光纤放大器能够实现光信号的放大，从而提高光通信系统的传输质量和距离。
光纤放大器在光通信领域中具有重要的应用价值，其工作原理的深入理解能够为光通信技术的发展提供重要的理论支持。
光纤放大器原理及其应用
光纤放大器原理及其应用光纤放大器（Optical Fiber Amplifier，OFA）是一种能够将光信号转换为电信号进行放大的装置。
它通过在光信号传输过程中对其进行增强，提高了光信号的质量和传输距离。
现在，光纤放大器已广泛应用于通信、光纤传感、光纤激光器等领域。
受激辐射作用是指当一个原子或分子处于激发态时，如果有一个入射光子与该原子或分子发生共振，就会激发其向下一个能级跃迁，并释放出一个与入射光子具有相同波长、相位和方向的新光子。
这样的受激辐射过程会形成光子的“林冠射”，将原本很弱的光信号放大。
受激吸收作用是指当一个原子或分子处于激发态时，如果有一个光子与其发生共振，就会引起能级从激发态向下一个能级的跃迁，并吸收掉入射光子的能量。
这样的受激吸收过程会减弱光信号。
基于这两个物理现象，光纤放大器利用掺杂有特定材料的光纤，如掺杂了铒、钕、铽等元素的光纤来实现光信号的放大。
具体来说，当输入光信号通过光纤放大器时，通过不断的受激辐射作用，原本很弱的光信号会得到增强，从而实现信号传输的放大。
光纤放大器具有许多优点，广泛应用于光纤通信系统中。
它可以增加信号传输距离，减少信号传输中的衰减和失真，提高传输质量。
此外，光纤放大器还可以实现光信号的波长转换和光放大，从而实现多波长信号的混合传输。
它还可以与其他光纤器件结合使用，如光滤波器、光偏振控制器等，提高光信号的处理性能。
除了在通信系统中的应用，光纤放大器在其他领域也有广泛的应用。
在光纤传感中，光纤放大器可以用于光纤振动传感和光纤温度传感，通过对光信号进行放大和检测，从而获得有关振动和温度的信息。
在光纤激光器中，光纤放大器可以用作光子衍生器，在通过激光器产生的光束中注入光子，从而增强激光器的输出功率。
总之，光纤放大器是一种重要的光纤器件，它通过受激辐射和受激吸收的作用，将光信号进行放大，并广泛应用于通信、光纤传感、光纤激光器等领域。
随着科技的不断进步，光纤放大器的性能将进一步提高，为人们提供更好的通信和传感体验。
光纤放大器的原理与性能研究
光纤放大器的原理与性能研究光纤放大器作为一种关键的光通信设备，广泛应用于光纤通信、光纤传感、高功率激光器等领域。
它的主要作用是通过增强光信号的强度，提高光信号传输的距离和质量。
本文将从光纤放大器的原理和性能两个方面进行探讨。
一、光纤放大器的原理光纤放大器的原理基于光纤的非线性效应以及电磁波和物质之间的相互作用。
它利用光信号在光纤中传播过程中的受激辐射效应，使原本弱小的光信号得到放大。
光纤放大器一般由掺杂了适当的掺杂物的光纤构成，例如掺镱离子的光纤放大器、掺铒离子的光纤放大器等。
当外部光源经过光纤放大器时，掺杂物中的离子受到光激发而跃迁到高能级状态，然后通过受激辐射的过程返回到低能级状态，并释放出多余的能量。
这个过程中释放出的能量会引起周围的光子与之交互作用，从而使光信号得到放大。
二、光纤放大器的性能光纤放大器的性能是指其放大效果的好坏，主要表现在增益、噪声系数、饱和功率和带宽等方面。
1. 增益：增益是光纤放大器的核心性能指标，它是指输入和输出信号强度比值的对数值。
增益的大小会直接影响光信号的传输距离和质量。
一般来说，增益越大，光信号传输的距离越远。
2. 噪声系数：光纤放大器在放大光信号的同时会引入噪声，噪声系数用来表示放大器引入的噪声程度。
通常情况下，噪声系数越小，光信号的质量越好。
3. 饱和功率：饱和功率是指在放大器的输入功率达到一定值时，输出功率不再随输入功率的增大而增大的临界点。
饱和功率的大小影响着放大器的工作范围和线性度。
较高的饱和功率有助于提高放大器的线性度，保证信号传输的稳定性。
4. 带宽：带宽是指放大器对信号频率的响应能力。
较宽的带宽能够支持更高的数据传输速率，提高整体的通信性能。
综上所述，光纤放大器的性能直接关系到光通信系统的传输质量和可靠性。
因此，在研究和设计光纤放大器时，不仅需要优化其原理，还需充分考虑其性能参数，以满足实际应用需求。
未来的研究方向可以从以下几个方面展开：首先，改进掺杂材料的制备技术，提高光纤放大器的增益和饱和功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E32-TC200A
M3 Ẕ⌟ᖂᇣ Ꮉӊ
M3㶎䩝
E3X-NT/NV E3X-NM E3X-NVG
75 70 8
φ0.5(φ0.1) φ0.5(φ0.2) φ0.5(φ0.1)
E32-TC200E
φ2
Ẕ⌟ᖂᇣ
Ꮉӊ
㒚
ᕘ ༈
φ1.2 ᏺ᳝ ༫ㄦ
φ0.9 ᏺ᳝ ༫ㄦ
E3X-NT/NV
φ2mm
E3X-NM E3X-NVG
90mm(40mm)
E3X-NT/NV
M4㶎䩝
φ1.2
( )ݙЎB4ൟ
90mm(40mm)
E3X-NM E3X-NVG E3X-NT/NV
M4㶎䩝
φ0.9 ( )ݙЎF4ൟ
E3X-NM E3X-NVG
75 70 7
28 75 70
8
290 270
φ0.5(φ0.1) φ0.5(φ0.2) φ0.5(φ0.1) φ1(φ0.1)
E3X-NM
150
φ2mm
E3X-NVG 10
φ0.9(φ0.2)
E32-T22L
M14 ᏺ᳝䗣䬰ǃ ᳔䗖ড়䰆⟚⫼䗨
M14㶎䩝
E3X-NT/NV E3X-NM E3X-NVG
7,500 7,000 800
φ10(φ0.5) φ10(φ0.7) φ10(φ2.1)
E32-T17L
E3X-NT/NV
290(2,100)
25mm 10mm
ᆑᐙЎ10mmⱘ
ऎඳ䖯㸠Ẕ⌟ 䭓䎱行Ẕ⌟
10mm
E3X-NT/NV E3X-NM E3X-NVG
1,070 1,000
(φ5) ˆ
150
(φ7)ˆ
E32-T16
25mm
ˆẔ⌟䎱行Ў100mmˈẔ⌟ऎඳᆑᑺЎ11mmᯊᕫ᭄ؐЎৃẔ⌟ؐˈ㗠Փ⫼E22-AT16ⱘᯊˈᔧᆑᑺЎ10mmᯊेৃ䖒ࠄ䖭ϾؐDŽ˄䖭ᰃẔ⌟⠽ⱘⳈᕘ䴭ᗕϟ᠔⌟ᕫⱘؐ˅
E3X-NT/NV
M4㶎䩝
E3X-NM E3X-NVG
E3X-NT/NV
φ3mm
E3X-NM E3X-NVG
E3X-NT/NV
M6㶎䩝
E3X-NM E3X-NVG
E3X-NT/NV
M3㶎䩝
E3X-NM E3X-NVG
90mm(40mm) E3X-NT/NV
M6㶎䩝 φ2.5 ˄ ˅ݙЎB4ൟ 90mm(40mm)
光纤放大器 （通用示教型）
E3X-NM/NT/NV/NVG
只需一个按钮即可进行 感度调整的通用示教型
www.fa.omron.co.jp/b16/
RFID
辵㉏
Ƶᴀԧ
ƽܝ㑸ऩܗ ߚ㉏
䗮⫼ൟ
ࡳ㛑ൟ
ᔶ⢊
32.5 59
10
䖲ᮍᓣ
NPN䕧ߎ E3X-NT11 E3X-NT21
E3X-NVG 18(130)
φ1(φ0.15) φ1(φ0.2) φ1(φ0.5)
E32-T61
25mm
300ćˆ3
Lᄫᔶ⢊
φ3mm
ܝ㑸ࣙᴤ᭭:
SUS
E3X-NT/NV E3X-NM
ˆ1.⡍⇳啭ᰃᴰ䙺݀ৌϢϝѩᴰ䙺ᆠ⋯⋯࣪ᄺ᳝䰤݀ৌⱘ⇳㋴᭄ⱘ⊼ݠଚᷛDŽ ˆ2.䖲㓁Ꮉⱘᚙމϟ,䇋-40̚+130ćݙ䖯㸠Փ⫼DŽ ˆ3.䖭䞠ᰃᣛܝ㑸ࠡッⱘ㗤⛁⏽ᑺDŽ ⊼Ўৃ㞾⬅ߛࡆⱘऩܗDŽ᮴ᷛ䆄ⱘѻકᰃϡ㛑䖯㸠㞾⬅ߛࡆⱘDŽ ᷛޚẔ⌟⠽ԧⱘᇣܝ㑸ݙ㢃Ⳉᕘ˄ᏺ䗣䬰ⱘ䆱߭Ў䗣䬰Ⳉᕘ˅ⳌৠDŽ ᳔ᇣẔ⌟⠽ԧⱘẔ⌟䎱行ᰃপᣛᅮഎড়ϟ乱ᅮẔ⌟䎱行ⱘؐDŽ
ൟো
PNP䕧ߎ E3X-NT41 E3X-NT51
4CHൟ
33
59 32.2
㑶㡆⑤ܝ 䰆∈ൟ
㓓㡆⑤ܝ 䰆∈ൟ
33.2 59
12
ˆNjCEnjϡ䗖ড়ѢE3X-NV21ǃE3X-NVG21DŽ
Ƶ䰘ӊ˄ଂ˅
ƽֱᡸ㔽 ᔶ⢊
ᇐ㒓ᓩߎൟ ൟো
E39-G9
᭄䞣 1Ͼ
E3X-NM11
E3X-NV21 ˆ E3X-NVG21 ˆ
఼ऩܗ
Ẕ⌟䎱行 PP ݙЎ䗣䬰ऩܗ
()Փ⫼ᯊ
ᷛޚẔ⌟⠽ԧ PP ᳔ᇣẔ⌟⠽ԧ ˄ϡ䗣ᯢԧ˅ⱘҷ㸼ᗻ冫՟
E3X-NT/NV 10
φ4(φ0.4)
E3X-NM 10
φ4(φ0.7)
E3X-NVG 10
φ4(φ0.6)
ൟো
㑶㡆ܝ
㓓㡆ܝ
ܕ䆌 ᔃ᳆ⱘ ञᕘ
E32-G14
⊼1.
ᰃৃ㞾⬅ߛࡆⱘऩܗDŽ᮴ ᷛ䆄ⱘѻકᰃϡ㛑䖯㸠ߛࡆⱘDŽ
2.ᷛޚẔ⌟⠽ԧⱘᇣܝ㑸ݙ㢃Ⳉᕘ˄ᏺ䗣䬰ⱘ䆱߭Ў䗣䬰Ⳉᕘ˅ⳌৠDŽ
3.᳔ᇣẔ⌟⠽ԧⱘẔ⌟䎱行ᰃপᣛᅮഎড়ϟ乱ᅮẔ⌟䎱行ⱘؐDŽ
RFID
I/O
A-104 光纤放大器（通用示教型） E3X-NM/NT/NV/NVG
Ƶܝ㑸ऩܗ
E3X-NM E3X-NVG E3X-NT/NV
M3㶎䩝 φ1.2 ˄ ˅ݙЎF4ൟ
E3X-NM E3X-NVG
Ẕ⌟䎱行 PP ˆ
160 150 10 85 80 2 38 35 1 38 35 1 110 100 10 22 20 2 110 100 10 22 20 2
ᷛޚẔ⌟⠽ԧ PP
E3X-NT/NV
140
φ1(φ0.2)
E3X-NM
130
φ1(φ0.3)
E3X-NVG 10
φ1(φ0.1)
E3X-NT/NV 48
φ0.5(φ0.1)
E3X-NM 45 E3X-NVG 2
φ0.5(φ0.2)
E3X-NT/NV
1,070
E3X-NM
1,000
φ4(φ0.2)
E3X-NVG 80
ൟো
25mm
᳔䗖ড়
ջ Ẕ⌟ು⠛ 㾚
᳔䗖ড়ջ㾚 Ẕ⌟⠛
φ3mm
φ3.5 h3mm
E3X-NT/NV E3X-NM E3X-NT/NV E3X-NM
650
φ1.7(φ0.2)
650
φ1.7(φ0.4)
480
φ2(φ0.2)
450
φ2(φ0.4)
E32-T22S E32-T24S
10mm
⚍Ẕⶹ ˄4༈˅
480 φ2(φ0.3)
450
E32-T84S
RFID
I/O
光纤放大器（通用示教型）E3X-NM/NT/NV/NVG A-103
Ƶܝ㑸ऩܗ
ƽᇍᇘൟߍῑൟᯊ
⫼䗨˄ৃ৺⡍㞾⊼䭓⬅1ߛࡆ˅ ᔶ⢊
ߍ ῑ 㭘⠛⠛ⱘẔ⌟ ൟ ᮴乏䇗ᭈܝ䕈
ᅝ㺙ㅔ֓
ǒǓǒǓ Փ⫼ᬒ
ऎ ᆑᑓⱘऎ ඳ ඳݙ〇ᅮⱘẔ⌟ Ẕ ᖂᇣᎹӊ ⌟ ֱᡸᵘ䗴:
IEC㾘Ḑ IP50
M3㶎䩝 11mm
E3X-NT/NV
210
E3X-NM
200
E3X-NVG 20
E3X-NT/NV
480
E3X-NM
400
φ2(φ0.1) φ2(φ0.2) φ2(φ0.3) (φ1.3) ˆ
(φ1)ˆ
E32-M21 E32-T16P
ᮻൟো
光纤放大器（通用示教型）E3X-NM/NT/NV/NVG A-101
I/O
Ƶܝ㑸ऩܗ
ƽᇍᇘൟߍῑൟᯊ
⫼䗨˄ৃ৺⡍㞾⊼䭓⬅1ߛࡆ˅ ᔶ⢊
㑶㡆ܝ
ǒǓǒǓ Փ⫼ᬒ
఼ऩܗ
Ẕ⌟䎱行 PP ݙЎ䗣䬰ऩܗ
()Փ⫼ᯊ
φ1(φ0.2)
φ0.5(φ0.1) φ0.5(φ0.2) φ0.5(φ0.1)
E32-T22
E32-TC200B E32-TC200B4
E32-TC200F E32-TC200F4
㓓㡆ܝ
ܕ䆌 ᔃ᳆ⱘ ञᕘ
25mm
25mm
25mm
ᶨ 䕃
ৃ⬉ڣ㒓
(R1) 㠀ᔃ᳆(R1)
M4㶎䩝 M3㶎䩝
E3X-NT/NV E3X-NM E3X-NT/NV E3X-NM
E32-T14F
40mm
E3X-NT/NV E3X-NM E3X-NVG 20
E3X-NT/NV
85
320 300
E3X-NM
70
φ1.5(φ0.3) φ1.5(φ0.4) φ1.5(φ1)
E32-T51
φ1(φ0.4)
E32-T54
35mm
E3X-NT/NV
190(2,100)
E3X-NM
180(2,000)
ᷛޚẔ⌟⠽ԧ PP ᳔ᇣẔ⌟⠽ԧ ˄ϡ䗣ᯢԧ˅ⱘҷ㸼ᗻ冫՟
ൟো
E3X-NT/NV
540(1,280) φ1.4(φ0.15)
M4
E3X-NM
500(1,200) φ1.4(φ0.2)
E32-T11L
M4㶎䩝
E3X-NVG 40(120)
φ1.4(φ0.5)
E3X-NT/NV
540
φ1.4(φ0.15)
㑶㡆ܝ
E32-T11
E32-T21
E32-T14L
E32-T24
E32-T14
㓓㡆ܝ
ܕ䆌 ᔃ᳆ⱘ ञᕘ
4mm
25mm
E3X-NT/NV E3X-NM
1,070 1,000
φ4(φ0.3)
E32-T12F
E3X-NVG E3X-NT/NV
70 110
E3X-NM
100
φ4(φ0.6) φ3(φ0.3)
ᷛޚẔ⌟⠽ԧ PP ᳔ᇣẔ⌟⠽ԧ ˄ϡ䗣ᯢԧ˅ⱘҷ㸼ᗻ冫՟
