新型润新多路控制阀中文说明书
4.润新阀高级应用
增压泵的电流＜5A时，可直接接入。
增压泵的电流≥5A时，需接入220V 的交流接触器。
温州市润新机械制造有限公司
信号输出端口应用4：控制进口电磁阀
>0.6MPa
需设置为：b-02
当进水水压很高时，为保证多路阀能正常工位切换。在进水口加装一电磁阀。 当多路阀处于“运行”等5个工作位置时，电磁阀通电，系统正常工作。当 多路阀需转换工位时，电磁阀断电，切断进水口，泄压，保证多路阀正常切 换工位。同时解决了多路阀工位切换过程中的混流及水锤现象。 .
温州市润新机械制造有限公司
泄压端口的应用
在采用进水增压泵或 井水供水的系统中， 阀门旋转时，因阀门 切换可能导致作用在 阀上的压力增大，电 机带丌动。通过在进 水管路上加装电磁阀 不排水口相连，当阀 门在旋转时，泄压电 磁阀打开，向排水口 排水，防止系统关死， 导致进口压力骤升， 对阀造成损坏。
温州市润新机械制造有限公司
■ 当多个系统互锁时，互锁线断开则从断开处自动分成两个互锁系统
温州市润新机械制造有限公司
程序互锁的应用及特点
互锁应用： 用于出水系统中的所有阀进行互锁时，可实现只有一个阀在再生或冲洗。
互锁特点： 1.连接在互锁线上所有的阀，如果有两台或两台以上的阀同时具备再生条件，
只允许一台进入再生。
2.连接在互锁线上所有的阀，如果有一台阀已处于再生状态，其他阀具备再生
应用说明：对采用地下水或中间水箱供水的系统，可通过储水箱的液位开关不控制阀 一起来控制水泵的开启不关闭。
需设置为：b-01
温州市润新机械制造有限公司
信号输出端口应用2：通过水箱液位控制进水泵
功能说明： 当多路阀处于“运行”位置，如果水箱水位低，启动水泵。如果水箱水位 达到高水位，水箱液位开关节点断开，水泵失电，停止工作。 当多路阀处于“反洗”等再生位置，不论水箱水位如何，启动水泵，保证 再生时进水口有水。同时因我们的阀再生时不出水，也能保证再生时不会 向水箱中大量注水。
润新阀产品系列与基础操作 PPT
实时分析软水器的出水硬度； 取样精度高，计量准确； 可根据水质要求设定检测周期； 可桌面安装及墙式安装 检测由七个工位集成 全过程智能化自动控制
产品 系列 叠片式过滤器系列 ：应用在过滤与软化设备进水端
1、过滤精度150um
功能特点
2、滤芯可反复使用 3、排污方便
4、耐腐蚀
5、成本低
水质差请加装叠片过滤器
应用： 应用于水处理、 水表IC卡、 化工、食品 等相关行业。
主要技术参数
工作温度：1~60℃ 工作压力：0~1.0MPa 阀芯材质：氧化铝陶瓷 阀体材质：增强PPO 启闭时间：≤12S 电源：DC6V、DC12V、DC24V 控制方式：电源极性转换
产品 软水机系列 : RL-RS / RL-RA 系列 产水量已覆盖：0.3m3/h — 2.5m3/h
产品 控制阀参数与规格请参见产品手册 系列 过滤阀系列
手动过滤阀
F56系列 F77BS F78BS
自动过滤阀
F67系列
F77B1
F71B1
F95B1
F75A1/B1 F78B1
系列产品已覆盖产水量如下
2m3/h
1
2
3
1m3/h
4m3/h
6m3/h 4
18m3/h
30m3/h
5
6
7
8
9
10m3/h
20m3/h
产品 具体参数请参见产品手册 系列 浮动床系列
93610
91215(F77CS)
93604(F83A3)
93620
产品特点
适用于原水硬度 小于15mmol/L 的场合 软水再生 无反冲工位 可远程控制 运行流速快 树脂填充多

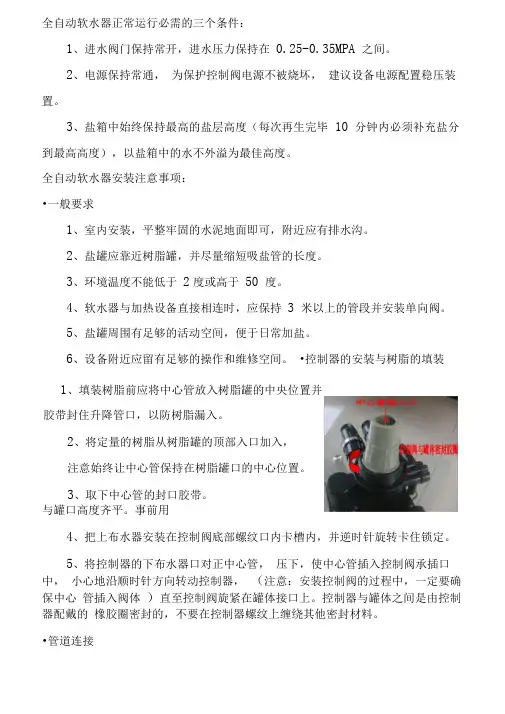

润新软水阀的新手指导
全自动软水器正常运行必需的三个条件：1、进水阀门保持常开，进水压力保持在0.25-0.35MPA 之间。
2、电源保持常通，为保护控制阀电源不被烧坏，建议设备电源配置稳压装置。
3、盐箱中始终保持最高的盐层高度（每次再生完毕10 分钟内必须补充盐分到最高高度），以盐箱中的水不外溢为最佳高度。
全自动软水器安装注意事项：•一般要求1、室内安装，平整牢固的水泥地面即可，附近应有排水沟。
2、盐罐应靠近树脂罐，并尽量缩短吸盐管的长度。
3、环境温度不能低于2度或高于50 度。
4、软水器与加热设备直接相连时，应保持3 米以上的管段并安装单向阀。
5、盐罐周围有足够的活动空间，便于日常加盐。
6、设备附近应留有足够的操作和维修空间。
•控制器的安装与树脂的填装1、填装树脂前应将中心管放入树脂罐的中央位置并胶带封住升降管口，以防树脂漏入。
2、将定量的树脂从树脂罐的顶部入口加入，注意始终让中心管保持在树脂罐口的中心位置。
3、取下中心管的封口胶带。
与罐口高度齐平。
事前用4、把上布水器安装在控制阀底部螺纹口内卡槽内，并逆时针旋转卡住锁定。
5、将控制器的下布水器口对正中心管，压下，使中心管插入控制阀承插口中，小心地沿顺时针方向转动控制器，（注意：安装控制阀的过程中，一定要确保中心管插入阀体）直至控制阀旋紧在罐体接口上。
控制器与罐体之间是由控制器配戴的橡胶圈密封的，不要在控制器螺纹上缠绕其他密封材料。
•管道连接1、控制器进出水口有箭头标记，切勿接错。
2、按照控制器口径连接进出水管。
（原水供水管道不得小于进水管径以确保足够流量）3、进出水管应装有压力表及手动阀门，出水管阀门前应装有取样阀，进水管应装有Y 型过滤器。
4、管道进出口必须设置活接管件，以备日后维护拆卸控制阀5、尽量缩短排水管路的长度，减少弯头，长度不要超过 6 米。
6、排水管与排水道连接时，必须使排水管与排水道的水面保持一定的距离，以防污水虹吸回流。
7、盐水管连接一定要保持良好的密封，否则会影响软水器的再生效果。
3.润新阀基础知识
显示
故障原因
解决方法
A.更换连接线 A.定位板上霍 B.更换定位板 A.更换连接线 A.更换连接线 尔元件故 C.检查机械传 B.更换显示板 B.更换主控板 障 动装置 A.更换主控板 C.更换主控板 C.检查或更换 D.更换主控板 B.定位板与主 D.检查线路及 E.更换电机与 电源适配 控板连线 供电 主板连接 器 损坏 线 C.主控板损坏 F.更换电机
流量计接口
信号输出端 口
接显示板
互锁CN7 互锁 CN8 远程控制端口
D系列显示板
时间型显示板通用；流量型显示板通用。时间型显示板与流量型显示板的区别仅在 于：时间型的单位为“D、H、M”，流量型的单位为“D、m3、M”。 型号调节时，可采用一块特制的显示板进行调节。
流量型显示板
型号调节显示板
五段位主控板
定位板接口
拨位开关
流量计接口
互锁CN7 互锁CN8 接显示板
电机接口
电源接口
信号输出端口
泄压端口
远程控制端口
五段位显示板
对F63、F65、F67、F68、F69、F71等采用五段位显示板的主控板，可在开 机全屏情况下，同进按下“菜单/确认”和“手动/返回”键进入型号选择 界面进行调节。
F74主板
一分钟之内没有对界面进行操作， 系统就会自动锁定 亮起 解锁方法：同时用手按住 两个按键5秒进行解锁 熄灭
解锁
一分钟之内没有对界面进行操作，系统就会自动锁定 解锁方法：同时用手按住 两个按键5秒进行解锁
亮起 熄灭
当前时间重置
若断电持续超过3天，再次接通电源后时间一栏会 处于闪烁状态，提醒您需重置当前时间
润新阀有4种流量模式供选择
流量延滞型
润新软水阀的新手指导
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载润新软水阀的新手指导地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容全自动软水器正常运行必需的三个条件：1、进水阀门保持常开，进水压力保持在0.25-0.35MPA之间。
2、电源保持常通，为保护控制阀电源不被烧坏，建议设备电源配置稳压装置。
3、盐箱中始终保持最高的盐层高度（每次再生完毕10分钟内必须补充盐分到最高高度），以盐箱中的水不外溢为最佳高度。
全自动软水器安装注意事项：●一般要求1、室内安装，平整牢固的水泥地面即可，附近应有排水沟。
2、盐罐应靠近树脂罐，并尽量缩短吸盐管的长度。
3、环境温度不能低于2度或高于50度。
4、软水器与加热设备直接相连时，应保持3米以上的管段并安装单向阀。
5、盐罐周围有足够的活动空间，便于日常加盐。
6、设备附近应留有足够的操作和维修空间。
●控制器的安装与树脂的填装1、填装树脂前应将中心管放入树脂罐的中央位置并与罐口高度齐平。
事前用胶带封住升降管口，以防树脂漏入。
2、将定量的树脂从树脂罐的顶部入口加入，注意始终让中心管保持在树脂罐口的中心位置。
3、取下中心管的封口胶带。
4、把上布水器安装在控制阀底部螺纹口内卡槽内，并逆时针旋转卡住锁定。
5、将控制器的下布水器口对正中心管，压下，使中心管插入控制阀承插口中，小心地沿顺时针方向转动控制器，(注意：安装控制阀的过程中，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。
控制器与罐体之间是由控制器配戴的橡胶圈密封的，不要在控制器螺纹上缠绕其他密封材料。
●管道连接1、控制器进出水口有箭头标记，切勿接错。
2、按照控制器口径连接进出水管。
(原水供水管道不得小于进水管径以确保足够流量)3、进出水管应装有压力表及手动阀门，出水管阀门前应装有取样阀，进水管应装有Y型过滤器。
润新阀产品基础知识
【2】流量型改时间型 方法一
流量型控制阀的流量计出现问题，在无维修配件时，可以利用最大间隔再 生天数H-30将其改为时间型。
设置为 A-01 模式
设置再生周期
【1】
润新阀产品知识普及 流量型改时间型 方法二
【2】 ◆ 通过对显示板的按钮进行操控来实现型号切换。
润新阀参数释义【2】
工作模式
A – 010324
出厂默认设置凌晨02 :00
再生引发时间 02：00
最大间隔再生天数 H -30
出厂设置A-01流量延滞型
知识点： 延滞型需满足时间与流量条件 即时型仅需满足流量条件 智能流量型输入参数既可
出厂设置30天
润新阀参数释义【3】
反洗次数设置
F - 00
91240(F78CS)
93640(F78C3)
产品 系列
混床系列 定义 : 阴、阳离子交换树脂按一定比例混合装填
于同一交换柱内的离子交换装置称为混合离子交 换柱。
混床系统广泛应用于电子、医药、能 源、化工、汽车、机械、电镀、电池、 冶金等几乎全部的工业及实验室领域 中。
产品特点
1、全自动控制更方便； 2、自动故障诊断； 3、有远程控制端口； 4、多种程序可供选择 5、反洗末期多次间隔通断水； 6、运行可靠，在线监测出水水质。
润新阀参数查询与设置
单位选择 状态显示区
菜单/确 认
手动/返回
向下
向上
润新阀参数释义【1】 图标显示状态
运行流量/时间 安装人员计算得出
反洗时间
出厂默认10分钟
吸盐慢洗时间 出厂默认60分钟
盐箱补水时间 出厂默认5分钟
正洗时间
润新软水机说明书
润新软水机说明书目录一、产品概述2二、工作流程图 3三、设备的安装和运行5四、设备安装示意图6五、FLECK5600控制器的调试步骤7六、故障排除 9【\产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
》本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）.FLECK5600控制器工作流程图。
说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）@硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
5、慢洗6、快洗}7、稳层清洗 8、盐箱充水硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
润新软水机说明书.
目录一、产品概述 2二、工作流程图 3三、设备的安装和运行 5四、设备安装示意图 6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
润新阀产品系列与基础操作知识讲解篇
➢缺盐报警端口
F82A
➢消毒端口
部分旁通调 节螺钉
产品 家用D系列控制阀 系列 产水量如图
2m3/h 1
4m3/h 2
特点
◆进出水口均在后面； ◆LCD中英文显示； ◆程序设置简单有用户设置和后台设置
产品 控制阀具体参数请参见产品手册 系列 连续供水用多功能控制阀
17603
产品特点
17606 / 17610
45040
45020
45012
45006
产品 系列
旁通阀系列 水处理配件
旁通功能： 可实现运行、部分旁通、关闭、旁通等功能。 可带流量计。
配 件
流
量
计
盐阀
接
头
产品 系列
球阀系列 规格：
DN15、DN20、DN25、 DN32、DN40、DN50
产品特点： 密封性好； 耐 磨； 耐腐蚀； 使用寿命长。
应用： 应用于水处理、 水表IC卡、 化工、食品 等相关行业。
主要技术参数
工作温度：1~60℃ 工作压力：0~1.0MPa 阀芯材质：氧化铝陶瓷 阀体材质：增强PPO 启闭时间：≤12S 电源：DC6V、DC12V、DC24V 控制方式：电源极性转换
产品 软水机系列 : RL-RS / RL-RA 系列 产水量已覆盖：0.3m3/h — 2.5m3/h
5
6
7
8
9
10m3/h
20m3/h
50m3/h
产品 系列
控制阀参数与规格请参见产品手册 软化阀系列
手动软化阀
F64系列 F77AS F78AS
自动软化阀
F65系列 F74系列
F69系列 F77A1/A3 F63系列 F95A1
润新软水机说明书.
目录一、产品概述 2二、工作流程图 3三、设备的安装和运行 5四、设备安装示意图 6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
5600中文说明书(润新)
5600 & 5600型ECONOMINDER®多路阀操作手册本手册包含FLECK5600时间型过滤器（5600FT），软水器（5600ST）；流量型软水器（5600SM）的调试操作说明5600产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用的工程塑料和无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于家用、工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃进水硬度：符合国家标准出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐串联（二级软化时采用）再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
第1页5600ST安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
在软水装置接通电源前1.将软水器控制阀手动转至工作位置，打开进出水口，使水流入树脂罐。
直到管路内空气排尽，当水流流出出水口时，关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
3.取下控制阀后盖板。
4.确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
润新软水机说明书
润新软⽔机说明书⽬录⼀、产品概述 2⼆、⼯作流程图 3三、设备的安装和运⾏ 5四、设备安装⽰意图 6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述⾸先感谢您使⽤本公司的全⾃动软化⽔设备！为着⽅便您的使⽤，我们编写了该产品的客户⼿册，您的认真阅读和理解⼀定能为产品的良好使⽤打下基础。
5600系列⾃动软⽔器分为时间周期型和流量周期型两种控制⽅式，⽤户可以根据当地⽔质及⽤户对于⽔质的要求来进⾏选择。
本产品⼴泛应⽤于蒸汽和热⽔锅炉、热交换设备、⾷品加⼯、造纸印刷、洗⾐印染、家庭、宾馆饭店、医疗制药、纯⽔制备预处理等⾏业。
我公司将给⽤户提供完善的技术及售后服务。
⾃动软⽔器技术参数：⼊⼝⽔压：0.2Mpa-0.6Mpa⼯作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出⼝硬度：≤0.03mmol/L再⽣⽅式：动态顺流再⽣或逆流再⽣树脂型号：001×7强酸性阳离⼦交换树脂盐耗：<160-240g/mol（根据⽔质情况）FLECK5600控制器⼯作流程图说明：FLECK5600和56SE控制器的⽔流过程略为不同，但原理⼀致。
1、⼯作状态2、预清洗（5min）3、反洗(10min)4、吸盐（50min）硬⽔经控制器进⽔⼝向下流过中⼼管、下布⽔器，向上流经树脂层，流出排⽔⼝，进⾏反洗。
硬⽔经控制器进⽔⼝流过树脂层，软化后经下布⽔器、中⼼管向上流出出⽔⼝，此时设备处于⼯作状态。
硬⽔经控制器进⽔⼝流过树脂层，软化后经下布⽔器、中⼼管向上流出排⽔⼝，进⾏预清洗。
硬⽔经控制器进⽔⼝，通过射流器，吸⼊盐液再⽣剂，向下流过树脂层进⾏再⽣还原，最后通过下布⽔器、中⼼管和排⽔⼝流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充⽔吸盐完成后，空⽓⽌回阀会将吸盐⼝封住，防⽌空⽓的进⼊，硬⽔继续经控制器进⽔⼝，通过射流器，向下流过树脂层，最后通过下布⽔器、中⼼管和排⽔⼝流出。
硬⽔经控制器进⽔⼝，向下通过中⼼管、下布⽔器，然后向上流过树脂层，最后通过排⽔⼝流出。
