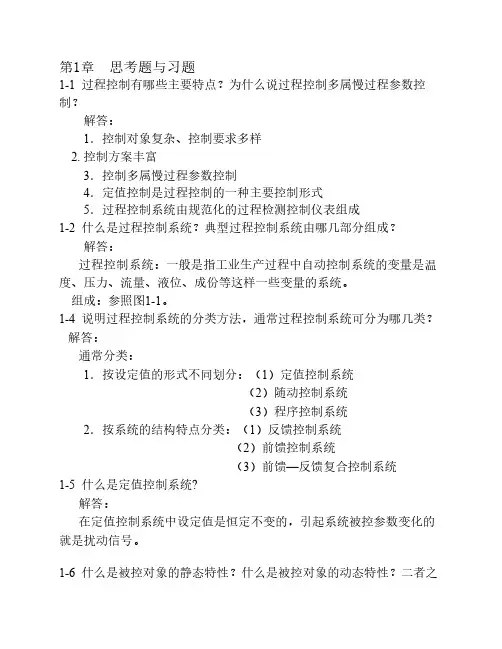

第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。
现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。
试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。
2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。
过程控制仪表及控制系统课后习题答案
过程控制仪表及控制系统课后习题答案(林德杰)2(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--lxc第一章思考题与习题1－2 图为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。
解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。
当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。
系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。
它是最常用、最基本的过程控制系统。
2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。
由于没有被控量的反馈，所以是一种开环控制系统。
由于是开环系统，无法检查控制效果，故不能单独应用。
3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。
3－4 过程控制系统过渡过程的质量指标包括哪些内容它们的定义是什么哪些是静态指标哪些是动态质量指标答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。
它是一个静态指标，对定值控制系统。
希望余差越小越好。
2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。
过程控制系统与仪表习题答案

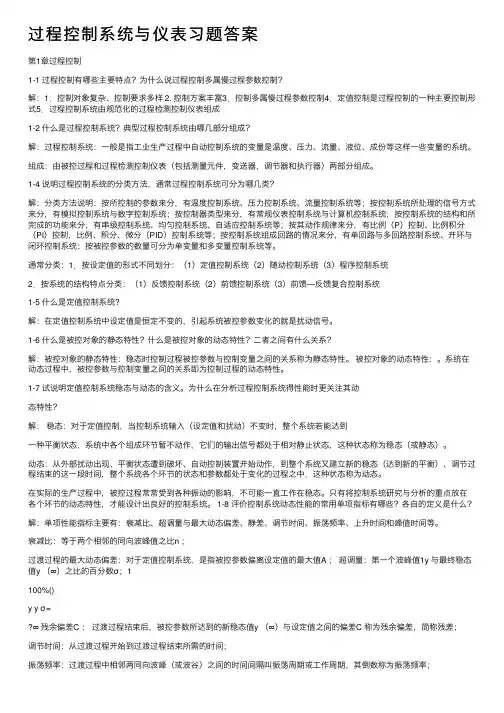

过程控制系统与仪表习题答案第1章过程控制1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解：1．控制对象复杂、控制要求多样 2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。
组成：由被控过程和过程检测控制仪表（包括测量元件，变送器，调节器和执⾏器）两部分组成。
1-4 说明过程控制系统的分类⽅法，通常过程控制系统可分为哪⼏类？解：分类⽅法说明：按所控制的参数来分，有温度控制系统、压⼒控制系统、流量控制系统等；按控制系统所处理的信号⽅式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、⾃适应控制系统等；按其动作规律来分，有⽐例（P）控制、⽐例积分（PI）控制，⽐例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？⼆者之间有什么关系？解：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
过程控制仪表课后答案第1章
思考与练习题参考答案第1章过程控制仪表的基本知识思考与练习题⑴控制仪表和控制系统有什么关系？答：过程控制系统是实现生产过程自动化的平台,而过程控制仪表是过程控制系统不可缺少的重要组成部分。
⑵什么是信号制？控制系统仪表之间采用何种连接方式最佳？为什么？答：信号制即信号标准，是指仪表之间采用的传输信号的类型和数值。
控制系统仪表之间采用4～20mADC直流电流信号传送，现场变送器和控制室仪表之间采用串联连接方式。
电流信号便于远距离传送，不仅节省电缆、布线方便，而且还便于使用安全栅，有利于安全防爆。
采用1～5VDC直流电压信号实现控制室内部仪表间联络。
用电压信号传送的信息可以采用并联连接方式，使同一个电压信号为多个仪表所接收。
在控制室内，各仪表之间的距离不远，适合采用1～5VDC直流电压作为仪表之间的互相联络信号；任何一个仪表拆离信号回路都不会影响其它仪表的运行；各个仪表既然并联在同一信号线上，当信号源负极接地时，各仪表内部电路对地有同样的电位，这不仅解决了接地问题，而且各仪表可以共用一个直流电源。
（3）防爆仪表与易燃易爆气体或蒸汽之间有何对应关系？答：防爆仪表的分级和分组，是与易燃易爆气体或蒸汽的分级和分组相对应的。
仪表的防爆级别和组别，就是仪表能适应的某种爆炸性气体混合物的级别和组别，即对于教材表1.3中相应级、组之上方和左方的气体或蒸汽的混合物均可以防爆。
（4）怎样才能构成一个安全火花型防爆控制系统？答：构成安全火花防爆系统要求：①在危险场所使用本安仪表；②在控制室仪表与危险场所仪表之间设置安全栅。
（5）对于采用单个放大器的仪表一般如何着手进行分析？答：对于单个放大器的仪表，首先要将仪表分为输入、放大和反馈三个部分。
然后对各个部分进行分析，尤其是输入部分和反馈部分，最后求得仪表的输出和输入之间关系。
（6）仪表中常用到哪四种运算放大器电路？各有哪些特点？答：仪表中常用到反相端输入运算，同相端输入运算，差动输入运算和电压跟随器等四种运算放大器电路。
过程控制系统与仪表习题答案
过程控制系统与仪表习题与思考题解答第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
过程控制仪表及控制系统课后习题答案

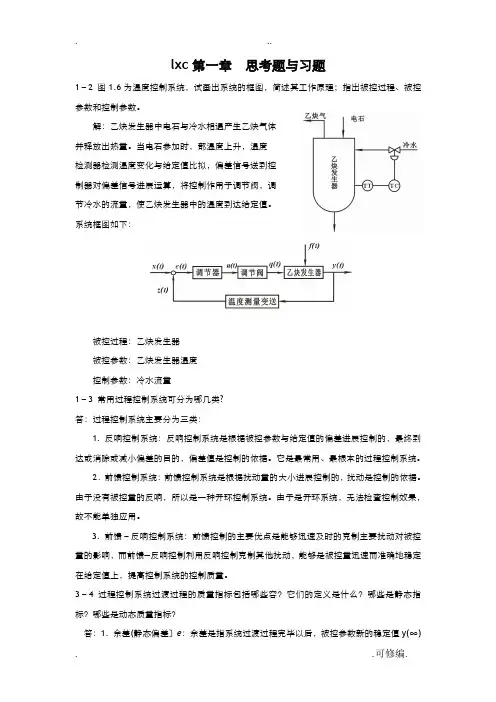

lxc第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。
解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。
当电石参加时，部温度上升，温度检测器检测温度变化与给定值比拟，偏差信号送到控制器对偏差信号进展运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。
系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反响控制系统：反响控制系统是根据被控参数与给定值的偏差进展控制的，最终到达或消除或减小偏差的目的，偏差值是控制的依据。
它是最常用、最根本的过程控制系统。
2．前馈控制系统：前馈控制系统是根据扰动量的大小进展控制的，扰动是控制的依据。
由于没有被控量的反响，所以是一种开环控制系统。
由于是开环系统，无法检查控制效果，故不能单独应用。
3. 前馈－反响控制系统：前馈控制的主要优点是能够迅速及时的克制主要扰动对被控量的影响，而前馈—反响控制利用反响控制克制其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。
3－4 过程控制系统过渡过程的质量指标包括哪些容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差〕e：余差是指系统过渡过程完毕以后，被控参数新的稳定值y(∞)与给定值c 之差。
它是一个静态指标，对定值控制系统。
希望余差越小越好。
2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，假设n=4,系统为4：1的衰减振荡，是比拟理想的。
衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。
过程控制与自动化仪表课后题及答案
1、调节器正反作用方式的定义是什么？在方案设计中应该怎样确定调节器的正反作用方式？P157-P158答：（1）当被控过程的输入量增加（或减小）时，过程的输出量（即被控参数）也随之增加（或减小），则称为正作用被控过程，反之称为反作用被控过程；（2）①首先根据生产工艺要求及安全等原则确定调节阀的气开、气关形式，以确定Kv的正负；②然后根据被控过程特征确定其属于正、反哪种类型，以确定Ko的正负；③最后根据系统开环传递函数中各环节静态增益的乘积α必须为正这一原则确定调节器Ko的正负，进而确定调节器的正反作用类型。
2、P、I、D调节规律各有何特点？P152答：P调节（比例调节规律）特点：1)有差调节，不可避免地存在稳态误差：2)稳态误差随比例度的增大而增大；；3)不适用于给定值随时间变化的系统；4)增大Kc，不仅可以减小稳态误差，还可以加快响应速率I调节（积分调节规律）特点：1)可以提高系统的无差度，也即提高系统的稳态控制精度：2)过渡过程变化相对缓慢，系统的稳定性差D调节（微分调节规律）特点：1)单纯的微分调节器是不能工作的；2)能预测偏差变化趋势，防止系统被调量出现较大动态偏差；3、调节器的参数有哪些工程整定方法？各有什么特点？P159答：（1）反应曲线法，临界比例度法，衰减曲线法（2）特点：a)反应曲线法是一种开环整定方法，是得到被控过程的典型参数之后，再对调节器参数进行整定的；b)临界比例度法是一种闭环整定方法，不需测试动态特征，方便简洁，使用方便；c)衰减曲线法与临界比例度法类似，都是依赖系统在某种运行状况下的特征信息对调节器进行参数整定的，无需单据被控的数学模型，但不同的是无需出现等幅振荡过程4、微分控制为什么不能单独作用调节规律？P154答：因为任何实际的调节器都有一定的不灵敏区（或称死区），在不灵敏区内，当系统的输出产生变化时，调节器并不动作，从而导致被调节的偏差有可能出现相当的数值而得不到校正5、控制方案确定中为了减小或消除控制通道中纯时延时对系统控制品质不良影响，怎样设计一种补偿措施？答：在系统设计时，应使控制通道的时间常数To既不能太大也不能太小。
过程控制系统与仪表_习题答案_王再英()
过程控制系统与仪表第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
为什么在分析过程控制系统得性能时更关注其动态特性？稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。
过程控制及仪表自动化课后答案2精选全文完整版
可编辑修改精选全文完整版第三章思考题与习题3.1 图3-31为某单位负反馈系统校正前、后的开环对数幅频特性曲线，比较系统校正前后的性能变化。
L(ω)dB图3-31 习题3.1图加入串联P校正装置，提高系统增益后：1）使系统的相对稳定性降低，超调量增加。
2）增益提高，系统的稳态精度改善。
3.2 什么是比例控制规律、积分控制规律和微分控制规律？它们各有什么特点？当控制器的输出变化量与输入变化量（即设定值和测量值之间的偏差）成比例时，这就是比例（P）控制。
比例控制能实现被控变量在过渡过程结束后，能稳定在某一个值上。
∆与输入偏差值e随时间的变化成正比的控制规律，积分控制是控制器的输出变化量u亦即控制器的输出变化速度与输入偏差值成正比。
在积分控制时，余差最终会等于零。
∆与输入偏差e的变化速度成正比的控制规理想微分控制是指控制器的输出变化量u律。
微分控制却是根据偏差的变化趋势进行动作的。
从而有可能避免产生较大的偏差，且可以缩短控制时间。
3.3 什么是比例度、积分时间和微分时间？它们对过渡过程有什么影响？比例度δ就是指控制器输入的相对变化量与相应的输出相对变化量之比的百分数。
比例度δ来衡量比例控制作用的强弱。
使用比例控制器控制系统时，控制器在闭环运行下比例度δ对系统过渡过程的影响。
1）比例控制是有余差的控制，余差的大小与比例度δ有关，与负荷的变化量有关。
在同样的负荷变化扰动下，比例度越小，比例增益越大，余差越小；在相同比例度下，负荷变化量越大，余差越大。
2）不论是在设定值变化还是负荷（扰动）变化的情况下，比例度δ越小，系统的振荡也越剧烈，稳定性越差。
当δ太小时，系统可能出现等幅振荡，甚至发散振荡；反之，则系统越稳定。
积分时间T i定义为：在阶跃偏差作用下，控制器的输出达到比例输出的两倍所经历的时间。
积分时间T i 对系统过渡过程的影响。
随着T i 减小，积分作用增强，消除余差较快，但控制系统的振荡加剧，系统的稳定性下降；T i 过小，可能导致系统不稳定。
过程控制仪表及控制系统课后习题答案
lxc第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。
解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。
当电石参加时，内部温度上升，温度检测器检测温度变化与给定值比拟，偏差信号送到控制器对偏差信号进展运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。
系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反响控制系统：反响控制系统是根据被控参数与给定值的偏差进展控制的，最终到达或消除或减小偏差的目的，偏差值是控制的依据。
它是最常用、最根本的过程控制系统。
2．前馈控制系统：前馈控制系统是根据扰动量的大小进展控制的，扰动是控制的依据。
由于没有被控量的反响，所以是一种开环控制系统。
由于是开环系统，无法检查控制效果，故不能单独应用。
3. 前馈－反响控制系统：前馈控制的主要优点是能够迅速及时的克制主要扰动对被控量的影响，而前馈—反响控制利用反响控制克制其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。
3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差〕e：余差是指系统过渡过程完毕以后，被控参数新的稳定值y(∞)与给定值c 之差。
它是一个静态指标，对定值控制系统。
希望余差越小越好。
2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，假设n=4,系统为4：1的衰减振荡，是比拟理想的。
衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。
过程控制系统和仪表课后习题集答案完整版
第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。
《过程控制系统及仪表》张勇(课后习题答案)
第一章绪论1-1什么是过程控制系统？过程控制系统一般指工业过程中自动控制系统的被控变量是温度、压力、流量、液位、成分等这样一些变量的系统。
1-2典型的过程控制系统由哪几部分组成？请举例说明。
典型过程控制系统由被控过程、检测元件和变送器、控制器和执行器组成。
如下图所示的加热炉温度控制系统。
加热炉1-3 与其他自动控制系统相比，过程控制有哪些主要特点？过程控制系统主要有如下一些特点：1)过程特性多样性。
2)过程存在滞后：当控制量改变时，输出量经历一段时间才发生变化。
3)过程特性非线性：当负荷变化时，对象特性（K,T, ）发生变化，或随时间发生变化。
4)控制系统比较复杂或无法得到传递函数。
1-4 试说明定值控制系统稳态与动态的含义。
为什么在分析过程控制系统的性能时更关注其动态特性？动态：被控量随时间变化的不平衡状态，也叫瞬态。
稳态：被控量不随时间变化的平衡状态，也叫静态。
研究控制系统的动态更为重要。
因为系统在过渡过程中，会不断受到干扰的频繁作用，系统自身通过控制装置不断地调整控制作用去克服干扰的影响，使被控变量保持在工艺生产所规定的技术指标上。
所以在分析过程控制系统的性能时更关注其动态特性。
1-5 评价过程控制系统的常用性能指标有哪些？其中哪些是动态指标，哪些是静态指标？评价过程控制系统的常用性能指标有递减比（即衰减比）、动态偏差、调整时间、静态偏差。
其中递减比（即衰减比）、动态偏差、调整时间是动态指标，而静态偏差是静态指标。
1-6 试说明过程控制系统的分类方法，按设定值的形式不同可将过程控制系统分成哪几类？过程控制系统的分类方法：按控制的参数分类、按控制系统任务分类、按控制器动作规律分类、按控制系统是否构成闭合回路分类、按处理信号不同分类、按是否采用计算机分类、按设定值的形式不同分类。
按设定值的形式不同分：1)定值控制系统：设定值不变；2)随动控制系统：设定值是无规律变化的；3)程序控制系统：设定值按生产工艺要求有规律变化。
过程控制系统与仪表_课后答案
第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。
现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。
试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。
2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。
过程控制系统与仪表_习题答案_王再英
过程控制系统与仪表第1章思考题与习题1—1 过程控制有哪些主要特点?为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1—2 什么是过程控制系统？典型过程控制系统由哪几部分组成？过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。
1—4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？分类方法说明:按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分,有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID)控制系统等;按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2)随动控制系统（3）程序控制系统2．按系统的结构特点分类：(1)反馈控制系统(2）前馈控制系统（3）前馈—反馈复合控制系统1—5 什么是定值控制系统？在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性?什么是被控对象的动态特性？二者之间有什么关系?被控对象的静态特性:稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义.为什么在分析过程控制系统得性能时更关注其动态特性？稳态：对于定值控制,当控制系统输入（设定值和扰动)不变时,整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作,它们的输出信号都处于相对静止状态,这种状态称为稳态（或静态）。
过程控制系统及仪表 王再英等 课后答案(全)
第1章思考题与习题1-1 过程控制有哪些主要特点为什么说过程控制多属慢过程参数控制解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统典型过程控制系统由哪几部分组成解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
'1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统]1-5 什么是定值控制系统解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性什么是被控对象的动态特性二者之间有什么关系解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
为什么在分析过程控制系统得性能时更关注其动态特性解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。
过程控制仪表及控制系统课后习题答案
lxc第一章思考题与习题1－2 图为温度控制系统,试画出系统的框图,简述其工作原理；指出被控过程、被控参数和控制参数;解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量;当电石加入时,内部温度上升,温度检测器检测温度变化与给定值比较,偏差信号送到控制器对偏差信号进行运算,将控制作用于调节阀,调节冷水的流量,使乙炔发生器中的温度到达给定值;系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的,最终达到或消除或减小偏差的目的,偏差值是控制的依据;它是最常用、最基本的过程控制系统;2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的,扰动是控制的依据;由于没有被控量的反馈,所以是一种开环控制系统;由于是开环系统,无法检查控制效果,故不能单独应用;3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响,而前馈—反馈控制利用反馈控制克服其他扰动,能够是被控量迅速而准确地稳定在给定值上,提高控制系统的控制质量;3－4 过程控制系统过渡过程的质量指标包括哪些内容它们的定义是什么哪些是静态指标哪些是动态质量指标答：1. 余差静态偏差e：余差是指系统过渡过程结束以后,被控参数新的稳定值y∞与给定值c之差;它是一个静态指标,对定值控制系统;希望余差越小越好;2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标,它等于振荡过程的第一个波的振幅与第二个波的振幅之比,即：n ＜1系统是不稳定的,是发散振荡；n=1,系统也是不稳定的,是等幅振荡；n ＞1,系统是稳定的,若n=4,系统为4：1的衰减振荡,是比较理想的; 衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统,最大偏差是指被控参数第一个波峰值与给定值C 之差,它衡量被控参数偏离给定值的程度;5． 过程过渡时间ts ：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％ 根据系统要求范围内所需要的时间;它是反映系统过渡过程快慢的质量指标,t s 越小,过渡过程进行得越快;6．峰值时间tp : 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间,根据系统要求范围内所需要的时间;称为峰值时间tp ;它反映了系统响应的灵敏程度;静态指标是余差,动态时间为衰减比衰减率、最大偏差、过程过渡时间、峰值时间;第二章 思考题与习题2－1 如图所示液位过程的输入量为Q1,流出量为Q2,Q3,液位h 为被控参数,C 为容量系数,并设R1、R2、R3均为线性液阻,要求：（1） 列出过程的微分方程组；（2） 求过程的传递函数W 0S ＝HS/Q 1S ； （3） 画出过程的方框图;解：1根据动态物料平衡关系,流入量＝流出量：过程的微分方程的增量形式：中间变量：B B n '=BB B '-=ϕdtdh )Q Q (Q 321=+-dthd C )Q Q (Q 321∆∆∆∆=+-22R h Q ∆∆=33R h Q ∆∆=消除中间变量：同除 R2+R3 得到：令：上式可写为：2Laplace 变换得到：传递函数:3 过程的方框图：2－2．如图所示：Q 1为过程的流入量,Q 2为流出流量,h 为液位高度,C 为容量系数,若以Q 1为过程的输入量,h 为输出量被控量,设R 1、R 2为线性液阻,求过程的传递函数 W 0S ＝HS/Q 1S;解：根据动态物料平衡关系,流入量＝流出量：过程的微分方程的增量形式：中间变量：传递函数：h )R R (dthd R CR Q R R 2332132∆∆∆++=hdthd R R R CR Q R R R R 323213232∆∆∆++=+3232R R R R R +=h dthd CRQ R 1∆∆∆+=)S (H )S (CRSH )S (RQ 1+=1RCS R)s (Q )s (H )s (W 10+==dthd C Q Q 21∆∆∆=-22R h Q ∆∆=h dthd CR Q R 212∆∆∆+=)S (H )S (SH CR )S (Q R 212+=1S CR R )s (Q )s (H )s (W 2210+==如果考虑管道长度l, 即出现纯时延,由于管道流量恒定,所以lQ =τ其传递函数为：其中：lQ =τ2－3．设矩形脉冲响应幅值为2 t/h ,脉冲宽度为△t ＝10min ,某温度过程的矩形脉冲响应记录数据如下： tmin 1 3 4 5 8 10 15 16．5 Y ℃ 0．46 1．7 3．7 9．0 19．0 26．4 36．0 37．5 tmin 20 25 30 40 50 60 70 80 Y ℃33．527．221．010．45．12．81．10．5（1） 将该脉冲矩形响应曲线转换成阶跃响应曲线； （2） 用一阶惯性环节求该温度对象的传递函数; 解：将脉冲响应转换成阶跃响应曲线,数据如下： tmin 1 3 4 5 8 10 15 16．5 Y ℃ 0．46 1．7 3．7 9．0 19．0 26．4 36．0 37．5 Y 1t 0．46 1．7 3．7 9．0 19．0 26．4 － － tmin 20 25 30 40 50 60 70 80 Y ℃ 33．5 27．2 21．0 10．4 5．1 2．8 1．1 0．5 Y 1t－绘出阶跃响应曲线如下：τS2210e1S CR R )s (Q )s (H )s (W -+==5.502101x )0(y )(y K 00==-∞=由图yt1＝∞ ,yt2＝∞处可得：t1=14min t2= t1/t2≈ 故二阶系统数字模型为 20)1TS (K )s (W +=根据经验公式有： 3.1016.22t t )s (T 210=⨯+=所有： 2200)1S 3.10(5.50)1TS (K )s (W +=+=2－5 某过程在阶跃扰动量Δu ＝20％,其液位过程阶跃响应数据见下表： t/s1020406080 10140180260300400500h/cm0．2 0．8 2．0 3．6 5．4 8．8 11．8 14．4 16．6 18．4 19．2（1） 画出液位h 的阶跃响应曲线 （2） 求液位过程的数学模型 解：方法一：图解法由图可以看出：过程应该用一阶加延时系统;1002.020x )0(y )(y K 00==-∞=从图中得到：τ＝40s, T ＝260－40＝220sS 40S00e 1S 220100e 1TS K )s (W --+=+=τ方法二：计算法：在图中取yt 1＝ y ∞ yt 2＝∞ yt 3＝ y ∞ yt 4＝ y ∞ 得t 1＝125s t 2 ＝140s t 3 ＝ 225s t 4 ＝260ss 150)t t (2T 231=-≈ s 55t t 2321=-≈τs 1688.0t t T 142=-≈s 572tt 3412=-≈τ 可见数据很接近,于是：s 1592T T T 210=+=s 562210=+=τττ 过程数学模型：S 56S 00e 1S 159100e 1TS K )s (W --+=+=τ2－6 某过程在阶跃扰动ΔI ＝作用下,其输出响应数据见下表： tmin 1234567891011… ∞ Y ℃4．0 4．0 4．2 4．8 5．1 5．4 5．7 5．8 5．85 5．9 6．0…6．0tmin 1 2 3 4 5 6 7 8 9 10 11 … ∞解：求出y ∞－yt 值如下表：根据表格在半对数纸上描绘出曲线1,曲线1作直线部分的延长线2,2线减去1线得到直线3;过程放大倍数 K 03.15.146x )0(y )(y K 00=-=-∞=根据直线2和直线3,与纵坐标、横坐标构成的两个三角形,可以求出时间参数T 1、T 2 ： 由A 1＝7,B 1＝ , t 1＝10s35.2)1.0lg 7(lg 303.2s10)B lg A (lg 303.2t T 1111=-=-=由 A 2＝5,B 2＝ t 2＝6s该过程的数学模型为：第三章 思考题与习题3－2 有一压力控制系统选用DDZ －Ⅲ压力变送器,其量程为0～200kPa;生产工艺要求被控Y ℃ 2．0 2．0 1．8 1．5 1．2 0．5 0．3 0．2 0．15 0．1 0 0)1s 53.1)(1s 35.2(3.1)1s T )(1s T (K )s (W 2100++=++=53.1)1.0lg 5(lg 303.2s6)B lg A (lg 303.2t T 2222=-=-=压力为150±2kPa,现将该变送器量程调整到100～200 kPa,求零点迁移前后该压力变送器的灵敏度;解： 零点迁移前灵敏度：零点迁移后灵敏度：3－4 某DDZ －Ⅲ直流毫伏变送器,其零点移到Vio ＝5mV ,零迁后的量程为DC10mV ,求该变送器输出I 0＝10mADC 时的输入是多少毫伏解：分析：零点迁移后5～10mV 对应输出为 4～20mA,如右图所示; 根据图的几何关系有：ab : ac ＝eb : dc88.11665dc eb ac ab ≈⨯=⋅=∴ I 0＝10mA 时,输入电压为： V in ＝5＋＝mVDC3－7.说明DDZ －Ⅲ热电偶温度变送器的冷端温度补偿原理;以A 和B 两种导体组成的热电偶产生的热电势与材料种类和接触点的温度有关;热电偶产生的热电势与被测温度T 具有单值函数关系;但是,其前提条件必须保持冷端温度T0 不变;热电偶的热电势大小不仅与热端温度有关,而且还与冷端温度有关;实际使用中冷端暴露在仪表之外,受环境影响较大,因此必须进行冷端补偿温度校正热电偶冷端温度的补偿方法1补偿导线法延伸导线法：用与热电偶热电性质相同的臂长补偿导线或称延伸导线将热电偶的冷端延伸到温度保持恒定的地方;2冷端恒温法：将热电偶的冷端置于恒定温度的容器内或场合内;3冷端温度修正法计算校正法：kPa/mA 08.00200420K 1=--=kPa/mA 16.0100200420K 1=--=)t (e )t (e )t ,t (E 0AB AB 0-=4补偿电桥法：利用不平衡电桥产生相应的不平衡电势补偿由于热电偶冷端温度变化引起的测量误差;3－－Ⅲ温度变送器是如何使被测温读与输出信号I ;成线性关系的 简述热电偶温度变送器与热电阻温度的线性化原理;3－5 .DDZ －Ⅲ温度变送器测温范围为800～1200°C;选择哪一种测温元件较为合适当输出电流为DC16mA 时,被测温度是多少解：检测温度高于600℃,应选择热电偶测温元件;ab : ac ＝bd : ce3001612400ce bd ac ab ≈⨯=⋅=∴ I 0＝16mA 时,被测温度为： T ＝800＋300＝1100℃3－6 .DDZ-Ⅲ温度变送器测温范围为400～600°C;选择哪一种测温元件较为合理当温度从500°C 变化到550°C 时,输出电流变化多少解:：检测温度低于600℃,应选择铂电阻测温元件;温度变化50℃时,输出电流变化：ΔI ＝ mA/℃×50℃＝4 mA3－8 用标准孔板测量气体流量,给定设计参数p ＝,t ＝20°C;实际被测介质参数p 1＝,t 1＝30C;仪表显示流量Q ＝3800m³h,求被测介质实际流量大小;3－9 一只用水标定的浮子流量计,其满刻度值为1000m³/h,不锈钢浮子密度为cm³;现用来测量密度为cm³的乙醇流量,问浮子流量计的测量上限是多少解：设转子、水、被测液体的密度分别为ρ1、ρ0、ρ2, 由液体流量的修正公式,密度修正系数：℃/mA 08.0200600420K 1=--=根据修正系数求得,浮子流量计的测量上限是：Q 2max ＝K Q 0 max ＝×1000＝1200 m 3/h3－16 简述涡轮流量计的工作原理;某涡轮流量计的仪表常数K ＝次/L,当它测量流量时的输出频率为ƒ＝400Hz 时,求其瞬时体积流量为每小时多少立方米第四章 思考题与习题4－1 什么是正作用调节器和反作用调节器如何实现调节器的正反作用答：输入增加时,调节器输出也随之增加称为正作用调节器；输入增加时,调节器输出减小称为反作用调节器;在调节器输入级的输入端设有一个双向开关S 7,通过切换改变输入信号的极性来实现调节器的正反作用;4－3 如何测定DDZ －Ⅲ调节器的微分时间T D 和积分时间T I答：一、微分传递函数为：拉氏反变换得阶跃作用下的时间函数：当t ＝t0+时,当t ＝∞时, 由图有：实验得到曲线后,可以按图求取微分时间T D 二、积分传递函数：2.1720)10007920(1000)7207920()()(K 0101=--='-'-=ρρρρρρ)t (V )0(V 1O 02⋅=+α632.0)(V V )K T (V V 0202DD 0202=∞--)t (V e )1K (1K )t (V 1O t T KD D 02D D ⎥⎥⎦⎤⎢⎢⎣⎡-+⋅=-α)t (V K )0(V 1O D02⋅=+αS K T 1ST 1K )S (W DD D DPD ++⋅=αST K 11ST 11C C )S (W I I I M I PI ++⋅-=t ＝0时,t ＝∞时,t ＝T I 时：4－3 设DDZ －Ⅲ基型调节器的PID 参数的刻度值为δ＝,T I ＝30s,T D ＝20s;计算实际值δ、T I 和T D 之值;解：先计算F ： F ＝1＋T D /T I ＝1＋2/3＝ δ、T I 、T D 之实际值： δ＝δ/F ＝＝T I ＝T I /F ＝ T D ＝T D /F ＝4－5 数字式完全微分PID 控制规律与不完全微分PID 控制规律有说明区别哪种控制规律的应用更为普遍答： 完全微分型PID 算法的微分作用过于灵敏,微分作用持续时间短,容易引起控制系统振荡,降低控制品质;不完全微分是在PID 输出端串接一个一阶惯性环节,这样,在偏差变化较快时,微分作用不至于太强烈,且作用可保持一段时间;因此不完全微分PID 控制规律更为普遍; 4－64－9 某流体的最大流量为80 m 3/h ,改流体密度为×10－2g/cm 3,阀前后一压差为,试选择调节阀的公称直径和阀座直径;要求泄露量小 解：调节阀的流通能力C 为：h /m 12.101.01016.080P Q C 32=⨯==-∆ρ取 h /m 12C 3=查表得dg ＝32mm,Dg ＝32mm ;⋅-=02MI03V C C )0(V )t (V e )1K (K C C )t (V 2O t T K K I I M I 03II D ⎥⎥⎦⎤⎢⎢⎣⎡-+⋅-=-⋅-=∞02I MI03V K C C )(V ⋅-=∞02MI03V C C 2)(V第六章思考题与习题6－5 调节器的P、PI、PD、PID控制规律各有什么特点它们各用于什么场合答：比例控制规律适用于控制通道滞后较小,时间常数不太大,扰动幅度较小,负荷变化不大,控制质量要求不高,允许有余差的场合;如贮罐液位、塔釜液位的控制和不太重要的蒸汽压力的控制等;比例积分控制规律引入积分作用能消除余差;适用于控制通道滞后小,负荷变化不太大,工艺上不允许有余差的场合,如流量或压力的控制;比例微分控制规律引入了微分,会有超前控制作用,能使系统的稳定性增加,最大偏差和余差减小,加快了控制过程,改善了控制质量;适用于过程容量滞后较大的场合;对于滞后很小和扰动作用频繁的系统,应尽可能避免使用微分作用;比例积分微分控制规律可以使系统获得较高的控制质量,它适用于容量滞后大、负荷变化大、控制质量要求较高的场合,如反应器、聚合釜的温度控制;6－7在某生产过程中,冷物料通过加热炉对其进行加热,热物料温度必须满足生产工艺要求,故设计图所示温度控制系统流程图,画出控制框图,指出被控过程、被控参数和控制参数;确定调节阀的流量特性、气开、气关形式和调节器控制规律及其正、反作用方式;解：系统方框图：被控过程为加热炉；被控参数是热物料的温度；控制参数为燃料的流量;加热炉的过程特性一般为二阶带时延特性,即过程为非线性特性;因此,调节阀流量特性选择对数特性调节阀;根据生产安全原则,当系统出现故障时应该停止输送燃料,调节阀应选用气开式;即无气时调节阀关闭;控制器的正反作用的选择应该在根据工艺要求,原则是：使整个回路构成负反馈系统;控制器的正、反作用判断关系为：控制器“±”·控制阀“±”·对象“±”＝“－”调节阀：气开式为“＋”,气关式为“－”；控制器：正作用为“＋”,反作用为“－”；被控对象：按工艺要求分析,通过控制阀的物量或能量增加时,被控制量也随之增加为“＋”；反之随之降低的为“－”；变送器一般视为正作用;根据安全要求,调节阀选气开式K v为正,温度变送器K m一般为正,当调节器增加时,温度值增加,故过程对象为正,为了保证闭环为负;所以调节器应为负作用;6－8 下图为液位控制系统原理图;生产工艺要求汽包水位一定必须稳定;画出控制系统框图,指出被控过程、被控参数和控制参数;确定调节阀的流量特性、气开、气关形式和调节器的控制规律及其正反作用方式;解：控制系统框图如下图所示;被控过程为汽包；被控参数是汽包的液位；控制参数为给水的流量;汽包的过程特性为一阶带时延特性,即过程为非线性特性;因此,调节阀流量特性选择对数特性调节阀;根据生产安全原则,当系统出现故障时应该停止输送燃料,调节阀应选用气关式;即无气时调节阀打开;保证在控制出现故障时,汽包不会干烧;调节阀：选择气关式调节阀,故K V为“－”；被控对象：按工艺要求分析,通过给水增加时,被控制参数的液位也会增加;所以K0为“＋”；变送器一般视为正作用;控制器的正、反作用判断关系为：控制器“”·控制阀“－” ·对象“＋”＝“－”根据判断关系式,调节器应为正作用;6-9 某过程控制通道作阶跃实验,输入信号Δu ＝50,其记录数据见表6－11 t/min 0 yt t/min yt1用一阶加纯时延近似该过程的传递函数,求K 0、T 0、和τ0值; 2用动态响应曲线法整定调节器的PI 参数取ρ＝1,φ＝; 解：1根据表6－11得到过程阶跃响应曲线：由图读得T 0＝ min τ0＝ min∴≤≤1根据动态特性整定公式有：T I ＝ T 0 ＝ min82.2502005.341x )0(y )(y K 00=-=-∞=S42.00e 1s 08.182.2)s (W -+=39.008.142.0T 00==τ81.06.0T 08.0T 6.20=+-⨯=ττρδ6－10 对某过程控制通道作一阶跃实验,输入阶跃信号Δμ＝5,阶跃响应记录数据如表所示; （1） 若过程利用一阶加纯时延环节来描述,试求K 0、T 0、τ0（2） 设系统采用PI 调节规律,按4：1衰减比,用反应曲线法整定调节器参数,求δ、T i ; 时间min 0510152025303540被控量y 0．650 0．651 0．652 0．668 0．735 0．817 0．881 0．979 1．075 时间min 455055606570758085被控量y1．151 1．213 1．239 1．262 1．311 1．329 1．338 1．350 1．351解：1求过程的传递函数,由表作图：从图中可以得到：τ＝25min ＝1500s ； T 0＝30min ＝1800s 采用一阶加时延系统则：将数值代入得：2 因为τ/ T 0 ＝1500/1800＝＜1 取φ＝的有自衡过程的整定公式：a ．比例系数δ：b ．积分时间常数T i ：T i ＝＝1440 s6－12 已知被控制过程的传递函数 ,其中T 0＝6s,τ 0＝3s;试用响应曲线法整定PI 、PD 调节器的参数；再用临界比例度法整定PI 调节器的参数设T K ＝10s,δK ＝；并将两种整定方法的PI 参数进行比较;S000e)s T 1(K )s (W τ-+=4.15.07.0x )0(y )(y K 00==-∞=S1500e )s 1801(4.1)s (W -+=24.148.06.26.083.015.083.06.26.0T 08.0T16.20≈⨯≈+-⨯=+-⋅=ττρδS0e )1s T (4.1)s (W τ-+=解：对有自衡能力的系统ρ＝1,T 0 / τ 0＝;采用特性参数法响应曲线法公式及PI 控制规律,有：T i ＝＝ s对PD 控制规律调节器,有T i ＝τ0＝ s采用临界比例度法,对PI 调节规律：T i ＝＝8,5 s两种整定方法得到的结果不同,比例度比较接近、T I 相差较大;在工程实践中应该应用不同的整定方法进行比较,选择控制效果最佳方案;第七章 思考题与习题7－2 在串级控制系统的设计中,副回路设计和副参数的选择应考虑哪几个原则答：副回路设计是选择一个合适的副变量,从而组成一个以副变量为被控变量的副回路;副回路设计应遵循的一些原则：1 副参数选择应该时间常数小,时延小、控制通道短的参数作为副回路的控制参数;当对象具有较大的纯时延时,应使所设计的副回路尽量少包括最好不包括纯时延;2 使系统中的主要干扰包含在副环内;在可能的情况下,使副环内包含更多一些干扰; 当对象具有非线性环节时,在设计时将副环内包含更多一些干扰;(3) 副回路应考虑到对象时间常数的匹配：T 01/T 02＝3～10,以防止“共振”发生; (4) 副回路设计应该考虑生产工艺的合理性 (5) 副回路设计应考虑经济原则;7－3 图为加热炉出口温度与炉膛温度串级控制系统;工艺要求一旦发生重大事故,立即切断原料的供应;（1） 画出控制系统的组成框图（2） 确定调节阀的流量特性气开、气关形式91.07.05.008.05.06.28.08.0P ≈+-⨯⨯==δδ88.02.2P ==δδ99.06.05.008.05.06.26.0T 08.0T 16.20≈+-⨯=+-⋅=ττρδ（3）确定主副调节器的控制规律及其正反作用方式解：1串级系统方框图如下：副回路选择加热炉炉膛温度控制,消除F1S干扰;2由于发生重大事故时立即切断燃料油的供应,从工艺的安全性考虑,调节阀选择气开式,保证无气时调节阀关闭;3主调节器选择PI或PID控制规律,副调节器选择P调节规律;由于燃料增加加热炉温度必然增加,所以过程为正;调节阀气开式为正,根据表7－4可知主副调节器都选择正作用方式;7－5 某温度－温度串级控制系统,主调节器采用PID控制规律,副调节器采用P控制规律;采用两步整定法整定主、副调节器的参数,按4：1衰减比测得δ1S＝,δ1S＝,T1S＝140s,T2S＝12s;求主、副调节器参数的整定值;解：按照4：1两步整定法经验公式：主调节器温度调节器：比例度δ1＝×δ1S＝×＝％积分时间常数T I＝×T1S＝42 s微分时间常数：TD＝×T1S＝14 s副调节器：比例度δ2＝δ2S＝50％7－8用蒸汽加热的贮槽加热器,进料量Q1稳定,而Q1的初始温度T1有较大波动,生产工艺要求槽内物料温度T恒定;Q2为下一工艺的负荷,要求Q2的温度为T;试设计一过程控制系统,并画出控制系统框图;解：应用前馈－反馈控制系统对冷物料进行前馈补偿 控制、对被控参数：出口热物料进行反馈控制;系统 控制流程图如下图所示;控制系统组成框图：其中 前馈补偿器传递函数)s (W )s (W )s (W 0f FF -=。
