压力容器分类标准

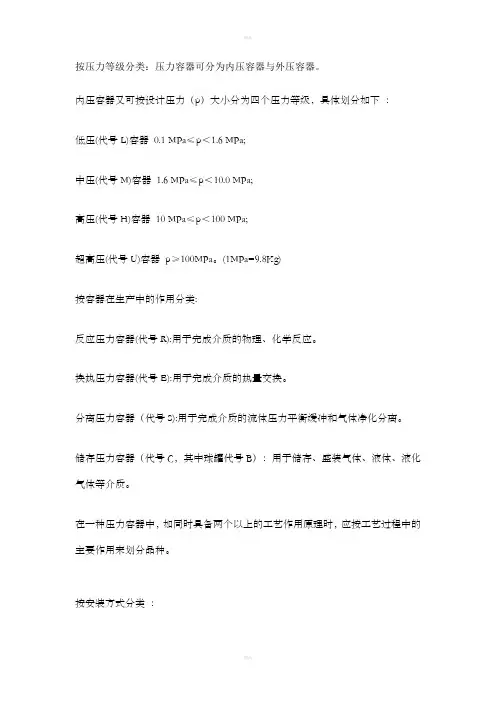

压力容器级别划分
按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa≤p<1.6 MPa;中压(代号M)容器1.6 MPa≤p<10.0 MPa;高压(代号H)容器10 MPa≤p<100 MPa;超高压(代号U)容器p≥100MPa。
(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3 );中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3 );高压、中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)。

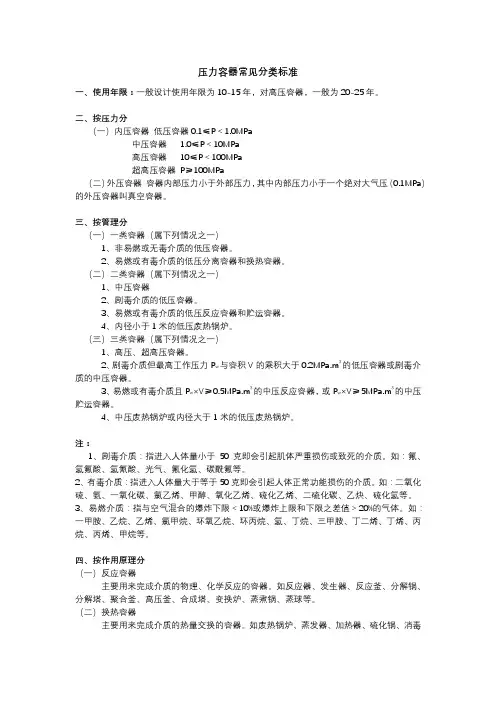

压力容器常见分类标准
压力容器常见分类标准一、使用年限:一般设计使用年限为10-15年,对高压容器,一般为20-25年。
二、按压力分(一)内压容器低压容器0.1≤P<1.0MPa中压容器 1.0≤P<10MPa高压容器10≤P<100MPa超高压容器P≥100MPa(二)外压容器容器内部压力小于外部压力,其中内部压力小于一个绝对大气压(0.1MPa)的外压容器叫真空容器。
三、按管理分(一)一类容器(属下列情况之一)1、非易燃或无毒介质的低压容器。
2、易燃或有毒介质的低压分离容器和换热容器。
(二)二类容器(属下列情况之一)1、中压容器2、剧毒介质的低压容器。
3、易燃或有毒介质的低压反应容器和贮运容器。
4、内径小于1米的低压废热锅炉。
(三)三类容器(属下列情况之一)1、高压、超高压容器。
2、剧毒介质但最高工作压力P w与容积V的乘积大于0.2MPa.m3的低压容器或剧毒介质的中压容器。
3、易燃或有毒介质且P w×V≥0.5MPa.m3的中压反应容器,或P w×V≥5MPa.m3的中压贮运容器。
4、中压废热锅炉或内径大于1米的低压废热锅炉。
注:1、剧毒介质:指进入人体量小于50克即会引起肌体严重损伤或致死的介质。
如:氟、氢氟酸、氢氰酸、光气、氟化氢、碳酰氟等。
2、有毒介质:指进入人体量大于等于50克即会引起人体正常功能损伤的介质。
如:二氧化硫、氨、一氧化碳、氯乙烯、甲醇、氧化乙烯、硫化乙烯、二硫化碳、乙炔、硫化氢等。
3、易燃介质:指与空气混合的爆炸下限<10%或爆炸上限和下限之差值>20%的气体。
如:一甲胺、乙烷、乙烯、氯甲烷、环氧乙烷、环丙烷、氢、丁烷、三甲胺、丁二烯、丁烯、丙烷、丙烯、甲烷等。
四、按作用原理分(一)反应容器主要用来完成介质的物理、化学反应的容器。
如反应器、发生器、反应釜、分解锅、分解塔、聚合釜、高压釜、合成塔、变换炉、蒸煮锅、蒸球等。
(二)换热容器主要用来完成介质的热量交换的容器。
如废热锅炉、蒸发器、加热器、硫化锅、消毒锅、蒸压釜、蒸煮器、染色器、换热器等。

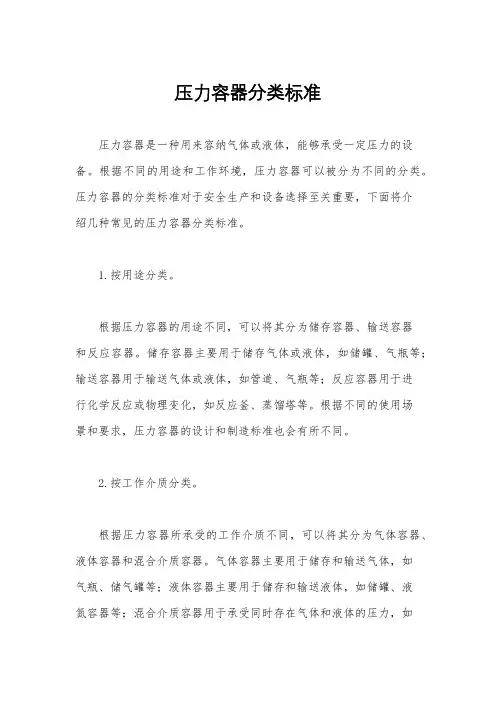

压力容器分类标准
压力容器分类标准压力容器是一种用来容纳气体或液体,能够承受一定压力的设备。
根据不同的用途和工作环境,压力容器可以被分为不同的分类。
压力容器的分类标准对于安全生产和设备选择至关重要,下面将介绍几种常见的压力容器分类标准。
1.按用途分类。
根据压力容器的用途不同,可以将其分为储存容器、输送容器和反应容器。
储存容器主要用于储存气体或液体,如储罐、气瓶等;输送容器用于输送气体或液体,如管道、气瓶等;反应容器用于进行化学反应或物理变化,如反应釜、蒸馏塔等。
根据不同的使用场景和要求,压力容器的设计和制造标准也会有所不同。
2.按工作介质分类。
根据压力容器所承受的工作介质不同,可以将其分为气体容器、液体容器和混合介质容器。
气体容器主要用于储存和输送气体,如气瓶、储气罐等;液体容器主要用于储存和输送液体,如储罐、液氮容器等;混合介质容器用于承受同时存在气体和液体的压力,如汽液混合容器等。
不同工作介质的特性决定了压力容器在设计和制造时需要考虑的因素,如材料选择、壁厚计算等。
3.按制造材料分类。
根据压力容器的制造材料不同,可以将其分为金属容器、非金属容器和复合材料容器。
金属容器是指由金属材料制造的压力容器,如钢制储罐、铝制气瓶等;非金属容器是指由非金属材料制造的压力容器,如玻璃钢储罐、塑料气瓶等;复合材料容器是指由金属和非金属材料复合制造的压力容器,如复合材料储气罐、复合材料液氮容器等。
不同的制造材料决定了压力容器的耐压性能、耐腐蚀性能和使用寿命。
4.按设计压力分类。
根据压力容器的设计压力不同,可以将其分为低压容器、中压容器和高压容器。
低压容器的设计压力一般在0.1MPa以下,主要用于一般工业和民用领域;中压容器的设计压力一般在0.1MPa~10MPa之间,主要用于化工和石油化工领域;高压容器的设计压力一般在10MPa以上,主要用于石油、化工、冶金等领域。
不同设计压力的压力容器在制造和使用时需要符合不同的标准和规定,以确保其安全可靠性。

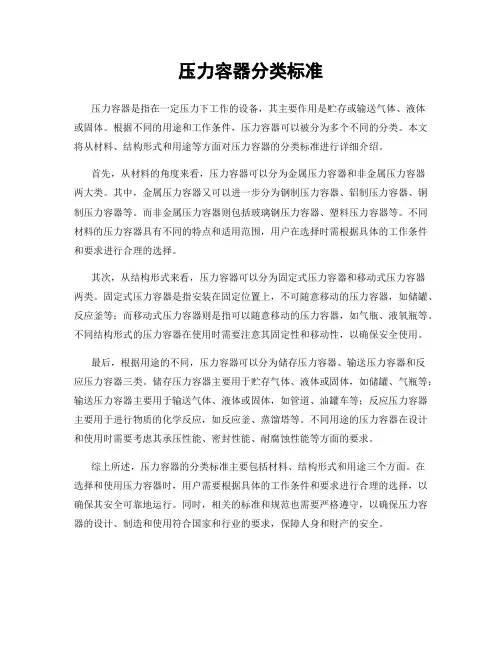

压力容器分类标准
压力容器分类标准压力容器是指在一定压力下工作的设备,其主要作用是贮存或输送气体、液体或固体。
根据不同的用途和工作条件,压力容器可以被分为多个不同的分类。
本文将从材料、结构形式和用途等方面对压力容器的分类标准进行详细介绍。
首先,从材料的角度来看,压力容器可以分为金属压力容器和非金属压力容器两大类。
其中,金属压力容器又可以进一步分为钢制压力容器、铝制压力容器、铜制压力容器等。
而非金属压力容器则包括玻璃钢压力容器、塑料压力容器等。
不同材料的压力容器具有不同的特点和适用范围,用户在选择时需根据具体的工作条件和要求进行合理的选择。
其次,从结构形式来看,压力容器可以分为固定式压力容器和移动式压力容器两类。
固定式压力容器是指安装在固定位置上,不可随意移动的压力容器,如储罐、反应釜等;而移动式压力容器则是指可以随意移动的压力容器,如气瓶、液氧瓶等。
不同结构形式的压力容器在使用时需要注意其固定性和移动性,以确保安全使用。
最后,根据用途的不同,压力容器可以分为储存压力容器、输送压力容器和反应压力容器三类。
储存压力容器主要用于贮存气体、液体或固体,如储罐、气瓶等;输送压力容器主要用于输送气体、液体或固体,如管道、油罐车等;反应压力容器主要用于进行物质的化学反应,如反应釜、蒸馏塔等。
不同用途的压力容器在设计和使用时需要考虑其承压性能、密封性能、耐腐蚀性能等方面的要求。
综上所述,压力容器的分类标准主要包括材料、结构形式和用途三个方面。
在选择和使用压力容器时,用户需要根据具体的工作条件和要求进行合理的选择,以确保其安全可靠地运行。
同时,相关的标准和规范也需要严格遵守,以确保压力容器的设计、制造和使用符合国家和行业的要求,保障人身和财产的安全。

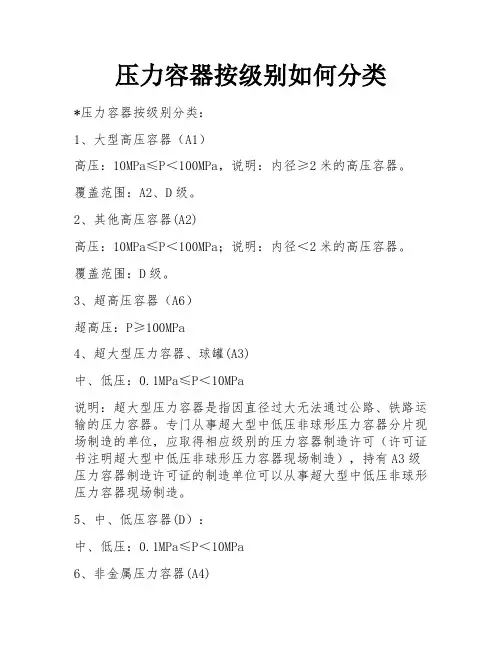

压力容器按级别如何分类
压力容器按级别如何分类
*压力容器按级别分类:
1、大型高压容器(A1)
高压:10MPa≤P<100MPa,说明:内径≥2米的高压容器。
覆盖范围:A2、D级。
2、其他高压容器(A2)
高压:10MPa≤P<100MPa;说明:内径<2米的高压容器。
覆盖范围:D级。
3、超高压容器(A6)
超高压:P≥100MPa
4、超大型压力容器、球罐(A3)
中、低压:0.1MPa≤P<10MPa
说明:超大型压力容器是指因直径过大无法通过公路、铁路运输的压力容器。
专门从事超大型中低压非球形压力容器分片现场制造的单位,应取得相应级别的压力容器制造许可(许可证书注明超大型中低压非球形压力容器现场制造),持有A3级压力容器制造许可证的制造单位可以从事超大型中低压非球形压力容器现场制造。
5、中、低压容器(D):
中、低压:0.1MPa≤P<10MPa
6、非金属压力容器(A4)。

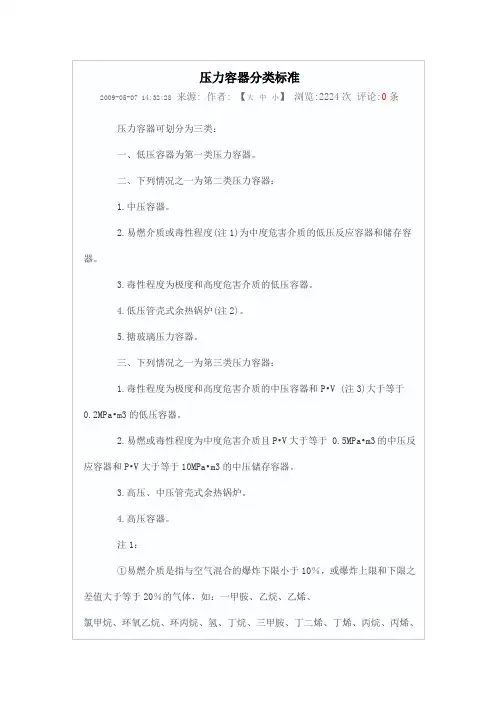

压力容器分类标准
压力容器分类标准2009-05-07 14:32:28来源: 作者: 【大中 小】浏览:2224 次 评论:0 条压力容器可划分为三类: 一、低压容器为第一类压力容器。
二、下列情况之一为第二类压力容器: 1.中压容器。
2.易燃介质或毒性程度(注 1)为中度危害介质的低压反应容器和储存容 器。
3.毒性程度为极度和高度危害介质的低压容器。
4.低压管壳式余热锅炉(注 2)。
5.搪玻璃压力容器。
三、下列情况之一为第三类压力容器: 1.毒性程度为极度和高度危害介质的中压容器和 P•V (注 3)大于等于 0.2MPa•m3 的低压容器。
2.易燃或毒性程度为中度危害介质且 P•V 大于等于 0.5MPa•m3 的中压反 应容器和 P•V 大于等于 10MPa•m3 的中压储存容器。
3.高压、中压管壳式余热锅炉。
4.高压容器。
注 1: ①易燃介质是指与空气混合的爆炸下限小于 10%,或爆炸上限和下限之 差值大于等于 20%的气体,如:一甲胺、乙烷、乙烯、 氯甲烷、环氧乙烷、环丙烷、氢、丁烷、三甲胺、丁二烯、丁烯、丙烷、丙烯、甲烷等。
②介质的毒性程序参照 GB5044 《职业性接触毒物危害程度分级》 的规定, 分为四级,其最高容许浓度分别为: a.极度危害(1 级)<0.1mg/m3。
b.高度危害(Ⅱ级)0.1~<1.0mg/m3。
c.中度危害(Ⅲ级)1.0~<10mg/m3。
d.轻度危害(Ⅳ级)≥10mg/m3。
③压力容器中的介质为混合物质时,应以介质的组成并按本注的毒性程 度或易燃介质的划分原则,由设计单位的工艺设计或使用单位的生产技术部门, 决定介质毒性程度或是否属于易燃介质。
注 2: 管壳式余热锅炉是指烟道式余热锅炉之外的、结构类似压力容器、并按 压力容器标准、规范进行设计和制造的余热锅炉。
注 3: p 指设计压力您看到此篇文章时的感受是: 2欠扁3支持17很棒0找骂1搞笑0软文2不解0吃惊Tags:压力容器分类 标准责任编辑:花间一壶酒【大中 小】【打印】【繁体】【投稿】【收藏】 【推荐】【举报】 【评论】 【关闭】 【返回顶部】上一篇:压力容器使用与管理工作标准最新热帖下一篇:压力容器压力等级和品种划分标准[案例+疑难]求助 风机的故障诊断 [03-06] [TPM 专版]TPM inpl--TPM 实施管理系统:教您一步一步实施 TPM [02-09] [TPM 专版]版主推荐:本网关于 TPM 是非之争的相关资料[11-03] [案例+疑难]风机电机振动请大家诊断 [09-21] [设备修理]变频器常见的十大故障现象和故障分析[转帖] [08-24] [TPM 专版]定置管理 [08-12] [TPM 专版]TPM 概述与推行效果 [07-24] [TPM 专版]TPM 活动的 9 大支柱 [07-14] [案例+疑难]哪种技术能够最早发现滚动轴承的故障征兆? [07-10] [案例+疑难]公共话题:设备管理与维修工作在什么情况下才能受到重视? [07-。
压力容器的分类(Ⅰ、Ⅱ、Ⅲ类压力容器)
静止设备的分类(一)按设计压力分类1.常压设备:P<0.1Mpa;2.低压设备:0.1 Mpa≤P<1.6Mpa;3.中压设备:1.6Mpa≤P<10Mpa;4.高压设备:10Mpa≤P<100Mpa;5.超高压设备:P≥100Mpa。
注:P<0时,为真空设备(二)按设备在生产工艺过程中的作用原理分类1.反应设备(代号R)2.换热设备(代号E)3.分离设备(代号S)4.储存设备(代号C,其中球罐代号B)(三)按“压力容器安全技术监察规程”(即按设备的工作压力、温度、介质的危害程度)分类1.一类压力容器(1)非易燃或无毒介质的低压容器;(2)易燃或有毒介质的低压分离器外壳或换热器外壳。
2.二类容器(1)中压容器;(2)剧毒介质的低压容器;(3)易燃或有毒介质(包括中度危害介质)的低压反应器外壳或贮罐;(4)低压管壳式余热锅炉;(5)搪玻璃压力容器。
3.三类容器(1)毒性程度为极度和高度危害介质的中压容器和P*V 大于0.2 Mpa*m3的低压容器;(2)易燃或毒性程度为中度危害介质且P*V大于等于0.5 Mpa*m3的中压反应容器和P*V大于等于10Mpa*m3的中压储存容器;(3)高压、中压管壳式余热锅炉;(4)高压容器、超高压容器。
(四)按结构材料分类1.金属2.非金属(五)按设备重量等级分类1.小型设备(重量小于或等于40吨)2.中型设备(重量大于40吨小于等于80吨)3.大型设备(重量大于80吨)(六)按介质安全性质分级1.易燃、易爆介质(易燃介质亦即爆炸危险介质)2.介质毒性的分级(1)极度危害(I级)其最高允许浓度不大于0.1mg/m3(2)高度危害(Ⅱ级)其最高允许浓度不大于0.1mg/m3<C≤1.0 mg/m3(3)中度危害(Ⅲ级)其最高允许浓度不大于 1.0mg/m3<C≤10 mg/m3(4)轻度危害(Ⅳ级)其最高允许浓度不大于C>10 mg/m3。
压力容器分类标准
压力容器分类标准压力容器是一种用于贮存气体或液体,并能承受一定压力的设备。
根据其用途和结构特点的不同,压力容器可以被分为多个不同的类别。
在实际应用中,对压力容器的分类标准有着非常严格的要求,以确保其安全可靠地运行。
本文将对压力容器的分类标准进行详细介绍,希望能为相关领域的专业人士提供一些参考和帮助。
首先,按照用途和功能特点的不同,压力容器可以被分为储存容器、反应容器和分离容器三大类。
储存容器主要用于贮存气体或液体,如储气罐、储液罐等;反应容器主要用于进行化学反应,如反应釜、反应塔等;分离容器主要用于进行气液分离或液液分离,如分离塔、萃取塔等。
每种类型的压力容器都有其特定的设计和制造标准,以确保其在特定工况下能够安全可靠地运行。
其次,根据压力容器的结构特点和工作原理的不同,可以将其进一步细分为多个子类。
例如,根据容器的形状和结构特点,可以将其分为圆筒形、球形、椭圆形等不同形式;根据容器的工作原理和工艺要求,可以将其分为承压容器、反应容器、分离容器等不同类型。
每种类型的压力容器都有着特定的设计和制造要求,以确保其在特定工况下能够安全可靠地运行。
此外,根据压力容器的材质和制造工艺的不同,也可以将其进行分类。
例如,根据容器的材质可以将其分为碳钢容器、不锈钢容器、玻璃钢容器等不同材质;根据容器的制造工艺可以将其分为锻造容器、焊接容器、铸造容器等不同工艺。
每种材质和制造工艺都有其特定的适用范围和使用要求,以确保压力容器在特定工况下能够安全可靠地运行。
综上所述,压力容器的分类标准涉及到多个方面,包括用途和功能特点、结构特点和工作原理、材质和制造工艺等。
只有深入了解这些分类标准,才能更好地选择和应用压力容器,从而确保其在工业生产和科学研究中的安全可靠性。
希望本文对压力容器的分类标准有所帮助,也希望相关领域的专业人士能够在实际工作中加以应用和推广。
压力容器分类标准
压力容器分类标准压力容器是工业生产中常见的一种设备,其作用是在容器内部存储气体或液体,并在一定压力下将其输送到需要的地方。
为了确保压力容器的安全运行,各国都制定了相应的压力容器分类标准,以便对不同类型的压力容器进行统一管理和监管。
根据压力容器的用途和结构特点,可以将其分为以下几类:1. 按用途分类。
根据压力容器的具体用途,可以将其分为储存容器、输送容器和反应容器。
储存容器主要用于存储气体或液体,如储气罐、储液罐等;输送容器主要用于输送气体或液体,如管道、输油管等;反应容器主要用于进行化学反应或物理变化,如反应釜、分离釜等。
2. 按结构分类。
根据压力容器的结构特点,可以将其分为容器本体和附件。
容器本体是指压力容器的主体结构,包括容器壳体、封头、法兰、管道连接等部分;附件是指用于辅助容器本体工作的部件,如安全阀、压力表、温度计、液位计等。
3. 按材质分类。
根据压力容器所采用的材质,可以将其分为金属容器和非金属容器。
金属容器主要包括钢质容器、铝质容器、铜质容器等;非金属容器主要包括玻璃钢容器、塑料容器等。
4. 按压力等级分类。
根据压力容器所能承受的最大压力,可以将其分为低压容器、中压容器和高压容器。
低压容器的工作压力一般在0.1MPa以下;中压容器的工作压力一般在0.1MPa~10MPa之间;高压容器的工作压力一般在10MPa以上。
5. 按国家标准分类。
不同国家针对压力容器的分类标准可能有所不同,各国都会根据自身的实际情况和法律法规制定相应的标准。
在国际贸易中,需要根据不同国家的标准对压力容器进行分类和认证。
总结。
通过对压力容器的分类标准进行了解,可以更好地了解压力容器的特点和用途,有助于对压力容器进行合理选择、使用和维护。
同时,压力容器的分类标准也为相关部门的监管和管理提供了依据,有助于确保压力容器的安全运行,保障生产和人员的安全。
以上就是对压力容器分类标准的相关内容的介绍,希望能够对大家有所帮助。
压力容器的分类标准
压力容器的分类标准压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类标准:1、按容器的压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa ≤p <1.6 MPa; 中压(代号M)容器 1.6 MPa ≤p <10.0 MPa; 高压(代号H)容器10 .0MPa ≤p <100 MPa; 超高压(代号U)容器p ≥100MPa。
2、按压力容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按容器在工艺过程中的主要作用来划分类别。
3、按压力容器安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种压力容器分类方法仅仅考虑了某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
4、按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
压力容器分类标准
压力容器分类标准引言压力容器在工业领域扮演着至关重要的角色。
它们用于存储或运输气体、液体或固体,并且必须能够耐受高压力的环境。
由于压力容器有不同的结构和用途,因此有必要对它们进行分类。
本文将介绍常见的压力容器分类标准,以帮助读者更好地理解和应用压力容器。
压力容器分类标准压力容器可以根据不同的标准进行分类。
下面是常见的几种分类标准。
1. 根据用途分类根据压力容器的用途,可以将其分为以下几类:1.1 储存容器储存容器用于存储气体、液体或固体。
常见的储存容器有燃气罐、储罐、储存球等。
这些容器通常在工业过程中用于存储原材料、成品或废弃物。
1.2 运输容器运输容器主要用于运输气体、液体或固体。
例如,气体瓶、铁路油罐车和槽罐车等。
这些容器必须具有良好的密封性和耐压性,以确保运输过程中的安全。
1.3 反应容器反应容器用于进行化学反应,并承受高温高压的环境。
例如,化工厂中常见的反应釜、反应塔等。
这些容器通常采用耐腐蚀材料制造,并且具有特定的设计和结构来满足反应过程的需求。
2. 根据结构分类根据压力容器的结构,可以将其分为以下几类:2.1 容器式压力容器容器式压力容器是最常见的一类,它们具有圆柱形或球形的结构。
这种容器通常由两个端盖和一个圆柱体组成,两个端盖在圆柱体上的紧固螺栓上紧固。
这种结构简单、可靠,并且易于制造和维修。
2.2 焊接式压力容器焊接式压力容器由多个金属板焊接而成。
这种容器常用于需要大容量的场合,如储集器和储罐。
焊接式压力容器的制造较复杂,需要对焊接工艺和焊缝进行控制,以确保容器的安全性和耐久性。
2.3 球形压力容器球形压力容器是由两个半球体组成的,两个半球体通过焊接、螺栓或法兰连接在一起。
球形容器通常用于存储高压气体,如液化石油气。
球形压力容器的设计和制造相对复杂,需要考虑容器的轴对称性和结构强度等因素。
3. 根据制造材料分类根据压力容器的制造材料,可以将其分为以下几类:3.1 金属容器金属容器是最常见的一类压力容器。
压力容器级别划分
按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa≤p<1.6 MPa;中压(代号M)容器 1.6 MPa≤p<10.0 MPa;高压(代号H)容器10 MPa≤p<100 MPa;超高压(代号U)容器p≥100MPa。
(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3 );中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3 );高压、中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)。
压力容器的综合分类
压力容器的综合分类压力容器是指经过特殊设计、制造和检验的装置,用于储存或运输气体、液体或固体介质。
由于其在工业生产中的重要性,压力容器的分类与归类也是相当复杂的。
本文将对压力容器的综合分类进行详尽介绍。
1. 根据容器壳体的形状按容器壳体的形状可以将压力容器分为以下几类:(1)圆筒形容器:这是最常见的压力容器形状,其横截面呈圆形或椭圆形。
(2)球形容器:容器壳体呈球形,适用于储存高压气体。
(3)圆盘形容器:容器壳体为圆盘状,一般用于储存较小容量的气体。
2. 根据容器的用途按照压力容器的用途,可以将其分为以下几类:(1)储气罐:主要用于储存气体,如燃气罐、空气压缩机储气罐等。
(2)储液罐:主要用于储存液体,如储油罐、液化气储罐等。
(3)反应器:用于化工生产中的各种化学反应,如原料加工反应器、聚合反应器等。
(4)换热器:用于热交换的设备,常见的有管壳式换热器和板式换热器等。
3. 根据容器的工作介质按照压力容器的工作介质,可以将其分为以下几类:(1)气体容器:主要用于储存气体,如天然气罐、焊接气瓶等。
(2)液体容器:主要用于储存液体,如石油储罐、液化气储罐等。
(3)复相介质容器:用于储存同时存在气体和液体的介质,如汽车燃料罐、空调冷媒储罐等。
(4)固体容器:主要用于储存固体物料,如储存煤炭、谷物等的仓储罐。
4. 根据容器的工作温度按照压力容器的工作温度,可以将其分为以下几类:(1)低温容器:主要用于工作温度低于-70℃的场合,如液氧储罐、液氮储罐等。
(2)常温容器:主要用于工作温度在-20℃至150℃之间的场合,如压缩空气储罐、燃气罐等。
(3)高温容器:主要用于工作温度在150℃以上的场合,如高温燃气储罐、高温反应器等。
5. 根据容器的压力等级按照压力容器的压力等级,可以将其分为以下几类:(1)低压容器:工作压力在0.1MPa以下的容器,如一般空气储罐、液氨储罐等。
(2)中压容器:工作压力在0.1MPa至10MPa之间的容器,如石油储罐、燃气罐等。
压力容器划分依据
压力容器的等级按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1MPa≤p<1.6MPa;中压(代号M)容器1.6MPa≤p<10.0MPa;高压(代号H)容器10MPa≤p<100MPa;超高压(代号U)容器p≥100MPa。
(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3);中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3);高压、中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)。
压力容器分类
压力容器基本知识压力容器的分类一、按压力分类按所承受压力的高低,压力容器可分为低压、中压、高压、超高压四个等级。
具体划分如下(压力单位为MP a)低压容器P<1.6MP a,1.2.中压容器1.6 MP a≦P<10MP a,3.高压容器10MP a≦P<100MP a,4.超高压容器P>100MP a.二、按壳体承压方式分类按壳体承压方式不同,压力容器可分为内压(壳体内部承受介质压力)容器和外压(壳体外部承受介质压力)容器两大类,这两类是完全不同的,其差别首先反映在设计原理上,内压容器的壁厚是根据强度计算确定的,而外压容器的设计则主要考虑稳定性问题。
其次,反映在安全性上,外压容器一般较内压容器安全。
三、按设计温度分类按设计温度(t)的高低,压力容器可分为低温容器(t≦-℃),常温容器(-20℃<t<450℃)和高温容器(t≧450℃)。
四、从安装方式分类:1.固定式容器。
系指有固定的安装和使用地点,工艺条件和使用操作人员也比较固定.一般不是单独装设,而是用管道与其他设备相连接的容器。
如合成塔、管壳式余热锅炉、热交换器、分离器等。
2.移动式容器。
系指一种贮装容器,如气瓶、汽车槽车、铁路槽车等。
其主要用途是装运有压力的气体。
四、按生产工艺过程中的作用原理分类压力容器可分为反应容器、换热容器、分离容器和贮运容器。
1反应容器。
系指主要用来完成介质物理、化学反应的容器。
如反应器、发生器、分解塔、合成塔等。
2.换热容器。
系指主要用来完成介质的热量交换的容器。
如管壳式废热炉、热交换器、冷却器、冷凝器、加热器、蒸煮器、染色器等。
3.分离容器。
系指主要完成介质的流体压力平衡和气体净化分离等的容器。
如分离器、过滤器、集油器、缓冲器、贮能器、洗涤器、吸收塔、铜洗塔、干燥塔等。
4.贮运容器。
系指主要用来盛装生产和生活用的原料气体、液体、液化气体等的容器。
如贮槽、槽车。
在一中容器中,如同时具有两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分。
压力容器的分类
压力容器的分类压力容器有众多分类方法,可以按压力等级分,按在生产中的作用分,按安装方式分,按制造许可分,按安全技术管理(基于危险性)分类等。
一、按压力等级划分按承压方式分类,压力容器可以分为内压容器和外压容器。
内压容器按设计压力(p)可以划分为低压、中压、高压和超高压4 个压力等级:(1)低压容器,0.1MPa≤p<1.6MPa。
(2)中压容器,1.6MPa≤p<10.0MPa。
(3)高压容器,10.0MPa≤p<100.0MPa。
(4)超高压容器,p≥100.0MPa。
外压容器中,当容器的内压力小于一个绝对大气压(约0.1MPa)时,又称为真空容器。
二、按容器在生产中的作用划分(1)反应压力容器:主要是用于完成介质的物理、化学反应的压力容器,如各种反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等。
(2)换热压力容器:主要是用于完成介质的热量交换的压力容器,如各种热交换器、冷却器、冷凝器、蒸发器等。
(3)分离压力容器:主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器,如各种分离器、过滤器、集油器、洗涤器、吸收塔、干塔、汽提塔、分汽缸、除氧器等。
(4)储存压力容器:主要是用于储存、盛装气体、液体、液化气体等介质的压力容器,如各种型式的储罐、缓冲罐、消毒锅、印染机、烘缸、蒸锅等。
三、按安全技术管理(基于危险性)划分为便于安全监察、使用管理和检验检测,按《固定式压力容器安全技术监察规程》将压力容器划分为三类(Ⅰ、Ⅱ、Ⅲ类)。
划分办法如下:(1)首先将压力容器的介质分为两组。
第一组介质:毒性程度为极度危害、高度危害的化学介质,易爆介质,液化气体。
第二组介质:由除第一组以外的介质组成,如毒性程度为中度危害以下的化学介质,包括水蒸气、氮气等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《固定式压力容器安全技术监察规程》压力容器类别及压力等级、品种的划分
日期:2010-5-9 11:29:53访问:61次
压力容器类别及压力等级、品种的划分A1 压力容器的分类
A1.1 介质分组
压力容器的介质分为以下两组,包括气体、液化气体或者最高工作温度高于或者等于标准沸点的液体。
(1)第一组介质:毒性程度为极度危害、高度危害的化学介质,易爆介质,液化气体。
(2)第二组介质:除第一组以外的介质。
A1.2 介质危害性
介质危害性指压力容器在生产过程中因事故致使介质与人体大量接触,发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度,用介质毒性程度和爆炸危害程度表示。
A1.2.1 毒性程度: 综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素。
极度危害最高容许浓度小于0.1mg/m3;高度危害最高容许浓度0.1~1.0 mg/m3;中度危害最高容许浓度1.0~10.0 mg/m3; 轻度危害最高容许浓度大于或者等于10.0 mg/m3。
A1.2.2 易爆介质: 指气体或者液体的蒸汽、薄雾与空气混合形成的爆炸混合物,并且其爆炸下限小于10%,或者爆炸上限和爆炸下限的差值大于或者等于20%的介质。
A1.2.3 具体介质毒性危害程度和爆炸危险程度的确定
按照HG 20660—2000 《压力容器中化学介质毒性危害和爆炸危险程度分类》确定。
HG 20660没有规定的,由压力容器设计单位参照GB 5044—85 《职业性接触毒物危害程度分级》的原则,决定介质组别。
A1.3压力容器类别划分方法
A1.3.1 基本分类
压力容器类别的划分应当根据介质特性,按照以下要求选择划分图,再根据设计压力p(单位MPa)和容积V(单位L),标出坐标点,确定压力容器类别:
(1)第一组介质,压力容器类别的划分见图A-1;
(2)第二组介质,压力容器类别的划分见图A-2。
图A-1 压力容器类别划分图—第一组介质
图A-2 压力容器类别划分图—第二组介质A1.3.2多腔压力容器类别划分
多腔压力容器(如换热器的管程和壳程、夹套容器等)按照类别高的压力腔作为该容器的类别并且按该类别进行使用管理。
但应当按照每个压力腔各自的类别分别提出设计、制造技术要求。
对各压力腔进行类别划定时,设计压力取本压力腔的设计压力,容积取本压力腔的几何容积。
A1.3.3同腔多种介质压力容器类别划分
一个压力腔内有多种介质时,按照组别高的介质划分类别。
A1.3.4 介质含量极小压力容器类别划分
当某一危害性物质在介质中含量极小时,应当根据其危害程度及其含量综合考虑,按照压力容器设计单位决定的介质组别划分类别。
A1.3.5特殊情况类别划分
(1)坐标点位于图A-1或者图A-2的分类线上时,按照较高的类别划分其类别。
(2)本规程1.4条范围内的压力容器统一划分为第Ⅰ类压力容器。
A2压力等级划分
压力容器的设计压力(p)划分为低压、中压、高压和超高压四个压力等级:
(1)低压(代号L) 0.1MPa≤p<1.6MPa;
(2)中压(代号M) 1.6MPa≤p<10.0MPa;
(3)高压(代号H) 10.0MPa≤p<100.0MPa;
(4)超高压(代号U) p≥100.0MPa。
A3 压力容器品种划分
压力容器按照在生产工艺过程中的作用原理,分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。
具体划分如下:
(1)反应压力容器(代号R):主要是用于完成介质的物理、化学反应的压力容器,例如反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等。
(2)换热压力容器(代号E):主要是用于完成介质的热量交换的压力容器,例如各种热交换器、冷却器、冷凝器、蒸发器等。
(3)分离压力容器(代号S):主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器,例如各种分离器、过滤器、集油器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等。
特种设备安全技术规范 TSG
R0004-2009
(4)储存压力容器(代号C,其中球罐代号B):主要是用于储存、盛装气体、液体、液化气体等介质的压力容器,如各种型式的储罐、缓冲罐、消毒锅、印染机、烘缸、蒸锅等。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应当按工艺过程中的主要作用来划分品种。
