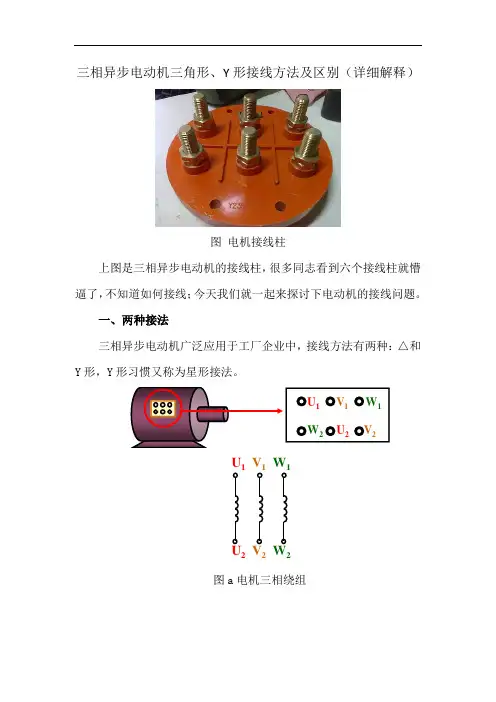

三相异步电动机三角形、Y形接线方法及区别（详细解释）图电机接线柱上图是三相异步电动机的接线柱，很多同志看到六个接线柱就懵逼了，不知道如何接线；今天我们就一起来探讨下电动机的接线问题。

一、两种接法三相异步电动机广泛应用于工厂企业中，接线方法有两种：△和Y形，Y形习惯又称为星形接法。

U1 V1W1W2U2 V2U1 V1W1U2 V2W2图a电机三相绕组U1 V1W1 W2U2 V 2星形(Y)联结3 ~U1 V1W1 W2U2 V 2三角形(△)联结3 ~图b 电机Y形和△接法图c 电机连接片三相异步电动机三个绕组一般用U、V、W三个字母表示，位置如上图a所示，这里需要注意的是绕组的接线组并不是上下对应的，而是错开的，三相异步电机基本都是这样的，所以大家最好把这个位置记住；错开的原因是△接线时比较方便，大家注意图b，接线时只需要通过连接片（如图c所示）把接线柱上下联结起来就可以了，如果不错开接成△接法就比较麻烦了；图b中的另一种接法就是Y形接法，通过连接片把三个接线柱横着联结起来。

这两种接法接线方式，总结下就是△竖着接线，Y形横着接线；大部分情况是这样，但是大家不能死记硬背，大家还是要理解，才能举一反三。

图电机△接法图电机Y形接法二、两种接法的区别经常有人问我，这两种接法有什么区别？区别是这两种接法的电机的电压和电流不一样，其他参数都一样；所以这两种对负载来说没有区别。

所以，在实际应用时不管选择哪一种接法，都能正常工作；一般根据电源的电压进行选择，那种电压容易接引，就选哪一种。

图某电机铭牌上图是一个电机的铭牌，可以看出△和Y形接法的电压分别是220V和380V，还有另一种常用电机△和Y形接法的电压分别是380V和660V；Y形接法的电压是△接法电压的根号三倍。

这两种接法的功率是一样的，P=UI，因为△接法电压小，所以△接法的电流就大，同理Y形接法的电流小；所以工程上多选用Y形接法，因为Y形接法的电流小，在选择导线时，导线可以细一些，可以省一部分钱，比较经济。

星三角启动原理图及接线图

星三角形降压启动原理1。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10％（我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10％时就要采用星三角启动.只有鼠笼型电机才采用星三角启动。

一家之言，姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7—9倍(100）A左右，按正常配置的热继电器根本启动不了，(关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A—X、B—Y、C-Z(以下以额定电压380V的电机为例)星形启动:X-Y—Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击.此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

电动机三角接法和星形接法

图的接线方法供你参考；上面三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

3需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。

4同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。

5在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

6为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）。

星型接法相电流等于线电流，线电压是相电压的根号3倍，三角形连接，线电压等于相电压，线电流是相电流的根号3倍，对于三相对称负载接成某种连接可以提高每相工作电压，提高功率，三角形接法，有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V)大！增大了绝缘等级！行星接法，有助于降低绕组承受电压(220V)，降低绝缘等级！降低了启动电流，缺点，电机功率减小！所以，小功率电机4KW以下的大部分采用行星接法！大于4KW的采用三角形接法！三角形接法的电机在轻载启动时采用Y-△启动，以降低启动电流！轻载是条件，因为Y接法转矩会变小，降低启动电流是目的，利用Y接法降低了启动电流！三角接法功率大启动电流也大星接法功率小启动电流也小。

电动机的星形和三角形接法

电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法，用于将电动机的绕组连接到电源上。

这两种接法的主要区别在于绕组的连接方式。

星形接法（Y 接法）是将电动机的三个绕组的一端连接在一起，形成一个公共点，称为星点。

另外三个端点则分别连接到电源的三相线上。

在星形接法中，每个绕组承受的电压为电源相电压的 1/√3，即约为 220V（对于 380V 电源）。

这种接法适用于电动机的额定电压为 380V 及以下的情况。

三角形接法（△接法）是将电动机的三个绕组的首尾依次连接，形成一个三角形。

三个端点分别连接到电源的三相线上。

在三角形接法中，每个绕组承受的电压为电源线电压，即380V。

这种接法适用于电动机的额定电压为 380V 以上的情况。

选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。

一般来说，星形接法适用于低电压电动机，而三角形接法适用于高电压电动机。

在电动机的铭牌上通常会标明其额定电压和接法。

需要注意的是，在改变电动机的接法之前，必须确保电动机已经停止运行，并断开电源。

同时，还应该根据电动机的型号和规格，选择正确的接法，并按照相关的接线图进行连接。

如果不确定如何进行接法的更改，建议咨询专业人士或电机制造商。

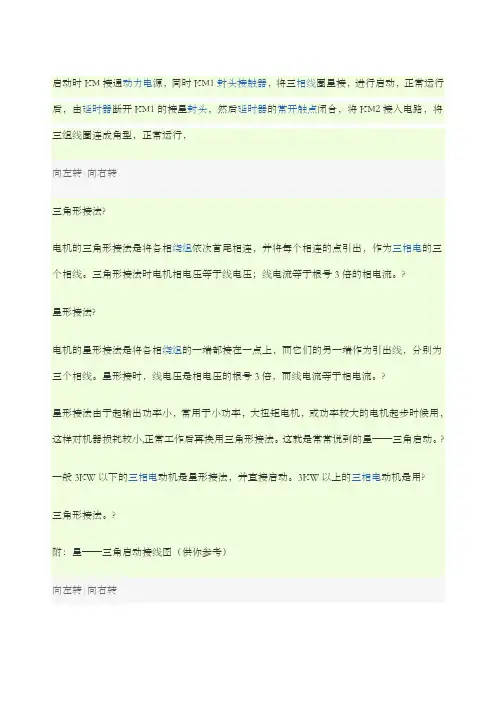

电机星三角启动的原理图及讲解
