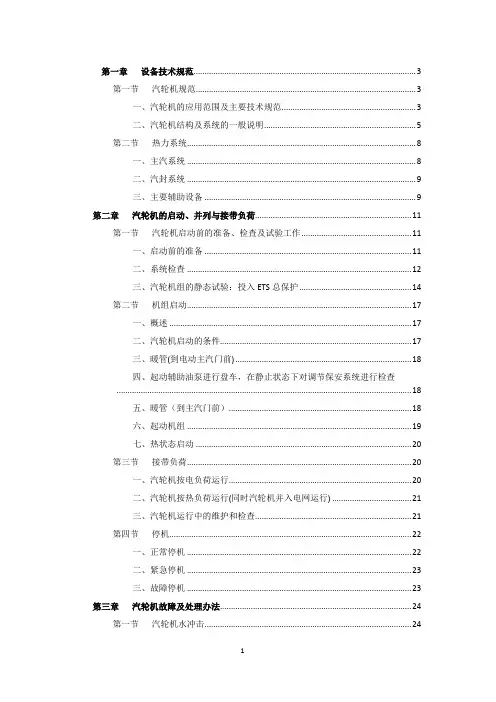

第一章设备技术规范 (3)第一节汽轮机规范 (3)一、汽轮机的应用范围及主要技术规范 (3)二、汽轮机结构及系统的一般说明 (5)第二节热力系统 (8)一、主汽系统 (8)二、汽封系统 (9)三、主要辅助设备 (9)第二章汽轮机的启动、并列与接带负荷 (11)第一节汽轮机启动前的准备、检查及试验工作 (11)一、启动前的准备 (11)二、系统检查 (12)三、汽轮机组的静态试验：投入ETS总保护 (14)第二节机组启动 (17)一、概述 (17)二、汽轮机启动的条件 (17)三、暖管(到电动主汽门前) (18)四、起动辅助油泵进行盘车，在静止状态下对调节保安系统进行检查 (18)五、暖管（到主汽门前） (18)六、起动机组 (19)七、热状态启动 (20)第三节接带负荷 (20)一、汽轮机按电负荷运行 (20)二、汽轮机按热负荷运行(同时汽轮机并入电网运行) (21)三、汽轮机运行中的维护和检查 (21)第四节停机 (22)一、正常停机 (22)二、紧急停机 (23)三、故障停机 (23)第三章汽轮机故障及处理办法 (24)第一节汽轮机水冲击 (24)一、发生水冲击时现象： (24)二、处理原则： (24)三、汽轮机水冲击的预防 (25)第二节轴向位移增大 (25)第三节不正常的振动和声音 (25)第四节油系统工作失常 (26)一、主油泵工作失常 (26)二、主油泵轴与汽轮机大轴脱开或扭断： (27)三、油箱油位下降 (27)四、油系统漏油 (27)五、润滑油异常与轴承温度升高 (28)六、油系统进水 (28)七、油系统失火 (28)八、辅助油泵工作失常 (29)第五节甩负荷与超速 (29)一、调速系统能控制转速 (29)二、调速系统不能控制转速，危急遮断器动作正常 (29)三、调速系统不能控制转速，危急遮断器不动作或危急遮断器动作后转速继续上升 (30)四、自动主汽门关闭，发电机仍并列 (30)五、汽轮机甩热负荷 (30)第六节周波变化 (31)第七节运行中叶片损坏或断落 (31)第八节调速系统卡涩 (31)第九节轴加泄露 (32)第十节发电机或励磁机着火 (32)第一章设备技术规范第一节汽轮机规范一、主要技术规范1、汽轮机的应用范围本汽轮机为中压、单缸、冲动背压式汽轮机，与锅炉、发电机及其附属设备组成一个成套供热发电设备，以提供电力和提高供电热系统的经济性。
V94.2型燃气轮机运行规程
V94.2型燃气轮机运行规程V94.2型燃气轮机运行规程第一章概述 1第二章设备规范及性能2第一节主机技术规范及特性2第二节润滑油系统3第三节燃油系统及点火系统5第四节防喘放气及水洗系统8第五节液压油系统9第六节燃油前置系统10第七节冷却水系统12第八节进气系统13第九节启动变频器13第三章启动14第一节总则14第二节启动前的准备工作14第三节启动操作24第四章运行中的监视与检查26第五章正常停机28第六章水洗操作29第一节压气机离线水洗29第二节在线水洗30第三节透平水洗31第七章事故柴油机33第一节概述33第二节柴油发电机规范33第三节柴油机的启、停操作34第三节柴油机的维护36第八章空压机38第一节概述38第二节性能参数39第三节空压机的启动和运行39第四节空压机的正常维护和保养41第五节空压机常见故障及其排除方法42第六节空压机屏幕上符号说明45第九章事故处理45第一节通用准则45第二节燃烧和燃油系统失常46第三节润滑油系统50第四节通流部分损坏和机组振动51第五节机组超速和甩负荷53第七节电气故障处理54第十章设备整定值57第一章概述1、机组概况V94.2型燃气轮机由原西德电站设备联合制造有限公司（Krartwerke Unit AG-KWU）研究制造。
采用单缸单轴、轴向排气的结构，具有设计合理、运行可靠、寿命长、适合多种燃料、检修方便等优点。
既适于作为电网的基本负荷机组，也适合于作为调峰机组。
转子由端面齿结构传扭，拉杆是空心轴，可调节的进口导叶，低负荷时，提高了机组的经济性。
透平有四级，燃烧室为两个侧立的大面积燃烧结构，每个燃烧室装有八个便于拆装的喷嘴，喷嘴为组合式，回流控制。
发电机是冷端驱动，有刷励磁方式，可用于变频启动，设有闭式循环水冷却系统。
2、燃机性能数据表：（不考虑燃机喷水）名称单位 1 2 3 4 5 6 7燃料180#重油180#重油180#重油180#重油LNG LNG LNG大气压kpa 1.013 1.013 1.013 1.013 1.013 1.013 1.013环境温度℃0.2 15 30 38.7 0.2 15 30相对湿度﹪70 70 70 70 70 70 70燃料低位热值KJ/kg 41437 41437 41437 41437 41437 41437 41437燃料温度℃120 120 120 120 120 120 120进口损失mbar 10 10 10 10 10 10 10排气损失（联合循环运行）mbar 32 29 33 30发电机功率因素0.8 0.8 0.8 0.8 0.8 0.8 0.8频率Hz 50 50 50 50 50 50 50发电机输出功率（联合循环）MW 131.829 118.390 150.017 136.201热耗率KJ/kW.h 11561 12001 10805 11105.4烟气流量T/h 1901.3 1817.7 1713.2 1646.8 1897.1 1813.7 1709.5烟气温度（联合循环运行）℃518.4 524.7 534.8 541.5 537.1 543.6 553.6排气成份ArN2O2CO2H2O ﹪wt1.228873.51016.2526.26772.70921.215472.70616.0576.19883.77361.231573.64415.5045.04714.57361.218072.83615.3284.99565.6230排放值SO2CONoxKg.hppmv@15﹪ppmv@15﹪500500105010503、发电机设计数据表：名称单位参数视在功率MV A 177 有功功率MW 141.6额定电流A 6488额定电压KV 15.75额定转速rpm 3000功率因数0.8定子线圈接线方式Y持续允许不平衡负荷10%额定励磁电流A 1209额定励磁电压V 257入口风温℃40型式闭式空冷型号TLRI115/36绝缘等级 F短路电流142KA频率50HZ第二章设备规范及性能第一节主机技术规范及特性1、燃机设备规范制造厂：德国西门子公司型号：V94.2燃料：轻油/重油/液化天然气（LNG）型式：单轴、单缸、轴向排气压气机：轴流式、十六级、第I级进口导叶可调燃烧室：两个侧立燃烧室，每个燃烧室8个燃油喷嘴透平：四级喷嘴：十六个组合式喷嘴。
9F燃机燃机规程.
技术标准燃机及天然气运行规程（正式版第一版）2012-06-01发布2012-07-01实施东亚电力（厦门）有限公司发布前言为满足东亚电力（厦门）有限公司燃气轮机生产运行的需要，规范燃气轮机各项运行操作、事故预防和处理，根据《西门子燃气轮机运行与维护手册》、《西门子燃气轮机安装说明书》及《辅助系统运行与维护手册》等，在总结原规程和已有运行经验的基础上，修订出版本规程。
1.下列人员应熟悉、掌握该规程：生产副总、安生部经理、运行部经理、检修部经理。
值长、各专业工程师、主值、副值和巡检员。
化学专工、化验员和化学值班员应熟悉相关部分。
运行部其他岗位人员必须熟知、执行本规程的相关部分。
其他部门应熟悉、撑握该规程的人员由各部门自行规定。
2.本版规程主要修订根据近年来的使用情况和反馈，在2009年1月1日颁布的试用版基础上对机组保护、事故处理、日常操作维护等相关章节，进行了调整修订。
殷望各位在使用本规程过程，提出宝贵意见，以便随时更正及再版时修订。
3.本规程自2012年07月01日起开始执行，原试用版规程同时失效。
4.本规程解释权归东亚电力（厦门）有限公司生产运行部。
批准：屠建君审核：叶涌清修订：江贵生编写：唐源奉目录前言 ....................................................................................................................................... I I 第一章燃气轮机设备技术规范 (1)第一节燃气轮机技术规范 (1)1.1.1概况 (1)1.1.2燃气轮机设计性能参数 (1)1.1.3发电机主要技术参数 (2)第二节辅助系统技术规范 (3)1.2.1电气辅助设备技术规范 (3)1.2.2液压油系统 (5)1.2.3润滑油及顶轴油系统 (5)1.2.4罩壳通风系统 (6)1.2.5二氧化碳火灾保护系统 (6)1.2.6压气机进气系统 (6)1.2.7防喘放气系统 (6)1.2.8透平冷却空气系统 (7)1.2.9燃机天然气模块 (7)1.2.10危险气体检测系统 (7)第三节热工保护定值 (8)1.3.1燃机热工保护定值表 (8)1.3.2燃机自动停机 (12)1.3.3燃机其他报警说明 (13)第二章燃气轮机启动 (14)第一节燃气轮机启动条件 (14)2.1.1燃机启动的条件 (14)2.1.2下列情况禁止燃机启动 (15)第二节燃机正常启动前的准备 (16)2.2.1启动前的检查 (16)2.2.2电气准备工作 (16)2.2.3电气系统检查 (16)2.2.4天然气系统的检查 (17)2.2.5燃机本体的检查 (20)2.2.6压气机进气系统的检查 (20)2.2.7燃机罩壳通风系统的检查 (20)2.2.8润滑油/顶轴油系统的检查 (21)2.2.9燃机液压油及压缩空气系统检查 (21)2.2.10冷却水系统的检查 (22)2.2.11发电机氢油水系统检查 (23)2.2.12T3000系统准备 (23)第三节燃气轮机启动及并网带负荷 (24)2.3.1机组启动 (24)2.3.2启动过程 (24)2.3.3机组升速点火过程 (24)2.3.4并网与带负荷 (25)2.3.5燃机启动步骤 (25)2.3.6机组启动曲线 (30)第三章燃气轮机运行调整及日常操作维护 (33)第一节燃气轮机运行调整 (33)3.1.1运行控制 (33)3.1.2运行中的监视与检查 (33)第二节燃气轮机日常操作维护 (36)3.2.1辅机系统的操作通则 (36)3.2.2润滑油/顶轴油系统 (37)3.2.3密封油系统 (39)3.2.4液压油系统 (40)3.2.5燃机天然气模块 (41)3.2.6罩壳通风系统 (43)3.2.7压气机进气系统 (44)3.2.8压气机防喘放气系统 (45)3.2.9透平冷却密封空气系统 (46)3.2.10二氧化碳火灾保护系统 (46)第四章燃气轮机停运 (48)第一节燃机故障停机 (48)4.1.1紧急停机 (48)4.1.2紧急停机操作注意事项 (48)第二节燃机正常停机 (49)4.2.1下列情况将自动停机 (49)4.2.2下列情况应经值长同意后按正常停机操作 (49)4.2.3手动停机操作 (49)4.2.4停机过程中的注意事项 (49)4.2.5燃机停机步程序 (50)第三节盘车操作 (54)4.3.1正常盘车 (54)4.3.2高速盘车 (55)第四节压气机水洗 (57)4.4.1压气机水洗系统概述 (57)4.4.2压气机在线水洗 (57)4.4.3压气机离线水洗 (58)4.4.4水洗工作注意事项 (62)第五章燃气轮机事故处理 (63)第一节事故处理通则 (63)第二节燃气轮机事故原因及处理 (64)第三节燃气轮机辅助系统事故处理 (65)5.3.1泵与风机故障通用处理原则 (65)5.3.2润滑油系统 (65)5.3.3液压盘车系统 (67)5.3.4液压油系统 (67)5.3.5燃机天然气系统 (68)5.3.6防喘保护系统 (69)5.3.7罩壳通风系统 (69)5.3.8压气机进气处理系统 (70)5.3.9轴系温度和振动 (70)5.3.10电气故障 (70)5.3.11二氧化碳火灾保护系统 (72)第六章天然气系统运行规程 (73)第一节天然气的基本知识 (73)第二节天然气系统概述 (75)第三节天然气系统运行监视及维护 (79)第四节天然气系统事故处理 (82)附录：燃机启动前分系统检查项目清单 (86)第一章燃气轮机设备技术规范第一节燃气轮机技术规范1.1.1概况V94.3A（SGT5-4000F）型燃气轮机由上海电气&西门子公司联合设计制造。
GE燃气轮机运行规程
GE燃气轮机运行规程目录第一章燃气轮机技术规范及主要技术性能 (1)第二章燃气轮机辅助系统及操作 (4)第一节盘车与顶轴油系统 (4)第二节天然气前置模块系统 (6)第三节燃料模块系统 (11)第四节冷却与密封空气系统 (15)第五节加热和通风系统 (18)第六节压气机进气处理系统 (22)第七节二氧化碳火灾保护系统 (27)第八节危险气体检测系统 (33)第九节清吹空气系统 (34)第十节轴系振动管理(Bently)系统 (37)第三章机组水洗 (40)第一节水洗系统概述 (40)第二节在线水洗 (41)第三节离线水洗 (42)第四节水洗工作注意事项 (43)第四章事故处理 (45)第一节事故处理原则 (45)第二节紧急停机 (45)第三节着火 (46)第四节系统事故处理 (47)第五章附录 (54)第一章燃气轮机技术规范及主要技术性能1.概况本厂燃机为GE公司设计的MS9001FA系列PG9351FA重型、单轴燃气轮机，包括压气机、燃机透平、燃烧室和两个支撑轴承。
燃料为天然气，功率输出方式是冷端输出。
压气机为轴流式，由压气机转子和气缸组成。
在气缸中安装了18级压气机动、静叶,以及压气机进口可转导叶和出口导叶。
可转导叶用于限制启动期间的空气流量和提高联合循环部分负荷下的效率。
燃烧室为逆流分管型，共18个，布置在压气机排气缸外围，顺气流方向看为逆时针排列。
它包括燃料喷嘴、火花塞点火器、火焰探测器、联焰管和过渡段。
燃机透平有3级喷嘴和动叶，主要部件包括：喷嘴、动叶、转子、气缸、排气框架、排气扩压器、隔板和护环。
燃机单元中压气机和燃机转子均为盘鼓型，压气机转子通过18根长拉杆拉紧，燃机转子通过分段拉杆拉紧。
燃机转子由两个滑动轴承支撑，＃1轴承、＃2轴承均为可倾瓦轴颈轴承，位于转子两端，转子的轴向推力由双面轴向推力瓦轴承自行平衡。
这些轴承装在两个轴承壳内：＃2轴承箱位于透平排气框架中，由于该处温度高，因此设有轴承冷却风机对＃2轴承进行冷却和密封；＃1轴承位于压气机进气口。
燃气轮发电机组运行规程.

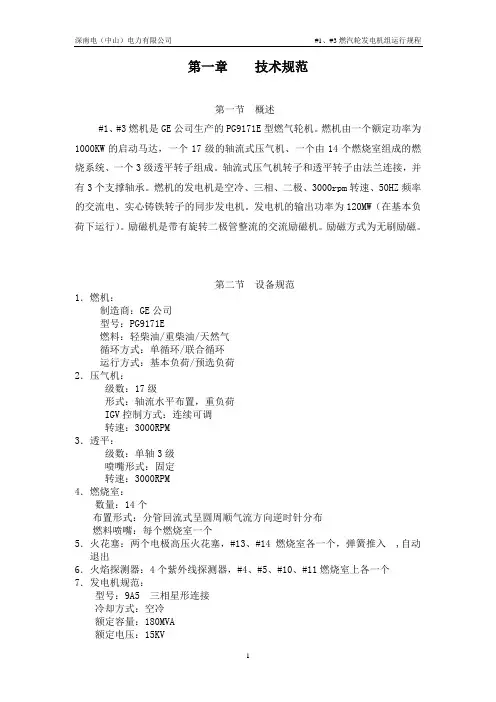

第一章技术规范第一节概述#1、#3燃机是GE公司生产的PG9171E型燃气轮机。
燃机由一个额定功率为1000KW的启动马达，一个17级的轴流式压气机、一个由14个燃烧室组成的燃烧系统、一个3级透平转子组成。
轴流式压气机转子和透平转子由法兰连接，并有3个支撑轴承。
燃机的发电机是空冷、三相、二极、3000rpm转速、50HZ频率的交流电、实心铸铁转子的同步发电机。
发电机的输出功率为120MW（在基本负荷下运行）。
励磁机是带有旋转二极管整流的交流励磁机。
励磁方式为无刷励磁。
第二节设备规范1．燃机：制造商：GE公司型号：PG9171E燃料：轻柴油/重柴油/天然气循环方式：单循环/联合循环运行方式：基本负荷/预选负荷2．压气机：级数：17级形式：轴流水平布置，重负荷IGV控制方式：连续可调转速：3000RPM3．透平：级数：单轴3级喷嘴形式：固定转速：3000RPM4．燃烧室：数量：14个布置形式：分管回流式呈圆周顺气流方向逆时针分布燃料喷嘴：每个燃烧室一个5．火花塞：两个电极高压火花塞，#13、#14燃烧室各一个，弹簧推入 ,自动退出6．火焰探测器：4个紫外线探测器，#4、#5、#10、#11燃烧室上各一个7．发电机规范：型号：9A5 三相星形连接冷却方式：空冷额定容量：180MVA额定电压：15KV额定电流：6543A功率因素：0.8冷却水温：27℃转速：3000rpm绝缘等级：F级频率：50HZ励磁电压：375V励磁电流：1031A8．励磁机规范：型号：6A8 三角形接法冷却方式：空冷W：506KWN：210VVN：2431AIN冷却水温：27℃转速：3000rpm绝缘：F级启励电压：61V启励电流：114A9．主变规范：型号：SF10-180000/220电压：242/15KV调压范围：242±2*2.5%KV电流：429.4/6928.2A频率：50HZ冷却方式：ONAN/ONAF(120/180MVA)联结组标号：Ynd11空载电流：0.07%空载损耗： 80.3KW负载损耗： 469.8KW第三节保护定值五．热工保护定值备注：QGP,1号机=0.965bar，3号机=0.689bar六、1＃燃机发变组继电保护配置及定值（含非电量部分）七．1＃燃机发电机继电保护配置及定值（G60）第二章辅机马达的启停一.辅助润滑油泵88QA自动控制电源开关在工作位,电源指示灯亮,操作选择把手应在“AUTO”位.启停情况开机过程中：透平转速≥95% 退出停机过程中：透平转速≤94% 投入保护启：以下任一条件满足时，88QA保护启动：（a）滑油箱温度LTOT1≤18℃（b）燃机转速≥0.31%时，压力开关63QA-2动作或VRP2出口压力QAP2≤2.8bar（c）燃机转速≤0.06%但燃机熄火不足14小时，压力开关63QA-2动作或VRP2出口压力QAP2≤2.8bar（d）燃机转速≤0.06%但选择了“COOLDOWN ON”靶标，压力开关63QA-2动作或VRP2出口压力QAP2≤2.8bar（e）燃机转速≤0.06%但未发停机令且未选择“COOLDOWNOFF”靶标，压力开关63QA-2动作或VRP2出口压力QAP2≤2.8bar保护停：滑油箱温度LTOT1>18℃且燃机转速≤0.06%且燃机已熄火14小时且已选择“COOLDOWN OFF”靶标且不在开机时的启停程序时手动控制电源开关在工作位,操作把手打在“MAN”位，投入；黄色工作灯亮，将操作把手打到“OFF”位，同时将开关退至检修位，退出二.应急滑油泵88QE自动控制电源开关在合闸位,电源指示灯亮,操作选择把手应在“OFF”位.,MARKV无低电压报警。
燃机运行规程..
江苏沙钢集团有限公司作业文件热电厂运行操作规程燃机运行规程编写：审核：批准：2006-01-01发布2006-06-01实施江苏沙钢集团有限公司发布燃气机运行规程第一章：设备及技术规范一.设备及技术规范1.燃气轮机型号: MS-251S主燃料: BFG辅助燃料:COG(稳燃及启动时增热用)额定功率:26.6MW(扣除煤气压缩机、压气机耗功)额定转速:4905r/min入口烟温:1104℃排烟温度:563℃排烟量:560.3t/h2.燃气轮机发电机型式：全封闭空冷式交流发电机额定功率: 26.6MW端电压:10.5KV功率因素:0.85励磁型式:交流无刷励磁额定转速:3000r/min频率:50HZ绝缘等级:F级3.混合煤气压缩机型式: 前4级静叶可调轴流式流量:147000m3/h（36000Kg/h）进口压力:6KPa进口温度:50℃出口压力:1.3MPa出口温度:361℃（10.5℃设计）4.空气压缩机型式:轴流式进口导叶:可调进口压力:常压进口温度:常温出口压力:1.23出口温度:385℃5.空气过滤器型式:滤筒加滤毯式阻损:637Pa过滤效率:99.97％过滤精度:0.3um6.煤气电除尘型式:湿式电除尘流量:141700 m3/h进口含尘量:5mg/m3进口含水量:20 mg/m3出口含尘量:1 mg/m3出口含水量:5 mg/m37.COG净化装置型式:干式流量:12500 m3/h进口杂质含量硫化氢:300mg/m3焦油:50 mg/m3苯类及轻油:4000 mg/m3出口杂质含量硫化氢:10mg/m3焦油:1 mg/m3苯类及轻油:1 mg/m38.COG加压机型号：2012W-40/24型号：2012W-40/24轴功率：450KW容积流量：40m3/min转速：420 r/min型式:对称平衡两列三级复动水冷流量:40Nm3/min出口温度:100℃出口压力:2.4MPa9.COG鼓风机10.主齿轮箱型号：SDN3321输入转速：5015 r/min输出转速: 3000/6462RPM速比：1/1.672. 1.288/111.启动电机型号：F6KT-H2额定功率：1500KW额定转速：1485 r/min额定电流：110A额定电压：10000V12.盘车电机型号：AF-SE额定功率：7.5KW额定转速：965 r/min额定电流：17A13.主润滑油泵型号：125-3LW3A05供油量：4200L/min工作压力：0.64MPa最小工作转速：1800 r/min 14.辅助润滑油泵电机型号：SF-TV额定功率：90KW额定电压：380V额定电流：160A额定转速：2960 r/min 15.事故润滑油泵电机型号：MCS-FCKLT额定功率：15KW额定电压：DC220V额定电流：82A额定转速：1800r/min16.辅助控制油泵电机型号：SF-TH额定功率：55KW额定电压：380V额定电流：102A额定转速：1480r/min17.润滑油冷油器型号：M20-MFM冷却面积：153.85m2第二章：燃机的起动与停止第一节：燃机的正常起动一.起始操作前的检查：1.综合检查（1）确认在GT装置内部和外围管道没有人在工作。
燃机运行规程-修订版
燃机运行规程-修订版Q/HPLT10400001—20234.5机组启动前的准备4.5.1启动前状态: 机组处于COOLDOWN ON 盘车状态，棘轮每3min拖动转子47度；若机组在启动前处于COOLDOWN OFF 下静止，需在机组开机前6小时开始盘车。
注：启动前进行燃机盘车有助于提高燃机运行的可靠性。
4.5.24.5.3接值长令：准备启动燃机，并对燃机进行启动前全面检查。
盘车应在启动前投入，至少运行一小时，盘车投入的步骤为：检查MCC盘126VDC电源柜中88HR、88QE已投入，合MCC盘上88QA、88QE及88HR电源，在电脑监视屏上“Cooldown Control”栏下选择“ON”，在弹出的对话框内选择“OK”。
检查88QA及盘车运行情况。
4.5.4 4.5.5 4.5.6 4.5.7在MCC中合88HQ、88VG、88BT、88TK—1、88TK—2、88IN、88QV及88FK电源。
确认MCC中110VDC盘里点火变压器电源上已投入，合23CR 开关,合保护盘电源。
在MCC中380VAC盘里，合充电器电源。
检查启动循环水泵5#或6#。
4.5.8检查天然气压力温度正常。
4.6启动模式4.6.14.6.24.6.34.6.4在机的电脑显示器上的Cable Select 栏下选择Enable ,默认为Enable。
在Fuel Select 栏下选择燃料种类为天然气Gas ，默认为Gas。
选择相应的启动方式。
在Mode Select 栏下选择启动方式，Crank、Fire或Auto。
无特殊要求，应选择Auto。
检查报警栏中的报警，若有影响起机的报警应点击Master Reset+OK键进行复位。
若仍有影响起机的报警应重新检查确认，直到消除报警。
4.6.5 模式选择完成，各辅机电机按启动前准备投入电源后，电脑显示器上Turbine Status 中应显示“READY TO START”。
气轮机运行规程
3．运行人员对常规设备巡回检查应按“设备巡回检查路线”的规定进行巡回检查。
4．巡回检查时要佩戴必要的工具、仪器，要根据不同的设备有区别地进行检查，采取看、听、摸、闻等方式进行，要注重实效，但必须执行安全规程，注意设备及人身安全。
5．进行巡回检查时，不得安排学徒工等不熟悉现场的人员。
(2) 对设备缺陷类问题，应及时填写“设备缺陷通知单”，并通知检修处理。
(3) 对于玩忽职守、流于形式，造成问题发现不及时，延误时机，造成事态扩大，影响生产安全、经济、稳定运行的，将按《事故调查规程》和《管理考核通则》等有关规定进行严肃处理。
第四章 运行现场交接班制度
运行交接班制度是保障生产连续、工作连续、设备安全稳定运行的重要手段，运行各岗位人员应认真遵守。
4．工作内容交接
交班者当班期间的主要工作交接班时应向接班者交接清楚，包括：
(1) 交班者发现的运行设备存在的缺陷以及采取的措施；
(2) 交班者当班期间较大操作内容（包括操作票）以及总结出的经验教训；
(3) 交班者当班期间按“设备定期试验倒换制度”进行的设备试验、倒换的设备及其操作，以及该工作中发现的问题、采取的措施、经验教训等；
(4) 交班者当班期间，检修工作人员的设备检修、改造、消缺等工作情况，包括办理的工作票、采取的安全措施、当前进度情况等；
(5) 交班者当班期间未完成需接班者延续性的工作；
(6) 上级安排的且交班时未完成的工作；
(7) 交班者当班期间设备、系统变化情况；
(8) 预计接班者需进行的操作。
5．其他
2．副司机负责机组附属设备的安全经济运行，按时完成各项定期切换和试验工作。
燃机运行规程_修订版
燃机运行规程1.适用范围本规程规定了琥珀蓝天天然气发电有限公司燃机运行技术标准，适用于燃机专业运行人员，是燃机专业运行人员操作的指导规范，燃机专业各运行人员应严格执行。
公司总经理、生产技术部经理、副经理、专业工程师、安监专职、生产技术部安全员、值长应熟知和贯彻本规程。
本规程规定了PG6581B型燃机的技术规范、运行参数、运行方式以及在启动、运行维护、停炉、事故处理及试验等方面的安全、经济、技术的要求和基本操作方法。
本规程适用于琥珀蓝天天然气发电有限公司燃机专业运行人员和检修、生产管理人员。
本规程和《燃机系统图》、《燃机标准操作票》、《运行巡回检查制度》配合使用。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
燃气轮机联合循环电站培训教材PG6581型燃机轮机说明书重型燃气轮机的运行与维护3.设备概述PG6581B快装式电站是紧凑的箱装燃气轮发电机组。
它的主体部分由控制室、燃气轮机、发电机三大部分组成。
其中燃气轮机及控制室分别装设于大型焊接底盘上。
为了户外安装及隔音、隔热的需要，在底盘上装有全天候罩壳。
发电机不设置底盘，直接安装在使用现场的基础上。
为了传动上的需要，在燃气轮机与发电机之间装有负荷齿轮箱。
负荷齿轮箱装在独立的底盘上。
根据户外安装的要求，在齿轮箱及发电机上加装了罩壳。
机组可以单独运行，作基本负荷或尖峰负荷发电之用，也可以和余热锅炉及汽轮机等设备一起,组成联合循环电站。
机组体积紧凑，占地面积小，辅助设备少。
电站设备的程序控制、检测保护全部采用电子电路，操作运行的自动化程度较高，需要的运行人员较少。
PG6581B快装式燃气轮机电站的主体由控制室、燃气轮机间和负载设备三大部分组成。
燃气轮机运行导则
燃气轮机运行导则一、启动与关机1.启动：按照操作手册，先检查燃气轮机的各项设备是否正常，确保燃气轮机的安全启动。
2.关机：在正常停机或紧急停机后，按照操作手册要求，关闭燃气轮机的燃料供应，确保相关设备完全停止运行。
二、燃气轮机的冷启动1.在冷启动前，应先确保燃气轮机及其辅助设备处于良好状态，并检查燃料供应是否充足。
2.按照操作手册进行冷启动操作，启动过程中要密切关注燃气轮机的各项参数变化。
三、燃气轮机的热启动1.在热启动前，应先确保燃气轮机及其辅助设备处于良好状态，并准备好所需的燃料。
2.按照操作手册进行热启动操作，启动过程中要密切关注燃气轮机的各项参数变化。
四、正常停机1.在正常停机前，应先通知相关人员，做好停机准备工作。
2.按照操作手册进行正常停机操作，停机过程中要密切关注燃气轮机的各项参数变化。
五、紧急停机1.在紧急情况下，应立即按照操作手册进行紧急停机操作。
2.紧急停机后，应立即检查燃气轮机的各项设备是否正常，如有需要，应进行维修和更换。
六、运行监控1.在燃气轮机运行过程中，应定期对其各项参数进行监控，如发现异常情况，应立即采取措施进行处理。
2.对燃气轮机的运行状态进行定期检查和维护，确保其正常运行。
七、燃烧室管理1.定期对燃烧室进行检查和维护，确保其清洁、完好。
2.对燃烧室的燃烧情况进行监控和管理，确保其燃烧效率和安全性。
八、燃料切换1.在燃料切换前，应先做好准备工作，了解切换流程和注意事项。
2.在燃料切换过程中，应缓慢进行，避免对燃气轮机造成冲击。
燃气轮机运行
燃气轮机运操作、维护规程目录一、设备及技术规范................................二、燃气轮机试验................................三、首次运行前的检查及准备工作 (12)四、投入运行后的起机前的检查及准备工作 (15)五、燃机启动操作................................六、建压及并网操作................................ .21116 16七、升降负荷及IBH 、IGV 调17八、切换操作 (18)九、停机操作 (18)十、运行维护 (19)十一、运行中的基本参数报警及遮断值 (21)十二、巡检内容及注意事项 (22)十三、运行中的一些故障及事故处理23 一、设备及技术规范1•燃气轮机⑴型号：PG6561B—L⑵该轮机为箱式燃气轮机发电机组，MS6000系列，单轴B型。
电机启动，燃烧热值为5577kj/m3的混合煤气，并可掺烧轻油，燃烧室为10 筒分管逆流布置，在10#、1#火焰筒上装有电点火器，在第2、3、7、8 火焰筒上装有紫外线火焰监视装置，各筒间靠联焰管连接。
全烧轻油时，满负荷燃料流量约14t/h,全烧混合煤气时，满负荷燃料流量为89370m3/h。
气体燃料压力2.44±0.31 Mpa。
润滑油采用32#透平油，油箱名义容量6235L。
进气系统采用自清式过滤器。
负荷齿轮采用法国FLANDER 速度比率为5133/3000的型式。
⑶级数：3级⑷结构：单轴重型⑸最高温度：1104C⑹运转速度：5133rpm⑺临界转速：第一级1658〜1877rpm,第二级3256〜3908rpm,第三级7049〜7360rpm⑻跳闸速度(机)：5730± 50rpm (5658rpm)⑼跳闸速度(电)：110%Ne( 5644rpm)2•压气机⑶压比：12⑷进口导叶：可调3.启动电机⑴型号：5K511JNA4A⑵电压：3000V⑶绝缘等级：F⑷频率：50HZ⑸使用条件：连续⑹制造者：美国纽约SchenectadyGE公司燃气轮机部4•辅助润滑油泵组油泵：⑴型号：4LYB —50⑵轴功率：23kw⑶流量：104m3/h⑷电机功率：30kw⑸压力：0.45Mpa⑹转速：2900rpm电机：⑴型号：YB200L1 —2⑵功率：30kw⑶防爆标志：EXPROOFMARKD II BT4⑷电压：380/660V⑸电流：56.9/32.9A⑹接法：△ /Y⑺防护等级：IP44⑻频率：50Hz5•应急润滑油泵组油泵：⑴型号：4LYB—22⑵轴功率：6.25kw⑶流量：56.8m3/h⑷电机功率：7.5kw⑸压力：0.234Mpa⑹转速：1750rpm电机：⑴型号：HP10⑵转速：1750rpm⑶电压：120v（DC）6.主雾化空气压缩机⑴型号：SCF—6⑵入口压力：149.5PSIA⑶入口温度：225°F (107 C)⑷出口压力：219.7PSIA⑸转速：4561rpm7•启动雾化空气压缩机⑴电机型号：5KE215ASP125K28.附件齿轮箱⑴型号：RCF—559•盘车液压油泵⑴电机型号：5BC79AE10⑵转速：1725rpm⑶ HP：3/4v⑷电流：115A10•主燃油泵⑴型号：DI2DZ —25011•润滑油过滤器⑴型号：HLY⑵流量：81.72m3/h⑶压差：0.017Mpa⑷压力：0.627Mpa⑸过滤精度：5^m ⑹工作温度：52C 12•控制油滤⑴型号：KL —200⑵压力：0.46Mpa⑶工作温度：100C⑷压差：0.05Mpa⑸过滤精度：33卩m 13•液力变扭器⑴型号：E6WAT⑵ GONGLV ：450kw⑶转速：2980rpm14•冷却风机⑴型号：C10F96⑵流量：2400m3/h⑶全压：18700Pa⑷主轴转速：2000r/min⑸原动机功率：37kw⑹介质比重：1.2kg/m315.油气分离器⑴型号：KYF —20 ⑵最大处理量：20m3/min⑶可除去油气中油粒杂质：2卩⑷设备工作压力进风口：0〜O.OOIMpa排风口：0.002〜0.007Mpa⑸设备工作温度：5〜60C⑹操作方式：自动/手动⑺排油方式：自动⑻设备加热器功率：300W AC220V 50Hz⑼电源电压：AC380V 50Hz 3①⑽最大装机容量：4.5Kw16•气体燃料规范⑴热值（低热值）⑵杂质17•液体燃料规范⑴种类：-20轻柴油⑵比重Di54：0.831g/cm3⑶运动粘度：4.81厘拖⑷苯胺点：76.5 C⑸闭口闪点：83 E⑹凝固点：-4C⑺灰份：无⑻机械杂质：无⑼水分：无⑽低位发热值：45475kj/kg18.发电机⑴型号：QFR-50-2⑵额定功率：50MW⑶额定电压：10.5KV⑷额定电流：3437A⑸额定功率因数：0.8⑹频率：50HZ⑺转速：3000r/min⑻极数：2⑼相数：3⑽接法：Y(11)绝缘等级/使用等级：F/B(13)满载时励磁电流：930A⑭)满载时励磁电压：207A(15)空载时励磁电流：295A19•燃机辅机设备名称与代号对照表88CR——启动电机88BT——燃机与辅机间冷却风机88HR——盘车液压棘轮泵电机88TK—1、2——1#、2#排气缸冷却风机88QA——辅助润滑油泵电机88QE——应急润滑油泵电机88QV——油气分离器电机88VF——发电机间通风机88VG—1、2——1#、2#负荷齿轮箱通风机电机88VL——气体燃料阀站通风机88AB——启动雾化空气压缩机电机88DM——洗涤剂泵电机88TW——主清洗泵电机88IN—1、2——88TK—1、2 隔声罩通风电机23HA——辅助间空间加热器23HG——发电机与励磁机加热器23HT——燃机间空气加热器23QT——润滑油箱加热器20CB—1——压气机放气电磁阀20CF――燃油泵电磁离合器20FL—1 ――燃油截止阀电磁阀20TV——可转导叶电磁阀20CS-1――启动离合器电磁阀20TU――液力变扭器电磁阀20AB ――雾化空气增压管封闭阀燃气轮发电机组使用的主要控制及显示元件和辅机设备的汇总见表一 1各元件、设备所在的管路系统代号含义见表一1,缩写符号含义见表一2 表1 管路系统代号含义表2 缩写符号含义（n）-括号内的数字n表示触点组数CES常闭，辅助触点，为电气上独立型OEC常开，辅助触点，为电气上公共型OES常开，辅助触点，位电气上独立型。
电力安全生产管理规程-燃气轮机的运行与检修-燃气轮机组的运行
燃气轮机组的运行1 燃气轮机运行中，轮机间、扩压间、燃气模块仓门应关闭，严禁进入；CO2灭火系统应正常投用，CO2灭火系统故障无法投用时禁止启动燃气轮机。
燃气轮机各冷却、通风风机应正常投入，燃气轮机运行中燃机间等高温区域不得残留有任何可燃物。
2 燃气轮机运行中，危险气体检测系统应投用并各检测器工作正常。
危险气体检测系统故障或危险气体浓度高报警时，应禁止启动机组。
3 燃气轮机每次启动时，应能通过阀门泄漏试验程序以保证燃料管道阀门严密性好；泄漏试验程序的参数不应随意更改，如有需要，需得到单位主管生产的领导（总工程师）批准，同时记录原因及有关数据。
4 燃气轮机启动过程中，应严格控制汽轮机应力数据，控制升负荷速率，防止汽轮机本体过应力发生变形或开裂。
5 对排气温度分散度严密监视和严格控制，当分散度较大时，应做好记录分析，观察发展趋势，必要时可通过调整负荷来控制分散度。
在确认排气温度测点正常的情况下，应停机对燃烧部件进行检查、维修。
6 燃气轮机停机后，应检查各风机按程序正常停用，不得强制打开燃机间冷却风机或打开仓门，避免外缸过度冷却导致气缸变形，进而引起动静碰磨。
7 若轮机间发生火灾，机组应立即停机，在CO2喷射灭火期间严禁打开燃机间和扩压间仓门，运行人员应确认燃气轮机相关风机停用，否则应强制停用风机。
8 防止压气机出现喘振情况，在机组运行的各阶段，检查IGV 能按照逻辑设定正确调节开度，无卡涩现象。
一旦发现IGV 开度异常，应根据情况立即暂停启停操作，及时处理。
机组启动时若发现防喘阀无法正常开启，应立即停机处理。
9 为了防止燃机动静碰擦及大轴弯曲，机组启、停盘车时间应执行制造厂的有关规定。
机组在停机过程中进入盘车状态后，检查轮机间的门应全部关闭，冷却风机按照正常程序停用，不准手动开出轮机间冷却风机进行冷却。
不得过早改为高速盘车对机组进行强制冷却。
10机组启动过程阀门泄漏试验、清吹程序应能按规定自动执行，点火失败后重新启动，应再次执行清吹程序后方能进行点火，不能直接执行点火程序。
燃气轮机运行规程
安中国际石油有限公司电力部PG6581B型燃气轮发电机组运行规程（试行）二0一二年一月目录第一篇燃气轮机第一章设备规范及特点第一节机组规范及重要特性------------------------------------4 第二节燃机主体设备规范及特性------------------------------4 第三节--辅机设备规范及特性-------------------------------------5第二章然机的起动准备第一节起动前的准备中作---------------------------------------12 第二节各管路起动前的状态检查--------------------------------12第三章辅机的运行第一节关于辅机的运行------------------------------------------14 第二节辅机的运行与监视---------------------------------------14 第三节辅机的停运------------------------------------------------15 第四节--特殊运行----------------------------------------------------15第四章然机的运行第一节起动前的状态---------------------------------------------15 第二节燃机起动开速过程---------------------------------------15 第三节同期并网---------------------------------------------------17 第四节自动加负荷------------------------------------------------17 第五节燃料切换---------------------------------------------------18 第六节重油及抑钒剂系统的运行------------------------------18第七节燃机的正常停机------------------------------------------20 第八节燃机的主要参数------------------------------------------20 第九节运行中的检查---------------------------------------------22第五章然机的特殊操作第一节燃机的手动操作------------------------------------------23 第二节燃机的特殊运行------------------------------------------24 第三节燃机的保护试验------------------------------------------24 第四节滤网切换---------------------------------------------------26第六章压气机与透平的清洗第一节压气机与透平的水洗------------------------------------27 第二节燃机水洗周期---------------------------------------------29 第三节燃机冷拖方法和相关要求------------------------------29第七章事故处理第一节事故处理的一般原则------------------------------------30 第二节报警信息处理表------------------------------------------33第八章燃机的正常维护第一节燃机的正常保养------------------------------------------48 第二节维护保养周期---------------------------------------------48第二篇发电机第一节发电机设备规范及主要特性-------------------------------------49第二节燃气轮机运行规程第一篇燃气轮机第一章设备规范及特性本规程规定了PG6581B型燃气轮发电机组的技术规范、特性、运行、起动、停止、水洗、事故处理及燃机的正常维护的有关规定。
燃机运行规程
孟加拉锡莱特BPDB电厂150MW简单循环机组燃机运行手册孟加拉锡莱特BPDB电厂发布目录1范围 (1)2引用标准 (1)3技术职能 (1)4技术内容与要求 (1)4.1燃气轮机组的技术规范和特性 (1)4.2燃气轮机的启动 (5)4.3燃气轮机的正常维护 (10)4.4燃气轮机的正常停机 (14)4.5燃气轮机辅助设备 (15)4.6燃气轮机事故处理 (26)前言本规程根据现行有关标准，电力技术法规，电业安全工作规程，以及厂家说明书和孟加拉锡莱特BPDB150MW简单循环电厂设备实际情况以及厂家提供的安装操作使用维护说明书、图纸编写而成。
本规程在BPDB电厂项目正式实施后仍有待更进一步的完善，此版本为试行本。
本运行维护手册由锡莱特150MW级简单循环燃气电厂提出并归口。
本运行维护手册起草单位：中国华电集团发电运营有限公司。
本运行维护手册主要起草人：刘岩。
本运行维护手册主要审查人：颜景祯。
本运行维护手册批准人：潘守瑞。
本运行维护手册于2011年6月首次发布。
燃机运行手册1范围本标准规定了孟加拉锡莱特150MW简单循环电厂燃机设备的操作规范及热力设备在正常运行和启动过程中和监督、控制标准及控制方法。
本标准适用于孟加拉锡莱特150MW简单循环电厂燃机及热力系统运行操作。
2引用标准本规程根据现行部颁标准，电力技术法规，电业安全工作规程，以及厂家说明书及我厂设备实际情况，安装操作使用维护说明书、图纸编写而成。
3技术职能为了保证孟加拉锡莱特150MW简单循环电厂燃机及其附属设备、系统安全运行制订本标准，本标准作为上述设备系统正常运行中所有操作和调整的技术依据。
4技术内容与要求4.1燃气轮机组的技术规范和特性4.1.1燃气轮机组的概述V94.2型燃气轮机是重型单缸设计的燃气轮机，压气机和透平用同一根轴。
该燃气轮机的主要优点和特点是：1）外部燃烧的一对大型筒型燃烧室，每个有8个燃烧器，可以燃烧从低热值到高热值的多种燃料。
SGT5-4000F燃机运行规程
EAST ASIA POWER（XIAMEN）CO.，LTD 东亚电力（厦门）有限公司技术标准西门子SGT5-4000F型燃气轮机运行规程（试行版）2008-12-10发布2009-01-01实施东亚电力（厦门）有限公司前言为满足东亚电力有限公司燃气轮机生产运行的需要，规范燃气轮机各项运行操作、事故预防和处理，根据《西门子燃气轮机运行与维护手册》、《西门子燃气轮机安装说明书》及《辅助系统运行与维护手册》等，结合国内同机型兄弟电厂已有运行经验，制订本规程。
1.下列人员应熟悉、掌握该规程：生产副总、总工程师、运行经理、检修经理。
值长、各专业工程师、主值、副值和巡检。
化学专工、化验员和化学值班员应熟悉相关部分。
运行部其他岗位人员必须熟知、执行本规程的相关部分。
其他部门应熟悉、撑握该规程的人员由各部门自行规定。
2.本规程应在实践中补充修正由于编者水平和时间有限，本规程中不妥、疏误之处在所难免。
殷望各位指正，以便即时更正及再版时修订。
3.本规程自2009年01月01日起开始执行。
4.本规程解释权归东亚电力（厦门）有限公司生产运行部。
批准：屠建君审核：叶涌清编写：唐源奉目录第一章燃气轮机设备技术规范 (1)第一节燃气轮机技术规范 (1)1.1.1 概况 (1)1.1.2 燃气轮机设计性能参数 (1)1.1.3 发电机主要技术参数 (2)第二节辅助系统技术规范 (3)1.2.1 电气辅助设备技术规范 (3)1.2.2 液压油系统 (4)1.2.3 润滑油及顶轴油系统 (5)1.2.4 罩壳通风系统 (5)1.2.5 二氧化碳火灾保护系统 (6)1.2.6 压气机进气系统 (6)1.2.7 燃机天然气模块 (6)1.2.8 危险气体检测系统 (6)第三节热工保护定值 (7)1.3.1 燃机热工保护定值表 (7)1.3.2 燃机其他报警说明 (10)第二章燃气轮机启动 (11)第一节燃气轮机起动条件 (11)2.1.1 燃机启动的条件 (11)2.1.2 下列情况禁止燃机启动 (11)第二节燃机正常启动前的准备 (12)2.2.1 启动前的检查 (12)2.2.2 电气准备工作 (13)2.2.3 现场检查 (13)2.2.4 OT系统的检查 (18)2.2.5 T3000系统准备 (21)第三节燃气轮机起动及并网带负荷 (21)2.3.1 机组启动 (21)2.3.2 启动过程中辅助设备的投入 (22)2.3.3 机组升速过程 (22)2.3.4 并网与带负荷 (22)2.3.6 机组启动曲线 (27)第三章燃气轮机运行调整及日常操作维护 (30)第一节燃气轮机运行调整 (30)3.1.1 运行控制 (30)3.1.2 运行中的监视与检查 (30)3.1.3 IGV操作 (32)3.1.4 厂用电运行 (33)第二节燃气轮机日常操作维护 (33)3.2.1 辅机系统的操作通则 (33)3.2.2 润滑油顶轴油系统 (34)3.2.3 液压油系统 (37)3.2.4 燃机天然气模块 (38)3.2.5 冷却与密封空气系统 (39)3.2.6 罩壳通风系统 (40)3.2.7 压气机进气系统 (41)3.2.8 二氧化碳火灾保护系统 (42)3.2.9 危险气体检测系统 (44)第四章燃气轮机停运 (45)第一节燃机故障停机 (45)4.1.1 紧急停机 (45)4.1.2 故障停机 (46)4.1.3 非正常停机 (47)第二节燃机正常停机 (48)4.2.1 正常停机的准备 (48)4.2.2 停机操作 (48)4.2.3 停机过程中的注意事项 (48)4.2.4 燃机停机步程序 (48)第三节盘车操作 (50)4.1.1 正常盘车 (50)4.1.2 高速盘车 (50)第四节燃机水洗 (51)4.4.1 水洗系统概述 (51)4.4.2 在线水洗 (51)4.4.3 离线水洗 (52)4.4.5 燃机水洗排污 (53)第五章燃气轮机事故处理 (54)第一节事故处理通则 (54)第二节火灾处理 (55)5.2.1 燃气轮机设备着火 (55)5.2.2 燃气系统着火 (55)5.2.3 燃机或生产现场着火 (55)5.2.4 灭火方法 (55)第三节辅助设备（泵）故障 (56)5.3.1 下列情况应立即停泵 (56)5.3.2 下列情况应先启动备用泵 (56)5.3.3 设备运行中跳闸 (56)第四节燃气轮机事故原因及处理 (58)第五节燃气轮机系统事故处理 (60)5.5.1 润滑油系统 (60)5.5.2 液压油系统 (61)5.5.3 本体燃料系统 (62)5.5.4 防喘保护系统 (63)5.5.5 罩壳通风系统 (63)5.5.6 压气机进气处理系统 (64)5.5.7 二氧化碳火灾保护系统 (65)5.5.8 轴系振动 (65)5.5.9 排气系统报警 (66)5.5.10 电气故障 (66)第六章天然气系统运行规程 (68)第一节天然气的基本知识 (68)第二节天然气系统概述 (70)第三节天然气系统运行监视及维护 (75)第四节天然气系统事故处理 (78)附录：燃机启动前检查项目 (83)第一章燃气轮机设备技术规范第一节燃气轮机技术规范1.1.1概况SGT5-4000F（原V94.3A）型燃气轮机由西门子KWU公司设计制造。
燃气轮机运行规程
燃气轮机运操作、维护规程根据以前CCPP联合循环发电技术工作五年经验编写。
本稿耐本人编写如有雷同存属巧合。
目录一、设备及技术规范 (2)二、燃气轮机试验 (11)三、首次运行前的检查及准备工作 (12)四、投入运行后的起机前的检查及准备工作 (15)五、燃机启动操作 (16)六、建压及并网操作 (16)七、升降负荷及IBH、IGV调整 (17)八、切换操作 (18)九、停机操作 (18)十、运行维护 (19)十一、运行中的基本参数报警及遮断值 (21)十二、巡检内容及注意事项 (22)十三、运行中的一些故障及事故处理 (24)一、设备及技术规范⒈燃气轮机⑴型号：PG6561B—L⑵该轮机为箱式燃气轮机发电机组，MS6000系列，单轴B型。
电机启动，燃烧热值为5577kj/m3的混合煤气，并可掺烧轻油，燃烧室为10筒分管逆流布置，在10#、1#火焰筒上装有电点火器，在第2、3、7、8火焰筒上装有紫外线火焰监视装置，各筒间靠联焰管连接。
全烧轻油时，满负荷燃料流量约14t/h，全烧混合煤气时，满负荷燃料流量为89370m3/h。
气体燃料压力2.44±0.31Mpa。
润滑油采用32#透平油，油箱名义容量6235L。
进气系统采用自清式过滤器。
负荷齿轮采用法国FLANDER速度比率为5133/3000的型式。
⑶级数：3级⑷结构：单轴重型⑸最高温度：1104℃⑹运转速度：5133rpm⑺临界转速：第一级1658～1877rpm，第二级3256～3908rpm，第三级7049～7360rpm⑻跳闸速度（机）：5730±50rpm（5658rpm）⑼跳闸速度（电）：110%Ne（5644rpm）⒉压气机⑴型式：轴流式⑵级数：17⑶压比：12⑷进口导叶：可调⒊启动电机⑴型号：5K511JNA4A⑵电压：3000V⑶绝缘等级：F⑷频率：50HZ⑸使用条件：连续⑹制造者：美国纽约Schenectady GE公司燃气轮机部⒋辅助润滑油泵组油泵：⑴型号：4L YB—50⑵轴功率：23kw⑶流量：104m3/h⑷电机功率：30kw⑸压力：0.45Mpa⑹转速：2900rpm电机：⑴型号：YB200L1—2⑵功率：30kw⑶防爆标志：EXPROOFMARKDⅡBT4⑷电压：380/660V⑸电流：56.9/32.9A⑹接法：Δ/Y⑺防护等级：IP44⑻频率：50Hz⒌应急润滑油泵组油泵：⑴型号：4L YB—22⑵轴功率：6.25kw⑶流量：56.8m3/h⑷电机功率：7.5kw⑸压力：0.234Mpa⑹转速：1750rpm电机：⑴型号：HP10⑵转速：1750rpm⑶电压：120v（DC）⒍主雾化空气压缩机⑴型号：SCF—6⑵入口压力：149.5PSIA⑶入口温度：225o F（107℃）⑷出口压力：219.7PSIA⑸转速：4561rpm⒎启动雾化空气压缩机⑴电机型号：5KE215ASP125K2⒏附件齿轮箱⑴型号：RCF—55⒐盘车液压油泵⑴电机型号：5BC79AE10⑵转速：1725rpm⑶HP：3/4v⑷电流：115A⒑主燃油泵⑴型号：DI2DZ—250⒒润滑油过滤器⑴型号：HLY⑵流量：81.72m3/h⑶压差：0.017Mpa⑷压力：0.627Mpa⑸过滤精度：5μm⑹工作温度：52℃⒓控制油滤⑴型号：KL—200⑵压力：0.46Mpa⑶工作温度：100℃⑷压差：0.05Mpa⑸过滤精度：33μm⒔液力变扭器⑴型号：E6WAT⑵GONGLV ：450kw⑶转速：2980rpm⒕冷却风机⑴型号：C10F96⑵流量：2400m3/h⑶全压：18700Pa⑷主轴转速：2000r/min⑸原动机功率：37kw⑹介质比重：1.2kg/m3⒖油气分离器⑴型号：KYF—20⑵最大处理量：20m3/min⑶可除去油气中油粒杂质：2μ⑷设备工作压力进风口：0～0.001Mpa排风口：0.002～0.007Mpa⑸设备工作温度：5～60℃⑹操作方式：自动/手动⑺排油方式：自动⑻设备加热器功率：300W AC220V 50Hz⑼电源电压：AC380V 50Hz 3Φ⑽最大装机容量：4.5Kw⒗气体燃料规范⑴种类：-20轻柴油：0.831g/cm3⑵比重D154⑶运动粘度：4.81厘拖⑷苯胺点：76.5℃⑸闭口闪点：83℃⑹凝固点：-4℃⑺灰份：无⑻机械杂质：无⑼水分：无⑽低位发热值：45475kj/kg⒙发电机⑴型号：QFR-50-2⑵额定功率：50MW⑶额定电压：10.5KV⑷额定电流：3437A⑸额定功率因数：0.8⑹频率：50HZ⑺转速：3000r/min⑻极数：2⑼相数：3⑽接法：Y⑾绝缘等级/使用等级：F/B⒀满载时励磁电流：930A⒁满载时励磁电压：207A⒂空载时励磁电流：295A⒚燃机辅机设备名称与代号对照表88CR——启动电机88BT——燃机与辅机间冷却风机88HR——盘车液压棘轮泵电机88TK—1、2——1#、2#排气缸冷却风机88QA——辅助润滑油泵电机88QE——应急润滑油泵电机88QV——油气分离器电机88VF——发电机间通风机88VG—1、2——1#、2#负荷齿轮箱通风机电机88VL——气体燃料阀站通风机88AB——启动雾化空气压缩机电机88DM——洗涤剂泵电机88TW——主清洗泵电机88IN—1、2——88TK—1、2隔声罩通风电机23HA——辅助间空间加热器23HG——发电机与励磁机加热器23HT——燃机间空气加热器23QT——润滑油箱加热器20CB—1——压气机放气电磁阀20CF——燃油泵电磁离合器20FL—1——燃油截止阀电磁阀20TV——可转导叶电磁阀20CS—1——启动离合器电磁阀20TU——液力变扭器电磁阀20AB——雾化空气增压管封闭阀燃气轮发电机组使用的主要控制及显示元件和辅机设备的汇总见表—1 各元件、设备所在的管路系统代号含义见表—1，缩写符号含义见表—2二、燃气轮机实验⒈超速试验⑴机械超速试验在下列情况下应做机械超速试验：①燃机停止运行两个月以上时间，再次启动前②超速螺栓调整后③机组大修后④涉及超速实验的部件及控制程序检修、改动后⑤每年进行一次试验步骤：①燃机空载运行②试验中，转速测量的最大误差不超过0.25%③对超速螺栓进行检查，应无锈蚀和卡塞现象④机组启动至额定转速（全速空栽），并稳定运行30分钟，3分钟内轮间温度变化不超过1℃。
第一部分-燃气轮机运行规程(第三版)
华能南京金陵发电有限公司390MW燃气-蒸汽联合循环机组运行规程燃气轮机分册(第三版)二零一一年十月前言华能南京金陵发电有限公司2³390MW燃气—蒸汽联合循环机组运行规程第三版是根据国家有关电力法规、制造厂提供的有关资料，在第二版运行规程的基础上，结合#1、2机组投产四年多来的运行经验，经燃机发电部全体人员的共同努力编写出来的。
与第二版运行规程相比，第三版运行规程根据现场设备异动、技术改造情况进行了修订，并将二十五项反措以及运行补充规定融入到规程中，使之更加完善和全面，也更能指导运行人员的运行操作。
燃气—蒸汽联合循环机组的运行人员应认真学习本规程，上岗前需经考试合格。
各级有关人员也应熟悉并严格执行本规程。
本规程编写过程中，得到了公司领导、相关部门同仁的大力支持和指导，在此一并表示感谢。
本规程自颁布之日起生效。
编写：章焰、沙俊辉、卢俊、章恂初审：李晓冬审核：冯宝信批准：目录第一章燃气轮机技术规范及主要技术性能 (1)第二章燃气轮机辅助系统及操作 (4)第一节盘车与顶轴油系统 (4)第二节天然气前置模块系统 (6)第三节燃料模块系统 (11)第四节冷却与密封空气系统 (15)第五节加热和通风系统 (18)第六节压气机进气处理系统 (22)第七节二氧化碳火灾保护系统 (27)第八节危险气体检测系统 (33)第九节清吹空气系统 (34)第十节轴系振动管理(Bently)系统 (37)第三章机组水洗 (40)第一节水洗系统概述 (40)第二节在线水洗 (41)第三节离线水洗 (42)第四节水洗工作注意事项 (43)第四章事故处理 (45)第一节事故处理原则 (45)第二节紧急停机 (45)第三节着火 (46)第四节系统事故处理 (47)第五章附录 (54)第一章燃气轮机技术规范及主要技术性能1.概况本厂燃机为GE公司设计的MS9001FA系列PG9351FA重型、单轴燃气轮机，包括压气机、燃机透平、燃烧室和两个支撑轴承。
燃气轮机运行规程
燃气轮机运行规程一、操作人员必须经过专业培训并取得相关资格证书，方可操控燃气轮机。
二、操作人员在操作燃气轮机前，需对设备进行全面检查，确保设备完好无损。
三、在启动燃气轮机前，需确保供气系统、动力输出系统、润滑系统等各个部件运行正常，无异常声音或震动。
四、在启动燃气轮机前，需先打开主气阀，然后逐渐加大燃气输入量，确保燃气轮机平稳启动。
五、在燃气轮机启动后，需注意监控各个参数，包括燃气压力、排气温度、润滑油压力等，确保在安全范围内。
六、在正常运行期间，需要定期检查各个部件的运行状态，确保设备在最佳状态下运行。
七、在停机前，需逐步减小燃气输入量，等待燃气轮机平稳停机后，再关闭主气阀。
八、定期对燃气轮机进行维护保养工作，包括更换滤芯、清洗燃气管道、检查润滑系统等，以确保设备的长期稳定运行。
九、在发现燃气轮机有异常声音、震动或参数偏离时，需及时停机并进行检修。
十、禁止未经授权的人员擅自操作燃气轮机，严格按照规程操作以确保设备的安全稳定运行。
十一、在燃气轮机运行期间，操作人员必须保持警觉，随时密切关注各项运行参数，确保设备处于安全状态下运行。
十二、操作人员必须遵守工作制度和安全操作规程，不得擅自更改设备运行参数或进行未经授权的操作。
十三、在燃气轮机运行期间，需保持设备周围的通风畅通，防止因燃气泄漏引发安全事故。
十四、在操作燃气轮机时，操作人员需穿戴适当的防护装备，如安全帽、护目镜、耳塞等，以确保自身安全。
十五、在燃气轮机运行期间，需经常清理设备周围的杂物和油污，保持工作环境整洁，减少安全隐患。
十六、定期进行应急演练，培训操作人员应对突发事件的处理能力，确保在紧急情况下能够快速、有效地采取措施。
十七、对于燃气轮机的停机维护，需严格按照相关规程进行，确保设备在停机维护期间不会对生产设施和员工造成影响。
十八、对燃气轮机进行定期检修和保养时，需关闭相应的阀门和开关，并进行必要的安全措施，以确保人员和设备的安全。
十九、禁止在燃气轮机附近吸烟或使用明火，以及携带易燃、易爆物品，确保设备周围的安全环境。
燃气轮机规程
胜利石油管理局电力管理总公司企业标准Q/SGD0036——1999代替Q/SGD0036——91PG6531燃气轮机发电机组运行规程——————————————————————————————————————1 范围本标准规定了PG6531燃气轮机发电机组的性能、主要设备参数及运行操作、事故处理等内容。
本标准适用于PG6531燃气轮机发电机组运行操作。
2 机组的性能2.1 燃气轮机技术性能规范2.1.1 制造厂:英国JBE公司2.1.2 型号: PG65312.1.3 燃料: 天燃气轻油重油2.1.4 带基本负荷时的技术性能指标（环境温度为15℃,大气压力为1013.2帕，燃料：天然气）2.1.5 发电机输出功率:37.18MW2.1.6 效率(低发热值)32.32%2.1.7 透平进口温度:1200℃2.1.8 透平排气温度:543℃2.1.9 透平排气流量:134.8kg/s2.2 主要设备规范2.2.1 压气机2.2.1.1 型式:轴流式2.2.1.2 转子结构:圆盘和直通螺栓2.2.1.3 转速:5100转/分2.2.1.4 级数:17级2.2.1.5 压比:14.07bar（表压）2.2.1.6 进气压力:1013.2帕2.2.1.7 空气流量:138bar2.2.2 燃烧室2.2.2.1 型式:分管逆流式胜利石油管理局电力管理总公司1999—01—10批准 1999—04—06实施2.2.2.2: 数量10个2.2.2.3 点火装置:二个电火花塞2.2.2.4 燃料种类:天燃气轻油重油2.2.3 透平2.2.3.1 型式:单轴、轴流、冲动式2.2.3.2 转速:5100转/分2.2.3.3 级数:3级2.2.3.4 转子结构:;圆盘和直通螺栓2.2.3.5 进气温度:1200℃2.2.4 起动电机2.2.4.1 功率:373kW2.2.4.2 极数:2级2.2.4.3 电源：6000伏、3相、50HZ 2.2.4.4 型式:鼠笼式2.2.4.5 转速:2982转/分2.2.4.6 绝缘等级 F级绝缘2.2.5 负荷齿轮箱2.2.5.1 输入转速:5100转/分2.2.5.2 输出转速:3000转/分2.2.5.3 滑油压力:1.76bar2.2.6 滑油油箱2.2.6.1 容量:6440升（1700美制加仑）2.2.7 滑油加热器23QT2.2.7.1 型式:浸入式电阻加热器2.2.7.2 电源:110ｖ2.2.7.3 功率:15KW2.2.7.4 数量:2只2.2.8 主液压泵2.2.8.1 型式:柱塞式2.2.8.2 转速:1415转/分2.2.8.3 工作压力:84.4bar2.2.8.4 流量:68.4升/分2.2.8.5 出口压力:89.65±1.76bar 2.2.8.6 驱动装置:辅助齿轮箱2.2.9主滑油泵2.2.9.1 型式:离心泵2.2.9.2 转速:1415转/分2.2.9.3 工作压力:4.48bar2.2.9.4 流量:1739升/分2.2.9.5 驱动装置:辅助齿轮箱2.2.10 辅助滑油泵2.2.10.1 型式:离心式2.2.10.2 转速:2950转/分2.2.10.3 工作压力:4.48bar2.2.10.4 流量:1360升/分2.2.10.5 驱动装置:交流电机88QA,功率为29.83kW,电压为380ｖ2.2.11 应急滑油泵2.2.11.1 型式:离心式2.2.11.2 转速:1500转/分2.2.11.3 工作压力:2.07bar2.2.11.4 流量:2.2.11.5 驱动装置:直流电机88QE, 功率为7.46KW(125V、DC）2.2.12 液压棘轮泵2.2.12.1 型式:齿轮泵2.2.12.2 转速:1725转/分2.2.12.3 工作压力:94.9bar2.2.12.4 流量:5.7升/分2.2.12.5 驱动装置:直流电机88HR, 功率为0.56kw(115ｖ、DC) 2.2.14 冷却风扇2.2.14.1 型式:轴流叶片风扇2.2.14.2 转速:720转/分2.2.14.3 功率:11kW ；电压：380ｖ2.2.14.4 台数:3台2.2.14.5 驱动装置:交流电机88FC—188FC—288FC—32.2.15 辅机间加热器23HA2.2.15.1 功率:12.5kW2.2.15.2 电压:380V2.2.15.3 电流;10.43A2.2.16 透平间加热器23HT2.2.16.1 功率:12.5aKW2.2.16.2 电压:380V2.2.16.3 电流:10.43A2.2.17 起动电机加热器23CR2.2.17.1 功率:200W2.2.17.2 电压:220V（单相）2.2.18 起动爪式离合器CSL型式:爪式液压啮合,弹簧分离靠传输的扭矩维持啮合2.2.19 扭矩传送器和逆向转齿轮（液力变扭器）2.2.19.1 型式:双盘式4—SGE1607MS8502.2.19.2 进口导叶片系统油缸:双动式2．2．20 主燃油泵2．2．20．1 型式：螺杆泵2．2．20．2 转速：1884转/分2．2．20．3 进口压力：1.04——6.21BARG 2．2．20．4 额定流量：80GPM或282LPM2．2．20．5 驱动装置：辅助齿轮箱2．2．21 油量分配器2.2.21.1 额定流量：2.9升/秒2.2.21.2 数量：10Y2.2.22 主雾化空气压缩机2.2.22.1 型式：离心式2.2.22.2 进口压力：147PS1A2.2.22.3 进口温度：2250F2.2.22.4 排气压力：221.3/261 PSIG2.2.22.5 最大工作压力：500PSIG2.2.22.6 最大工作温度：500F2.2.23 气体燃料处理装置2.2.23.1 进口流量:672000NM3/DAY（标2.2.23.2 米3/日）2.2.23.2 进口压力:26.28bar绝对压力2.2.23.3 进口温度:10℃（最小）2.2.23.4 出口压力:20bar绝对压力（最小）2.2.23.5 出口温度:70℃2.2.23.6 每台燃机进气额定流量:2.2.23.6.1 最小:2800NM3HR（标米3/小时）2.2.23.6.2 最大:14000NM3/HR（标米3/小时）2.2.23.6.3 日:336000NM3/日2.2.24 气体燃料处理装置立式分离器2.2.24.1 设立直径:800毫米2.2.24.2 设立压力:31bar2.2.24.3 设立温度:70℃（1580F）2.2.24.4 工作压力:26——28bar2.2.24.5 工作温度:25——32℃（770F—870F）2.2.25 气体燃料处理装置立式分离器过滤器2.2.25.1 设计压力:31bar绝对压力2.2.25.2 设计温度:150℃（3020F）2.2.25.3 工作压力:26—28bar2.2.25.4 工作温度:70℃（1580F）2.2.26 气体燃料加热炉工作任务:将分子量为18.9—23,气体流量为672000（标米/日）的气体燃料从10℃加热到70℃以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

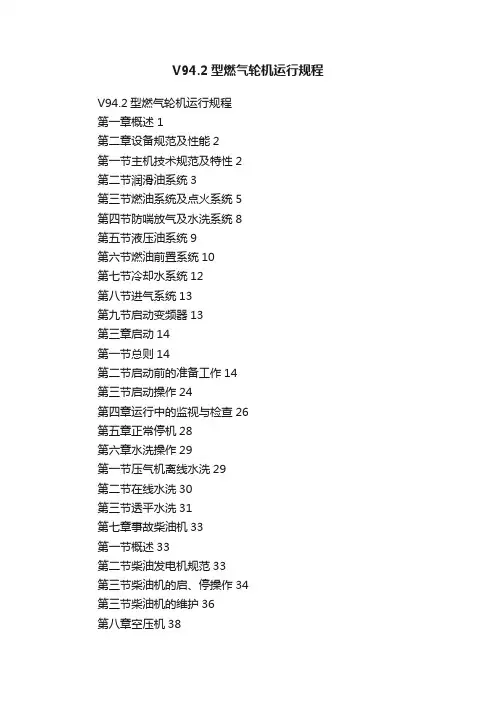

V94.2型燃气轮机运行规程第一章概述 1第二章设备规范及性能 2第一节主机技术规范及特性 2第二节润滑油系统 3第三节燃油系统及点火系统 5第四节防喘放气及水洗系统 8第五节液压油系统 9第六节燃油前置系统 10第七节冷却水系统 12第八节进气系统 13第九节启动变频器 13第三章启动 14第一节总则 14第二节启动前的准备工作 14第三节启动操作 24第四章运行中的监视与检查 26第五章正常停机 28第六章水洗操作 29第一节压气机离线水洗 29第二节在线水洗 30第三节透平水洗 31第七章事故柴油机 33第一节概述 33第二节柴油发电机规范 33第三节柴油机的启、停操作 34第三节柴油机的维护 36第八章空压机 38第一节概述 38第二节性能参数 39第三节空压机的启动和运行 39第四节空压机的正常维护和保养 41第五节空压机常见故障及其排除方法 42第六节空压机屏幕上符号说明 45第九章事故处理 45第一节通用准则 45第二节燃烧和燃油系统失常 46第三节润滑油系统 50第四节通流部分损坏和机组振动 51第五节机组超速和甩负荷 53第七节电气故障处理 54第十章设备整定值 57第一章概述1、机组简况V94.2型燃气轮机由原西德电站设备联合制造有限公司（Krartwerke Unit AG-KWU）研究制造。
