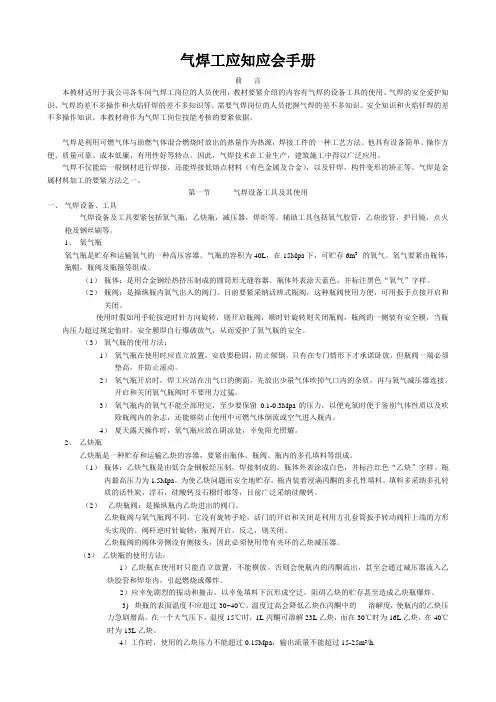

气焊工应知应会手册

气焊工应知应会手册

————————————————————————————————作者：————————————————————————————————日期：

气焊工应知应会教材

前言

本教材适用于我公司各车间气焊工岗位的人员使用，教材主要介绍的内容有气焊的设备工具的使用、气焊的安全保护知识、气焊的基本操作和火焰钎焊的基本知识等。需要气焊岗位的人员掌握气焊的基本知识、安全知识和火焰钎焊的基本操作知识。本教材将作为气焊工岗位技能考核的主要依据。

气焊是利用可燃气体与助燃气体混合燃烧时放出的热量作为热源，焊接工件的一种工艺方法。他具有设备简单、操作方便、质量可靠、成本低廉、实用性好等特点。因此，气焊技术在工业生产，建筑施工中得以广泛应用。

气焊不仅能给普通钢材进行焊接，还能焊接低熔点材料（有色金属及合金），以及钎焊，构件变形的矫正等。气焊是金属材料加工的主要方法之一。

第一节气焊设备工具及其使用

一、气焊设备、工具

气焊设备及工具主要包括氧气瓶，乙炔瓶，减压器，焊炬等。辅助工具包括氧气胶管，乙炔胶管，护目镜，点火枪及钢丝刷等。

1、氧气瓶

氧气瓶是贮存和运输氧气的一种高压容器。气瓶的容积为40L，在15Mpa下，可贮存6m3 的氧气。氧气主要由瓶体，瓶帽，瓶阀及瓶箍等组成。

（1）瓶体：是用合金钢经热挤压制成的圆筒形无缝容器。瓶体外表涂天蓝色，并标注黑色“氧气”字样。

（2）瓶阀：是控制瓶内氧气出入的阀门。目前主要采用活辨式瓶阀，这种瓶阀使用方便，可用扳手点接开启和关闭。

使用时如果用手轮按逆时针方向旋转，则开启瓶阀，顺时针旋转则关闭瓶阀，瓶阀的一侧装有安全膜，当瓶内压力超过规定值时，安全膜即自行爆破放气，从而保护了氧气瓶的安全。

（3）氧气瓶的使用方法：

1）氧气瓶在使用时应直立放置，安放要稳固，防止倾倒。只有在特殊情况下才允许卧放，但瓶阀一端必须垫高，并防止滚动。

2）氧气瓶开启时，焊工应站在出气口的侧面，先放出少量气体吹掉气口内的杂质，再与氧气减压器连接。

开启和关闭氧气瓶阀时不要用力过猛。

3）氧气瓶内的氧气不能全部用完，至少要保留0.1-0.3Mpa的压力，以便充氧时便于鉴别气体性质以及吹除瓶阀内的杂志，还可以防止使用中可燃气体倒流或空气进入瓶内。

4）夏天露天操作时，氧气瓶应放在阴凉处，避免阳光照射。

2、乙炔瓶

乙炔瓶是一种贮存和运输乙炔的容器，主要由瓶体、瓶阀、瓶内的多孔填料等组成。

（1）瓶体：乙炔气瓶是由低合金钢板经压制，焊接制成的。瓶体外表涂成白色，并标注红色“乙炔”字样。瓶内最高压力为1.5Mpa。为使乙炔问题而安全地贮存，瓶内装着浸满丙酮的多孔性填料。填料多采用多孔轻

质的活性炭，浮石，硅酸钙及石棉纤维等，目前广泛采用硅酸钙。

（2）乙炔瓶阀：是控制瓶内乙炔进出的阀门。

乙炔瓶阀与氧气瓶阀不同，它没有旋转手轮，活门的开启和关闭是利用方孔套筒扳手转动阀杆上端的方形

头实现的。阀杆逆时针旋转，瓶阀开启，反之，则关闭。

乙炔瓶阀的阀体旁侧没有侧接头，因此必须使用带有夹环的乙炔减压器。

（3）乙炔瓶的使用方法：

1）乙炔瓶在使用时只能直立放置，不能横放。否则会使瓶内的丙酮流出，甚至会通

过减压器流入乙炔胶管和焊炬内，引起燃烧或爆炸。

2）应避免剧烈的振动和撞击，以避免填料下沉形成空洞，影响乙炔的贮存甚至造成

乙炔瓶爆炸。

3)炔瓶的表面温度不应超过30~40℃。温度过高会降低乙炔在丙酮中的溶解度，使瓶内的乙炔压

力急剧增高。在一个大气压下，温度15℃时，1L丙酮可溶解23L乙炔，而在30℃时为16L乙炔，在40℃

时为13L 乙炔。

4）工作时，使用的乙炔压力不能超过0.15Mpa ，输出流量不能超过15-25m 3/h. 5) 乙炔减压器与乙炔瓶的瓶阀连接必须可靠，严禁在漏气的情况下使用。 6） 乙炔瓶内的乙炔不能全部用完，当高压表的读数为零，低压表的读书为0.01-0.03Mpa 时，应立即关闭瓶阀。

由于乙炔是易燃易爆气体，因此焊工在使用乙炔瓶时必须谨慎，严格遵守乙炔瓶的安全使用方法。

3、 减压器

（1） 减压器的作用：减压器具有两个作用：一是减压，二是稳压。

1） 减压作用：由于气瓶内的气体压力较高，而气焊时所需要的工作压力却较小。如氧气的工作压力一般要

为0.1-0.4Mpa ，遗缺的压力则更低，最高为0.15Mpa ，因此需要用减压器把贮存在气瓶内的高压气体降为低压气体，才能输送到焊炬内使用。

2） 稳压作用：随着气体的消耗，气瓶内气体的压力是逐渐下降的，即在气焊工作中气瓶内的气体压力是时

刻变化的，这种变化会影响气焊过程的顺利进行。因此就需要使用减压器保持输出气体的压力和流量都不受气瓶内气体压力下降的影响，使工作压力自始至终保持稳定。

（2） 减压器的分类 减压器按用途不同可分为氧气减压器和乙炔减压器或分为集中式和岗位式；按构造不同可

分为单级式和双级式；按工作原理不同可分为正作用式、反作用式和双级混合式。 国内比较常用的是单级反作用式和双级混合式。

（3） 氧气、乙炔气所使用的减压器，在作用原理，构造和使用方法上基本相同，所不同的是与气瓶连接的方法

不同。

（4） 减压器的使用方法

1） 安装减压器前，要略打开气瓶阀门，吹除污物，以防灰尘和水分带入减压器。同时要检查减压器是否正

常，安装要牢固。

2） 在开启瓶阀时，瓶阀出气口不得对准操作者或者其他人，以防高压气体突然冲出伤人。将减压器的调压

螺钉旋松，使其处于非工作状态，以免开启瓶阀时损坏减压器。

3） 工作中必须注意观察工作压力表的数值。调节工作压力时要缓慢地旋转调压螺钉，以免损坏减压器。停

止工作时，应先关闭气瓶地瓶阀，然后放出减压器内地全部余气，放松调压螺钉使表降到零位。 4） 减压器不得沾染油脂，污物，如有油脂，应搽拭干净再用。 5） 严禁各种气体地减压器与压力表替换使用。

6） 减压器若有冻结现象，应用热水或水蒸气解冻，严禁使用火焰烘烤。

4、 焊炬

焊炬是气焊时用以控制气体流量、混合比及火焰，并进行焊接的工具。

焊接的好坏直接影响气焊的焊接质量，因此要求焊炬具有良好的调节性能，以保持氧气及可燃气体的比例及火焰能率的大小，使火焰稳定地燃烧。同时焊炬的质量要轻，气密性要好，操作方便，使用安全可靠。

（1） 焊炬的型号表示方法

（2） 低压焊炬及其使用方法 根据可燃气体压力不同，焊炬可分为低压焊炬和高压式焊炬，由于高压式焊

炬不能使用低压乙炔，所以很少采用，这里主要介绍低压焊炬。

使用的可燃气体低于0.007Mpa 的焊炬称为低压焊炬。可燃气体靠喷射氧流的

规格（焊接低碳

结构形式（1—低压操作方式（0—手类型名称（H —焊炬）
