解析1000kv特高压站变压器的运行及其维护

解析1000kv特高压站变压器的运行及其维护

解析1000kv特高压站变压器的运行及其维护作者:闫亮宇来源:《科学导报·科学工程与电力》2019年第23期【摘 ;要】电力变压器的正常运行能够为电力系统提供稳定可靠电压转换,满足不同用户对不同电压的需求。

为了能够实现电力变压器的这一功能,必须在电力变压器运行,选择科学合理的维护方法,才能既提高电力变压器的使用寿命,又能同时保证电力变压器安全可靠的工作,为用户提供优质的电力资源。

【关键词】电力变压器;运行维护1、特高压变压器结构特点特高压变压器与常规变压器相比,在结构上具有其特殊性,变压器采用中性点变磁通调压,设置补偿绕组限制因分接位置变化引起的低压电压波动。

总体外部结构采用独立外置调压变方式,即变压器主体与调压补偿变分箱布置。

这是由于它的“电压高、容量大”等因素所致。

以特高压电网常用的ODFPS-1000000/1000单相自耦三绕组变压器为例,在设计方案上采用了以下方式:采用了中性点调压方式,同时保证其高可靠性;自耦变中性点调压为变磁通调压,低压电压将随开关分接位置变化发生较大波动,因此设置了补偿绕组,将补偿绕组串入低压绕组,以达到限制低压电压的波动目的。

将调压部分和补偿部分独立出来,将主体变压器与调压补偿变压器分离,同时,将主体变设计成多柱并联结构,减小变压器的运输尺寸,以符合现有的运输条件。

2、特高压变压器组成介绍2.1主体铁芯的结构型式和特点:1)主体铁芯采用单相五柱式结构,三心柱套线圈。

2)铁芯采用日本进口高导磁、低损耗优质晶粒取向冷轧硅钢片叠积,全斜接缝。

采用进口的剪切设备和引进技术的叠装设备来进行铁芯制造,保证铁芯的剪切和叠积质量。

3)铁芯内设置多个绝缘油道,保证铁芯的有效散热。

铁芯小级片和拉板均开有隔磁槽,防止铁芯过热。

4)采取拉板、板式夹件、钢拉带、垫脚、上梁等组成的框架式夹紧结构,铁芯拉板、夹件及垫脚等均经过优化计算,以保证产品铁芯夹紧、器身起吊、压紧及短路状态下的机械强度。

1000kV电力变压器

1000kV电力变压器

1000kV电力变压器一、产品简介我国一次能源和生产力分布不均衡的格局决定了西电东送、北煤南调的能源流向。

我国经济和社会的快速发展和用电需求的迅速增长,使得电力供应和煤炭运输日趋紧张。

目前国家的主要电网建设以500千伏级为主。

但随着电力消费,装机容量的成倍增长,500kV网络框架已相当密集,短路电流问题十分突出,站址、输电走廊越来越紧张,电网的输电压力越来越大。

当前的联网方式、联网规模、输送能力都将难以满足远距离、大容量输电的要求。

采用特高压,发展远距离输电,实现西电东送、南北互供、全国联网,是解决电力供需矛盾的有效途径,是国家经济发展的迫切需要。

特高压、特大容量变压器是交流特高压输电网络的关键设备之一。

特变电工为适应国家经济和电力发展的需要,在多年科研开发和设计生产超高压、超大容量变压器的基础上,自主开发、生产了世界首台、首套1000kV等级,容量为1000MVA的特高压、特大容量变压器,并应用于中国第一条交流特高压输电线路:晋东南-荆门1000千伏特高压交流试验示范工程,取得了历史性突破。

二、技术介绍(一)主要技术简介特变电工立足于自主的技术和科研开发,针对1000kV特大容量的关键技术,包括变压器主绝缘、纵绝缘、1000kV及500kV 连线结构、漏磁及局部过热控制措施、抗短路能力、引线系统、抗震、生产工艺、试验、油箱及运输强度等,开展了大量研究工作,解决了1000kV特大容量变压器的主要难点,自主设计并成功生产了特高压1000kV变压器,其主要创新点有:1、设计了有效的主纵绝缘结构,满足各项1000kV特高压绝缘试验和带电长期运行的需要,确保产品的绝缘安全。

2、制定了独特的漏磁控制结构及措施,解决了特大容量产品的局部过热问题,降低产品的损耗,保证产品的温升。

3、本产品的调压方式为变磁通、无励磁调压,采用了低压补偿的新技术,解决了低压电压波动的问题。

4、产品采用设立调压变的分体布置方式,本体采用五柱铁心,线圈三柱并联的结构,为国内外单相变压器首次采用。

特高压电力变压器测控元件安装及应用

特高压电力变压器测控元件安装及应用

段 、主 变低压 侧 中心 点连接 段处 分别安 装 了红外 线 测控 单元 即红 外线测温 探头 和温度 测控单 元 ,其 主
要作 用 :反映主 变低压 侧与 发 电机 管母连接 段连接 处 的接 触 面连 接 情 况 ;主 变低 压 侧 中心 点连 接 情
况 ,该 元件 在 电站 某 台变 压器投 运 后3 月就显 示 个
变 为7 0 V 5 、超高压 3 6 A k ×2 0 V 的三相 组变 压器 ,变 M 压 器作 为 电力系 统 的重要 设备 ,其 状态 好坏 ,直 接 影 响 电网 的安全运 行 。对特 高 压变 压器 如何 早 期通 过 测控 元件及 时 掌握 设备 的状态 ,检 出 内部 的初 期 故 障及其 发展 趋 势 ,进 行 故障 综合 分析 ,诊 断设 备
1 I3 变压器 绕 组温度 控制 器 ..
验 项 目测 量 介 质 损 耗 角正 切 (a ) 电容 量 、局 tn 、
61—
电工电. (0 0 o7 _ 2 1 . 【 N )
特 高压 电力变压器 控元件安装及应用
部 放 电量 、6 工 频耐 受 电压试验 、雷 电全 波冲 击 0s
1 1 1变压 器油温 控制 器 1 ..
2 新 建 拉 西 瓦 水 电 站 主 变 测 控 元 件 的 安 装
情 况
新建 拉 西 瓦水 电站 主变 为 某 公司 生产 的7 0 V 5 k 超 高压 3 6 V 的三 相 组变 压器 ,在 安装 上述 测 ×2 0M A 控元 件 的基础 上还 新增 以下 测控 元件 :高压 套 管压
0 引 言
随着大 型水 电、火 电及核 电基 地 的建 设 ,我 国 对 远距 离 、大容 量超 高压 及特 高压 输 电的需求 日益 增 加 。在现 已运 行 的西北 电网 中,交流 最 高 电压等 级 也达  ̄ 7 o V J k ]5 。新 建拉西 瓦水 电站单机 7 0 w 0 、主 M

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理特高压变压器是一种用于特高压输电系统的变压器,其工作原理和普通变压器基本相同,都是通过电磁感应原理实现输入电压和输出电压之间的转换。

特高压变压器的主要结构包括主磁路、绕组和附件。

主磁路是由铁芯和绕组组成的,铁芯由高导磁性材料制成,可以将电磁场集中在绕组中。

绕组则由导线绕制而成,通常分为高压绕组和低压绕组,其绕制方式可以采用单层绕组、屏蔽绕组或者串/并联绕组等。

特高压输电系统的输电线路通常采用交流电,因此输入电压是交流电压。

当输入电压施加在高压绕组上时,会在绕组周围产生一个交变的磁场。

由于绕组上有漏磁通和铁芯上有磁通,这个交变的磁场会感应出在低压绕组上的电动势。

电动势的大小与绕组的匝数、谐振频率、铁芯的材料和构造等因素有关。

特高压变压器通常采用多层的绕组,以增加匝数,从而提高输出电压的稳定性和可靠性。

铁芯的材料也会影响电动势的大小,特高压变压器通常采用高导磁性材料,如硅钢片,以提高磁导率和减小磁通损耗。

调压补偿变压器是一种用于调节电网电压的变压器,其工作原理是通过调节变压器的绕组比来实现。

调压补偿变压器的主要结构也包括主磁路、绕组和附件。

主磁路和绕组的结构与特高压变压器相似,但在绕组上会多加装调压开关、调压器等附件。

调压补偿变压器工作时,通过调节绕组比来改变输入电压和输出电压之间的比例关系。

当需要提高输电线路上的电压时,可以将输入电压提高,然后通过降压绕组输出设定的电压。

反之,当需要降低输电线路上的电压时,可以将输入电压降低,然后通过升压绕组输出设定的电压。

调压补偿变压器的调压器是通过控制绕组的接线方式来实现的。

调压器通常由多个触点组成,通过切换不同的触点可以改变绕组的接线方式,从而改变绕组比。

通常情况下,调压器是由电动机驱动,可以通过人工或自动控制来实现电压调节。

特高压变压器和调压补偿变压器都是通过调节绕组比来实现输入电压和输出电压之间的转换。

特高压变压器用于特高压输电系统,调压补偿变压器用于调节电网电压。

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理1. 引言1.1 特高压变压器的定义特高压变压器是指工作在超过1000kV的电压等级下的变压器,是电网输电系统中承担重要任务的关键设备之一。

特高压变压器能够对电压进行有效调节和传输,以确保电力系统的稳定运行和负荷分配。

特高压变压器通过变换输电线路上的电压等级,将高压输电线路输送的电能适配到不同负载的需要,起到了电压控制、电能传输和功率匹配的重要作用。

特高压变压器的性能直接关系到电力系统的安全稳定性和经济运行,因此在电力系统中具有非常重要的地位。

特高压变压器的设计和制造水平,直接影响到国家电网的安全稳定运行,提升了电网输电能力和供电质量,对维护电网运行的稳定性和可靠性起着至关重要的作用。

特高压变压器在电力系统中扮演着不可替代的角色,是推动电力系统发展和提升输电能力的关键设备之一。

1.2 调压补偿变压器的作用调压补偿变压器是电力系统中的一种重要设备,它的作用主要是用来控制和维持电力系统中的电压稳定。

在电力系统中,电压的稳定性对于电力设备的运行和电力负荷的分配都至关重要。

而在实际运行中,电力系统中的电压往往会因为各种原因而波动,这时调压补偿变压器就起到了关键作用。

调压补偿变压器通过控制变压器的工作状态,可以实现对电力系统中的电压进行调节和补偿,从而使电力系统中各个节点的电压保持在规定的范围内,确保电力设备能够正常运行,提高电力系统的稳定性和可靠性。

调压补偿变压器可以对电力系统中的电流进行调节,改善电力负荷分布,减小线路损耗,提高电力系统的效率。

调压补偿变压器的作用是确保电力系统中的电压稳定,保障电力设备的供电质量,提高电力系统的运行效率和可靠性。

在电力系统中,调压补偿变压器是不可或缺的重要设备。

2. 正文2.1 特高压变压器原理特高压变压器是指额定电压在1000kV及以上的变压器。

其原理主要包括电磁感应原理和能量传递原理。

电磁感应原理是指当高压侧绕组通入交流电流时,在铁心中产生的磁场将感应出低压侧绕组中的感应电动势,从而实现电压的升降变换。

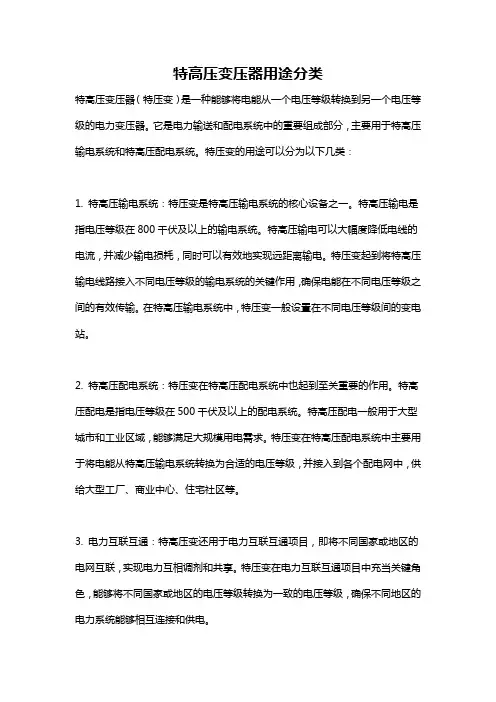

特高压变压器用途分类

特高压变压器用途分类

特高压变压器用途分类特高压变压器(特压变)是一种能够将电能从一个电压等级转换到另一个电压等级的电力变压器。

它是电力输送和配电系统中的重要组成部分,主要用于特高压输电系统和特高压配电系统。

特压变的用途可以分为以下几类:1. 特高压输电系统:特压变是特高压输电系统的核心设备之一。

特高压输电是指电压等级在800千伏及以上的输电系统。

特高压输电可以大幅度降低电线的电流,并减少输电损耗,同时可以有效地实现远距离输电。

特压变起到将特高压输电线路接入不同电压等级的输电系统的关键作用,确保电能在不同电压等级之间的有效传输。

在特高压输电系统中,特压变一般设置在不同电压等级间的变电站。

2. 特高压配电系统:特压变在特高压配电系统中也起到至关重要的作用。

特高压配电是指电压等级在500千伏及以上的配电系统。

特高压配电一般用于大型城市和工业区域,能够满足大规模用电需求。

特压变在特高压配电系统中主要用于将电能从特高压输电系统转换为合适的电压等级,并接入到各个配电网中,供给大型工厂、商业中心、住宅社区等。

3. 电力互联互通:特高压变还用于电力互联互通项目,即将不同国家或地区的电网互联,实现电力互相调剂和共享。

特压变在电力互联互通项目中充当关键角色,能够将不同国家或地区的电压等级转换为一致的电压等级,确保不同地区的电力系统能够相互连接和供电。

4. 增强电力系统可靠性:特压变还可以用于增强电力系统的可靠性。

在电力系统中,特高压变能够实现电力的多进多出、分区调度和备用供电,从而提高电力系统的弹性和可靠性。

当某一电压等级发生故障或需要维修时,特压变可以将负荷自动切换到备用电源,保证供电的连续性和稳定性。

总的来说,特高压变压器主要用于特高压输电系统和特高压配电系统,用于将电能从一个电压等级转换为另一个电压等级,并确保电能在不同电压等级之间的有效传输。

此外,特压变还用于电力互联互通项目和增强电力系统的可靠性。

特压变在电力领域中具有重要的地位和作用,为电力输送和供应提供了有力的支持。

特高压交流变压器结构与保护配置

特高压交流变压器结构与保护配置
高压侧 应设置两段零序过电流保护,第Ⅰ段带方向,其方向指向变压器做该 变压器的后备,并设置三级时限,跳闸方式分别为:第一级时限t1跳中 压侧母联(或分段)开关,第二级时限t2跳主变中压侧开关,第三级时 限t3跳主变三侧开关。第Ⅱ段不带方向,同时作该变压器和本侧母线 出线的后备,设置一级时限t4跳主变三侧开关.
单相变压器理想化空投等值电路
励磁涌流的产生
电网电压与变压器铁芯磁通建立直接的关系为:
u U m c o s (t ) d /d t 1
由式1所示的微分方程可以得到空载合闸时的铁芯 磁通:
m c o s( t ) m c o s() r 2
稳 态 分 量 暂 态 分 量
单相变压器理想化空投等值电路
流入差动继电器的不平衡电流与变压器高、低压侧电流互感器的励磁电流相关,电流互 感器励磁涌流直接流入差动保护装置,引起保护误动作。 〔3〕变压器励磁涌流产生的不平衡电流
任何一个变压器都可以等效为一个由n条电路加1条磁路的等值电路,励磁回路相当于
变压器内部故障的故障支路,当变压器产生励磁涌流时,该电流将全部流入差动继电器, 形成不平衡电流。由于励磁涌流很大,假如单独依靠调整差动保护动作定值,会使得差动 保护在变压器内部故障时灵敏度降低,甚至引起差动保护误动作。 〔4〕变压器调压时产生的不平衡电流
2、减小不平衡电流影响的主要措施 为了减小电流互感器计算变比与实际变比不一致产生的不平衡电流, 传统方法是通过平衡线圈消除,而微机保护可以通过软件实现电流幅值 的准确平衡调整; 在我国智能电网快速开展的今天,可以采用电子式光电互感器来消除 由于CT传变误差引起的不平衡电流; 对于变压器励磁涌流产生的不平电流,可以通过通过多种方法实现励 磁涌流的抑制或者识别,保证差动保护不会因为涌流而发生误动作; 对于变压器调压引起的不平衡电流,目前在工程实际中主要在档位改 变时,投退不同的定值单的方法来躲过不平衡电流,但是这种保护定值 的不断切换,为现场实际工作带来了诸多的不便,有必要引入新方法, 科学合理地补偿不平衡电流。

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理一、特高压变压器原理特高压变压器是电力系统中重要的传输和分配设备之一,它在输电中起到了电压变换和功率传输的重要作用。

特高压变压器的主要原理是通过电磁感应产生的变压器原理,将输入电压通过磁场感应引起的电磁感应产生变压比例的输出电压,从而在输电中实现电压的升压和降压。

在特高压变压器中,一般采用高导电性的铜线绕制成线圈,将输入端的电流产生的磁场感应引起电势差,并通过铁芯传递到输出端,从而实现电压的变换。

特高压变压器通常采用油浸式设计,通过绝缘油的散热和冷却来保持设备的稳定运行。

特高压变压器的主要用途是在输电系统中实现电压的升压和降压,从而实现远距离输电和分配电力的功能。

特高压变压器的设计和制造需要考虑到高电压下的绝缘和热量散热等问题,因此其制造过程复杂且工艺要求高。

调压补偿变压器是一种可以自动调节输出电压并补偿电网功率因数的变压器,其主要原理是通过调节变压器的输出电压来实现电网功率因数的调节。

调压补偿变压器通常采用电子控制系统来实现对输出电压的精确控制,使得其可以根据电网需求随时调节输出电压并补偿电网功率因数。

调压补偿变压器的主要用途是在电力系统中实现对电压和功率因数的精确控制,从而提高电力系统的稳定性和效率,减少能源损耗和节约电力资源。

调压补偿变压器的设计和制造需要考虑到电子控制系统的精确性和稳定性,因此其制造过程需要采用先进的电子技术和制造工艺。

结语通过了解特高压变压器和调压补偿变压器的工作原理,可以更好地理解电力系统中的传输和分配过程,从而更好地保障电力系统的稳定运行和高效利用。

在未来的发展中,特高压变压器和调压补偿变压器将继续发挥重要作用,为电力系统的发展和进步贡献力量。

1000千伏特高压变压器调压方式及原理分析

1000千伏特高压变压器调压方式及原理分析

1000千伏特高压变压器调压方式及原理分析摘要:特高压变压器均采用主体变和调压补偿变分箱布置,调压方式主要采用中性点无励磁调压,按照调压变低压励磁绕组接线方式的不同,可分为完全补偿方式和非完全补偿方式,即调压变恒磁通调压和变磁通调压两种。

本文通过完全补偿方式和非完全补偿方式来阐述特高压变压器本体变磁通、补偿变磁通、调压变磁通的变化情况及三者之间的关系。

特别是完全补偿调压方式磁通变化进行公式推导,并对调压变恒磁通调压和变磁通调压原理进行详细的分析。

关键词:变压器;绕组;磁通;电压1.引言特高压变压器一般采用本体变和调压补偿变分箱布置,本体变一般采用单相四柱式和单相五柱式两种,调压补偿变分为调压变和补偿变两部分,均采用口字型布置。

采用中性点调压方式,其属于变磁通调压,为保证高压侧电压稳定,通过调节变压器分接开关位置来适应中压侧电压,中压线端的电压、电流将会改变,同时低压侧的电压随之改变。

另外,分接开关位置不同时阻抗电压也会有较大的波动。

为了降低主体变电压波动,保证主体变安全、稳定运行,需对低压侧电压进行补偿。

因此,在调压补偿变中设置了补偿变。

补偿方式分为完全补偿和非完全补偿两种。

采用完全补偿方式,励磁线圈的匝数多,抗冲击性能要好。

同时,采用非完全补偿方式时调变为变磁通调压,而采用完全补偿方式时调变基本为恒磁通调压,低压侧电压波动小。

2.非完全补偿调压方式2.1非完全补偿调压方式分析采用非完全补偿调压方式的特高压变压器,主变中压侧电压需根据500kV系统电压调整,根据500kV系统电压的变化,调整主变的分接开关,使得1000kV系统保持稳定,但调整分接头会导致主变低压侧电压的波动,为了补偿低压电压变化,在调压变压器中设置有低压励磁绕组LE和低压补偿绕组LT,用于保证低压侧电压恒定。

根据匝电势,当f一定时,绕组电压和铁心磁通成正比。

SV、CV、LV有电磁耦合,之间的磁通为,TV、LE有电的耦合,UTV、ULE相等,LV、EV有电的耦合,ULV、UEV相等。

1000 kV特高压主变压器差动保护配置分析

1000 kV特高压主变压器差动保护配置分析

电力系统2020.12 电力系统装备丨81Electric System2020年第12期2020 No.12电力系统装备Electric Power System Equipment与500 kV 变压器继电保护装置相比,1000 kV 特高压主变压器的性能更加优越。

但是,当前对1000 kV 特高压主变压器的研究还较少,且许多运维人员对主变压器差动保护装置的了解非常有限,这就给后续检修工作的展开带来了影响。

因此,应加强研究与分析1000 kV 特高压主变压器差动保护装置,确保其能完善地反映出各种故障的差动保护,给电网的稳定运行提供可靠性保障。

本文针对1000 kV 特高压主变压器差动保护装置展开具体的分析与讨论。

1 差动用TA 极性及保护范围1.1 差动用TA 极性选择将全部的TA 极性达到相同的效果,就是差动保护目标的实现。

相关工作人员从行业标准出发,基于TA 极性视角,将其与母线部分实施全面连接,在这一环节,工作人员在母线的一边开展连接处理的同时,在背离变压器的一边,连接变压器的TA 极性,进行有效设置,而正方向应规定为电流指向变压器的一侧。

此外,为了确保TA 极性选择的正确性,在施工之前,应对其进行反复检查,不仅要做好系统测试工作,还应在送电之后再次对其展开负荷测试,以此才能实现对TA 极性的合理选择[1]。

1.2 差动保护用TA 配置用TA 装置,可实现对1000 kV 特高压主变电压器的差动保护,避免其在运行过程中出现故障问题。

其中,差动的保护范围就是指TA 的安装范围。

纵联差动保护主要保护三侧开关TA 之间,而分相差动保护较纵联差动保护而言,所能够保护的范围更加广泛,主要实现对中压侧开关TA 和低压绕组出线套管TA 之间的保护。

而低压侧小区差动保护实现了对分相差动保护范围的有效补充,保护范围主要为低压出线套管和低压侧开关TA 之间。

此外,对于1000 kV 特高压主变压器而言,其分侧差动保护所使用的电流主要来自TA1、TA2和TA5。

特高压变压器温升试验

特高压变压器温升试验

特高压变压器温升试验本文用实例加以说明特高压变压器温升试验,采用短路法进行,短路法试验变压器的温升是所有变压器温升试验中需要电源容量最小,试验电压最低的试验方法,是变压器温升试验采用最常用方法,具有操作简便,投资少等特点,是国内生产厂家和测检机构进行温升试验的一种有效方法。

标签:特高压变压器;温升试验;电力0 引言随着我国社会经济的快速发展,我国电力工业也在特高压交流试验示范工程的基础上,国内大、中型变压器生产厂家为满足市场需求,使用原有的试验条件已不能满足其特高压变压器的技术指标与质量要求,一般正常情况下如果要达到特高压变压器的温升试验条件,则要投资上几千万元的改造资金来配置适合要求的试验电源。

这对目前国内制造厂和测检机构是一种极大的经济负担。

为了既能生产出满足市场要求的合格特高压变压器,又能减轻企业负担,通过合理进行配置试验设备,以满足特高压变压器的温升试验条件,达到最小投资目的。

1 特高压变压器温升试验方法温升试验是变压器的型式试验,是变压器所有型式试验和例行试验项目中需要电源容量最大、占用时间最长的一项试验。

进行变压器温升试验按电力变压器试验导则有:直接负载法、相互负载法、循环电流法、零序电流法、短路法、此外还有带电直接测量变压器油、铁心和绕组温度的方法,但这种方法因其复杂,很少采用。

采用短路法试验变压器的温升是所有变压器温升试验中需要电源容量最小,试验电压最低的试验方法,是特高压变压器温升试验的最常用方法。

本次论文的采用短路法试验原理:利用变压器短路产生损耗,来进行温升试验,试验分为两个阶段进行,第1阶段是在变压中施加最大总损耗,冷却设备工作在额定工作状态下,试验变压器油的温升;第2阶段待第一阶段结束后(油温升恒定状态)降低试验电源输入功率,使绕组中的电流等于额定容量的最大电流。

需要指出的是,特高压变压器采用短路法进行温升试验,由于它们作为负载均是感性的,所以在电源容量的需求上,真正的有功功率并不大,设计从经济角度上考虑电源仅提供有功功率,其它采取无功补偿方式进行。

特高压换流变压器原理

特高压换流变压器原理

特高压换流变压器原理
嘿,大家知道特高压换流变压器不?这玩意儿可厉害啦!它就像是电力世界里的大力士,起着超级重要的作用呢!
那特高压换流变压器到底是怎么工作的呢?简单来说呀,它主要就是负责把交流电变成直流电,或者把直流电变回交流电。

这就好像是一个神奇的转换器,能让电流按照我们的需要来改变形态。

想象一下,电流就像是一群奔跑的小马,而特高压换流变压器就是那个指挥它们改变方向和速度的骑手。

它可以让这些小马乖乖地按照规定的路线跑起来。

它里面有很多复杂的结构和部件哦。

比如说铁芯,就像是小马们的跑道,给电流提供了一个路径。

还有绕组,就像是引导小马的缰绳,控制着电流的流动。

特高压换流变压器的厉害之处可不止这些呢!它能够承受非常高的电压和电流,这可不容易啊!就好比一个大力士能举起超级重的东西,这得有多大的力气呀!而且它还得保证稳定可靠地工作,不能出一点差错,要不然整个电力系统可就乱套啦!
它在我们的生活中有着至关重要的作用呢!没有它,我们的电就没办法远距离传输,我们就不能随心所欲地使用各种电器啦。

想想看,如果没有特高压换流变压器,我们的生活得变成啥样啊?是不是觉得很可怕?
所以说呀,特高压换流变压器真的是超级厉害的存在!它默默地为我们的生活提供着保障,让我们能享受到便捷的电力。

我们真应该好好感谢它,为它点个大大的赞!这就是特高压换流变压器的原理啦,大家是不是对它有了更深的了解呢?。

低频加热技术在极寒地区1000kV特高压变压器领域的应用

低频加热技术在极寒地区1000kV特高压变压器领域的应用

低频加热技术在极寒地区1000kV特高压变压器领域的应用摘要:1000kV特高压变压器在北方极寒地区冬季检修,低温环境给油浸式设备现场检修和试验带来了极大挑战,防止变压器绝缘受潮是变压器现场工艺处理的关键环节,为彻底解决现场因冬季低温导致变压器热油加温耗时过长以及变压器低温启动的工程技术难题,研究指出,热油循环的同时进行低频加热不单能大幅缩短变压器提温的工艺时间,对变压器绝缘的干燥效果也提升明显,彻底解决了极寒地区冬季变压器检修和试验的困难。

关键词:特高压变压器;低频加热;热油循环;绝缘0引言随着特高压电网发展和西北部能源中心的开发,越来越多的特高压变电站和电厂的1000kV特高压变压器在北方极寒地区冬季检修,现场低温环境对设备检修和试验带来了挑战。

其一是油浸式设备现场检修后按标准要求需进行热油循环干燥处理,在低温环境下热油循环升温时间大大增加,有时甚至无法达到工艺要求的温度标准;其二是特高压变压器局部放电试验要求在油温不小于5℃的温度下进行,但是在低温环境下根据标准静置168h后油温无法满足试验的要求,要进行局部放电试验必须对变压器油重新加热。

变压器加热干燥的现有技术有多种,其中热油喷淋、热风循环、煤油气相干燥、真空干燥等需要在真空注油前实施。

对于现场施工无法节省时间。

热油循环是现场最常用的方法,然而加热效率有限,遇到了如前所述的问题。

配合热油循环,采用短路法直接加热变压器器身,可有效解决该问题。

工频电流短路法已成功应用于750kV变压器和±800kV换流变的处理,加热效果良好。

但是由于其设备庞大、使用不便,未能得到推广使用,低频加热法属于短路法加热,具有短路法加热的所有优点,但与工频短路加热不同的是电源频率较低,无需补偿装置、装置小巧、工作电压低,便于使用。

低频加热配合热油循环比单独使用热油循环的加热干燥效果更佳,绝缘纸中的水分扩散到热油中的速度取决于温度和水分含量热油循环中变压器绝缘纸板的加热时通过热油从外部加热的,因此温度梯度是由内而外温度升高,致使绝缘纸板内部水分分布达到由内而外含水量减少的平衡状态,无法使深层的绝缘彻底干燥。

1000kV 特高压电力变压器绝缘水平及试验研究

1000kV 特高压电力变压器绝缘水平及试验研究
2009 特高压输电技术国际会议论文集
1
1000kV 特高压电力变压器绝缘水平及试验研究
李光范,王晓宁,李鹏,孙麟,李博,李金忠
(中国电力科学研究院,北京市 海淀区 100192)
摘要:本文详细介绍了中国 1 000 kV 交流特高压工程用电 力变压器的结构特点、绝缘水平及绝缘试验中的特殊问题。 中国 1000 kV 交流特高压变压器绝缘配合不是对 500 kV 系 统 的 简 单 放 大 , 也 并 未 完 全 依 照 GB311.1-1997 或 IEC60071-1-1993 标准,是在优化原则下研究确定的。变压 器绝缘水平为:雷电冲击 2 250 kV、操作冲击 1 800 kV、工 频 1 100 kV(5 min)。变压器各绕组是通过电磁耦合紧密联系 的,其工频和操作冲击试验电压在各绕组间按变比传递,特 高压变压器各绕组绝缘配合原则不同,因此有些线端绝缘设 计不能按其技术规范所规定的试验电压来考核。此外,对变 压器在冲击电压下的绝缘设计计算一般按照标准波前时间 考虑,由于特高压变压器试验回路尺寸扩大,杂散电感、电 容等因素将造成雷电冲击试验电压波形的波头时间拉长。因 此在特高压变压器绝缘设计和试验中,应关注长波头试验电 压对主纵绝缘的不同影响。
表 1 中国、日本、前苏联、意大利特高压变压器主要技术参数
主要技术指标
中国
日本
前苏联
意大利
最高电压 Um/kV 额定容量/MVA 额定电压/kV
冷却方式 引出线方式 调压方式
1 100
1 100
1 200
1 050
1 000/1 000/334
1 000/1 000/400
667/667/180
400/400/−
从前苏联和日本的特高压工程运行及试验经 验来看,特高压输电工程的建设不存在不可逾越的 技术障碍。前苏联、日本和中国刚刚建成的特高压 交流输电系统的额定电压及最高电压都相差无几, 但在系统构成、线路长度、主设备规范、绝缘技术 等方面有较大差异。因此,不可能将某一个国家的 经验或技术照搬过来,必须结合特定的工程条件进 行原创性的研究、设计和制造。

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理
特高压变压器是一种用来将电压从高压输电线路变换为低压供电线路的设备。

它主要
由铁芯、绕组和外壳组成。

特高压变压器的铁芯通常由硅钢片叠压而成,具有高磁导率和低磁滞损耗,能够有效
减少磁感应强度变化时的能量损耗。

绕组则是由若干匝的漆包线或铜箔绕制而成,分为高
压绕组和低压绕组。

高压绕组用于接收来自输电线路的高压电能,低压绕组用于向供电线
路传输低压电能。

绕组之间通过绝缘器进行绝缘,以防止电能泄漏。

调压补偿变压器是一种可以通过调节绕组的匝数来改变输出电压的变压器。

它通常由
主绕组、副绕组和自耦合绕组组成。

主绕组和副绕组都是由若干匝的绕组线绕制而成。

当输入电压通过主绕组时,产生的
磁通量会穿过副绕组,从而产生副绕组的输出电压。

通过改变主绕组和副绕组的匝数比例,可以实现调节输出电压的目的。

调压补偿变压器的主要原理是利用绕组的匝数比例来改变电压大小。

当输入电压发生
变化时,通过调整绕组的匝数比例,可以实现输出电压的自动调节,以保持稳定的输出电压。

特高压变压器和调压补偿变压器在电力系统中起到了重要的作用。

特高压变压器主要
用于电网输电和电网变电站,能够有效地将高压输电线路的电能转化为适合城市和工业用
电的低压电能。

调压补偿变压器主要用于电力系统的调压和补偿,能够实现对供电线路电
压的稳定调节,提高电力系统的稳定性和可靠性。

特高压变压器调压补偿变调试分析

特高压变压器调压补偿变调试分析

特高压变压器调压补偿变调试分析马泽乔(北京送变电有限公司,北京 102401)摘要1000kV变压器具有电压等级高、调压补偿容量大的特点,为了运输方便,通常把调压补偿部分与变压器主体分开布置。

考虑到变压器结构和差动保护极性要求的特殊性,以及由于档位变换引起的调压补偿变绕组电流互感器极性变化,特高压变压器保护与较低电压等级的变压器保护相比具有较大差异。

本文阐释了特高压变压器的调压方式,以及调压补偿变的保护配置情况和差动保护原理,并对1000kV变压器保护装置的电流极性进行分析,介绍了调压补偿变继电保护调试方法,供电力系统基建和检修人员参考。

关键词:特高压变压器;调压补偿变;差动保护;调试方法Commissioning and analysis of ultra high voltage regulating andcompensating transformerMa Zeqiao(Beijing Electric Power Transmission and Transformation Company Limited, Beijing 102401) Abstract Because of its high voltage level and large capacity, the 1000kV transformer is separated into the main transformer and the regulating and compensating transformer, which is convenient for transportation. Considering the particularity of transformer structure and requirements for the polarity of differential protection, as well as the polarity change of the regulating and compensating transformer winding current transformer, caused by switching of transformer tap stalls, the relay protection of ultra high voltage (UHV) transformer is different from those with lower voltage level. This paper explains the voltage regulation mode of UHV transformer, in addition to relay protection configuration and differential protection principle of regulating and compensating transformer. And it also analyzes the current transformer polarity of relay protection device, introduces the commissioning method of regulating and compensating transformer. It may provide reference for power system construction and maintenance staff.Keywords:ultra high voltage (UHV) transformer; regulating and compensating transformer; differential protection; commissioning method1000kV变压器是当前世界交流电压等级最高的特高压变压器,对电网的安全稳定运行具有重要影响。

1000kV特高压变压器结构及调压补偿原理

1000kV特高压变压器结构及调压补偿原理

1000kV特高压变压器结构及调压补偿原理摘要:1000kV特高压变压器是完成国家“三纵三横”特高压输变电建设工程的重要设备,具有电压等级高、传输容量大、绕组多、运输不方便等特点,往往采用中性点分体结构调压方式。

特高压变压器低压侧常常伴随有大量的无功补偿设备,电力系统电压波动使得低压侧无功功率的调控变得异常复杂。

因此,特高压变压器需要增加调压补偿变压器来配合主体变压器实现对电压的调节与补偿。

本文主要分析了1000kV特高压变压器结构及调压补偿原理。

关键词:1000kV;特高压;变压器;调压补偿;原理特高压变压器主要包括发电机升压变、降压变和联络变。

近年来,随着国家特高压交流工程的实施,将很大程度上提升国内的高压电力设备制造水平。

特高压变压器作为特高压关键设备,为提高其可靠性,国内外已做了大量的研究工作,比如优化结构,改进工艺等。

就电压调整来说,已取得了显著发展成就。

但特高压作为国内新的高一级电压等级,变压器调压所涉及到的问题要比低电压等级的变压器复杂。

笔者结合实际经验,探讨了调压补偿变压器的调压方式及其调压补偿变压器的差动保护策略。

1特高压变电站变压器结构分析1 000 kV 特高压变压器采用分体结构,变压器分为本体变和调压补偿变压器两部分。

特高压变压器容量大、电压高、绕组多、绝缘水平高,导致变压器质量和体积都很大。

如果将调压与补偿绕组也放入变压器本体,那么变压器结构将变得非常复杂,绝缘处理也将更加困难,质量和体积过大会成为运输的重要难题。

采用分体结构是为了保证在调压补偿变压器发生故障的情况下,变压器本体仍然可以单独运行,主体与调压补偿变压器利用架空分裂导线连接,并在主体上架设支撑绝缘子进行过渡。

在调压变压器退出运行时,直接将线路导线接在相应的绝缘子上,即可实现变压器的单独运行。

与传统变压器的形式相比,由于特高压变压器需要工作在较高电压环境下,所以使得其结构存在一些特殊性。

其中,调压方式对于特高压变压器而言,其通常采用中性点的变磁通方式,并且为了限制电网低压波动现象的发生,其需要设置补偿绕组来辅助调压工作的进行。

1000kV特高压变压器直流偏磁的研究与抑制

1000kV特高压变压器直流偏磁的研究与抑制

1000kV特高压变压器直流偏磁的研究与抑制摘要:近年来,超高压直流输电以其高效、经济性的特点在我国长距离输电中得到应用,我国超高压直流输电技术已达到了国际领先水平。

随着越来越多的直流输电线路投入运行,我国电网呈现交、直流系统共存的新局面。

直流输电单极大地回路以及双极不平衡运行方式下,将会导致电网内距离直流换流站较近的交流变电站变压器压器中性点直流电流过大。

直流偏磁现象造成变压器噪声增大、振动加剧、系统谐波、损耗增加、线圈过热等问题的出现等,严重时能造成变压器损坏。

关键词:特高压变压器,直流偏磁,偏磁电流,隔直装置。

引言:本文介绍了直流偏磁产生的原因以及对交流变压器的影响,通过计算偏磁电流值分析是否需要增设隔直装置,并比较不同原理变压器中性点隔直装置优缺点,总结了电容器隔直装置对直流偏磁的抑制效果,提出解决方案和措施。

1、研究背景锡盟江苏泰州±800kV特高压直流输电工程接地极位于内蒙古自治区锡林郭勒盟锡林浩特市朝克苏木境内。

大唐锡林浩特电厂位于朝克接地极南59.8km、西15.8km处,与1000kV胜利变连接。

1000kV胜利变位于朝克接地极南53.4km、西3.5km处。

当直流系统单极-大地回路方式运行时,6250A的直流电流在1000kV胜利变和大唐锡林浩特电厂形成不同的地电位,如果两端变电站均没有采取隔直措施,将在该两端变压器中流过直流电流,对变压器铁芯构成直流偏磁。

大唐锡林浩特电厂主变为特变电工沈阳变压器集团有限公司生产的DFP-270000/1000型单相电力变压器,正常在5分接位置运行,额定容量270MVA,额定电压(1100/-4×1.25%)/22 kV,高/低压侧额定电流447.5/12272.7A,接线组别为YNd11(三相),短路阻抗14.18%。

高压绕组单相直流电阻为0.9750Ω,低压绕组单相直流电阻为0.0007247Ω,接地网工频接地电阻为0.2Ω。

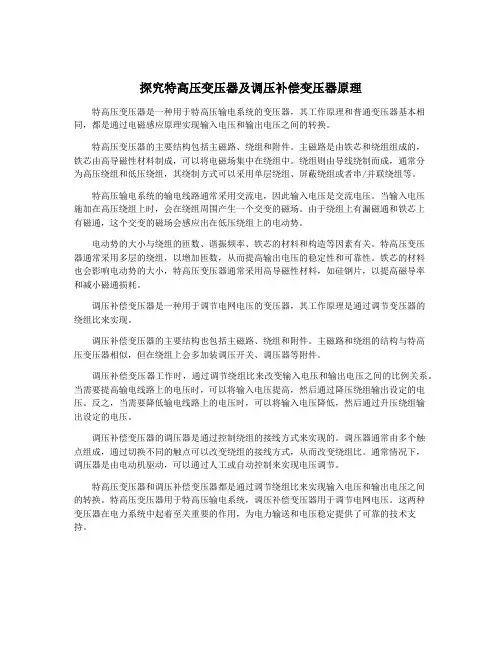

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理

探究特高压变压器及调压补偿变压器原理【摘要】本文围绕特高压变压器和调压补偿变压器展开探究,首先介绍了特高压变压器的定义和调压补偿变压器的作用。

接着详细分析特高压变压器和调压补偿变压器的原理,探讨其工作机制和优点。

特高压变压器主要用于输电系统中,能够实现大容量电能传输,并且具有高效率和稳定性。

而调压补偿变压器则是为了补偿电网中的电压波动,保障电力设备的安全运行。

总结特高压变压器和调压补偿变压器在电力系统中的重要应用,强调它们在提高电能传输效率和稳定性方面的重要作用。

通过本文的探究,读者将更深入地了解特高压变压器和调压补偿变压器的原理及应用,为电力系统的改善和进步提供理论支持。

【关键词】特高压变压器、调压补偿变压器、原理、探究、应用、定义、作用、电力传输、电网调度1. 引言1.1 特高压变压器的定义特高压变压器是一种主要用于变电站中的电力设备。

它可以将输送来的电能通过变压器升压至更高的电压,以便长距离输送电能。

特高压变压器的额定电压通常在500kV以上,甚至可以达到1100kV。

其主要作用是提高输电效率和降低输电损耗,同时也可以实现远距离输电。

特高压变压器的设计和制造需要严格遵守相关的标准和规范,以确保其安全可靠地运行。

通常情况下,特高压变压器会采用油浸式设计,以提高绝缘效果和散热效率。

特高压变压器还需要配备相应的保护装置和监控系统,以确保其在运行过程中可以及时发现问题并进行处理。

特高压变压器在电力输送中扮演着非常重要的角色,它不仅可以实现远距离输电、降低输电损耗,还可以提高电网的稳定性和可靠性。

在未来,随着电力需求的增长和能源结构的调整,特高压变压器将会发挥更加重要的作用,为实现能源可持续发展贡献力量。

1.2 调压补偿变压器的作用调压补偿变压器是一种常用的电力设备,其主要作用是用来调整电压水平,维持电网的稳定运行。

在电力系统中,电压的稳定性对于电力设备的正常运行至关重要。

而电力系统中可能会存在电压波动或者电压不平衡的情况,这时就需要调压补偿变压器来进行调节。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

特高压电力变压器
电力变压器是利用电磁感应原理,将一个等级的交流电压和电流变成频率相同的另一个等级或几种不同等级的电压和电流的电器。

其作用是将不同电压等级的输电线路和设备连接成为一个整体。

它由1个或几个绕组套于铁心上制成。

不同绕组间通过磁链的耦合,使电能得以在不同的电回路中传递,以实现传输和分配电能的目的。

特、超高压电力变压器的绕组一般都是纠结式。

特、超高压电力变压器按用途不同可分为升压变压器、降压变压器、联络变压器等。

特高压电力变压器主要有发电机升压变压器(两绕组)和自耦变压器2类。

由于特高压输电系统的中性点都是直接接地,自耦变压器的中性点一般也是直接接地,其绝缘水平很低。

自耦变压器如果需要有载调压,一般都在中性点调压。

发电机升压变压器不需要有载调压装置,甚至不设无载调压分接头,以简化特高压大型变压器的结构。

特高压电力变压器的特点如下:(1)容量很大,一般三相容量都在1000MVA以上,甚至达到几千兆伏安;(2)绝缘水平高,基准绝缘水平(雷电冲击绝缘水平)高,一般在1950~2250kV之间或更高;(3)由于容量大和绝缘水平高,其重量与体积必然很大;(4)设计和制造时需要考虑运输的条件,一般为单相结构。

在特、超高压变电设备中,变压器是最昂贵的设备,考虑到它在系统中所占的重要地位,对其可靠性提出很高的要求。

因此,都采用在靠近变压器的位置安装避雷器保护,变压器的操作和雷电冲击试验电压的取值一般比开关类设备低。
