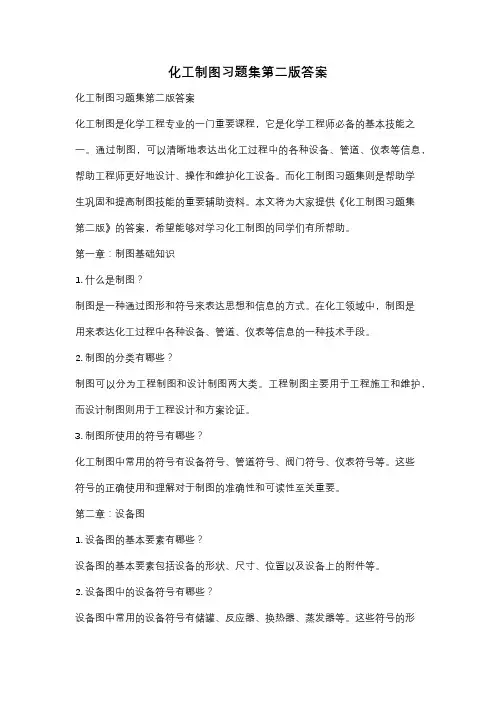

化工制图习题集第二版答案

化工制图习题集第二版答案化工制图习题集第二版答案化工制图是化学工程专业的一门重要课程，它是化学工程师必备的基本技能之一。

通过制图，可以清晰地表达出化工过程中的各种设备、管道、仪表等信息，帮助工程师更好地设计、操作和维护化工设备。

而化工制图习题集则是帮助学生巩固和提高制图技能的重要辅助资料。

本文将为大家提供《化工制图习题集第二版》的答案，希望能够对学习化工制图的同学们有所帮助。

第一章：制图基础知识1. 什么是制图？制图是一种通过图形和符号来表达思想和信息的方式。

在化工领域中，制图是用来表达化工过程中各种设备、管道、仪表等信息的一种技术手段。

2. 制图的分类有哪些？制图可以分为工程制图和设计制图两大类。

工程制图主要用于工程施工和维护，而设计制图则用于工程设计和方案论证。

3. 制图所使用的符号有哪些？化工制图中常用的符号有设备符号、管道符号、阀门符号、仪表符号等。

这些符号的正确使用和理解对于制图的准确性和可读性至关重要。

第二章：设备图1. 设备图的基本要素有哪些？设备图的基本要素包括设备的形状、尺寸、位置以及设备上的附件等。

2. 设备图中的设备符号有哪些？设备图中常用的设备符号有储罐、反应器、换热器、蒸发器等。

这些符号的形状和细节可以通过习题集中的示例进行学习和理解。

3. 如何绘制设备图？绘制设备图时，首先需要确定设备的形状和尺寸，然后根据设备符号的要求进行绘制。

在绘制过程中，要注意符号的比例和位置，以确保图纸的准确性和可读性。

第三章：管道图1. 管道图的基本要素有哪些？管道图的基本要素包括管道的位置、尺寸、方向以及管道上的阀门、支撑等。

2. 管道图中的管道符号有哪些？管道图中常用的管道符号有直线管道、弯头、三通、四通等。

这些符号的形状和细节可以通过习题集中的示例进行学习和理解。

3. 如何绘制管道图？绘制管道图时，首先需要确定管道的位置和方向，然后根据管道符号的要求进行绘制。

在绘制过程中，要注意管道的连接方式、支撑方式以及与其他设备的连接方式，以确保图纸的准确性和可读性。

化工制图试题及答案

化工制图试题及答案一、选择题（每题2分，共20分）1. 在化工制图中，表示管道内流体流向的符号是：A. 箭头B. 点线C. 虚线D. 实线答案：A2. 化工制图中，表示阀门的符号是：A. 圆形B. 矩形C. 三角形D. 方框答案：C3. 化工制图时，用于表示设备名称的代码通常采用：A. 拼音首字母B. 英文缩写C. 数字编号D. 汉字答案：C4. 在化工制图中，管道直径的标注通常采用哪种方式：A. 文字描述B. 符号表示C. 数字编号D. 图形表示答案：B5. 化工制图中，表示泵的符号是：A. 圆形B. 矩形C. 椭圆形D. 梯形答案：C6. 化工制图中，表示阀门开启状态的符号是：A. 一个圆圈B. 一个叉号C. 一个箭头D. 一个点答案：C7. 化工制图中，表示管道连接的符号是：A. 直线B. 曲线C. 点线D. 虚线答案：A8. 在化工制图中，表示设备内部结构的视图是：A. 剖面图B. 轴测图C. 透视图D. 侧视图答案：A9. 化工制图中，表示管道分支的符号是：A. 一个圆圈B. 一个叉号C. 一个箭头D. 一个点答案：A10. 化工制图中，表示管道阀门关闭状态的符号是：A. 一个圆圈B. 一个叉号C. 一个箭头D. 一个点答案：B二、填空题（每题2分，共20分）1. 在化工制图中，管道的尺寸通常用________表示。

答案：直径2. 化工制图中，设备的位置通常用________来表示。

答案：坐标3. 化工制图中，管道的材质通常用________来表示。

答案：符号4. 在化工制图中，表示管道内流体压力的符号是________。

答案：P5. 化工制图中，表示管道内流体温度的符号是________。

答案：T6. 化工制图中，设备的操作条件通常用________来表示。

答案：注释7. 在化工制图中，表示管道内流体速度的符号是________。

答案：V8. 化工制图中，表示管道内流体流量的符号是________。

化工制图习题集答案

P7-1
根据两视图补画第三视图，并标注尺寸。
Φ13
R12
9
4
17
31 39
?6 R8
2021/3/18
7
23
28
25 返回化工制图习题集答案下一页
P7-2
26 5
10
根据两视图补画第三视图。
28 2
14
3 ?6
22
17
32
42
21
2021/3/18
26 返回化工制图习题集答案下一页
P7-3
27
2021/3/18
3 返回化工制图习题集答案下一页
P1-4
画出平面立体的第三视图，并标注尺寸。
33
20
15
50
14
24
2021/3/18
4 返回化工制图习题集答案下一页
P2-1
画出曲面立体的第三视图，并标注尺寸。
Ф36
60
2021/3/18
5 返回化工制图习题集答案下一页
P2-2
2021/3/18
18 返回化工制图习题集答案下一页
P5-7
补全视图中所缺的线或完成第三视图。
2021/3/18
19 返回化工制图习题集答案下一页
P5-8
补全视图中所缺的线或完成第三视图。
2021/3/18
20 返回化工制图习题集答案下一页
P6-1
根据轴测图补画视图中的所缺图线。
2021/3/18

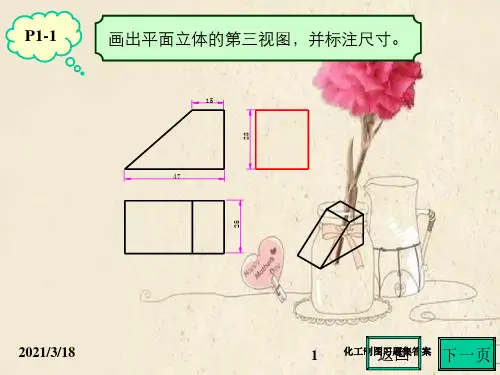

P1-1
画出平面立体的第三视图，并标注尺寸。
15
47
25 28
2021/3/18
1 返回化工制图习题集答案下一页

化工制图习题集答案解析

1-4　标注下列图形的尺寸班级姓名学号优质.参考.资料优质.参考.资料姓名学号1-4　标注下列图形的尺寸1-5　标注尺寸(尺寸从图中量取，取整数)班级姓名学号优质.参考.资料1-6　线型练习班级学号姓名优质.参考.资料1-7　用1：1比例抄画图形姓名学号优质.参考.资料1-8　完成下列图形的线段连接，比例1：1，标注出圆心和切点优质.参考.资料1-9　几何作图班级姓名学号优质.参考.资料1-10　平面图形的作图(一)班级学号姓名优质.参考.资料1-11　平面图形的作图(二)班级姓名学号优质.参考.资料1-12　平面图形的作图(三)姓名学号优质.参考.资料优质.参考.资料姓名班级学号优质.参考.资料2-1 由物体的立体图选择三视图14学号班级姓名第二章　投影基础2-2 由物体的立体图绘制三视图15班级姓名学号优质.参考.资料2-3 点的投影班级姓名学号优质.参考.资料2-4 点的投影班级姓名学号优质.参考.资料优质.参考.资料 5.侧平线4. 正垂线1.正平线2-5 画出所给直线的投影图，并填空（其他条件自定）2.侧垂线183.水平线6.铅垂线面投影反应实长面投影平行OX轴面投影平行OZ轴面投影平行OY轴面投影平行OX轴面投影反应实长面投影反应实长面投影反映实长投影积聚为一点投影积聚为一点面投影反映实长面投影平行OY轴面投影平行OZ轴面投影反映实长投影积聚为一点学号班级姓名012-6 直线的投影班级姓名学号优质.参考.资料2-7 直线的投影班级姓名学号优质.参考.资料优质.参考.资料 212.2-8 作出平面的另一面投影1.4. 5. 6.3.学号班级姓名优质.参考.资料 4.找出A、B面的三面投影，并涂黑标记。

3.在平面ABC上求点K，使K点与H面和V面的距离都等于15mm。

1.点M在平面ABC上，作出M点的另二面投影。

2-9 平面上的直线和点2.作出平面ABCD的V面投影。

22学号班级姓名优质.参考.资料232.3-1 补画基本几何体的第三面投影，并画出表面上点、直线的另二面投影1.3. 4.学号班级姓名优质.参考.资料 4.3.1.3-2 补画带切口几何体的第三视图2.24学号班级姓名优质.参考.资料 252.3-3 补画带切口几何体的三视图1.3. 4.学号班级姓名优质.参考.资料 4.3.1.3-4 补画带切口几何体的三视图2.26学号班级姓名优质.参考.资料 272.3-5 已知基本几何体的三面投影，画出表面上点的另二面投影1.3. 4.学号班级姓名优质.参考.资料 4.3.1.3-6 补画基本几何体的第三面投影，并画出表面上线段的另二面投影2.28学号班级姓名姓名3-8 补画基本几何体的第三面投影班级Array学号姓名优质.参考.资料优质.参考.资料 292.3-7 补画带切口几何体的第三视图1.3. 4.学号班级姓名优质.参考.资料 4.3.1.3-9 补画带切口几何体的三视图 2.31学号班级姓名3-10 标注下列形体的尺寸班级姓名学号优质.参考.资料优质.参考.资料 334-1 轴测图1. 根据视图画出管道的正等轴测图d a (b)ce eˊa"(b")c"d"(e")cˊa ˊb ˊ(d ˊ) 2. 根据管道轴测图,判断其空间走向.A 该管道自A 点向（上）、向（右）、向（下）、向（前）、向（右）、向（下）、向（左）到达B 点。

化工制图习题集答案

化工制图习题集答案化工制图习题集答案化工制图是化学工程专业中非常重要的一门课程，它是化学工程师必备的基础技能之一。

通过学习化工制图，学生可以掌握化工流程图、设备图和管道图的绘制方法，了解化工工艺流程的运行原理，提高解决实际问题的能力。

下面我将为大家提供一些化工制图习题的答案，希望对大家的学习有所帮助。

1. 以下哪个图是化工流程图？a) 设备图b) 管道图c) 工艺流程图d) 结构图答案：c) 工艺流程图2. 化工流程图中常用的符号有哪些？化工流程图中常用的符号有：流程线、设备、阀门、泵、压力表、温度计、液位计等。

3. 设备图是用来表示什么的？设备图是用来表示化工设备的布局、形状、尺寸和连接方式的图纸。

它可以帮助工程师更好地了解设备的结构和功能。

4. 管道图是用来表示什么的？管道图是用来表示化工流程中各种管道的布局和连接方式的图纸。

它可以帮助工程师更好地了解管道的走向、直径和材质。

5. 在化工制图中，常用的比例尺有哪些？常用的比例尺有：1:1、1:2、1:5、1:10、1:20等。

不同的比例尺适用于不同大小的图纸，可以根据实际需要选择合适的比例尺。

6. 在化工流程图中，流程线的箭头表示什么意思？流程线的箭头表示物质的流动方向。

箭头指向的方向表示物质的流动方向，箭头的长度表示物质的流动速度。

7. 在设备图中，常用的符号有哪些？常用的设备符号有：反应器、蒸馏塔、换热器、分离器、搅拌器等。

每个设备符号都有其特定的形状和标识，可以根据需要选择合适的符号。

8. 在管道图中，常用的符号有哪些？常用的管道符号有：直线管道、弯管、三通、四通、阀门等。

每个管道符号都有其特定的形状和标识，可以根据需要选择合适的符号。

9. 在化工制图中，图纸的标注有哪些要求？图纸的标注要求清晰、准确、规范。

标注内容包括设备名称、设备编号、管道直径、管道材质、流体名称、流体温度、流体压力等。

标注应放置在合适的位置，方便查看和理解。

10. 在化工制图中，常用的绘图工具有哪些？常用的绘图工具有：铅笔、直尺、曲线尺、圆规、橡皮擦等。

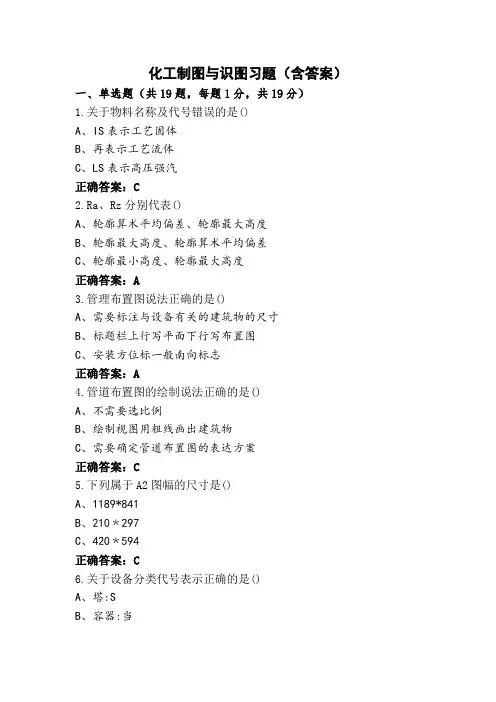

化工制图与识图习题(含答案)

化工制图与识图习题（含答案）一、单选题（共19题，每题1分，共19分）1.关于物料名称及代号错误的是()A、IS表示工艺固体B、再表示工艺流体C、LS表示高压强汽正确答案：C2.Ra、Rz分别代表()A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A3.管理布置图说法正确的是()A、需要标注与设备有关的建筑物的尺寸B、标题栏上行写平面下行写布置图C、安装方位标一般南向标志正确答案：A4.管道布置图的绘制说法正确的是()A、不需要选比例B、绘制视图用粗线画出建筑物C、需要确定管道布置图的表达方案正确答案：C5.下列属于A2图幅的尺寸是()A、1189*841B、210﹡297C、420﹡594正确答案：C6.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案：C7.当设备的直径超过()mm时，应开设人孔。

A、800B、900C、600正确答案：B8.下列说法正确的是()A、向视图只允许向特定方向的基本视图B、向视图是剖视图C、向视图是可以自由配置的基本视图正确答案：C9.在管道布置图上标注标高流法错误的是()A、当标高以管底为基准时，加注管底代号“DPELSI、SIT”B、管道之间间隔较小时。

允许引出标准。

C、当标高以量道中心线为基准时，只需要标注“配置、证件”正确答案：A10.下列不属于化工设备结构特点的是()A、壳体以回转体为主B、大量采用螺纹连接C、尺寸大小相差悬殊正确答案：B11.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。

称为()A、设备图B、管道图C、流程图正确答案：B12.下列不属于普通布置图的内容是()A、断面图B、足够的尺寸C、一组视图正确答案：A13.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案：C14.管道通常不需要用《》管件连接起来。

化工制图试题及答案

化工制图试题及答案# 化工制图试题及答案## 一、选择题（每题2分，共20分）1. 化工制图中，表示管道流动方向的符号是：A. 箭头B. 圆圈C. 波浪线D. 直线2. 下列哪个不是化工设备图的组成部分？A. 标题栏B. 材料表C. 工艺流程图D. 组织结构图3. 化工制图中，管道直径的标注应使用：A. 毫米B. 英寸C. 米D. 厘米4. 化工设备图中，阀门的表示方法通常是：A. 用文字说明B. 用符号表示C. 用图形表示D. 用颜色区分5. 化工制图中，泵的表示方法通常包括：A. 泵的型号B. 泵的功率C. 泵的流量D. 所有以上## 二、填空题（每空2分，共20分）1. 化工制图中，管道的________是用来表示管道的材质。

2. 化工设备图中，________是用来表示设备内部结构的图。

3. 化工制图中，________是表示设备或管道的连接方式。

4. 化工制图时，________是表示设备或管道的尺寸。

5. 在化工制图中，________是用来表示设备或管道的安装位置。

## 三、简答题（每题15分，共30分）1. 简述化工制图中管道布置图的作用及其重要性。

2. 描述化工制图中设备图的绘制步骤。

## 四、绘图题（共30分）1. 根据所给的化工流程图，绘制出相应的管道布置图。

（15分）2. 绘制一个简单的化工设备图，包括设备的基本视图和必要的标注。

（15分）## 答案### 一、选择题1. A2. D3. A4. B5. D### 二、填空题1. 管道材质标记2. 剖面图3. 连接符号4. 尺寸线和尺寸数字5. 定位轴线### 三、简答题1. 管道布置图是化工制图中的重要组成部分，它详细展示了管道的走向、连接方式、阀门和仪表的位置等信息。

管道布置图在化工工程设计和施工中具有重要作用，它有助于确保管道系统的合理布局，避免施工过程中的错误和返工，同时也为设备的维护和检修提供了便利。

2. 化工制图中设备图的绘制步骤通常包括：- 确定设备的外形尺寸和基本参数。

西南大学《化工制图》复习思考题及答案

（0746）《化工制图》复习思考题一、制图基本知识思考题1、在国家标准中对图幅、图框格式以及比例是如何规定的？2、在国家标准中对字体及图线宽度是如何规定的？3、在国家标准中对尺寸注法是如何规定的？二、投影基础思考题1、正投影法的概念及其特点？2、什么是显（反）实性？直线在怎样位置时，其投影具有显（反）实性？3、什么是积聚性？直线在怎样位置时，其投影具有积聚性？4、三面投影的投影对应关系是什么？5、怎样根据点的两面投影求其第三面投影？6、怎样根据两面投影区分投影面的垂直线和平行线？7、怎样根据三面投影，判别一个平面对投影面的相对位置？如果只有两面投影，能否判断？8、当已确定投影中的一个封闭线框为物体上某一平面的投影时，如何确定该投影是否反映平面的实形？三、基本立体及其表面交线思考题1、棱柱体、棱锥体的投影有哪些特点？2、圆柱体、圆锥体的投影有哪些特点？3、在以上立体表面上取点和线有哪些方法？4、在什么情况下，圆柱面的截交线是圆、椭圆及两条平行线？5、在什么情况下，圆锥面的截交线是圆、双曲线及两条直线？6、在什么情况下，需要利用辅助线（直线和圆）求作截交线？7、在什么情况下，正交圆柱的相贯线可以采用简化画法？怎样判断其凹凸方向及虚实？8、在什么情况下，相贯线是平面曲线（圆、椭圆及两条平行线）？四、组合体思考题1、什么是组合体？有哪些组合方式？2、什么是形体分析法？在组合体画图和读图时有什么作用？3、什么是线面分析法？在组合体画图和读图时有什么作用？4、什么是基准？哪些元素可以作为基准？5、标注尺寸时为什么要先选定基准？什么是定形、定位和总体尺寸？6、标注尺寸时应注意哪些问题？7、怎样才能结合形体分析法和线面分析法，快速而准确地完成组合体的读图？五、机件常用表达方法思考题1、机件的常用表达方法有哪些？2、基本视图相互之间有怎样的位置关系？3、斜视图和局部视图的适用条件有哪些？4、全剖视、半剖视和局部剖视的适用条件有哪些？5、剖视图的标注规则有哪些？6、移出剖面和重合剖面有什么不同？7、断面图的标注规则有哪些？8、当剖切平面经过肋板时，怎样确定是否画剖面线？六、标准件和常用件思考题1、螺纹的三要素是什么？2、标准螺纹的标记包含哪些内容？试说明M20、M20×1.5和G3/4的含义3、绘制螺纹连接件的装配图时，应遵守哪些基本规定？4、三种螺纹连接件的装配图（简化画法）——螺栓连接、螺钉连接、螺柱连接5、试简述零件的画图和读图的步骤和方法七、零件图1. 表面粗糙度1).表面粗糙度的概念2).表面粗糙度的符合3).表面粗糙度的代号4).表面粗糙度在图样上的标注方法2.极限与配合1).互换性概念。

化工绘图考试题及答案

化工绘图考试题及答案一、选择题（每题2分，共10分）1. 在化工制图中，表示管道连接的符号是：A. 直线B. 虚线C. 点划线D. 双点划线答案：B2. 化工流程图中，表示泵的图形符号是：A. 圆形B. 矩形C. 菱形D. 三角形答案：C3. 化工设备图中，表示阀门的符号是：A. 圆形B. 矩形C. 椭圆形D. 扇形答案：D4. 在化工制图中，表示管道直径的标注方法是：A. 直接标注数字B. 使用直径符号（ø）后跟数字C. 使用字母“D”后跟数字D. 使用字母“N”后跟数字答案：B5. 化工流程图中，表示压缩机的图形符号是：A. 圆形B. 矩形C. 菱形D. 椭圆形答案：B二、填空题（每题2分，共10分）1. 化工制图中，管道的走向通常用______表示。

答案：箭头2. 在化工设备图中，表示容器内部结构的视图是______视图。

答案：剖面3. 化工流程图中，表示反应器的图形符号通常是______。

答案：椭圆形4. 化工制图中，管道的厚度通常用______表示。

答案：线型5. 在化工制图中，表示管道连接处的法兰盘的符号是______。

答案：双线圆三、简答题（每题10分，共20分）1. 简述化工制图中管道的标注方法。

答案：化工制图中管道的标注方法包括管道的编号、直径、长度、材料、压力等级等。

管道编号通常用字母和数字组合表示，如A-101表示A系统的第一根管道。

直径用直径符号（ø）后跟数字表示，如ø100表示直径为100mm的管道。

长度和材料则根据实际情况标注，压力等级则用字母和数字组合表示，如PN16表示公称压力为16bar的管道。

2. 描述化工流程图中常见的图形符号及其代表的设备。

答案：化工流程图中常见的图形符号包括：圆形表示容器，如储罐；矩形表示换热器；菱形表示泵；椭圆形表示反应器；扇形表示阀门；三角形表示压缩机。

这些图形符号用于直观地表示流程图中各个设备的位置和类型。

化工制图习题集答案

化工制图习题集答案一、基础制图知识1. 化工制图中常用的比例尺有哪些？- 常用的比例尺包括1:10, 1:20, 1:50, 1:100等，根据图纸的详细程度和需要表达的对象大小来选择。

2. 化工制图中的线型有哪些？- 线型包括实线、虚线、点划线、双点划线等，用于区分不同的结构和层次。

3. 化工制图中的尺寸标注应遵循哪些规则？- 尺寸标注应清晰、准确，避免尺寸线交叉，尺寸数字应位于尺寸线的上方或旁边。

二、化工设备图1. 化工设备图包括哪些内容？- 化工设备图包括设备的外观图、剖面图、尺寸图以及必要的细节图。

2. 如何绘制化工设备的剖面图？- 首先确定剖面线的位置和方向，然后在剖面线上绘制剖面图，展示设备的内部结构。

3. 化工设备图中的标注和说明应如何书写？- 标注和说明应简洁明了，使用专业术语，避免歧义。

三、化工工艺流程图1. 化工工艺流程图的基本组成是什么？- 工艺流程图包括流程框图、设备连接图、物料平衡图等。

2. 如何绘制化工工艺流程框图？- 首先确定工艺流程的起点和终点，然后按照工艺顺序连接各个工艺单元，使用箭头表示物料流向。

3. 化工工艺流程图中的符号和代号应如何使用？- 符号和代号应符合化工行业的标准，如泵、阀门、反应器等。

四、化工管道布置图1. 化工管道布置图包括哪些内容？- 管道布置图包括管道的平面布置、立面布置、管道编号、管道材料以及管道尺寸等。

2. 如何确定管道的走向？- 管道的走向应考虑工艺流程、设备布局、安全要求等因素。

3. 化工管道布置图中的标注和说明应注意哪些问题？- 标注和说明应详细、准确，包括管道的直径、壁厚、材料、保温、防腐等信息。

五、化工设备安装图1. 化工设备安装图包括哪些内容？- 安装图包括设备的安装位置、基础尺寸、连接方式、支撑结构等。

2. 如何绘制化工设备的安装图？- 首先确定设备的安装位置，然后绘制设备的基础和支撑结构，最后标注设备的连接方式和尺寸。

3. 化工设备安装图中的注意事项有哪些？- 注意事项包括设备的稳定性、安全性、便于维护和操作等。

化工制图与识图习题库与参考答案

化工制图与识图习题库与参考答案一、判断题（共IOO题，每题1分，共100分）1、为了避免增加视图或剖视，对回转体上的平面可用细实线绘出对角线表示。

A、正确B、错误正确答案：A2、物料名称及代号TS为蒸汽冷凝水。

A、正确B、错误正确答案：B3、设备分类代号P表示塔。

A、正确B、错误正确答案：B4、管道组合号PG0302-219,219代表工段号。

A、正确B、错误正确答案：B5、由钢板卷焊而成的筒体，其公称直径是指筒体的内径。

A、正确B、错误正确答案：A6、同一位号的多台设备，在平面图上要全部画出设备外形。

A、正确B、错误正确答案：B7、局部剖视范围必须要大于全剖视图的一半。

B、错误正确答案：B8、管口方位图采用A4图幅，以简化的平面图形绘制。

A、正确B、错误正确答案：A9、尺寸种类一般分为定形尺寸、定位尺寸和总体尺寸。

A、正确B、错误正确答案：A10、在绘制管道布置图时要用细线按比例画出墙、门、窗等建筑物。

A、正确B、错误正确答案：A11、管架GST1o1中11表示管架序号。

A、正确B、错误正确答案：B12、局部剖视范围必须要小于全剖视图的一半。

A、正确B、错误正确答案：B13、管道尺寸一般不需要标注公称直径。

A、正确B、错误正确答案：B14、手孔的标准直径有DN180和DN360两种。

B、错误正确答案：B15、要用细线按规定符号画出管道上的管件、阀门、管道附件、特殊管件等。

A、正确B、错误正确答案：A16、在绘制管道布置图时要预留管口表和标题栏的位置。

A、正确B、错误正确答案：A17、设备布置图用中粗线画设备支架、基础轮廓。

A、正确B、错误正确答案：A18、PID图不按比例画，但要保持它们的相对大小及位置高低。

A、正确B、错误正确答案：A19、在处理有毒、易燃、易爆的介质时，要求密封性能好，安全装置可靠。

A、正确B、错误正确答案：A20、三视图的投影规律为主、俯视图长对正（等长）。

A、正确B、错误正确答案：A21、正投影具有类似性。

化工制图与识图模拟习题(含参考答案) (2)

化工制图与识图模拟习题（含参考答案）一、单选题（共19题，每题1分，共19分）1.关于断面图分类中不属于的是()A、移出断面B、半剖视图C、重合断面正确答案：B2.当设备的直径超过()mm时，应开设人孔。

A、800B、900C、600正确答案：B3.关于不属于化工工艺流程图组成的是()A、首页图B、管道布置图C、方框图正确答案：B4.关于物料名称及代号错误的是()A、IS表示工艺固体B、再表示工艺流体C、LS表示高压强汽正确答案：C5.关于尺寸说法正确的是()A、极限尺寸是理想尺寸B、基本尺寸是理想尺寸C、实际尺寸是理想尺寸正确答案：B6.工艺管道及仪表流程图说法错误的是()A、不按比例绘制B、采用标准规格的AO图幅C、采用标准规格的A1图幅正确答案：B7.管理布置图说法正确的是()A、需要标注与设备有关的建筑物的尺寸B、标题栏上行写平面下行写布置图C、安装方位标一般南向标志正确答案：A8.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案：C9.关于公差说法正确的是()A、公差为负B、公差为正C、公差可能为正、负或零正确答案：C10.下列不属于基本视图的是()A、剖视图B、主视图C、俯视图正确答案：A11.图样上所注尺寸，为该图样所示机件的()，否则应别加说明。

A、最后完工尺寸B、留有加工余量尺寸C、测量尺寸正确答案：A12.合理布置管道时不需要考虑的是()A、管道的生产价格B、便于操作及安全生产C、物料因素正确答案：A13.Ra、Rz分别代表()A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A14.下列不属于普通布置图的内容是()A、足够的尺寸B、断面图C、一组视图正确答案：B15.当空间平面平等投影面时，其投影与原平面形状大小()。

A、相等B、不相等C、相比不确定正确答案：A16.管道通常不需要用《》管件连接起来。

化工制图思考题及答案(精品资料).doc

【最新整理，下载后即可编辑】化工制图复习题1. 化工行业中常用的工程图样的分类。

答：化工机器图、化工设备图和化工工艺图。

2. 化工设备零部件的种类分为哪两大类？举例说明。

答：① 化工机器。

指主要作用部件为运动的机械，如各种过滤机，破碎机，离心分离机、旋转窑、搅拌机、旋转干燥机以及流体输送机械等。

②化工设备。

指主要作用部件是静止的或者只有很少运动的机械，如各种容器（槽、罐、釜等）、普通窑、塔器、反应器、换热器、普通干燥器、蒸发器，反应炉、电解槽、结晶设备、传质设备、吸附设备、流态化设备、普通分离设备以及离子交换设备等。

3. 筒体（钢板卷制、无缝钢管）公称直径如何确定？（外径、内径各为多少？）答：一般来说，直径从300mm至6000mm，筒体可由钢板卷焊而成，其工程直径为筒体的内径；当DN在1000mm以内时每增加50mm为一个直径档次，在1000~6000mm时每增加100mm为一个直径档次。

直径小于500mm时，可以直接使用无缝钢管来作筒体，其工程直径为同体的外径。

4. 椭圆封头公称直径如何确定？（外径、内径各为多少？）答：其长轴为短轴的2倍，JB/T4746——2002《钢制压力容器用封头》规定，以内径为标准椭圆形代号为EHA，以外径为标准的椭圆形封头代号为E HB。

5. 筒体与封头的连接方式有哪些？答：直接焊接、法兰连接。

6. 管法兰的分类？答：一个是由国家质量技术监督局批准的管法兰国家标准GB/T9112~9124—2000另一个是化工行业标准HG20592~20635—2009《钢制管法兰、垫片、紧固件》。

8. 管法兰按其与管子的连接方式分为哪几类。

答：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

9. 压力容器法兰分为哪几类?密封面形式有几种？答：有甲型平焊法兰、乙型平焊法兰和长颈对焊法兰，其密封面形式有平面型密封、凹凸面密封、榫槽面密封。

11. 球形、椭圆、碟形、锥形、平板封头的特点。

化工制图思考题
