直流稳压电源使用手册

合集下载

直流稳压电源的使用说明

直流稳压电源的使用说明

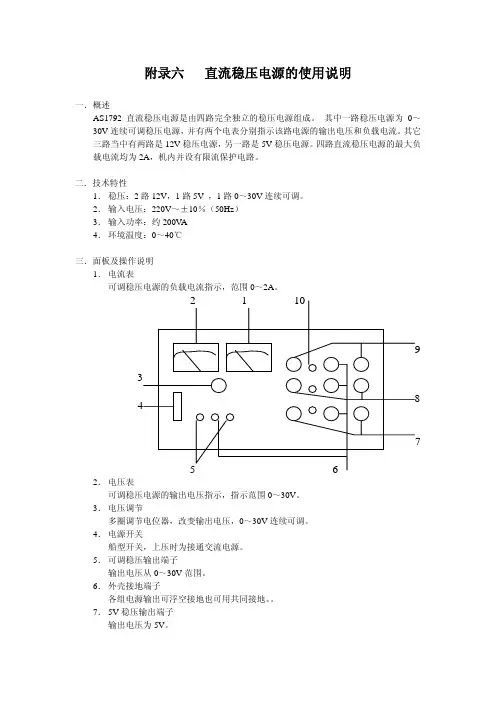

附录六直流稳压电源的使用说明一.概述AS1792直流稳压电源是由四路完全独立的稳压电源组成。

其中一路稳压电源为0~30V连续可调稳压电源,并有两个电表分别指示该路电源的输出电压和负载电流。

其它三路当中有两路是12V稳压电源,另一路是5V稳压电源。

四路直流稳压电源的最大负载电流均为2A,机内并设有限流保护电路。

二.技术特性1.稳压:2路12V,1路5V ,1路0~30V连续可调。

2.输入电压:220V~±10%(50Hz)3.输入功率:约200V A4.环境温度:0~40℃三.面板及操作说明1.电流表可调稳压电源的负载电流指示,范围0~2A。

2.电压表可调稳压电源的输出电压指示,指示范围0~30V。

3.电压调节多圈调节电位器,改变输出电压,0~30V连续可调。

4.电源开关船型开关,上压时为接通交流电源。

5.可调稳压输出端子输出电压从0~30V范围。

6.外壳接地端子各组电源输出可浮空接地也可用共同接地。

7.5V稳压输出端子输出电压为5V。

8.12V稳压输出端子输出电压为12V。

9.12V稳压输出端子输出电压为12V。

10.指示灯发光时对应于一组稳定电压的输出四.使用方法1.单机工作:四组独立电源输出端子可与“”端子连接,成为正输出或负输出,输出端亦可不与“”端子连接,均成为浮空电源输出。

2.串联工作:两组或两组以上稳压源可串联使用,输出电压为串联组数电压之和仪器接地“”端子只能与串联组的头或尾相接成为正电源或负电源,不接“”端子,则为浮空电源组。

3.需要提供双电源时,两路独立电源的头、尾相接作为“地”,两路电源的头(正端)为双电源的正端,两路电源的尾(负端)为双电源的负端。

五.注意事项1.本电源工作时,注意通风,不要靠近其他热源,在长期连续工作时,对输出电流要适当限制。

2.本电源虽有负载短路保护电路,但当负载短路时,一经发现,应立即切断电源或断开输出端子的连接线,必须排除故障后方可正常使用,长时间负载短路容易引起整机损坏。

稳压直流电源产品说明书

稳压直流电源产品说明书

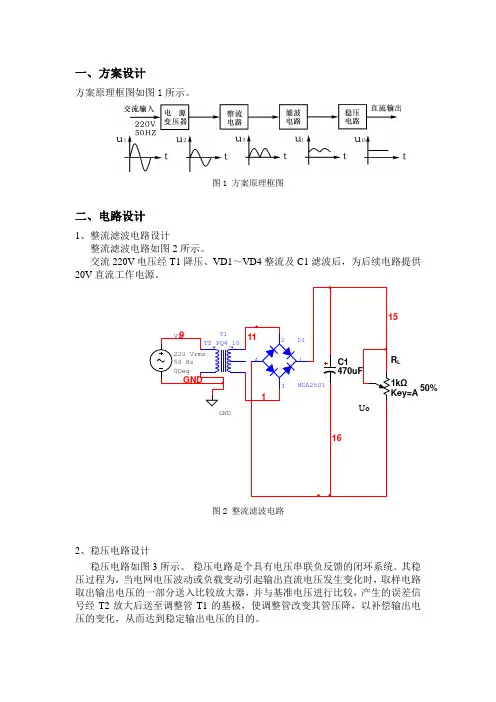

一、 方案设计方案原理框图如图1所示。

图1 方案原理框图二、电路设计1、整流滤波电路设计整流滤波电路如图2所示。

交流220V 电压经T1降压、VD1~VD4整流及C1滤波后,为后续电路提供20V 直流工作电源。

图2 整流滤波电路2、稳压电路设计稳压电路如图3所示。

稳压电路是个具有电压串联负反馈的闭环系统。

其稳压过程为,当电网电压波动或负载变动引起输出直流电压发生变化时,取样电路取出输出电压的一部分送入比较放大器,并与基准电压进行比较,产生的误差信号经T2放大后送至调整管T1的基极,使调整管改变其管压降,以补偿输出电压的变化,从而达到稳定输出电压的目的。

L50%图3 稳压电路3、输出参数调节及负载电路输出参数调节及负载电路如图4所示。

(1)输出电压Uo 及输出电压调节范围:)U (U R R R R R U BE2Z W 22W 1O +"+++=调节Rw 可以改变输出电压Uo 。

(2)最大负载电流Iomax 。

稳压电源正常工作时能输出的最大电流。

调节Rl 可以改变Io 。

50%Q1图4 输出参数调节及负载电路三、电路测试切断工频电源,连接好被测电路。

1、初测。

稳压器输出端负载开路,断开保护电路,接通220V工频电源,调节电位器Rw,观察Uo的大小和变化情况。

观察结果显示,Uo岁Rw线性变化,说明该稳压电路各反馈环路工作基本正常。

2、测量输出电压可调节范围。

接入负载,并调节Rl,使输出电流Io≈100mA,此时接入的负载阻值为156Ω,满足驱动负载在120Ω~240Ω的范围内,如图5所示。

再调节电位器Rw。

当将电位器Rw调节到最大值时,测量输出电压达到限定范围的最小值,此时Uo为6V左右,如图6所示;当将电位器Rw调节到最小值时,测量输出电压达到限定范围的最大值,此时Uo为15V左右,如图7所示,即满足稳压电源输出直流可调电压6V<Uo<15V这一技术指标的要求。

该过程中如不满足要求,可适当调整R1、R2的值。

多路直流稳压稳流电源用户使用手册

多路直流稳压稳流电源用户使用手册

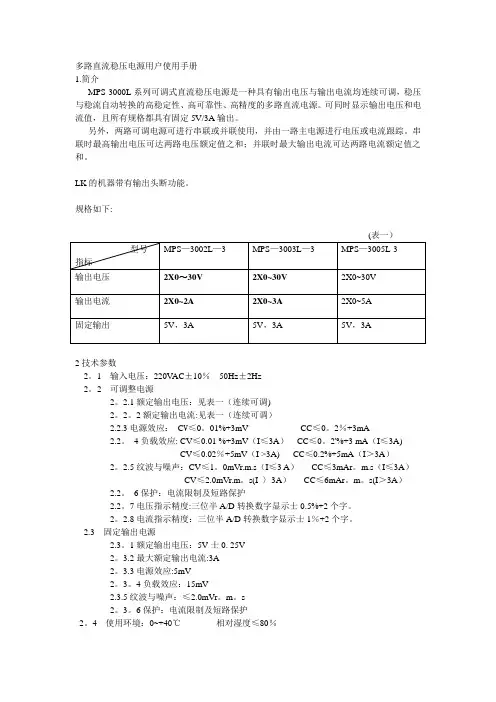

多路直流稳压电源用户使用手册1.简介MPS-3000L系列可调式直流稳压电源是一种具有输出电压与输出电流均连续可调,稳压与稳流自动转换的高稳定性、高可靠性、高精度的多路直流电源。

可同时显示输出电压和电流值,且所有规格都具有固定5V/3A输出。

另外,两路可调电源可进行串联或并联使用,并由一路主电源进行电压或电流跟踪。

串联时最高输出电压可达两路电压额定值之和;并联时最大输出电流可达两路电流额定值之和。

LK的机器带有输出头断功能。

规格如下:2技术参数2。

1 输入电压:220V AC±10%50Hz±2Hz2。

2 可调整电源2。

2.1额定输出电压:见表一(连续可调)2。

2。

2额定输出电流:见表一(连续可调)2.2.3电源效应:C V≤0。

01%+3mV CC≤0。

2%+3mA2.2。

4负载效应: CV≤0.01 %+3mV(I≤3A)CC≤0。

2'%+3 mA(I≤3A)CV≤0.02%+5mV(I >3A) CC≤0.2%+5mA(I>3A)2。

2.5纹波与噪声:CV≤1。

0mVr.m.s(I≤3 A)CC≤3mAr。

m.s(I≤3A)CV≤2.0mVr.m。

s(I 〉3A)CC≤6mAr。

m。

s(I>3A)2.2。

6保护:电流限制及短路保护2.2。

7电压指示精度:三位半A/D转换数字显示士0.5%+2个字。

2。

2.8电流指示精度:三位半A/D转换数字显示士1%+2个字。

2.3 固定输出电源2.3。

1额定输出电压:5V士0. 25V2。

3.2最大额定输出电流:3A2。

3.3电源效应:5mV2。

3。

4负载效应:15mV2.3.5纹波与噪声:≤2.0mVr。

m。

s2。

3。

6保护:电流限制及短路保护2。

4 使用环境:0~+40℃相对湿度≤80%2。

5 工作时间:满负荷连续工作时间〉8小时3。

使用3。

1面板上各开关旋钮的位置和功能(1)指示主动路输出电压值(2)指示主动路输出电流值(3)指示主动路输出电压值(4)指示从动路输出电流值(5)主动路输出电压调节(6)主动路稳流输出电流调节(7)从动路输出电压调节(8)从动路稳流输出电流调节(9)固定5V输出报警于指示灯具(10)主动路稳压状态指示灯(11)从动路稳流状态指示灯(12)从动路稳压状态指示灯(13)从动路稳流状态或双路(14)双路电源独立、串联电源并联状态指示灯并联控制开关(15)双路电源独立、串联、(16)主动路输出正端并联控制开关(17)(20)机壳接地端(18)主动路输出负端(19)从动路输出正端(21)从动路输出负端(22)电源开关(23)固定5V输出正端(24)固定5V输出负端3。

YB17系列直流稳压电源使用书(免费)

YB17系列直流稳压电源使用书(免费)

目录简介 (1)1.使用特性 (2)2.物理特性 (2)3.技术指标 (3)4.使用注意事项 (6)5.面板操作件作用说明 (9)6.使用方法 (13)7.仪器配置 (16)8.保养与贮存 (17)承诺 (17)简介谢谢您购买YB1700系列直流稳压电源。

为确保正确使用,请在使用之前仔细阅读这本说明书。

阅毕,请将说明书保存好。

该直流稳压电源根据严格的质量控制标准生产,对元器件进行全面的筛选老化。

优良的直流稳压电源应该通过一系列环境测试,在规定的工作环境中能够处于最佳工作状态。

售后服务:如果出现任何故障,请与我们的销售部或各维修点联系,以便得到快捷有效的售后服务。

11.使用特性YB1700系列直流稳压电源,具有下列特点:1.1外形美观、使用方便。

1.2具有稳压、稳流功能。

1.3可任意进行串联或并联。

1.4纹波小。

1.5精度高,稳定性好。

2.物理特性:2.1体积:320(深)×270(长)×160(宽)mm3 2.2重量:约8kg23.技术指标3.1双路稳压电源型号YB1731A/B/C2A YB1731A/B/C3A YB1731A/C5A 主路从路主路从路主路从路输出电压0~30V0~30V0~30V 输出电流0~2A0~3A0~5A负载效应CV5×10-4+2mV CC20mA源效应CV1×10-4+0.5mV CC1×10-3+5mA纹波及噪声CV1mVrms CC1mArms输出调节分辨率CV20mV CC30mA漂移CV1×10-3+2mV CC1×10-3+10mA跟踪误差±1%+10mV显示精度数字电压表:±1%+2个字,数字电流表:±2%+2个字,机械表头:2.5级工作温度0~+40℃可靠性MTBF2000小时冷却方式风扇冷却33.2三路稳压电源型号YB1732A/B/C2A YB1732A/B/C3A YB732A/C5A 主路从路固定输出主路从路固定输出主路从路固定输出输出电压0~30V5V0~30V5V0~30V5V 输出电流0~2A2A0~3A3A0~5A5A负载效应CV5×10-4+2mV5×10-4+2mV5×10-4+2mV CC20mA20mA20mA源效应CV1×10-4+0.5mV1×10-4+0.5mV1×10-4+0.5mV CC1×10-3+5mA1×10-3+5mA1×10-3+5mA纹波及噪声CV1mVrms1mVrms1mVrms CC1mArms1mArms1mArms输出调节分辨率CV20mV20mV20mV CC30mA30mA30mA漂移CV1×10-3+2mV1×10-3+2mV1×10-3+2mV CC1×10-3+10mA1×10-3+10mA1×10-3+10mA跟踪误差±1%+10mV±1%+10mV±1%+10mV显示精度数字电压表:±1%+2个字,数字电流表:±2%+2个字,机械表头:2.5级工作温度0~+40℃可靠性MTBF2000小时冷却方式风扇冷却43.3四路稳压电源型号YB1733A/C2A YB1733A/C3A主路从路固定输出主路从路固定输出输出电压0~30V5V12V0~30V5V12V 输出电流0~2A2A2A0~3A3A3A负载效应CV5×10-4+2mV5×10-4+2mV CC20mA20mA源效应CV1×10-4+0.5mV1×10-4+0.5mV CC1×10-3+5mA1×10-3+5mA纹波及噪声CV1mVrms1mVrms CC1mArms1mArms输出调节分辨率CV20mV20mV CC30mA30mA漂移CV1×10-3+2mV1×10-3+2mV CC1×10-3+10mA1×10-3+10mA跟踪误差±1%+10mV±1%+10mV显示精度数字电压表:±1%+2个字,数字电流表:±2%+2个字,机械表头:2.5级工作温度0~+40℃可靠性MTBF2000小时冷却方式风扇冷却54.使用注意事项4.1避免过冷和过热不可将直流稳压电源长期暴露在日光下或靠近热源的地方,如火炉。

S2000直流稳压充电电源说明书

S2000直流稳压充电电源说明书

一.产品简介:本产品可将220V交流电转换成3~6V直流稳压电源,可作为收音机等小型电器的外接电源,并可对1~5节镍铬或镍氢电池进行恒流充电,性能优于市售一般直流电源及充电器,具有较高的性价比和可靠性,是一种用途广泛的实用电器。

二.主要性能指标:(1).输入电压:AC:--220V输出电压(直流稳压):分三档(即: 3v. 4.5v .6v),各档误差为±10%。

(2).输出电流(直流): 额定值150mA,最大300mA。

(3).过载.短路保护,故障消除后自动恢复。

(4).充电稳定电流:60mA(±10%)可对1~4节5号镍铬或镍氢电池充电,充电时间10~12小时。

(5).电路图如下:图1三.工作原理:产品电原理图见(图1)所示。

变压器T及二极管V1~V4、电容C1构成典型全波整流滤波电路,,后面电路若去掉R1及LED1,则是典型的串联稳压电路。

其中LED2兼做电源指示及稳压管作用,当流经该发光二极管的电流变化不大时其正向压降较为稳定(约为1.9V左右,但也会因发光管的规格不同而有所不同,对同一种LED则变化不大),因此可作为低电压稳压管来使用。

R2及LED1组成简单过载及短路保护电路,LED1兼做过载指示。

输出过载(输出电流增大)时,R2上压降增大,当增大到一定数值(约0.8mA)后LED1导通,使调整管V5、V6的基极电流不再增大,限制了输出电流的增加,起到限流保护作用。

K1为输出电压选择开关,K2为输出电压极性变换开关。

V8、V9、V10及其相应元器件组成三路完全相同的恒流源电路,以V8单元为例,LED3在该处兼做稳压及充电指示双重作用,V11可防止电池极性接错。

通过电阻R8的电流(即输出电流)可近似的表示为:I0=(UZ-Ube)/R8其中:I0——输出电流;Ube——T4的基极和发射极间的压降,一定条件下是常数(约0.7V);UZ——LED3上的正向压降,取1.9V。

直流稳压电源的使用说明

直流稳压电源的使用说明

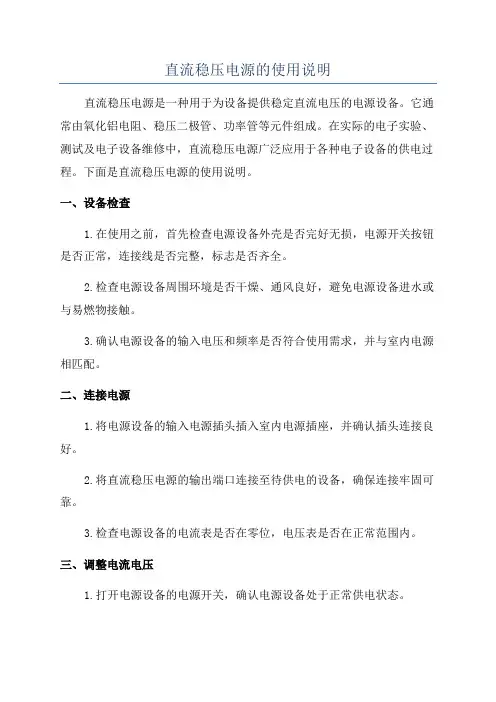

直流稳压电源的使用说明直流稳压电源是一种用于为设备提供稳定直流电压的电源设备。

它通常由氧化铝电阻、稳压二极管、功率管等元件组成。

在实际的电子实验、测试及电子设备维修中,直流稳压电源广泛应用于各种电子设备的供电过程。

下面是直流稳压电源的使用说明。

一、设备检查1.在使用之前,首先检查电源设备外壳是否完好无损,电源开关按钮是否正常,连接线是否完整,标志是否齐全。

2.检查电源设备周围环境是否干燥、通风良好,避免电源设备进水或与易燃物接触。

3.确认电源设备的输入电压和频率是否符合使用需求,并与室内电源相匹配。

二、连接电源1.将电源设备的输入电源插头插入室内电源插座,并确认插头连接良好。

2.将直流稳压电源的输出端口连接至待供电的设备,确保连接牢固可靠。

3.检查电源设备的电流表是否在零位,电压表是否在正常范围内。

三、调整电流电压1.打开电源设备的电源开关,确认电源设备处于正常供电状态。

2.调节电源设备的电流电压控制旋钮,使其逐渐达到待供电设备所需的电流电压数值。

3.建议从小电流、小电压开始调节,逐渐增大,避免因电流电压过大而对设备造成损害。

4.调节电源设备的稳压旋钮,以使输出电压保持稳定在设定值范围内。

四、使用注意事项1.避免电源设备长时间超负荷工作,否则可能会引发设备故障或损坏。

2.在设备接线时,应避免直流稳压电源的输出端短路,否则可能导致设备烧毁。

3.使用电源设备时,避免触摸电源设备内部的高压部件以及避免在潮湿环境下使用。

4.当电源设备不使用时,应及时断开电源开关,避免浪费电力。

五、维护保养1.定期检查电源设备的电源线、连接线是否正常,如发现损坏或老化,应及时更换。

2.保持电源设备的清洁及干燥,避免灰尘积累或受潮。

3.避免在高温、潮湿环境下使用电源设备,以免影响正常使用寿命。

4.注意防雷防静电,避免在雷电天气和高静电环境下使用电源设备。

总之,使用直流稳压电源应注意安全可靠,并遵循正确的操作步骤。

应避免电源设备超负荷工作,注意设备接线的安全,及时维护保养电源设备,确保其正常使用寿命。

直流稳压电源使用说明书

直流稳压电源使用说明书

CCTV SYSTEM POWER SUPPLY
CCTV SYSTEM POWER SUPPLY
直流稳压电源使用说明书
型号:DC12V10A
输入:AC220V
输出:DC12V/10A (左右分为两组,每组5位输出)
尺寸:268mm*220 mm *80 mm
电源型式:开关电源(带指示灯)
电源功能:表头指示工作状态(电压显示)
应用范围:门禁管理系统、闭路电视监控系统、楼宇对讲系统、防盗报警系统及其 它弱电系统,适用于建筑物墙壁挂式安装,带安装孔。

装箱清单:
1、 DC12V10A 箱式电源一台
2、 合格证
3、 使用说明书
4、 电源输入线
5、 备用保险管壹只(在输入插座内)
6、 机箱钥匙贰把
输出端子接线图例:
输出电压调节:在机箱电路板有标着VR1的正方形蓝色可调电位器,可用十字螺丝刀轻轻调节,顺时针旋转电压增高,逆时针旋转电压降低,可调范围(DC12-15.5V ),1个电位器对应一组输出,可根据需要分别调节。

散热风扇:散热风扇受温度控制器控制,达到预定温度会自行启动。

特别提示:接入市电时,请特别注意人身安全
注意接线端子的正确接法
不要超负荷使用本产品
如遇故障,不要自行拆卸,请及时联系供应商
电源输出DC12 V (上面5个为一组,DC+) 电源输出DC12V (上面5个为一组, DC+) 电源输出DC12 V (下面5个为一组,DC -) 电源输出DC12V (下面5个为一组, DC -)。

HDP10000 系列 直流稳压电源 用户手册说明书

HDP10000 系列 直流稳压电源 用户手册说明书

用户手册2022.10保证和声明版权本文档版权属青岛汉泰电子有限公司所有。

声明青岛汉泰电子有限公司保留对此文件进行修改而不另行通知之权利。

青岛汉泰电子有限公司承诺所提供的信息正确可靠,但并不保证本文件绝无错误。

请在使用本产品前,自行确定所使用的相关技术文件规格为最新有效的版本。

若因贵公司使用青岛汉泰电子有限公司的文件或产品,而需要第三方的产品、专利或者著作等与其配合时,则应由贵公司负责取得第三方同意及授权。

关于上述同意及授权,非属本公司应为保证之责任。

产品认证Hantek认证HDP10000系列直流稳压电源满足中国国家行业标准和产业标准,并且全系列已通过CE 认证,将进一步完成其他国家标准认证。

联系我们如果您在使用青岛汉泰电子有限公司的产品过程中,有任何疑问或不明之处,可通过以下方式取得服务和支持:电子邮箱:service@hantek,support@hantekCN版权所有©青岛汉泰电子有限公司 HDP10000系列用户手册I目录1安全要求 (1)1.1 常规安全事项概要 .......................................................................................................................1 1.2 安全术语和符号 ............................................................................................................................2 1.3 通风要求 ........................................................................................................................................2 1.4 工作环境 ........................................................................................................................................2 1.5 保养和清洁 ....................................................................................................................................3 1.6环境注意事项 (3)2 产品特色 .................................................................................................................................. 53 文档概述 .................................................................................................................................. 6 4快速入门 (7)4.1 一般性检查 ....................................................................................................................................7 4.2 外观尺寸 ........................................................................................................................................7 4.3使用前准备 (8)4.3.1连接电源 (8)4.4 产品介绍 (9)4.4.1 前面板介绍 .......................................................................................................................................... 9 4.4.2后面板介绍 (12)5 RS232远程控制 (14)CNHDP10000系列用户手册 版权所有©青岛汉泰电子有限公司II6 性能指标 ................................................................................................................................ 157 故障处理 ................................................................................................................................ 17 8附录 (18)8.1 附录A :附件和选件 ................................................................................................................ 18 8.2附录B :保修概要 (19)安全要求CN版权所有©青岛汉泰电子有限公司 HDP10000系列用户手册11安全要求1.1常规安全事项概要仔细阅读下列安全性预防措施,以避免受伤,并防止损坏本产品或与本产品连接的任何产品。

直流稳压电源操作规程

直流稳压电源操作规程

直流稳压电源操作规程一、使用前检查1、电源输入电压范围是否在规定范围内,是否稳定;2、电源输出是否正常,是否稳定;3、电源线是否完好,有无破损或老化现象;4、电源接口是否完好,有无松动或损坏现象。

二、操作步骤1、将电源插入指定电源插座,并确保电源输入电压在规定范围内;2、打开电源开关,电源指示灯亮起;3、使用电源输出线连接需要供电的设备;4、根据需要调整电源输出电压,使设备正常工作;5、在设备正常工作后,观察电源输出是否稳定;6、使用完毕后,关闭电源开关,断开电源输出线。

三、注意事项1、操作过程中,请勿将手伸入电源输出端口,以免发生触电事故;2、请勿将电源连接到非指定设备上,以免造成设备损坏或人身伤害;3、请勿在潮湿、高温、易燃易爆等环境下使用本电源;4、请勿在电源附近放置任何金属物品,以免造成短路或触电事故;5、如发现电源异常情况,请立即关闭电源,并专业人员检查维修。

直流稳压电源实验报告一、实验目的本次实验旨在通过实际操作,深入了解直流稳压电源的工作原理、电路设计及性能参数。

通过实验,提高我们的电子技术应用能力,为今后的学习和工作打下坚实的基础。

二、实验原理直流稳压电源是一种能够提供稳定直流电压的电源设备。

它主要由电源变压器、整流电路、滤波电路和稳压电路组成。

当交流电源输入时,经过变压器降压后,再经过整流电路将交流电转换为脉动的直流电。

然后,通过滤波电路滤除脉动成分,得到较为平滑的直流电。

最后,稳压电路对输出电压进行稳定控制,确保输出电压的稳定性和可靠性。

三、实验步骤1、搭建电路:按照实验原理图,搭建直流稳压电源的电路。

确保电路连接正确,元件摆放整齐。

2、调试电路:接通电源,观察电路是否正常工作。

如有异常,及时排除故障。

3、数据记录:使用万用表测量各点的电压,记录数据。

同时,观察电路的输出电压是否稳定。

4、数据分析:对实验数据进行整理和分析,了解稳压电源的性能参数。

四、实验结果经过实验,我们得到了以下数据:通过数据可以看出,稳压电源在输入电压为220V时,输出电压稳定在80V左右。

UTP1303 UTP1305 UTP3303 UTP3305 UTP3603 直流稳压电源使用说明

UTP1303 UTP1305 UTP3303 UTP3305 UTP3603 直流稳压电源使用说明

UTP1303/UTP1305/UTP3303/UTP3305/UTP3603直流稳压电源使用说明书一、 安全1、安全预防措施请特别注意阅读这些安全预防措施。

这些安全措施是为了保护你的电源免受损坏。

这些安全信息适用于所有的操作者和服务人员。

2、警告申明注意:指使用正确的操作或维护程序,以防止设备或其他财产受损坏或破坏警告:请注意潜在的危险,这需要正确的做法和操作,以免受到人身伤害。

安全标识:注意保护性接地端子二、 面板特征1、前面板介绍图2-1 UTP3303/UTP3305/UTP3603前面板示意图①POWER:电源开关;②输出端子:正极(+)为红色,负极(-)为黑色,接地端为绿色;③电压显示:指示输出电压值;④电流显示:指示输出电流值;⑤电压(CV)指示灯:处于恒压工作状态时灯亮;⑥电流(CC)指示灯:处于恒流工作状态时灯亮;⑦电压调节旋钮:用来调节的输出电压;⑧⑨电流调节旋钮:用来调节的输出电流;⑩输出指示灯:当按下OUTPUT按钮时此灯亮;○11输出开关: ON/OFF开关用来表示输出状态○12跟踪模式按键(TRACKING):两个按键可分别选择INDEP(独立模式),SERIES(串联模式),PARALLEL(并联模式),两按键的操作如下:a)当两个按键都未按下时,为INDEP独立模式,CH1和CH2分别为各自独立输出电压。

b)当上面的开关按下而下面的开关未按下,为SERIES串联跟踪模式。

c)当两个按键同时按下时,为PARALLEL并联跟踪模式。

○135V/3A过载指示灯:当CH3路输出端的负载超过额定值时灯亮。

图2-2 UTP1303/UTP1305前面板示意图①POWER:电源开关;②输出端子:正极(+)为红色,负极(-)为黑色,接地端为绿色;③电压显示:指示输出电压值;④电流显示:指示输出电流值;⑤电压(CV)指示灯:处于恒压工作状态时灯亮;⑥电流(CC)指示灯:处于恒流工作状态时灯亮;⑦电压粗调旋钮:用来粗调输出电压;⑧电压微调旋钮:用来微调输出电压;⑨电流调节旋钮:用来调节输出电流;2、后面板介绍图3-2 后板图及说明①电压选择开关:改变电压选择开关到需要的电源电压位置;②输入端保险丝座:含有在用和备用2只保险丝;③交流电源输入端子:连接交流电源到仪器的电源供电器上。

直流稳压电源操作指南

直流稳压电源操作指南
6.2使用完毕后,请放在干燥通风的地方,并保持清洁,若长期不用,应将电源插头拔下后再存放。
6.3对稳压电源进行维修时,必须将输入电压断开。
6.4本电源是大功率电源,因此在满功率使用时应注意电源的通风及散热。且散热器表面温度较高,请注意烫伤。
6.5因电源使用不当或使用环境异常等均可能引起电源故障。当电源发生故障时,输出电压有可能超过额定输出最高电压,慎防负载损坏。
5.操作程序:
5.1将电源(ON/OFF)处于ON状态,此时电源指示灯亮。
5.2“A”区域显示为电流值。
5.3“V”区域显示为电压值.
5.4开机后稳流调节钮(CURRENT)应调至最大,输出电压钮(VOLTAGE)调到所需电压值.
5.5连接时黑色端子为负极应接地,红端子为正极接电源线。
6.注意事项
6.1为了减少不必要的机器老化和能源消耗,当发生过载现象或输出正端与输出负端短路时,应尽早发现并关掉电源。故障排除后,机器将自动恢复正常。
6.7三芯电源线的保护接地端,必须可靠接地,以确保使用安全。
7. 质量记录
7.1《检查结果兼处理报告书》
1.目的:
为确保操作者能够正确使用高精度直流稳压电源,特制订本操作指南。
2.范围:
适用于本司操作者对高精度直流稳压电源的正确操作本指南进行具体操作。
4.相关资料:
4.1 《高精度直流稳压电源使用说明书》
4.2 《不合格品处理控制程序》
4.4 《标示和可追溯性控制程序》

直流稳压源使用指导书

直流稳压源使用指导书

直流稳压源操作指导书1.目的:为了保证直流稳压电源的安全性,必须对直流稳压电源进行正确的操作和维护,延长直流稳压电源的使用寿命,确保产品质量,特编制本设备操作规程2.范围:本操作规程适用于所有使用的直流稳压电源的安全及正确操作的作业指导3.职责设备操作人员负责设备的维护与维修,车间技术人员负责设备安全使用的正确指导4.使用及要求4.1设备使用人员在使用设备之前,要详细阅读本操作规程。

4.2设备使用之前要对直流稳压电源进行卫生清理,保证无油、无污、无杂质,设备清洁。

4.3设备使用人员在使用设备之前,要确认直流稳压电源安全接地,检查无误后,接通电源使用。

4.4把外电路接到稳压电源接线柱上时,注意“+”、“-”极性不要接错。

4.5接通电源前,⑴确认稳压电源面板上电源“通”、“断”开关是否在“断”位。

如果在“通”位,则必须扳到“断”位上。

⑵确认输出调节旋钮是否指向逆时针最小位置。

如果不是,必须逆时针旋转到最小输出位置上。

⑶检查电压指示表表针是否在零位上。

如果不是,则用螺丝刀拧到表面下面的调零螺丝,使表针指零(表面刻度最左端)。

⑷确认输出端子“+”、“-”电源是否有其它线路连接或混线。

以上四项工作做完以后便可将稳压电源的交流输入电源插头插到220V、50Hz交流电源插座上。

4.6将电源“通”、“断”形状扳到“通”位。

拧动“输出调节”旋钮(顺时针方向)时。

面板电压显示应根据外接电路所需电压而定。

例如外接电路电压需要24V,则旋转“输出调节“旋钮,待面板显示达到24V位置时便立即停止。

否则,将会超过24V而损坏外电路。

4.7外电路试验时,应在输出电源接线中串接一个电源开关,以便于接通和断开外电路电源。

千万不要用稳压电源面板上的电源“通”、“断”开关来回频繁地接通和断开,这样容易造成稳压电源输出电压不稳定。

4.8外电路使用的电源的电流与稳压电源的额定电流必须相符。

4.9稳压电源满负荷使用时,应注意仪器的通风散热。

程控直流稳压电源使用说明书直流电源使用说明书

程控直流稳压电源使用说明书直流电源使用说明书

欧阳华斯系列程控型直流电源供应器用户手册深圳市欧阳华斯电源有限公司产品使用前请仔细阅读本手册,并请妥善保存本手册!本手册可为您正确使用本产品提供帮助!目录一、安全说明 (1)警告 (1)注意 (1)二、保修 (2)三、直流电源供应器使用常识 (4)1、定电压模式与定电流模式的基本定义 (4)2、电容性负载应用 (4)3、电感性负载应用 (4)4、电池类负载应用 (5)5、脉冲类负载应用 (5)6、会产生反向电流的负载的应用 (5)四、验货检查 (6)五、产品安装、连接 (6)六、产品系列 (8)系列程控型直流电源供应器 (8)产品简介 (8)功能装置说明 (9)产品操作 (10)电源与PC机的通讯 (13)技术参数表 (18)关于版权:本手册的版权属于深圳市欧阳华斯电源有限公司,严禁再版、复印或部分地抄袭本手册,否则将承担由此导致的法律后果!通告:本公司会对产品进行持续的改进,与本手册标示的内容有所不符之处,恕不另行通知。

一、安全说明:使用本产品时首先要遵循下列安全事项:说明书上提示的注意事项和警告文字,必须了解并遵守,否则就违反了对产品制造、设计、使用的安全要求及规则。

请注意:对于使用者不履行安全事项而导致的事故责任,本公司不予负责。

安全标志高电压警告符号。

高压危险符号。

机体接地符号。

接大地符号。

警告▲仅在铭牌上标示的输入电压下操作本产品,并严格按照安全用电规范安装连接本产品。

▲产品的底盘和外壳必须接地良好!撤消接地保护装置或接地端子不良会导致触电的危险。

▲输出电压会达到危险电压水平,操作本电源前,要确保所有输出端已被屏护。

▲直流电源供应器与供电输入断开前(供电电源开关关闭),不得进行输出端的所有操作,而且只有受过用电危险知识训练的人员才可操作本产品。

▲严禁触摸刚从电源插座上拔下的电源线插头金属片,否则会有触电的危险。

▲严禁将任何机械零件,特别是导电的器件插入产品内,否则将有触电的危险或导致本产品损坏。

SS系列可跟踪直流稳压电源用户手册

SS系列可跟踪直流稳压电源用户手册
的最高输出电压值,(适用于 SS2323、SS2325)。 ⑼“+”输出端子:每路输出的正极输出端子(红色)。 ⑽ CURRENT(SLAVE):独立模式时,调整 CH2 输出电流。 ⑾ TRACKING:两个键可选择 INDEP(独立)、SERIES(串联)或 PARALLEL (并联)的跟踪模式。
⑵ OUTPUT 指示灯:输出状态下指示灯亮。 ⑶ OUTPUT 开关:打开或关闭输出。 ⑷ CH2/CH4 显示转换开关:用于选择显示 CH2 或 CH4 两路的输出电压和电流。 ⑸ VOLTAGE(SLAVE):独立模式时,调整 CH2 输出电压。 ⑹ POWER:电源开关。置 ON 电源接通可正常工作,置 OFF 电源关断。 ⑺ “-”输出端子:每路输出的负极输出端子(黑色)。 ⑻ VOLTAGE(CH4): 调整 CH4 输出电压,(适用于 SS4323、SS4325) ; 限定 CH2
2.2.3 将 CH2 电流控制旋钮顺时针旋转到最大,CH2 的最大电流的输出随 CH1 电流设定
值而改变。根据所需工作电流调整 CH1 调流旋钮,合理设定 CH1 的限流点(过载保
护)。(实际输出电流值则为 CH1 或 CH2 电流表头读数。)
2.2.4 使用 CH1 电压控制旋钮调整所需的输出电压(实际的输出电压值为 CH1 表头与
显示值)及正电流(CH1 表头显示值),而 CH2 输出负极对共地点,则可得到与 CH1
输出电压值相同的负电压,即所谓追踪式串联电压。
石家庄市无线电四厂
石家庄数英电子科技有限公司
-7-
SS系列可跟踪直流稳定电源 使用指南
2.2.7 连接负载后,打开 OUTPUT 开关,即可正常工作。 2.3 并联跟踪输出模式: 在并联跟踪模式时,CH1 输出端正极和负极会自动的和 CH2 输出端正极和负极两两相 互联接在一起。 2.3.1 打开电源,确认 OUTPUT 开关置于关断状态。 2.3.2 将 TRACKING 的两个按钮都按下,设定为并联模式。 2.3.3 在并联模式时,CH2 的输出电压完全由 CH1 的电压和电流旋钮控制,并且跟踪于 CH1 输出电压,因此从 CH1 电压表或 CH2 电压表可读出输出电压值。 2.3.4 因为在并联模式时,CH2 的输出电流完全由 CH1 的电流旋钮控制,并且跟踪于 CH1 输出电流。用 CH1 电流旋钮来设定并联输出的限流点(过载保护)。电源的实际 输出电流为 CH1 和 CH2 两个电流表头指示值之和。 2.3.5 使用 CH1 电压控制旋钮调整所需的输出电压。 2.3.6 将装置的正极连接到电源的 CH1 输出端子的正极(红色端子)。 2.3.7 将装置的负极连接到电源的 CH1 输出端子的负极(黑色端子),请参照图 5。 2.3.8 连接负载后,打开 OUTPUT 开关。

优利德UTP3000系列单路输出直流稳压电源使用手册-LCSC

优利德UTP3000系列单路输出直流稳压电源使用手册-LCSC

优利德UTP3000系列单路输出直流稳压电源使用手册规格指标1、输出特性2、显示精度:四位数显≤±(0.1%+5d) ;三位数显≤±(0.4%+3d)3、电压显示分辨率:四位数显10mV ;三位数显100mV4、电流显示分辨率:四位数显1mA ;三位数显10mA5、适用电源:220V±10% 50Hz±4%6、工作温度:0~+40℃; 储存温度:-10℃~+80℃7、体积:240×110×160(mm) ; 重量:2.6~2.9kg面板特征1-电源开关POWER2-CC恒流工作状态指示灯:恒流工作状态下点亮3-CV恒压工作状态指示灯:恒压工作状态下点亮4-电压值显示5-电流值显示6-电压输出值粗调旋钮COARSE7-电压输出值细调旋钮FINE,和旋钮6配合,调整输出电压到需要值8-电流输出值粗调旋钮COARSE9-电流输出值细调旋钮FINE,和旋钮8配合,调整输出电流到需要值10-接线柱:0~30V输出端“-”极11-接地接线柱GND,其与机壳及电源线的接地线相连12-接线柱:0~30V输出端“+”极使用说明及维护1、本系列产品是一种浮动类型电源,如果必须将输出端接地,可用随机附带的接地片将前面板0~30V输出端“+”极或“-”极与地“GND”相连。

2、本电源工作时,应稳妥放置于稳固平面上,且除底面外各面应和其他物品保持至少15cm 的间隙,并确保通风顺畅,散热良好,不要暴露于多尘、易腐蚀及其他有害环境中。

3、恒压输出预置:开机,CV灯亮,电源工作在稳压状态,调整旋钮6和7,使输出电压达到预定值,连接负载至本电源输出端,即可正常工作。

4、恒流输出预置:开机空载,将输出电压调整到2~5V范围,调节旋钮8和9,使电流值最小,将输出接线柱“+”极或“-”极短接,此时CC灯亮,调节旋钮8和9,使输出电流达预定值,断开输出接线柱短接,将电压调至30V,接入负载即正常工作。

国睿安泰信科 多路直流稳压稳流电源 使用手册说明书

国睿安泰信科 多路直流稳压稳流电源 使用手册说明书

用户使用手册南京国睿安泰信科技股份有限公司公司专业生产开发南京国睿安泰信科技股份有限公司频谱分析仪示波器信号源网络分析仪射频实验箱射频微波器件地址:深圳市南山区西丽塘朗工业区栋电话()传真()网站://///多路直流稳压稳流电源目录1.简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈前面板各开关旋钮的位置和功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源独立使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13.33.l 33.1.143.1.2573.2.39┈┈┈┈技术参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈面板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈后面板说明┈┈┈┈┈┈使用方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈恒电压恒电流的特性┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源串联使用┈双路可调电源并联使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2.23.273.2.13.2.283.2.4104.11/2.2.2额定输出电流:见表一(连续可调)2.2.3电源效应:CV 0.01+3mV≤%CC 0.2+3mA≤%2.2.4负载效应:CV 0.≤01+3mV 3A %(Ⅰ≤)CC 0.2+3mA 3A ≤%(Ⅰ≤)CV 0.02+5mV >3A ≤%(Ⅰ)CC 0.2+5mA >3A ≤%(Ⅰ)2.2.5纹波与噪声:CV ≤1mVrms (Ⅰ≤3A 5Hz~1MHz ,)CC 3mArms 3A ≤(Ⅰ≤)CV 2mVrms >3A ≤(Ⅰ,5Hz~1MHz )CC 10mArms >3A ≤(Ⅰ)2.2.6保护:电流限制及极性反向保护2.2.7(12)电压电流显示精度:±%个字。

48V50A直流稳流稳压电源使用说明书

48V50A直流稳流稳压电源使用说明书

大功率工业直流开关电源型号:TTC2.4K 48V50A可调稳压恒流电源使用说明书感谢您选购本公司产品,我们将会给您提供优异的产品质量保障,竭诚为您服务好每台电源的售后!本机型最大输出功率:2400W,最高输出电压48V,最大输出电流:50A具有交、直流兼容输入、输入输出全隔离应用开关电源技术和无主均流法,体积小、效率高、重量轻,可多台机并联扩流。

主要特点●该电源广泛应用于工控设备、电镀电解、污水处理、电力直流屏系统、通信、科研、蓄电池充电等设备。

●采用无工频变压器的开关电源电路,具有交、直流兼容输入,体积小、重量轻、效率高。

●开关电源控制芯片采用进口军用级IC,功率逆变管采用进口快速IGBT模块,其余元件则采用进口工业等级器件,电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性;●输入电压范围宽,输入输出全隔离。

●作为稳压电源使用时,当负载电流<电流设定值时,本电源的输出电压稳定在所设定值,输出电流随负载的实际电流变化。

●作为恒流电源使用时,当负载电流>电流设定值时,本电源的输出电流恒定在所设定值,输出电压随负载的实际大小而变化。

●并机扩流功能,采用输出并联无主均流法,所谓无主均流法------无需由一个主控单元对各个电源模块进行控制,即参与并联的各个电源模块的输出电流的份额是平等的,若其中一个因故退出,不会影响负载的正常工作,免去了像由一个主控单元控制那样,再重新设置的麻烦。

无主均流的使用简单,每个电源模块输出由2条均流母线,只需将参与并联的各个电源模块的均流母线并联连接就行。

操作方法如下:●完善的保护功能:输入过流、过压、欠压保护;输出短路,过流,过压保护;开机延时软启动,避免输出电压过冲;整机过热关机保护。

●智能温控风扇散热,延长风扇的使用寿命。

●面板设有2个数显表,独立显示输出电压和输出电流,。

●面板设有2个电位器分别调节输出电压和输出电流,使用方便。

工作原理简述交流输入电压经“输入陷波”电路后到“整流滤波”电路,得到高压(约300V)直流电压。

P 系列 线性直流稳压电源 使用说明书

P 系列 线性直流稳压电源 使用说明书

目录常规安全概要 1前言 2 主要功能 2入门知识 2标准配件 2产品尺寸 2-3 技术参数 4-7 操作要求 8安装系统 8 产品清洁 9操作基础 9前面板概览 10 后面板概览 11 负载线的连接 12 恒压/恒流特性 12功能说明 B 机型 12 恒压操作 12 恒流/限流操作 12 功能说明 C 机型 13 恒压操作 13 恒流/限流操作 13 功能说明 D 机型 14 恒压操作 14 恒流/限流操作 14 常见故障处理 15 保险丝更换 15常规安全概要详细阅读下列安全性预防措施,以避免人身伤害,并防止损坏本产品或与本产品连接的任 何产品。

为避免可能的危险,请务必按照规定使用本产品。

只有合格人员才能执行维修过程。

避免火灾或人身伤害使用合适的电源线。

请只使用本产品专用并经所在国家/地区认证的电源线。

使用正确的电压设置。

接通电源之前,请确保线路选择器置于当前使用电压相应的位置。

将产品接地。

本产品通过电源线的接地导线接地。

为避免电击,必须将接地导线与大地相 连。

在对本产品的输入端或输出端进行连接之前,请务必将本产品正确接地。

遵守所有终端额定值。

为避免火灾或电击带来的风险,请遵守产品上的所有额定值和标记。

在对产品进行连接之前,请首先查阅产品手册,了解有关额定值的详细信息。

断开电源。

电源开关可以使产品断开电源。

请参阅有关位置的说明。

不要挡住电源开关;此电源开关必须能够随时供用户使用。

切勿开盖操作。

请勿在外盖或面板打开时运行本产品。

怀疑产品出现故障时,请勿进行操作。

如果怀疑本产品已损坏,请让合格的维修人员进行 检查。

远离外露电路。

电源接通后,请勿接触外露的线路和元件。

使用合适的保险丝。

只能使用为本产品指定的保险丝类型和额定指标。

请勿在潮湿环境下操作。

请勿在易燃易爆的环境中操作。

请保持产品表面清洁干燥。

请适当通风。

有关如何安装产品使其保持适当通风的详细信息,请参阅手册中的安装说明。

本手册中的术语本手册中可能出现以下术语:产品上的符号和术语产品上可能出现以下术语:■ “危险”表示当您阅读该标记时会立即发生的伤害。

胜利仪器 VICTOR 3303 3305多路线性直流稳压电源(2024款)说明书

胜利仪器 VICTOR 3303 3305多路线性直流稳压电源(2024款)说明书

目录第一章简介 (2)第二章技术参数 (3)第三章操作说明 (7)3.1面板介绍 (7)3.1.1前面板说明 (7)3.1.2后面板说明 (11)3.2使用方法 (12)3.2.1恒电压/恒电流的特性 (12)3.2.2双路可调电源独立使用 (14)3.2.3双路可调电源串联使用 (15)3.2.4双路可调电源并联使用 (17)第四章注意事项 (18)第五章产品有毒有害物质申明 (21)第六章保修服务 (22)第一章简介本系列可调式直流稳压电源是一种输出电压与输出电流均连续可调、稳压与稳流自动转换的高稳定性、高可靠性、高精度的多路直流线性电源,且具有输出控制开关,控制更加灵活。

该系列直流电源为LED显示,可同时显示各路输出电压值和电流值,具有一组固定输出,三种固定电压输出可切换(5V-3A或3.3V-3A或2.5V-3A)。

另外,两路可调电源可进行串联或并联使用,并由一路主电源进行电压或电流跟踪。

串联时最高输出电压可达两路电压额定值之和,并联时最大输出电流可达两路电流额定值之和。

规格如下表:表一:型号指标VICTOR3303VICTOR3305输出电压2×0~30V2×0~30V输出电流2×0~3A2×0~5A固定输出(三组可切换)5V-3A/3.3V-3A/2.5V-3A5V-3A/3.3V-3A/2.5V-3A第二章技术参数2.1交流输入及使用环境2.1.1输入电压:220V AC±10%2.1.2测试条件:温度10~+35℃;相对湿度≤75%2.2主、从路的输出范围与主要技术指标2.2.1额定输出电压:见表一2.2.2额定输出电流:见表一2.2.3电源效应:CV≤0.01%+3mVCC≤0.2%+3mA2.2.4负载效应:CV≤0.01%+3mV(Ⅰ≤3A)CC≤0.2%+3mA(Ⅰ≤3A)CV≤0.02%+5mV(Ⅰ>3A)CC≤0.2%+5mA(Ⅰ>3A)2.2.5纹波与噪声:CV≤1mVrms(Ⅰ≤3A,5Hz~1MHz)CC≤3mArms(Ⅰ≤3A)CV≤2mVrms(Ⅰ>3A,5Hz~1MHz)CC≤10mArms(Ⅰ>3A)2.2.6保护功能:过压保护,过流保护,短路保护,过温保护及极性反向保护2.2.7显示精度:电压电流显示精度:±(1%读值+2个字)2.3追踪操作2.3.1并联模式电源效应:CV≤0.01%+3mV负载效应:CV≤0.01%+3mV(Ⅰ≤3A)CV≤0.02%+5mV(Ⅰ>3A)从动路追踪电流误差(Tracking error)≤主动路输出×2%+50mA(满载≤300mA负载变动率)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
项目 独立可控输出 LCD显示 Timer 波形显示 SPD3000 GPD3303
对比RIGOL优势:
项目 输出功率总195W 两路隔离 串并联功能 SPD3000 DP1308A
注:固纬是三路共用输出控制开关,其显示屏 幕为高亮度LED显示屏。
在单台电流输出不能满足电流需要时
PS# 1
+ -
PS# 2 I1
+ -
PS# 3 I2
+ -
I3 I
L
RL
IL= I1+I2+I3
定时器(Timer)功能介绍
通过面板操作,即可实现5组定时设置和输出控制,每组设置之间相互独立,可以 根据需要,设定参数范围内的任意电压和电流值。定时器支持连续输出,且每组最长定 时时间为10000 S,可提供用户简易的电源编程功能,同时,与完善的上位机软件相配 合,实现全面的通信和控制要求。
打开或者关闭选择通道 该命令选择操作模式:独立,串联,并联, NR1值 (0,1,2)分别表示(独立,串联,并联)
OUTPut:WAVE {CH1|CH2},{OFF|ON}
SYSTem:VERSion?
该命令关闭/打开指定通道的波形显示功能
用于查询软件版本信息
Easy Power 支持SCPI命令
Vac Input
MODEL:
I out +
Vac (t)
Variable Power Supply
0.0Vac
Vout
V out Nominal
RL
Constant
In CV
t
在其他参数不变,供电电 源发生变化,引起的输出 稳态电压或电流的变化
I out Nominal
In CC
t
交流特性 纹波和噪声指标 瞬态响应
Constant Voltage(CV) 恒压模式下,输出电流小于设定值,并 通过前面板控制。前面板指示灯亮绿灯(CV),电压值保持在设定值。 而当输出电流值达到设定值,则返回恒流模式。
Constant Voltage (CV)
R > (L)
V I R ( L) = V I
Vset
R < ( L) V I
SPD3303D/S series
SPD3303C series
5 1
6
4.3”16M真彩
TFT液晶屏
电源开关 通道输出端 通道开关按钮
4 2 3
功能控制按键
旋钮和方向键
SPD3000可输入频率50Hz/60Hz,电压为100V、120、220、230的4种交流电 源,您可以根据实际需求通过后面板的“电源电压拨码开关选择”选择不同的输入 电源。
瞬态响应时间
Closed
MODEL:
R L1 +
Vac (t)
Constant
SW 1 Open
Power Supply
V out
R -
R
L2
L
SW 1
t
V
当开关(SW1)打开或者关闭的时候, 这将改变输出的电流值
out Nominal
如果电源的瞬态响应指标越好,恢复到设定值 所花的时间将越短。
t
其他实用功能简介
键盘锁功能 SPD3000系列线性可编程直流电源支持键盘锁功能,开启其次功能, 可防止误操作。 长按面板LOCK/VER案件即可进入
本地设置状态存储功能 SPD3000系列支持本地5 组设置状态的存储,可保存的状态有:独立/ 串联/并联模式、输出电压/电流值和定时器设定值。
对比固纬优势:
SIGLENT 产品介绍
基础知识
电源主要指标 SPD3000系列电源介绍绍
电源基础知识
电源有如人体的心脏,是所有电子设备的动力。 一般电力(如市电)都要经过转换才能提供给用电设 备使用,如交流转换为直流,高压转换为低压等等, 根据转换的主要方式可分为线性电源和开关电源。
一:线性电源
线性直流稳压电源是通过工频(频率为50Hz的交流电)变压器将电压变至所需要 的值,再经过整流、滤波、稳压等电路,输出为稳定直流电。 这类电源有一个共同的特点就是它的功率器件调整管工作在线性区,靠调整管之间 的电压降来稳定输出。由于调整管静态损耗大,需要安装一个很大的散热器给它散热。 而且由于变压器工作在工频(50Hz)上,所以重量较大。
高(0.001%~0.1%)
小(0.1~10mV) 快(50μs~1ms) 高精度、可编程,实验用可调 电源 体积大,笨重,很难集成在电 路板上
一般(0.1%~3%)
大(10~200mV) 一般(500μs~10ms) 机内所有电源,直流输入设备的电 源,要求体积小而高效的电源 方便集成

线性稳压电源的指标
1.电路复杂 2.电磁干扰大
项目 功率
尺寸 质量 电路
线性电源 低(30%~60%)

开关电源 高(70%~80%)
轻(为线性电源的1/4~1/10
大型(变压器和撒热器的空间) 小型(为线性电源的1/4~1/10) 简单(变压、整流和稳压电路) 复杂(整流、开关脉冲调试和变压 等电路)
稳定度
纹波(PP值) 过渡过程相应 速度 用途 集成难易程度
线性电源的主要优点:
1.电路简单可靠 2.电气噪声低 3.对电网污染小等
开关电源的主要优点:
1.体积小、重量轻 2.效率高 3.应用灵活
线性电源主要缺点:
1.笨重 2.体积大 3.效率较低 目前线性电源主要应用于 对噪声敏感的场合如高精度仪器, 实验室教学等一些中小功率的场 合。
开关电源的主要缺点:
纹波和噪声指标
直流电源输出的交流杂散成分被称为纹波和噪声,或称作周期和随机偏差 (Periodic and Random Deviations)。这些术语通常能互换使用。纹波指输出中 的交流周期信号。在频域观察时,纹波显示为杂散响应。与周期性纹波不同, 噪声是随机的。 瞬态响应 瞬态响应指标说明了当负载或设置改变后输出变为稳定直流的速度。 大多数电源输出端并联了大电容以便提供清洁、稳定的直流。当此电容与 负载电阻并联时,得出一个时间常数并且时间常数大小会随负载阻抗变化。 由于与负载电阻紧密相关,所以设置变化的响应必须针对具体负载规定。 常见指标中包括开路、短路或具体电阻值等负载。
注:DP1308A的总功率为80W; 其输出为+-25V共地输出,没有我们两路 隔离使用灵活; 没有串并联功能。
SCPI测试命令
SCPI命令是通过USB接口对电源进行远程控制的指令。进行远程控 制首先需在PC 机上安装上位机软件Easy Power或NI( National Instruments)的软件(Measurement & Automation),然后用USB线 连 接电源后面板的USB device接口与 PC机 USB接口即可。
out
Load Resistance
8
o
Power Supply
nal
-
不论负载需要的电流的大或小, 电源维持稳定的电压值。
In CV
t
如果用户测试一个电流变化的 器件,电源需要作出反应,这 一指标定义的是电压维持的准 确度
out Nominal
I
In CC
t
电源调整率
远程控制
环境试验箱环境试验箱
通过定时器、上位机软件和远程控制命名之间的配合使用,可以很好的控制仪器
波形实时显示功能
SPD3000系列可编程线性直流电源配备了4.3” 16M真彩TFT液晶屏,具480×272像素 分辨率,可完美的显示当前电压与电流的曲线,可让使用者对当前输出状态一目了然。
波形显示功能对当前的输出数值一目了然
常用SCPI命令列举
命令格式 *IDN? MEASure:VOLTage? CH1 简单描述 查询机器相关信息 查询指定通道输出端子上测量的电压值,若没有指定 通道,则查询当前操作的通道
CH1:VOLTage 25
OUTPut CH1,on/off OUTPut:TRACK NR1
该命令直接设定当前操作通道的电压值
当前设置的是220V接入 电压
一:独立模式
二:串联模式
三:并联模式
注:独立模式,CH1与CH2均与地隔离 独立模式, CH3额定值为2.5V、3.3V、5V,3A,独立于CH1/CH2
Constant Current(CC)恒流源模式下(独立或跟踪模式),输出电 流为设定值,并通过前面板控制。前面板指示灯亮红色(CC),电流维持 在设定值,此时电压值低于设定值,而当输出电流低于设定值时,返回恒压 模式。
SPD3000 可编程线性直流电源
鼎阳首款电源产品 •三路高精度电源独立可控输出:30V/3A×2,可切换2.5V/3.3V/5V/3A×1,总 功率195W •最大5位电压、4位电流显示,最小分辨率:1mV,1mA •支持面板定时编程和定时输出功能(仅D、S型号) • 4.3吋真彩TFT-LCD 480×272像素显示(SPD3303C:LED显示) •三种输出模式:独立、串联、并联模式,提高输出功率范围 • 110V/120/220/230V兼容设计,满足不同电网需求 •智能型温控风扇,有效降低噪声 •清晰的图像化界面,具有波形显示功能(仅D、S型号) •内部5组系统参数保存 /调取,并支持数据存储空间扩展。 •可通过USB标准接口与PC连接,支持SCPI命令,满足控制和通信需求
线性电源有很多指标,但可以从逻辑上划分为三 类:准确度和分辨率、稳定性和交流特性。我们 将分别介绍属于这三类的重要指标。 准确度和分辨率 设置准确度 设置分辨率 回读准确度 回读分辨率

电压和电流设置(有时称为极限或设置值)分别有与之相关的分辨率和准确 度指标。这些设置的分辨率决定了输出可调的最小增量,准确度描述了输出 值符合国际标准的程度。应当分别考虑设置和回读指标。回读准确度好并不 一定就意味着设置准确度好。
