一、智能消防应急照明系统简介智能消防应急照明系统是一种可以在紧急情况下提供照明和指引逃生通道的智能化系统。
它主要由照明控制器、电源模块、灯具和传感器等组成，通过智能化的控制和管理，可以实现对建筑内部的紧急照明系统的远程监控和自动控制。
在普通的建筑电气设计中，传统的应急照明系统主要是通过预装电池或者备用发电机来提供电力，而智能消防应急照明系统则可以通过智能控制，实现对照明灯具的自动开启和关闭，并能够根据照明需求灵活调整照明亮度和照明范围，更加适用于不同的应急情况。
1. 提高建筑安全性智能消防应急照明系统能够及时提供紧急逃生照明，有效地减少人员在紧急情况下的恐慌和混乱，为人员安全疏散提供了可靠的光源。
系统还可以实现对逃生通道和安全出口的指引，确保人员能够快速、安全地撤离危险区域。
2. 提升建筑管理便利性智能消防应急照明系统通过智能控制技术，可以实现对系统的远程监控和智能管理。
建筑管理员可以通过手机App或者电脑端实时监测系统运行状态、故障报警和灯具寿命等信息，及时进行维护和改进。
这大大提高了建筑管理的便利性和效率，也为建筑的安全管理提供了有力支持。
3. 节能环保智能消防应急照明系统采用LED等节能灯具，能够大大降低能耗，并且具有更长的使用寿命。
而且系统还可以通过智能控制技术实现对照明亮度的调整和照明范围的控制，可以根据实际需求灵活调整，进一步节能减排。
这符合现代社会对节能环保的要求，也是未来建筑电气设计的发展趋势。
4. 应对多种应急情况智能消防应急照明系统不仅可以应对火灾等传统的应急情况，还可以应对突发电力故障、地震、恶劣天气等多种应急情况。
IEIS智能消防应急疏散指示系统
I-EIS智能消防应急疏散指示系统系统简介智能消防应急疏散指示系统主要有应急照明控制器（监管主机）、消防应急灯具专用应急电源、应急照明分配电装置、各类型智能灯具等组成，形成了一套智能网络，在发生灾害时将人群疏散到安全地带，为消防人员作业提供有利的条件。
强调疏散的智能型、通信的可靠性、电源的安全型、操作的方便性、人机的友好。
设计特点：疏散线路自动生成；应急灯采用安全电压；控制器支持CAD文件；通信网络布线简单；支持远程控制；提前生成预案；安装调试简单。
设计依据：《消防应急照明和疏散指示系统》（GB17945-2010）《低压配电设计规范》（GB50054-95）《高层民用建筑设计防火规范》（GB50045-2005）《建筑设计防火规范》（GB50016-2006）《民用建筑电气设计规范》（JGJ16-2008）《城市轨道交通技术规范》（GB50490-2009）《地铁运营安全评价标准》（GB50438-2007）《地铁设计规范》（GB50151-2003）照明系列应急照明控制器型号：KR-C-1000A概述一、基本功能应急照明控制器为I-EIS智能消防应急疏散指示系统主机，采用工控计算机系统，组态软件架构，可直接导入CAD图形，显示平面疏散图形，并具有缩放功能。
放置于消防控制中心，需与FAS系统来凝结。
为系统的中央指挥中枢。
应急照明控制器（监管主机）主要由工控机、液晶显示器、信号处理模块、应急电源模块等构成。
有交互式操作软件支持，负责解析底层设备的工作故障状态信息，接受来自消防报警系统烦人火警联动信息，对火警信息进行决策，对底层灯具发送各种指令进行疏导。
二、使用及工作状态说明1、火灾报警当火灾探测器报警后，通过火灾报警系统（FAS）将火灾信息传输给应急照明控制器，应急照明控制器发出火灾报警信号，点亮应急指示灯。
发出报警音箱，同时在液晶显示屏上实时显示报警的火灾探测器地址。
2、故障报警当控制器与应急灯具之间的通信线或应急灯具发生故障时，应急照明控制器发出故障信号，点亮故障指示灯，发出故障报警音响，同时在液晶屏上指示故障的灯具地址。
ELS-智能(消防)疏散应急照明系统简介
第三节 E L S智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。
ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。
二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及设置说明1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。
3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。
4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。
5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图设置说明1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
智能消防应急照明及疏散指示系统的分析

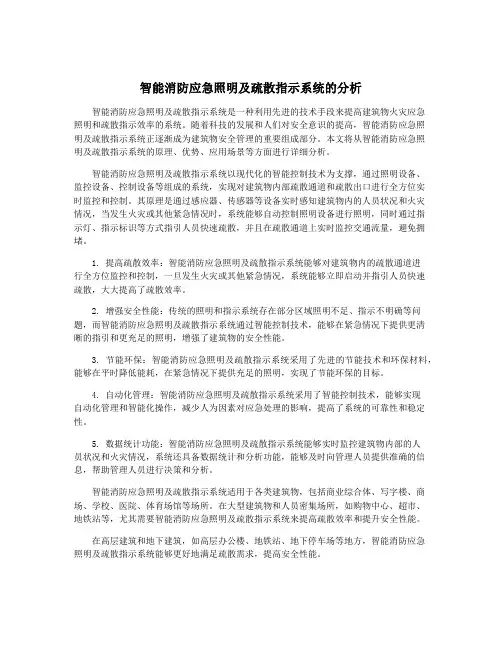

智能消防应急照明及疏散指示系统的分析智能消防应急照明及疏散指示系统是一种利用先进的技术手段来提高建筑物火灾应急照明和疏散指示效率的系统。
随着科技的发展和人们对安全意识的提高，智能消防应急照明及疏散指示系统正逐渐成为建筑物安全管理的重要组成部分。
本文将从智能消防应急照明及疏散指示系统的原理、优势、应用场景等方面进行详细分析。
智能消防应急照明及疏散指示系统以现代化的智能控制技术为支撑，通过照明设备、监控设备、控制设备等组成的系统，实现对建筑物内部疏散通道和疏散出口进行全方位实时监控和控制。
其原理是通过感应器、传感器等设备实时感知建筑物内的人员状况和火灾情况，当发生火灾或其他紧急情况时，系统能够自动控制照明设备进行照明，同时通过指示灯、指示标识等方式指引人员快速疏散，并且在疏散通道上实时监控交通流量，避免拥堵。
1. 提高疏散效率：智能消防应急照明及疏散指示系统能够对建筑物内的疏散通道进行全方位监控和控制，一旦发生火灾或其他紧急情况，系统能够立即启动并指引人员快速疏散，大大提高了疏散效率。
2. 增强安全性能：传统的照明和指示系统存在部分区域照明不足、指示不明确等问题，而智能消防应急照明及疏散指示系统通过智能控制技术，能够在紧急情况下提供更清晰的指引和更充足的照明，增强了建筑物的安全性能。
3. 节能环保：智能消防应急照明及疏散指示系统采用了先进的节能技术和环保材料，能够在平时降低能耗，在紧急情况下提供充足的照明，实现了节能环保的目标。
4. 自动化管理：智能消防应急照明及疏散指示系统采用了智能控制技术，能够实现自动化管理和智能化操作，减少人为因素对应急处理的影响，提高了系统的可靠性和稳定性。
5. 数据统计功能：智能消防应急照明及疏散指示系统能够实时监控建筑物内部的人员状况和火灾情况，系统还具备数据统计和分析功能，能够及时向管理人员提供准确的信息，帮助管理人员进行决策和分析。
智能消防应急照明及疏散指示系统适用于各类建筑物，包括商业综合体、写字楼、商场、学校、医院、体育场馆等场所。
智能应急照明疏散系统运行原理
智能应急照明疏散系统运行原理智能应急照明疏散系统是一种应用智能化技术的安全设备，用于在紧急情况下提供照明和指引，帮助人们安全疏散。
它主要由控制器、感应器、照明设备和显示器等组成。
下面将详细介绍智能应急照明疏散系统的运行原理。
一、控制器的作用智能应急照明疏散系统的核心是控制器，它负责监测环境状态、接收传感器信号、控制照明设备和显示器的工作。
控制器通常采用微处理器进行控制，具有智能化的功能。
它能够根据传感器信号判断当前环境是否足够光线，以及是否需要启动照明设备。
二、感应器的作用智能应急照明疏散系统中的感应器用于感知环境状态，包括光线强度、温度、烟雾等。
感应器能够实时监测环境状态，并将监测到的信号传输给控制器。
当感应器监测到环境光线不足或出现火灾等危险情况时，会向控制器发送信号，触发照明设备的工作。
三、照明设备的工作原理智能应急照明疏散系统中的照明设备主要包括应急照明灯和指示灯。
应急照明灯通常采用LED灯泡，具有高亮度和低功耗的特点。
当控制器接收到感应器信号后，会通过控制开关来启动应急照明灯。
应急照明灯会在光线不足或出现火灾等紧急情况时自动点亮，为人们提供照明和指引，方便疏散。
四、显示器的作用智能应急照明疏散系统中的显示器主要用于显示疏散路线和安全提示信息。
当控制器接收到感应器信号后，会向显示器发送相应的指令，显示疏散路线和安全提示信息。
这些信息可以帮助人们快速找到疏散出口，提高疏散效率。
五、系统的自动检测和自动恢复功能智能应急照明疏散系统还具有自动检测和自动恢复功能。
系统会定期进行自检，检测传感器、控制器、照明设备和显示器等是否正常工作。
如果检测到异常情况，系统会自动发出警报，并向相关人员发送故障信息。
同时，系统还可以自动恢复故障设备的工作，确保系统的可靠性和稳定性。
总结：智能应急照明疏散系统通过控制器、感应器、照明设备和显示器等组件的配合工作，能够及时监测环境状态，自动启动照明设备，指引人们安全疏散。
ELS-智能(消防)疏散应急照明系统简介
第三节E L S 智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在, 配电装当e-bus与应急照明电源、置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS言号在系统总线上传送，所有输出单元接收并判断，实施相应控制。
ELS S统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储, 主要参数发送于主机存储，系统断电时，数据自动保存。
二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及照明灯组成。
图1（CA图）设置说明1. 中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2•智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。
3. 控制器分机：由安全电压型ELS-32N- （S）及交直流隔离型ELS-32N- （S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。
4. 供配电设置：控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。
5 .通信设置：由中央监控主站的控制器主机配出1-8路ZRS2<2. 5mm2（电源线）+2 X1.5mm2（通讯屏蔽双绞线）到控制器分机及应急电源；每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N- （S）灯具配线系统图图2 (CADS)设置说明1. 用途：设于低于1.0LX疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
智能应急照明和疏散系统介绍
3、应急电源EPS，安装在消防控制中心或楼层配电间， 应急时负责向系统内各应急分配电装置及灯具提供备用电 源。
智能设计理念，将改变消防安全疏散现状
系统 满足
系统设计要求
三、系统应实现的基本功能
1、系统由交互操作软件支持，实时解析底层设备信息， 根据消防联动信号自动启动并控制各种应急灯具，可手 动或自动实施应急疏散功能或预案； 2、通过通讯协议接口接收来自消防报警设备的火灾信息， 可根据火灾联动信息，对底层设备发出指令并进行有效 控制，实施疏散方向调整，关掉通向危险区域的指示灯 具，实现频闪疏散指示有效加强视观感应； 3、实现24H不间断有效检测终端灯具设备的工作状态， 并以声光报警方式显示底层设备的各种故障信息；
系统 满足
系统设计要求
五、集中电源集中控制标志灯具要求及应具备的功能 1、自带独立地址、不带蓄电池； 2、采用高亮、白发绿LED光源； 3、表面亮度大于50 cd/m2，小于300 cd/m2; 4、安装在距地面0.5～1.0m的墙壁（嵌墙）诱导标志灯具， 厚度不大于20mm； 5、标志灯具外壳应满足防护等级IP30要求； 6、埋地灯具外壳应满足防护等级IP54要求； 7、实时向控制器上报工作状态功能，任一灯具故障控制 器 发出声光报警信号，排障后报警自动消除； 8、符合持续式工作状态模式，应急时间大于90min。
7、系统应具备自检功能。
智能设计理念，将改变消防安全疏散现状
系统 满足
系统设计要求
四、系统对管线的要求 1、系统应对使用的电源线、通讯线设置要求及选用标准；
2、设置拖带负载与线径的合理建议，规定出通讯的最远 传输距离要求；
3、对埋地灯具设备用线应建议采用防水防腐材料。
智能设计理念，将改变消防安全疏散现状
智能消防应急照明疏散指示逃生系统
智能消防应急照明疏散指示逃生系统摘要：现代建筑的结构越来越趋向于高层多功能化及地下结构化。
单有火灾探测与自动报警系统的设置已经显得越来越不够完善。
随着人们对自身安全意识的加强，对安全的关注不再仅仅停留在借助外力的防灾和灭火上，更在于如何更以人为本的在火灾发生后主动而且动态地指引逃生方向的逃生领域，本文中的消防智能应急疏散指示逃生系统正是针对这一问题这一需要而讨论并且研发的，这一系统一经出现便被建筑设计界追捧并已成功投入使用。
1.前言随着时代的进步，经济、科技的迅猛发展，生活质量的日益提高及社会老龄化的趋势；建筑楼宇不断追求人性化、舒适化，大量高层特大型建筑，及地下建筑的涌现导致了建筑物的通道更长、更复杂。
对于消防疏散来说，怎样在火灾发生时使逃生更安全、更准确、更迅速，正是时代对建筑防灾提出的新课题。
智能消防应急照明疏散指示逃生系统终于攻克了这一难题，消防智能应急照明疏散指示逃生系统的推出和实施受到建筑业的广泛欢迎好评。
2.火灾逃生背景目前，就现代建筑而言，其结构越来越趋向于高层多功能化及地下结构化。
单有火灾探测与自动报警系统的设置还不够完全。
我们都意识到了火灾报警系统在现代智能建筑中所起的重要安全保障作用，当前火灾报警系统的发展已经到了相当的水平，可以灵敏的探测到火灾，并且本身具有防灾和灭火的功能。
但是，随着人们对自身安全意识的加强，对安全的关注不再仅仅停留在借助外力的防灾和灭火上，除此之外在火灾现场，能进行能动的逃生的恰恰是逃生者本人。
然而，火灾现场环境恶劣，烟、雾、火以及逃生者自身的恐慌心理等众多因素都有可能在最后一刻使逃生者错失生命。
但是，如果在火灾现场有一套自成一体的火灾逃生系统，利用应急疏散标志灯指引安全的逃生方向，降低人们的恐慌心理，能动地避开烟、雾、火；那么，在那么多火灾之后，我们扼腕叹息也会少很多。
然而，就目前来说，建筑物内的逃生仅仅停留在独立型应急疏散标志灯上。
怎样根据现场火警信息，把应急疏散标志灯作为一个整体辅助人们逃生却是一个空白。
智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统的分析智能消防应急照明及疏散指示系统是一种结合了消防、照明、安全以及控制等多个领域的技术，采用智能化、网络化和集成化的设计和建设，能够实现在火灾等紧急情况下，及时准确地发现、报警、控制和疏散，并提供必要的照明和指示功能。
该系统的主要组成部分有：1.传感器：采用烟雾、火光、热释放等多种传感器，能够发现火灾等异常情况。
2.控制器：对传感器信号进行采集、分析和判断，根据预设的逻辑关系决定是否发出报警及控制相关设备的运行。
3.报警器：能够发出警报声、语音提示、LED灯等多种报警方式，提醒人员进行疏散。
4.疏散指示灯：针对不同的疏散方向和疏散出口，设置红色或绿色LED灯进行指示。
5.应急照明灯：在停电或其他突发情况下，提供必要的照明功能，方便人员疏散。
该系统的优点有：1.智能化：通过传感器、控制器等设备的应用，能够实时地感知环境，并在出现异常情况时做出及时准确的响应。
2.集成化：将多种技术集成在一个系统中，能够实现消防、照明、安全等功能的集成控制。
3.网络化：能够通过互联网或局域网实现分布式的监控和控制。
4.可靠性：在设计和建设过程中，采用了多种备份措施，确保系统的可靠性和稳定性。
该系统的应用范围广泛，常见于商业、医疗、教育、住宅等场所。
通过在建筑物内部和外部的安装和布置，能够提供全面的消防、照明、安全保障。
在日常维护中，需要对系统进行定期检测和维护，确保其正常运行。
随着人们对生命安全的重视和技术的不断发展，智能消防应急照明及疏散指示系统将会越来越得到广泛的应用和推广，为人们的生命财产安全保驾护航。
智能消防应急照明和消防疏散指示系统简介
●感烟火灾探测器 ，消防火灾报警主机是消防智能
应急照 明和疏散指示逃生系统进行联动的外部系统 ，是
火警信 息的来 源。 ●集 中控制应急灯主机 由交互式操作 软件支持 ，负 责解析底层设备 的工作故障状态信息 ，接收来 自消防报 警 系统 的火警联动信息 。对火警信息进行 决策 ，对底层 灯具发送各种指令 。控制主机主要 由中心接人器 、工控 机 、逆变器 、主机应急 电源 、液晶显示 器 、打印机 、消
路上 的所 有消防应急标志灯沿疏散通道 向安 全出 口的方
（ ２ ）语音 安全 出 口灯 ：安装在 防火 分区 出 口处 ， 具有巡检 、频 闪 、语音播送 、灭灯功能 ； （ ３ ） 导 向光流灯 ：安装在展厅主要走廊 的１ 米 以下
Ｉ Ｎ Ｓ Ｔ Ａ Ｌ Ｌ Ａ Ｔ Ｉ Ｏ Ｎ
据人们这＿人性化要求设计而产生的。
向一个个依次 闪烁 ，并发 出声音提示 ，使 逃生者能看 到
闪烁移动 的光源并沿着移动光源安全地到达安全 出 口。
随着火灾 的蔓延 ，发生新 的火情时 ，例如当某一 安全 出
口在火 灾蔓延 的过程 中由安全变为不安全或有防火卷帘 门将疏散通道 阻断时 ，集 中控制型消防应 急灯具 控制器
对 自身安全意识 的加 强 ，越来越重视在 事故发生时如何能够动 态地建立一条安全可靠 、快速有效 的疏散指
示标志路线 。智 能消防应 急照明和 消防疏散指示 系统就是根据人们这一人性化要求设计 而产生 的。
关键词 ：智能消防
消防应急照 明 疏散指 示
动态疏散 引导
逃生
１ ． 概况
随着人 口的集 中化 ， 城市会变得越来 越庞大。 现代的 建筑 已经不再是 孤立 的个体 ， 错综复杂的建筑结 构， 即使
智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统是一种集智能化、安全性和可靠性于一体的消防设
备系统。
该系统能够有效提高火灾事故的应急处理速度，提供明确的疏散指示和照明保障，最大程度地减少火灾事故造成的损失。
该系统通过智能化的传感器监测设备，能够实时感知火灾发生的位置和程度。
传感器
可以检测到烟雾、温度、火焰等变化，一旦发现异常情况，立即向中控台发送警报信号，
以便及时采取措施。
智能照明系统可以根据火灾发生的位置和程度自动启动应急照明设备。
这些设备包括
应急照明灯、应急指示灯等，它们能够提供充足的照明，确保人员在火灾中能清晰地看到
逃生通道和安全出口。
除了照明功能，该系统还提供了清晰的疏散指示。
在火灾发生时，系统会自动显示出
疏散指示图，指示人员离开火灾现场的最短逃生通道。
系统还会根据当前火势自动调整疏
散指示，确保人员能够快速、安全地疏散。
该系统还具备一些特殊的功能，如声音提示。
在火灾发生时，系统会通过喇叭或其他
声音设备，向人员发出相关提示和指示，增强人员的警觉性和应激能力。
智能消防应急照明及疏散指示系统还具备一定的自主性和智能化管理能力。
系统可以
通过中控台实时监控火灾现场的情况，根据监测数据进行智能化决策。
系统可以自动启动
应急设备、调整疏散指示或者发出警报信号。
智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统的分析随着社会的不断发展和科技的不断进步，智能消防应急照明及疏散指示系统得到了广泛的应用。
智能消防应急照明及疏散指示系统在火灾发生时，能够快速、准确地提供照明和疏散指示，为人们在紧急情况下提供安全逃生的重要保障。
本文将对智能消防应急照明及疏散指示系统进行深入分析，探讨其优势、特点及未来发展趋势，旨在为读者提供更多关于智能消防应急照明及疏散指示系统的全面了解。
智能消防应急照明及疏散指示系统是一种利用先进的传感技术、智能控制技术和信息技术，配合消防设施实现火灾时的照明和疏散指示功能的系统。
该系统可以自动感知火灾发生并及时开启应急照明设备，并通过指示灯、标识牌等方式指示人员安全疏散的途径，确保人员在火灾发生时能够快速有序地疏散到安全地带。
智能消防应急照明及疏散指示系统具有高度智能化、自动化和个性化的特点，是保障人员生命安全的重要设备之一。
1.快速响应：智能消防应急照明及疏散指示系统可以在火灾发生时实现快速响应，自动启动应急照明设备和疏散指示系统，为人员提供紧急照明和疏散指引，大大提高了火灾发生时的疏散速度。
2.智能化管理：该系统采用智能控制技术，能够实现对设备的智能化管理和监控。
通过传感器感知环境变化，及时发出报警信号，并且可以对灯光进行智能调节，确保照明效果最佳。
3.灵活布局：智能消防应急照明及疏散指示系统具有灵活布局的特点，可以根据建筑物的结构和使用情况进行合理的布局和设置，确保在火灾发生时能够为人员提供最佳的照明和疏散指引。
4.节能环保：该系统采用先进的LED照明技术，具有节能环保的特点。
LED照明设备功耗低、寿命长，减少了能源的消耗，对环境造成的污染也更小。
5.易于维护：智能消防应急照明及疏散指示系统在日常使用中可以实现对设备的远程监控和管理，能够及时发现故障并进行维修，保障系统的正常运行。
1.智能化升级：随着物联网、云计算等新一代信息技术的发展，智能消防应急照明及疏散指示系统将更加智能化。
智能消防疏散应急照明系统简介
第三节 E L S智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。
ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。
二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及设置说明1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。
3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。
4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。
5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图设置说明1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
ELS智能消防疏散应急照明系统简介
第三节 E L S智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。
ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。
二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及设置说明1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。
3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。
4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。
5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图设置说明1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
智能消防疏散指示及应急照明系统
智能消防疏散指示及应急照明系统智能消防疏散指示及应急照明系统是根据建筑物的布局和实际环境，通过智能化的技术手段，为人员在火灾等紧急情况下提供逃生指引和照明服务的一种设施。
该系统结合了信息技术、传感技术和照明技术，能够实时监测建筑物内部的火灾风险，并及时提供引导和照明。
消防疏散指示系统是通过在建筑物的各个关键位置安装智能化的指示器和显示屏，为人员提供疏散指引。
该系统能够实时监测建筑物内的火灾风险，并根据火灾的情况，智能地提供疏散的最佳路径和目的地。
指示器可以通过LED灯，显示出疏散的方向和距离，显示屏可以通过文字和图像，提供详细的疏散指引。
该系统还可以与消防报警系统和安保系统等其他设备相连，及时传递火灾警报和安全提示。
应急照明系统包括智能化的紧急照明设备和照明管理系统。
紧急照明设备包括应急照明灯、应急照明指示灯等，可以在停电或火灾等紧急情况下提供可靠的照明服务。
照明管理系统通过传感器和控制器，能够实时监测建筑物内部的光线强度和环境亮度，根据不同的情况自动调节照明亮度和方向，以提供最佳的照明效果。
该系统还可以与消防疏散指示系统相连，根据火灾的情况，在疏散指示器周围提供更明亮的照明。
首先，智能化的系统可以实时监测建筑物内部的火灾风险，并根据不同的情况提供疏散指引。
传统的消防疏散指示系统只提供固定的指示信息，往往无法根据实际情况进行灵活的调整。
而智能系统可以根据火灾的位置和程度，提供更准确的疏散指引，帮助人员尽快安全地疏散。
其次，智能化的系统可以与其他设备相连，形成一个集成的安全管理系统。
通过与消防报警系统、安保系统等设备相连，智能系统能够及时传递火灾警报和安全提示，提高人员对火灾等紧急情况的响应能力。
同时，该系统还可以与楼宇管理系统相连，实现对建筑物内各设备进行综合管理，提高建筑的安全性和管理效率。
最后，智能化的系统可以通过传感器和控制器，对照明设备进行自动化管理。
传统的应急照明设备往往需要人工操作，使用起来不够方便。
智能应急照明系统应用
3.(消防)疏散应急照明的供电电源最高一级来源于蓄电池电源(灯内或集中设置 的)。
由集中蓄电池组组成的应急照明电源使用寿命远大于单灯蓄电池。
使用LED照明灯具将大大降低应急疏散照明的额定功率。
应急照明电源设置原则及其应急工作时间
4类不同区域不应只用一台应急照明电源供电，至少为每类区域一台单独应急照 明电源。当每类区域中分为多个子区域，每个子区域均可单独采用应急照明电源。
照度值
视觉效果
0.2lx 视线模糊，极易撞上障碍物。
0.5lx 可勉强避开障碍物。
11lx
行动迅速、敏捷，对行动充满信心。
国家规范要求：疏散用的应急照明，其地面最低照度不应低于0.5lx。
JGJ16-2008《民用建筑电气设计规范》要求
区域类别
表13.8.6 火灾应急照明最少持续供电时间、照度表
场所举例
ELS智能应急照明系统特点
节能的ELS-BUS 正常状态on/off时间及程序控制； 根据环境状态可自由的控制和设定灯具的工作模式； 准确的应急疏散照明照度设计； 可精确控制的应急疏散方案设计； 采用高发光效率的LED灯具及节能光源。
有效的ELS-BUS 可接受指令调向的标志灯，为火灾现场提供一条快捷、有效的逃生路线； 并列、可选择和可交替运行的智能应急照明电源。
正常状态
报警状态 灭火状态
楼控级 楼控级 消防级 消防级
电源主机或分机输出
关机OFF
关断，所有配带灯具
状态 关机ON状
市电或柴 油发电机
组
全部熄灭，但主机仍 处充电状态。
电源主机或分机输出 恢复正常，按灯具工
态
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节 E L S智能（消防）疏散应急照明系统
一、ELS控制原理简介
e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。
ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。
二、典型的ELS主系统构成
ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及
设置说明
1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。
3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。
4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；
应急电源取自（直流）电池主站，采用DC216V直流输入方式。
5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图
设置说明
1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
2．控制器分机ELS-32N-（S）输出电源在正常和应急均为DC24V。
3．灯具配电及通信线路设置：采用2×2.5mm2或2×4mm2(电源线) +2×1.5mm2(通讯屏蔽双绞线)配出到灯具，每路通讯电源线只宜设一个终端。
通信线与电源线同管敷设。
四、交直流隔离型……控制器分机ELS-32N-（S）/E灯具配线系统图
设置说明
1．用途: 设于需要高疏散照度（5-11Lx）级以上区域，给高疏散照度级集中电源式集中控制型照明灯供电并控制。
2．控制器分机ELS-32N-（S）/E在正常状态输出电源为AC220V 50Hz，应急状态为DC216V。
3．灯具配电线路设置：采用2×2.5mm2电源线，按常规布置。
4．灯具通信线路设置：采用2×1.5mm2(通讯屏蔽双绞线)配出到灯具，每路通讯电源线只宜设一个终端；与电源线分管敷设。
五、设备型号及技术参数
（一）、中央监控主站
（二）、智能（直流）电池主站------UBS216V-512M/ELS-32N
（三）、控制器分机
1．安全电压型……控制器分机2．交直流隔离型……控制器分机
（四）、安全电压类---集中电源式集中控制型---标志灯/照明灯
1．本体构成及用途：
DC24V输入，由微处理器（包括算术逻辑部件、寄存器、控制电路、时钟发出器、存储器、输入/输出、辅助电路及内部总线）、电子变压器/镇流器、光源及传感器组成。
标志灯用于全系统疏散途径标识；照明灯用于低于5.0Lx疏散照度级以下区域，给有
安全电压要求的场所。
3.产品特点：
★安全电压DC24V输入；标志灯采用LED光源；照明灯采用LED、高效荧光、无极荧光光源。
★灯内不带蓄电池组，每灯均带地址编码及传感器；灯具异常状态时故障报警。
★灯具可编程序控制：按不同灯类别可进行非持续、持续、高亮、省电、频闪、调向、流动、
强迫点亮、定时程序控制等工作模式。
（五）、高疏散照度类---集中电源式集中控制型照明灯
1．本体构成及用途：
AC220V50H Z/DC216V输入，由微处理器（包括算术逻辑部件、寄存器、控制电路、时钟发出器、存储器、输入/输出、辅助电路及内部总线）、电子变压器/镇流器、光源及传感器组成。
★正常/应急状态输入电源性质AC220V/ DC216V；采用高效荧光及无极荧光光源。
★灯内不带蓄电池组，每灯均带地址编码及传感器；灯具异常状态时故障报警。
★灯具可编程序控制：可进行非持续、持续、强迫点亮、定时程序控制等工作模式。
六、常规疏散区域的消防疏散照明平面图
1.平面设计示意图
2. ELS灯具布置间距与疏散照度设计参考值
七、人员密集区域的消防疏散照明平面图
1.平面设计示意图
八、ELS消防安全应急疏散照明指示系统主要功能特性
1、日常OFF/ON程序预设管理及手动管理：可编程序预设功能：例可对系统预设早上8：00开机；
下午5：00关机。
手动管理功能：在任意时间对系统开机/关机状态设定。
2、定期测试计划程序：
★可编程序功能测试功能：系统能够设置自动测试功能，任意指定定期时间（时间间隔为天、周、月或临时性测试计划；对系统进行功能性测验。
★可编程序电池应急持续时间测试计划：系统能够设置自动启动电池持续时间测试（时间间隔为月或年任意指定）或临时性测试计划；测试结束后可给出报告，自动复位。
3、状态监视：自动地对（直流）电池主站、控制器分机、灯的状态进行实时监控。
4、故障报警：自动的故障监控包括通信故障、（直流）电池主站、控制器分机及灯具的故障进行实
时声光报警；声报警可手动消除、光报警保存到故障消除。
5、紧急状态疏散方案
★强迫点灯：消防联动信号一点送入，全系所有灯进入全部点亮状态。
★可编程序强迫频闪/流动：可预设或手动对标志灯进行频闪/流动控制。
★可编程序应急选层运行：可预设选择性投入应急运行，以调整系统电池能量用途。
★可编程预设疏散方案：预设疏散软件方案，统一据着火位置进行引导，对指向标志灯进行左向、右向指令调整，着火位置的出口标志灯关闭。
6、存储记录：黑匣子记录功能，自动存储5０００－２００００条主要信息。
九、ELS创造节能的、环保的、安全的、可靠保证的
消防应急疏散照明的环境
节能的ELS
环保的ELS
安全的ELS
自动的、可靠的ELS。
