围堰高喷灌浆施工方案

围堰高喷灌浆施工方案

重大施工技术方案报审表工程名称:湖南华电常德一期2×660MW项目表号: DJH-A2-02标段名称:补水泵房建筑施工工程编号:SDBJ-A2-02-SG-2013-002本表一式4 份,由承包单位填报,建设单位、项目监理部各一份,承包单位存2 份。

湖南华电常德电厂补水泵房围堰防渗高喷灌浆工程施工技术方案批准:____________ ________年____月____日审核:____________ ________年____月____日编写:____________ ________年____月____日目录1、概述1.1工程简介1.2工程地质情况2、施工进度安排3、施工布置3.1施工用风、水、电3.2制浆系统3.3废渣废水处理4、施工原材料4.1水泥4.2水4.3掺合料4.4外加剂5、高压喷射灌浆施工5.1高喷试验5.2施工方法和工艺流程5.3施工参数5.4质量检查和验收6、资源配置计划6.1人员配置计划6.2主要施工设备配置计划7、质量控制措施7.1制度控制7.2施工材料控制7.3检测、计量设备控制7.4施工过程控制8、安全措施9、文明施工与环境保护措施1、概述1.1工程简介华电常德电厂位于常德市德山区枫树岗村,北距常德市区12km,厂址东面、南面为村庄农田,西面、北面为低洼田地。

厂址北距沅江2.0km,南距常张高速公路2.0km,厂址西南面2.0km处有G319经过,连接该国道现有乡级公路至厂区,厂址西面临近石长铁路,西北面2.0km为德山站。

1.2工程地质情况围堰位于沅江沅水干流凹岸南岸堤外坡、I级阶地,地层沉积韵律呈现二元结构。

Ⅰ级阶地含水体(分两层:粘性土孔隙水和砂卵石层孔隙水),第二层地水下(砂卵石层孔隙水)赋水地层为砂卵石层,层顶高程21.35〜27.75m,水位高程在21〜27m之间,该地下水与河水有直接的水力联系。

另外上层粘土层中存在上层滞水。

2、施工进度安排根据目前施工进度,围堰旋喷灌浆计划在2013年12月23日~2014年1月18日。

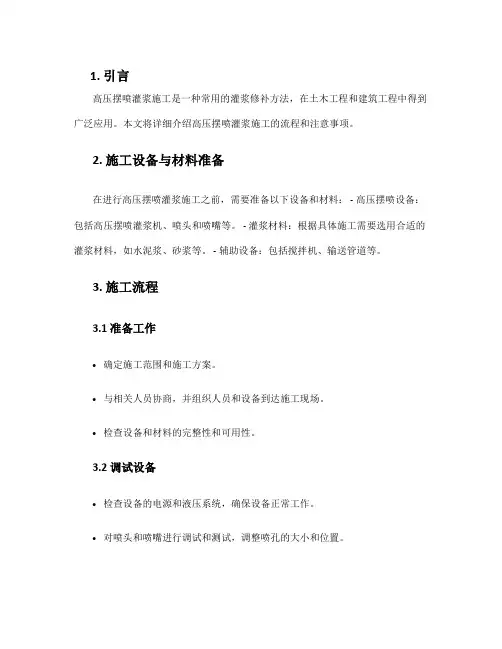

高压摆喷灌浆施工方案

高压摆喷灌浆施工方案

1. 引言高压摆喷灌浆施工是一种常用的灌浆修补方法,在土木工程和建筑工程中得到广泛应用。

本文将详细介绍高压摆喷灌浆施工的流程和注意事项。

2. 施工设备与材料准备在进行高压摆喷灌浆施工之前,需要准备以下设备和材料: - 高压摆喷设备:包括高压摆喷灌浆机、喷头和喷嘴等。

- 灌浆材料:根据具体施工需要选用合适的灌浆材料,如水泥浆、砂浆等。

- 辅助设备:包括搅拌机、输送管道等。

3. 施工流程3.1 准备工作•确定施工范围和施工方案。

•与相关人员协商,并组织人员和设备到达施工现场。

•检查设备和材料的完整性和可用性。

3.2 调试设备•检查设备的电源和液压系统,确保设备正常工作。

•对喷头和喷嘴进行调试和测试,调整喷孔的大小和位置。

3.3 表面处理•对需要施工的表面进行处理,如清洁、打磨和修补等。

3.4 浆液配制•根据需要使用的灌浆材料,按照比例将水泥和骨料等材料与水混合搅拌。

3.5 施工操作•将预先配制好的浆液放入摆喷灌浆机中。

•按照施工计划,从施工起点开始,沿着需要修补的表面逐渐喷射浆液。

•控制喷液的压力和流量,确保均匀喷涂,覆盖全部需要修补的区域。

•根据需要,可以采用多次喷射、分层修补等方法。

3.6 后处理•施工完成后,及时清洗设备和输送管道。

•对施工区域内的漏洞和破损处进行检查,进行必要的修补。

4. 安全注意事项在进行高压摆喷灌浆施工时,需要特别注意以下安全事项: - 工人必须佩戴合适的个人防护装备,包括手套、口罩和护目镜等。

- 高压喷射具有一定的危险性,请确保工人们遵循操作规程,不得随意调整和滥用喷液设备。

- 需要注意施工现场的通风情况,避免工人吸入有害气体。

- 施工区域内应设置明显的安全警示标识,并确保周边区域远离施工现场。

5. 结论高压摆喷灌浆施工是一种有效的修补方法,可以广泛应用于土木工程和建筑工程中。

通过严格遵守施工流程和注意事项,可以确保施工质量和施工安全。

同时,根据具体工程需求,可以灵活调整施工方案和使用的灌浆材料。

高喷灌浆施工方案

高喷灌浆施工方案

上游围堰高喷灌浆施工方案1.概况上游围堰11556.5.000~1153.000为砂岩石渣回填,1153。

000以下为砂砾石层覆盖层~基岩。

根据目前实际情况,在截流前采用左、右岸分段施工,钢管堰顶过流的施工方案,在2010年完成围堰▽1156。

5m以下高喷灌浆。

2.施工准备(1)设备、材料进场 :设备、材料等直接运至施工现场(施工平台▽1156.5m)。

(2)供水、供电、供风供水采用观礼台高位水池进行供水,可满足高喷施工施工用水要求.供电施工用电由左岸变压器下线接出,用电有可靠保障.供风施工用风采用移动式20m3电动空压机供风。

(3)制浆站布置制浆站设在围堰附近合适位置.(4)施工通讯施工作业面与制浆站采用有线对讲机进行联系,对外采用移动电话联系,以保证施工顺利进行。

3.施工工艺流程流程图见图1:现场工艺试验:为确定合理的喷射灌浆参数,在纵向围堰施工轴线的起始端,选择一段进行高压喷射灌浆生产性试验(按拟定的工艺参数进行),试验孔分两序施工,先施工Ⅰ序孔,根据钻孔取芯或开挖直观检查分析,确定正式施工的技术参数,作为现场施工控制的技术指标和施工操作技术要求。

4.施工工艺参数拟定施工工艺参数见表1图1:工艺流程图表1 高喷灌浆技术参数表5.具体施工方法和措施(1)钻孔钻孔采用风动钻机套管跟进钻孔成孔,钻孔布置为单排,分二序施工,孔径146mm,孔位偏差≤5cm,孔斜≤1.0%,孔深为入岩0.5m。

开钻前钻机的调平和稳固对孔斜影响很大,应保证钻机就位后其立轴或转盘与孔位中心对齐,并须经质检员或技术员进行检查合格后方可施工。

钻至设计深度后,强风清孔,清孔验收合格下入特制PVC管护壁,液压拔管机起拔套管,孔口妥善保护.钻孔过程中对孔位、孔深、地层变化(表现为钻进速度骤变,返渣特性变化等现象)、特殊情况及处理措施等都作详细记录。

(2)浆液制备采用水泥标号为32。

5MPa的普通硅酸盐水泥,水泥应新鲜无结块。

所用水泥须有出厂检验报告,过期和受潮结块者不使用,施工中并抽样检查。

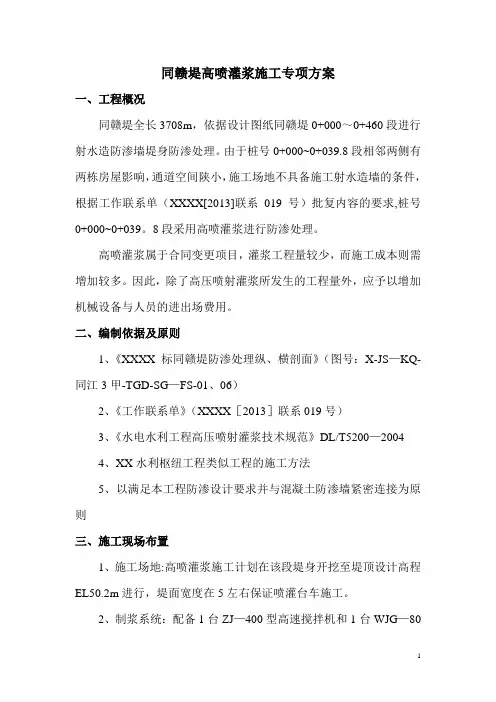

高喷灌浆施工专项方案

高喷灌浆施工专项方案

同赣堤高喷灌浆施工专项方案一、工程概况同赣堤全长3708m,依据设计图纸同赣堤0+000~0+460段进行射水造防渗墙堤身防渗处理。

由于桩号0+000~0+039.8段相邻两侧有两栋房屋影响,通道空间陕小,施工场地不具备施工射水造墙的条件,根据工作联系单(XXXX[2013]联系019号)批复内容的要求,桩号0+000~0+039。

8段采用高喷灌浆进行防渗处理。

高喷灌浆属于合同变更项目,灌浆工程量较少,而施工成本则需增加较多。

因此,除了高压喷射灌浆所发生的工程量外,应予以增加机械设备与人员的进出场费用。

二、编制依据及原则1、《XXXX标同赣堤防渗处理纵、横剖面》(图号:X-JS—KQ-同江3甲-TGD-SG—FS-01、06)2、《工作联系单》(XXXX[2013]联系019号)3、《水电水利工程高压喷射灌浆技术规范》DL/T5200—20044、XX水利枢纽工程类似工程的施工方法5、以满足本工程防渗设计要求并与混凝土防渗墙紧密连接为原则三、施工现场布置1、施工场地:高喷灌浆施工计划在该段堤身开挖至堤顶设计高程EL50.2m进行,堤面宽度在5左右保证喷灌台车施工。

2、制浆系统:配备1台ZJ—400型高速搅拌机和1台WJG—80型储浆搅拌机,布置在桩号0+040处中轴线下游方向的平台上拌制水泥浆满足现场高喷需要。

3、施工用水:直接从赣江抽水到容量为8m3的储水箱中,同时满足高压水泵和搅拌水泥浆及钻孔的需要。

4、施工用电:在同赣堤0+500处有一条施工专用线路接线端口,可接至施工现场。

四、高喷灌浆施工1、主要工艺参数表本段高喷灌浆拟采用三管法摆喷方式。

本工程工作量较小,根据高喷防渗墙部位的地质情况、技术规范和我部以往施工经验,高压摆喷灌浆按如下参数表执行。

高压摆喷灌浆主要工艺参数技术表2、施工工艺流程造孔和灌浆分两序施工,先施工I序孔,再施工II序孔。

高喷灌浆工艺流程见下图:高喷灌浆工艺流程图孔距为1。

高喷灌浆施工方案

高喷灌浆施工方案

X X X X X X X水库工程施工标段2高喷防渗墙工程施工方案编制:审核:批准:XXXXXXXXX公司XXXXXXXXX水库工程施工标段2项目经理部二○一五年一月目录一、编制依据 (1)二、工程概况 (1)2。

1 工程简介 (1)2.2 工程地质概况 (1)2。

3设计概况 (2)三、旋喷桩施工准备 (2)3.1 旋喷桩施工准备工作 (2)3.2 施工机具配置 (3)3。

3劳动力组织 (3)四、高压旋喷桩施工工艺 (3)4.1 工艺原理及技术要求 (3)4.2 高压旋喷注浆工艺流程 (4)4.3 施工步骤 (6)五、高压旋喷工艺施工常见问题、预防措施及处理方法 (6)六、质量控制及检查方法 (9)6.1 施工质量控制要点 (9)6。

2 质量检验内容及方法 (9)6.3 技术资料管理 (10)七、安全生产及文明施工 (10)7。

1 安全生产、文明施工控制要点 (10)八、环保施工保证体系及措施 (12)8。

1 文明施工管理体系 (13)8。

2 施工环境保护措施 (13)旋喷桩止水加固工程施工方案一、编制依据1、《水利水电工程高压喷射灌浆技术规范》(DL/T5200-2004),2、《通用硅酸盐水泥》GB175-2007,3、招标文件。

二、工程概况2.1 工程简介XXXXXX位于整体项目的西部,西临宝源湖水库,北临XXXXX,南临XXXX,东临排水沟,占地面积约3392。

76亩。

总库容942.30万立方米;主要建筑物包括围坝填筑与护砌、入库泵站、出库泵站与围坝塑性砼截渗墙等.本合同工程为XXXX水库工程(第二标段),主要合同内容为桩号4+600~5+400段围坝工程。

主要包括围坝填筑,上游护坡工程,塑性砼防渗墙,井筒处理等。

2。

2 工程地质概况库区勘察控制深度内均为第四系全新统~上更新统冲积、冲积湖积、冲洪积堆积的地层,岩性相变较大,土的状态亦有一定的差异;上部以全新统冲积堆积的饱和、松散状的砂壤土为主。

高喷灌浆施工组织设计

高喷灌浆施工组织设计

XX项目高喷灌浆工程施工组织设计XX公司二○○三年九月十一日1 工程概况 (3)2 工程任务 (3)3 施工方案 (3)3.1 孔位布置及连接形式 (3)3.2 高喷深度 (4)3.3 施工程序和工艺流程 (4)3.4 质量要求 (4)3.5 施工参数 (5)4 高喷灌浆施工 (5)4.1 施工准备 (5)4.2 施工段划分 (6)4.3 施工 (6)4.4 高喷施工记录 (7)4.5 材料供应 (8)5 质量控制与检测 (8)5.1 质量控制 (8)5.2 质量控制标准和目标 (8)5.3 施工前的质量控制 (9)5.4 现场施工接受监督,具体措施: (9)5.5 质量检测 (10)6 安全保证措施 (10)7 组织机构及施工人员设备配备 (11)施工进度计划形象 (1)工程概况XX电排站位于XX市城北,浏阳河下游左岸。

根据钻探资料显示,工程区地层,从上至下依次为:人工填土、粉质粘土、粉细砂、卵石,下伏基岩为强风化泥灰岩。

地下水属潜水类型,主要赋存于第四系冲积粉细砂、卵石层中,粉细砂、卵石层均为强透水层,分布广泛,且地下水与浏阳河水有水力联系。

中心电排站基坑开挖,首先必须解决堵水问题。

1工程任务高压喷射灌浆施工。

设计高喷灌浆工程量见表1。

表1、设计高喷灌浆工程量表2施工方案采用二管法摆喷施工。

2.1 孔位布置及连接形式根据设计图,基坑止水帷幕灌浆轴线为矩形,周长281.6m。

孔间距1.6m,单排布置,两序施工,如图1。

2.2 高喷深度为保证二管高喷帷幕板墙在砂卵石强透水层内形成完全封闭的防渗体系,喷灌范围除整个砂卵石层外,其上延伸至粉质粘土隔水层内,桩顶高程29.29~31.32m ,桩底伸入强风化基岩以下0.5m ,桩底高程19.66~20.41m 。

2.3 施工程序和工艺流程高压摆喷灌浆施工程序:分二序施工。

工艺流程图:2.4 质量要求a 、防渗墙渗透系数K 不大于1×10-6厘米/秒。

高压旋喷灌浆施工方案

高压旋喷灌浆施工方案

高压旋喷灌浆施工方案一、工程概况场址区位于河流冲击1级阶地上,地面高程为104.9m,地势平坦开阔,无不良地质现象,泵站厂址区地层由新到老分述如下:①第四系河流I级阶地冲击层:上部为粘士,硬塑状,厚4.5~9.3m;中部为含砂粉质粘土,青灰色,松散状,厚2.5~4.lm;下部为含泥砂砾石,砾石含量约70%,粒径一般1~3m,松散~稍密状,层厚4.7~6m。

②古进系那读组泥岩,灰白色、灰色、半成岩状,属极软岩,具有弱~中等膨胀性,且具有遇水软化,失水干裂的特性。

泵站基础拟置于第四系Ⅰ级阶地砂砾石层上,Ⅰ级阶地砂砾石层满足泵站基础持力层承载力要求,建基面上部的Ⅰ级阶地冲击层各土层稳定性较差,易产生渗透变形,渗透变形方式主要为流土,采取防渗处理。

由于基坑开挖较深(边坡高约14m),为土质边坡,存在基坑开挖边坡稳定问题,应分级进行开挖,每5m分设一条马道,并加强支护,由于建基面位于地下水位以下约10m, 砂砾石层属强透水层,存在基坑涌水问题,施工过程应做好基坑防渗及排水。

二、编制依据1、开挖防渗布置图2、工程量清单。

3、《水工建筑物水泥灌浆施工技术规范》(SL62-2014)4、《通用硅酸盐水泥》(GB175-200)5、《建筑地基处理技术规范》(JGJ79-2012)三、施工总布置1、风、水、电(1)施工用风施工用风采用1台1.05MPa、0.22m3移动式空压机供给,空压机随高压旋喷台车移动。

(2)施工用水施工用水直接由设在泵站进水渠附近的沟内安装水泵取水,供制浆和高压喷射灌浆。

(3)施工用电施工用电从泵站周边供电系统T接,架空线路沿高喷防渗墙轴线布置,钻孔和灌浆设备的用电从配电柜接取,高喷、灌浆设备需用的最小功率为180KW。

2、废水、废浆处理与排放在距泵站高喷防渗墙轴线内侧位置挖条宽50cm、深30cm的排浆沟,沿途每隔10m 挖一个2m3左右的集浆坑,钻孔的泥浆通过排浆沟流入集浆坑,高压喷射灌浆所产生的废浆通过排浆沟流入集浆坑,经过沉淀过滤,达到排放标准后,再用水泵通过管道抽排到进水渠附近的沟内。

高喷灌浆工程施工方案

高喷灌浆工程施工方案

1、施工准备⑴主要人员进场前都必须认真熟悉图纸,组织技术人员学习有关施工规程,并遵照要领组织施工。

⑵开工前对工程具体情况进行详细交底,包括工期、工作量、劳动组合、操作方法、质量检查标准、关键部位、施工方案等。

⑶由专职测量人员准确放定高喷轴线,经监理验收合格后将各转点及控制点引出作业面并妥善保护。

2、施工工艺流程3、施工方法及质量要点⑴高喷孔定位:在施工轴线上按设计要求进行放线定位,各孔采用统一编号,孔位桩打入地面下0.1m,妥善保护。

⑵造孔:高喷分两序施工,先钻一序孔,为确保钻孔垂直度,选用XY-2型地质钻机钻孔,该钻机具有机身重,钻杆粗,回转运行稳定,成孔垂直高等优点,用于高喷造孔较100型、150型地质钻机及振动成孔有明显优势。

钻具采用水冲岩芯钻具,钻孔孔径127mm,钻进采用泥浆循环护壁,钻至设计深度结束。

首先按设计要求布孔,然后按I序、II序钻孔,钻孔前应将钻机放置水平,钻进过程中应随时利用水平尺检查钻机水平状况,以保证垂直度,偏斜不大于孔深的1%。

钻孔结束后用测斜仪测量孔斜率及孔斜方位,并做好记录,对施工中出现的异常现象及时报告,以便采取相应措施,确保质量。

⑶下喷射管:高喷台车采用我单位自行研制的第五代台车,该台车具有全液压控制、自动步履、自带监控平台等优点。

将台车移至孔位,将喷头各部位做检查后妥善保护(如个别部位无法确认,可孔口试喷),将喷管下至设计深度,同时将井口摆动装置调整好方向,并与其他工序互相配合,做好灌浆前的准备工作。

⑷灌浆:保证浆液各项指标符合设计要求,同时启动高压水泵、空压机、搅拌机、泥浆泵等配套设备,将各项工艺参加调整到设计要求,开始喷射,待孔口返浆后按设计要求速度开始提升,这样就自下而上形成了高压喷射灌浆防渗板墙。

在灌浆过程中,随时检查浆液比重,随时注意孔口冒浆现象,如孔中出现不返浆,说明堤基、堤身中有大空隙或集中漏水通道,此时应立即停止提升,采取充砂或掺加速凝剂等措施,保证返浆以确保防渗墙的连续性,该工程孔深大于20m,需卸管一次,卸管后需将喷射管下放,搭接长度大于100mm。

水库高压旋喷灌浆施工方案

水库高压旋喷灌浆施工方案

水库高压旋喷灌浆施工方案一、项目背景随着城市建设规模的不断扩大和人口的增长,对水资源的需求越来越大。

为了满足城市用水和农田灌溉的需求,水库的建设显得尤为重要。

然而,由于水库在长时间的使用和自然环境的影响下,会出现渗漏、破损等问题,进而影响水库的安全和稳定。

因此,进行水库的维修和加固工作就显得尤为重要。

高压旋喷灌浆技术是一种有效的水库维修和加固方法。

通过将灌浆材料以高压喷射的方式注入水库的渗漏和破损部位,使其在渗漏和裂缝处形成堵漏固化的效果,提高水库的安全性和稳定性。

二、施工准备在施工高压旋喷灌浆前,需要进行以下准备工作:1.确定灌浆材料:根据水库的具体情况和需求,选择合适的灌浆材料,通常使用硅酸盐、硅酸钠、磷酸盐、水泥等。

2.配置灌浆设备:准备高压旋喷灌浆设备,包括高压灌浆泵、灌浆管道、喷嘴等。

3.清理施工区域:清理水库表面的杂物、沉积物,确保施工区域干净。

4.做好安全措施:确保施工过程中的安全,包括设置警示标识、密切关注施工现场等。

三、施工步骤1. 检测渗漏和破损部位在施工前首先需要对水库进行全面的检测,确定渗漏和破损部位的位置和情况,并进行记录。

2. 清洁和处理渗漏部位清除渗漏部位周围的杂物、沉积物,并进行清洁处理,保证水库表面干燥。

3. 配置灌浆材料按照预定的比例和要求,将选定的灌浆材料配置好,确保灌浆材料的均匀性和流动性。

4. 进行高压旋喷灌浆使用高压灌浆泵将配置好的灌浆材料以高压喷射的方式注入渗漏和破损部位,并确保灌浆材料能够充分填充和堵漏。

5. 观察和检测等待灌浆材料自然固化,观察和检测施工部位是否漏水,若有漏水则需要进行补充灌浆操作。

6. 施工完工等待全部灌浆材料固化后,对施工区域进行清理和整理,确保施工安全和卫生。

四、安全注意事项在水库高压旋喷灌浆施工过程中,需要注意以下安全事项:1.操作人员必须经过专业培训,并佩戴防护用品,包括安全帽、防护眼镜、耳塞等。

2.施工现场要设立警示标识,防止未经授权人员进入。

高喷灌浆施工方案

高喷灌浆施工方案

汝阳县北汝河综合治理工程高喷灌浆施工方案编制:复核:审批:山东黄河工程集团有限公司北汝河综合治理工程项目部年月日目录第一章工程概况 (1)第二章施工现场布置 (1)第三章灌浆材料 (2)第四章高喷灌浆施工 (2)施工现场试验 (2)施工工艺流程 (3)施工方法 (3)第五章质量监测及控制措施 (7)第六章安全及环境保证措施 (8)第一章工程概况北汝河河道治理范围内规划有四级水面工程,四级水面工程回水范围内的堤身及堤基采用高压喷射灌浆防渗墙。

具体设计为桩号1+300-5+150高喷墙深度为10-15m,5+150-6+493.4高喷墙深度为8-10m。

橡胶坝工程设围堰高喷防渗墙,设计深度约为5m。

本工程高压喷射灌浆防渗墙浆液为水泥浆,采用三管法旋喷摆喷搭接方式成墙,最小成墙厚度为30cm;灌浆轴线平行坝轴线,单排孔,孔距1m,分两序孔施工;要求摆喷角度不小于60°。

第二章施工现场布置(1)施工场地:对堤身及堤基平台场地进行整平、碾压,以保证喷灌台车施工。

(2)制浆系统:配备1台ZJ-400型高速搅拌机和1台ZJ-800型储浆搅拌机拌制水泥浆满足现场高喷需要。

泥浆拌制用1台WJG80-1泥浆搅拌机,将制好的泥浆储在1口10m3的铁箱中备用。

(3)施工用水直接从河道内抽取供应到一口2m3的水箱中,高喷时满足高压水泵和搅拌水泥浆的需要。

(4)施工用电接两岸附近电网,为确保施工期间的电力供给,工地设300KW移动式柴油机备用。

(5)布置按距离施工场地就近为原则,在坝顶布置1座制浆站。

采用钢管搭制,四周用彩条布围护,油毛毡盖顶,制浆站内设水泥仓库和灰台,水泥堆放平台采用脚手架管搭制,距地面约1m,上铺脚手板,制浆站四周设排水沟,以排除制浆过程中产生的废水废浆。

(6)排污:现场分别设置排污沟,在高喷施工现场附近偏下游侧挖一个集中排污坑,将废水、废浆排至集水坑中,用排污泵抽排入监理指定的位置。

第三章灌浆材料(1)水泥高压喷射浆液采用普通硅酸盐水泥拌制,水泥强度等级不低于42.5级。

围堰高喷灌浆施工专项方案

围堰高喷灌浆施工专项方案

围堰高喷灌浆施工专项方案
《围堰高喷灌浆施工专项方案》
嘿,大家好呀!今天咱就来聊聊这个围堰高喷灌浆施工,这可绝对是个超级重要的事儿呢!就好像你要给自己盖一座坚固的城堡,围堰就是那坚实的城墙,而高喷灌浆施工就是让这城墙坚不可摧的秘密武器!
比如说,你想想看,要是围堰不牢固,那不是跟纸糊的一样,稍微来点风吹草动不就垮了?那可不行啊!所以咱们就得好好研究研究这高喷灌浆施工怎么搞。

在这施工过程中,那可得小心谨慎啊!每一个步骤都不能马虎。

就如同你在走钢丝,一步都不能错。

先是要做好准备工作,场地要清理干净,设备要检查好,这就像运动员比赛前要做好热身一样重要!然后,开始钻孔,哎呀,这可真是个技术活儿,孔要是钻歪了,那后面不就全乱套了?紧接着就是灌浆啦,这可是关键的一步,要像呵护宝贝一样对待这个环节。

我记得有一次我们在施工现场,大家都紧张兮兮的,生怕出一点差错。

师傅们就互相打气说:“咱可不能在这掉链子呀,加油干!”你瞧,这就是团队合作的力量。

说到这里,我想问一句,大家难道不觉得这围堰高喷灌浆施工很神奇吗?它能让看似普通的围堰变得强大无比。

总之,围堰高喷灌浆施工绝对是项了不起的工程,它能为工程项目保驾
护航!我们一定要重视它,认真去做好每一个环节,让我们的工程坚如磐石!。

高喷灌浆施工方案

高喷灌浆施工方案

高喷灌浆施工方案一、工程概况:船坞全长440m,宽96.0m,坞墙为砼板桩加衬墙结构,坞底板顶标高为-7.70m(黄海高程,下同),两侧设置有45t的门机轨道梁,跨船坞设置有900t的龙门吊。

根据本工程地质勘察资料,自上而下地层地质情况为:①灰黄夹灰色粉质黏土,软塑状,含铁锰质结核。

②青灰色粉土夹粉质黏土,局部互层。

③灰色粉质黏土夹薄层粉土。

④1灰色粉质黏土与粉土互层。

⑤2青灰、黄灰色粉砂夹薄层黏土,稍密状,含云母片。

⑥青灰、黄灰底部为绿灰色细砂,中密状,含云母片。

⑦灰绿、灰黄色粉质黏土,可塑状,含铁锰质结核。

二、主要工程量统计根据施工图纸,坞墙及坞口防渗采用高压喷射灌浆营造防渗墙防渗,要求防渗墙28天龄期的防渗系数≤k×10-5cm/s。

采用新二管法高喷灌浆施工,根据施工部位不同采用不同的喷射方法。

坞墙段采用高压摆喷灌浆进行防渗,中心轴线距离板桩面为500mm,墙体为折线型连接,孔距1.5m,喷射直径≥1.6m,折角25°,摆角30°,搭接长度>10cm。

防渗墙高程-0.6~-22.0m,每孔喷段长21.4m,防渗轴线长度为423+96+423=942 m,共计约632孔,防渗墙工程量约13525 m。

坞口采用Φ600高压旋喷桩进行灌注桩间止水,旋喷桩轴线与灌注桩轴线距离为450mm,施工时根据灌注桩实际扩孔情况确定旋喷孔位,保证旋喷能填充灌注桩空隙。

其中有95个桩孔施工高程为1.00~-25.0m,215个桩孔施工高程为1.00~-22.0 m,坞口旋喷桩工程量共计约95×26+215×23=7415延米。

三、施工工艺根据施工图纸要求,现采用新二管法高压喷射是以大于35Mpa的高压水泥浆射流通过Φ1.9mm的喷嘴喷出,水泥浆射流四周以压缩空气加以保护,随着喷管的旋转与提升,高压水泥浆射流冲切破坏土体,同时浆射流的能量较大,将水泥浆与粘土掺搅形成桩体;压缩气也起到升扬置换的作用,使切割的部分土体从孔口冒出,水泥浆与粘土混合物固结后,形成所需要加固体。

高喷灌浆施工方案

高喷灌浆施工方案

X X X X X X X水库工程施工标段2高喷防渗墙工程施工方案编制:审核:批准:公司水库工程施工标段 项目经理部二○一五年一月目 录一、 编制依据二、工程概况工程简介 工程地质概况 设计概况 三、旋喷桩施工准备旋喷桩施工准备工作 施工机具配置 劳动力组织 四、高压旋喷桩施工工艺工艺原理及技术要求 高压旋喷注浆工艺流程 施工步骤五、高压旋喷工艺施工常见问题、预防措施及处理方法六、质量控制及检查方法施工质量控制要点 质量检验内容及方法 技术资料管理 七、安全生产及文明施工安全生产、文明施工控制要点 八、环保施工保证体系及措施文明施工管理体系 施工环境保护措施旋喷桩止水加固工程施工方案一、编制依据、《水利水电工程高压喷射灌浆技术规范》( ),、《通用硅酸盐水泥》 — ,、招标文件。

二、工程概况工程简介位于整体项目的西部,西临宝源湖水库,北临 ,南临 ,东临排水沟,占地面积约 亩。

总库容 万立方米;主要建筑物包括围坝填筑与护砌、入库泵站、出库泵站与围坝塑性砼截渗墙等。

本合同工程为 水库工程(第二标段),主要合同内容为桩号 ~ 段围坝工程。

主要包括围坝填筑,上游护坡工程,塑性砼防渗墙,井筒处理等。

工程地质概况库区勘察控制深度内均为第四系全新统~上更新统冲积、冲积湖积、冲洪积堆积的地层,岩性相变较大,土的状态亦有一定的差异;上部以全新统冲积堆积的饱和、松散状的砂壤土为主。

夹杂薄层粘土;中部以全新统冲湖积堆积的粘土为主,下部主要为上更新统冲洪积的壤土夹姜石、粘土夹姜石、砂壤土为主(局部为粉细砂),大层分布基本稳定,地面以下一般 ~ 范围内较为杂乱。

该水库为平原围堤式水库,库区水文地质条件基本一致,现综合叙述如下:(一)水文地质特征区内地下水主要为第四系孔隙潜水(局部具微承压性),赋存于砂壤土(局部为粉细砂)中,其结构一般较松散,透水性较均一;其他主要赋存于裂隙粘土、壤土夹姜石中,具一定的连通性,多为网状、层状分布,裂隙(局部为蒜瓣状结构)发育不均匀,透水性亦不均一,两类地层中的潜水水力联系较密切。

高喷灌浆工程施工方案

高喷灌浆工程施工方案

一、工程概况高喷灌浆工程是水利工程、建筑工程等领域中常用的防渗、加固、稳定措施。

本方案针对高喷灌浆工程,从施工准备、施工工艺、质量控制、安全措施等方面进行详细阐述。

二、施工准备1. **人员组织**:成立高喷灌浆施工队伍,明确各岗位责任,组织施工人员培训,确保施工人员掌握高喷灌浆技术及安全操作规程。

2. **设备准备**:配备钻孔机具、高喷台车、高速制浆机、高压水泵、空压机、泥浆泵等设备,确保设备完好、性能稳定。

3. **材料准备**:准备水泥、砂、水等材料,确保材料质量符合规范要求。

4. **施工场地准备**:对施工现场进行平整,对低洼和表部松散部位回填、夯实和加固,以满足施工机械行走的需要。

5. **测量放样**:根据设计桩位布置现场控制点,由技术人员现场放出具体孔位并明确标识。

三、施工工艺1. **钻孔**:采用钻孔机具在卵石层和粘土岩夹粉砂岩层单独钻进成孔,钻机配120钻具回转超前钻进成孔。

2. **喷射灌浆**:使用GS500-4高喷台车进行旋喷灌浆,配备ZJ-400型高速制浆机制备水泥浆,由高压水泵提供高压水、由6m3/min空压机供风、由BW120型泥浆泵输送浆液。

3. **三通道注浆**:使用分别输送水、气、浆三种介质的三通道注浆管,通过高压泵等高压发生装置,产生40Mpa左右的高压水喷射流,周围环绕一股0.6-0.8Mpa的气流,利用高压水射流和气流同轴喷射冲切土体,以形成较大的孔隙。

4. **填充浆液**:由泥浆泵注入压力为0.2-1.0Mpa的水泥浆液填充,当喷嘴旋转和提升时,浆液和土体混合,经过一定时间形成水泥土固结体即防渗体。

5. **防渗墙形成**:相邻各孔的防渗体相互连接形成防渗墙。

四、质量控制1. **材料质量**:严格控制水泥、砂、水等材料的质量,确保符合规范要求。

2. **施工质量**:严格按照施工工艺进行操作,确保钻孔、喷射、填充等环节的质量。

3. **检测验收**:对施工过程进行检测验收,确保工程质量符合设计要求。

高压摆喷灌浆施工方案

高压摆喷灌浆施工方案

高压摆喷灌浆施工方案1. 引言高压摆喷灌浆施工是一种在基础工程中常用的灌浆施工方法。

本文档将介绍高压摆喷灌浆施工的基本原理、施工步骤以及注意事项。

2. 原理高压摆喷灌浆施工通过高压泵将浆液送入喷嘴,在施工过程中,通过调整喷嘴的角度和喷射压力,控制喷浆的方向和范围。

喷射的浆液能够填充基础中的裂缝和空隙,提高基础的强度和稳定性。

3. 施工步骤3.1 准备工作在进行高压摆喷灌浆施工之前,需要进行以下准备工作: - 清理施工现场,确保基础表面干净无杂物。

- 安装高压泵和配套设备。

- 准备好灌浆材料和适量的清水。

3.2 施工前的准备•对基础表面进行处理,如清洗、打磨等,以提高喷浆的附着力。

•根据基础情况选择合适的喷浆喷嘴和喷射压力。

3.3 施工过程1.将浆液加入高压泵的浆液箱,并与清水进行适量的混合。

2.连接喷浆管道和喷嘴,确保连接牢固。

3.在施工过程中,调整喷嘴的角度和喷射压力,使喷浆涂覆整个基础表面。

4.根据基础的裂缝和空隙情况,喷射多层浆液,以达到填充和加固的效果。

5.喷浆完成后,清洗喷浆管道和喷嘴,防止堵塞和固化。

3.4 施工后的处理•施工完成后,对喷浆部分进行观察和检验,确保灌浆效果符合要求。

•若喷浆存在不合格或漏浆情况,及时进行修补和改善。

4. 注意事项在进行高压摆喷灌浆施工时,需要注意以下事项: - 施工人员必须戴好防护设备,如手套、口罩、护目镜等。

- 控制喷浆的压力和角度,避免喷浆过强或过弱。

- 喷浆过程中,施工人员要时刻注意安全,避免与高压喷浆装置接触。

- 施工完成后,及时清理施工现场,并妥善保管喷浆设备。

5. 结论高压摆喷灌浆施工方法是一种常用的基础工程灌浆方法,通过高压喷浆可以填充基础的裂缝和空隙,提高基础的强度和稳定性。

在进行施工时,需要严格按照施工步骤和注意事项进行操作,确保施工质量和人员安全。

以上是针对高压摆喷灌浆施工方案的介绍,希望能对相关人员提供帮助和指导。

高喷灌浆施工

高喷灌浆施工

高喷灌浆施工高喷灌浆施工技术是一种高效、节约能源、环保的新型施工技术,广泛应用于各种混凝土结构的维修加固、防水密封、沉降补偿等工程中。

本文将介绍高喷灌浆施工技术的原理、优点、适用条件、施工步骤等内容。

原理高喷灌浆施工技术是将有特定物性的水泥浆料在高压下喷到施工部位上,使水泥浆料在施工部位形成均匀的结构,进而达到加固、防水、补偿等目的。

喷射压力一般在4-6MPa左右,流量大小及形式可以根据实际情况选择调整。

优点1.高效性:高喷灌浆施工速度快,一天可以完成大量施工工作,提升了工作效率;2.环保性:高喷灌浆施工使用的是纯水泥、骨料,不存在有害物质的排放,对环境无污染,也无需采用较多的施工人员;3.精确性:采用高压喷射技术,可以深入施工部位,使混凝土结构的被加固区域充分饱满,进而达到高密度的效果,增强了施工的精确性和一致性。

适用条件高喷灌浆施工适用于混凝土表面出现龟裂、裂缝、空鼓、污渍等情况,以及结构孔洞处理等。

但其施工还有以下适用条件需要满足:1.施工部位必须较为开阔,便于操作和观察;2.施工部位的环境温度要在5℃以上,以避免水泥凝固时间过长影响施工效果;3.施工前应对施工部位进行深入的调查和研究,分析出现问题的根源及具体原因。

施工步骤1.清理施工表面,并修复重要的损伤区,确保施工表面平整洁净。

2.搭建施工脚手架和维护安全措施。

3.拟定高喷灌浆施工方案,确定施工压力、流量、物料比例等具体的施工标准,操作工人需熟知施工方案。

4.换装高压喷射器,给喷射器内充满水泥浆料,确认喷射头位置,启动设备,并喷洒试验,确认施工环境和设备运行正常后,开始正式施工。

5.工人开始在预设的范围内向喷射头加料,直至施工区域的修复厚度达到要求位置。

此时,工人应按照规定的施工标准进行深入喷射,直至高喷灌浆料密实平整、坚固。

6.等待高喷灌浆料凝固,约一天后进行表面调整和整平。

结论高喷灌浆施工技术已经逐渐成为目前混凝土结构维护加固的主流技术之一。

高压摆喷灌浆工程施工方案

高压摆喷灌浆工程施工方案

高压摆喷灌浆工程施工方案1. 概述高压摆喷灌浆(Jet Grouting)是指利用高速旋转的水射流穿过喷嘴,将水射流的动能和压缩空气的动能共同作用于原土体上,将其掏空形成孔隙,同时混合预先搅拌好的水泥浆,形成土浆一体化的灌浆柱,从而增加地基的稳定性和抗剪强度。

本文将介绍高压摆喷灌浆工程施工方案。

2. 施工前的准备工作2.1 现场勘察在施工前必须对施工地点进行勘察,包括地质勘察和环境勘察。

1.地质勘察主要掌握地层情况、地下水位、土层强度等方面的数据,以确定加固范围、灌浆孔隙度、喷混比例等施工参数。

2.环境勘察主要掌握施工现场的周边环境情况,包括附近建筑物、道路等设施,以便在施工前做好防护措施。

2.2 设备检查和准备在施工前必须对所需要的设备进行检查,确保设备状态良好,同时准备好所需要的喷针、喷嘴、钻机、压缩空气机等施工设备。

2.3 施工方案编制根据现场勘察结果,编制施工方案,包括施工加固范围、灌浆孔隙度、喷混比例、喷射顺序等。

3. 施工流程3.1 钻孔先钻孔并注入水泥浆,使原土体固结,同时洗净孔内的碎石和杂物,为后续喷浆打下坚实的基础。

3.2 喷浆利用高速旋转的水射流穿过喷嘴,将水射流的动能和压缩空气的动能共同作用于原土体上,形成孔隙,同时混合预先搅拌好的水泥浆,形成土浆一体化的灌浆柱。

3.3 形成灌浆柱在喷浆过程中,通过摇动、提升喷针,使灌浆柱逐渐形成,同时控制灌浆柱的直径和强度。

3.4 喷射顺序按照编制的施工方案,控制喷射顺序,优先处理易发生松解表层的部位,再处理深层部位。

4. 施工质量检查4.1 断面检查在喷浆完成后,将灌浆柱切割成环形供断面检查。

检查灌浆柱的直径、均匀度等参数是否符合要求。

4.2 硬度检查对灌浆柱的硬度进行检查,确保硬度符合要求。

4.3 施工记录管控现场施工人员应做好施工记录,记录喷浆情况、灌浆柱直径、深度、数量等信息,以及施工中遇到的问题及时记录并报告。

5. 安全措施5.1 机械设备安全施工前应检查机械设备状态,确保机器良好,施工过程中坚持规范作业,遵守设备操作规程,严格禁止超负荷作业。

高压摆喷灌浆施工方案

高压摆喷灌浆施工方案

高压摆喷灌浆施工方案1. 引言高压摆喷灌浆是一种常用的混凝土修补和加固技术,广泛应用于建筑结构的强化、防水、防腐和裂缝修复等方面。

本文档旨在描述高压摆喷灌浆施工方案,包括施工步骤、所需材料以及施工注意事项等内容,以便工程团队能够正确地进行高压摆喷灌浆施工。

2. 施工步骤2.1 准备工作在进行高压摆喷灌浆施工前,需进行以下准备工作:•清理施工区域,确保表面干净•检查和修复毛细孔,防止灌浆材料外渗•设立施工标志,指示施工区域2.2 材料配制1.粉料混合:将水泥、矿物掺合料和化学添加剂按照一定比例混合,并通过筛网过滤,确保材料质量。

2.液料混合:将水和添加剂按照一定比例混合,配制成灌浆材料液体。

2.3 施工过程1.搅拌混合:将粉料和液料按照一定比例加入摆喷灌浆机中,通过搅拌均匀混合成为高压摆喷灌浆材料。

2.施工设备准备:根据实际需求,选择合适的高压摆喷灌浆设备,并确保设备正常运行。

3.施工方向确定:根据结构裂缝的情况,确定摆喷灌浆的施工方向和位置。

4.灌浆作业:将摆喷灌浆设备对准施工位置,分段进行高压摆喷灌浆作业。

每段作业时间不宜过长,以免灌浆材料过早凝固。

5.补充缺陷:待灌浆材料凝固后,对于需要补充的缺陷区域,可使用手工灌浆进行修补。

6.平整处理:用刮板等工具对灌浆后的表面进行平整处理,以使其与原结构表面保持一致。

3. 所需材料•水泥•矿物掺合料•化学添加剂•水•高压摆喷灌浆设备4. 施工注意事项•施工前必须进行详细的方案设计和工艺交底,确保施工流程正确、材料配比合理。

•严格按照材料的配制比例进行配制,避免材料质量过稀或过浓导致施工效果不佳。

•摆喷施工时应遵循从下至上、从内至外的施工顺序,确保施工质量和效果。

•控制好高压摆喷灌浆设备的操作压力,避免施工过程中出现设备故障或材料外渗等问题。

•灌浆材料凝固后,进行表面处理时应注意与原结构表面的一致性,以保持施工质量。

结论本文档详细描述了高压摆喷灌浆施工方案,包括准备工作、材料配制、施工步骤以及施工注意事项等内容。

高压摆喷灌浆专项施工方案

高压摆喷灌浆专项施工方案

高压摆喷灌浆专项施工方案和使用1、注浆材料应符合相关标准,且应有质量合格证明。

2、注浆材料应按照设计要求进行配比和搅拌,确保浆液均匀。

3、在施工过程中,如发现注浆材料出现质量问题,应立即停止施工并更换材料。

三、施工流程1、清理施工场地,进行场地平整、夯实等预处理措施。

2、进行喷射灌浆机械设备试运行,确保设备运行正常。

3、进行喷射灌浆施工,按照设计要求进行喷射灌浆。

4、及时清理喷射灌浆设备和施工场地,做好环境保护工作。

四、安全措施1、施工现场应设置明显的安全警示标志,确保施工人员的安全。

2、施工人员应按照相关规定穿戴好个人防护装备,避免发生意外伤害。

3、施工过程中应严格遵守安全操作规程,确保施工安全。

施工技术方案申报表施工[2012]技案1号)致:XXX我方提交怀宁县小水库除险加固和长滩站更新改造工程施工Ⅲ标段的高压摆喷灌浆工程的施工方案。

包括施工方法、施工要求、材料选择和使用、施工流程以及安全措施等内容。

请审批。

承包人:XXX承建单位项目经理:(签名)申报日期:2012年11月12日监理机构:XXX签收人:(签名)记录日期:年月日审签总监理工程师审批意见:同意修改后再报(见附言)不同意监理机构:XXX签发审批意见此表一式四份,由承包人填写。

施工组织设计、施工措施计划、专项试验计划和方案经XXX工程师审批,其他可由监理工程师审批。

审批意见需由承包人、监理机构、发包人、设代机构各保留一份。

怀宁县龙凤桥水库除险加固工程高压摆喷灌浆专项施工方案一、施工要求1、施工场地要平整、稳固,对低洼、表土松散、边坡紧临区域采取回填、夯实、加固和边坡坡脚保护措施。

2、喷射灌浆施工前,进行施工机械设备试运行。

3、全面规划施工场地布置,开挖排浆沟和集浆池,作好冒浆排放和环境保护措施。

4、采用三重管法进行高压喷射灌浆。

二、材料选择和使用1、注浆材料应符合相关标准,且应有质量合格证明。

2、注浆材料应按照设计要求进行配比和搅拌,确保浆液均匀。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

X X X X X X X水库工程施工标段2高喷防渗墙工程施工方案编制:审核:批准:XXXXXXXXX公司XXXXXXXXX水库工程施工标段2项目经理部二○一五年一月目录一、编制依据................................................. 错误!未指定书签。

1、《水利水电工程高压喷射灌浆技术规范》(DL/T5200-2004),.... 错误!未指定书签。

2、《通用硅酸盐水泥》GB175—2007,.......................... 错误!未指定书签。

3、招标文件。

.............................................. 错误!未指定书签。

二、工程概况................................................... 错误!未指定书签。

2.1工程简介................................................ 错误!未指定书签。

XXXXXX位于整体项目的西部,西临宝源湖水库,北临XXXXX,南临XXXX,东临排水沟,占地面积约3392.76亩。

总库容942.30万立方米;主要建筑物包括围坝填筑与护砌、入库泵站、出库泵站与围坝塑性砼截渗墙等。

................... 错误!未指定书签。

本合同工程为XXXX水库工程(第二标段),主要合同内容为桩号4+600~5+400段围坝工程。

主要包括围坝填筑,上游护坡工程,塑性砼防渗墙,井筒处理等。

错误!未指定书签。

2.2工程地质概况............................................ 错误!未指定书签。

2.3设计概况................................................ 错误!未指定书签。

本工程中桩号2+523.43~2+563.82、1+945.9~1+979.5采用二重管高压旋喷桩进行防渗,施工区域总计74m,高压旋喷桩设计为Φ800@700,单排旋喷套接结构形式,成墙厚度不小于30cm,渗透系数小于5×10-6cm/s。

............................ 错误!未指定书签。

三、旋喷桩施工准备............................................. 错误!未指定书签。

3.1旋喷桩施工准备工作...................................... 错误!未指定书签。

3.2施工机具配置............................................ 错误!未指定书签。

3.3劳动力组织.............................................. 错误!未指定书签。

四、高压旋喷桩施工工艺......................................... 错误!未指定书签。

4.1工艺原理及技术要求...................................... 错误!未指定书签。

⑥灌浆分三序孔,孔距由稀至密,顺序进行。

第一序孔孔距2.10m,第二序孔孔距2.10m,第三序孔孔距2.10m,........................................ 错误!未指定书签。

4.2高压旋喷注浆工艺流程.................................... 错误!未指定书签。

4.3施工步骤................................................ 错误!未指定书签。

五、高压旋喷工艺施工常见问题、预防措施及处理方法............... 错误!未指定书签。

六、质量控制及检查方法......................................... 错误!未指定书签。

6.1施工质量控制要点........................................ 错误!未指定书签。

6.2质量检验内容及方法...................................... 错误!未指定书签。

6.3技术资料管理............................................ 错误!未指定书签。

七、安全生产及文明施工......................................... 错误!未指定书签。

7.1安全生产、文明施工控制要点.............................. 错误!未指定书签。

八、环保施工保证体系及措施..................................... 错误!未指定书签。

8.1文明施工管理体系........................................ 错误!未指定书签。

8.2施工环境保护措施........................................ 错误!未指定书签。

旋喷桩止水加固工程施工方案一、编制依据1、《水利水电工程高压喷射灌浆技术规范》(DL/T5200-2004),2、《通用硅酸盐水泥》GB175—2007,3、招标文件。

二、工程概况2.1工程简介XXXXXX位于整体项目的西部,西临宝源湖水库,北临XXXXX,南临XXXX,东临排水沟,占地面积约3392.76亩。

总库容942.30万立方米;主要建筑物包括围坝填筑与护砌、入库泵站、出库泵站与围坝塑性砼截渗墙等。

本合同工程为XXXX水库工程(第二标段),主要合同内容为桩号4+600~5+400段围坝工程。

主要包括围坝填筑,上游护坡工程,塑性砼防渗墙,井筒处理等。

2.2工程地质概况库区勘察控制深度内均为第四系全新统~上更新统冲积、冲积湖积、冲洪积堆积的地层,岩性相变较大,土的状态亦有一定的差异;上部以全新统冲积堆积的饱和、松散状的砂壤土为主。

夹杂薄层粘土;中部以全新统冲湖积堆积的粘土为主,下部主要为上更新统冲洪积的壤土夹姜石、粘土夹姜石、砂壤土为主(局部为粉细砂),大层分布基本稳定,地面以下一般12.0~30.0m范围内较为杂乱。

该水库为平原围堤式水库,库区水文地质条件基本一致,现综合叙述如下:(一)水文地质特征区内地下水主要为第四系孔隙潜水(局部具微承压性),赋存于砂壤土(局部为粉细砂)中,其结构一般较松散,透水性较均一;其他主要赋存于裂隙粘土、壤土夹姜石中,具一定的连通性,多为网状、层状分布,裂隙(局部为蒜瓣状结构)发育不均匀,透水性亦不均一,两类地层中的潜水水力联系较密切。

据现场抽水试验:砂壤土渗透系数范围值0.62~2.91m/d,属中等透水层;粘土渗透系数范围值0.01~3.70m/d;以弱透水~中等透水层为主,壤土夹姜石渗透系数范围值0.21~4.27m/d,为中等透水,局部裂隙较发育,姜石含量较高的粘性土层亦为中等透水层。

抽水试验成果及建议值见一览表。

库区地下水位埋深亦有一定的差异,西侧、西北侧及临河段埋藏较浅,南侧、东南侧埋藏略深,2003年11月勘察时,水位埋深一般1.00~1.70m,水位高程一般38.80~39.50m,西北侧地势低洼处已近地表;2004年下半年降雨量较少,地下水位比2003年同期下降0.6~0.9m,年变幅值一般1.0~2.0;地下水一般由西北流向东南,径流滞缓。

(二)库区水化学特征据水质分析,库区地下水化学类型主要为重碳酸氯化物—钙钠、氯化物重碳酸—钙型,矿化度0.77~1.65g/L ,PH 值7.14~7.82,全硬度461~1187.7mg/L ,属中性~弱碱性极硬水、淡水~微咸水,地下水对砼无侵蚀性。

2.3设计概况本工程中桩号2+523.43~2+563.82、1+945.9~1+979.5采用二重管高压旋喷桩进行防渗,施工区域总计74m ,高压旋喷桩设计为Φ800@700,单排旋喷套接结构形式,成墙厚度不小于30cm ,渗透系数小于5×10-6cm/s 。

三、旋喷桩施工准备 3.1旋喷桩施工准备工作(1)完成施工现场的平面布置; (2)完成接水、接电工作;(3)完成高压旋喷机、高压泵、泥浆泵、管线和排浆池的设置; (4)安排人员作好现场保卫工作; (5)机具、人员进场;(6)所需材料——水泥进场; (7)设备调试和检验;(8)开工前进行施工交底和安全教育。

3.2施工机具配置根据旋喷桩的工程量、现场场地的大小、配电容量、废浆场地大小、机械设备施工效率和3.3劳动力组织根据本工程的特点,施工实行每天2班工作制,每班工作时间12小时。

设备的劳动力人职名工作内容人数备注队长全面组织管理劳动力协调各种关系1操作工操作旋喷机、安拆提升喷管、移位2钻工操作钻机、钻孔、移位、维修2泵工操作高压泵2搅拌工操作搅灌机,灰浆泵,测灰浆比重2普工倒运水泥2机修工设备维修保养1共计12四、高压旋喷桩施工工艺4.1工艺原理及技术要求高压喷射注浆法,就是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后,以高压设备使浆成为38MPa左右的高压流从喷嘴中喷射出来,冲击破坏土体。

钻杆以一定速度(20cm/min)渐渐向上提升,使浆液与土粒强制混合,待浆液凝固后,便在土中形成一个具有一定强度的固结体。

本工程旋喷桩是使用高压喷射注浆装置(包括高压泵和注浆钻机),通过超高压水泥浆液切割周围土体,并使水泥浆与土体拌合成为水泥土桩体(即旋喷桩)。

其工艺主要是进行两次切削破坏土层,第一次是高压泵和压缩空气的复合喷射流体切削破坏土层,紧接着的第二次是高压浆液(基本是水泥系硬化剂)和压缩空气的复合喷射流切削土体;在第一次切削土层的基础上再次对土体进行切削,这样便增加了切削深度,加大了固结直径。

4.1.2施工技术要求孔位偏差:实际桩位与设计孔位的偏差不大于50mm;钻孔垂直度偏差值:5‰;桩径容许偏差50mm;水泥浆液的水灰比为1.0:1~0.6:1(密度约1.5g/cm3~1.7g/cm3)。

压力控制:气压不小于0.6MPa,流量1.0m3/min,浆压38mpa,浆流量80L/min,回浆密度≥1.3g/cm3,旋喷提升速度20cm/min,旋喷转速5r/min。

⑥灌浆分三序孔,孔距由稀至密,顺序进行。

第一序孔孔距2.10m,第二序孔孔距2.10m,第三序孔孔距2.10m,4.2高压旋喷注浆工艺流程正确制定高压旋喷桩施工工艺,是保质保量完成本工程的关键。

(1)高压喷射注浆施工工艺流程测量放线定工程钻机就位图十高压旋喷桩施工流程(2)泥浆处理高压旋喷注浆施工中将置换出一定量的废浆,需安置浆池排放。
