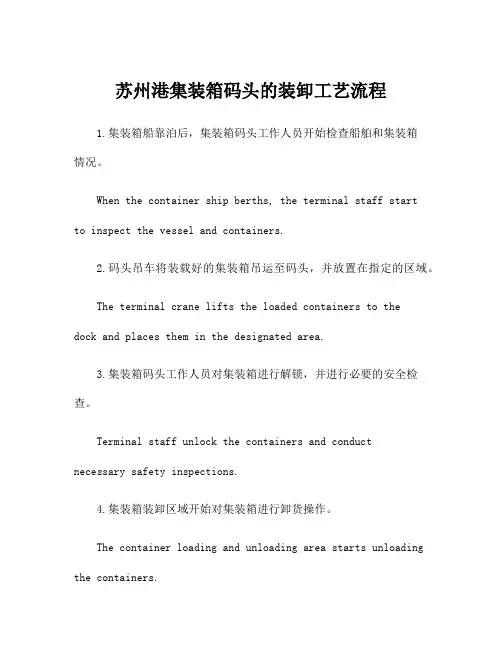

苏州港集装箱码头的装卸工艺流程1.集装箱船靠泊后,集装箱码头工作人员开始检查船舶和集装箱情况。
When the container ship berths, the terminal staff startto inspect the vessel and containers.2.码头吊车将装载好的集装箱吊运至码头,并放置在指定的区域。
The terminal crane lifts the loaded containers to thedock and places them in the designated area.3.集装箱码头工作人员对集装箱进行解锁,并进行必要的安全检查。
Terminal staff unlock the containers and conductnecessary safety inspections.4.集装箱装卸区域开始对集装箱进行卸货操作。
The container loading and unloading area starts unloading the containers.5.装卸工操作集装箱吊车,将需要卸货的集装箱吊至指定位置。
The operators control the container crane to lift the containers that need to be unloaded to the designated position.6.集装箱吊车将集装箱从船舶上移除,并转移到卸货区域。
The container crane removes the containers from the vessel and transfers them to the unloading area.7.集装箱码头工作人员开始对集装箱进行分类和分拣。
Terminal staff start to classify and sort the containers.8.卸货完成后,集装箱吊车开始将空集装箱装载到集装箱船上。
集装箱码头装卸作业流程

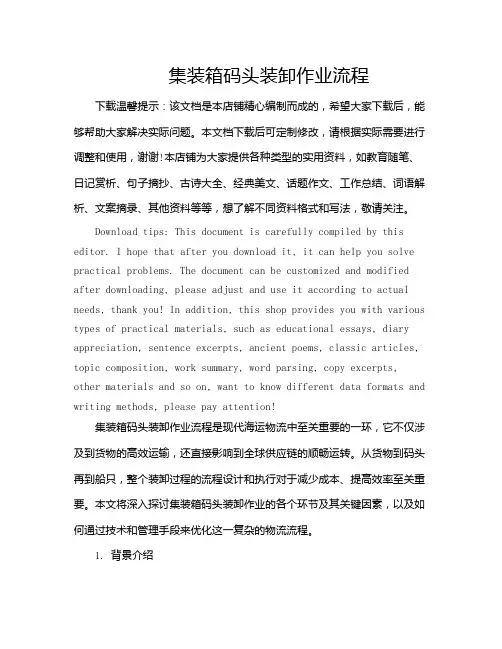

集装箱码头装卸作业流程下载温馨提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
本文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注。
Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!集装箱码头装卸作业流程是现代海运物流中至关重要的一环,它不仅涉及到货物的高效运输,还直接影响到全球供应链的顺畅运转。
集装箱码头装卸作业—集装箱码头现场操作
• 控制室(Tower)是一个指挥部门,负责指挥堆 场作业及船舶装卸作业
• 硬件主要是电脑、打印机、无线对讲机等。电脑 至少3台,第一台显示堆场作业情况,第二台显 示船舶作业情况,第三台显示集装箱资料
• 阅读实例
• 港口装卸工作指标 ✓ 装卸自然吨(量) ✓ 操作量 • 港口吞吐量
① 装卸自然吨 • 装卸自然吨是指进、出港区并经装卸的货物数量。
④ 船舶靠泊与离泊注意事项: ➢ 船舶靠泊时的准备 A. 信号旗或信号灯的位置 • 码头班长在船舶到前1小时,根据泊位图上指定
船舶的位置,摆放信号旗或灯等候船舶进港 • 信号旗或灯摆放在船中(蓝白格子旗或蓝灯)、
船首、船尾(红旗或红灯)所对应的在码头岸线 上的位置 • 注意船舶上的国际信号旗和港口码头上摆放的信 号旗区别
• 由于操作了冷箱干用,就避免南行冷藏箱的调运, 节约的空箱调运成本为600美元/40RH。不仅如此 ,冷箱干用还减少了出口港普通干货箱的使用,从 源头上避免了普通干货箱进口澳大利亚再空箱调回 中国的成本,每调运一个40英尺普通超高箱 (40HC)的支出约为400美元/40HC。冷箱干用间接 节约的调箱成本为1000美元/40RH(600美元+400 美元)。
③ 吞吐量 • 旅客吞吐量,是指由水运乘船进、出港区范围的
旅客人数。 • 货物吞吐量,是指经由水运运进、运出港区范围
并经装卸的货物数量。 • 吞吐量是衡量港口生产任务大小的主要指标,是
进行港口规划建设的依据。其货类构成及其数量 和主要流向,反映该港在国内外物资交流中所起 的作用。关于货物吞吐量的统计范围、计算方法 国家有统一规定。
A. 货物吞吐量的计算方法: a. 自本港装船运出港口的货物,计算为出口吞吐量; b. 自水运运进本港卸下的货物,计算为进口吞吐量; c. 由水运运进港口卸下后又装船运出的转口货物,分
集装箱码头装卸工艺方案

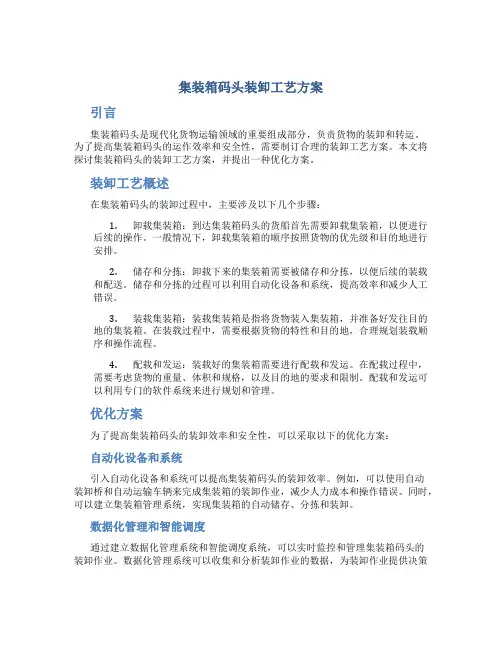

集装箱码头装卸工艺方案引言集装箱码头是现代化货物运输领域的重要组成部分,负责货物的装卸和转运。
为了提高集装箱码头的运作效率和安全性,需要制订合理的装卸工艺方案。
本文将探讨集装箱码头的装卸工艺方案,并提出一种优化方案。
装卸工艺概述在集装箱码头的装卸过程中,主要涉及以下几个步骤:1.卸载集装箱:到达集装箱码头的货船首先需要卸载集装箱,以便进行后续的操作。
一般情况下,卸载集装箱的顺序按照货物的优先级和目的地进行安排。
2.储存和分拣:卸载下来的集装箱需要被储存和分拣,以便后续的装载和配送。
储存和分拣的过程可以利用自动化设备和系统,提高效率和减少人工错误。
3.装载集装箱:装载集装箱是指将货物装入集装箱,并准备好发往目的地的集装箱。
在装载过程中,需要根据货物的特性和目的地,合理规划装载顺序和操作流程。
4.配载和发运:装载好的集装箱需要进行配载和发运。
在配载过程中,需要考虑货物的重量、体积和规格,以及目的地的要求和限制。
配载和发运可以利用专门的软件系统来进行规划和管理。
优化方案为了提高集装箱码头的装卸效率和安全性,可以采取以下的优化方案:自动化设备和系统引入自动化设备和系统可以提高集装箱码头的装卸效率。
例如,可以使用自动装卸桥和自动运输车辆来完成集装箱的装卸作业,减少人力成本和操作错误。
同时,可以建立集装箱管理系统,实现集装箱的自动储存、分拣和装卸。
数据化管理和智能调度通过建立数据化管理系统和智能调度系统,可以实时监控和管理集装箱码头的装卸作业。
数据化管理系统可以收集和分析装卸作业的数据,为装卸作业提供决策支持和优化方案。
智能调度系统可以根据装卸作业的需要和目标,在保证安全的前提下,合理规划和调度装卸资源。
合理规划装卸顺序和操作流程在装卸集装箱时,可以根据货物的特性和目的地,合理规划装卸顺序和操作流程。
例如,可以优先装卸轻型货物或易损货物,以减少操作风险和货物损坏。
同时,可以优化操作流程,减少不必要的中转和搬运,提高装卸效率。
集装箱码头装卸实务
第四章集装箱码头装卸实务第一节集装箱码头概述集装箱码头的功能(1)集装箱码头是海运与陆运的连接点,是海陆多式联运的枢纽。
(2)集装箱码头是换装转运的中心。
(3)集装箱码头是物流链中的重要环节。
集装箱码头的特点1、码头作业的机械化、高效化一艘3000——4 000TEU的集装箱船,可以当天到港、当天离港。
目前,国际先进的集装箱码头装卸桥的作业效率已超过60TEU/MOVE,随着装卸机械和装卸工艺的不断改进,集装箱码头的装卸效率仍可进一步提高。
2、码头生产管理的计算机化、信息化3、码头设施的大型化、深水化集装箱码头的基本条件1、具有供集装箱船舶安全进出港的水域和方便装卸的泊位泊位水深应能满足挂靠的最大集装箱船的吃水要求泊位长度一般为为350m。
2、具有一定数量技术性能良好的集装箱专用机械设备。
3、具有宽敞的堆场和必要堆场设施。
4、具有必要的装拆箱设备和能力。
目前,我国集装箱运输中绝大部分采用CY一CY交接方式,但CFS—CFS 交接方式仍不断出现,集装箱码头仍应保留必要的装拆箱的设施和能力,以满足集装箱运输市场的要求。
5、具有完善的计算机生产管理系统6、具有通畅的集疏运条件7、具有现代化集装箱运输专业人才集装箱码头的布局和基本组织(一)泊位泊位是供集装箱船舶停靠和作业的场所。
通常有三种形式:顺岸式、突堤式和栈桥式。
集装箱码头通常采用顺岸式。
泊位除足够的水深和岸线长度外,还设系缆桩和碰垫。
(二)码头前沿码头前沿是指泊位岸线至堆场的这部分区域,主要用于布置集装箱装卸桥和集装箱牵引车通道。
(三)堆场堆场是集装箱码头堆放集装箱的场地,为提高码头作业效率,堆场又可分为前方堆场和后方堆场两个部分。
1、前方堆场前方堆场位于码头前沿与后方堆场之间,主要用于出口集装箱或进口集装箱的临时堆放。
2、后方堆场后方堆场紧靠前方堆场,是码头堆放集装箱的主要部分,用于堆放和保管各种重箱和空箱。
(四)控制室控制室又称中心控制室,简称“中控”,是集装箱码头各项生产作业的中枢,集组织指挥、监督、协调、控制于一体,是集装箱码头重要的业务部门。
集装箱码头操作实务
集装箱码头操作实务1. 简介集装箱码头是现代物流运输中不可或缺的一环,它承担着集装箱货物的装卸、储存和分配等重要任务。
本文将介绍集装箱码头操作的实务,包括码头设备、操作流程和安全注意事项等内容。
2. 码头设备2.1 起重机起重机是集装箱码头最重要的设备之一,它用于装卸集装箱货物。
起重机分为门吊式起重机和桥吊式起重机两种类型。
门吊式起重机适用于小型货物的装卸,而桥吊式起重机适用于大型集装箱货物的装卸。
2.2 堆高机堆高机用于集装箱货物的储存和分配,它能够将装有货物的集装箱从地面运送到储存区,并进行整理和堆放。
堆高机具有起重能力强、工作效率高的特点。
2.3 拖车拖车主要用于集装箱货物在码头内的短距离运输,包括装卸作业和集装箱的转运。
拖车一般由柴油引擎驱动,具有较强的承载能力。
2.4 插头箱插头箱是集装箱码头供电系统的重要组成部分,它提供电力给起重机、堆高机和其他设备。
插头箱通常由大型容量的电池和逆变器组成,可以在码头没有电源的情况下为设备供电。
3. 操作流程集装箱码头操作的流程通常分为以下几个步骤:3.1 卸船首先,待装卸的货船进入码头,并通过缆绳或锚定在码头上。
然后,起重机将集装箱从货船上吊起并放到码头上的空地上。
3.2 码头搬运在码头上,堆高机将集装箱从码头上的空地上拾取,并将其堆放到储存区中。
拖车也会将集装箱从码头上的空地上拖走,送往指定的地点。
3.3 装船待装卸的货船停靠在码头上,起重机将集装箱从储存区或拖车上吊起,并放到货船的甲板上。
3.4 码头操作记录在整个操作过程中,操作员需要记录集装箱的数量、装卸的时间和位置等信息,以便后续的跟踪和分析。
4. 安全注意事项在集装箱码头操作实务中,安全始终是最重要的考虑因素。
以下是一些安全注意事项:4.1 起重机操作的安全注意事项•操作人员必须经过专业的培训,并持有相关资质证书;•在作业前必须检查起重机的各项功能并确保其正常工作;•确保起重机的负载不超过其额定承载能力;•操作人员必须遵守起重机的操作规程,确保操作过程顺利和安全。
港口企业装卸实务模块一 集装箱码头装卸实务
优点是灵活性强,单机造价低。缺点是堆层少, 并需要留有较宽的通道,导致堆场利用率低,因 此,集装箱叉车通常只适用于吞吐量不大(约3万 标准箱左右)的集装箱码头或普通综合性码头。
《港口企业装卸实务》
多媒体课件
创作团队: 孙 磊 张明齐 陈 静
高职高专港航管理专业 工学结合新思维十二五规划教材
模块一 集装箱码头装卸实务
学习与训练目标
了解集装箱货物 了解集装箱货运设备 掌握集装箱码头装卸机械种类 掌握集装箱码头装卸系统方案
十二五规划教材之港口企
子模块之一 集装箱货物管理
船体缺陷
货物本身 原因
恶劣天气、 海况的影响
集装箱货运事故 十二五规划教材之港口企
集装箱货运事故预防
货运事故 预防
合理的确定箱位
做好集装箱管理工作
其他注意事项
十二五规划教材之港口企
【叮咚小测试】
(1)产生集装箱运输货损货差事故的原因中,不由船 方负责的有( A )
A.货物装箱不当
B.集装箱箱位配置不当
十二五规划教材之港口企
【叮咚小问题】 货物容器具备哪些条件可以称为集装箱?
参考答案: (1)能长期的反复使用,具有足够的强度; (2)能在途中转运,不用移动箱内货物就可以直接换装; (3)可以进行快速装卸,并可从一种运输工具直接方便地
换装到另一种运输工具; (4)便于货物的装满和卸空; (5)具有1立方米或1立方米以上的容积。
十二五规划教材之港口企
20ft~40ft可旋转集装箱吊具 十二五规划教材之港口企
标准液压吊具(固定式导板)
第五章 集装箱码头装卸实务
第五章集装箱码头装卸实务知识目标:1. 解释集装箱码头的特点、布局及构成;2. 描述集装箱码头堆场、大门、货运站管理业务;集装箱码头装卸作业方式及流程。
技能目标:⒈能够根据码头各部分的业务情况设计相应管理流程;⒉能够根据码头装卸条件制定装卸作业流程。
引例:深圳盐田港三期工程于2006年8月通过了国家竣工验收,年吞吐量达766万标准箱,正式投入使用的盐田港成为全国单一集装箱吞吐量最大的枢纽港区。
盐田港三期工程总投资达60亿元,包括4个10万吨级、可停靠第五、六代集装箱船舶的现代化泊位,岸线长1400米,泊位水深16米。
其中12#-13#泊位特定条件下可停靠世界最大的17万吨级集装箱船,达到了世界一流水平。
集装箱码头是集装箱运输的枢纽,它外向海洋的国际远洋运输航线,内连国内的铁路、公路、水路等运输线路。
因此,集装箱码头是各种运输方式衔接的换装点和集散地,在整个集装箱运输过程中具有重要的地位。
做好集装箱码头的建设和管理工作对于加速集装箱及其运载工具的周转、降低运输成本、提高经济效益和社会效益具有极其重要的意义。
第一节集装箱码头概述集装箱码头(Container Terminal),是专供停靠集装箱船舶,装卸集装箱用的港口作业场所,是在集装箱运输过程中,水路和陆路运输的连接点,也是集装箱多式联运(Multimodal Transport)的枢纽。
集装箱码头一般设有泊位(Berth)、集装箱堆场(Container Yard)、控制室(Control Tower)、检查口(Gate House)、仓库(Container Freight Station/CFS)、集装箱专用机械和其它专用设施。
一、集装箱码头的选址(一)集装箱码头的特点集装箱码头与普通件杂货码头相比具有如下特点:1. 码头大型化随着集装箱运输的发展,件杂货物集装箱化的比例不断提高,集装箱运量不断上升。
根据规模经济原理,船舶越大,单位成本越低。
港口集装箱运输实务
五、集装箱的标记
(一) 必备标记 1. 识别标记 (1) 箱主代号。 (2) 顺序号又称箱号。 (3) 核对数字又称核对号。 2. 作业标记 (1) 额定重量和自定重量标记。 (2) 空陆水联运集装箱标记。 (3) 登箱顶触电警告标记。 (二) 自选标记 1. 识别标记 (1) 国家和地区代号。 (2) 尺寸和类型代号(箱型代码)。 2. 作业标记 (1) 超高标记。 (2) 国际铁路联盟标记。 3. 通行标记
二、 集装箱进口业务中码头的相关业务
三、集装箱出口业务操作流程
1. 接受货主询价 2. 接单(接受货主委托) 3. 订舱 4. 装箱 5. 报关 6. 集装箱装船 7. 提单确认和修改、签单 8. 航次费用结算 9. 提单、发票发放 10. 费用清算和退税
四、集装箱出口业务中码头的相关业务 船舶到港前的业务 货物进场管理 装船作业流程
第二节 港口集装箱进出口业务
集装箱进口业务操作流程
集装箱出口业务操作流程
集装箱进口业务中码头的相关业务
集装箱出口业务中码头的相关业务
一、集装箱进口业务操作流程
确认到港信息 换单 报关 检验检疫 办理提箱 提货 处理滞箱费事宜
(一) 船到前的准备工作 (二) 卸船作业 (三) 卸船小结 (四) 进口集装箱整箱提运作业 (五) 进口集装箱拆箱作业
二、检查桥业务的主要内容
箱体检查
重箱进场
空箱进场
重箱出场
空箱出场
单证审查和整理
场地核箱
特种箱操作
第五节 集装箱箱务管理业务
集装箱的发放和交接 集装箱的堆存与保管 集装箱灭失、损坏、逾期还箱的处理
一、集装箱的发放和交接
01
02
集装箱运输实务04集装箱码头装卸
(5)装卸桥装卸船作业过程
船舶靠泊前,装卸桥移至安全位置,收起前大梁。 船舶靠好后,装卸桥开至指定装卸贝位,放下前大梁。 卸船顺序:从内档到外档,从上层到下层依次卸箱。 将吊具放至要卸的集装箱上,锁头锁紧,进行起吊。 采用起升和陆侧运动复合方式,将集装箱放到内卡上。 松开锁头,吊具升起,开始下一循环。 装船顺序:从外档到内档,从下层到上层依次装箱。 目前效率可达到60Move/Hour 目前效率可达到60Move/Hour
一、卸船作业: 1、靠船前,起大梁,移位 2、靠船后,起大梁,定位 3、作业准备,放大梁,放吊具,定箱位 (船上) 4、吊箱 5、起升
6、小车移动,水平运输 7、定位放箱 8、开锁 9、起升,回船,进入下一个循环。
二、装船作业: 1、靠船前 2、靠船后 3、作业准备,定箱位(车上) 4、吊箱: 5、起升 6、小车移动 7、定位放箱 8、开锁 9、起升,回陆侧,进入下一个循环。
(2)装卸桥在码头上的配备: 一般按每100米配1 一般按每100米配1台装卸桥进行配备。
(3)装卸桥特点: 装卸桥特点:
自重大、体积大、价值高、效率高、自动 化控制程度高、安全性好、电力驱动、不 可吊箱行走(移贝),轨道式行走机构, 属固定机械。
(4)装卸桥主要结构组成
大车行走机构、小车行走机构、起升机构、 俯仰机构、电控机构、安全机构
⑥ 基距
定义:装卸桥基距是指同一轨道上两主支 承柱中心线之间的距离。 此参数决定桥吊的稳性,应能保证舱盖板 的通过。 目前最大为27米 目前最大为27米
⑦ 工作速度
