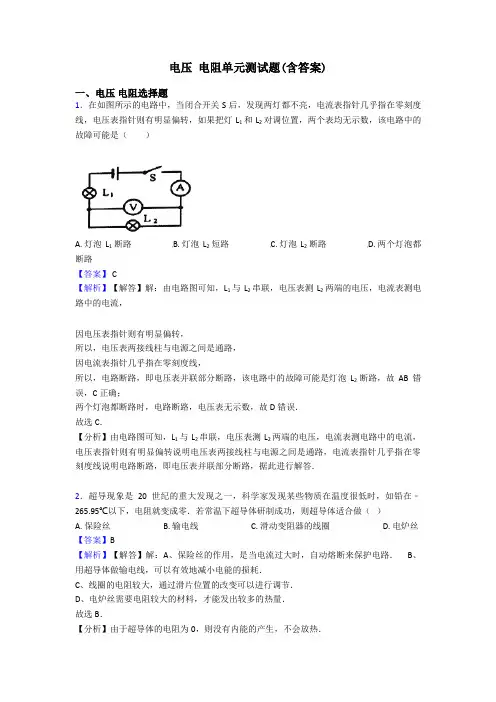

电压 电阻单元测试题(含答案)
电压电阻单元测试题(含答案)一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A. 灯泡L1断路B. 灯泡L2短路C. 灯泡L2断路D. 两个灯泡都断路【答案】 C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）5．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．6．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
人教版九年级物理全一册《第十六章-电压、电阻》单元测试卷-附带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。
其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。
下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律公式U I R =变形得U R I=，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）A ．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B ．乙图中，是柴油机的做功冲程，内能转化为机械能C ．丙图中，对电灯的钨丝加热，灯泡将变暗D ．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些 3．学生实验用的电压表有两种量程03V ~和015V ~，电压表上面一行示数看不清楚，而测量又必须用015V ~的量程，一同学见到指针指到小量程的1.7V ，则实际的电压是A ．3.4VB ．5.7VC ．7.5VD ．8.5V4．家用手电筒内三节新干电池串联的总电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．甲灯泡安全工作的最大电压为3 V ．乙灯泡安全工作的最大电压为6 V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V6．一根铝导线的电阻是R ，当将铝导线接入电路中时，要使连入电路中的导线电阻变大（ ）A ．将这根导线拉长后再接入电路中B ．将这根导线对折后再接入电路中C ．降低导线两端的电压D ．将相同规格的铜导线代替这根铝导线7．在下面的电路中，闭合开关S ，下列说法正确的是（ ）A ．电压表测量的是1L 的电压B ．电压表测量的是1L 和2L 的总电压C ．如果2L 比1L 亮，说明通过2L 的电流比1L 大D ．用一根导线接在2L 的两端，1L 和2L 都不发光8．教室如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．9V 、1.8VB ．1.8V 、9VC ．1.8V 、7.2VD ．7.2V 、1.8V9．如图所示，闭合开关后，两灯都能发光，a 、b 两表都有正常示数，则下列说法正确的是（ ）A ．a 是电压表，b 是电流表B ．a 是电流表，b 是电压表C ．a 、b 都是电压表D ．a 、b 都是电流表10．如图所示的电路，电源电压不变，先闭合1S ，小灯泡发光。
第十六章 电压 电阻单元测试(含解析)
第十六章电压电阻题号一二三四五总分得分一填空题(每空 2 分,共 32 分)1.要在一段电路中产生电流,电路两端就要有 . 是提供电压的装置.2.一段铜丝,对折起来扭成一股后,它的电阻 (选填“变大”“变小”或“不变”),这是因为它的长度变短,横截面积变大;一根金属导线均匀拉长后,它的电阻将变大,这是因为导线的长度变长,同时横截面积 (选填“变大”“变小”或“不变”).3.要用如图甲所示的变阻器(标有“10 Ω 2 A”字样)直接控制一个小灯泡的亮度,一般应该和小灯泡联接入电路;滑动变阻器是通过改变接入电路中来改变电阻的.如图乙所示的电阻箱也是一种变阻器,由图乙可知电阻箱的示数为Ω.甲第 3 题图乙第 4 题图4.如图所示的电路,电源电压为 1.5 V,开关断开时,如果用电压表测量开关两端的电压,则电压表的示数为 V;闭合开关时,小灯泡发光,如果用电压表测量小灯泡两端的电压,那么电压表的正接线柱应该与a、b两个接线柱中的(选填“a”或“b”)相连.5.如图甲所示的电路,闭合开关,小灯泡 L1、L2 是 (选填“串”或“并”)联的,电压表测量的是两端的电压.若电源电压为 3 V,选择合适的量程后,电压表的示数如图乙所示,则 L2 两端的电压是 V.甲乙6.用电器的工作情况可由其两端的电压反映出来.如图所示的是某工厂的一部分电路,则监控室的电压表监控的是的工作情况.若某时刻电压表的示数突然变为零,电流表的示数增大,则该电路中可能发生的故障.是第 6 题图第 7 题图7.如图所示是汽车油量表的工作原理,当汽油液面下降时,变阻器接入电路的阻值 ,电流表的示数 . (均选填“变大”“变小”或“不变”) 二 选择题(每小题 3 分,共 24 分.多选题每小题至少有 2 个选项符合题意,全部 选择正确得 3 分,选择正确但不全得 1 分,有错选的不得分)题号 8 9101112131415答案8.如图所示,先后将不同的材料接在电路的 A 、B 两点间,闭合开关,能使小灯泡 发光的是 ( )A.干木条B.铜丝C.塑料棒D.陶瓷棒 9.如图是科学与艺术摄影作品—— 《回归灯光》 .照片中的 LED 灯是由水果和蔬 菜供电的.下列说法正确的是 ( ) A.LED 灯相当于电路中的电源B.水果和蔬菜的作用就是不断产生电荷C.把水果和蔬菜串联可以提高 LED 灯两端的电压D.LED 灯发光时,导线中的正电荷发生了移动第 9 题图10.如图所示的电路中 a 、b 是电表,闭合开关,灯泡正常发光,则 ( ) A.a 、b 都是电流表 B.a 、b 都是电压表C.a 是电流表,b 是电压表D.a 是电压表,b 是电流表 11.[教材素材变式]如图所示为利用电压表测量同一并联电路电压的三种接法, 下列说法正确的是( )A.甲、乙的测量结果之和等于丙的测量结果B.三种接法的测量结果是一样的C.三种接法的测量结果都不相同D.只有甲、乙两种接法的测量结果相同第 10 题图12.在如图所示的四种接法中,当滑片 P 向右滑动时,能使变阻器连入电路的电阻 变大的是 ( )A.甲和乙B.甲和丙C.丙和丁D.乙和丁13.如图所示,电源电压不变.开关 S 闭合后,下列说法正确的是 ( ) A.电压表示数变大,电流表示数变小 B.电流表、电压表示数均变小 C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大 14.如图所示的钨丝是由一个白炽灯去除玻璃罩制成的.闭合开关 S,小灯泡 L 发 光,钨丝不发光,向钨丝吹气时,小灯泡 L 变亮;用酒精灯给钨丝加热,小灯泡 L 逐渐变暗直至熄灭.由实验可知( )A.小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流B.钨丝的电阻随温度的升高而减小C.给钨丝加热时,电路中的电流变大D.向钨丝吹气时,钨丝的电阻变小15. (多选)如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表 V 1 的 示数为 6 V,电流表 A 1 的示数为 0.2 A,以下说法错误的是( )A.电压表 V 的示数可能为 6 VB.电压表 V 的示数一定等于 12 VC.电流表 A 的示数可能为 0.4 AD.电流表 A 的示数一定等于 0.2 A三 作图题(共 4 分) 16.根据如图甲所示的电路图,用笔画线代替导线把图乙中的实物图连接完整.乙四 实验探究题(共 22 分)17. (7 分)小希用如图所示的电路来探究串联电路的电压特点.甲实验次数U AB/V U BC/V U AC/V1 0.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0(1)实验中最好选择规格 (选填“相同”或“不同”)的小灯泡.(2)小希为了节省时间,利用原来的电路图,在测 L2 两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法 (选填“能”或“不能”)测出 L2 两端的电压,理由是 .(3)改正错误后,小希用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验,得到的数据记录在上表中.分析实验数据,你可得到串联电路的电压特点是 (用公式表示).(4)小希进行多次实验的主要目的是 (填序号).①寻找普遍规律②减小实验误差18. (5 分)下面是练习使用滑动变阻器的实验过程,请你将实验过程补充完整.(1)如图所示是所连的电路,闭合开关前应将滑片P移至 (选填“A”或“B”)端;实验中要使灯泡变亮应将滑片P向 (选填“A”或“B”)端移动;实验过程中通过灯泡的电流 (选填“大于”“小于”或“等于”)通过滑动变阻器的电流.(2)某次实验中,连接电路后闭合开关,灯泡发光且特别亮,移动滑动变阻器的滑片P时灯泡亮度不变,产生这一现象的原因可能是 .19. (10 分)在探究影响导体电阻大小的因素时,小兵和小红两位同学作出了如下猜想:①导体的电阻与导体的长度有关;②导体的电阻与导体的横截面积有关;③导体的电阻与导体的材料有关.实验室提供了 4 根电阻丝,其规格、材料如表所示.编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金 1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5(1)为了验证上述猜想①,应该选用编号为的两根电阻丝进行实验;如果选用编号为A、C的两根电阻丝进行实验,是为了验证猜想 (填序号);分别将A和D两根电阻丝接入图a 所示电路中的M、N两点间时,电流表示数不相同,由此可以初步得到的结论是长度和横截面积相同时, .(2)在最近几年,我国城乡许多地区进行了输电线路的改造,将原来细的铝质输电线换成较粗的铝质输电线,这样就 (选填“增大”或“减小”)了输电线的电阻.(3)某同学利用如图 b 所示电路也做了相关探究,图中甲、乙、丙是镍铬合金丝, 甲、乙长度相同,乙、丙粗细相同.实验中,根据可以判断接入M、N两点间电阻丝的阻值大小;将电阻丝分别接入M、N两点间,电路中电流最大时,选用的电阻丝是 (选填“甲”“乙”或“丙”).五综合应用题(共 8 分)20.如图所示的电路中,L1、L2、L3 是三盏灯,电源电压为 9 V,电压表 V1 的示数为 6 V,电压表 V2 的示数为 7 V.(1)L1、L2、L3 的连接方式是 .(2)电压表 V1、V2 分别测的是哪段电路两端的电压?(3)L1、L2、L3 两端的电压分别是多大?1.电压电源2.变小变小【解析】一段铜丝,对折起来扭成一股后,它的长度变短,而横截面积变大,所以它的电阻变小;一根金属导线均匀拉长后,导线的长度变长,同时横截面积变小, 所以它的电阻将变大.3.串电阻丝的长度 2 819【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变其接入电路中的电阻,从而改变电路中的电流的,滑动变阻器一般要和被控制的用电器串联.4.1.5 b【解析】由题图可以看出,当开关断开时,如果用电压表测量开关两端的电压,相当于将电压表接在电源两极上,则电压表示数等于电源电压,即 1.5 V;当开关闭合时,小灯泡中有电流通过,所以电路处于通路状态,小灯泡会发光,且电流是从b流向a的,故电压表的正接线柱应接b.5.串 L1 2.5题图甲所示电路可简化为如下电路.L1、L2 串联,电压表测 L1 两端的电压判断电压表测量对象的方法(1)移点法:沿导线移动电压表与电路连接点的位置,注意移点时只能越过导线、开关、电流表,不能越过电源和用电器.如图 1 所示,将电压表一端的连接点从A 点移到B点,可看出电压表测 L1 两端电压.图1(2)去源法:选取电压表接在电路中的两个连接点为分点,将电路分成两部分,将两点间含有电源的部分电路去掉,分析电压表与哪个用电器组成闭合回路,电压表测量的就是该用电器两端的电压.如图 2 所示,将含有电源的部分电路去掉,可看出电压表测 L1 两端的电压.图26.电动机电动机短路【解析】题图所示电路是一个串联电路,电压表测量的是电动机两端的电压,故此时的电压表可以监控电动机的工作情况;电压表的示数突然变为零,电流表的示数增大,则可能是电动机发生了短路.7.变大变小【解析】当汽油液面下降时,浮标的位置降低,滑片上移,变阻器连入电路的阻值变大,则变阻器对电流的阻碍作用变大,电路中的电流变小,即电流表示数变小. 【素养落地】本题联系生活,对学生运用物理知识分析问题的能力要求较高.8.B 干木条、塑料棒、陶瓷棒是绝缘体,铜丝是导体,接入铜丝时,会发光.9.C LED 灯相当于电路中的用电器,水果和蔬菜相当于电源,电源是为电路提供电压的装置,电源的作用是使电荷发生定向移动,故 A、B 错误;将多个水果和蔬菜串联起来,得到的电压是多个水果和蔬菜产生的电压之和,故 C 正确;LED 灯发光时,是导线中的电子发生了定向运动,故 D 错误.10.C元11.B 由题图可知,L1、L2 并联,题图甲中电压表测量的是 L1 两端的电压U1,题图乙中电压表测量的是 L2 两端的电压U2,题图丙中电压表测量的是电源两端的电压U,在并联电路中,U=U1=U2.12.B13.A 开关 S 断开时,电阻R1、R2 串联,电压表测电阻R2 两端电压,示数比电源电压要小,电流表测电路中的电流,示数不为零;开关 S 闭合后,电阻R1 和电流表被短路,则电流表示数为零,此时只有R2 连接在电路中,电压表测的是电源电压. 由上述分析可知,电压表示数变大,电流表示数变小,故选 A.15.ABC 由题图可知,两灯串联,电流表 A 和 A 1 测量的都是电路中的电流,电压 表 V 1 测 L 1 两端电压,电压表 V 测电源电压,因为串联电路中电流处处相等,所以 电流表 A 1 和 A 的示数相等,均为 0.2 A,故 C 中说法错误,D 中说法正确;串联电 路中的总电压等于各部分电压之和,即 U=U 1+U 2,电压表 V 1 的示数为 6 V,则电压 表 V 的示数一定大于 6 V,但不一定等于 12 V(因为两灯的规格可能不同),故 A 、B 中说法错误.16.如图所示. (电流表选择0~3 A 的量程也正确)17. (除标注外,每空 1 分)(1)不同 (2)不能 电压表的正负接线柱接反了 (2 分) (3)U AC =U AB +U BC (2 分) (4)①18. (除标注外,每空 1 分)(1)B A 等于 (2)将滑动变阻器上面的两个接线柱 同时接入了电路(2 分)【解析】 (1)为了保护电路,闭合开关前滑片 P 应处在阻值最大处(远离所选的下 接线柱),即在 B 端;要使灯泡变亮,电路的电阻应变小,即滑片 P 应向 A 端滑动; 实验中,灯泡与滑动变阻器串联,根据串联电路中的电流特点可知,通过灯泡和滑 动变阻器的电流相等.(2)灯泡特别亮,说明电路中的电阻较小,移动滑片 P 不能 调节灯泡的亮度,说明将滑动变阻器上面的两个接线柱同时接入了电路. 19. (除标注外,每空 2 分)(1)A 、B ② 导体的电阻与导体的材料有关 (2)减 小(1 分) (3)电流表示数(1 分) 甲20. (1)串联 (2 分) (2)电压表 V 1 并联在 L 1、L 2 两端,测量的是 L 1、L 2 串联后的总电压;电压表 V 2 并 联在 L2、L 3 两端,测量的是 L 2、L 3 串联后的总电压. (2 分) (3)由(2)可知,U 1+U 2=6 V,U 2+U 3=7 V,又因为电源电压 U=U 1+U 2+U 3=9 V,故解得 U 1=2 V,U 2=4 V,U 3=3 V(4 分)题中电路可简化为如图所示的电路图,由该电路图可知,L 1、L 2、L 3 的连接方式 是串联;电压表 V 1 测 L 1、L 2 的总电压,电压表 V 2 测 L 2、L 3 的总电压.。
《电压-电阻》单元测试题(含答案)
《电压 电阻》一、选择题1．下列关于电压的说法中不正确的是：A ．电压是使自由电荷发生绕核运动的原因B ．电压的大小用电压表测量C ．干电池、蓄电池都是提供电压的装置D ．每节蓄电池的电压2V2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式： A ．一定并联 B ．一定串联 C ．串联并联都有可能 D ．无法判断3．下列说法错误的是：A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A ”字样，则允许通过它的最大电流为1.2A4．如图1所示，电源电压为5V ，且保持不变，灯L 1、L 2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S 后，电流表指针几乎未动，而电压表指针大约指在5V 位置，灯L 1、L 2不发光，由此小红分析，该电路的故障可能是：A ．电流表坏了或接触不良而实际未接入电路B ．从A ．L 1到b 部分电路中的某处出现了断路C ．灯L 2灯丝烧断或与灯座接触不良D ．电流表，灯L 1、L 2都坏了5．如图2所示电路中，小灯泡L 1和L 2均正常发光，则下列说法正确的是：A ．L 1和L 2串联在电路中B ．L 1和L 2并联在电路中C ．甲是电流表，乙是电压表D ．甲是电压表，乙是电流表6．图3电路图中，能用电压表正确测出灯L1两端电压的是： 8．如图4，电源电压不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；S 1断开、S 2闭合时，电压表的读数是4.5V ，则L 1和L 2两端的电压分别是：A 、3V ，5.5VB 、1.5V ，4.5VC 、3V ，1.5VD 、1.5V ，3V9．某同学使用电压表时，估计待测电路中的电压应选用0～3V 的量程，但他误用0～15V 的量程来测量。
电压电阻测试题及答案
电压电阻测试题及答案一、选择题（每题2分，共10分）1. 电路中电压与电阻的关系遵循以下哪个定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 阿基米德定律答案：A2. 电阻的单位是？A. 欧姆B. 牛顿C. 法拉D. 阿基米德答案：A3. 串联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和答案：A4. 并联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和的倒数答案：D5. 电压表的内阻应该？A. 尽可能小B. 尽可能大C. 等于被测电阻D. 等于电源电阻答案：B二、填空题（每题2分，共10分）1. 当电路中的电阻增加时，电路中的电流会______。
答案：减小2. 欧姆定律的公式是：V=______。
答案：IR3. 在并联电路中，各支路的电压______。
答案：相等4. 串联电路中，总电阻等于各部分电阻之和，即R总=R1+R2+______。
答案：R35. 电阻的单位欧姆用符号表示为______。
答案：Ω三、简答题（每题5分，共20分）1. 请简述欧姆定律的内容。
答案：欧姆定律指出，在电路中，通过导体两点间的电流与这两点间的电压成正比，与导体的电阻成反比。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流只有一条路径；并联电路是指电路中的元件首首相连、尾尾相连，电流有多条路径。
3. 为什么电压表的内阻要尽可能大？答案：电压表的内阻要尽可能大，是为了减小电压表对电路的影响，保证测量的电压值更接近实际电压值。
4. 电阻的单位欧姆是如何定义的？答案：欧姆定义为当两点间的电压为1伏特时，通过这两点间的电流为1安培的电阻值。
结束语：以上是电压电阻测试题及答案的全部内容，希望能够帮助大家更好地理解和掌握电压和电阻的相关知识。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附带答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。
则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。
当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。
电压电阻单元测试题及答案
电压电阻单元测试题及答案一、选择题1. 电压是表示什么的物理量？A. 电流的强度B. 电荷的总量C. 电势能的差D. 电阻的大小答案：C2. 欧姆定律的公式是什么？A. V = IRB. V = R/IC. I = V/RD. R = V/I答案：A3. 电阻的单位是什么？A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 法拉（F）答案：A4. 串联电路中，总电阻与各分电阻的关系是什么？A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积D. 总电阻与各分电阻无关答案：A5. 并联电路中，总电阻与各分电阻的关系是什么？A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积的倒数D. 总电阻等于各分电阻的倒数之和答案：D二、填空题6. 当电路中的电阻为10Ω，电流为2A时，电压为________V。
答案：207. 根据欧姆定律，如果电压为120V，电阻为6Ω，那么电流为________A。
答案：208. 串联电路中，如果电阻R1=4Ω，R2=6Ω，则总电阻为________Ω。
答案：109. 并联电路中，如果电阻R1=4Ω，R2=6Ω，则总电阻为________Ω。
答案：2.410. 电压表是用来测量电路中两点间的________。
答案：电压三、简答题11. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流在各个元件中是相同的，总电阻等于各个元件电阻之和。
并联电路中，电压在各个元件上是相同的，总电阻的倒数等于各个元件电阻倒数之和。
12. 为什么说电阻是限制电流流动的物理量？答案：电阻是电路中的一种阻碍电流流动的物理量，它通过消耗电能转化为热能或其他形式的能量来限制电流的流动，从而控制电流的大小。
结束语：通过本单元的测试题，我们复习了电压、电阻以及它们在电路中的作用和计算方法。
希望同学们能够掌握这些基础知识，为进一步学习电学打下坚实的基础。
人教版九年级上册物理第十六章(电压 电阻)单元测试卷及答案
人教版九年级上册物理单元测试卷第十六章电压电阻（总分90分时间60分钟）姓名班级学号成绩一、选择题（每小题3分，共30分）1.下列有关常见电压值的表述，错误的是（）A.一节干电池的电压是1.5 VB.家庭电路的电压是220 VC.一节铅蓄电池的电压是2 VD.手机电池输出电压是36 V2.关于电流表和电压表的使用，下列说法错误的是（）A.使用前都应检查指针是否指零B.一般都先用大量程“试触”C.都不能直接接到电源的两极上D.都应使电流从正接线柱流入，从负接线柱流出3.如图所示，以下判断正确的是（）A.灯L1与灯L2并联，电压表测灯L1两端的电压B.灯L1与灯L2并联，电压表测灯L2两端的电压C.灯L1与灯L2串联，电压表测灯L1两端的电压D.灯L1与灯L2串联，电压表测灯L2两端的电压第3题图第4题图4.如图所示，开关S闭合后，灯泡L1、L2均正常发光，则下列说法中正确的是（）A.L1和 L2串联在电路中B.L1和 L2并联在电路中C.甲、乙都是电流表D.甲是电压表，乙是电流表5.小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下.（1）用铅笔在纸上画出两段长为15 cm的线条，在其中一段线条上重复涂划3次，另一段6次；（2）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条，如图；（3）测出每段线条两端的电阻记录在表中.根据实验数据，可推测电阻最大的是（）A.①B.②C.③D.④6.小明同学在用有3 V和15 V两个量程的电压表测一用电器两端电压时，电压表“－”接线已经接入电路，在用15 V量程试触时，指针位置如右图所示，则下一步的实验操作应该是（）A.直接接入c接线柱，然后读数B.直接接入b接线柱，然后读数C.断开开关，接入c接线柱，闭合开关后读数D.断开开关，接入b接线柱，闭合开关后读数7.如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S（）A.与A接触B.与B接触C.与C接触D.接B或C效果一样8.有一根镍铬合金丝，要使它接入电路的电阻变大，可以采取的方法有（不考虑温度变化）（）A.将这根合金丝对折后接入电路B.将这根合金丝拉长后接入电路C.提高合金丝两端的电压D.使通过这根合金丝的电流变小9.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏第9题图第10题图10.如图所示，电源电压为6V，当开关 S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（）A.灯 L1处短路 B.灯 L2处短路 C.灯 L1处断路 D.灯 L2处断路二、填空作图题（每空1分，共 15分）11.（1）在图乙虚线框内画出图甲对应的电路图.（2）当滑动变阻器的滑片P向左移动时，电路中阻值（选填“变大”“变小”“不变”）.（3）某同学用电压表测电压时，电压表的指针偏转超出刻度范围，如图甲所示，产生这种情况的原因是；如果接通电路后电压表的指针反向偏转，如图乙所示，这是因为 .12.如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片.将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱（选填“a、b”、“b、c”或“a、c”）和灯泡联后接入电路中.13.（1）中国的无人机技术发展迅速，水平居世界前沿，如图所示是操纵无人机飞行的"调速"手柄，可改变无人机飞行的速度，与这个"调速"手柄联动的电路元件实质是一个，这个装置用的时间长了，上面会聚集大量的灰尘使电路接触不良，这说明此时的灰尘属于（选填“半导体”“导体”或“绝缘体”）。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附含答案)
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中正确的是（ ）A ．只有正电荷的移动才能形成电流B ．电源是提供电压和电能的装置C ．通过导体的电流为零，电阻也为零D ．导体中有大量的自由电子，绝缘体中没有自由电子2．如图所示，当开关S 闭合后，关于①①①电表的类型及灯泡的串并联结构，下列说法正确的是（ ）A ．当1L 和2L 串联时，①是电压表，①①是电流表B ．当①①是电压表，①是电流表时，只有1L 发光C ．若①①同时是电压表，①是电流表，只有1L 发光D ．当①①①同时是电流表时，两灯并联且都亮3．铅笔是一种用来书写以及绘画素描专用的笔类，距今已有四百多年的历史．通常条件下，下列制成铅笔的几种材料中，属于导体的是（ ）A ．木材、橡皮B ．橡皮、金属C ．炭笔芯、金属D ．木材、炭笔芯4．发光二极管简称LED ，如图所示，把LED 接入电路，闭合开关后LED 正常发光，而且几乎不发热，以下说法正确的是（ ）A ．此图中电路是通路B ．LED 主要将电能转化为内能C．LED主要是由超导体材料制成的D．闭合开关后把电极正负极对调，LED不会发光5．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定6．如图所示，两灯泡均能正常工作，下列说法正确的是A．1、2是电流表，3是电压表B．1是电压表，2、3是电流表C．1、2、3是电流表D．1是电流表，2、3是电压表7．如图所示电路中，只闭合开关S1时，电压表，电流表均无示数；同时闭合S1、S2时，电流表有示数，电压表无示数，电路中仅有一处故障。
电压 电阻单元测试题(含答案)经典
电压电阻单元测试题(含答案)经典一、电压电阻选择题1．一节新干电池的电压为（）A. 1.5伏B. 3伏C. 24伏D. 220伏【答案】 A【解析】【解答】解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．【分析】根据一节干电池的电压进行解答．2．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。
故答案为：B.【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。
3．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。
故选D。
【分析】（1）测量小灯泡发光时的电功率、测量小灯泡发光时的电阻的电路图及物理量是相同的，知识原理不同；测量小灯泡发光时的电功率的原理：P=UI，测量小灯泡发光时的电阻的原理：I=;（2）研究小灯泡的亮度与其两端电压大小的关系：当灯泡的两端电压增大时其亮度增大。
（3）验证欧姆定律采用控制变量法：①验证电流与电压的关系用保证电阻不变，②验证电流与电阻的关系用保证电压不变。
4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解：A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，A不符合题意；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，B不符合题意；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，C符合题意；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，D不符合题意。
电压 电阻单元测试(word版附答案)(word)
电压电阻单元测试（word版附答案）（word）一、电压电阻选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.4．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．5．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．6．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．7．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题
1．下列关于电压的说法中不正确的是（）
A．电压是使自由电荷发生绕核运动的原因
B．电压的大小用电压表测量
C．干电池、蓄电池都是提供电压的装置
D．每节蓄电池的电压2V
2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式（）
A．一定并联 B．一定串联 C．串联并联都有可能 D．无法判断
3．质量相等的铜丝和铝丝，它们的横截面积相等，铜丝和铝丝的电阻相比较（）
A．铜丝的电阻大 B．铝丝的电阻大 C．一样大 D．无法比较
4．如图1所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）
图1
A．电流表坏了或接触不良而实际未接入电路
B．从A．L1到b部分电路中的某处出现了断路
C．灯L2灯丝烧断或与灯座接触不良
D．电流表，灯L1、L2都坏了
5．如图2所示电路中，小灯泡L1和L2均正常发光，则下列说法正确的是（）
图2
A．L1和L2串联在电路中
B．L1和L2并联在电路中
C．甲是电流表，乙是电压表
D．甲是电压表，乙是电流表
6．如图3所示，电源电压为6V，开关闭合后，电灯L1、L2均不发光。
用电压表逐段测量，结果是：U ab=0，U ad=6V，U b c=0，U cd=6V，发生断路的部分是（）
图3
A．电路的a L1b部分
B．电路的a L2C部分
C．电路的aEd部分
D．电路的CR S d部分
7．如图4所示，当开关S闭合后，两表均有示数过一会儿发现电压表示数突然变小，电流表示数突然变大，则下列故障可能是（）
图4
A．L1短路 B． L2短路 C．L1灯丝断开 D．L2灯丝断开
8．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（）
图5
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度不变
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
9．如图6是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因不可能是（）
图6
A．L1断路 B．L1短路C．L2断路 D．L2短路
10．如图7所示，电路中的电源电压不变，当滑动变阻器的滑片P移动时下列说法正确的是（）
图7
A．P向a移动滑阻阻值变大
B．将滑片P移至a点，A1示数为零
C．P向右移动过程中，A1示数不变，A示数变小
D．P向左移动过程中，A示数不变，A1示数减小
二、填空题
11．如图8所示电路，电源电压为6V，开关闭合后电压表的示数为2．8V，则灯L1两端的电压为 V，灯L2两端的电压为 V。
图8
12．某导体接在10V的电源上时，它的电阻为10Ω；若将它改接在6V的电源上，它的电阻为。
若加在它两端的电压为零，它的电阻。
13．把一根粗细均匀的电阻丝变成等边三角形ABC，如图9所示，图中D为AB边的中点，如果C、D 两端的电阻值为9Ω，则AB两端的电阻值为。
图9
14．如图10所示的电路中，当S1闭合、S2断开时，电压表的示数为2．5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为 V，灯L2两端的电压为 V，电源电压为 V。
图10
15．大量事实表明，不高于36V的电压才是安全电压。
当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性（选填“变大”或“变小”），这是因为此时人的电阻明显（选填“变大”或“变小”）。
16．小明用两节干电池和一个灯泡连接了如图11所示的电路，用来探究铅笔芯AB的导电性。
闭合开关后发现灯泡能发光，这说明铅笔芯是，发出微弱的光说明有通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻（选填增大或减小），这个实验说明导体的电阻跟导体的有关。
图11
17．小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”．小南和小雄在探究过程中，找来了电压表，连成如图12所示的电路．发现电压表示数为0．5V，因此他们探究出第一个结果是：________片是西红柿电池的正极．
图12
18．上题中为了探究西红柿电池的电压大小与哪些因素有关，小雄猜想说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的__________有关”；请你也提出一个合理的猜想：西红柿电池的电压大小还可能与__________________有关。
19．如图13所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度（变暗、变亮、不变）；电流表示数的变化情况是（变大、变小、不变）。
图13
20．小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了。
此时，她惊奇的发现：这个小灯泡几乎不发光，可另一个灯泡不仅没熄灭，反而更亮了。
小松对此产生了疑问：
①玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢？请说出你的看法。
答：。
②引起完好的小灯泡亮度变化的原因是什么呢？请你提出一种猜想，并设计一种验证你猜想的实验方案。
猜想：
方案：
三、作图与实验探究题
21．图14中给出了几种元件，在图中用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向左移动时灯L2变亮。
图14
22．（1）实验课上，老师拿出一个电路板如图15所示，当开关S闭合后发现灯L不亮。
现已确定是灯L的短路或断路引起的，要求检测是哪一种故障，小羽和同学做了如图16的检测电路。
将故障电路的开关S断开，分别把M、N接到a、b接线柱上．
图15 图16
若检测灯亮，则故障是。
若检测灯不亮，则故障是。
（2）老师的表扬激发了小组成员的实验热情。
小羽把家中带来的电位器连入检测电路M、N两点，且顺时针旋转，小灯泡逐渐变亮．请你说出他们的连接方法是如图17所示的图（选填
“A”“B”“C”）。
图17
（3）小组成员体会到成功的喜悦，实验热情更高涨了，还想探究一些其他的电学实验。
如果你是小组成员，请你利用现有的器材（电池组、小灯泡和导线），添加一些实验常用的电学器材，还能完成哪些电学实验？
参照示例完成下表：
四、创新应用
23．如图18所示是家用普通双桶波轮式洗衣机的简化电路，通电后洗涤电动机正常工作，而脱水电动机不工作，可能是盖开关、脱水定时器或电动机中其中一元件损坏。
（1）给你一只电压表，应如何检修这台洗衣机？
图18
（2）给你一只电流表，你能否检测出电路故障？
24．在烧杯中加入盐水，然后将连在电压表上的铜片和铝片放在盐水中如图19所示，试着用电压表测量这个自制电池的电压。
通过测量能否得知哪个金属片是电池的正极？说出你的办法来。
图19
答案
一、选择题
1．A 2．B 3．D 4．B 5．B 6．D 7．A 8．A BD 9．ABC 10．BC
二、填空题
11．2．8V、3．2V
12．10Ω、10Ω
13．12Ω
14．2．5V 、3．5V
15．变大；变小
16．导体、电流、变小、长度
17．铜片
18．深度；西红柿的成熟程度、金属片在西红柿中的面积等
19．变暗；变大
20．①绝缘、减少热量损失、密封防止灯丝被氧化
②猜想：灯泡亮度与通过灯泡的电流大小有关
方案：将一只小灯泡与一只滑动变阻器串联接入电路，改变滑动变阻器的阻值，同时观察小灯泡的亮度
三、作图与实验探究题
21．
22．（1）灯L短路、灯L断路（2）C（3）略
四、创新应用
23．（1）通电的情况下，将电压表分别接在a与b间、b与c间、c与d间，电压表有示数的两点间用电器损坏。
（2）通电的情况下，将电流表分别接在a与b间、b与c间、c与d间，电流表有示数的两点间用电器损坏。
24．将电压表上的“＋”、“－”接线柱分别接钢片和铝片，若表的指针正转，则说明钢片是正极，铝片是负极；若表的指针反转，则说明铝片是正极，钢片是负极。
