110KV短线路光纤纵差保护

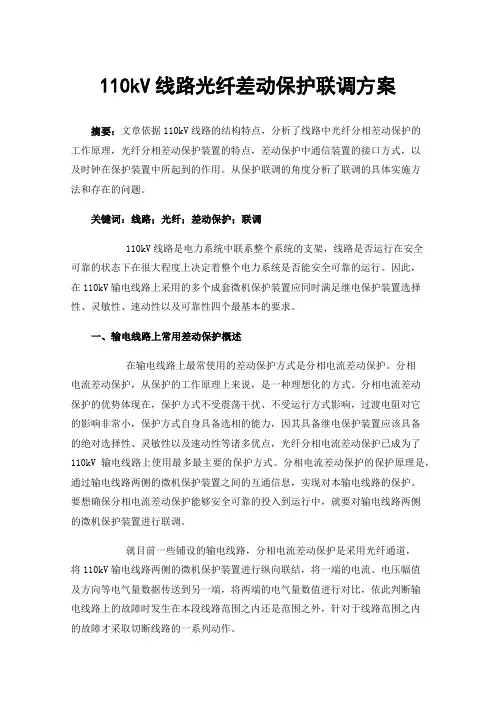

110kV线路光纤差动保护联调方案
110kV线路光纤差动保护联调方案摘要：文章依据110kV线路的结构特点，分析了线路中光纤分相差动保护的工作原理，光纤分相差动保护装置的特点，差动保护中通信装置的接口方式，以及时钟在保护装置中所起到的作用。
从保护联调的角度分析了联调的具体实施方法和存在的问题。
关键词：线路；光纤；差动保护；联调110kV线路是电力系统中联系整个系统的支架，线路是否运行在安全可靠的状态下在很大程度上决定着整个电力系统是否能安全可靠的运行。
因此，在110kV输电线路上采用的多个成套微机保护装置应同时满足继电保护装置选择性、灵敏性、速动性以及可靠性四个最基本的要求。
一、输电线路上常用差动保护概述在输电线路上最常使用的差动保护方式是分相电流差动保护。
分相电流差动保护，从保护的工作原理上来说，是一种理想化的方式。
分相电流差动保护的优势体现在，保护方式不受震荡干扰、不受运行方式影响，过渡电阻对它的影响非常小，保护方式自身具备选相的能力，因其具备继电保护装置应该具备的绝对选择性、灵敏性以及速动性等诸多优点，光纤分相电流差动保护已成为了110kV输电线路上使用最多最主要的保护方式。
分相电流差动保护的保护原理是，通过输电线路两侧的微机保护装置之间的互通信息，实现对本输电线路的保护。
要想确保分相电流差动保护能够安全可靠的投入到运行中，就要对输电线路两侧的微机保护装置进行联调。
就目前一些铺设的输电线路，分相电流差动保护是采用光纤通道，将110kV输电线路两侧的微机保护装置进行纵向联结，将一端的电流、电压幅值及方向等电气量数据传送到另一端，将两端的电气量数值进行对比，依此判断输电线路上的故障时发生在本段线路范围之内还是范围之外，针对于线路范围之内的故障才采取切断线路的一系列动作。
在输电线路的实际应用中，差动保护装置在交换线路两侧电气量的时候一般采用允许式信号作为接受对侧电气量的指示，当装置发生异常或者是TA发生断线时，发生异常的这一侧的起动元件及差动继电器有可能都发生动作，但线路的另一侧不会向异常的这一侧发出允许信号，有效避免了纵联差动保护的误动现象，提高了输电线路运行的可靠性；另外，输电线路上的保护装置还能传输来自远方的跳闸信号，传输过电压命令信号等，纵联差动实现了输电线路两侧断路器在故障发生时快速跳闸，从而保证了继电保护装置的速动性。
KV线路光纤差动保护原理

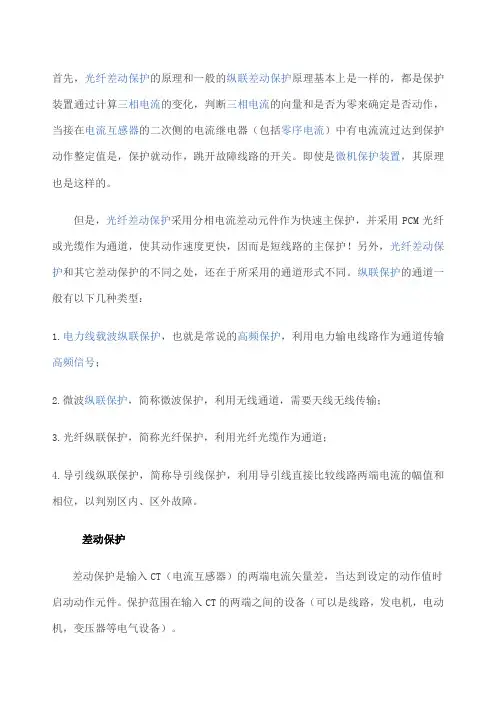

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。
即使是微机保护装置，其原理也是这样的。
但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。
纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。
差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。
保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。
中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.?环境条件1.?工作电源2.?控制电源3.?交流电流回路4.?交流电压回路5.?开关量输入回路1.?继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。
正相序是A超前B,B超前C各是120度。
反相序（即是逆相序）是 A 超前C,C超前B各是120度。
有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。
差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。
差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。
110kV培训I线光纤差动保护对调方案路通
110kV培训I线光纤差动保护对调方案路通110kV培训I线路光纤差动保护联调方案 1. 试验条件1.1. 设备状况在进行光纤纵差保护对调前,应完成相应光缆通道的试验、线路两侧保护装置整体调试、定值试验、自环方式下各种区内外故障试验及带开关传动试验,具备对调条件。
1.2. 仪器准备两侧通信畅通,根据保护通道类型配备相应的通道调试设备及对调使用的通信工具,如光功率计，两侧各一套，,继电保护测试仪,联系电话等。
2. 装置检查2.1. 版本号核对检查两侧保护软件版本、RCS校验码,其版本号及RCS校验码应一致并记录: 培训I回A侧:保护软件版本及校验码:培训I回B侧:保护软件版本及校验码: 2.2. 光功率测试两侧分别进行光功率测量,在装置的光发送插件背板处旋开尾纤,在其尾纤插座上插入光功率计测量发送功率;将接收端尾纤插头插入光功率计测量接收功率。
要求保护收发光功率符合相关的规程规定。
培训I回A侧保护装置发光功率:培训I回A侧保护装置收光功率:培训I回B侧保护装置发光功率:培训I回B侧保护装置收光功率:12.3. 通道告警功能检验将一侧光纤的“发”芯拔出。
另一侧应发出通道告警信号。
，两侧轮流进行测试，结果:3. 线路保护装置联调试验3.1. 检查电流传变值输入正常运行定值,合上两侧开关,两侧退出主保护,本侧保护A、B、C三相分别加入1A、2A、3A电流,对侧保护对应相应显示相同电流值,A、B、C三相差流也为1A、2A、3A，两侧轮流测试，。
结果:3.2. 模拟线路正常运行,区内故障3.2.1. 检验电流差动功能合两侧开关,两侧同时模拟正方向单相故障，A0、B0、C0，,相间故障，AB、BC、CA，，以下同,略去，,两侧差动保护能按要求正确动作。
结果:3.2.2. 检验零差保护功能合两侧开关,两侧同时模拟正方向单相故障加入零序?段定值，使相电流突变量不启动，,两侧零差保护应能按要求正确动作。
结果:3.3. 模拟线路单端空载运行,区内故障合本侧开关,断对侧开关,本侧加入正向单相、相间故障,对侧加入全电压,本侧差动保护应能按要求正确动作。
110kV光纤纵差线路保护
风电场110kV升压站
110kV光纤纵差微机保护

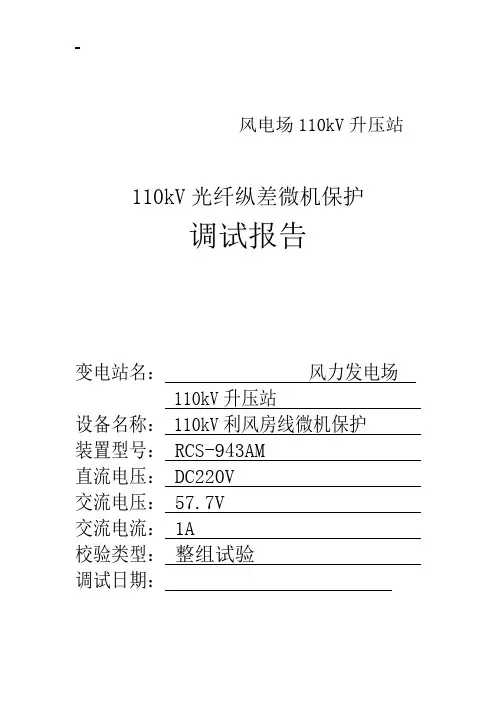

调试报告

变电站名：风力发电场
110kV升压站
设备名称： 110kV利风房线微机保护
装置型号： RCS-943AM 直流电压： DC220V 交流电压： 57.7V 交流电流： 1A 校验类型：整组试验
调试日期：
一、外观检查：
装置外观无破损、划伤，机箱及面板表面处理，喷涂均匀，字符清晰，紧固件无破损，安装牢固。
各回路对地及相互间绝缘电阻≥20MΩ。
二、上电检查：
1.各插件外观焊接良好，所有芯片插接紧。
2.液晶显示正常，按键灵活，版本号：
3.00，校验码：EF51。
3.装置外形端正，无损坏和变形现象。
4.保护装置的各部件固定良好，无松动现象。
三、零漂及采样线性度检查：
1.零漂：
2.采样线性度：
四、保护定值校验
3. 零序保护（Ⅰ段定值5A时间：0s Ⅱ段定值4A时间0.5s
4. TV断线过流保护（定值2A时间：0.5s）
五、整组试验
1. 整组动作时间测量
六、使用仪器：
广东昂立ONLLY-AD461微机继电保护测试仪
ZC-7型1000V兆欧表 FLUKE-15B数字式万用表
七、结论:试验合格，具备投运条件
试验负责人：试验人员：。
