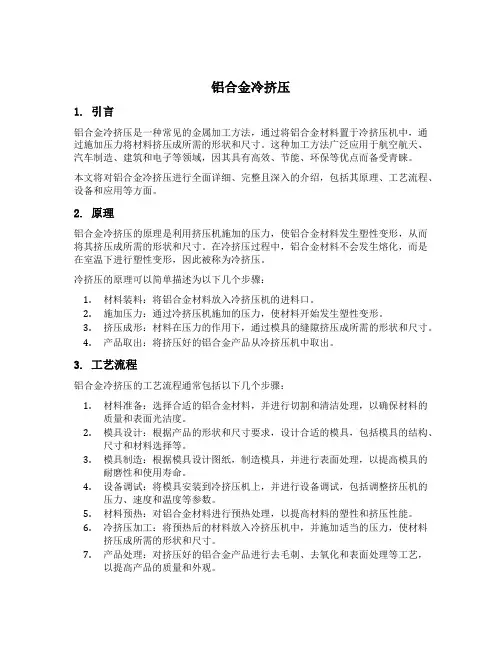

铝合金冷挤压1. 引言铝合金冷挤压是一种常见的金属加工方法,通过将铝合金材料置于冷挤压机中,通过施加压力将材料挤压成所需的形状和尺寸。

这种加工方法广泛应用于航空航天、汽车制造、建筑和电子等领域,因其具有高效、节能、环保等优点而备受青睐。

本文将对铝合金冷挤压进行全面详细、完整且深入的介绍,包括其原理、工艺流程、设备和应用等方面。

2. 原理铝合金冷挤压的原理是利用挤压机施加的压力,使铝合金材料发生塑性变形,从而将其挤压成所需的形状和尺寸。

在冷挤压过程中,铝合金材料不会发生熔化,而是在室温下进行塑性变形,因此被称为冷挤压。

冷挤压的原理可以简单描述为以下几个步骤:1.材料装料:将铝合金材料放入冷挤压机的进料口。

2.施加压力:通过冷挤压机施加的压力,使材料开始发生塑性变形。

3.挤压成形:材料在压力的作用下,通过模具的缝隙挤压成所需的形状和尺寸。

4.产品取出:将挤压好的铝合金产品从冷挤压机中取出。

3. 工艺流程铝合金冷挤压的工艺流程通常包括以下几个步骤:1.材料准备:选择合适的铝合金材料,并进行切割和清洁处理,以确保材料的质量和表面光洁度。

2.模具设计:根据产品的形状和尺寸要求,设计合适的模具,包括模具的结构、尺寸和材料选择等。

3.模具制造:根据模具设计图纸,制造模具,并进行表面处理,以提高模具的耐磨性和使用寿命。

4.设备调试:将模具安装到冷挤压机上,并进行设备调试,包括调整挤压机的压力、速度和温度等参数。

5.材料预热:对铝合金材料进行预热处理,以提高材料的塑性和挤压性能。

6.冷挤压加工:将预热后的材料放入冷挤压机中,并施加适当的压力,使材料挤压成所需的形状和尺寸。

7.产品处理:对挤压好的铝合金产品进行去毛刺、去氧化和表面处理等工艺,以提高产品的质量和外观。

8.检验包装:对挤压好的产品进行质量检验,包括尺寸、外观和性能等方面,然后进行包装和出厂。

4. 设备铝合金冷挤压所需的主要设备包括:1.冷挤压机:用于施加压力,将铝合金材料挤压成所需的形状和尺寸。

冷镦挤变形工艺冷镦工艺与模具设计

冷镦挤变形工艺冷镦工艺与模具设计
镦粗试验在冷镦加工中常被采用。它是将试验材料制成圆 柱形试样,高度Ho一般为直径Do的1.5倍,然后在压力机或落 锤上进行镦粗,直至试样表面出现第一条肉眼可见的裂纹为止, 此时的压缩比ε即为塑性指标。
ε =(H0-H1)/H0×100% 式中 H0 —圆柱形试样原始高度;
H1 —试样压缩后在侧表面出现第一条肉眼可见的裂纹时的 试样高度;
变形抗力 (N/mm2)
形过程中,随着变形的增大,由于冷作硬化 作用使金属的硬度和强度随之增大,
电工纯铁
变形抗力也大大增加,而塑性却有所降
低,这将给后道工序带来变形的困难。
金属材料冷作硬化后实际变形抗力如 图1.1-1所示
变形程度 ε(%)
图1.1-1
材料的含碳量越高,其变形抗力越大。所以,在冷加工过程中需适当增加 中间热处理工序,以消除冷作硬化和内应力。否则,继续冷镦加工将是困 难的。
对冷镦用钢的要求: 力学性能的要求 化学成分的要求
金相组织的要求— 一般认为1~4级为粗晶粒,5~8为细晶粒。粗晶粒
材料的冷作硬化敏感性比细晶粒的要大,塑性比细晶粒的要差,适合 冷镦晶粒度以4、5、6级为宜。 材料表面质量的要求 — 钢材表面的缺陷 、表面脱碳。 尺寸精度要求 表面润滑要求
冷镦材料的改制过程
δ= (L1-L0)/L0×100%
式中 L0 — 拉伸试样原始标距长度; L1 —拉伸试样破断后标距长度;
Ψ=(A0-A1)/A0×100%
式中 Ao — 拉伸试样原始截面积; A1 —拉伸试样破断处的截面积;
因此,伸长率和断面收缩率数值越大,表示塑性越好。良 好的塑性材料,有利于进行断压、冷冲、冷镦锻和冷拉拔等成 型工艺。 原则上说,这两个塑性指标,都只能表示材料在单向拉伸条件 下的塑性变形能力。

冷镦挤压成型工艺

冷镦挤压成型工艺

冷镦挤压成型工艺冷镦挤压成型工艺是一种常见的金属加工方法,主要用于生产各种螺纹和复杂形状的零件。

相较于其他成型工艺,冷镦挤压具有高效、快速、精密等特点,因此在工业生产中被广泛应用。

首先,冷镦挤压工艺需要一台冷镦挤压机。

该机器由一对相互作用的滚轮组成,将金属工件放置在两个滚轮之间进行轴向挤压。

通过调整滚轮的位置和形状,可以实现对工件的不同形状和尺寸的加工。

其次,在具体的工艺过程中,首先将原料金属切割成合适长度。

然后将金属工件放置在冷镦挤压机的进料装置上,通过驱动装置将工件送入挤压机的滚轮区域。

滚轮以高速旋转,对金属工件进行挤压变形。

在挤压过程中,由于工件的镦头被滚轮挤压,金属会沿轴向流动,形成所需的形状。

这个过程中会释放出大量的热量,为了避免过热,需要应用切削液或者冷却装置来冷却工件和滚轮。

同时,适当的润滑剂也需要应用在滚轮表面,以减少摩擦力和磨损。

最后,完成挤压后的工件需要进行后续加工。

通常会进行修整、退火和表面处理等步骤,以达到所需的尺寸、硬度和外观要求。

冷镦挤压成型工艺具有多种优点。

首先,与热镦挤压相比,冷镦挤压不需要加热和冷却的时间,节省了生产时间和能源消耗。

其次,冷镦挤压可以制造出精密的螺纹和零件,尺寸精度高,形状复杂。

此外,冷镦挤压还可以大量生产相同或不同尺寸和形状的工件,提高了生产效率和产品的一致性。

总之,冷镦挤压成型工艺是一种高效、快速、精密的金属加工方法,广泛应用于各个工业领域。

它不仅可以满足不同形状和尺寸的零件需求,还可以提高生产效率和产品质量。

随着科技的不断进步,冷镦挤压工艺将会不断发展和改进,为工业生产带来更多的便利和效益。

冷镦挤压成型工艺是一种常见的金属加工方法,主要用于生产各种螺纹和复杂形状的零件。

相较于其他成型工艺,冷镦挤压具有高效、快速、精密等特点,因此在工业生产中被广泛应用。

冷镦挤压工艺的应用范围非常广泛,适用于包括汽车、电子、航空航天、建筑等行业中的很多产品制造。

冷挤压工艺和模具设计说明书模板

冷挤压工艺和模具设计说明书模板

冷挤压工艺及模具设计
5.1.4 冷挤压变形程度
在冷挤压过程中,变形程度是决定使用设备压力大小及 影响模具寿命的主要因素之一,若要提高生产率,就必须增 大每次挤压的变形程度,以减少挤压次数。但变形程度越大, 其变形抗力也越大,就会降低模具的寿命,甚至引起凸模折 断或凹模开裂。因此对各种挤压材料,都应选择合适的变形 程度。
冷挤压工艺及模具设计
表5-1 碳素钢及低合金钢的许用变形程度
材料牌号 10 15 35 45 15Cr
34CrMo
反挤压εF 75~80 70~73 50 40 42~50 40~45
表5-2 有色金属冷挤压的许用变形程度
金属材料 铝
截面收缩率εF(%)
正挤压
95~99
防锈铝
反挤压
90~99
紫铜、黄铜、硬铝
单位挤压应力 /MPa
250~300 1500~2000
300~500 2000~2500
500~700 2500~3000
700~800 3000~3500
800~900 3500~4000
表5-4 冷挤压专用液压机主要技术规格
公称挤 活塞直 压力/kN 径/mm
10000
360
20000
500
30000
冷挤压工艺及模具设计
(4) 提高零件的精度,降低表面粗糙度
由于金属表面在高压、高温(挤压过程中产生的热量) 下受到模具光滑表面的熨平,因此,制件表面很光,表面强 度也大为提高。冷挤压零件的精度可达1T8~1T9级,有色金
属冷挤压零件的表面粗糙度可达Ra=1.6~0.4μm。有的冷挤
压件无需切削加工。
冷挤压工艺及模具设计
对于有些材料,为了确保冷挤压过程中的润滑层不被过 大的单位接触压力所破坏,毛坯要经过表面化学处理。例如 碳钢的磷酸盐处理(磷化)、奥氏体不锈钢的草酸盐处理、 铝合金的氧化、磷化或氟硅化处理、黄铜的钝化处理等。经 化学处理后的毛坯表面,覆盖一层很薄的多孔状结晶膜,它 能随毛坯一起变形而不剥离脱落,经润滑处理后在孔内吸附 的润滑剂可以保持挤压过程中润滑的连续性和有效的润滑效 果。

(完整版)冷挤压模具设计及其成形过程_毕业设计

(完整版)冷挤压模具设计及其成形过程_毕业设计

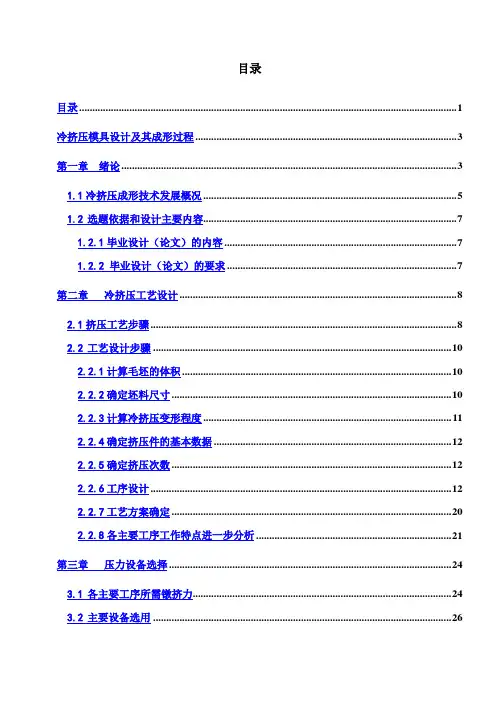

目录目录 (1)冷挤压模具设计及其成形过程 (3)第一章绪论 (3)1.1冷挤压成形技术发展概况 (5)1.2选题依据和设计主要内容 (7)1.2.1毕业设计(论文)的内容 (7)1.2.2 毕业设计(论文)的要求 (7)第二章冷挤压工艺设计 (8)2.1挤压工艺步骤 (8)2.2工艺设计步骤 (10)2.2.1计算毛坯的体积 (10)2.2.2确定坯料尺寸 (10)2.2.3计算冷挤压变形程度 (11)2.2.4确定挤压件的基本数据 (12)2.2.5确定挤压次数 (12)2.2.6工序设计 (12)2.2.7工艺方案确定 (20)2.2.8各主要工序工作特点进一步分析 (21)第三章压力设备选择 (24)3.1各主要工序所需镦挤力 (24)3.2主要设备选用 (26)4.1冷挤压模具设计要求 (28)4.2凸模设计依据 (29)4.3冷挤压组合凹模设计依据 (31)4.4凸模设计 (37)4.4.1镦平凸模设计 (37)4.4.2凹模设计 (38)4.5预成形模具设计 (41)4.5.1预成形凸模设计 (41)4.5.2预成形凹模设计 (42)4.6终成形模具设计 (44)4.6.1终成形凸模设计 (44)4.6.2终成形凹模设计 (45)4.7冷挤压模架设计 (46)4.7.1冷挤压模架设计的基本原则 (46)4.7.2模架的设计 (47)4.7.3其它零件设计 (48)第五章挤压模具零件加工工艺的编制 (53)5.1加工工艺编制原则 (53)5.2加工工艺的编制 (55)第六章总结及课题展望 (58)6.1本文工作总结 (58)6.2课题展望 (59)参考文献 (59)附录一:英文科技文献翻译 (62)英文翻译: (67)附录二毕业设计任务书 (72)冷挤压模具设计及其成形过程机械与电气工程学院机械设计制造及其自动化专业06城建机械乔红娇指导老师雷声第一章绪论挤压就是零件金属毛坯放在挤压模腔中,在一定温度下,通过压力机上固定的凸模或凹模向毛坯施加压力,使金属毛坯产生塑性变形而制得零件的加工方法。

套筒扳手冷挤压工艺及模具设计

套筒扳手冷挤压工艺及模具设计

套筒扳手冷挤压工艺及模具设计
套筒扳手冷挤压工艺及模具设计
工艺概述
套筒扳手冷挤压工艺是一种常用的金属加工方法,适用于扳手套筒的生产。

该工艺通过在金属坯料上施加高压力,使其在冷态下通过模具形成所需形状。

相比传统的热挤压工艺,冷挤压工艺具有成本低、成型精度高等优势。

工艺步骤
1. 准备金属坯料:选用适合的金属材料,根据套筒的需求进行切割或切锭得到金属坯料。

2. 设计模具:根据套筒的形状和尺寸要求,设计合适的冷挤压模具。

3. 加热坯料:将金属坯料加热至适当温度,通常为高于金属的再结晶温度。

4. 冷挤压:将加热后的金属坯料置于模具中,施加高压力,使其逐渐形成模具所需形状。

5. 完成工艺:冷挤压后的套筒进行冷却处理,去除模具并进行修整、清洁等工序。

6. 检验和质量控制:对冷挤压后的套筒进行检验,确保其尺寸、形状和表面质量符合设计要求。

模具设计要点
1. 模具材料选择:模具需要具备高强度、高硬度和耐磨性,常
用的材料有合金工具钢、硬质合金等。

2. 模具结构设计:根据套筒的形状和尺寸要求,设计适当的模
具结构,包括模具的上、下模和挤出口等。

3. 模具冷却设计:使用冷却系统对模具进行冷却,以提高生产
效率和控制工艺温度。

4. 模具表面处理:采用表面处理技术,如镀硬铬、表面喷涂等,提高模具的耐磨性和表面质量。

以上是关于套筒扳手冷挤压工艺及模具设计的简要介绍,冷挤
压工艺能够有效地提高扳手套筒的生产效率和质量。

不同形状和尺
寸的套筒可能需要针对性的工艺和模具设计,需要根据具体情况进
行调整和优化。

套筒扳手冷挤压工艺及模具设计范文精简版

套筒扳手冷挤压工艺及模具设计范文精简版

套筒扳手冷挤压工艺及模具设计套筒扳手冷挤压工艺及模具设计引言1. 冷挤压的基本原理冷挤压是一种将金属材料压制成所需形状的加工方法,其基本原理是通过施加高压力将金属材料挤压进模具中,使其形成所需的形状。

与传统的热挤压相比,冷挤压具有以下优点:- 保持金属材料的力学性能;- 无需进行后续热处理;- 提高材料利用率;- 减少生产成本。

2. 套筒扳手的冷挤压工艺套筒扳手的冷挤压工艺通常包括以下几个步骤:2.1 材料准备选择适合冷挤压的金属材料,通常使用高强度的合金钢作为原料。

根据套筒扳手的规格和要求,将金属材料切割成一定长度的柱状坯料。

2.2 加热处理将切割好的坯料加热至适当的温度,通常选择较高的温度以提高材料的延展性和可塑性。

加热温度的选择需根据具体的材料和工艺要求进行调整。

2.3 挤压成形将加热后的坯料放入冷挤压机的模具中,施加高压力使得坯料被挤压形成套筒扳手的初始形状。

冷挤压机通常采用液压系统来提供高压力,并通过控制活塞的运动来控制挤压过程。

2.4 冷却和回火在挤压成形后,将套筒扳手暴露在空气中进行冷却,以使其固化。

然后,对套筒扳手进行回火处理,以消除挤压过程中可能产生的应力,并提高其硬度和韧性。

2.5 表面处理,对套筒扳手进行表面处理,通常采用镀铬、喷涂等方式,以提高其表面的硬度、耐腐蚀性和美观度。

3. 套筒扳手的模具设计套筒扳手的模具设计在冷挤压工艺中起着关键作用。

以下是一些模具设计的考虑因素:3.1 模具材料模具材料需要具备足够的强度和硬度,以承受高压力和磨损。

常用的模具材料包括合金工具钢、硬质合金等。

根据具体要求,可以采用不同的模具材料。

3.2 模具结构模具结构直接影响到套筒扳手的形状和尺寸。

模具结构应考虑到挤压过程中套筒扳手内部的空间和外部轮廓的形成,以及模具的易于拆卸和维修。

3.3 模具冷却由于冷挤压工艺可能产生较大的摩擦热,模具冷却是必要的。

合理的模具冷却设计可以提高生产效率和模具的使用寿命。

铝合金消音碗毛坯冷挤压成形工艺设计

铝合金消音碗毛坯冷挤压成形工艺设计

1 前言冷挤压是把金属毛坯放在冷挤压模腔中,在室温下,通过压力机上固定的凸模向毛坯施加压力,使金属毛坯产生塑性变形而制得零件的加工方法。

冷挤压技术是一种高精、高效、优质低耗的先进生产工艺技术,较多用于中小型锻件规模生产中,与常规模锻工艺相比,可以节省材料30%-50%,节能40%-80%,而且能够提高锻件质量,改善作业环境。

二战以后,冷挤压技术在国外工业发达国家的汽车,摩托车,家用电器等行业得到了广泛的发展应用,而我国在冷挤压技术方面的起步很晚。

随着我国综合工业技术水平的进步以及市场竞争的日趋激烈,许多厂家认识到通过冷挤压制造的产品在产量、质量和成本上占据很大的优势。

目前我国已经能用冷挤压技术生产表壳、自行车飞轮、中轴、精锻齿轮等很多产品,而且技术水平已经达到国外同等水平。

冷挤压技术之所以能够在全世界得到如此广泛的发展与应用,是因为该技术给现有的铸造和锻造带来了很大的改善,节约材料成本和能源、改善生产环境,对于现在人们对能源和环境的要求的提高,冷挤压技术的特点正好符合这点,而且通过冷挤压生产的产品减少了很多后续加工,最多也是对表面进行一些简单的车削或磨削。

而且生产冷挤压产品只需要更换模具就可以在一台机器上加工生产不同形状的产品了,这样就给生产节约了很多资金。

虽然现在我国的冷挤压技术在某些方面与国外的水平很接近了,但总体来说还是有很大的差距,比如产品缺陷、模具寿命过短、技术开发力量薄弱、能源消耗过高等等,这些都是我们现阶段应该解决的问题。

冷挤压技术的发展经历了漫长的历史过程。

19世纪末,法、英、美、德等国家就开始用冷挤压法生产软质有色金属零部件。

随后世界上几个发达国家相继对冷挤压进行研究和改进,使得冷挤压技术不断的成熟,由于这种加工方法的经济效益显著,不久,便在大批量生产的汽车和电器等工业部门中得到广泛的应用,现在已经成为一种重要的加工手段,遍及于各个工业部门。

在我过冷挤压技术的起步很慢,起初只是少数工厂用有色金属来加工挤压挤压牙膏管、线材和管材等。

冷挤压工艺流程

冷挤压工艺流程

冷挤压工艺流程冷挤压工艺是一种常用的金属成型方法,通过将金属坯料置于模具中,在受到一定压力的作用下,使得金属坯料在模具的作用下发生塑性变形,从而得到所需形状和尺寸的工件。

冷挤压工艺流程主要包括原料准备、坯料加热、挤压成形、冷却退火等步骤。

首先,原料准备是冷挤压工艺流程的第一步。

在进行冷挤压之前,需要准备好金属坯料,通常采用的是圆形、方形或者多边形的金属坯料。

这些坯料需要经过清洗、除油、预加热等处理,以确保坯料表面清洁,并且达到适合挤压成形的温度。

接下来是坯料加热。

在冷挤压工艺中,坯料需要在一定温度范围内进行加热处理,以提高金属的塑性和可变形性。

加热温度的选择需要根据金属的种类和成分来确定,通常会在金属的再结晶温度以上进行加热,使得金属内部的晶粒得以再结晶,从而提高金属的延展性和塑性。

然后是挤压成形。

在坯料加热到适当温度后,将坯料放入挤压机的模具中,施加一定的压力,使得金属坯料在模具的作用下发生塑性变形,从而得到所需形状和尺寸的工件。

在挤压成形的过程中,需要控制好挤压速度、挤压压力和模具温度,以确保成形工件的质量和尺寸精度。

最后是冷却退火。

在完成挤压成形后,需要对工件进行冷却和退火处理。

冷却可以通过水冷、风冷等方式进行,以快速降低工件温度,防止工件变形和晶粒长大。

而退火则是通过加热和保温的方式,使得工件内部的晶粒得以再结晶和调整,从而提高工件的塑性和韧性。

冷挤压工艺流程是一种常用的金属成型方法,通过原料准备、坯料加热、挤压成形、冷却退火等步骤,可以得到形状和尺寸精度高的工件。

在实际应用中,需要根据具体的金属材料和产品要求,合理设计和控制冷挤压工艺流程,以确保生产出符合要求的工件。

冷挤压工艺流程

冷挤压工艺流程

冷挤压工艺流程
冷挤压是一种常见的金属加工工艺,通过对金属材料施加高压力,将其挤压成所需形状的工艺。

冷挤压工艺广泛应用于汽车、航
空航天、建筑等领域,具有高效、节能、材料利用率高等优点。


面将介绍冷挤压工艺的流程及其特点。

首先,冷挤压工艺的流程包括原料准备、模具设计、挤压成形、热处理和表面处理等几个主要步骤。

原料准备阶段是冷挤压工艺的
起始阶段,需要选择合适的金属材料,并进行预处理,如切割、清
洁等。

模具设计是冷挤压工艺中至关重要的一环,模具的设计质量
直接影响到挤压成形的效果和产品质量。

挤压成形是冷挤压工艺的
核心步骤,通过对金属材料施加高压力,使其变形成所需形状。


处理是为了改善材料的组织结构和性能,提高产品的强度和硬度。

表面处理可以提高产品的耐腐蚀性和美观度,常见的表面处理方法
包括喷砂、阳极氧化、喷涂等。

其次,冷挤压工艺具有以下几个特点。

首先,冷挤压可以在常
温下完成,无需加热,节能环保。

其次,冷挤压可以实现高精度、
高效率的生产,适用于大批量生产。

再次,冷挤压可以加工各种金
属材料,包括铝合金、铜合金、钢铁等。

最后,冷挤压产品表面光
洁度高,尺寸精度高,内部组织致密,具有良好的机械性能。

总的来说,冷挤压工艺是一种重要的金属加工工艺,具有广泛
的应用前景和市场需求。

随着工艺技术的不断进步和创新,冷挤压
工艺将更加高效、精密、环保,为各行各业提供更优质的产品和解
决方案。

希望本文对冷挤压工艺的流程和特点有所帮助,谢谢阅读!。

第 6章 冷挤压工艺与模具 设计

第 6章    冷挤压工艺与模具 设计
1)冷挤压工艺所需的压力应当低乎所选择压力机的名 义吨位 2)要求有较大的能量。因冷挤压的力-行程图接近矩形, 所需变形能量较大。 3)要求有较好的刚性与导向精度。压力机的刚性与导 向精度影响冷挤压模具上下模的同轴度与垂直度,影 响模具寿命。
4)最好有超载保险装置。
5)最好在压力机上备有顶出装置。
P 850 MPa
⑶ 考虑到 h0 / d 0 1.5, 90 0 上述单位挤压力需要修 正,因此可根据图③中相应的曲线,查得修正的单位挤 压力:
P 1050 MPa
⑷根据毛坯直径 d 0 和修正的单位压力 p 从图④中查得总 挤压力:
P 4500 MPa
6.3.4冷挤压力机的选用
图6.4.3 断面的合理过渡
图6.4.4 锥形件的冷挤压
图6.4.5 实心阶梯形件
图6.4.6 空心阶梯形件
图6.4.7 挤压缩孔
图6.4.8 阶梯轴的冷锻 a)一次正挤 b)正挤——镦头
图6.4.9 有阶梯内孔件的挤压工序
图6.4.10 深孔薄壁件的挤压工序 图6.4.12 双向挤压深孔件
图6.4.11 无底筒形件的挤压工序
图6.4.13 考虑成品局部形状的半成品设计(挤压“山”形件) a)毛坯 b)半成品 c)成品
图6.4.14 冷挤压花键齿形截面图
图6.4.15 挤压凹模的轮廓形状
6.5 冷挤压模具设计
6.5.1、典型的冷挤压模具
正挤压模具(如图6.5.1) 反挤压模具(如图6.5.2)
3)挤压件可达精度和表面粗糙度 它有一定限度。增加修 整工序可提高挤压件精度。 4)挤压件的材料 材料影响挤压难度、许用变形程度。 5)挤压件费用 一般包含材料费、备料费、工具及模具制 造费、冷挤压加工费及后续工序加工费等。这是一项综合 指标,往往是决定工艺方案是否合理、可行的关键因素。 6)挤压件的批量 批量大时可以使总的成本降低。

套筒扳手冷挤压工艺及模具设计

套筒扳手冷挤压工艺及模具设计

套筒扳手冷挤压工艺及模具设计一、引言套筒扳手是一种常见的手工工具,广泛应用于机械加工、维修等领域。

冷挤压技术是一种高效、精确的金属成形工艺,可用于生产套筒扳手。

本文将介绍套筒扳手的冷挤压工艺及模具设计。

二、冷挤压工艺2.1 工艺概述套筒扳手冷挤压工艺是通过将金属材料塑性变形成扳手的形状。

该工艺具有高效、节能、成本低等优点,能够满足大批量生产的需求。

2.2 工艺步骤套筒扳手冷挤压的工艺步骤如下:1. 材料准备:选择适合的金属材料,如碳钢、合金钢等。

2. 模具设计:设计套筒扳手的模具,包括挤压模、顶针等。

3. 材料预热:将金属材料进行适当的预热,以提高挤压性能。

4. 挤压成形:将预热后的金属材料放入挤压模中,施加压力使之变形。

5. 冷却处理:将挤压后的工件进行冷却处理,以提高强度和硬度。

6. 表面处理:对冷却后的工件进行表面处理,如镀层、热处理等。

7. 检验包装:对最终成品进行检验,合格后进行包装。

2.3 工艺参数套筒扳手冷挤压的工艺参数包括:挤压压力:根据材料的性质和形状要求确定合适的挤压压力。

挤压速度:控制挤压过程的速度,以保证工件的质量。

模具温度:根据材料的热处理要求,调整模具的温度。

冷却时间:冷却处理的时间要足够,以保证工件的性能。

三、模具设计3.1 模具类型套筒扳手冷挤压的模具主要包括挤压模和顶针两种。

挤压模:用于将金属材料塑性变形成工件的形状。

顶针:用于支撑和定位金属材料,在挤压过程中起到辅助作用。

3.2 模具材料套筒扳手冷挤压的模具材料需要具备高强度、耐磨损和耐腐蚀等特性。

常用的模具材料包括工具钢、合金钢等。

3.3 模具结构套筒扳手冷挤压的模具结构应满足以下要求:1. 确保工件的尺寸精度和表面质量。

2. 提高生产效率,减少模具更换次数。

3. 方便模具的制造和维修。

3.4 模具设计要点在套筒扳手冷挤压的模具设计中,需要考虑以下要点:1. 模具选择合适的材料和热处理工艺,以提高使用寿命。

2. 设计模具的结构合理,易于拆卸和安装。

金属材料冷压工艺流程

金属材料冷压工艺流程

金属材料冷压工艺流程金属材料冷压工艺流程金属材料冷压工艺是指在室温下对金属材料进行塑性变形的一种成形工艺。

与热压成形相比,冷压成形具有省能、省材以及降低金属材料成本的优点,因此被广泛应用于各个领域。

一、原料准备在进行冷压工艺之前,首先需要准备好金属原料。

一般来说,常用的金属材料有铝、钢、铜等,选择材料根据产品的具体要求来决定。

二、模具设计和制造根据产品的形状和尺寸来设计模具。

模具一般由上模和下模组成,也可以加装副模以增加产品的复杂性。

模具的制造需要依靠先进的制造技术和设备,以保证产品成形的精度和质量。

三、材料切割原料经过选材、切削等工序之后,需按照产品的尺寸进行切割。

切割方式有很多种,可以使用剪切机、钳工机床等设备进行切割。

四、模具安装将上模和下模安装到冷压机或压力机上。

安装时需要注意模具的正确定位和固定,保证成形过程中的精度和稳定性。

五、成形工艺冷压成形的工艺流程一般包括预压、主压和除料三个阶段。

1. 预压阶段:主要是通过对金属材料的初次压制,将材料充分填满模具腔室,以消除材料的空隙和气泡,并为后续的主压阶段做好准备。

2. 主压阶段:在预压阶段之后,开始对金属材料进行主压。

这一阶段的操作需要特别注意控制压力和形状,以保证成形后产品的尺寸和形状符合要求。

3. 除料阶段:在成形完成之后,需要将成品从模具中取出。

这一阶段的操作需要小心谨慎,以防止对成品造成损坏。

通过以上三个阶段的工艺流程,金属材料冷压工艺可以将原料进行塑性变形,并具有较高的成形精度和稳定性。

六、表面处理经过成形的金属制品通常需要进行表面处理,以提高其耐腐蚀性和装饰性。

常见的表面处理方式有镀锌、喷涂、电镀等。

七、质检和包装对成品进行质量检测,包括尺寸、外观和性能等方面的检查。

品质合格的产品可以进行包装和运输。

总结:金属材料冷压工艺流程主要包括原料准备、模具设计和制造、材料切割、模具安装、成形工艺、表面处理、质检和包装等步骤。

每个步骤都需要进行严格的控制和操作,以确保成品的质量和精度。

冷挤压工艺流程

冷挤压工艺流程

冷挤压工艺流程冷挤压工艺是一种通过对金属材料施加压力,将其挤压成型的工艺。

与热挤压工艺相比,冷挤压工艺在不加热的情况下进行,因此可以获得更高的材料硬度和更精确的尺寸。

下面将详细介绍冷挤压工艺的流程。

首先,选择合适的金属材料。

冷挤压工艺适用于各种金属材料,包括铝、钢、铜等。

选择材料时,需要考虑材料的机械性能以及所需的零件形状和尺寸。

接下来,准备金属坯料。

金属坯料可以是圆形、方形或其他形状。

根据所需的最终产品形状,选择合适的金属坯料。

将金属坯料锯切成适合挤压的长度,确保坯料的尺寸和几何形状均符合要求。

然后,在冷挤压机上进行挤压操作。

冷挤压机是一种专门用于冷挤压的设备,可以施加高压力并保持均匀的挤压力。

将金属坯料放入冷挤压机的模具中,调整机器参数并启动机器。

通过挤压机的运动,施加压力将金属坯料挤压成模具中所需的形状和尺寸。

由于冷挤压工艺不加热,所以需要施加更高的压力来克服材料的硬度。

在挤压过程中,需要保持金属材料的温度低于其再结晶温度,以确保材料的塑性变形和冷变形。

冷挤压机通常设有冷却装置,可通过对金属坯料和挤压模具进行冷却,控制其温度在所需范围内。

挤压完成后,需要进行修整和处理。

将挤压出来的零件从模具中取出,并将其修整成最终产品的形状和尺寸。

修整过程中,可能需要进行切割、切削、打磨等操作来去除多余材料和瑕疵。

最后,对挤压零件进行热处理和表面处理。

热处理可以改善材料的力学性能和物理性能,如强度、硬度和耐腐蚀性。

常见的热处理方法包括淬火、回火和退火。

表面处理可以改善零件的外观和耐腐蚀性,常见的表面处理方法包括镀锌、喷涂和电泳涂装。

总结起来,冷挤压工艺流程包括选择金属材料、准备金属坯料、挤压操作、修整处理和热处理表面处理。

通过这些步骤,可以获得高硬度、精密尺寸的金属零件,广泛应用于汽车、航空航天、机械等领域。

制件冷挤压工艺参数设计

制件冷挤压工艺参数设计

制件冷挤压工艺参数设计制件冷挤压工艺参数设计引言:制件冷挤压是一种常用的金属成形工艺,它通过将金属坯料置于挤压机中,施加压力,使金属坯料流动并填充模具腔,最终得到所需形状的零件。

该工艺具有高效、节能、材料利用率高等优点,广泛应用于航空、汽车、电子等领域。

而制件冷挤压工艺参数的设计对于产品质量和生产效率具有重要影响。

本文将介绍制件冷挤压工艺参数设计的基本原理和方法。

一、制件冷挤压工艺参数的基本原理1. 挤压力:挤压力是制件冷挤压过程中施加在金属坯料上的压力,它直接影响到金属坯料的变形和填充性能。

挤压力的大小需要根据具体的材料和形状来确定,一般应控制在适当的范围内,过大会导致金属坯料流动不畅,过小则会影响成形质量。

2. 挤压速度:挤压速度是指金属坯料在挤压机中的运动速度,它决定了金属坯料的流动性和填充性能。

挤压速度过快会导致金属坯料的塑性流动不够充分,容易产生气泡和缺陷;挤压速度过慢则会增加生产周期和能耗,降低生产效率。

3. 模具温度:模具温度是指挤压模具的工作温度,它影响到金属坯料的流动性和成形质量。

模具温度过高会使金属坯料过早软化,流动性增加,但容易产生表面气泡和裂纹;模具温度过低则会导致金属坯料的流动性不足,填充不完整,影响成形质量。

二、制件冷挤压工艺参数的设计方法1. 实验设计法:通过实验方法,对不同的工艺参数进行试验,然后根据试验结果来确定最佳的工艺参数组合。

实验设计法可以有效地降低试验成本和周期,提高试验效率。

2. 数值模拟法:利用有限元分析软件对制件冷挤压过程进行数值模拟,通过改变工艺参数的数值来观察其对成形质量的影响。

数值模拟法具有成本低、周期短、结果可靠等优点,可以提供参考的工艺参数范围。

3. 经验公式法:根据以往的制件冷挤压经验,总结出一些经验公式,通过计算来确定工艺参数。

经验公式法简单易行,适用于一些常见的制件形状和材料,但对于复杂的情况可能不够准确。

三、制件冷挤压工艺参数设计的注意事项1. 考虑材料的特性:不同的金属材料在制件冷挤压过程中的流变性能和变形行为不同,因此在选择工艺参数时要考虑材料的特性。

冷挤压工艺流程

冷挤压工艺流程

冷挤压工艺流程冷挤压是一种常用的金属成型工艺,适用于制造高强度、高精度的零件。

下面将简单介绍冷挤压工艺的流程。

冷挤压的工艺流程主要包括:材料准备、模具设计、材料加热、冷挤压、修整、热处理和表面处理等几个步骤。

首先是材料准备。

在冷挤压工艺中,常用的材料有铝合金、钢、铜等,根据所需零件的性能要求选择合适的材料,并进行相应的材料预处理,例如切割成适当的长度和形状。

接下来是模具设计。

根据产品的形状和尺寸要求,设计制造适用的挤压模具。

模具的设计应考虑到材料在挤压过程中的流动和变形,以保证最终零件的尺寸精度和表面质量。

然后是材料加热。

由于冷挤压工艺需要在常温下进行,为了提高材料的可塑性,通常需要对材料进行加热处理。

加热温度和时间的选择应根据材料的种类和厚度来确定,以保证材料具有足够的塑性,能够在模具中形成所需的形状。

进行冷挤压。

加热后的材料放入挤压机的模具中,通过挤压机的活塞施加大压力,使材料在模具中产生塑性变形,形成所需的形状。

挤压过程中需要控制好挤压的速度和压力,以确保零件的尺寸和表面质量满足要求。

接下来是修整。

挤压后的零件往往会有一些余料或者凸起,需要进行修整。

修整包括剪切、磨砂或者机械加工等步骤,以达到零件的最终形状和尺寸。

进行热处理。

由于冷挤压过程中产生的形变和应力会影响材料的性能,需要进行热处理来消除应力和改善材料的力学性能。

常见的热处理方法有退火、时效处理等,根据材料的种类和要求进行选择。

最后是表面处理。

挤压后的零件常需要进行表面处理,以提高零件的耐腐蚀性和外观质量。

常见的表面处理方法有阳极氧化、电镀等。

综上所述,冷挤压工艺流程包括材料准备、模具设计、材料加热、冷挤压、修整、热处理和表面处理等几个步骤。

通过合理的操作和控制,可以制造出高强度、高精度的金属零件,广泛应用于汽车、航空航天、机械制造等领域。

铝合金冷挤压工艺

铝合金冷挤压工艺

铝合金冷挤压工艺铝合金冷挤压是一种常见且重要的加工工艺,在现代工业生产中发挥着重要作用。

通过这种工艺,可以将铝合金料件加工成各种形状复杂的零部件,广泛应用于航空航天、汽车制造、建筑装饰等领域。

工艺原理铝合金冷挤压是指在室温下,将铝合金坯料置于冷却状态下的模具中,通过挤压使其产生塑性变形,从而得到所需形状的产品。

挤压过程中,铝合金坯料受到巨大的挤压力,使得其在模具中产生形变,最终得到精密的铝合金制品。

工艺流程铝合金冷挤压的工艺流程一般包括以下几个步骤:1.坯料准备:首先,需要准备好铝合金的坯料,通常是将铝合金加热至适当温度后浇铸成坯料。

2.模具设计:根据所需产品的形状和尺寸设计模具,模具设计的优劣直接影响产品的质量。

3.挤压加工:将铝合金坯料放置于冷却状态下的模具中,施加高压进行挤压加工。

4.后续处理:经过挤压后的铝合金制品可能需要进行退火、切割、表面处理等后续加工工序。

工艺特点铝合金冷挤压工艺具有一些显著的特点:1.节能环保:冷挤压是在室温下完成的加工过程,相比热挤压更加节能环保。

2.生产效率高:冷挤压可以实现连续生产,且挤压速度较快,生产效率高。

3.产品精度高:冷挤压可以保持产品形状稳定,尺寸精度高,表面光滑。

4.节约原材料:冷挤压过程中材料损耗较小,节约了原材料成本。

应用领域铝合金冷挤压产品广泛应用于以下领域:1.航空航天:多种飞机零部件、航空器结构件等。

2.汽车制造:发动机零部件、车身结构件、车门窗框等。

3.建筑装饰:铝合金门窗、阳台扶手、室内装饰材料等。

4.电子电器:通讯设备外壳、散热器等。

结语铝合金冷挤压工艺作为一种高效、精密的加工工艺,不仅可以满足各种工业领域对铝合金制品的需求,同时也推动了铝合金材料在工业制造中的广泛应用。

随着科技的不断进步和工艺技术的提升,铝合金冷挤压工艺必将在未来发展中发挥更加重要的作用。

紫铜冷挤压工艺

紫铜冷挤压工艺

紫铜冷挤压工艺紫铜冷挤压工艺是目前被广泛应用的金属材料成型技术。

这种技术通过冷挤压力学方法,利用机械能来改变金属材料的形状,以获得精密的、有规则的零件形状,以满足工程应用的需求。

本文将对紫铜冷挤压工艺的原理、工艺参数、模具设计和制备、冷挤压过程及技术特点进行综合讨论。

一、紫铜冷挤压原理紫铜冷挤压是一种机械性成型方法,它通过使用压力来改变金属材料的形状。

挤压方式分为冷挤压和热挤压两种,其中冷挤压是指在室温下进行挤压,即低温挤压。

冷挤压在金属材料处理时,主要使用力改变金属材料的形状。

当金属材料经过压力作用时,金属材料的形状便会发生变化,形成精密的零件形状。

此外,金属材料在冷挤压过程中还会出现细化、延展和变薄等变形现象。

二、紫铜冷挤压工艺参数紫铜冷挤压工艺的挤压参数主要包括挤压杆的直径、模压辊的直径、挤压前的厚度、挤压力、挤压温度、挤压速度等。

挤压杆的直径:当挤压杆的直径越小,则挤出的零件越小,压力也越大。

反之,当挤压杆的直径越大,则挤出的零件越大,压力也越小。

模压辊的直径:当模压辊的直径越小,模压压力越大,压出的零件质量也越好。

反之,当模压辊的直径越大,模压压力越小,压出的零件质量也越差。

挤压前的厚度:当挤压前的厚度越大,压力也越大,压出的零件质量也越好。

挤压温度:挤压温度也是影响冷挤压工艺的一个重要因素,当温度太高时,金属材料容易变软,导致零件质量不佳。

三、紫铜冷挤压模具设计与制备紫铜冷挤压模具设计一般采用橡胶垫板、夹具及模具把手等组成,不同的零件需要有不同的模具,以便可以满足复杂的零件成型要求。

模具的制备一般采用铸造工艺,以确保模具的精度和使用寿命。

模具的铸造工艺包括铸件的设计、加工、表面处理和锻造等工艺步骤,以确保模具的精度和使用寿命。

四、紫铜冷挤压过程及特点紫铜冷挤压过程通常包括:金属材料的挤出、模具的热处理、冷挤出、冷却、成型,其中冷挤出过程是关键步骤。

紫铜冷挤压过程产生的压力大,对工件质量要求高,而且可以生产出多种复杂形状的零件。

金属冷挤压成形工艺设计

金属冷挤压成形工艺设计

2.毛坯体积计算: 三维建模后,利用计算机直接可求出零件体积,从而得毛坯体积:
V0 V 41051 .62mm 3
圆整后,取: V0 41050 mm 3
3.毛坯尺寸计算: 毛坯外径:取工件的外径
D0
40 mm
毛坯高度:H 0
V0 A0
32.08mm 圆整取: H 0
32mm
1. 凸模工作部分尺寸设计
凸模依据零件的内腔进行设计,其具体结构尺寸如 下零件图所示:
零件图2
零件的尺寸公差按普通精度等级查取为 0.12mm
凸模公差为 p 0.2 0.024 mm
则,凸模尺寸为
dp

(30

0.12)
0 0.024
mm

30.1200.024
mm
其他部分尺寸以此同样公差确定。
2. 凹模尺寸结构 凹模形状依据零件外表面截面确定为圆筒形即可,其尺寸如下图
凹模公差 d 0.2 0.024 mm
则,凹模尺寸为
Dd

(40

0.12
)
0.024 0
mm

40.12
0.024 0
mm
End.
PPT背景图片:/beijing/
式中,A0 为毛坯横断面积,A0 D02 1256 mm 2
4.计算总变形程度:
F

A0 A1 A0
100
0 0
1256 783 1256
37.6 0 0
式中,A1为零件的横断面积,建模后利用计算机可求得:A1 783 mm 2
5.工序设计 (1)下料:
H
0
D0
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2. 凹模尺寸结构 凹模形状依据零件外表面截面确定为圆筒形即可,其尺寸如下图
凹模公差 d 0.2 0.024 mm
则,凹模尺寸为
Dd

(40

0.12
)
0.024 0
mm

40.12
0.024 0
mm
End.
PPT背景图片:/beijing/
2.毛坯体积计算: 三维建模后,利用计算机直接可求出零件体积,从而得毛坯体积:
V0 V 41051 .62mm 3
圆整后,取: V0 41050 mm 3
3.毛坯尺寸计算: 毛坯外径:取工件的外径
D0
40 mm
毛坯高度:H 0
V0 A0
32.08mm 圆整取: H 0
32mm
综上分析,方案一简单易行,比较合适。
四、冷挤压力计算
P cpA 1.3 2000 Mpa 473mm 2 1230 kN
式中,p为平均挤压应力,查表后,取2000Mpa; A为凸模与毛坯直接接触表面在水平面上的投影面积
A A1 783 mm 2
c为安全系数,取1.3.
五、模具尺寸设计
式中,A0 为毛坯横断面积,A0 D02 1256 mm 2
4.计算总变形程度:
F

A0 A1 A0
100
0 0
1256 783 1256
37.6 0 0
式中,A1为零件的横断面积,建模后利用计算机可求得:A1 783 mm 2
5.工序设计 (1)下料:
H
0
D0

1. 凸模工作部分尺寸设计
凸模依据零件的内腔进行设计,其具体结构尺寸如 下零件图所示:
零件图2
零件的尺寸公差按普通精度等级查取为 0.12mm
凸模公差为 p 0.2 0.024 mm
则,凸模尺寸为
dp

(30

0.12)
0 0.024
mm

30.1200.024
mm
其他部分尺寸以此同样公差确定。
应超过3.0,即 lmax d 3.0 。该方案中
l
d m in
46 1.53 30
l
d max

46 20

2.3
最大值和最小值均小于3.0,因此凸模不会因细长而弯断。
方案二:连皮放在中间位置,最后再将连皮去掉。 该方案在凹模中设计一个凸模工作部分,上下同时挤压,这样
可缩短凸模工作部分长度,避免弯断现象。但是凹模结构复杂,不易 制造,且顶出机构不易设计。
金属冷挤压成形工艺设计
小组成员:
一、零件图
该零件为空心 的圆筒件,材 料为20号钢, 挤压时的许用 变形程度很大, 可采用冷挤压 工艺成形。零 件形状与冷挤 压的杯形零件 相似,初步判 断可采用反挤 压进行成形。
二、二维建模
三、工艺方案拟定
1.把零件图转变为适合冷 挤压工艺的冷挤压件图
零件的尺寸精度和表 面粗糙度没有要求,因此 其精度要求可以由冷挤压 工艺来满足,不必流出切 削余量。采用反挤压方法 成形,底部留出一定的连 皮,因此冷挤压件图1如 右:
33 0.825 40
0.8
,采用剪切下料
(2) 上面求得零件的断面缩减率为37.6%,这样的变形程度对于20 钢是可行的,因此采用一道工序即可直接挤压成形
(3)去连皮
6.工艺方案Leabharlann 选择方案一:连皮的位置放在零件的底部,最后再将连皮去掉。
该方案的凸模设计相对较长,在挤压过程中可能产生纵向弯断。 为防止反挤压时凸模因细长而弯断,凸模工作部分长度和直径比不
相关文档
最新文档
