土建工程制图期末复习资料1
土木工程制图测试期末复习试题5套.docx
土木工程制图期中考试试卷1一、基本知识（12分）1.试作出直径为40毫米的圆内接正五边形。
2.组合体视图的读图基本方法是什么？3.指北针的规定画法及用途？4.剖面图与断面图在标注上有何不同？举例说明。
二、（14 分）根据轴测图，画出三画投影图。
三、（12分）根据主观视图和左视图，画出俯视图。
四、（20分）画出1 — 1、2 — 2剖面图。
]下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
□n六、（28分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）画出砖及毛石图例。
（2）注出大放脚的高度。
（3）注出基础底面的标高，注出室外地面标高-0. 800米，室内地面标出土0. 000米。
答案2.形体分析法、线面分析法3.表示建筑朝向Fl I 1OOLi I 1四、五、六、其中：（1 ）6分; (2 )一、填空题（本大题共5小题，每空1分，共9分）1.在工程制图中，当投射线垂直于投影面时，所得到的投影，称为________ o2.平行正投影的主要性质有积聚性__________ 、____________ 、___________ 。
3.在绘图中，假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为________ ;假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称为_________ 。
4.直线在与其平行的投影面上的投影，_______ （填“反映”或“不反映”）线段的实长，在其它面上的投影_______ （填“反映”或“不反映”）线段的实长。
5.单点长画线和双点长画线不应以___________ 为起始端。
二、单选题（第小题2分，共20分）1.工程上常用的图示方法中使用最广泛的是那一种？（）A.多面正投影法B.轴测投影法C.标高投影法D.透视投影法225.正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法3.多面正投影法的优点是：（）A.直观性强B.富有立体感和真实感C.绘图简便，立体感强D.绘图简便，度量性好4.下面哪一个性质不是中心投影法和平行投影法共有的基本性质（）A.同素性B.从属性C.积聚性D.平行性5.三面投影图中侧面投影反映形体的：（）A.上下、左右、前后的三个方位的关系B.左右、前后的方位关系C.上下、左右的方位关系D.上下、前后的方位关系6.如果A点在V投影面上，贝山（）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07.如果A点在H投影面上，贝山（）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D.8.右图中两直线的相对几何关系是:A.相交B.交错C.相交垂直D.交错垂直9.下图中三棱锥的侧面投影是：（1A B C D三、已知AB、CD为两平行直线，完成它们的投影。
《土木工程制图》复习资料
《土木工程制图》一、名词解释：（每题3分，共15分）1、多面正投影法：2、 正等轴测图：3、 剖视图：4、 平法：5、 建筑平面图：6、轴测投影法：7、直角投影法则：8、断面图：9、配筋图：10、直线的平率：二、填空题：（每空1分，共30分）1、工程图采用标准的幅面尺寸（B*L ）图纸，其中A0为 mm ，A1为 mm ，A2为 mm 。
2、两直线间的相对几何关系有 、 和 三种情形。
前两种为 ，后一种为 。
3、两立体相贯有两种情况，一种称为，一种称为；两平面立体的相贯线一般是一条或两条闭合的。
当两立体有表面共面且连在一起时，相贯线则会。
4、根据截平面与圆锥面的相对几何关系，截平面垂直于圆锥轴线，交线的形状为；截平面通过锥顶，交线的形状为；截平面与两条素线平行，交线的形状为；截平面倾斜于圆锥轴线且与所有素线相交，交线的形状为。
5、建筑施工图的定位轴线是施工中定位、的重要依据。
凡是、等主要承重构件都应画出轴线来确定其位置。
定位轴线采用线表示，并应编号，编号应注写在轴线端部的圆圈内。
圆圈用线绘制，直径为mm。
6、标高数字以为单位。
单体建筑工程中施工图中标高数字注写到小数点后，在总平面图中则注写到小数点后。
在总平面图中用涂黑的直角三角形表示，此时注的标高为绝对标高。
零点标高应写成。
7、在立面图中，外轮廓线用；地面线用表示；门、窗、台阶用画；门窗分格线用画。
8、工程图的内边框是图框线，用线绘制；位于图纸右下角的是。
9、标注尺寸要画出、、并填写，这四项称为尺寸的四个要素。
10、标高符号用线绘制，450等腰三角形的高度约；标高数字以为单位。
11、H投影放映实形的平面是，W投影积聚成一点的直线是，铅垂面的V、W投影均为相仿形。
12、与圆柱轴线垂直的平面，交圆柱面得；与圆柱轴线倾斜的平面，交圆柱得；与圆柱轴线平行的平面，若与柱面相交，则交线为。
13、施工图可分为、和。
14、在结构施工图中，是用构件代号来表示构件的名称的，楼梯板、构造柱、圈梁、雨蓬。
土木工程制图复习题一
《土木工程制图》复习题一一、单选题（共40题，每题2分）1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )1A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )2A. ISOB. GBC. StandardD. ANSI3. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )1A. 1.5倍B. 3倍C. 2倍D. 1倍4. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )2A. 594 841B. 210 297C. 420 594D. 297 4205. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )2A. 25mmB. 15mmC. 20mmD. 10mm6. 绘图比例是：( )2A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数7. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )3A. 100B. 1000C. 50D. 208. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )3A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线9. 中粗虚线的用途为：( )3A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：( )2A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:111. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )3A. 1～2mmB. 2～4mmC. 4～6mmD. 6～8mm12. 右图中直径尺寸注法错在：( )1A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外13. 右图中长度尺寸注法错在：( )2A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线14. 工程上常用的图示方法中使用最广泛的是那一种？( )3A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法15. 多面正投影法的优点是：( )3A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好16. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )4A. 同素性B. 从属性C. 积聚性D. 平行性17. 三面投影图在度量关系上有： ( )2A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐18. 三面投影图中正面投影反映形体的： ( )2A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系19. 基面法绘制圆柱体正等轴测图时，可先绘制其（），然后画椭圆的外公切线： ( )3A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系20. 如果A点在V投影面上，则：( )4A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为021. 如果A点在W投影面上，则：( )2A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为022. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 无法判断23. 右图中两直线的相对几何关系是： ( )4A. 相交B. 交错C. 相交垂直D. 交错垂直24. 右图中两直线的相对几何关系是： ( )2A. 相交B. 交错C. 平行D. 无法判断25. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 交错垂直26. 右图所示平面的类型是：( )4A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面27. 右图所示平面的类型是：( )2A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面28. 右图所示平面的类型是：( )3A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面29. 右图所示平面的类型是：( )4A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面30. 下图中三棱锥的侧面投影是：( )331. 在右图所示的三棱锥两面投影图中：( )2A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上32. 下图为截切后正四棱锥的投影，正确的水平投影是：( )233. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )334. 轴测投影是根据什么原理投射得到的：( )4A. 平行投影B. 中心投影C. 正投影D. 斜投影35. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )3A. 2倍B. 1.5倍C. 1倍D. 0.5倍36. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )437. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )238. 徒手画图草图时: ( )2A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意—些C.所有图线—样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，必须保持线型明确，比例协调39. 右图所示圆柱被两平面所截切，切口的空间形状是：( )2A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合40. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )1A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线二、填空题（共5题，每题2分）1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。
土建工程制图复习题模板
《土建工程制图》复习题一、名词解释1、中心投影法2、剖面图3、建筑施工图4、GB/T50001—5、投影法6、建筑平面图7、平面内最大斜度线8、素线法二、问答题1、何谓正投影法? 正投影主要有哪些基本特性?2、说明剖面图与断面图的异同点。
3、简述建筑结构图包含的主要内容。
4、直线上的点的投影特性是什么? 在投影中如何判别点是否在直线上?5、如何标注组合体尺寸?6、简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
7、何谓截交线? 简述如何绘制平面体的截交线? 8、简述阅读组合体视图的基本思维。
9、什么是相贯线? 相贯线具有哪些性质?10、什么是形体分析法? 其要点是什么? 11、什么是组合体? 组合体有哪几种组合形式? 12、剖视图如何形成的? 如何表示剖视图? 13、在由砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图中, 完成:( 1) 画出砖及混凝土图例。
( 2) 大放脚高度。
注出基础底面的标高, 注出室外地面的标高-0.800米, 室内地面标高0.000米。
《土建工程制图》复习题参考答案一、名词解释1、中心投影法: 投射中心距投影面有限远, 投射线汇交于投射中心的投影法。
2、剖面图: 假想用剖切面在形体的适当位置将形体剖开, 移去剖切面与观察者之间的部分形体, 把原来不可见的内部结构变为可见, 将剩余的部分投射到投影面上, 形成的投影图。
3、建筑施工图: 建筑施工图主要反映房屋的整体情况和各构件间的材料联结及构造关系的图样。
4、GB/T50001—: GB/T表示推荐性国标; 标准号50001《房屋建筑制图统一标准》, 标准颁布时间。
5、投影法: 我们使投射线经过点或形体, 向选定的投影面投射, 并在该面上得到投影的方法。
6、建筑平面图: 用假想的水平剖切面经建筑物的门、窗洞口处将房屋剖开, 将剖切面以下的部分向下投射而得到的水平剖面图。
7、平面内最大斜度线: 属于平面并垂直于该平面内的投影面平行线的直线。

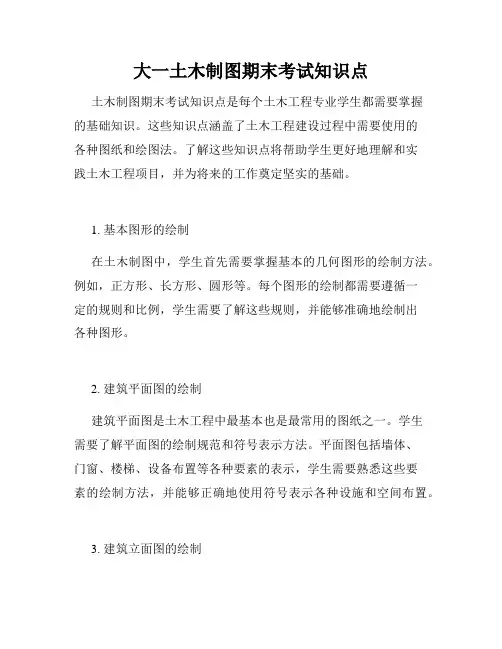

大一土木制图期末考试知识点
大一土木制图期末考试知识点土木制图期末考试知识点是每个土木工程专业学生都需要掌握的基础知识。
这些知识点涵盖了土木工程建设过程中需要使用的各种图纸和绘图法。
了解这些知识点将帮助学生更好地理解和实践土木工程项目，并为将来的工作奠定坚实的基础。
1. 基本图形的绘制在土木制图中，学生首先需要掌握基本的几何图形的绘制方法。
例如，正方形、长方形、圆形等。
每个图形的绘制都需要遵循一定的规则和比例，学生需要了解这些规则，并能够准确地绘制出各种图形。
2. 建筑平面图的绘制建筑平面图是土木工程中最基本也是最常用的图纸之一。
学生需要了解平面图的绘制规范和符号表示方法。
平面图包括墙体、门窗、楼梯、设备布置等各种要素的表示，学生需要熟悉这些要素的绘制方法，并能够正确地使用符号表示各种设施和空间布置。
3. 建筑立面图的绘制建筑立面图是建筑物外墙的垂直投影图，用于表示建筑物外观的特征和细节。
学生需要学会绘制建筑立面图，并了解立面图中使用的不同线条和符号的含义。
同时，他们还需要了解建筑物外墙的构造和装饰要素，并能够准确地将这些要素绘制到立面图中。
4. 结构图的绘制结构图是土木工程中用于表示建筑物和桥梁等结构的图纸。
学生需要了解结构图的表示方法和规范，并能够绘制出各种结构图。
结构图包括平面结构图、纵断面图、横断面图等，学生需要熟悉这些图纸的绘制方法，并能够理解和使用结构图中的各种符号和线型。
5. 水力图的绘制水力图是土木工程中用于表示水力系统和水电站等设施的图纸。
学生需要了解水力图的符号表示方法和绘制规范，并能够绘制出各种水力图。
水力图包括供水系统图、排水系统图、水电站布置图等，学生需要熟悉这些图纸的绘制方法，并能够正确地使用符号表示各种设备和管道。
总之，土木制图期末考试的知识点涵盖了不同类型的图纸和绘图法。
学生需要掌握各种图纸的绘制方法和符号表示规范，并能够准确地理解和运用这些知识。
通过掌握这些知识点，学生不仅可以在考试中取得好成绩，更重要的是为他们将来的土木工程实践工作打下坚实的基础。
工程制图期末考试复习题及参考答案-专升本
《工程制图（土木）》复习题一、
1、
根据形体的两面投影，补画第三面投影
2、
根据形体的两面投影，补画第三面投影
二、
1、作出楼板梁的1-1断面图、2-2剖面图
2、
把主视图改为半剖视图
三、
1、
把物体的主视图改为半剖视图
2、
画出1-1、2-2断面图
四、
1、
已知框架梁KL101的立面配筋图，在其平面图引出线上以平面表示法表示KL101（箍筋支座处加密，加密间距为100。
），梁顶标高比楼面结构层标高低0.100m。
2
画出钢筋混凝土梁的钢筋成型图
3
6
五、
1、作出二层楼房的1-1剖面图
2、
绘制如图所示A-A剖面图。
其中墙厚200mm，材料为粘土砖。
图示M1高2.000米，C1底标高2.000,窗高0.700m；楼梯梯段板、楼板及平台板厚度均为100mm，材料为钢筋混凝土。
楼梯扶手均为不锈钢钢管，高900mm。
楼梯间入口门洞上有宽1200mm的雨篷，雨篷板厚100mm，雨篷梁底标高与平台板底齐平，截面尺寸200mmx350mm
底层平面图
1:50
顶层平面图1:50
参考答案一、
1、
2、
二、
1、
三、1、
2、
1、2、
五、1、。
土建工程制图期末复习资料1.
⼟建⼯程制图期末复习资料1.《⼟建⼯程制图》资料学术实践部专⽤⼀、名词解释1.图样：2.形体分析法：3.剖⾯图：4.断⾯图：5.建筑施⼯图：6.结构施⼯图：7.混凝⼟、钢筋混凝⼟：8.配筋图：9.梁平法施⼯图：⼆、知识应⽤1.断⾯图主要分为两类：图和图。
2.施⼯图可分为、、。
3.⼯程上常⽤的图⽰⽅法有：、、标⾼投影法和透视投影法。
4.组合体的三视图中，应标注如下三种尺⼨：尺⼨、尺⼨、尺⼨。
5.基础断⾯详图主要表⽰基础各组成部分的、尺⼨、材料和等内容。
6.基本线宽组是指什么？7.在楼层结构平⾯图中，楼梯板的代号为( )A.LTBB.KBC.TBD.B8.在⼟⽊⼯程图中，画尺⼨线应采⽤的线型为( )A.细虚线B.细实线C.中实线D.中虚线9.材料图例表⽰( )A.⾃然⼟B.素⼟夯实C.三合⼟D.混凝⼟10. ⼯程上应⽤最⼴的图⽰⽅法为_________图。
多⾯投影11. 在某⼀张建施图中，有详图符号，其分⼦8的含义为_________。
详图编号12.⽤平⾏于正圆柱体轴线的平⾯截该⽴体，所截得的图形为_________。
矩形13.画出1-1剖⾯图14.常见建筑材料图例15. 根据钢筋混凝⼟梁的结构图，填写钢筋表。
16.该别墅的卧室、客厅、餐厅的朝向是向，若室外地坪标⾼为－0.450，则西南⾓的室外平台⽐室外⾼ mm,。
图中“上18级”表⽰由底层到需要18级。
补全细节①注全定位轴线的编号。
②注全所有需要的尺⼨。
（9处）17.补画俯视图18.已知形体的两⾯投影补画第三⾯投影。
19.已知形体的两⾯投影补画第三⾯投影。
20. 已知形体的两⾯投影补画第三⾯投影。
21.已知形体的两⾯投影补画第三⾯投影。
17.18.19.20. 21.22.画出1-1剖⾯图23. 补出形体的第三⾯投影24. 画出1-1剖⾯图25.楼梯的基本组成是什么？楼梯详图包括哪⼏种基本图样？楼梯由梯段、平台、拦杆及扶⼿组成。
楼梯详图包括楼梯平⾯图、踏步拦杆等详图。
工程制图期末复习
其他视图的选择
根据需要选择其他视图，如俯视 图、左视图、剖视图等，以补充 说明装配体结构和装配关系。
视图布置
合理布置视图，使各视图之间相 互补充，完整表达装配体的结构 和装配关系。
装配图的尺寸标注
总体尺寸
标注表示装配体外形轮 廓和总长、总高、总宽
的尺寸。
配合尺寸
标注表示零件间配合关 系的尺寸，如孔与轴的
几何作图
圆和圆弧的连接
掌握通过切点和半径作圆 的方法，能够完成圆和圆 弧的连接。
椭圆的绘制
了解椭圆的定义和性质， 掌握绘制椭圆的方法。
平面图形的作图
熟悉平面图形的分析方法 和作图步骤，能够准确绘 制出给定条件的平面图形。
02 零件图绘制
零件图的内容
零件的名称、材料和重量
标明零件的名称，如“法兰”、“轴承 ”等，注明其制造材料和重量。
配合尺寸。
相对位置尺寸
标注表示零件间相对位 置的尺寸，如轴承与箱
体的相对位置尺寸。
安装尺寸
标注表示将装配体安装 到其他机械或部件上所
需的尺寸。
装配图的技术要求及零件序号和明细栏
技术要求
01
注明对装配体的特殊要求，如装配精度、试验方法、使用注意
事项等。
零件序号
02
对每个零件进行编号，并在装配图中标注相应的序号。
保持图纸整洁
保持图纸的整洁和清晰，避免 涂改和模糊，确保图纸的可读 性和美观度。
及时反馈和沟通
在绘制过程中，遇到问题及时 与指导老师或同学沟通反馈，
寻求帮助和建议。
实践操作案例分析
1 2
案例一
绘制机械零件的三视图，并进行尺寸标注和文字 说明。
案例二
11月29号期末考试--建筑制图复习资料
1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?答案：一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2-3mm。
2、何为全剖面图？一般适用于什么情况？答案：全剖面图是用一个剖切面把物体整个切开后所画出的剖面图。
适用于一个剖切面剖切后就能把内部形状表示清楚的物体。
1、下列图中反映两直线垂直相交的是（ B ）。
A B C D2、找到与投影图相对应的几何体，并填写相应的编码。
(1)（ E ）(2)（）3、已知形体的主、俯视图，正确的左视图是（ C ）。
4、已知形体的主视图和俯视图，正确的左视图是（）。
5、已知形体的主、俯视图，判断正确的左视图是（ C ）。
6、已知形体的主、俯视图，正确的左视图是（）。
7、已知形体的主、俯视图，正确的左视图是（B）。
8、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是( A )。
二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。
2、建筑图中的尺寸除及以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、、、、。
4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α，则所产生的截交线的形状为。
5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示，@表示。
6、尺寸标注的组成、、、。
7、一套房屋施工图按其用途的不同可分为施工图、施工图、_____________施工图。
8、标高用于表示某一位置的高度，分为和两种。
三、作图题（共45 分）1、根据组合体的两个视图，补画第三视图。
（共17分）（1）（9分）（2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、试求正四棱锥被平面切割后的三面投影。
（10分）4、 试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
土木工程制图1
定位类问题解法
表5-1: 12种状况 公垂线：方法【3】
度量类问题解法
实长和倾角（直线）： 方法【1】（平行）
实形和倾角（平面）： 倾角：方法【4】（垂直实形投影） 实形：方法【5】（//积聚投影）
解题思路-坐标轴选择
平行线：表3.2 垂直线：表3.3 垂直面：表4.1 平行面：表4.2 定位类：表5.1
点、线、面综合问题-3
三、交点/交线 1.交点（直线-平面）：面积聚【1】 2.交线（平面-平面）：面积聚【1】
四、可见性 1.方位判别：面积聚=>前后关系 2.重影点判别：先碰到者不可见 3.交点/交线（可见）：可见与不可见的分界线 4.可见： (1)交线/交点、(2)轮廓
交线（点）问题
有限范围 先完整求交线（无限），在两者重叠范围取其
部分（实实在在的交线/交点）。 虚实线相反：1.同一面在交线两边相反
2.在交线同一边两个面相反 沿两个面的所有边线判别一圈：做到完整（闭
合线框） 重影线：作辅助线求交点：重影=共面=>相交 重影点：判别可见性=先碰到者不可见
一、柱锥特征（外轮廓绘制方法）
柱体（矩形）：底面反映形状，矩形轮廓+顶点 决定侧棱
土木工程制图-1
换面法 (1)
点的投影变换 作垂线 量距离（隔一个投影面量）
坐标轴的选择 【1】一般线->平行线: 在保留的面上画//轴 【2】平行线->垂直线: 垂直于实形投影 【3】一般线->垂直线: 【1】+【2】
换面法 (2)
【4】一般面->垂直面: 平行线->垂直线=【2】 【5】垂直面->平行面: 平行于积聚投影 【6】一般面->平行面: 【4】+【5】 一、平行于投影 二、垂直于实形投影
土木工程制图期末考试复习题及答案
土木工程制图期末考试复习题及答案一、单项选择题（本大题共16小题，每小题2.5分，共40分）1. 总平面图中，高层建筑宜在图形内右上角以（）表示建筑物层数。
A、点数B、数字C、点数或数字(正确答案)D、文字说明2. 雨棚应在（）中画出。
A、底层平面图B、标准层平面图(正确答案)C、顶层平面图D、屋顶平面图3. 建筑平面图中下方最里面一道尺寸线是表示（）。
A、建筑外轮廓的总尺寸B、房间定位轴线间的开间、进深尺寸C、墙段及门窗洞口等细部尺寸(正确答案)D、台阶、花池及散水等细部尺寸4. 索引符号为圆圈内的3表示（）。
A、详图所在的定位轴线编号B、详图的编号C、详图所在的图纸编号(正确答案)D、被索引的图纸的编号5. 结构施工图中的楼层框架梁代号为（）。
A、GLB、QLC、JLD、KL(正确答案)6. 在建筑施工图中，定位轴线用：（）。
A、虚线表示B、细实线表示C、双点画线表示D、细点画线表示(正确答案)7. 在房屋建筑中，散水的作用：（）。
A、保护房屋基础B、房屋四周的排水(正确答案)C、保护房屋墙面D、房屋周边的装饰8. 在钢筋混凝土结构图中，可见的钢筋用：（）。
A、粗实线绘制，线宽由钢筋直径确定B、中粗实线绘制C、用钢筋的实际投影表示D、粗实线绘制，线宽不表示钢筋粗细(正确答案)9. 在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。
右图所示的索引符号表示：（）。
A、5号详图画在2号图纸上(正确答案)B、2号详图画在5号图纸上C、2号和5号详图是相同的D、2号详图上附加的5号详图10. 在建筑施工图的总平面图中，右图所示的细实线图形表示：（）。
A、新建的建筑物B、原有的建筑物C、拆除的建筑物(正确答案)D、计划扩建的预留地或建筑物11. 在钢筋混凝土结构中，箍筋的作用是：（）。
A、起架立作用B、主要受力钢筋C、固定钢筋的位置并承受剪力(正确答案)D、分配荷载到受力钢筋12. 在右边的钢筋混凝土结构图中，2号钢筋为：（）。
土木《土木工程制图》期末考复习提纲
13土木工程《土木工程制图》期末考复习提纲一、名词解释：15%*2 每题3分4.5.1、11.2.2、11.3.1、12.1、13.2、13.3头、13.5头、13.6头、13.7.1、13.7.2二、填空题：20%*2 每空1分1.6、2.1.3、2.1.5、3.2.4、13.1.3、13.4.1、13.7头、13.7.1、13.8.4、14.1.2、14.2.1三、判断题：10%*2 每题2分全课程，没范围。
四、画法几何作图题：25%*2（一）、判断题：1.已知物体的V、H面投影图，下边的四个W投影图，哪一个是正确的。
(a) (b) (c)(d)2. 已知带有圆柱孔的球体的四组投影，正确的画法是那一组。
3. 已知立体的V、H图，下边的四个W图，哪一个是正确的。
4.判断下列两直线的相对几何关系。
5.判断平面与平面的关系。
6.判断直线与平面的关系。
7．判断两直线的相对位置关系。
8．下图中的四边形是否为平面图形？9．判断平面与平面是否平行？判断题答案：1.（C）2.（C）3.（B）4.5.6.7、相交 8、不是一平面图形 9、不平行（二）、作图题：1.求作直线AB与平面DEF的交点，并判明直线AB的可见性。
（8分）a′e′f′d′b′a fde b2. 根据已知投影，补全平面四边形ABCD的水平投影。
（8分）3.绘制1-1剖面图、2-2断面图（14分）.三明学院 系 班 姓名 座号 .4. 作正等测图（10分）5. 补绘形体的H面投影（14分）6. 过点M作一条与平面ABC平行的正平线。
（6分）7.过点M作平面与直线AB平行，与平面△CDE垂直。
（6分）8.求直线与平面图的交点，并区分可见性。
（10分）.9.完成四棱柱被截切后的水平及侧面投影。
（13分）10. 补绘第三视图。
（15分）11. 在指定位置绘出下面构件的1-1和2-2断面图。
（10分）12.求点M到直线AB的距离MN。
（6分）13.已知BC为四边形ABCD平面内的水平线，完成四边形的正面投影。
1习题1土建工程制图
第一章习题一、简答1. 什么是比例？有几种类型？1. 图样上将图中图形与其实物相应要素的线性尺寸之比称为比例。
比例有三种，即原值比例，比值为1：1，放大比例，比值大于1，缩小比例，比值小于1。
2. 一个完整的尺寸，所包含的四个尺寸要素是什么？简述其要求是什么？2. 一个完整的尺寸应包含的四个基本要素是：尺寸界线，尺寸线，尺寸起止符号和尺寸数字。
其中尺寸界线画细实线，一般从被标注线段垂直引出。
尺寸线画细实线，与被标注的线段平行并与尺寸界线相交但不能超出界线。
尺寸起止符号可采用箭头和中粗斜短线，尺寸数字一般写3.5号字。
3. 尺寸标注的基本规则是什么？3.尺寸标注的基本规则是什么？1）图样中所注尺寸单位是 mm 时，不注代号，否则必须注明单位代号或名称。
2）图样中所注的尺寸数值是形体真实大小，与绘图比例及准确度无关。
3）每一尺寸在图样中一般只标注一次。
4. 制图国家标准中的基本内容有哪些？4. 制图国家标准中的基本内容有哪些？制图标准中包括图纸幅面、字体、图线、比例、尺寸标注、专用符号、代号、图例、图样画法（包括投影法、规定画法、简化画法等）、专用表格，这些都是各类工程图样必须统一遵守的内容。
二、填空5. 国家标准的代号是（ GB ）。
6. 国家标准中规定字体号数代表字体的（高度）。
7. 比值为1的比例，称为（原值）比例；比值小于1的比例，称为（缩小）比例。
8. 图样中所注的尺寸应该是形体的（真实）大小，与绘图比例及准确度无关。
9. 标注直径尺寸时，必须在尺寸数字前加（Φ），半径尺寸数字前加（R ）。
10. 试解释代号GB/T 50001——2001的含义：GB ——国家标准 T ——推荐50001 ——标准被批准的顺序号 2001——标准发布的年份11. 标题栏应布置在图纸的右下角，边框画（粗实线）。
12. 标注尺寸时，尺寸线画（细实线）。
13. 技术图样上粗线、中粗线和细实线的宽度比率为（ 4：2：1 ）。
土建工程制图复习题.docx
《土建工程制图》复习题-、名词解释1、 中心投影法2、 剖面图3、 建筑施工图4、 G B/T50001—20015、投影法6、 建筑平而图7、 平而内最人斜度线8、 素线法二、问答题1、何谓正投影法？正投影主要有哪些基本特性？2、说明剖血图与断面图的界同点。
3、简述建筑结构图包含的主婆内容。
4、直线上的点的投影特性是什么？在投影中如何判别 点是否在直线上？5、如何标注组合体尺寸？6、简要说明下列图样屮编号为①②③钢筋的直 径、数量及作用。
L-2940 7、何谓截交线？简述如何绘制平面体的截交线？ 8、简述阅读组合体视图的基本思维。
9、 什么是相贯线？相贯线具有哪些性质？ 10、什么是形体分析法？其要点是什么？ 11、什么是 组合体？组合体有哪儿种组合形式？ 12、剖视图如何形成的？如何表示剖视图？ 13、在由 砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图屮，完成：(1) 画出砖及混凝土图例。
(2) 大放脚高度。
注出基础底面的标高，注出室外地面的标高-0. 800米，室内地面标高60. 000 米。
TLT1：252700 %]]『30120《土建工程制图》复习题参考答案一、名词解释1、中心投影法:投射中心距投彩面有限远,投射线汇交于投射中心的投影法。
2、剖而图：假想用剖切而在形体的适当位置将形体剖开，移去剖切而与观察者之间的部分形体，把原来不町见的内部结构变为对见，将剩余的部分投射到投彫面上，形成的投彫图。
3、建筑施工图：建筑施工图主要反映房屋的整体情况和各构件间的材料联结及构造关系的图样。
4、GB/T50001—2001： GB/T表示推荐性国标；标准号50001《房屋建筑制图统一标准》，2001 标准颁布吋间。
5、投影法：我们使投射线通过点或形体，向选定的投影而投射，并在该而上得到投影的方法。
6、建筑平而图：用假想的水平剖切面经建筑物的门、窗洞口处将房屋剖开，将剖切面以下的部分向卜•投射而得到的水平剖面图。
土木工程制图复习资料
土木工程制图复习资料1、(工程图样)就是工程界的技术语言。
2、图纸幅面称为(图幅)3、A3,A4图纸的幅面尺寸b×l,a及c值;(课本第1页)4、标题栏,会签栏定义(课本第2～3页)5.6种线形:实线,虚线,单点长划线,双点长划线,折断线,波浪线。
3种线宽:粗线,中粗线,细线。
6.若粗线为b,中粗线为0、5b,细线为0、25b、7、字体规格大小(见书中第4页)8、比例的定义(第5页)9、组成尺寸的4各部分(书中第6页)10、尺寸界线,尺寸线及尺寸界线的要点(第6～7页)11、在土木工程图上,除标高及总平面图以米为单位外,其她尺寸必须以毫米为单位、12、坡度的三种表示方法:百分比法,比例法,直角三角形法。
13、任意列举五种手工绘图的常用工具或仪器(第9页)14、6种基本视图如下:正立面图,左侧立面图,背立面图,平面图,底面图,右侧立面图。
15、3种辅助视图:斜视图,局部视图,镜像视图。
16、形体分析的定义(第23页)17、组合体尺寸包括那三类并分别解释(第28页)18、简述剖面图与断面图的区别(第36页)19、简答什么叫全剖面图,什么叫半剖面图(第38～39页)20、建筑施工图包括什么(第47页)21、结构施工图包括什么(第47页)22、建筑施工图上的尺寸分为:总尺寸,定位尺寸,细部尺寸三种。
23、(定位轴线)就是用来确定建筑物主要结构及构件位置的尺寸基准线。
24、在建筑平面图上编号的次序就是横向自左向右用(阿拉伯数字)编写,竖向自下向上用(大写拉丁字母)编写。
25、标高符号用(细实线)绘制,符号中三角形为(等腰直角三角形)标高尺寸单位为(米),注写到小数点后(3)位。
26、图样中的某一局部或构件如需另见详图,应以(索引符号)索引,在所画详图上加注(详图符号)。
27、索引符号与详图符号的表示方法(见书中第50页)。
28、指北针应在(底层平面图)中画出29、(建筑立面图)就是房屋不同方向的立面正投影图。
工程制图期末总复习
P61-(2)
P62-(3)
P图
移出断面图
简化画法——肋板
第六章 标准件和常用件
基本要求： (P107-114) 了解螺纹的规定画法和标记， 掌握螺纹紧固件的规定画法和标记， 了解键、轴承、齿轮的规定画法。 知识点： 内、外螺纹及旋合时的规定画法 螺纹的标记 轴承的规定画法、齿轮啮合的规定画法
第三章 基本体
基本要求： (P42-64) 掌握平面立体的投影方法、基本立体的投 影方法、立体表面上取点和线的方法、截 交线和相贯线画法。
知识点： 基本体投影特征 平面与基本体（投影中的特征斜线） 基本体与基本体（相贯线——“三通”）
基本体截切——积聚性斜线
回转体被截切
a’
a”
例 完成圆柱切
知识点： 形体分析法、线面分析法 特征视图 线条、线框
P43-2
P47-(7)
P47-(8)
P50-(13)
P52-(17)
P52-(18)
P57-(1)
P58-(2)
P49-(11)
P49-(12)
P51-(15)
P51-(16)
第五章 图样画法
基本要求： (P89-105) 掌握视图的画法、剖视图的画法、断面图 的画法，了解其他规定画法和简化画法。
图线型式
粗实线
细实线 虚线 点画线
图线宽度 图线应用
b = 0.7~1.0 mm 可见轮廓线
约b/2 约b/2 约b/2
尺寸线、剖面线等 不可见轮廓线 轴线、对称中心线
土建工程制图(复习资料)
网教《土建工程制图》复习题一、填空题：1．剖面图的种类主要有：剖面图；剖面图；剖面图三种。
2.在组合体投影图中的图线，一般表示：的投影；的投影；的投影等。
3．正面投影在工程制图中则分别称为、水平投影称为、侧面投影称为。
4.在钢筋混凝土结构图中的Φ8@200，其中Φ表示，@表示。
5．定位轴线定位轴线是确定房屋的基线，定位轴线用线绘制，在线的端部采用线画一直径为8~10mm的圆。
6.在工程图中，中心线、轴线要用________线表示。
可见轮廓线用_________线表示。
尺寸线________线表示。
二、简答题：1．何谓全剖面图，它主要适用于哪些场合？2．简述在建筑平面图中如何标注门窗？3．三面投影图必须满足的投影关系是什么？4．简述运用形体分析法读图的步骤。
5．何谓全剖面图，它主要适用于哪些场合？6．简述标注尺寸的基本要求7．简述建筑立面图中线型的用法。
8．建筑立面图尺寸标注包括哪些内容？9．根据所学的知识，试阐述读图和画图的相互关系。
三、绘图题：1．已知圆锥的两个投影和圆锥面上点A、B的正面投影和点C水平投影，试作圆锥的侧面投影和点A、B和C的其余两个投影。
土建工程制图复习题2．如图所示，已知，平面图形的正面投影和水平投影，试完成该平面图形侧面投影。
3．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。
4．试绘制1—1断面图和2—2剖面图。
5．已知八棱柱被截切后的正面投影和侧面投影，试完成其水平投影。
6．读懂下列投影图，试将正面投影图绘制为全剖视图。
──*─*─*─*─*─以下内容为答案─*─*─*─*─*──一、填空题：1．全剖面图；局部剖面图；半剖面图。
2.两个相邻面交线；曲面外形线；平面或曲面的积聚投影。
3．线段实长，实形性。
4．正立面图(或主视图) ；平面图（俯视图）；左侧立面图(或左面图)。
5.钢筋等级、直径；间距。
6．房屋主要的墙、柱和其他承重构件位置以及标注尺寸；细点画；细实线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《土建工程制图》资料学术实践部专用一、名词解释1.图样：2.形体分析法：3.剖面图：4.断面图：5.建筑施工图：6.结构施工图：7.混凝土、钢筋混凝土：8.配筋图：9.梁平法施工图：二、知识应用1.断面图主要分为两类：图和图。
2.施工图可分为、、。
3.工程上常用的图示方法有：、、标高投影法和透视投影法。
4.组合体的三视图中，应标注如下三种尺寸：尺寸、尺寸、尺寸。
5.基础断面详图主要表示基础各组成部分的、尺寸、材料和等内容。
6.基本线宽组是指什么？7.在楼层结构平面图中，楼梯板的代号为( )A.LTBB.KBC.TBD.B8.在土木工程图中，画尺寸线应采用的线型为( )A.细虚线B.细实线C.中实线D.中虚线9.材料图例表示( )A.自然土B.素土夯实C.三合土D.混凝土10. 工程上应用最广的图示方法为_________图。
多面投影11. 在某一张建施图中，有详图符号，其分子8的含义为_________。
详图编号12.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形13.画出1-1剖面图14.常见建筑材料图例15. 根据钢筋混凝土梁的结构图，填写钢筋表。
16.该别墅的卧室、客厅、餐厅的朝向是向，若室外地坪标高为－0.450，则西南角的室外平台比室外高 mm,。
图中“上18级”表示由底层到需要18级。
补全细节①注全定位轴线的编号。
②注全所有需要的尺寸。
（9处）17.补画俯视图18.已知形体的两面投影补画第三面投影。
19.已知形体的两面投影补画第三面投影。
20. 已知形体的两面投影补画第三面投影。
21.已知形体的两面投影补画第三面投影。
17.18.19.20. 21.22.画出1-1剖面图23. 补出形体的第三面投影24. 画出1-1剖面图25.楼梯的基本组成是什么？楼梯详图包括哪几种基本图样？楼梯由梯段、平台、拦杆及扶手组成。
楼梯详图包括楼梯平面图、踏步拦杆等详图。
26.建筑剖面一般应标出剖切到部分的__________尺寸和____________。
在建筑剖面图中应补充标注出房屋内部的一些标高，如_____________________________________________________________________________________等。
27.结构平面图是表示建筑物__________________________________________的图样。
楼层结构平面图是采用楼面上方的一个_____________________来表示。
28.基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。
29.钢筋混凝土是由_______________________________复合材料。
钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。
30.尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。
31.标注坡度应加坡度符号，该符号为________，也可用___________的形式标注。
26、标志、标高、梁、楼地面、楼梯平台27、承重构件的布置、类型和数量或钢筋的配置；假想剖切面的水平投影。
28、条形、独立29、钢筋和混凝土组成、抗拉和抗压强度高、拉力、压力30、数字、图线、近、10mm31、单面箭头、直角三角形32.根据矩形楼面梁的立面图和钢筋详图，完成：（1）画出1-1、2-2断面图。
（2）标注钢筋编号。
（3）标注钢筋尺寸（根数、等级和直径）。
1-12-233.回答问题：①建筑总平面图的常用比例为______________。
它主要表示____________________________等内容。
②建筑物层数在总平面图中，一般标注在建筑物的_______位置，该总平面图中新建建筑为______层，图中虚线框表示____________建筑，带×细线框表示____________建筑。
新建建筑的东侧为________路。
③图中左上角带数字的曲线为___________，它主要用来表示___________。
④图中风玫瑰可见，该地区常年风向主要是__________风。
1：500、新建房屋的平面形状、位置、朝向及与周围地形、地物的关系等。
右上角、两、计划扩建的、拆除的、朝阳路、等高线、地形标高西北34.何为建筑详图？建筑详图有哪几种常用图样？剖面图与断面图有何不同？建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形。
建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。
剖面图不仅需画出剖切面位置的图形，而且要画出剖切面后面沿剖视方向可见的物体轮廓线；而断面图只需画出剖切面位置的断面图形。
35.钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有________________________________；板内有____________________________。
36.建筑结构按使用的材料不同，可分为___________、__________、___________。
37.结构施工图主要表达结构设计的内容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有____________________________________________________。
38.由混凝土和钢筋两种材料构成的构件，称为__________构件。
钢筋按其强度和品种分为不同等级，其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______。
39.建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。
40.总平面图是用来表示整个建筑基地的总体布局,包括______________________________________________________________________________等情况。
《国家制图标准》规定：总平面图的常用比例应为_________，________，________。
41.总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。
42.建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。
35.受力筋、架立筋、箍筋、受力筋、分布筋36.钢筋混凝土结构、钢结构、混合结构37.钢筋混凝土、Φ、Φ38.承重构件、基础图、结构平面图、构件详图、楼梯结构详图39.米、两、毫米、米40.新建房屋的位置、朝向及周围环境的情况、1：500、1：1000、1：2000。
41.右上角、点数、数字42.房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨蓬等部分的材料和做法。
43.图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2-3mm。
44.在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（1）画出砖及混凝土图例。
（2）注出大放脚高度。
注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高 0.000米。
常见错误45.梁、柱平面整体表示法制图中有哪些表示方法？梁：平面注写方式是在梁平面布置图上分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。
平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
梁集中标注的内容为四项必注值和一项选注值，它们分别是：（1）梁编号梁编号为必注值，编号方法如表所示。
（2）梁截面尺寸梁截面尺寸为必注值，用b×h表示。
当有悬挑梁，且根部和端部的高度不相同时，用b×h1/h2表示。
（3）梁箍筋梁箍筋为必注值，包括箍筋级别、直径、加密区与非加密区间距及支数。
（4）梁上部贯通筋和架立筋根数（5）梁顶面标高高差此项为选注值。
梁顶面标高高差是指相对于结构层楼面标高的高差值。
截面注写方式是在分标准层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。
如图所示。
在截面配筋图上注写截面尺寸b×h、上部筋、下部筋、侧面筋和箍筋的具体数值时，其表达方式与平面注写方式相同。
柱：列表注写方式是在柱平面布置图上分别在同一编号的柱中选择一个截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式表达柱平法施工图。
柱表注写的内容有：（1）注写柱编号柱编号由类型编号和序号组成，编号方法如表所示。
（2）注写各段柱的起止标高自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。
（3）注写截面尺寸b×h及轴线关系的几何参数代号b1、b2和h1、h2的具体数值须对应于各段柱分别注写。
（4）注写柱纵筋包括钢筋级别、直径和间距，分角筋、截面b边中部筋和h边中部筋三项。
图是柱平法施工图列表注写方式示例。
柱平法施工图截面注写方式是在分标准层绘制的柱平面布置图的柱截面上分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式表达柱平法施工图。
柱的编号方法如表9.6所示。
图是柱平法施工图截面注写方式示例。
梁平法施工图在平面布置图上采用平面注写方式或截面注写方式表达。
1．平面注写方式平面注写方式(图8．32)是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标准与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工时，原位标注取值优先。
1)梁编号。
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项按顺序排列组成。
例如，KL7(5A)表示第7号框架梁，5跨，一端有悬挑，其中(XXA)表示梁一端有悬挑，(XXB)表示梁两端有悬挑，悬挑不计入跨数。
