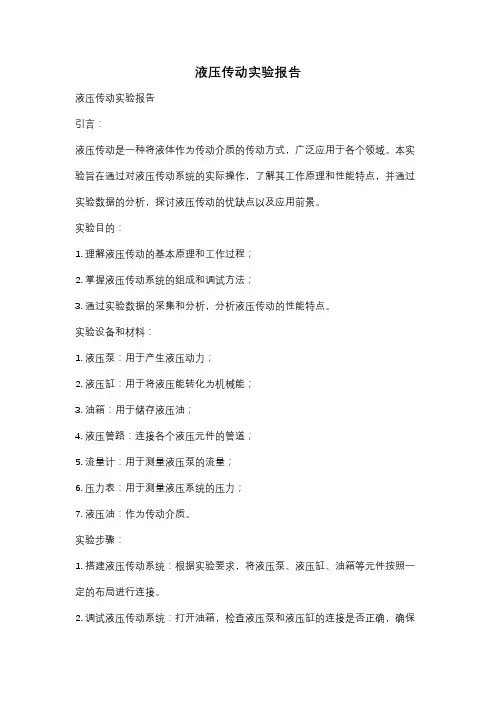

液压传动实验报告液压传动实验报告引言：液压传动是一种将液体作为传动介质的传动方式，广泛应用于各个领域。
本实验旨在通过对液压传动系统的实际操作，了解其工作原理和性能特点，并通过实验数据的分析，探讨液压传动的优缺点以及应用前景。
实验目的：1. 理解液压传动的基本原理和工作过程；2. 掌握液压传动系统的组成和调试方法；3. 通过实验数据的采集和分析，分析液压传动的性能特点。
实验设备和材料：1. 液压泵：用于产生液压动力；2. 液压缸：用于将液压能转化为机械能；3. 油箱：用于储存液压油；4. 液压管路：连接各个液压元件的管道；5. 流量计：用于测量液压泵的流量；6. 压力表：用于测量液压系统的压力；7. 液压油：作为传动介质。
实验步骤：1. 搭建液压传动系统：根据实验要求，将液压泵、液压缸、油箱等元件按照一定的布局进行连接。
2. 调试液压传动系统：打开油箱，检查液压泵和液压缸的连接是否正确，确保系统无泄漏。
然后，启动液压泵，观察液压缸的运动情况。
3. 测量液压泵的流量：将流量计连接到液压泵的出口处，记录流量计的读数。
通过改变液压泵的转速，测量不同工况下的流量。
4. 测量液压系统的压力：将压力表连接到液压系统的关键部位，记录压力表的读数。
通过改变液压泵的转速和液压缸的负载，测量不同工况下的压力。
5. 数据分析：根据实验数据，绘制流量-转速曲线和压力-负载曲线，并进行数据分析，探讨液压传动系统的性能特点。
实验结果与讨论：通过实验数据的分析，我们可以得到液压传动系统的流量-转速曲线和压力-负载曲线。
从流量-转速曲线可以看出，随着转速的增加，流量也相应增加，但增速逐渐减小。
这是因为液压泵在高转速下，容积效率逐渐降低，导致流量增加的速度减慢。
而从压力-负载曲线可以看出，随着负载的增加，压力也相应增加，但增加速度逐渐减小。
这是因为液压系统在高负载下，泄漏损失和内部摩擦损失逐渐增加，导致压力增加的速度减慢。
结论：通过本次实验，我们深入了解了液压传动的工作原理和性能特点。
液压传动认知实验报告

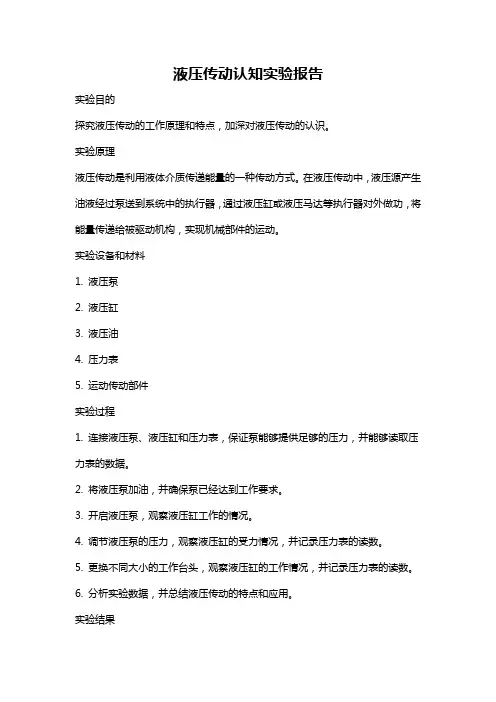

液压传动认知实验报告实验目的探究液压传动的工作原理和特点，加深对液压传动的认识。
实验原理液压传动是利用液体介质传递能量的一种传动方式。
在液压传动中，液压源产生油液经过泵送到系统中的执行器，通过液压缸或液压马达等执行器对外做功，将能量传递给被驱动机构，实现机械部件的运动。
实验设备和材料1. 液压泵2. 液压缸3. 液压油4. 压力表5. 运动传动部件实验过程1. 连接液压泵、液压缸和压力表，保证泵能够提供足够的压力，并能够读取压力表的数据。
2. 将液压泵加油，并确保泵已经达到工作要求。
3. 开启液压泵，观察液压缸工作的情况。
4. 调节液压泵的压力，观察液压缸的受力情况，并记录压力表的读数。
5. 更换不同大小的工作台头，观察液压缸的工作情况，并记录压力表的读数。
6. 分析实验数据，并总结液压传动的特点和应用。
实验结果通过实验观察和数据记录，我们可以得到以下结果：1. 液压泵提供的压力越高，液压缸的工作能力越强。
2. 更换较大的工作台头会导致液压缸需要更高的压力才能够产生相同的推力。
实验分析根据实验结果，我们可以得出以下结论：1. 液压传动具有较大的输出力和输出扭矩，可以满足大部分机械系统需要。
2. 液压传动具有良好的动态性能，输出力和输出扭矩的变化能够较快地响应输入信号的变化。
3. 液压传动具有传递能量平稳、无冲击的特点，运行平稳可靠。
4. 液压传动的能源消耗相对较低，节能效果良好。
5. 液压传动应用广泛，在机械制造、冶金、石油等领域具有重要地位。
实验总结通过本次液压传动认知实验，我们更加深入地认识了液压传动的工作原理和特点。
液压传动的优势使其在工程上有着广泛的应用，能够满足各类机械系统的需求，具有重要的实用价值。
同时，我们也认识到液压传动的合理调节和维护对于保证系统正常运行至关重要，需要在实际应用中加以注意。
参考资料- 张立华, 刘庆东. 液压传动与控制[M]. 黄冈: 黄冈师范学院出版社, 2002.- 李云东, 张韶骏. 液压传动及控制[M].北京: 科学出版社, 2006.。
液压传动全实验报告

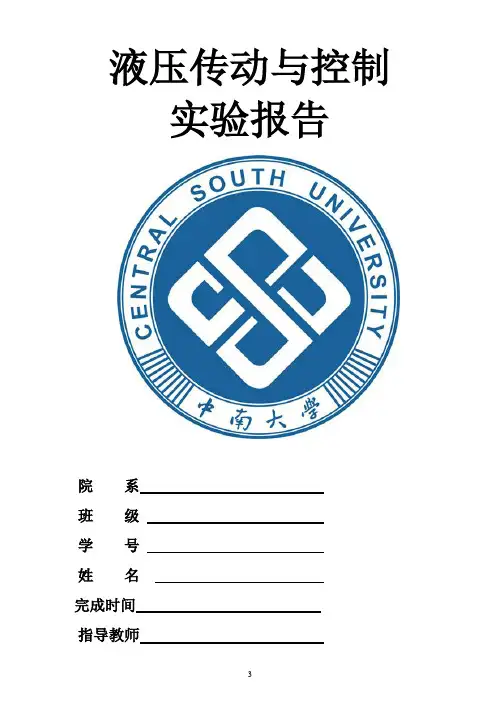

液压传动与控制实验报告院系班级学号姓名完成时间指导教师一、不可压缩流体恒定流动总流伯努利方程液体流动时的机械能，以位能、压力能和动能三种形式出现，这三种形式的能量可以互相转换，在无流动能量损失的理想情况下，它们三者总和是一定的。
伯努利方程表明了流动液体的能量守恒定律。
对不可压缩流体恒定流动的理想情况，总流伯努利方程可表示为：2211122212p P z z C g 2g g 2gαυαυ++=++=ρρ (C 为常数)对实际液体要考虑流动时水头损失，此时方程变为：2211122212f12p p z z h g 2g g 2g-αυαυ++=+++ρρ2f1h -为1、2两个过流断面间单位重量流体的水头损失。
在国际单位制中，上述各量的单位为：z 1、z 2 (m) ；1p 、2p (Ｐａ) ； 3 (kg /m )ρ ； g 2(m /s ) ；1υ、2υ (m / s ) ； f12h - (m) ；12 αα、（动能修正系数，无量纲）一） 实验目的1.验证流体恒定流动时的总流伯努利方程；2.进一步掌握有压管流中，流动液体能量转换特性；3.掌握流速、流量、压强等动水力学水流要素的实际量测技能。
二）实验原理实际流体在做稳定管流时的总流伯努利方程为：表示所选定的两个过流断面之间的单位重量流体的水头损失。
选测压点⑴～⒁，从相应各测压管的水面读数测得值，并分别计算各测点速度水头，并将各过流断面处的与相加，据此，可在管流轴线图上方绘制出测压管水头线P-P和总水头线E-E。
三）实验方法和步骤1．选择实验管B上的⑴～⒁十四个过流断面，每个过流断面对应有一根测压管。
2．开启水泵。
使恒压水箱溢流杯溢流，关闭节流阀31后，检查所有测压管水面是否平齐(以工作台面为基准)。
如不平，则应仔细检查，找出故障原因(连通管受阻、漏气、有气泡) ，并加以排除，直至所有测压管水面平齐。
3．打开节流阀31，观察测压管○1～○14的水位变化趋势，观察流量增大或减小时测压管水位如何变化。
液压传动实验报告

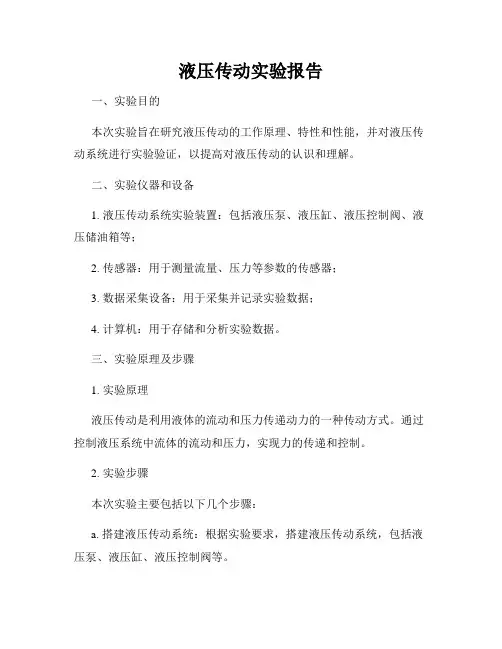

液压传动实验报告一、实验目的本次实验旨在研究液压传动的工作原理、特性和性能，并对液压传动系统进行实验验证，以提高对液压传动的认识和理解。
二、实验仪器和设备1. 液压传动系统实验装置：包括液压泵、液压缸、液压控制阀、液压储油箱等；2. 传感器：用于测量流量、压力等参数的传感器；3. 数据采集设备：用于采集并记录实验数据；4. 计算机：用于存储和分析实验数据。
三、实验原理及步骤1. 实验原理液压传动是利用液体的流动和压力传递动力的一种传动方式。
通过控制液压系统中流体的流动和压力，实现力的传递和控制。
2. 实验步骤本次实验主要包括以下几个步骤：a. 搭建液压传动系统：根据实验要求，搭建液压传动系统，包括液压泵、液压缸、液压控制阀等。
b. 进行系统检漏：确保液压传动系统的密封性和可靠性，排除系统中可能存在的漏油问题。
c. 测量液压传动系统参数：利用传感器对液压传动系统中的流量、压力等参数进行测量，并记录实验数据。
d. 进行系统性能测试：通过控制液压传动系统中的阀门和泵的工作状态，进行系统性能测试，如力的传递、速度的调节、动力输出等。
e. 分析实验数据：将实验过程中记录的数据进行整理和分析，探讨液压传动系统的特性和性能。
四、实验结果与分析通过实验过程获得的数据可以计算液压传动系统的工作效率、力的传递比例以及系统的响应时间等指标，并与理论值进行比较和分析，从而评估和改进液压传动系统的性能。
五、实验总结本次实验通过实际操作和数据测量，对液压传动系统的工作原理和性能有了更加深入的理解。
同时也发现了液压传动系统中存在的问题和不足之处，并提出了相应的改进建议，以期进一步提高液压传动系统的效率和可靠性。
六、参考文献[1] XX. 液压传动系统原理与设计[M]. 北京：机械工业出版社，20XX.[2] XX. 液压与气动技术[M]. 北京：高等教育出版社，20XX.七、致谢在此，特别感谢实验设备的提供和实验指导老师的辛勤工作，使本次实验得以圆满完成。
液压传动实验报告
实验一液压元件模型拆装实验1.实验目的（1）熟悉液压泵、液压阀等的结构组成；（2）掌握各液压泵以及液压阀的工作原理及其作用和特点；2．实验器材齿轮泵、叶片泵、柱塞泵等各种液压泵；直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、电磁换向阀、手动换向阀、行程阀等各种液压阀；固定扳手、活动扳手、内六角扳手、卡钳、十字起、一字起。
3．实验内容（一）外啮合齿轮泵拆装分析（1）结构组成泵体、前、后泵盖、主动轴、从动轴、齿轮（2）工作原理两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增大，经吸油口吸油。
（3）拆装步骤拆除螺栓——取出定位销——打开泵盖——取出齿轮和轴——分离齿轮和轴（4）主要零件分析齿轮：一对几何参数完全相同的齿轮、齿宽为B、齿数为z主动轴：对齿轮起定位作用，将电能转化能机械能（5）职能符号（二）先导式溢流阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理液体压力达到先导阀的调定压力时，先导阀阀芯打开，液流流过主阀中的阻尼孔，使主阀上下两端形成压差，主阀阀口开启，开始溢流，此时液流阀进口压力基本上为定值。
（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把进口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号（三）先导式减压阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把出口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号实验二顺序动作回路实验1.实验目的（1）了解顺序动作回路的构成和特点。
液压传动系统实验指导书
实验一节流调速回路性能实验1实验目的通过对节流阀进口节流调速和出口节流调速两种调速回路的实验，得出它们的调速回路特性曲线，并分析比较它们的调速性能。
（速度-负载特性和功率性能）2实验装置RCYCS-B液压综合测试实验台，秒表。
3实验内容及原理节流调速回路是由定量泵、流量控制阀、溢流阀和执行元件等组成，它通过改变流量控制阀阀口的开度，即通流截面积来调节和控制流入或流出执行元件的流量，以调节其运动速度。
节流调速回路按照其流量控制阀安放位置的不同，分为进口节流调速、出口节流调速和旁路节流调速三种。
图1-1 进油节流调速回路原理图图1-2回油节流调速回路原理图在加载回路中，当压力油进入加载液压缸右腔时，由于加载液压缸活塞杆与调速回路工作液压缸的活塞杆将处于同心位置直接对顶，而且它们的缸筒都固定在工作台上，因此工作液压缸的活塞杆受到一个向左的作用力（负载F L），调节溢流阀Ⅱ可以改变F L的大小。
在调速回路中，工作液压缸的活塞杆的工作速度v与节流阀的通流面积α、溢流阀调定压力P1（定量泵供油压力）及负载F L有关。
而在一次工作过程中，α和P1都预先调定不再变化，此时活塞杆运动速度v只与负载F L有关。
v与F L之间的关系，称为节流调速回路的速度负载特性。
α和P1确定之后，改变负载F L的大小，同时测出相应的工作液压缸活塞杆速度v，就可测得一条速度负载特性曲线。
4实验步骤a.根据液压原理图在实验台上将回路连接好。
b.按下定量泵启动按钮启动定量泵，调节溢流阀Ⅰ手柄，缓慢旋紧，通过观察压力表P1将定量泵的出口压力调节到3.5-4MPa。
c.按下变量泵启动按钮启动变量泵，调节溢流阀Ⅱ手柄，缓慢旋紧，通过观察压力表P3将变量泵的出口压力调节到0.5MPa。
d.按下按钮Y1和Y2 ,可分别伸出工作缸和加载缸，反复控制两个油缸前进或后退几次，观察缸杆的运动是否正常。
e.将工作缸退回，按下按钮Y2，将加载缸伸出顶到工作缸，在加载缸运行过程中，通过观察压力表P4，记录加载缸工作腔压力值。
最新液压传动实验报告.
最新液压传动实验报告.
在本次实验中，我们对液压传动系统的性能进行了全面的测试和分析。
实验的主要目的是验证液压传动在不同工况下的效率、稳定性以及响
应速度。
实验设备包括一个闭环液压系统，由液压泵、阀门、执行元件（液压缸）、传感器和控制器组成。
实验过程中，我们首先对系统进行了预热，确保液压油温度稳定在预定范围内，以消除温度对实验结果的潜
在影响。
在效率测试方面，我们通过改变液压泵的流量和压力，记录了系统在
不同负载下的输出功率和能耗。
数据显示，在中等负载下，系统达到
了最高的能量转换效率。
我们还观察到，在高负载或低负载极端条件下，效率有所下降。
稳定性测试主要通过突然改变负载和流量来评估系统对干扰的抵抗能力。
实验结果表明，液压系统能够在短时间内适应这些变化，且在大
部分情况下能够快速恢复到稳定状态。
响应速度测试是通过测量系统从一个稳态转换到另一个稳态所需的时
间来完成的。
我们发现，系统的响应速度受到液压缸尺寸、油液粘度
和控制器设定的影响。
通过优化这些参数，可以显著提高系统的动态
响应。
最后，我们还对液压系统的故障诊断和维护进行了研究。
通过分析液
压油的污染程度、系统的压力和温度监测数据，我们能够预测潜在的
故障并及时进行维护，从而延长系统的使用寿命。
综上所述，本次实验报告提供了液压传动系统在不同工况下的性能数据，为液压系统的优化设计和维护提供了科学依据。
未来的工作将集中在进一步降低能耗、提高系统稳定性和响应速度上。
观察并分析液压传动系统的组成实验报告
观察并分析液压传动系统的组成实验报告液压传动系统是利用液体作为能量传递媒介的一种传动方式。
它具有传递效率高、传动力矩大、反应灵敏等优点，广泛应用于工程机械、航空航天和工业生产等领域。
下面是对液压传动系统的组成进行观察和分析的实验报告。
实验目的：1.了解液压传动系统的组成和工作原理；2.观察不同组件的工作状态和相互作用；3.掌握液压传动系统的调试方法和故障排除技巧。
实验原理：液压传动系统主要由液压泵、液压执行器、液压缸、液压阀等组件组成。
其中，液压泵负责将液体压力能源转化为机械能，液压执行器将压力能转化为位移或力，液压阀用于控制液路的开关和流量等。
实验步骤：1.搭建液压传动系统实验装置；2.首先观察液压泵的工作情况，注意观察泵的转速、压力和流量等参数。
通过观察发现，液压泵的转速越高，液压系统的输出效果越好；3.接下来观察液压执行器的工作情况，注意其位移和力等参数的变化。
液压执行器可以将液压能转化为机械能，实现工作机构的运动；4.最后观察液压阀的工作情况，注意该组件在控制液路的开闭和流量调节方面的作用。
液压阀可以根据控制信号的变化，实现多种工作方式和动作序列。
实验结果：通过观察和记录实验数据，我们可以发现液压传动系统的各个组件之间相互配合，完成了液压能的传递和转化。
在液压泵的作用下，液体被加压并输送到液压执行器，然后通过液压执行器的工作，实现了工作机构的运动。
液压阀则起到控制和调节作用，通过改变液压系统的工作状态，实现不同的功能和动作。
实验总结：液压传动系统具有传递效率高、传动力矩大、反应灵敏等优点，可以广泛应用于各个领域。
在实际应用中，我们需要根据具体的工作条件和要求，选择合适的液压泵、液压执行器和液压阀等组件，搭建出稳定可靠的液压传动系统。
实验过程中，我们需要注意观察各个组件的工作状态和相互作用，及时发现和解决问题，确保液压传动系统的正常运行。
总之，通过本次实验，我们对液压传动系统的组成和工作原理有了更深入的了解，同时也掌握了液压传动系统的调试方法和故障排除技巧。
液压传动实验报告
液压传动实验报告 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】液压传动实验报告实验课程：液压传动学生姓名：学号：专业班级：实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解。
并能对液压泵的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。
四、思考题实验报告作业1．齿轮泵为什么不能输出高压油首先要明白一个原理：压力取决于负载，再次判断你的系统:1.系统空负载2.溢流阀卡死而不能加载3.泵内泄过大，建立不起压力。
齿轮泵由于泄露较大（主要是齿轮泵端面密封长度变短，端面泄露约占齿轮总泄露的75%-80%）同时因存在径向不平衡力，所以一般齿轮泵压力不易提高。
2．叶片泵与齿轮泵相比，有何特点叶片泵本身的缺点就是吸油不良好，没有齿轮泵吸油性好。
但是叶片泵压力要比齿轮泵要高，还有比齿轮泵输出的油液平稳，脉动小。
叶片泵对油的要求也要比齿轮泵要高，一般进口的泵都是用机油的。
齿轮泵、叶片泵、最大的区别是结构特点不一样。
齿轮泵的优点结构简单，维护方便，使用寿命长，相对于其余两种泵抗污染能力强。
叶片泵的优点结构紧凑，运动平稳，流量均匀，噪音小。
齿轮泵一般应用于工作条件较恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其它压力加工设备中。
叶片泵一本应用于机床设备比较广泛。
实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及工作原理的了解。
并能对液压阀的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压阀中的作用，了解各种液压阀的工作原理，按一定的步骤装配各类液压阀。
液压传动性能实验报告
液压传动性能实验报告1. 引言液压传动作为一种广泛应用于机械领域的动力传输方式，具有传动效率高、功率密度大、动力平稳等优点，因此被广泛应用于工业生产和机械设备中。
为了研究液压传动的性能特点，本次实验通过搭建液压传动系统进行测试和分析，以便更好地了解液压传动的工作原理和性能参数。
2. 实验目的1. 了解液压传动系统的基本组成和工作原理；2. 测试和分析液压传动系统的性能参数，包括传动效率、传动比、动力平衡等；3. 掌握液压传动系统的调试和优化方法。
3. 实验装置和方法3.1 实验装置本实验所使用的液压传动系统由以下几个主要部分组成：- 液压能源：液压泵、油箱、压力调节阀等；- 液压执行元件：液压缸、液压马达等；- 控制装置：方向控制阀、流量控制阀等；- 测量仪器：压力表、流量计等。
3.2 实验方法1. 按照实验要求搭建液压传动系统；2. 调试系统，确保各个部分的正常工作；3. 测试液压传动系统在不同工况下的性能参数，并记录数据；4. 对实验结果进行分析，计算传动效率、传动比等指标；5. 对液压传动系统进行调试和优化，寻找最佳工作状态。
4. 实验结果和分析4.1 传动效率测试在实验过程中，我们通过测量液压泵的输入功率和液压执行元件的输出功率，计算液压传动系统的传动效率。
根据实验数据计算得到的平均传动效率为80%。
4.2 传动比测试通过测量液压泵和液压执行元件的转速，并根据液压传动系统的工作原理计算得到传动比。
根据实验数据计算得到的传动比为10：1。
4.3 动力平衡测试在实验过程中，我们对液压传动系统的压力进行了测量，以验证系统内部的动力平衡情况。
实验结果显示，液压传动系统在各个工况下都能够保持压力平衡，工作稳定可靠。
5. 结论通过本次液压传动性能实验，我们得出以下结论：1. 液压传动系统的传动效率较高，平均传动效率为80%；2. 液压传动系统的传动比较大，适用于大功率传输；3. 液压传动系统具有良好的动力平衡性能。
液压传动实验
三、实验内容
1.参考气动原理
2.系统所用元件
空压机 1台
三联件 1个
两位五通双气控换向阀
1个
单向节流阀 2个
双作用气缸 1个
连接管道、接口 若干
三、实验内容： （一）液压泵的流量—压力特性 （二）液压泵的容积效率 （三）泵的总效率
四、实验步骤
本实验使用的设备为QCS003教学实验台
1、将溢流阀11手轮逆时针旋松，将电磁阀 17的旋钮开关至于中位，电磁阀13处于常 态（0位）关闭节流阀10，启动泵18，将溢 流阀11的压力调到泵的额定压力以上作为安 全阀（7MPa）。
三、实验内容
1、参考气动原理
2、系统所用元件
空压机
1台
三联件
1个
两位三通单气控换向阀
1个
三位五通气控换向阀（中封式） 1个
单向节流阀
2个
单作用气缸
1个
双作用气缸
1个
钢板尺、秒表
缓冲回路
一、实验目的 通过缓冲回路了解气动系统中速度交换的方
式及缓冲的实质。 二、实验设备 模块化创意气动实验台（配相应空压机一台）
2、调节节流阀10的开度，做为泵的不同负 载，对应测出压力P，流量Q，扭矩M和电动 机要输入功率或转速n，注意节流阀每次调 节后，需运转1-2分钟再测数据。
五、思考题
1、实验中溢流阀11起什么作用？其调定值 为何为7.0MPa？
2、实验中节流阀10为什么能对泵进行加载？
3、从本实验中泵的效率曲线上你得出哪些 结论或启发？
阀，顺序阀及压力继电器的工作原理及结构 的关系，以及主要零部件的结构和技术要求， 从而帮助同学们建立感性认识并且从结构、 工艺和制造等方面深入理解液压元件的工作 原理及其选用、安装和维护等问题。
液压传动实验报告
液压传动实验报告实验课程：液压传动学生姓名：学号：专业班级：实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分,通过对液压泵的拆装可加深对泵结构及工作原理的了解.并能对液压泵的加工及装配工艺有一个初步的认识.二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件,观察及了解各零件在液压泵中的作用,了解各种液压泵的工作原理,按一定的步骤装配各类液压泵.四、思考题实验报告作业1．齿轮泵为什么不能输出高压油首先要明白一个原理：压力取决于负载,再次判断你的系统:1.系统空负载2.溢流阀卡死而不能加载3.泵内泄过大,建立不起压力. 齿轮泵由于泄露较大主要是齿轮泵端面密封长度变短,端面泄露约占齿轮总泄露的75%-80%同时因存在径向不平衡力,所以一般齿轮泵压力不易提高.2．叶片泵与齿轮泵相比,有何特点叶片泵本身的缺点就是吸油不良好,没有齿轮泵吸油性好.但是叶片泵压力要比齿轮泵要高,还有比齿轮泵输出的油液平稳,脉动小.叶片泵对油的要求也要比齿轮泵要高,一般进口的泵都是用机油的.齿轮泵、叶片泵、最大的区别是结构特点不一样.齿轮泵的优点结构简单,维护方便,使用寿命长,相对于其余两种泵抗污染能力强.叶片泵的优点结构紧凑,运动平稳,流量均匀,噪音小.齿轮泵一般应用于工作条件较恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其它压力加工设备中.叶片泵一本应用于机床设备比较广泛.实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分,通过对液压阀的拆装可加深对阀结构及工作原理的了解.并能对液压阀的加工及装配工艺有一个初步的认识.二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件,观察及了解各零件在液压阀中的作用,了解各种液压阀的工作原理,按一定的步骤装配各类液压阀.四、思考题实验报告作业1．先导式溢流阀遥控口的作用是什么远程调压和卸荷是怎样来实现的答：先导式溢流阀遥控口起到——远程调压作用. 卸荷作用：当将远程控制口通过二位二通阀接油箱时,主阀左端的压力接近于零,主阀在很小的压力下便可移动到左端,阀口开的最大,这时系统油液在很低的压力下通过阀口流回油箱,实现卸荷作用. 远程调压作用：如果将K口接到另一个远程调压阀上,并使打开远程调压阀的压力小于先导阀的压力,则主阀左端的压力就由远程调压阀来决定.使用远程调压阀后便可对系统的溢流压力实行远程调压.2．泄漏油口如果发生堵塞现象,减压阀能否减压工作为什么泄油口为什么要直接单独接回油箱答：不能工作.因为如果堵死的话就不能溢流了,有时候会出现压力过高的现象.泄油口一定要直接单独接回油箱,因为对减压阀的要求是：出口压力维持恒定,不受进口压力、通过流量大小的影响.而当泄油口直接接油箱时,其出口压力由进口压力和调定弹簧来平衡.而如果泄油口不直接接油箱,而是接到一回路上就会使减压阀不能正常工作,不能达到相应的减压数值,背压会影响减压阀的调定值..如果要求二次压力的精度较高即波动范围较小还是单独接回油箱.3．试比较溢流阀、顺序阀、减压阀三种压力控制阀的异同.答：溢流阀控制进口压力为一定值,阀口常闭,出口接回油箱,出口压力为零,弹簧腔泄露油内部引回出口内泄溢流阀旁接在液压泵的出口或执行元件的进口减压阀控制出口压力为一定值,阀口常开,出口油液去工作,压力不为零,弹簧腔泄漏油单独引回油箱外泄.减压阀串联在某一支路上,提供二次压力.顺序阀利用进口压力控制开启,阀口常闭,出油液去工作,压力不为零,弹簧腔泄漏油单独引回油箱外泄.内控外泄顺序串联在执行元件的进口.实验三进油节流调速特性实验一、实验目的1．了解节流调速回路的构成,掌握其回路的特点.2．通过对节流阀和调速阀进口节流调速回路的对比实验,了解二者速度－负载特性,综合分析比较它们的调速性能.二、实验设备与仪器综合液压实验台、计时秒表一个、直尺一个三、实验内容及步骤见讲解四、思考题实验报告作业1．记录实验数据,分析比较节流阀和调速阀进口节流调速回路速度－负载特性2．调速阀进出油口反接时,还能不能起到调速稳定性作用为什么答：不能正常工作.因为进出油口接反后,节流阀前的压力油被引到定差减压阀阀芯弹簧端,节流阀后的压力油被引到定差减压阀阀芯的无弹簧端,这样将导致作用在定差减压阀阀芯上的液压力与弹簧力方向相同,其阀芯向无弹簧端位移至极点,阀口全开不起减压作用,无法实现对负载压力的补偿,因此无法保证流经调速阀的流量稳定,仅相当于普通节流阀.实验四液压传动系统回路设计与组装实验综合型、设计型一、实验目的及要求1．与理论教学密切联系,验证和巩固课本教学中的重要内容,达到理论和实践、实践和科研的密切联系.2．培养学生的设计能力和动手能力,为将来的工作实践打下基础.3．通过自己设计,明白所设计液压回路的基本原理,所用液压元器件的功能与结构,从而达到巩固理论知识的目的.4．通过亲自装拆,了解所设计液压回路组成、特性.5．通过实验,了解所设计液压回路的功能及各部件在液压回路当中所起的作用.二、实验基本原理本实验是对教材基本液压回路原理及基本液压元器件结构功能原理理解的基础上,并参考液压实验指导书基本回路,而进行的液压回路综合设计,包括液压回路设计、液压元器件参数选择、液压回路组装、液压实验现象观察、数据记录、液压回路拆卸、液压回路现象与原理分析.三、主要仪器设备及实验耗材QCS014可拆式多回路液压系统教学实验台包含液压元器件、煤油、棉纱、洗涤剂四、实验内容或步骤1．参考实验指导书和教材所列液压回路基本回路,分析其工作原理.2．设计自己的液压传动回路,实现某一或多个功能.列好所需观察实验现象或所需记录的实验数据.3．选择液压元器件参数,并把设计好的液压回路,交由实验指导教师审核.4．设计的液压回路审核通过后,在实验教师在场的情况下,进行液压回路连接.5．连接完毕,经指导教师审核通过后,进行实验.6．认真观察实验现象或记录实验数据.7．实验完毕后,拆卸所组装的液压回路,把液压元器件归到原位.8．分析实验现象或实验数据与所设计液压回路的基本原理.五、思考题实验报告作业1．分析所设计的液压回路的基本原理、功能与特性,并与实验结果进行比较,说明液压元器件在回路中所起的作用.辅助泵保压辅助泵保压就是利用大小两个不同流量的油泵,当压力达到设定时,大流量泵关闭,此时由小流量泵来做泄漏时补充.由于小流量泵功率小,所以对整个系统发热影响不大.液控单向阀保压保压就是当压力达到设定值时,油泵停止工作,此时利用单向阀密封功能对进行保压.蓄能器保压保压是当压力达到一定时,油泵停止工作,由蓄能器来补充泄漏,的长短是看蓄能器容积大小与泄漏程度.压力补偿泵保压采用泵保压,压力稳定,效率高,其原理是利用压力补偿泵具有流量随压力增高时流量变小的特性来保压.。
液压传动实验报告
液压传动实验报告实验一：多液压回路原理实验一、实验目的与试验要求：实验目的：本实验主要介绍四种基本液压回路，包括:调压及卸荷回路、减压回路、顺序动作回路和差动快速回路。
要求通过实验了解基本回路在在液压系统中主要起到的一些辅助作用，掌握各种基本回路的构成和特定功能。
实验要求：1、掌握调压及卸荷回路、减压回路、顺序动作回路和差动快速回路四种回路的构成和所使用液压元件；2、重点理解溢流阀、减压阀、顺序阀等液压元件在回路中所起的关键作用及其工作条件;3、了解液压缸在差动连接和非差动连接时运动速度的差异，并对差动连接的临界条件加深认识；4、初步掌握液压回路设计的基本方法和思路。
二、实验仪器多液压回路教学实验台三、实验内容与步骤(一）调压及卸荷回路1、液压原理图:如图1所示。
回路组成元件:定量泵1、溢流阀5、三位四通换向阀22、远程控制阀9.2、回路功能及实验步骤（1)回路功能:调压及卸荷可以完成调压、卸荷及远程调压功能；（2)实验步骤：①回路采用带远程控制器Y1型溢流阀,用以完成调整系统压力（泵出口压力）的作用，在系统压力大于调压压力时,溢流阀可起到卸荷保护作用.②当换向阀22的1ZT通电时，溢流阀5的远程控制接通远程控制阀9后，系统压力P1可由远程控制阀9调节;③换向阀22在中位时，1ZT、2ZT都断电，溢流阀5控制P1压力；④切换转换开关后，2ZT通电，控制油口接油箱，溢流阀5动作，泵在零压下卸荷。
3、实验目的及要点问题(1）实验目的：了解调压、远程控制、卸荷回路的组成及各元件在系统中的作用，在实验中观察调压及卸荷回路如何实现调压、远程调压和卸荷功能。
（2）要点问题：①当远程控制口接通调压阀9时，系统的最大压力取决于哪个阀?取决于调压阀9阀9的调节范围为什么小于阀5的调定压力？只有这样才能使系统的调定压力由调压阀9决定②当远程控制阀接通时,油液如何回到油箱?油液通过调压阀9流回油箱卸荷时又是什么情况?卸荷时2ZT得电,油液通过右位直接流回油箱③这路调压回路有什么优点？可以通过调压阀9远程控制（二）调压回路1、液压原理图：如图2所示。
液压传动实验
<液压与气压传动>实验指导书实验一液压泵性能测试实验一、实验目的：1. 了解液压泵主要特性(功率特性、效率特性)和测试装置；2 掌握液压泵主要特性测试原理和测试方法二、测试装置及实验原理1 测试装置液压原理图1.定量泵驱动电机,2. 定量叶片泵,3. 定量叶片泵安全阀,4. 节流阀,5. 压力传感器,6. 流量传感器。
2 实验原理（1）液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。
液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。
理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。
空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa 的输出压力）下泵轴每转排出油液的体积。
测试时，将节流阀4全关，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器5显示数值满足空载压力要求，测试记录泵流量q （L/min ）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算：nq V ⨯=10000 （r m /3）（2）液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。
液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。
测试时，将溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。
测试时，记录各点泵出口压力p 、泵流量q （L/min ）、电机功率(KW) 和泵轴转速n （r/min ），将测试数据绘制泵的效率特性曲线和功率特性曲线。
三 液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p 变化特性。
测试时，将溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。
测试时，记录各点泵出口压力p （MPa ）、泵流量q （L/min ）、电机输入功率P(KW)和泵轴转速n(r/min)。
液压与气压传动实验报告
液压与气压传动实验报告一、实验目的：1. 掌握液压传动与气压传动的基本原理和工作特点；2. 学习液压传动和气压传动的组成和工作原理；3. 实际操作液压传动和气压传动系统，观察其工作状态和性能。
二、实验器材：1. 液压传动系统：包括液压泵、油箱、液压缸、阀门等组件；2. 气压传动系统：包括气压泵、压力容器、气压缸、阀门等组件；3. 实验工具：扳手、压力表、测量工具等。
三、实验步骤：1. 液压传动实验：(1) 将液压泵接入油箱，排除气体，使液压泵工作正常；(2) 将压力表接入油路，观察液压泵提供的压力；(3) 将液压泵与液压缸相连，通过开关控制阀门，观察液压缸的运动情况；(4) 测量液压缸的运动速度和推力。
2. 气压传动实验：(1) 将气压泵接入压力容器，排除水分和杂质，使气压泵工作正常；(2) 将压力表接入气路，观察气压泵提供的压力；(3) 将气压泵与气压缸相连，通过开关控制阀门，观察气压缸的运动情况；(4) 测量气压缸的运动速度和推力。
四、实验结果：通过观察实验现象和测量得到的数据，得出以下结论：1. 液压传动具有较大的功率输出和稳定性，但需要配备油泵和油箱以及油路系统；2. 气压传动具有较大的动力输出和速度调节范围，但需要配备空气压缩机和气路系统；3. 液压传动的推力和速度较稳定，适用于一些需要稳定运动和精确控制的场合；4. 气压传动的推力和速度较大，适用于一些需要快速工作和较大动力输出的场合。
五、实验总结：通过本次实验，我们对液压传动和气压传动的原理和工作特点有了更深入的了解。
液压传动和气压传动在工业生产中有广泛的应用，可以满足不同场合对动力输出和运动控制的需求。
在实际应用中，需要根据具体的工作条件和要求来选择合适的传动方式。
液压传动实验指导书
实验一液压元件结构分析实验一、实验目的液压元件是液压系统的重要组成部分，通过对典型的常用液压元件的拆装，了解液压元件的结构、工作原理、性能、用途，可加深对液压元件的结构及工作原理的了解。
并能对液压泵的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、常用的液压泵及液压元件三、实验内容拆解各类液压元件，观察及了解各零件在液压元件中的作用，了解各种液压元件的工作原理。
液压泵：CB齿轮泵，YB叶片泵，YBP限压式变量泵。
液压阀：先导式溢流阀（管式，板式）、顺序阀；节流阀、调速阀；电磁换向阀、液动换向阀、单向阀。
下面简单介绍其中几个液压元件1．齿轮泵型号：CB---B型齿轮泵结构图见图1—1图1-11）工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。
在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
2）实验报告要求（1）根据实物，画出齿轮泵的工作原理简图。
（2）简要说明齿轮泵的结构组成。
3）思考题（1）齿轮泵的密封工作区是指哪一部分？由哪几个零件的表面组成的?（2）泵体两端面上的铣槽b为何能减少两端盖上的螺钉拉力?（3）齿轮泵的困油是如何产生的?困油现象会产生什么后果?如何减少或消除困油现象?2．双作用叶片泵型号：YB---10型叶片泵结构图见图1---2图1-21）工作原理当轴3带动转子4转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出，叶片顶部紧贴与顶子表面，沿着定子曲线滑动。
叶片往定子的长轴方向运动时叶片伸出，使得由定子5的内表面、配流盘2、7、转子和叶片所形成的密闭容腔不断扩大，通过配流盘上的配流窗口实现吸油。
往短轴方向运动时叶片缩进，密闭容腔不断缩小，通过配流盘上的配流窗口实现排油。
转子旋转一周，叶片伸出和缩进两次。
2）试验报告要求（1）根据实物画出双作用叶片泵的工作原理简图。
液压传动实验报告
引言概述：液压传动作为一种传动方式，具有结构简单、效率高、运动平稳等优点，在机械工程领域得到广泛应用。
本文是液压传动实验报告的第二部分，将进一步探讨液压传动的相关内容。
首先介绍了液压传动的基本原理以及其在工业领域中的应用，其次分析了液压元件的结构和工作原理。
接着探讨了液压系统的工作特点以及常见故障的排查和解决方法。
最后对实验结果进行总结和分析，以期为液压传动的研究和应用提供参考。
正文内容：一、液压传动的基本原理和应用1. 液压传动的基本原理液压传动是通过液压油的流动来传递力量和控制运动的一种方式。
其基本原理是利用液体的不可压缩性和流体传递压力的特性，通过控制液体的流动来实现力的传递和运动的控制。
2. 液压传动在工业领域的应用液压传动广泛应用于机械冲压、挖掘机械、车辆制动系统、船舶起重设备等领域。
其应用的主要优点包括结构简单、体积小、工作可靠性高、运动平稳等，并且能够实现大的力矩传递和连续变速。
二、液压元件的结构和工作原理1. 液压泵的结构和工作原理液压泵是液压传动系统中最核心的元件之一，其主要功能是提供液压系统所需的压力油。
液压泵的结构主要包括泵体、泵轴、叶轮等部件，其工作原理是通过泵体内部的叶轮旋转产生压力差，将液体吸入泵体内并从出口处排出。
2. 液压阀的结构和工作原理液压阀是液压传动系统中控制流体流动和压力的关键元件，在液压系统中起着开关、调节和限制流量的作用。
液压阀的结构主要包括阀体、阀芯等部件，其工作原理是通过阀芯的运动来控制阀口的开闭，从而实现对液体流动的控制。
三、液压系统的工作特点和故障排查1. 液压系统的工作特点液压系统的工作特点包括高效、响应迅速、力矩大等。
其优点在于可实现力量的变换和传递，并且能够通过控制阀实现运动的平稳调节。
同时，液压系统需要密封性良好，以防止泄漏和损耗。
2. 液压系统常见故障的排查和解决方法液压系统常见故障包括压力不稳定、流量异常、泄漏等。
在排除故障时，可以通过检查液压油的温度、流量、压力等参数，以及检查液压元件的工作状态，找出故障原因并进行相应的修复和调整。
液压传动设计实验报告
液压传动设计实验报告1. 了解液压传动系统的基本原理和组成部分；2. 掌握液压传动系统的性能参数测量方法和分析思路；3. 掌握液压元件的使用方法和操作技巧；4. 提高实际操作能力和问题解决能力。
实验原理：液压传动系统由液压泵、液压阀、液压缸和液压管路等组成，通过液体的压力传递运动和力量。
液压泵将机械功转化为液压能，通过液压管路将液压能传递给液压阀，液压阀控制液压能的分配和流速，进一步传递给液压缸。
液压缸中的液压能被转换为机械能，完成工作任务。
实验装置：液压传动实验台、电子测力仪、数字压力表、液位计、转速计、温度计等实验设备。
实验步骤：1. 打开液压传动实验台的电源，确保各设备工作正常；2. 检查液压传动系统的密封性和泄漏情况，确保液体不泄漏；3. 测量液压泵的出口压力和流量，并记录数据；4. 测量液压阀的流量和阀口开度，并记录数据；5. 测量液压缸的压力和行程，并记录数据；6. 测量液压系统运行过程中的温度变化，并记录数据；7. 根据实验数据，计算液压传动系统的效率、功率和效益；8. 对实验结果进行分析和总结。
实验结果分析：通过实验数据的测量和计算，我们可以得到液压传动系统的性能参数，如压力、流量、效率等。
根据实验结果，我们可以评估液压传动系统的运行状态，找出系统中存在的问题，并采取相应的措施进行修复和改进。
结论：通过本次实验，我们对液压传动系统的基本原理和组成部分有了更深入的了解，掌握了液压传动系统的性能参数测量方法和分析思路，提高了实际操作能力和问题解决能力。
实验结果表明，液压传动系统在正常工作条件下能够稳定运行，并能够满足工作任务的要求。
但在实际使用过程中，还需注意系统的密封性和泄漏情况，及时进行维护和保养，以保证系统的长期稳定运行。
液压传动实验报告内容
液压传动实验报告内容实验目的：1.学习液压传动的基本原理和构造；2.熟悉液压传动系统的操作方法和控制；3.掌握液压传动系统的性能分析和实验测试方法。
实验装置：实验装置主要由液压泵、油箱、油管路、执行元件和控制元件组成。
液压泵将机械能转化为液压能，通过油箱将液压油输送到油管路中，油管路将液压油传递给执行元件，执行元件通过液压力完成相应的工作任务。
控制元件用于控制液压传动系统的工作状态和工作效果。
实验原理：液压传动是利用液体传递力和能量的一种传动方式。
在液压传动系统中，液压泵通过机械能将液体压力能转化为液压能，然后通过油管路将液压能传递到执行元件上，从而实现力和动力的传递。
在液压传动系统中，液压油的性质对传动效果有很大的影响，因此需要选择适合的液压油，并定期维护和更换液压油。
实验步骤：1.打开液压泵和油箱，确认油管路中的气体全部排出；2.操作控制元件，调整液压传动系统的工作状态和工作效果；3.对液压传动系统的性能进行实验测试，如液压泵的流量和压力、执行元件的速度和力；4.根据实验结果对液压传动系统的性能进行分析和评估。
实验结果和分析：通过实验测试，我们得到了液压泵的流量和压力、执行元件的速度和力的数据。
根据这些数据进行分析，可以评估液压传动系统的性能。
如果液压泵的流量和压力达到了设计要求，并且执行元件的速度和力也在允许范围内，则说明液压传动系统工作良好；如果存在流量、压力、速度或力的异常，说明液压传动系统可能存在故障或不良状态，需要进一步检查和维修。
实验结论：通过本次实验，我们学习了液压传动的基本原理和构造，熟悉了液压传动系统的操作方法和控制，掌握了液压传动系统的性能分析和实验测试方法。
在实际应用中，液压传动系统广泛用于各种机械设备和工程领域，具有传递力和动力稳定、调节精度高等优点，对提高工作效率和质量有很大的帮助。
液压传动实验指导书
实验一液压泵拆装实验一、实验目的：掌握拆装液压元件的常用工具的使用方法掌握泵的拆装的步骤及其方法了解常用液压泵的结构特点二、实验要求：通过对液压泵的拆装，加深对液压泵结构特点和工作原理的认识。
三、实验工具：三爪拉马、六角扳手、活动扳手、皮锤等四、实验对象比如说齿轮泵（转向，型号、转速等）五、实验内容（一）、齿轮泵拆装分析1．齿轮泵型号：CB －B20 型齿轮泵2．拆卸步骤：1）松开6 个紧固螺钉2，分开端盖1 和5；从泵体4 中取出主动齿轮及轴、从动齿轮及轴；2）分解端盖与轴承、齿轮与轴、端盖与油封。
此步可不做。
装配顺序与拆卸相反。
3．主要零件分析1）泵体4 泵体的两端面开有封油槽d, 此槽与吸油口相通，用来防止泵内油2) 端盖1 与5 前后端盖内侧开有卸荷槽e (见图中虚线所示)，用来消除困油。
上吸油口大，压油口小，用来减小作用在轴和轴承上的径向不平衡力。
3) 齿轮3 两个齿轮的齿数和模数都相等，齿轮与端盖间轴向间隙为0.03? 0.04mm ,轴向间隙不可以调节。
4．思考题1) 齿轮泵的密封容积怎样形成的？2) 该齿轮泵有无配流装置？它是如何完成吸、压油分配的？3) 该齿轮泵中存在几种可能产生泄漏的途径？为了减小泄漏，该泵采取了什么措施？4) 该齿轮泵采取什么措施来减小泵轴上的径向不平衡力的？5) 该齿轮泵如何消除困油现象的？(二)、限压式变量叶片泵拆装分析1．叶片泵型号：YBX 型变量叶片泵2．拆卸步骤：1) 松开固定螺钉，拆下弹簧压盖，取出弹簧 4 及弹簧座5 ；2) 松开固定螺钉，拆下活塞压盖，取出活塞11；3)松开固定螺钉，拆下滑块压盖，取出滑块8 及滚针9 ；4) 松开固定螺钉，拆下传动轴左右端盖，取出左配流盘、定子、转子传动轴组件和右配流盘；5) 分解以上各部件。
拆卸后清洗、检验、分析，装配与拆卸顺序相反。
3．主要零件分析端盖11) 定子和转子定子的内表面和转子的外表面是圆柱面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《液压传动》课程实验指导书
流体传动与控制研究所
编
流体传动与控制实验室
武汉科技大学机械自动化学院
二00三年三月
实验一液压泵拆装实验
一、实验目的
1．熟悉齿轮泵、叶片泵、柱塞泵等。
2．弄清齿轮泵、叶片泵、柱塞泵的内部结构及工作原理。
二、实验内容：
齿轮泵、叶片泵、柱塞泵的拆装。
三、实验思考题
1．容积式泵工作的必要条件(泵工作三要素)是什么？
2．什么是齿轮泵、叶片泵、柱塞泵的困油现象？在结构上是如何解决的？
实验报告要求
1．叙述齿轮泵的结构及工作原理。
2．叙述叶片泵的结构及工作原理。
3．叙述柱塞泵的结构及工作原理。
实验二液压阀拆装实验
一、实验目的
1．熟悉换向阀、压力阀、节流阀等。
2．弄清三位四通电磁换向阀、先导式YF型溢流阀、节流阀的结构及工作原理。
二、实验内容
1．单向阀的拆装
2．换向阀的拆装
3．溢流阀的拆装
4．减压阀的拆装
5．顺序阀的拆装
6．节流阀的拆装
7．调速阀的拆装
三、实验思考题
1．对单向阀性能有那些要求？
2．对电磁换向阀性能有那些要求？
3．溢流阀有那些用途？
4．先导式溢流阀在工作中阀芯阻尼孔堵塞，会出现什么现象？
四、实验报告要求
1．叙述三位四通电磁换向阀的结构及工作原理。
2．叙述先导式YF型溢流阀的结构及工作原理。
3．叙述调速阀的结构及工作原理。
实验三基本回路实验
行程开关控制的油缸往复自动换向回路（1）
一、实验目的
熟悉用行程开关和电磁换向阀控制的油缸往复自动换向回路的工作原理。
二、实验内容
用液压油泵、油缸及电磁换向阀等液压元件组成往复换向回路，操作用行程开关与电磁换向阀控制的往复运动液压回路。
三、实验方法及步骤
1.按图2所示用电磁换向阀、油缸、行程开关等元件组成液压基本回路
2.空载启动液压油泵，运行3分钟，系统压力调0.5 MPa
3.按下油缸自动控制开关，电磁换向阀电磁开关通电。
油缸自动往返工作。
四、实验报告内容
1、绘出行程开关控制的油缸往复自动换向回路图。
2、叙述回路工作原理。
图1
实验四
单向顺序阀的多缸顺序动作实验（2）
一、实验目的
了解液压元件组成的多缸顺序动作基本回路，理解单向顺序阀的功用及工作原理。
二、实验内容
用液压油泵、两个单向顺序阀、两个油缸及电磁换向阀等液压元件组成多缸顺序动作回路，并观察在单向顺序阀控制下多缸顺序动作的过程。
三、实验方法及步骤
1.如图1所示联接好系统。
2.空载启动液压油泵，运行3分钟，系统压力调0.5MPa
3.三位四通电磁换向阀Y1电磁铁得电，完成油缸1、2动作。
4.三位四通电磁换向阀Y2电磁铁得电，完成油缸3、4动作。
四、实验报告内容
1、绘出单向顺序阀的多缸顺序动作回路图
2、叙述单向顺序阀的多缸顺序动作回路工作原理
图2
实验五
节流调速回路（3）
一、实验目的
理解节流调速回路的工作原理。
二、实验内容、方法及步骤
1、用节流阀、换向阀、油缸等液压元件组成如图3所示基本回路
2、空载启动液压油泵，运行3分钟，系统压力调0.5pa
3、使二位二通电磁阀电磁铁1DT断电，调节调速阀的开口度观察油缸运动速度
4、观察二位二通电磁阀电磁铁1DT通电时（调速阀被短接），液压油缸运动速度
三、实验报告要求
1、绘制节流调速基本回路
2、叙述节流调速基本回路工作原理
图3
实验六、液压泵性能实验
一、实验目的
了解液压泵的主要性能，熟悉实验设备和实验方法，测绘液压泵的性能曲线，掌握液压泵的工作特性。
二、实验器材
YZ-01（YZ-02）型液压传动综合教学实验台。
1台 泵站 1台 节流阀 1个 流量传感器 1个 溢流阀 1个 油管、压力表 若干 三、实验内容及原理
1. 液压泵的流量——压力特性
测定液压泵在不同工作压力下的实际输出流量，得出流量——压力特性曲线
()p f q q =。
实验原理见图一。
实验中，压力由压力表8直接读出，各种压力时的流量由流量计4直接读出。
实验中可使溢流阀2作为安全阀使用，调节其压力值为7.0～7.5MPa ，用节流阀3调节泵出口工作压力的大小，由流量计测得液压泵在不同压力下的实际输出流量，直到节流阀调小使液压泵出口压力达到额定压力6.0MPa 为止。
给定不同的出口压力，测出对应的输出流量，即可得出该泵的()p f q q =。
2. 液压泵的容积效率——压力特性
测定液压泵在不同工作压力下，它的容积效率——压力的变化特性()p f V V =η。
因为：()
0)
()()(q q q q V 空载流量输出流量理论流量输出流量理==
η
所以：理q q
V =η 由于：)(p f q q
= 则：)()(p f q p f V q V ==理
η 式中：理论流量
理
q ：液压系统中，通常是以泵的空载流量来代替理论流量（或者
nv =理q ，n 为空载转速，v 为泵的排量）。
实际流量q ：不同工作压力下泵的实际输出流量。
3. 液压泵的输出功率——压力特性
测定液压泵在不同工作压力下，它的实际输出功率和输出压力的变化关系
()p f N N O =。
输出功率：()p f p pf pq N N q O (===） 四、实验装置液压系统原理图（见图一）
图一 液压泵性能实验原理图
五、实验步骤
1．首先了解和熟悉实验台液压系统的工作原理及各元件的作用，明确注意事项。
2．检查油路连接是否牢靠。
3. 按以下步骤调节及实验。
将溢流阀2开至最大，启动液压泵1，关闭节流阀3，通过溢流阀2调整液压泵的压力至6MPa ，使其高于液压泵的额定压力5MPa 而作为安全阀使用。
将节流阀3开至最大，测出泵的空载流量，即：泵的理论流量
理
q 。
通过逐级关小节流阀3对液压泵进行加载，测出不同负载压力下的相关数据。
包括：液
压泵的压力p、泵的输出流量q、泵的输入转速n（参数）。
η
压力p ： 通过压力表8读出，数据计入表中。
输出流量q ： 通过流量计4读出，数据计入表中。
转速n ： 通过台面上转速表直接读出，数据计入表中（参考数据）。
4 . 实验完成后，打开溢流阀，停止电机，待回路中压力为零后拆卸元件，清理好元件并归类放入规定的抽屉内。
六、整理实验所测数据p 、q 、n ，计算出各负载压力下对应的性能参数。
七、实验报告
根据实验数据，用直角坐标纸分别绘出泵的性能曲线，并对性能进行分析。
图二
八、思考题
1. 说明图一中溢流阀2的作用是什么？
2. 说明图一中液压泵的性能参数包括哪几个？分别是什么？本实验得到了哪几个性能参数？
实验七、溢流阀静态性能实验
一、实验目的
通过实验，进一步理解溢流阀的静态特性及其性能，掌握溢流阀的静态特性的测试原理和测试方法，掌握静态特性指标的内容及意义。
二、实验器材
YZ-01（或YZ-02）型液压传动综合教学实验台。
1台
液压泵站 1台
先导式溢流阀 1个
直动式溢流阀 1个
二位二通电磁阀 1个
流量传感器 1个
油管、压力表若干
三、实验装置液压系统原理图（见图二）
图二溢流阀性能试验原理图
四、实验内容及步骤
1. 调压范围的测定
溢流阀的调定压力是由弹簧的压紧力决定的，改变弹簧的压缩量就可以改变溢流阀的调定压力。
具体步骤：如图二所示，把溢流阀1完全打开，将被试阀2关闭。
启动油泵4，运行1分钟后，调节溢流阀1，使泵出口压力升至7MPa，然后将被试阀2完全打开，使油泵4的压力降至最低值。
随后调节被试阀2的手柄，从全开至全闭，再从全闭至全开，观察压力表5、6的变化是否平稳，并观察调节所得的稳定压力的变化范围（即最高调定压力和最低调定压力差值）是否符合规定的调节范围。
2.先导式溢流阀的启闭特性
溢流阀的启闭特性是指溢流阀控制的压力和溢流流量之间的变化特性，包括开启特性和闭合特性两个特性。
启闭过程：关闭溢流阀1，将被试阀2调定在所需压力值（如5MPa），打开溢流阀1，使通过被试阀2的流量为零。
调整直动式溢流阀1使被试先导式溢流阀2入口压力升高。
当流量计7稍有流量显示时，开始针对被试阀2每一个调节增大的入口压力值，记录通过流量7对应的流量，数据记入表中。
开启实验完成后，再调整直动式溢流阀1，使其压力逐级降低，针对被试阀2每一个调节减小的入口压力值，对应记录通过流量计7的流量，即得到被试阀闭合时的实验数据，数据计入表中。
五、思考题
1. 说明实验中溢流阀1、2各自的作用，若把实验中阀1用普通节流阀或调速阀取代，实验是否仍能完成？为什么？
溢流阀启闭性能实验数据表
六、实验报告要求：
1、画出实验系统原理图，根据实验所测数据，绘出被试溢流阀启闭特性图。
