手顺书(千分尺使用作业指导书)--2017-9-14
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/17a8ead7846a561252d380eb6294dd88d0d23d9c.png)
千分尺作业指导书一、任务背景千分尺是一种常用的测量工具,广泛应用于机械加工、制造、建筑等领域。
为了保证测量的准确性和一致性,需要编写一份千分尺作业指导书,以便操作人员按照统一的标准进行测量。
二、任务目的本作业指导书的目的是为了规范千分尺的使用和测量过程,确保测量结果的准确性,并提供操作人员所需的必要知识和技能。
三、任务内容1. 千分尺的基本介绍- 千分尺的结构和原理- 千分尺的主要零件和功能- 千分尺的常见型号和规格2. 千分尺的使用方法- 千分尺的正确握持方式- 千分尺的放置和保养- 千分尺的读数方法- 千分尺的测量误差和精度要求3. 千分尺的常见测量任务- 内径测量- 外径测量- 深度测量- 长度测量- 平行度测量- 垂直度测量- 其他特殊测量任务4. 千分尺的故障排除和维修- 常见故障及其原因分析- 故障排除的步骤和方法- 千分尺的维护和保养5. 安全注意事项- 使用千分尺时的个人防护措施- 千分尺的安全操作规范- 千分尺的存放和保管要求四、任务要求1. 作业指导书的格式规范- 使用清晰简洁的标题、章节和段落 - 采用统一的字体、字号和行距- 添加必要的插图和表格辅助说明2. 作业指导书的内容要求- 详细介绍千分尺的结构、原理和功能- 清晰说明千分尺的使用方法和读数技巧- 提供常见测量任务的操作步骤和注意事项- 提供故障排除和维修的方法和要点- 强调安全注意事项和个人防护要求3. 作业指导书的语言要求- 使用简洁明了的语言表达- 避免使用专业术语或尽量解释清楚- 注意语句的连贯性和逻辑性五、完成时间本作业指导书需在X天内完成,提交给相关部门进行审核和批准。
六、备注本作业指导书的内容和数据仅供参考,可以根据实际需求进行调整和修改。
如有任何疑问或需要进一步了解,请及时与相关部门联系。
以上是对于任务名称“千分尺作业指导书”的详细内容要求和任务描述。
根据这些要求,编写一份准确、详细的作业指导书,将有助于规范千分尺的使用和测量过程,提高工作效率和准确性。
千分尺校准作业指导书
![千分尺校准作业指导书](https://img.taocdn.com/s3/m/02186ba9e518964bce847cdb.png)
对应的流程/规范1. 目的规范千分尺校验方法,保证千分尺的测量可靠性。
2. 概述本指导书描述了分度值为0.01mm,测量上限至100mm外径千分尺;测量上限至25mm的板厚、壁厚千分尺;以及分辨力为0.001mm,0.0001mm,测量上限至50mm的数显外径千分尺的校准。
4. 操作说明4.1 引用文件本作业指导书引用下列文件:JJG 21-2008 千分尺检定规程。
4.2 校准条件校准测量范围不大于100mm的外径千分尺,其室内温度和被检千分尺在室内平衡温度时间,应符合表1的规定,室内湿度不大于70%RH。
表1 室内平衡温度时间4.3 通用技术要求4.3.1 外观4.3.1.1 千分尺及其校对用的量杆不应碰伤、锈蚀、带磁或其他缺陷,标尺刻线应清晰、均匀,数显外径千分尺数字显示应清晰、完整。
4.3.1.2 千分尺应附有调整零位的工具,测量上限大于25mm的千分尺应附有校对用的量杆。
千分尺应具有测力装置,隔热装置和锁紧装置。
校对量杆应用隔热装置。
4.3.1.3 千分尺应标有分度值、测量范围、制造厂名(或厂标)及出厂编号。
4.3.1.4 后续校准和使用中检验的千分尺及其校对用的量杆不应有影响使用准确度的外观缺陷。
4.3.2 各部分的相互作用4.3.2.1 微分筒转动和测微螺杆的移动应平稳无卡滞现象。
4.3.2.2 可调或可换测砧的调整或拆卸应顺畅,作用要可靠,调零和锁紧装置的作用应切实有效。
4.3.2.3 数显外径千分尺,各工作按钮应灵活可靠。
4.4 计量性能要求与校准方法4.4.1 示值误差4.4.1.1 外径千分尺示值的最大允许误差不应超出表2的规定,数显外径千分尺示值的最大允许误差不应超出表3的规定。
表2 外径千分尺示值的最大允许误差及两端面的平行度表3 数显外径千分尺示值的最大允许误差及两端面的平行度4.4.1.2 外径、壁厚、板厚千分尺示值误差用5等或3级专用量块校准,数显千分尺用4等或2级专用量块校准。
千分尺使用作业指导书
![千分尺使用作业指导书](https://img.taocdn.com/s3/m/42ae7516a4e9856a561252d380eb6294dd882293.png)
千分尺使用作业指导书1000字千分尺是一种非常常见的测量工具,是一种精度比较高的测量工具。
那么我们在使用千分尺的时候,需要注意哪些事项呢?本篇作业指导书将会介绍千分尺使用时需要注意的事项。
一、千分尺的使用方法1. 千分尺的各个部分千分尺主要由测量架、主尺、弹簧片、测量针头、读数盘等组成。
在测量之前,需要确保各个部分完好,测量针头应该是干净、无损伤、滚动自如。
读数盘应该清晰可见。
2. 读数方法千分尺测量时需要将对象放在千分尺的量程中,使用千分尺上的测量针头接触对象,然后在读数盘上读数。
需要注意的是:千分尺读数是在主尺0处开始的。
根据读数盘的指示,加上千分尺主尺的读数,就可以得到物体的精确测量值。
二、千分尺的注意事项1. 千分尺保养使用后及时清洁千分尺上的杂质,并且定期进行润滑,以保证千分尺的灵敏性和精确性。
2. 千分尺的防护千分尺通常是由金属制成的,所以在使用时需要注意避免碰撞、摔落等情况,以防摔坏或变形。
使用后应将千分尺存放于干燥通风的地方,避免受潮、生锈。
3. 千分尺的使用范围千分尺的精度比较高,但是其使用范围也有一定的局限性。
一般来说,千分尺适用于对长度、宽度、高度等尺寸进行测量,但不适用于对圆、球、椭圆等物体的测量。
4. 千分尺的读数精度千分尺的读数精度非常高,但也受到环境影响。
所以在使用千分尺进行精确测量时,应该注意环境的温度、湿度、光照等因素,以保证测量的准确性。
总结:在使用千分尺进行测量时,需要注意一些细节问题,这些问题都会影响到千分尺的精确性。
只有正确地、规范地使用千分尺才能得到准确的测量数据,从而保证我们的工作质量。
千分尺作业指导书

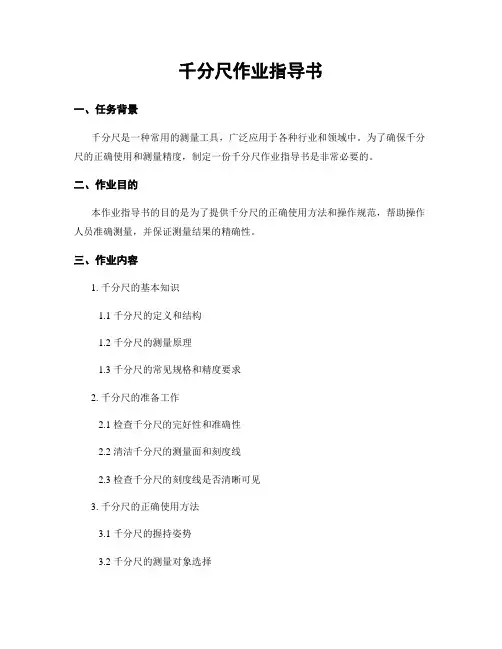

![千分尺作业指导书](https://img.taocdn.com/s3/m/a5f3a02c4531b90d6c85ec3a87c24028905f8577.png)
千分尺作业指导书一、任务背景千分尺是一种常用的测量工具,广泛应用于各种行业和领域中。
为了确保千分尺的正确使用和测量精度,制定一份千分尺作业指导书是非常必要的。
二、作业目的本作业指导书的目的是为了提供千分尺的正确使用方法和操作规范,帮助操作人员准确测量,并保证测量结果的精确性。
三、作业内容1. 千分尺的基本知识1.1 千分尺的定义和结构1.2 千分尺的测量原理1.3 千分尺的常见规格和精度要求2. 千分尺的准备工作2.1 检查千分尺的完好性和准确性2.2 清洁千分尺的测量面和刻度线2.3 检查千分尺的刻度线是否清晰可见3. 千分尺的正确使用方法3.1 千分尺的握持姿势3.2 千分尺的测量对象选择3.3 千分尺的测量方法3.4 千分尺的测量读数和记录4. 千分尺的注意事项4.1 避免千分尺的碰撞和摔落4.2 避免千分尺的过度使用4.3 避免千分尺的过度磨损4.4 定期校准千分尺的准确性四、作业步骤1. 千分尺的基本知识1.1 千分尺的定义和结构千分尺是一种用于测量长度、宽度、高度等尺寸的工具。
它由主尺、游标尺和测量夹具组成,通过游标尺相对于主尺的移动来测量尺寸。
1.2 千分尺的测量原理千分尺的测量原理基于游标尺相对于主尺的移动距离来测量尺寸。
游标尺上的刻度线和主尺上的刻度线相互对应,通过读取游标尺上的刻度线位置,可以得到尺寸的测量结果。
1.3 千分尺的常见规格和精度要求千分尺的常见规格包括0-150mm、0-200mm等,精度要求一般为0.02mm,即可以精确到千分之二毫米。
2. 千分尺的准备工作2.1 检查千分尺的完好性和准确性在使用千分尺之前,需要检查千分尺是否完好无损,游标尺是否可以顺畅移动,并且需要进行校准以确保测量的准确性。
2.2 清洁千分尺的测量面和刻度线使用干净的布或棉纱蘸取适量的酒精擦拭千分尺的测量面和刻度线,确保其清洁无污染。
2.3 检查千分尺的刻度线是否清晰可见检查千分尺的刻度线是否清晰可见,如有模糊或磨损的情况,需要进行更换或修复。
千分尺图文操作作业指导书
![千分尺图文操作作业指导书](https://img.taocdn.com/s3/m/6511ec79bb4cf7ec4afed0e5.png)
版次 修改日期 内容摘要 修订人
修 A/0 订 记 录
审核
确认
制作
文件编码 日期
工序
准 备 阶 段
千分尺
作业指导书
名称
千分尺操作作业指导书 工序
A
标准工时
版次 A/0 页次
1
操作规范
注意事项
1.取出千分尺后,固定在底座上,归 1.未校正直接测量尺寸,
零校正;
会形成较大的误差;
2.准备好需测量的物品。
第
1.将千分尺打开后,把需测量的物件 1.测量时,须卡住物件,
一
放进卡料位位置,拧紧后读取尺寸; 但不可用力过猛,只要卡
阶
2.读取尺寸时,直接读取电子显示器 住之后,再轻轻旋转棘轮
段
上的数字。
三下即可。
旋转
棘轮
第 二 阶
1.测试完成后,保养千分尺并将千分 尺放入指定的盒子内; 2.把桌面整理干净,工具摆放整齐。
1.按照盒内的用物料 铜板素材,电镀料带
千分尺作业指导书

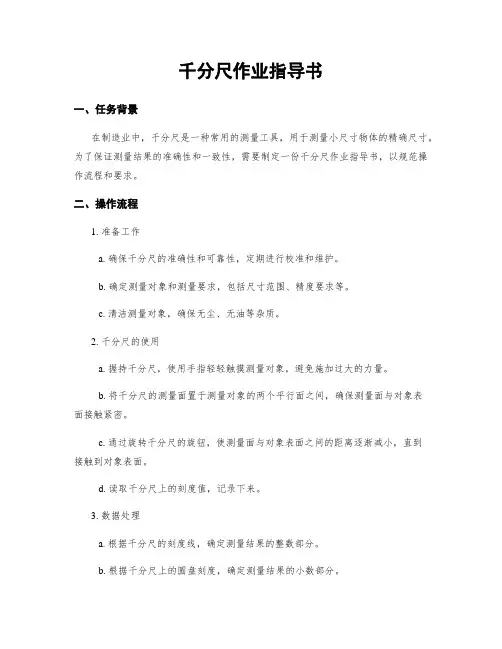

![千分尺作业指导书](https://img.taocdn.com/s3/m/63c603ab6aec0975f46527d3240c844769eaa092.png)
千分尺作业指导书一、任务背景在制造业中,千分尺是一种常用的测量工具,用于测量小尺寸物体的精确尺寸。
为了保证测量结果的准确性和一致性,需要制定一份千分尺作业指导书,以规范操作流程和要求。
二、操作流程1. 准备工作a. 确保千分尺的准确性和可靠性,定期进行校准和维护。
b. 确定测量对象和测量要求,包括尺寸范围、精度要求等。
c. 清洁测量对象,确保无尘、无油等杂质。
2. 千分尺的使用a. 握持千分尺,使用手指轻轻触摸测量对象,避免施加过大的力量。
b. 将千分尺的测量面置于测量对象的两个平行面之间,确保测量面与对象表面接触紧密。
c. 通过旋转千分尺的旋钮,使测量面与对象表面之间的距离逐渐减小,直到接触到对象表面。
d. 读取千分尺上的刻度值,记录下来。
3. 数据处理a. 根据千分尺的刻度线,确定测量结果的整数部分。
b. 根据千分尺上的圆盘刻度,确定测量结果的小数部分。
c. 将整数部分和小数部分相加,得到最终的测量结果。
4. 结果评估a. 将测量结果与预设的尺寸范围进行比较,判断是否符合要求。
b. 如果测量结果在尺寸范围内,表示测量合格;如果测量结果超出尺寸范围,表示测量不合格。
c. 如有需要,可以进行多次测量,取平均值作为最终测量结果。
三、注意事项1. 在使用千分尺之前,需要进行校准,确保其准确性。
2. 在测量过程中,要避免千分尺与其他物体的碰撞,以免影响测量结果。
3. 测量对象的表面应保持清洁,以免影响测量精度。
4. 在读取刻度值时,要保持视线垂直于刻度线,避免视觉误差。
5. 如发现千分尺有损坏或不准确的情况,应及时更换或修理。
四、常见问题解答1. 问:千分尺的测量范围是多少?答:千分尺的测量范围通常为0-25mm,可以根据实际需要选择不同范围的千分尺。
2. 问:千分尺的精度是多少?答:千分尺的精度通常为0.02mm,即可以测量到0.02mm的尺寸差异。
3. 问:为什么要进行多次测量取平均值?答:多次测量可以减小误差的影响,取平均值可以更接近真实尺寸。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/e51c492a15791711cc7931b765ce05087632751a.png)
千分尺作业指导书一、任务概述千分尺是一种常用的测量工具,用于测量小尺寸物体的长度、宽度和高度。
本指导书旨在提供千分尺的正确使用方法,以及相关的注意事项和常见问题解答,帮助用户正确进行千分尺的测量作业。
二、千分尺的基本结构和工作原理千分尺由主尺、游标尺和定位螺钉组成。
主尺是千分尺的主体,游标尺是用于读数的刻度尺,定位螺钉用于固定测量物体。
千分尺的工作原理是通过游标尺和主尺之间的相对位置来测量物体的尺寸。
三、千分尺的正确使用方法1. 准备工作:a. 确保千分尺清洁,无杂质和损坏。
b. 检查千分尺的刻度是否清晰可见。
c. 确保千分尺的测量范围符合实际需求。
2. 测量操作步骤:a. 将千分尺的定位螺钉松开,将测量物体放置在主尺和游标尺之间。
b. 轻轻旋转定位螺钉,使其与测量物体接触并固定。
c. 通过视觉对准游标尺上的刻度线,读取主尺上与游标尺对齐的刻度线的数值。
d. 读取游标尺上与主尺上对齐的刻度线的数值,并加上小数部分的读数。
e. 将主尺和游标尺上的读数相加,得到最终的测量结果。
四、注意事项和常见问题解答1. 注意事项:a. 在使用千分尺之前,应对其进行校准,确保测量结果的准确性。
b. 使用千分尺时,应避免过度用力,以免损坏测量物体或千分尺本身。
c. 避免将千分尺暴露在潮湿或腐蚀性环境中,以免影响其使用寿命。
d. 在存放千分尺时,应将其放置在干燥、清洁的环境中,避免与其他物品摩擦或碰撞。
2. 常见问题解答:a. 问:千分尺的最小可测量单位是多少?答:千分尺的最小可测量单位为0.1毫米或0.01厘米,具体取决于千分尺的型号和精度等级。
b. 问:如何校准千分尺?答:校准千分尺需要使用专业的校准工具,按照校准工具的使用说明进行操作,确保千分尺的准确性。
c. 问:千分尺的测量范围是多少?答:千分尺的测量范围通常为0-150毫米或0-6英寸,具体取决于千分尺的型号和规格。
d. 问:如何避免千分尺的读数误差?答:在读取千分尺的刻度时,应保持视线与刻度线垂直,并避免视觉疲劳和光线干扰,以减少读数误差。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/3e655381d4bbfd0a79563c1ec5da50e2524dd1b7.png)
制订部门工程技术中心
文件名称千分尺作业指导书生效日期2017-?-?
页数2页
1.0 目的:
标准化千分尺的使用方法,保证千分尺的正确操作与检测数值的准确性。
2.0 范围:
根据生产现场检测、实验需求,所使用的千分尺。
3.0 权责:
工程技术中心-品质部:千分尺的日常保管、使用。
工程技术中心-计量室:千分尺的定期校准、维护、维修等。
4.0 定义:
千分尺(micrometer),又称螺旋测微器,是应用螺旋副传动原理,将回转运动变为直线运动的一种量具。
如图所示:
5.0 检验项目:极片厚度
检验范围:0-25mm
精度:±1μm
6.0 检验操作流程:
准备——检查——校零——测量——读数——清理现场。
6.1 准备:选择合适规格的千分尺,用无尘布擦净千分尺,准备好待测样品;
6.2 检查:使用前要确认千分尺有检定标签,并且确认在有效期内。
千分尺各原器件:固定测砧、测微螺
杆等量杆不应有碰伤、锈鉵或其他缺陷,尺身移动灵活。
6.3校零:在测量产品前,先转动微分筒,当测微螺杆即将碰到固定测砧时,改用微调旋钮缓慢推进,直到听
到“咔咔咔”三声时, 检查微分筒零刻度与固定套管零刻度应对齐,并按下归零键进行归零。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/76b667697275a417866fb84ae45c3b3567ecdd94.png)
千分尺作业指导书一、概述千分尺是一种常用的测量工具,主要用于测量小尺寸物体的长度、宽度和深度。
本作业指导书旨在提供关于千分尺的正确使用方法和注意事项,以确保准确测量结果和操作安全。
二、千分尺的基本结构和原理千分尺由主尺、游标尺和测微螺旋组成。
主尺上刻有毫米和厘米刻度,游标尺上则刻有千分之一毫米的刻度。
通过转动测微螺旋,使游标尺与主尺接触并测量被测物体的尺寸。
三、使用方法1. 准备工作- 检查千分尺的刻度是否清晰可读,如有磨损或者损坏应及时更换。
- 清洁被测物体,确保表面无尘或者污渍,以免影响测量结果。
2. 测量长度- 将被测物体放置在千分尺的测量面上。
- 轻轻转动测微螺旋,使游标尺与被测物体接触。
- 读取游标尺上与主尺刻度对齐的数值,即为被测物体的长度。
3. 测量宽度- 将被测物体放置在千分尺的测量面上。
- 轻轻转动测微螺旋,使游标尺与被测物体接触。
- 读取游标尺上与主尺刻度对齐的数值,即为被测物体的宽度。
4. 测量深度- 将千分尺的测量面平放在被测物体的底部。
- 轻轻转动测微螺旋,使游标尺与被测物体接触。
- 读取游标尺上与主尺刻度对齐的数值,即为被测物体的深度。
四、注意事项1. 使用前请检查千分尺的刻度是否清晰可读,如有磨损或者损坏应及时更换。
2. 在测量前确保被测物体表面干净,以免影响测量结果。
3. 使用千分尺时,应尽量避免手指直接接触测量面,以免留下指纹或者污渍。
4. 测量时需要轻轻转动测微螺旋,不可用力过猛,以免损坏千分尺或者被测物体。
5. 使用完毕后,请将千分尺放置在干燥通风的地方,避免受潮或者受热。
五、常见问题解答1. 为什么测量结果不许确?- 可能是由于千分尺刻度磨损或者损坏,需要更换新的千分尺。
- 可能是由于被测物体表面不干净,建议清洁后重新测量。
2. 如何保养千分尺?- 使用完毕后,请将千分尺放置在干燥通风的地方,避免受潮或者受热。
- 定期清洁千分尺的测量面和刻度,保持其清晰可读。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/78a6cab69f3143323968011ca300a6c30d22f149.png)
千分尺作业指导书一、任务描述根据千分尺的使用要求和操作规范,编写一份详细的作业指导书,以便操作人员能够正确使用千分尺进行测量和检测工作。
指导书内容应包括千分尺的基本原理、使用方法、注意事项以及常见问题解答等。
二、作业指导书内容1. 千分尺的基本原理千分尺是一种精密测量工具,用于测量物体的长度、宽度、高度等尺寸。
其基本原理是利用滑动尺和主尺的相对位置关系,通过读取刻度上的数值来确定被测物体的尺寸。
2. 千分尺的使用方法2.1 准备工作- 确保千分尺清洁无尘,并检查刻度盘和滑动尺是否正常工作。
- 将被测物体放置在平整的工作台上,并确保其与千分尺垂直。
2.2 测量长度- 将千分尺的主尺和滑动尺轻轻合拢,使其与被测物体接触。
- 通过调节滑动尺,使其与被测物体的两个端点对齐。
- 读取刻度盘上的数值,即可得到被测物体的长度。
2.3 测量宽度和高度- 将千分尺的主尺和滑动尺分别放置在被测物体的两个相对侧面或顶部。
- 通过调节滑动尺和主尺,使其与被测物体的两个端点对齐。
- 读取刻度盘上的数值,即可得到被测物体的宽度和高度。
3. 注意事项3.1 使用前的检查- 检查千分尺的零位是否正确,如有偏差应进行调整。
- 检查千分尺的刻度盘和滑动尺是否清晰可读。
- 检查千分尺的滑动性能,确保滑动尺能够顺畅移动。
3.2 使用时的注意事项- 在测量过程中,应尽量避免手指直接接触滑动尺,以免影响测量结果。
- 使用千分尺时,应保持稳定的手势和轻柔的力度,以确保测量的准确性。
- 在读取刻度盘数值时,应垂直视线与刻度盘,避免产生视觉偏差。
4. 常见问题解答4.1 为什么千分尺的读数有时会有误差?- 千分尺的读数误差可能来自于操作人员的不准确操作或千分尺本身的精度问题。
在使用时,应尽量避免操作不当,并定期校准千分尺以确保其准确性。
4.2 如何校准千分尺?- 千分尺的校准通常需要专业的设备和技术支持。
建议定期将千分尺送至专业机构进行校准,以确保其准确性。
千分尺使用作业指导书(9篇)
![千分尺使用作业指导书(9篇)](https://img.taocdn.com/s3/m/8ca19474cbaedd3383c4bb4cf7ec4afe04a1b16c.png)
千分尺使用作业指导书(9篇)以下是网友分享的关于千分尺使用作业指导书的资料9篇,希望对您有所帮助,就爱阅读感谢您的支持。
千分尺使用作业指导书篇一外径千分尺使用作业指导书好好学习社区更多免费资料下载请进:外径千分尺使用作业指导书1.0目的1.1 确保本公司千分尺的操作符合检测、检验的要求,达到检测的精确度;1.2 确保本公司千分尺检测人员的行为与检测结果符合产品的要求。
2.0范围凡本公司千分尺的操作、维护工作适用本规定。
3.0权责品管部:负责千分尺规范操作,定期维护的实施。
4.0 操作前检查4.1 检查千分尺是否能完全归零。
4.2 检查千分尺测量处是否清洁。
4.3 检查被测物件是否清洁。
5.0 操作步骤5.1千分尺又称为螺旋测微器,也称分厘卡,用来检测圆柱直径、长、宽、高的一种精密量具,5.2千分尺与被测物件水平放置,使工作在最佳测量位置。
转动测力装置,使两测量面轻轻地接触,当听到棘轮摩擦声时即为零位。
5.3用前先检查各测杆之间有无异物或碰撞,用校正棒校正其准确度。
5.4测量使用时,千分尺的侧面夹住被测物品,左手固定物品,右手轻微旋转套管,待套管与实物贴合后,再轻微旋转小测杆,当千分尺发出“吱吱”响声,直到部品刚刚落下,即此数据为所测数据。
5.5读数值时应正面读取,即视线应于刻度线垂直。
严禁斜视刻度读书。
5.6主尺一大格是为:1mm; 一小格为:0.50mm 。
副尺一格位为:0.01mm 。
6.0 维护和保养及注意事项6.1使用完毕后,清除测杆上异物,将测量面调至1-2mm 处后紧锁旋钮放入卡盒内。
6.2不使用时严禁超出测量范围随意乱放,以免测杆与实物碰撞,损坏仪器。
千分尺属精密检测仪器,使用者轻拿轻放。
6.3严禁重物或工件压至测量器,以免影响测量精度。
千分尺使用作业指导书篇二1. 目的:正确使用、维护和保养千分尺。
2. 适用范围:适用于所有使用千分尺测量的产品。
3. 基准:3.1、使用前的点检3.1.1 检查有无校正标签、且在有效期内3.1.2 工作面是否损伤、锈蚀 3.1.3 能否正确调零 3.1.4 刻度是否清晰 3.1.5 微分筒转动是否平稳3.1.6 锁扣扳向左边时,微分筒稍应不能转动3.2、使用时注意事项: 3.2.1 使用时戴手套;3.2.2 当工作面即将接触被测物件时,应用棘轮(微调)旋转,避免用手轮(粗调)时力度较大,造成工作面损伤,影响精度。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/1ab7082526d3240c844769eae009581b6ad9bd52.png)
千分尺作业指导书一、背景介绍千分尺是一种测量工具,主要用于测量物体的长度、宽度和高度等尺寸。
它具有高精度、易于使用的特点,广泛应用于机械制造、建筑工程、航空航天等领域。
为了确保千分尺的正确使用和准确测量,制定本作业指导书,以提供详细的操作步骤和注意事项。
二、操作步骤1. 准备工作(1) 确保千分尺的刻度清晰可见,无损坏或磨损。
(2) 检查千分尺的测量范围,选择合适的量程。
(3) 清洁工作区域,确保没有灰尘或杂物影响测量结果。
2. 测量长度(1) 将被测物体放置在水平平台上。
(2) 轻轻将千分尺的测量头与物体接触,确保垂直于被测物体的表面。
(3) 读取刻度尺上与物体接触的刻度值,注意刻度尺上的主刻度和副刻度。
(4) 如果需要进行更精确的测量,可以使用千分尺上的游标。
3. 测量宽度(1) 将被测物体放置在水平平台上。
(2) 将千分尺的测量头与物体的两侧接触,确保垂直于被测物体的表面。
(3) 读取刻度尺上两个测量头的刻度值,注意主刻度和副刻度的读数。
(4) 计算两个测量头的距离差值,即为物体的宽度。
4. 测量高度(1) 将被测物体放置在平稳的支撑物上。
(2) 将千分尺的测量头与物体的上表面接触,确保垂直于被测物体的表面。
(3) 读取刻度尺上与物体接触的刻度值,注意主刻度和副刻度。
(4) 如果需要进行更精确的测量,可以使用千分尺上的游标。
5. 注意事项(1) 在测量过程中,要保持千分尺垂直于被测物体的表面,避免倾斜或歪斜。
(2) 读取刻度尺上的刻度值时,要注意主刻度和副刻度的区别,确保准确读取。
(3) 使用千分尺时,要轻拿轻放,避免碰撞或损坏。
(4) 定期清洁千分尺,保持刻度清晰可见,以确保准确的测量结果。
三、实例应用千分尺广泛应用于各个行业,以下是几个实际应用的案例:1. 机械制造:在机械制造过程中,使用千分尺测量零件的尺寸,确保零件的精度和质量。
2. 建筑工程:在建筑施工中,使用千分尺测量建筑材料的长度、宽度和高度,确保施工的准确性。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/c212ab246ad97f192279168884868762caaebb0a.png)
千分尺作业指导书一、任务背景千分尺是一种常用的测量工具,广泛应用于各个领域的尺寸测量工作中。
为了确保使用千分尺的准确性和标准化,需要制定一份详细的作业指导书,以指导使用人员正确使用千分尺进行测量工作。
二、作业指导书的目的作业指导书的目的是为了确保使用千分尺的一致性和准确性,提高测量工作的质量和效率。
通过本指导书,使用人员将能够了解千分尺的使用方法、注意事项和维护保养要求,从而正确、有效地进行尺寸测量工作。
三、使用方法1. 准备工作a. 确保千分尺的表面清洁,无杂质和损坏。
b. 保持测量环境的稳定,避免温度和湿度的变化对测量结果的影响。
c. 确保被测物体的表面平整、清洁,并无明显的凹凸和划痕。
2. 测量步骤a. 将千分尺放置在被测物体上,确保尺尖与被测物体表面接触。
b. 用适当的力度将千分尺尺尖与被测物体表面紧密接触,避免过度或不足的力度。
c. 读取千分尺上的刻度值,记录下尺寸测量结果。
3. 注意事项a. 在使用千分尺进行测量前,应先进行零点调整,确保零位准确。
b. 测量过程中,应避免手指直接接触千分尺的刻度线,以免影响测量结果。
c. 避免在千分尺尺尖上施加过大的力度,以免造成尺尖变形或损坏。
d. 测量完成后,应将千分尺放回其专用盒中,避免尺尖受到损坏。
四、维护保养要求1. 定期清洁a. 使用柔软的布擦拭千分尺的表面,去除灰尘和污渍。
b. 可以使用适量的清洁剂擦拭千分尺,但要避免清洁剂进入千分尺的内部。
2. 定期校准a. 每隔一段时间,应将千分尺送到专业的测量仪器维修中心进行校准。
b. 校准后的千分尺应及时标注校准日期,并记录在千分尺的使用记录中。
3. 储存注意事项a. 将千分尺存放在干燥、通风的地方,避免受潮和受热。
b. 避免将千分尺与其他硬物或化学品存放在一起,以免造成损坏或腐蚀。
五、常见问题解答1. 为什么在使用千分尺前需要进行零点调整?零点调整是为了确保千分尺的起始位置准确,避免测量结果的偏差。
千分尺使用作业指导书
![千分尺使用作业指导书](https://img.taocdn.com/s3/m/375d96faa417866fb94a8e05.png)
中山XXXX科技有限公司千分尺使用指导书文件编号QC-SOP-009 版本/版次A/0 生效日期2017-9-15 页码1/1一.目的1.1确保本公司千分尺的操作符合检测、检验的要求,达到检测的精确度;1.2确保本公司千分尺检测人员的行为与检测结果符合产品的要求。
二.范围凡本公司千分尺的操作、维护工作适用于本规定。
三.职责品质部负责千分尺规范操作,定期维护的实施。
四.使用方法1.外径千分尺的结构3.外径千分尺的零位校准:(1)零位是否校准——方法:步骤一:松开锁紧装置,清除油污;步骤二:确认测砧与测微螺杆间接触面清洁干净。
(2)微分筒刻度零线是否与固定套筒的零刻度线重合:①重合标志:微分筒刻度零线与固定刻度零线重合;②不重合时的处理方法:先旋转旋钮,至螺杆快接近测砧时,旋转测力装置,当螺杆刚与测砧接触时会听到喀喀声,停止转动确认是否重合。
如仍不重合,送(外)计测室校正。
4.外径千分尺的测量方法:步骤一:将被测物擦干净,千分尺使用时轻拿轻放;步骤二:松开千分尺锁紧装置,校准零位,转动旋钮,使测砧与测微螺杆之间的距离大于被测物体;步骤三:一只手拿千分尺的尺架,将待测物置于测砧与测微螺杆的端面之间,另一只手转动旋钮,当螺杆要接近物体时,改旋测力装置直至听到喀喀声后再轻轻转动,0.5mm为1圈;步骤四:旋紧锁紧装置(防止移动千分尺时螺杆转动),即可读数。
5.读数方法:(1)测量读数=固定刻度+半刻度+可动刻度。
(2)固定刻度:读固定尺的上排刻度与微分筒交界处的值记整数;半刻度:读固定尺下排刻度与微分筒交界处的值,记0.5mm;可动刻度:读微分筒与中线对齐的格数,格数x0.01mm。
(3)微分筒每转1圈,(50格),测微螺杆就沿轴线直进(或退)0.5mm,那么微分筒转过1格,螺杆移动了0.01mm,即千分尺的精度为0.01mm。
(4)例图1:在下图中,固定刻度:7mm;半刻度:未超过半刻度,0.0mm;可动刻度:主轴线对齐的格数在37和38之间位置,再根据刻度分度读出其分刻度,就可得0.4,因此可动刻度是37.4,37.4X0.01=0.374mm。
千分尺使用作业指导书
![千分尺使用作业指导书](https://img.taocdn.com/s3/m/d6c6e4d90875f46527d3240c844769eae009a3d8.png)
6.3使用后要对千分尺进行必要的保养,擦净油污。铁屑等,放入量具盒前应使两测面保持一定缝隙,以防千分测量面锈蚀。每星期保养1-2次。
6.4发现千分尺有故障或示值不准确,超过有效期等异常状况,应及时报告上级。送往品质部处理。
5.3将被测物放在水平台面上且一端凸出台面,然后将千分尺测量装置放于被测物之间(被测物具体放法要结合其形状灵活放置)。
5.4旋转微分筒直至测微螺杆与被测物表面轻微接触。
5.5测量完毕后清洁干净,将测微螺杆旋回原位并固定锁紧机构,再放入包装盒内
6.0注意事项:
6.1旋钮和测力装置在转动时都不能过分用力,当转动旋钮使测微螺杆靠近被测物时一定要改旋测力装置,不能转动旋钮使螺杆压在被测物上。当测微螺杆与测砧已将待测物卡住或旋紧锁紧装置的情况下绝不能强行转动旋钮。
5.2测量时将被测物擦试干净,松开千分尺的锁紧装置,转动旋钮,使测砧与测微螺杆之间的距离略大于被测物体。右手拿千分尺的尺测力装置直至听到“喀喀”声(通常只响三声就OK)。旋紧锁紧装置(防止移动千分尺螺杆转动),就可读数。
a.外径千分尺的读数: L=整数部分+小数部分。
b.数显千分尺的读数:显示的值就是测量的值。
1.0目的:
为确保规范使用千分尺、安全作业,延长适用于本公司千分尺操作。
3.0定义:
千分尺的结构与原理:由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。据螺旋运动原理。
4.0职责:品质部负责对千分尺的使用和保养。
5.0操作程序
5.1从量具盒中取出千分尺,拧松锁紧机构,旋转测力装置使两测量面接接触,观察微分筒上的“0”线与固定套筒上的“0”线是否在同一直线上,如不在同一直线需重新调“0”。
外径千分尺使用作业指导书
![外径千分尺使用作业指导书](https://img.taocdn.com/s3/m/5bd3fc741711cc7931b716d6.png)
外径千分尺常简称为千分尺,它是比游标卡尺更精密的长度测量仪器,常见的一种如右图所示,由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成
1、在使用前,先对“0”位。
把两测量面擦干净,转动测力装置,使测量面接触,检查是否归零,如未归零,应送技质部或有关部门调整(用板子进行调整)。
2、测量时,利用测力装置使两测量面与被测量工件接触,直至测力装置发出响声,方可读数。
3、转动测力装置不能用力过猛,也不能直接转动刻度套管进行测量。
4、测量工件应在静态下进行。
5、测量时测量轴线要与被测尺寸方向一致。
6、读数时,应使视线正对刻线读数
1使用完毕后,清除测杆上异物,将测量面调至1-2mm处后紧锁
旋钮放入卡盒内。
2不使用时严禁超出测量范围随意乱放,以免测杆与实物碰撞,损坏仪器。
千分尺属 精密检测仪器,使用者轻拿轻放。
3严禁重物或工件压至测量器,以免影响测量精度。
1、被测值的整数部分在主刻度尺上读取。
(以微分筒刻度面所处在主刻度的上刻线位置来确定)
2、小数部分,在主刻度下刻线上和微分筒上读出(当下刻线出现时,小数值=0.5+微分筒上读数;当下刻线未出现时,小数值=微分筒上读数)。
3、被测值;整数值+小数部分。
外径千分尺使用作业指导书量具简介
操作规范
保养及保管
读数方法设计(日期)审核(日期)批准(日期)。
千分尺使用作业指导书
![千分尺使用作业指导书](https://img.taocdn.com/s3/m/5dbd912c974bcf84b9d528ea81c758f5f71f2975.png)
千分尺使用作业指导书XXX千分尺使用指导书文件编号:QC-SOP-009生效日期:2017-9-15版本/版次:A/01/1一、目的:确保本公司千分尺的操作符合检测、检验的要求,达到检测的精确度,同时确保本公司千分尺检测人员的行为与检测结果符合产品的要求。
二、范围:凡本公司千分尺的操作、维护工作适用于本规定,品质部负责千分尺规范操作,定期维护的实施。
三、职责:品质部负责千分尺规范操作,定期维护的实施。
四、使用方法:1.外径千分尺的结构2.外径千分尺的零位校准:1)零位是否校准——方法:步骤一:松开锁紧装置,清除油污;步骤二:确认测砧与测微螺杆间接触面清洁干净。
2)微分筒刻度零线是否与固定套筒的零刻度线重合:①重合标志:微分筒刻度零线与固定刻度零线重合;②不重合时的处理方法:先旋转旋钮,至螺杆快接近测砧时,旋转测力装置,当螺杆刚与XXX接触时会听到XXX,停止转动确认是否重合。
如仍不重合,送(外)计测室校正。
3.外径千分尺的测量方法:步骤一:将被测物擦干净,千分尺使用时轻拿轻放;步骤二:松开千分尺锁紧装置,校准零位,转动旋钮,使测砧与测微螺杆之间的距离大于被测物体;步骤三:一只手拿千分尺的尺架,将待测物置于测砧与测微螺杆的端面之间,另一只手转动旋钮,当螺杆要接近物体时,改旋测力装置直至听到喀喀声后再轻轻转动,0.5mm为1圈;步骤四:旋紧锁紧装置(防止移动千分尺时螺杆转动),即可读数。
4.读数方法:1)测量读数=固定刻度+半刻度+可动刻度。
2)固定刻度:读固定尺的上排刻度与微分筒交界处的值记整数;半刻度:读固定尺下排刻度与微分筒交界处的值,记0.5mm;可动刻度:读微分筒与中线对齐的格数,格数x0.01mm。
3)微分筒每转1圈,(50格),测微螺杆就沿轴线直进(或退)0.5mm,那么微分筒转过1格,螺杆移动了0.01mm,即千分尺的精度为0.01mm。
4)例图1:在下图中,固定刻度:7mm;半刻度:未超过半刻度,0.0mm;可动刻度:主轴线对齐的格数在37和38之间位置,再根据刻度分度读出其分刻度,就可得0.4,因此可动刻度是37.4,37.4X0.01=0.374mm。
千分尺作业指导书
![千分尺作业指导书](https://img.taocdn.com/s3/m/d7d8e521a88271fe910ef12d2af90242a995ab4d.png)
千分尺作业指导书引言概述:千分尺是一种常用的测量工具,广泛应用于各个行业。
本文将为大家介绍千分尺的使用方法和注意事项,帮助读者正确高效地使用千分尺进行测量工作。
一、千分尺的基本结构和使用方法1.1 千分尺的结构- 千分尺主要由主尺、游标、测量杆和测量头组成。
- 主尺是千分尺的主体,上面刻有毫米和厘米的刻度线。
- 游标是用来读取刻度的移动部件,通常有两个游标,一个固定在主尺上,一个可移动。
- 测量杆是千分尺的测量部分,可以根据需要更换不同长度的测量杆。
- 测量头是千分尺的接触部分,用来接触被测物体。
1.2 千分尺的使用方法- 在使用千分尺之前,首先要检查千分尺的零位是否正确,确保游标和主尺的刻度线对齐。
- 将被测物体放置在千分尺的测量头下方,轻轻按下测量头,确保与被测物体接触。
- 移动游标,直到游标的刻度线与主尺的刻度线对齐,读取游标所在位置的刻度值。
- 注意,读取刻度时要注意游标的位置,通常有两个游标,需要读取两个游标的刻度值,并进行计算得出最终测量结果。
1.3 千分尺的注意事项- 在使用千分尺进行测量时,要保持稳定的手持姿势,避免手部晃动影响测量结果。
- 测量头与被测物体接触时,要轻轻按下,避免用力过大导致变形或损坏。
- 在读取刻度时,要仔细观察游标和主尺的刻度线对齐情况,确保准确读取刻度值。
- 千分尺使用完毕后,要及时清洁并放置在干燥通风的地方,避免受潮或损坏。
二、千分尺的精度和误差控制2.1 千分尺的精度- 千分尺通常具有较高的精度,一般能够达到0.02毫米的测量精度。
- 千分尺的精度受到制造工艺和材料的影响,优质的千分尺通常具有更高的精度。
2.2 千分尺的误差控制- 在使用千分尺进行测量时,要注意误差的控制,避免误差对测量结果的影响。
- 误差的控制可以通过选择合适的测量杆、正确的使用方法以及定期校准千分尺来实现。
2.3 千分尺的校准- 为了保证千分尺的准确性,定期校准千分尺是非常重要的。
手顺书(千分尺使用作业指导书)--2017-9-14
![手顺书(千分尺使用作业指导书)--2017-9-14](https://img.taocdn.com/s3/m/dd222b13763231126fdb1102.png)
标 准 作 业 书 【 手 顺 】 A17/9/14(作业名)0新规制成No1、5″防止使用不合格2、右手拿起千分尺,右手拇指和食指旋动微分筒使千分尺张开一定的距离。
10″(千分尺两测量面用无尘布拭擦干净,防止(附图-②)测量误差)3、左手把千分尺自带的标准块置于两测量平面中间,右手旋动微分筒直至刚接触标准块。
10″(标准块两测量面用无尘布拭擦干净,防止(附图-③)测量误差)4、右手拇指和食指轻轻旋动调测力装置,听到“咔咔咔”的声音(三声)即停止。
15″轻轻旋动棘轮微调装置(附图-④)(防止损坏千分尺)5、10″(96为上刻度线;0.42为微分筒数值)两者相加即为结果。
(附图-⑤)(结果显示为96.42mm)6、如结果与标准块上的数值相符即可用于测量样件,否则再次用标准块对零。
10″0位校准(附图-⑥)7、右手拇指和食指轻轻旋动尾部测力装置松开标准块,放入待测样品。
10″(附图-⑦)8、35″9、10″(注:0-25mm千分尺使用完后两测量面预留1-2mm距离,防止倒吸)1′55″禁止事项・理由(灾害不良的事例)异常时的处理、特记事项、其他1、不允许使用未经校验的千分尺。
1.不良件放入红色不良品箱中;2、发现千分尺有问题时禁止使用。
2.有不良件时反映给班长及负责工程师。
3.千分尺有问题时送计量室维修、禁止非计量专人拆卸安装。
4.千分尺每次使用前必须用标准块对零。
车型:管理NO:PZ07-GK11-719-F011 使用劳保工具工作服、棉纱手套,劳保鞋修订原因习熟天数1工程名工序号千分尺确 认科长修改年月日修订次数千分尺使用作业指导书使用零件等工程师使用工具主 要 步 骤时间(秒)重点(重点的理由)作业流程 ・图解 ・ 其他选择量程合适的千分尺,目视是否贴有合格标签。
(附图-①)先读出尺身上微分筒压住的数值,再读出尺身“O”刻度线对应的微分筒上的数值,合计使用完毕,要擦净上油,放到盒内,注意不要锈蚀或弄脏重复步骤NO.3、NO.4、NO.5读出测量值。
千分尺操作手顺
![千分尺操作手顺](https://img.taocdn.com/s3/m/61d49f49cf84b9d528ea7acb.png)
千分尺操作手顺①外径千分尺 一.主要分类②内径千分尺(如:管套千分尺(图1),尖头千分尺(图2),盘式千分尺等) 二. 功能:测量树脂/板金的外径,板厚,沟深 三. 千分尺结构图四.规格:A .测量范围:0—25mm ; E .测量力:5—10N ;B .最小读数:0.001mm; F .显示窗:LCD 显示(6位数字及负号)C .器械误差(200C):±2 μm(不包括量子化误差);G .电源:氧化银电池(SR44 NO.93882)1个,常态使用1.2年D .量子化误差:±1计数; H .温度:使用50C-400C ;保存-100C —600C 。
五.使用方法 1.使用步骤:A .准备:将千分尺盒和千分尺介座,要测量的部品放在水平台上,戴好手套;B .清洁:取出千分尺,用干净的软布先擦拭千分尺测量面及刻度面,除去上面的杂物后再使用,被测部品测量的位置要擦干净;C .固定:将千分尺台座夹紧,物体接触面垂直主轴;D .归零:将两测定面合起来,确认刻度或液晶显示器是否归零,否则可用两测定面夹住白纸,将测定面位擦干净,转动归零。
E .测定:将测定面在接触被测物体时,慢慢转动千分尺的微调旋钮,施加的测定力一般为响三声标准;F .使用千分尺测定轴的外径尺寸时,要旋转被测物测定其最大值;G .请先洗干净千分尺测量面及刻度面,除去上面的杂物后再使用②.使用前务必将两测定面合起来,并确认刻度或液晶显示器是否归零,否则可用两测定面夹住白纸,把测定面拉擦干净,然后归零(图3)⑤①②③④ ⑥⑦⑧③. 测定时注意:测定面在将接触被测物体时,请慢慢的转动千分尺的微调,施加的测定力一般为微响三声为准④.使用千分尺测定轴的外径尺寸时,要旋转被测物测定其最大值五.使用方法①.请先确认千分尺是否在校正期内,否则不可使用并向上级汇报②.被测物体在转动时请不要测定,因为测定员或千分尺都有可能被机器卷入,有受伤损坏的危险③.被测物体测量的位置要擦干净,物体接触面要垂直主轴④.长期不使用的数显千分尺,电池要取出分开放置,以防电池漏液造成仪器损坏⑤.在使用中要避免千分尺因受到过大的外力及跌落等对千分尺的冲击而造成损坏⑥.使用时最好用千分尺台座夹紧,放置在水平台上使用⑦.使用后一定要将两测定面保留一点缝隙后,再将固定螺丝拧紧锁住⑧.使用后要将千分尺各部位擦试干净,关闭电源,并涂上防锈油保护后,最好放入盒中保存六.日常点检①.每天要检查电池电量是否足够,如果电量不足,及时更换②.每天要对千分尺的精度、校正、有效期的确认,转动是否灵活,顺畅,各部位是否有损坏等进行点检,并将点检结果记录于量规仪器点检表中七.保养①.不能放置有直射太阳光的地方②.不能放置于潮湿的地方③.使用完后,最好是在主轴涂上一层薄薄润滑油,放置在盒子里。
