氧化锌避雷器试验基础知识须知
变电站氧化锌避雷器试验作业指导书
变电站氧化锌避雷器试验作业指导书随着现代化电气设备的发展，电力系统不断升级、补充新设备，这些新设备必须大量使用高科技材料和质量极高的电器元器件来保障其运行可靠性。
其中，氧化锌避雷器被广泛应用于中高压抗雷击保护系统里面，以其优良的电气性能和人性化设计受到越来越多电力行业的关注。
不仅如此，氧化锌避雷器试验作业也相对重要，因此电力工作者需要了解详细试验作业指导书。
氧化锌避雷器试验作业之前要注意的事项1.应提前完成试验前的准备工作。
检查所有试验装置，计算所有试验数据，并准备好一定量的工具和材料。
2.在试验开始前，应确保变电站的运行工作已经停止，确保安全，避免任何可能产生人身伤害。
3.通常情况下，随压器和避雷器的安装位置是相同的，因此应确保避雷器与随压器相同的设置在试验中使用。
氧化锌避雷器试验作业的流程1.制定试验方案根据电网的综合管制规定和标准，设计合适的试验方案，包括试验步骤、设备标准以及测试脉冲等相关信息。
2.检查试验高压开关和避雷器在试验开始前，对高压开关和避雷器进行全面的检查，确保它们没有任何问题。
检查包括避雷器内生氧、压缩空气、连接管、中间组件和线夹等。
3.组装高压测试装置在进行氧化锌避雷器试验作业前，应组装合适的高压测试装置。
装置应遵循相应的安装程序。
在使用测试装置时，应确保所有的安全规定被遵守，如应用安全手套和头盔等。
4.进行电气测试试验人员需要对避雷器的电气性能进行测试。
除了测量器电感和电容，还需要使用避雷器容量试验仪来测量电容和损耗电流参数。
这些测试数据将被写入测试日志中。
5.高压变换测试在进行高压变换测试之前，整个电路需要接地以确保操作安全性。
测试时，电流将在一定时间内施加到避雷器上。
使用避雷器保护电缆让电流通过地线来运行。
6.分析试验数据在完成氧化锌避雷器试验作业后，需要对各项实验数据进行详细的分析。
数据分析中需要比较实际测试数据、规定数值以及先前的测试数据。
这样才能检查整个避雷器系统的健壮性和可行性。
测量氧化锌避雷器要注意哪些操作问题

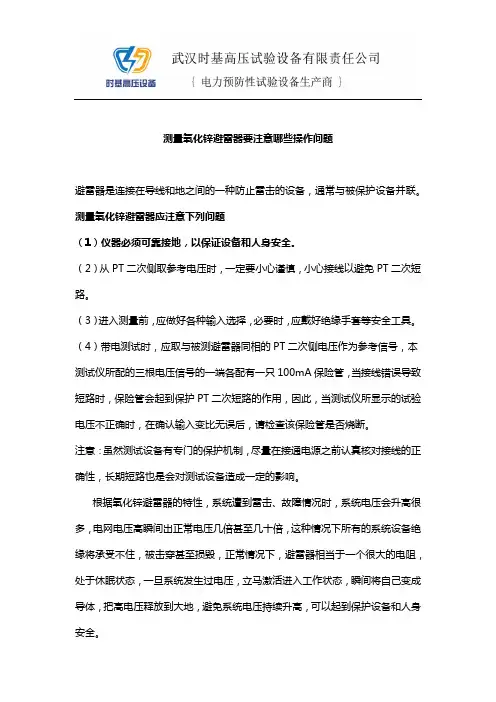

测量氧化锌避雷器要注意哪些操作问题
避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。
测量氧化锌避雷器应注意下列问题
（1）仪器必须可靠接地，以保证设备和人身安全。
（2）从PT二次侧取参考电压时，一定要小心谨慎，小心接线以避免PT二次短路。
（3）进入测量前，应做好各种输入选择，必要时，应戴好绝缘手套等安全工具。
（4）带电测试时，应取与被测避雷器同相的PT二次侧电压作为参考信号，本测试仪所配的三根电压信号的一端各配有一只100mA保险管，当接线错误导致短路时，保险管会起到保护PT二次短路的作用，因此，当测试仪所显示的试验电压不正确时，在确认输入变比无误后，请检查该保险管是否烧断。
注意：虽然测试设备有专门的保护机制，尽量在接通电源之前认真核对接线的正确性，长期短路也是会对测试设备造成一定的影响。
根据氧化锌避雷器的特性，系统遭到雷击、故障情况时，系统电压会升高很多，电网电压高瞬间出正常电压几倍甚至几十倍，这种情况下所有的系统设备绝缘将承受不住，被击穿甚至损毁，正常情况下，避雷器相当于一个很大的电阻，处于休眠状态，一旦系统发生过电压，立马激活进入工作状态，瞬间将自己变成导体，把高电压释放到大地，避免系统电压持续升高，可以起到保护设备和人身安全。
氧化锌避雷器带电测试仪是采用Pt二次取电压的方式，实现6~35kV氧化锌避雷器的交流参数测量，测量速度快，准确度高，外观采用工程塑胶，抗震性好，简单耐用，5.7寸液晶显示和微型打印输出，相比老款黑白显示提升了人性化的设计，同时，配备无线接收装置，即使在无电压的时也能准确测量，该产品可用于带电或停电时测量，是检查避雷器内部绝缘受潮及阀片老化重要的工具。
氧化锌避雷器试验培训课件
MOA型号
MOA型号（举例）
HY5W-51/134
H: 复合有机物 Y：氧化锌避雷器 5：标称放电电流5kA W：无间隙 51：额定电压51kV 134：标称放电电流下的最 大残压134KV
MOA型号（举例）
Y5WZ-17/45 瓷套、标称放电电流5kA、无间隙、电站型
额定电压17kV、标称放电电流下残压45kV HY5WS2-17/50
避雷器保护水平
雷电冲击保护水平 陡波电流冲击下最大残压除以1.15和雷电冲击最大残压两
值中较大者为避雷器的雷电冲击保护水平 操作冲击保护水平 避雷器的操作冲击保护水平是规定的操作电流冲击下最大
残压
避雷器参数
第三章、I MOA的试验
．
试验目的
（1）避雷器在制造过程中可能存在缺陷而未被检查 出来，如在空气潮湿的时候或季节装配出厂，预先带 进潮气； （2）在运输过程中受损，内部瓷套破裂，并联电阻 震断，外部瓷套碰伤； （3）在运输中受潮，瓷套端部不平，滚压不严，密 封橡胶垫圈老化变硬，瓷套裂纹等原因； （4）并联电阻和阀片在运行中老化； （5）其他劣化。
试验步骤
1、选择绝缘电阻表，按规定35KV及以上避雷器应使用5000V 兆欧表，基座绝缘电阻应使用2500V兆欧表。 2、检查绝缘电阻表。 3、对避雷器停电和放电。 4、对避雷器外观进行检查并清洁表面。 5、接线。 6、测量绝缘电阻。 7、对避雷器进行放电。 8、记录。
危险点分析及控制措施
1、防止高处坠落 人员在拆、接高压引线时，如需登高，必须系好安全带，使用 梯子时必须有人扶持或绑牢。
表 金属氧化物避雷器允许的相间温差及最大工作温升参考值
电压等级 kV
正常热像特征
异常热像特征
氧化锌避雷器试验标准
氧化锌避雷器试验标准氧化锌避雷器是一种用于保护电力系统设备免受雷击损害的重要装置。
为了确保氧化锌避雷器的性能和可靠性，需要对其进行严格的试验。
本文将介绍氧化锌避雷器的试验标准，以便于相关人员对其进行有效的检测和评估。
首先，氧化锌避雷器的试验应当符合国家标准和行业规范的要求。
试验包括外观检查、绝缘电阻测量、放电电压测量、放电电流测量、雷电冲击试验等内容。
其中，外观检查主要是检查氧化锌避雷器的外观是否完好，是否有损坏或者污秽现象。
绝缘电阻测量是用来检验氧化锌避雷器的绝缘性能，确保其在正常工作条件下不会发生漏电或击穿现象。
放电电压测量和放电电流测量是用来检验氧化锌避雷器的放电性能，确保其在遭受雷击时能够有效放电，保护设备不受损害。
雷电冲击试验是模拟真实雷击情况，检验氧化锌避雷器的抗雷击能力，确保其在雷电冲击下能够正常工作。
其次，氧化锌避雷器的试验应当由具有相关资质和经验的机构进行。
试验机构应当具备完善的试验设备和条件，能够按照标准要求对氧化锌避雷器进行全面、准确的试验。
试验人员应当具备专业的知识和技能，能够熟练操作试验设备，准确记录试验数据，并对试验结果进行科学分析和评估。
只有经过专业机构的试验，才能够确保氧化锌避雷器的质量和性能符合标准要求。
最后，氧化锌避雷器的试验结果应当及时报告相关单位和人员。
试验报告应当真实、准确地反映氧化锌避雷器的试验情况和结果，包括外观检查、绝缘电阻测量、放电电压测量、放电电流测量、雷电冲击试验等内容。
试验报告还应当对氧化锌避雷器的性能和可靠性进行评价，提出合理的改进建议。
相关单位和人员应当根据试验报告的结果，对氧化锌避雷器的质量和性能进行认真评估，确保其在电力系统中能够发挥良好的保护作用。
综上所述，氧化锌避雷器的试验标准是保证其质量和性能的重要保障。
只有严格按照标准要求进行试验，才能够确保氧化锌避雷器在电力系统中的可靠运行，有效保护设备免受雷击损害。
希望相关单位和人员能够重视氧化锌避雷器的试验工作，确保其质量和性能符合标准要求，为电力系统的安全稳定运行提供坚实保障。

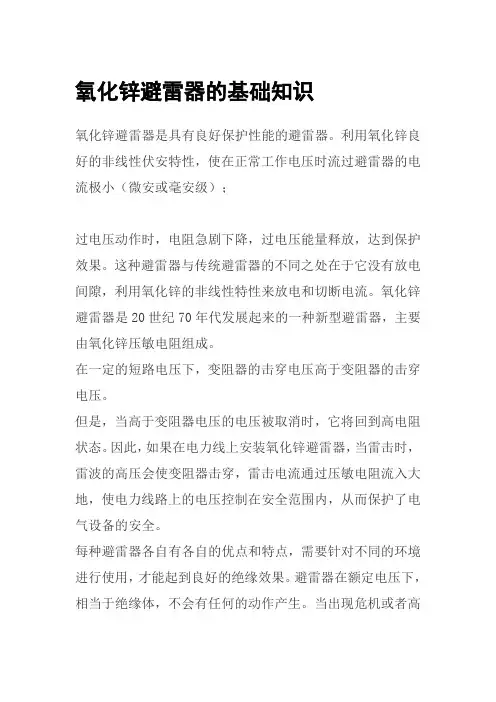

氧化锌避雷器的基础知识 (图文) 民熔
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；过电压动作时，电阻急剧下降，过电压能量释放，达到保护效果。
这种避雷器与传统避雷器的不同之处在于它没有放电间隙，利用氧化锌的非线性特性来放电和切断电流。
氧化锌避雷器是20世纪70年代发展起来的一种新型避雷器，主要由氧化锌压敏电阻组成。
在一定的短路电压下，变阻器的击穿电压高于变阻器的击穿电压。
但是，当高于变阻器电压的电压被取消时，它将回到高电阻状态。
因此，如果在电力线上安装氧化锌避雷器，当雷击时，雷波的高压会使变阻器击穿，雷击电流通过压敏电阻流入大地，使电力线路上的电压控制在安全范围内，从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。
避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。
当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用浅谈氧化锌避雷器的基础知识，专业电工都推荐看一看，民熔避雷器的安装和运行维护（珍藏版）一级电工都在看，民熔避雷器②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
氧化锌避雷器的基础知识 图文 民熔
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
氧化锌避雷器是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。
每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。
然而压敏电阻被击后，是可以恢复绝缘状态的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。
因此，如在电力线上安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。
避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。
当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
氧化锌避雷器原理与试验分析
TECHNOLOGY TREND［摘要］金属氧化物避雷器（下文简称MOA ）以其优异的技术性能逐渐取代了其它类型的避雷器，成为电力系统的换代保护设备。
由于MOA 没有放电间隙，氧化锌电阻片长期承受运行电压，并有泄漏电流不断流过MOA 各个串联电阻片，这个电流的大小取决于MOA 热稳定和电阻片的老化程度。
如果MOA 在动作负载下发生劣化，将会使正常对地绝缘水平降低，泄漏电流增大，直至发展成为MOA 的击穿损坏。
所以监测运行中MOA 的工作情况，正确判断其质量状况是非常必要的。
［关键词］金属氧化物避雷器；泄漏电流；现场测试氧化锌避雷器原理与试验分析徐静（邯郸供电公司，河北邯郸056000）1概述避雷器按结构分为保护间隙和管式避雷器、阀式避雷器（配电型FS 、变电所型FZ ）、磁吹阀式避雷器和金属氧化物避雷器。
目前常使用的避雷器大致可分为：普通阀式、磁吹阀式和氧化锌避雷器。
火花间隙决定了避雷器的放电电压，串联的阀片决定了避雷器的残压和续流。
带并联分路电阻的避雷器使整个火花间隙分布的电压更均匀，更有利于熄弧并改善了放电性能。
磁吹阀式与普通阀式的主要元件相同，所不同的只是采用磁场驱动电弧来提高灭弧性能。
这两种避雷器由于都存有火花间隙，多少都会有些密封不良，使内部受潮，降低灭弧，影响放电性能，所以正在逐渐被新型的氧化锌避雷器所取代。
2氧化锌避雷器的基本组成2.1氧化锌避雷器的运行条件1）环境温度不高于+40℃，不低于-40℃；2）长期施加在避雷器端子间的工频电压应不超过其持续运行电压；3）地震强度7度及以下地区；2.2避雷器型号的表示方法（如图一所示）图一避雷器型号的表示方法2.3氧化锌避雷器的基本结构金属氧化物避雷器的基本结构是阀片。
阀片是以氧化锌为主要成分，并附加少量的Bi 2O 3、Co 2O 3、MnO 2、Sb 2O 3等金属氧化物添加剂，将它们充分混合后造粒成型，经高温焙烧而成的。
这种阀片具有优良的非线性、大的通流容量。
氧化锌避雷器试验
氧化锌避雷器试验一、一号线避雷器分类：按照安装地点分，主要分为主变电所内110kV三相进线避雷器，地面段牵引降压所内保护直流系统避雷器（一般与直流母排相连），接触网地面段在部分隔离刀闸上加装避雷器（型号为HE60MC15L1E1M5,Y10CL-1.8/5.45）。
二、氧化锌避雷器的工作原理在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题三、使用仪器和工具：奥地利保尔25kV直流耐压试验仪1套2500V兆欧表1块空气开关1个长测试线两条，其他规格测试线若干酒精1只，抹布若干。
四、试验项目及方法1、计数器试验（目前只有变电所内的避雷器装有计数器）避雷器计数说明有雷电电涌通过. 车B、西朗所内避雷器(国产)一端直接用电缆与直流母排相连接.,另一端直接接地.由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次, 每年雷雨季节之前进行。
用220V市电点触避雷器正/地极,每点一次计数器动作一格.动作到计数器回原位止.或者开关K每开关一次，放电记数器动作一次。
计数器2、避雷器试验①绝缘电阻测量(与历史值比较，换算于相同温度下不低于70%):将避雷器原上下接线甩开，用酒精拭檫干净，用摇表的L端接避雷器上端，E端接避雷下断并器接地，摇表放置平稳后，以每分钟120转的速度对避雷器摇1分钟，读出绝缘电阻值。
②测量75％U1mA时的泄漏电流该试验主要检查长期允许工作电流是否符合规定，泄漏电流愈大，说叫阀片愈老化，愈严重，避雷器寿命愈短。
氧化锌避雷器直流漏电试验程序及注意事项
氧化锌避雷器直流漏电试验程序及注意事项氧化锌避雷器直流漏电试验程序及注意事项
一、试验程序
(1)将氧化锌避雷器顶部与开关柜主电路断开，下端接地。
(2)将直流高压发生器接入线路，将压力管的高压输出双压至微安表，再接至某相氧化锌避雷器上端。
(3)接通电源，设定过压设定值，按下高压开关按钮，缓慢转动调压旋钮，开始升压，直至微安表读数达到1000μA。
记录此时的测试电压，即UDC1mA。
(4)再次按下0.75UDC1mA按钮，电压下降到0.75倍，记录微安表读数为
0.75UDC1mA时的漏电流。
(5) 要将电压降低到零，请按下高压中断按钮并按照相同的程序进行其他两相测试。
二、注意事项
(1)氧化锌避雷器的漏电流会随着电压的增加而增加得更快。
电压越大，升压速度越慢，以免超过仪器的最大输出漏电流。
(2)不同电压等级的氧化锌防雷器的UDC1mA是不同的。
试验值应与制造厂规定值比较，偏差不应超过5%。
(3)0.75 倍UDC1mA 处的漏电流不应超过50μA，或符合产品规格的规定。
(4)各阶段试验完成后，必须用放电棒充分放电后再拆线。
氧化锌避雷器运行知识及注意事项
氧化锌避雷器运行知识及注意事项一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌第1页河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，第2页河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
110kV氧化锌避雷器直流参考电压及泄漏电流测试
110K V氧化锌避雷器直流参考电压及泄漏电流测试1、检查确认被试品与引线的连接已断开，有明显断开点，具备试验条件。
2、查阅被试品的历史试验数据和缺陷记录，做到心中有数。
3、在背阴、通风的地方摆放合格的温、湿度计。
4、对试品高压端放电并接地。
放电要带绝缘手套先通过电阻放电后直接放电。
接地要先接接地端后接被试品高压端。
5、布置安全措施：在工作现场设围栏，向外悬挂“止步，高压危险”的标示牌，在被试品上悬挂“在此工作”标示牌。
6、用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
7、抄写被试品铭牌并记录天气情况，环境温、湿度。
8、根据被试品选择合适的仪器仪表，并合理摆放，控制台与高压发生器的距离要合适。
检查仪器仪表是否有检验合格证、是否在检定周期内，记录仪器仪表的名称、型号、序号、厂家。
9、正确接线。
注意被试品底部、控制台、直流高压发生器都要妥善接地，接地要先接接地端。
直流高压发生器高压线先不接被试品，悬空。
10、仪器参数设置：两节，过压整定为1.15倍U1mA（约170kV）。
11、试验电源检查：检查试验电源有无明显的断开点；有无漏电保护器，漏电保护器是否有合格证是否在有效期内，检查漏电保护器是否能可靠动作；用万用表检查试验电源电压是否220V。
12、检查试验接线是否正确，开关是否在关位，调压器是否在零位。
13、通知所有人员离开被试品，取得试验负责人许可，空升仪器，检查过压保护是否可靠动作。
检查完毕后把调压器降到零，关掉仪器电源开关，拉开电源刀闸。
注意升压时要先呼唱，站在绝缘垫上，并有专人监护。
14、把试品的地线摘除，把直流高压发生器的高压线接到试品高压端，高压线与地要有足够距离，必要时可以加屏蔽（加在第二个裙上）。
15、升压，升压要先呼唱，站在绝缘垫上，并有专人监护。
升压过程中要精力集中，一旦发现异常应立即断开电源停止试验，查明原因并排除后方可继续试验。
合上电源刀闸，打开仪器电源开关，按下“高压通”按钮，旋转调压器粗调旋钮均匀升压，升压时严格监视泄漏电流，当要到1mA时，改为细调，缓慢调节细调旋钮，使泄漏电流达到1mA此时停止升压，待电流表读数稳定后读取1mA下电压值，按下“0.75DC1mA”按钮，读取该电压下的泄漏电流值。
氧化锌避雷器试验方法_氧化锌避雷器的简介及试验
《氧化锌避雷器试验方法_氧化锌避雷器的简介及试验》摘要：要：本文从氧化锌避雷器工作原理、特点及试验方法详细阐述了氧化锌避雷器，a、氧化锌避雷器的通流能力大，1、试验项目的意义：a、可初步了解其内部是否受潮，及时发现缺陷摘要：本文从氧化锌避雷器工作原理、特点及试验方法详细阐述了氧化锌避雷器。
氧化锌避雷器因具有较齐全的防护功能，稳定性高、体积小、使用寿命长，所以目前被广泛应用。
关键词：氧化锌避雷器；优点；特性；试验一、氧化锌避雷器工作原理1、氧化锌避雷器（阀型避雷器的第三代产品）工作原理氧化锌避雷器是世界公认的当代最先进防雷电器。
它是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。
每一块压敏电阻从制成时就有它的一定开关电压(叫压敏电压或阀值电压)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻呈低值被击穿，相当于短路状态。
然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。
因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。
2、避雷器的作用避雷器的作用是限制过电压以保护电气设备。
避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置，间隙的击穿电压比线路或设备的雷电冲击绝缘水平低，在正常运行电压下间隙处于隔离绝缘状态，在过电压下间隙被击穿接地，放电降压起到保护线路或设备绝缘的作用。
二、氧化锌避雷器的优点、七大特性及基本参数1、氧化锌避雷器的优点：a、具有完全的防雷功能，即对雷电陡波和雷电幅值同样有限压保护作用；b、防雷保护作用不会造成电力网接地故障或相间短路故障； c、防雷保护作用不应有短路电流或工频续流等工频能源浪费；d 动作特性应具有长期运行稳定性，免受暂态过电压危害； e、具有连续雷电冲击保护能力；f、有较小的外形尺寸，小型化轻量化更便于室内手车柜使用； g、具有20 年以上使用寿命；h、能附带脱离器监察运行工况，当其失效时自动退出运行。
氧化锌避雷器基础知识
避 雷 器 的 作 用
避雷器用于吸收电网中的操作过电压和大气过电压 • 正常电压时：避雷器呈高阻状态，基本上没有电 流。 • 过电压到来限制过高的电压，并 保持一定的对地电压。 • 过电压消失后：避雷器能自动恢复高阻状态。
氧化锌避雷器的型号
• 避雷器产品型号编制方法
氧化锌避雷器的型号
基 本 参 数
额定电压：允许加在避雷器两端的最大工频电 压有效值。它表明了避雷器对暂时过电压的 承受能力。 持续运行电压：允许长期连续加在避雷器两端 的工频电压有效值。 标称放电电流：8/20标准波形下通过的雷电流 单位KA
特别注意：避雷器的额 定电压不等于持续运行 电压。
避 雷 器 的 交 接 试 验
• 1、测量避雷器及基座绝缘电阻。 • 2、测量避雷器的工频参考电压和持续电流。 • 3、测量避雷器直流参考电压和0.75倍直流参 考电压下的泄漏电流。 • 4、检查放电计数器动作情况和监视电流表指 示。 • 5、工频放电电压试验。
结
束
欢 迎 提 出 宝 贵 意 见
• 参考电压：规定的参考电流下避雷器两端的电压 有效值。 • 工频参考电压：不应低于避雷器的额定电压值。 35kV及以上避雷器需要测量。 • 直流参考电压：并不反映交流避雷器的特性，只 是为了便于现场检测之用。通常为1mA时的直 流电压。 • 0.75U1mA:0.75倍直流参考电压下的泄漏电流。 用于测量电压降低后避雷器是否自动截止。 • 残压：避雷器通过标称放电电流时两端的电压。
氧 化 锌 避 雷 器
基 础 知 识
氧 化 锌 避 雷 器 基 本 知 识
氧化锌避雷器的成份 氧化锌避雷器的伏安特性 避雷器的基本要求 氧化锌避雷器的型号 避雷器的基本参数的含义 避雷器的运行条件 避雷器的选择 避雷器的试验
氧化锌避雷器泄漏电流测量注意事项
氧化锌避雷器泄漏电流测量注意事项
1.选择正确合理的接线方法
试验前,必须仔细检查试验回路的工况以及试验的接线正确性,应保证测量一起可以接地,如果接地点有油漆或锈蚀必须清理干净,测量电缆屏蔽良好,原则上,电压输出部分与氧化锌避雷器的距离,测量电线长度不宜过长.
2.选择合适的气候条件
温度,湿度对氧化锌避雷器泄漏电流的测量影响较大,氧化锌避雷器在小电流区域具有负温度系数,加之氧化锌避雷器内部空间较小,影响有功功率产生热量的散发,使氧化锌避雷器正常运行下的内部温度高于环境温度,两者的温度直接影响着阻性电流的变化,由于氧化锌避雷器自身电容,对地电容和污秽杂散电容会随湿度的变化而改变,通常温度越高,氧化锌避雷器泄漏电流就越大,因而要在合适的温度和湿度下,对统一一组或一只避雷器进行跟踪检测,应该尽可能选择在相近的季节测试,及时对数据进行综合比较,通过分析,准确判断氧化锌避雷器的安全状况.
3.排除不良因素对10KV氧化锌避雷器测量的影响,影响测量的因素除了上面提到的接线方式和气候条件外,还有电流的波动,全电流的变化,相间的耦合电容,电磁干扰及对地的
杂散电容,另外,仪器的抗干扰性会直接影响氧化锌避雷器的测量结果.。
氧化锌避雷器测试仪试验准备及使用注意事项
氧化锌避雷器测试仪试验准备及使用注意事项
氧化锌避雷器测试仪，采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。
并显示电压、电流的波形及打印输出。
氧化锌避雷器测试仪采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。
同时提供现场的接线显示。
一、氧化锌避雷器测试仪试验前的准备工作
1、首先检查氧化锌避雷器测试仪表面是否干燥、清洁，电源线、连接电缆及接地线等是否完好。
2、将测控箱接地端与高压箱接地端连接后，从高压箱接地端引出接地线牢固接入地网，并引出放电线。
同时，确保测控箱与高压箱间留有足够的安全距离。
3、用连接电缆将测控箱和高压箱连接起来。
4、试品下端(对地绝缘)接入高压箱“试品"端，上端接入高压箱高压端。
5、高压引线必须采用带绝缘外皮的导线，以减少高压引线对地的电晕电流，同时注意对地绝缘。
6、试验完毕，一定要将氧化锌避雷器测试仪调压粗调钮复零，关闭高压，待绿灯亮后，将接地线挂在高压端，最后才能接触高压端或更换试品。
二、氧化锌避雷器测试仪注意事项
1、从PT处或试验变压器测量端取参考电压时，应仔细检查接线以避免PT二次或试验电压短路。
2、如果因气候变化等等原因造成液晶字符显示变淡，可适当调整对比度调节旋转钮，使字符清晰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化锌避雷器试验基础知识须知避雷器是一种过电压保护设备。
除了能限制雷击引起的过电压，还能限制一部分操作过电压。
又能截断续流，不至于引起系统接地短路。
一般并联与系统之中。
武汉汇卓电力专业生产氧化锌避雷器试验得设备有：
HZYB-3H 氧化锌避雷器特性测试仪
，HZYB-V 氧化锌避雷器带电测试仪，
HZFZ-HI 避雷器放电计数器校验仪，
FC-2G 防雷元件测试仪
避雷器的分类
1、保护间隙
2、管式避雷器
3、阀式避雷器
4、磁吹阀式避雷器
5、金属氧化物避雷器（用的最多）
我们见到最多的一般都是金属氧化物避雷器，其余的几种现在基本很少见到，如需要详细了解请度娘。
本文将重点介绍金属氧化物避雷器（MOA）
金属氧化物避雷器（MOA）其优点
1、基本无续流，耐重复动作能力强
2、通流容量大
3、MOA阀片可以并联使用，增大了通流和降低残压都容易实现
4、性能稳定，抗老化强
5、氧化锌阀片具有良好的非线性伏安特性。
其结构为；将氧化锌阀片叠装在绝缘筒内密封，基本可以分为瓷套式，复合外套式，GIS式。
氧化锌阀片伏安特性
一个完好的避雷器在正常运行状态下处于小电流区域，可长时间运行；当发生过电压时，避雷器即处于工作区域，当过压被释放或者消失，避雷器会恢复到小电流运行状态；当长时间处于过载区，避雷器可能发生热奔溃，导致损坏或者爆炸。
下面来看一下金属氧化物铭牌（220kV）如下图：
铭牌说明：
额定电压：施加到避雷器端子最大工频电压有效值
持续运行电压：允许长时间施加在避雷器端子的工频电压有效值，该电压决定了避雷器长期运行的性能
持续运行电流：持续运行下，流过避雷器的电流，包含阻性电流和容性电流，持续电流随着温度变化
直流1mA参考电压：伏安特性曲线的拐点值
标称放电电流：能够持续承受通过而不损坏的电流幅值，用来划分避雷器等级
最大放电电流：能够短暂时间承受的雷电流幅值，时间过长则会损坏
残压：放电电流流过避雷器时端子间出现的电压峰值
老化特性: 由于氧化锌避雷器接入电网就有电流通过，使得元器件发热，工作电压越高电流越大，发热越大，由于阀片特性，所以温度越高，泄漏电流越大，再加上各种过电压和劣化，将积累造成氧化锌避雷器热奔溃。
我们需要简单了解下型号及其含义
例如常见的35kV避雷器HY5WZ-5/134；110kV避雷器Y10W-102/266W
试验目的（交接和预防性试验）
1、避雷器并联电阻和阀片运行中的老化
2、制作时存在的缺陷，预装时内部是否进入潮气
3、运输过程中内部电阻是否断裂，外套是否损坏，对于带引线的复合外套避雷器，引线是否虚接
4、内部元件是否接触良好
5、其他的劣化或者损坏
以上这些问题基本可以通过交接或者预防性试验来发现，从而防止避雷器在运行中发生误动作或者爆炸。
试验项目和试验方法
绝缘电阻
1、本体绝缘
35kV以上避雷器用5000V兆欧表测试，绝缘值不低于2500MΩ
35kV及以下避雷器用2500V兆欧表测试，绝缘值不低于1000MΩ
2、底座绝缘
根据规程要求不低于5MΩ；一般来说5 kV及以上的均有基座
3、1mA直流参考电压和0.75倍直流参考电压下的泄漏电流
测量氧化性避雷器1mA，主要是检查氧化锌避雷器的阀片是否存在老化，受潮（如果有老化或者受潮伏安特性将发生变化），其放电特征是否符合出厂要求，直流1mA参考电压值一般大于避雷器额定电压的峰值；0.75U下1mA是测量流过避雷器的泄露电流，在此电压下看泄露电流主要是检查长期允许工作的电流是否符合规范要求，0.75U下1mA是测量流过避雷器的泄露电流与避雷器的使用寿命有直接的关系，如果过大，容易造成避雷器提早老化，在同一温度下测量的泄露电流与使用寿命成相反的关系。
3、持续运行电压下的持续电流（带电测试）
包含阻性电流和容性电流，这个在以后的文章将单独进行详细介绍。
4、放电计数器动作情况
有指针式（0-9）三位数字式（0-999）；三位数字式带有监视电流表，可实时查看电流
避雷器下端有专用接地端子（基座上部），一般经计数器后接地，来监视避雷器动作次数，没有计数器经过导线的直接接地即可。
5、监视电流表指示情况
监视电流表准确性校验
记录试验环境温度和湿度，阀片存在一定的温度系数，必要时进行换算，避免误差试验时一般遇到的问题
绝缘电阻偏低
1、查看瓷套或者外套有无外伤，检查接线是否可靠
2、天气是否潮湿，尽可能避免过于潮湿天气下进行试验；表面是否干净，用干净的布擦干净
3、用金属丝在下端瓷套（外套）第一裙下部绕几圈再接到兆欧表屏蔽接线柱，以消除影响。
0.75倍直流参考电压下的泄漏电流超过标准要求（一般要求不大于50uA）
1、泄漏电流应以在高压侧安装的微安表示数为准，仪器面板只做为参考
2、表面是否干净，先用干布擦拭，如果擦拭后数值仍然偏大，可用酒精进行擦拭，这个办法在现场屡试不爽。
3、测试线必须专用屏蔽测试线，高电位端可用裸铜线紧绕几圈后与屏蔽线连接。
下图为高压屏蔽测量方法接线图：
当避雷器下端可以拆开时可以将微安表接与下端，必要时进行屏蔽测试。
