钛酸钡粉体制备

合集下载

制备纳米钛酸钡粉体

制备纳米钛酸钡粉体

化学共沉淀法——制备纳米钛酸钡粉体目录 (1)成绩考评表 (2)中文摘要 (3)英文摘要 (4)1前言 (5)1 .1制备方法介绍 (6)1.2所制备的材料介绍 (9)1.3本实验主要研究内容 (12)2.实验实施阶段2.1方案介绍 (13)2.2方案具体实施 (15)3实验结果分析与讨论 (17)参考文献 (22)综合实验感想 (23)3Ba TiO 纳米粉体的制备摘要以4TiCl 为钛源,2BaCl 为钡源,采用草酸共沉淀法制备batio3粉体,研究了前驱体的煅烧温度对产物的影响,实验结果表明当煅烧温度控制在800度以上时,可制的纯度高结晶好的batio3超细粉体。

关键词:钛酸钡,草酸共沉淀,前驱体,温度English abstractThought of 4TiCl for titanium source 2BaCl for barium source,using oxalate coprecipitation preparation of batio3 powders, studied the precursor of the influence of calcining temperature on the product, the experimental results show that when the calcination temperature control over 800 degrees, can be made of high purity crystal good batio3 ultrafine powders.Key words: barium titanate, oxalate coprecipitation, precursor , temperature前言钛酸钡陶瓷是最为典型重要的铁电介质瓷和压陶瓷, 同时也是半导体瓷和独石结构介质瓷。

近年来,BaTiO陶瓷的应用范围迅速拓3宽, 并逐渐进入高技术领域, 因此, 电子行业对钛酸钡粉料的产量和质量都提出了更高的要求, 如准确化学计量比, 粒径小, 无团聚, 粒度分布均一等特点。

钛酸钡粉体的水热合成实验报告

钛酸钡粉体的水热合成实验报告

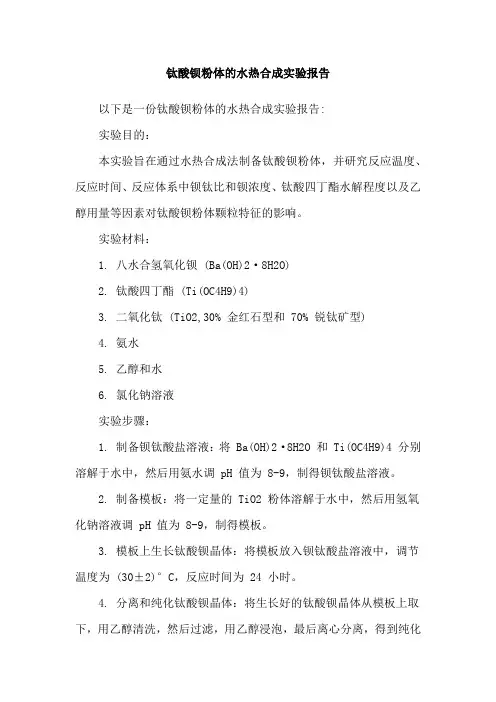

钛酸钡粉体的水热合成实验报告以下是一份钛酸钡粉体的水热合成实验报告:实验目的:本实验旨在通过水热合成法制备钛酸钡粉体,并研究反应温度、反应时间、反应体系中钡钛比和钡浓度、钛酸四丁酯水解程度以及乙醇用量等因素对钛酸钡粉体颗粒特征的影响。

实验材料:1. 八水合氢氧化钡 (Ba(OH)2·8H2O)2. 钛酸四丁酯 (Ti(OC4H9)4)3. 二氧化钛 (TiO2,30% 金红石型和 70% 锐钛矿型)4. 氨水5. 乙醇和水6. 氯化钠溶液实验步骤:1. 制备钡钛酸盐溶液:将 Ba(OH)2·8H2O 和 Ti(OC4H9)4 分别溶解于水中,然后用氨水调 pH 值为 8-9,制得钡钛酸盐溶液。

2. 制备模板:将一定量的 TiO2 粉体溶解于水中,然后用氢氧化钠溶液调 pH 值为 8-9,制得模板。

3. 模板上生长钛酸钡晶体:将模板放入钡钛酸盐溶液中,调节温度为 (30±2)°C,反应时间为 24 小时。

4. 分离和纯化钛酸钡晶体:将生长好的钛酸钡晶体从模板上取下,用乙醇清洗,然后过滤,用乙醇浸泡,最后离心分离,得到纯化的钛酸钡晶体。

实验结果:通过控制反应温度、反应时间、反应体系中钡钛比和钡浓度、钛酸四丁酯水解程度以及乙醇用量等因素,可以得到不同形状的钛酸钡粉体。

研究发现,随着反应温度的升高,钛酸钡粉体的颗粒大小逐渐减小,平均粒径从 (423.33±11.68) 纳米下降到 (257.33±10.16) 纳米;反应时间的延长有利于钛酸钡由立方相向四方相的转变,但同时也会导致颗粒大小减小。

在最佳的体积比为VTi(OC4H9)4VH2O1.7,VCH3CN2OHVTi(OC4H9)40.6 的情况下,得到的钛酸钡粉体具有最小的平均粒径 (257.33±10.16) 纳米,并且呈现出四方相。

此外,在反应体系中加入适量的氯化钠溶液可以提高钛酸钡粉体的纯度。

【精品文章】钛酸钡BaTiO3粉体制备及应用剖析

【精品文章】钛酸钡BaTiO3粉体制备及应用剖析

钛酸钡BaTiO3粉体制备及应用剖析
BaTiO3材料是一类重要的电子陶瓷材料,具有良好的光、电及化学催化性能,被广泛应用于电子及微电子工业、能源开发、污染物处理等领域。

随着高纯超微粉体技术、厚膜与薄膜技术的发展和完善,BaTiO3材料体系围绕新材料的探索、传统材料的改性、材料与器件的一体化研究与应用等方面幵展了广泛的研宄,成为材料科学工作者十分活跃的研究领域。

 1.BaTiO3晶体结构
 钛酸钡又称偏钛酸钡,分子量为白色结晶粉末,溶于浓硫酸、盐酸和氢氟酸,不溶于稀硝酸、水和碱其熔点为1625℃,密度为6.02g/cm3,有毒性。

钛酸钡的晶体结构是典型的钙钛矿结构,具有理想的结构单胞,即立方对称性晶胞,如图1所示。

Ba2+和O2-共同按立方最紧密堆积的方式堆积成O2-处于面心位置的“立方面心结构”,而尺寸较小、电价较高的Ti4+则在八面体间隙中。

每个被Ba2+十二个O2-包围形成立方八面体,其配位数为12;每个Ti4+被六个O2-包围形成八面体,其配位数为6;在每个O2-周围有四个Ba2+和两个Ti4+。

 图1 BaTiO3的钙钛矿晶体结构图
 钛酸钡是典型的铁电材料,具有铁电性,在一定温度范围内具有自发极化现象,由于钛离子随温度变化自发极化方向不同,钛酸钡的晶型分为六方相、立方相、四方相、斜方相和菱形相五种,如图2所示。

其中三方晶系、斜方晶系、四方晶系称为铁电晶系,具有铁电性。

 图2 BaTiO3的四种晶型
 2.BaTiO3粉体制备。

钛酸钡制备实验报告

钛酸钡制备实验报告

化学化工学院材料化学专业实验报告实验名称:压电陶瓷钛酸钡的制备年级:09级材料化学日期:2011-9-7 姓名:蔡鹏学号:222009316210096 同组人:邹磊一、预习部分电子陶瓷用钛酸钡粉体超细粉体技术是当今高科技材料领域方兴未艾的新兴产业之一。

由于其具有的高科技含量,粉体细化后产生的材料功能的特异性,使之成为新技术革命的基础产业。

钛酸钡粉体是电子陶瓷元器件的重要基础原料,高纯超细钛酸钡粉体主要用于介质陶瓷、敏感陶瓷的制造,其中的多层陶瓷电容器、PTC热敏电阻器件与我们的日常生活密切相关,如PTC热敏电阻在冰箱启动器、彩电消磁器、程控电话机、节能灯、加热器等领域有着广泛的应用;MLC多层陶瓷电容在大规模集成电路方面应用广泛。

主要制备方法1,固相法,即氧化物固相烧结法2,液相法,即溶胶---凝胶法,水热法和共沉淀法等固相法简介:以氢氧化钡和钛酸丁酯为原料,采用固相研磨和低温煅烧技术相结合的方法制得钛酸钡纳米材料粉体。

用XRD、TEM、IR和ICP对粉体进行表征结果表明,所得钛酸钡粉体的粒径约为15—20nm,粒子形状近似为球形,晶体结构为立方相,钛钡物质的量比约为1.0.样品制备:称取4.679Ba(OH)2・8H20于研钵中研细后,为668~892℃时,存在于晶格中的羟基被除去。

加人1ml无水乙醇,拌匀,使Ba(0H)2・8HzO被乙醇充分湿润,然后加入5.oml钛酸丁酯(使反应物中钡与钛的物质的量之比为1.01t1.o).混匀后,研磨30min,得白色糊状物,放置24h,变为白色粉末状体。

研细后,置于马弗炉中在不同温度下煅烧3h(将1马弗炉加热到所需温度后再放入样品),产物冷却后。

用50ml0.1mol/L的HAc溶液浸泡1h(洗去反应过程中Ba(OH)2吸收空气中的C02生成的BaC03),离心分离。

先用蒸馏水洗涤3次,再用蒸馏水和无水乙醇交替洗涤2次,置于恒温干燥箱中于80℃干燥6h,得BaTiO。

钛酸钡粉体的水热合成实验报告

钛酸钡粉体的水热合成实验报告

钛酸钡粉体的水热合成实验报告
实验目的:
通过水热合成方法制备钛酸钡粉体,并对其形貌和结构进行表征。

实验原理:
水热合成是一种通过在高温高压水环境中进行化学反应合成材
料的方法。

在钛酸钡的水热合成过程中,钛源和钡源在水溶液中反应生成钛酸钡晶体。

实验步骤:
1. 将适量的钛源(如钛酸四丁酯)和钡源(如硝酸钡)溶解在
适量的去离子水中,得到钛酸钡的前驱溶液。

2. 将前驱溶液转移到一个高压容器中,并封闭容器。

3. 将高压容器放入高温高压水热反应器中,设置反应温度和时间。

4. 反应结束后,将高压容器取出,冷却至室温。

5. 离心或过滤固体沉淀,用去离子水洗涤并干燥。

实验结果:
钛酸钡粉体呈白色,形貌呈不规则颗粒状。

使用扫描电子显微镜(SEM)对其形貌进行观察,发现颗粒大小均匀,粒径约为1-10μm。

使用X射线衍射(XRD)对其结构进行分析,得到的衍射峰与钛酸钡
标准谱图相吻合,证明合成的钛酸钡为晶体结构。

同时,红外光谱(IR)分析也证明了钛酸钡的合成。

实验结论:
通过水热合成方法成功制备了钛酸钡粉体,其形貌呈不规则颗粒状,结构为晶体。

实验结果符合预期,证明了水热合成法制备钛酸钡的可行性。

实验二溶胶-凝胶法制备钛酸钡纳米陶瓷粉体

实验二溶胶-凝胶法制备钛酸钡纳米陶瓷粉体

实验二溶胶-凝胶法制备钛酸钡纳米陶瓷粉体醋酸钡255.21、钛酸丁酯340.3实验二溶胶-凝胶法制备纳米钛酸钡陶瓷粉体一、实验目的1、了解溶胶-凝胶制备纳米粉体的方法2、制备纳米钛酸钡陶瓷粉体二、实验背景和原理1. 实验背景钛酸钡(BaTiO)具有良好的介电性,是电子陶瓷领域应用最广的材料之一。

传3制备方法是固相合成,这种方法生成的粉末颗粒粗且硬,不能满足高统的BaTiO3科技应用的要求。

现代科技要求陶瓷粉体具有高纯、超细、粒径分布窄等特性,与粗晶材料相比在物理和机械性能方面有极大的差别:熔点降低,烧结温度降低、荧光谱峰向低波长移动、铁电和铁磁性能消失、电导增强等。

溶液化学法是制备超细粉体的一种重要方法,其中以溶胶-凝胶法最为常用。

2. 溶胶-凝胶法合成BaTiO3纳米粉体的基本原理溶胶—凝胶(简称Sol—Gel)法是以金属醇盐的水解和聚合反应为基础的。

其反应过程通常用下列方程式表示:(1)水解反应:M(OR)4 + χ H2O = M(OR)4- χ OH χ + χ ROH(2)缩合-聚合反应:失水缩合-M-OH + OH-M-=-M-O-M-+H2O失醇缩合-M-OR + OH-M-=-M-O-M-+ROH缩合产物不断发生水解、缩聚反应,溶液的粘度不断增加。

最终形成凝胶——含金属—氧—金属键网络结构的无机聚合物。

正是由于金属—氧—金属键的形成,使Sol—Gel法能在低温下合成材料。

Sol—Gel技术关键就在控制条件发生水解、缩聚反应形成溶胶、凝胶。

本次实验使用的钛酸丁酯(亦称丁醇钛)是一种非常活泼的醇盐,遇水会发生剧烈的水解反应。

在Sol—Gel工艺中,让溶液系统暴露在空气中从空气中吸收水分,使水解反应不充分(或不完全),其反应式可表示为Ti(OR)4 + χ H2O = Ti(OR)4- χ OH χ + χ ROH (1)式中,R=C4H9为丁烷基,RO或OR为丁烷氧基。

未完全水解反应的生成物Ti(R)4-χ(OH)χ中的(OH)-极易与丁烷基(R)或乙羰基(R′=CH3CO)结合,生成丁醇或乙酸,而使金属有机基团通过桥氧聚合成有机大分子。

钛酸钡溶胶-凝胶法制备

钛酸钡溶胶-凝胶法制备

溶胶-凝胶法制备钛酸钡纳米粉体内容:原料的计算、工艺流程(每组4个工艺参数)、反应机理、过程操作。

1、实验原理:以钛酸丁酯和氢氧化钡为原料,乙二醇甲醚和甲醇为溶剂,采用溶胶-凝胶法制备钛酸钡粉体。

钛的阴离子与钡离子发生中和反应,经聚合生成Ba2+Ti(OH)62-络离子。

Ba2+Ti(OH) 62-络离子被溶剂生成的有机物长链分割包围着,在随后的干凝胶煅烧过程中,有机物长链分解,使Ba2+Ti (OH)62-络离子在高温下分解,制得纳米粉体。

能电离的前驱体-金属盐的阳离子M z+吸引水分子形成溶剂单元M(H2O)n z+(z为M离子的价数),具有保持它的配位数而强烈的释放H+的趋势:M(H2O)n z+M(H2O)n-1 (OH)(z-1) + H+水解反应:非电离式分子前驱体,如金属盐M(OR)n (n为金属离子M的原子价)与水的反应。

M(OR)n + H2O M(OH)n-1(OR)n-x +xROH缩聚反应(分两步):失水反应:M-OH + HO-M M-O-M +H2O失醇反应:M-OR +RO-M M-O -M + ROH2.工艺流程:氢氧化钡的乙二醇溶液钛酸丁酯的甲醇溶液溶胶凝胶干凝胶煅烧球磨粉体反应式:Ti (OR) 4 + 4H2O +Ba2++ 2OH-Ba2 [ Ti (OH) 6 ]2 + 4ROH高温脱水3、实验过程:BaTiO3将7.5g的氢氧化钡溶入30ml的乙二醇甲醚中,充分振荡使之形成氢氧化钡的乙二醇甲醚溶液。

将14.88g的钛酸丁酯溶入30ml 的甲醇之中,充分搅拌形成钛酸丁酯的甲醇溶液。

将上述两种溶液混合,并不停地搅拌使其充分互溶形成溶胶,然后加水少许形成凝胶。

A、原料的计算:(按得到10gBaTiO3纳米粉体为基准)M(BaTiO3)=233.23g/mol M(Ba(CH3COO)2)=255.37g/molM(Ba(OH)2)=171.33g/mol M(Ti(C4H9O)4)=340.06g/molTi (OR) 4 + Ba (OH)2 Ba2 [ Ti (OH) 6 ]2~~~~~BaTiO3 340.06g/mol 171.33g/mol 233.23g/mol14.878g 7.496g 98%转化率10 gB、步骤:m(Ba(OH)2=7.496g +30ml乙二醇甲醚 am(Ba(CH3COO)2)=14.878g +30ml 甲醇 ba +b Ba2 [ Ti (OH) 6 ]2 高温脱水BaTiO3。

以偏钛酸为钛源的化学共沉淀法制备钛酸钡粉体

以偏钛酸为钛源的化学共沉淀法制备钛酸钡粉体

Abstract
Barium titanate powder was fabricated by the way of chemical coprecipitation,in which B_TiD
(OH)2 was used as the resource of element titanium and,first of all,Ti4+was made in[TiO(C204)2]卜and then CO—
(2)实验表明,沉淀反应过程的pH值对钡钛摩尔比起着关 键的作用,pH值控制在2.5左右比较理想。
(3)在pH值为2.5时进行共沉淀反应制备草酸氧钛钡,并 在950。C恒温3.5h进行热分解,用化学共沉淀的方法制备出平 均粒度为0.37”m、粒度分布均匀、形貌为球形、钡钛比达到 0.999、具有四方相的晶体结构、主含量为99.81%、杂质含量少 的BaTi03粉体。
品的粒度和晶型有利。在该工艺条件下制备的样品平均粒度为0.37“m、粒度分布均匀,形貌为球形,钡钛比达到
0.999,具有四方相的晶体结构、主含量为99.81%,杂质含量符合行业标准要求。
关键词 钛酸钡化学共沉淀法 电子陶瓷正温度系数偏钛酸
Preparation of Barium Titanate Powders by Chemical Coprecipitation with
钛酸钡粉体的制备方法主要有固相法、水热合成法、化学共 沉淀法、溶胶一凝胶法等[2’3]。从经济成本、生产工艺、粉体性能 等方面综合考虑,化学共沉淀法是斛备钛酸钡粉体的较好方 法[4]。我国虽然已有一些厂家采用草酸盐共沉淀法生产 BaTi03粉体,但钛元素来源均是价格较高、有效钛含量较低、有 大量液体和气体污染物排放的四氯化钛,并存在着微观均匀性 不好、产品性能不稳定、粒度较大及粒度分布不均匀等问题,生 产的BaTiOs粉体只能用于性能要求不高的元件,致使我国电 子元件制造企业必须大量进口高纯超细钛酸钡来满足高性能元 件制造。

钛酸钡的制备工艺以及制备方法样本

钛酸钡的制备工艺以及制备方法样本

1 前言钛酸钡是电子陶瓷材料的基础原料, 被称为电子陶瓷业的支柱。

它具有高介电常数、低介电损耗、优良的铁电、压电、耐压和绝缘性能, 被广泛的应用于制造陶瓷敏感元件, 特别是正温度系数热敏电阻(PTC)、多层陶瓷电容器(MLCCS)、热电元件、压电陶瓷、声纳、红外辐射探测元件、晶体陶瓷电容器、电光显示板、记忆材料、聚合物基复合材料以及涂层等。

钛酸钡具有钙钛矿晶体结构, 用于制造电子陶瓷材料的粉体粒径一般要求在100nm以内。

因此BaTiO3粉体粒度、形貌的研究一直是国内外关注的焦点。

钛酸钡粉体制备方法有很多, 如固相法、化学沉淀法、溶胶—凝胶法、水热法、超声波合成法等。

最近几年制备技术得到了快速发展, 本文综述了国内外具有代表性的钛酸钡粉体的合成方法, 并在此基础上提出了研究展望。

2 钛酸钡粉体的制备工艺2.1 固相合成法固相法是钛酸钡粉体的传统制备方法, 典型的工艺是将等量碳酸钡和二氧化钛混合, 在1 500℃温度下反应24h, 反应式为: BaCO3+TiO2→BaTiO3+CO2↑。

该法工艺简单, 设备可靠。

但由于是在高温下完成固相间的扩散传质, 故所得BaTiO3粉体粒径比较大(微米), 必须再次进行球磨。

高温煅烧能耗较大, 化学成分不均匀, 影响烧结陶瓷的性能, 团聚现象严重, 较难得到纯BaTiO3晶相, 粉体纯度低, 原料成本较高。

一般只用于制作技术性能要求较低的产品。

2.2化学沉淀法2.2.1 直接沉淀法在金属盐溶液中加入适当的沉淀剂, 控制适当的条件使沉淀剂与金属离子反应生成陶瓷粉体沉淀物团。

如将Ba(OC3H7)2和Ti(OC5H11)4溶于异丙醇中, 加水分解产物可得沉淀的BaTiO3粉体。

该法工艺简单, 在常压下进行, 不需高温, 反应条件温和, 易控制, 原料成本低, 但容易引入BaCO3、TiO2等杂质, 且粒度分布宽, 需进行后处理。

2.2.2 草酸盐共沉淀法将精制的TiCl4和BaCl2的水溶液混合, 在一定条件下以一定速度滴加到草酸溶液中, 同时加入表面活性剂, 不断搅拌即得到BaTiO3的前驱体草酸氧钛钡沉淀BaTiO(C2O4)4·4H2O(BTO)。

钛酸钡制备实验报告

钛酸钡制备实验报告

化学化工学院材料化学专业实验报告实验名称:压电陶瓷钛酸钡的制备年级:09级材料化学日期:2011-9-7 姓名:蔡鹏学号:222009316210096 同组人:邹磊一、预习部分电子陶瓷用钛酸钡粉体超细粉体技术是当今高科技材料领域方兴未艾的新兴产业之一。

由于其具有的高科技含量,粉体细化后产生的材料功能的特异性,使之成为新技术革命的基础产业。

钛酸钡粉体是电子陶瓷元器件的重要基础原料,高纯超细钛酸钡粉体主要用于介质陶瓷、敏感陶瓷的制造,其中的多层陶瓷电容器、PTC热敏电阻器件与我们的日常生活密切相关,如PTC热敏电阻在冰箱启动器、彩电消磁器、程控电话机、节能灯、加热器等领域有着广泛的应用;MLC多层陶瓷电容在大规模集成电路方面应用广泛。

主要制备方法1,固相法,即氧化物固相烧结法2,液相法,即溶胶---凝胶法,水热法和共沉淀法等固相法简介:以氢氧化钡和钛酸丁酯为原料,采用固相研磨和低温煅烧技术相结合的方法制得钛酸钡纳米材料粉体。

用XRD、TEM、IR和ICP对粉体进行表征结果表明,所得钛酸钡粉体的粒径约为15—20nm,粒子形状近似为球形,晶体结构为立方相,钛钡物质的量比约为1.0.样品制备:称取4.679Ba(OH)2・8H20于研钵中研细后,为668~892℃时,存在于晶格中的羟基被除去。

加人1ml无水乙醇,拌匀,使Ba(0H)2・8HzO被乙醇充分湿润,然后加入5.oml钛酸丁酯(使反应物中钡与钛的物质的量之比为1.01t1.o).混匀后,研磨30min,得白色糊状物,放置24h,变为白色粉末状体。

研细后,置于马弗炉中在不同温度下煅烧3h(将1马弗炉加热到所需温度后再放入样品),产物冷却后。

用50ml0.1mol/L的HAc溶液浸泡1h(洗去反应过程中Ba(OH)2吸收空气中的C02生成的BaC03),离心分离。

先用蒸馏水洗涤3次,再用蒸馏水和无水乙醇交替洗涤2次,置于恒温干燥箱中于80℃干燥6h,得BaTiO。

实验一固相法合成钛酸钡粉体

实验一固相法合成钛酸钡粉体

实验一固相法合成钛酸钡粉体
一、实验目的:通过钛酸钡的固相合成,掌握固相法合成陶瓷粉体的
一般原理与实验方法。

、实验原理:化学反应方程式BaCO3+TiO2二BaTiO3+CO2f 三、实验方法:
a)工艺流程
3h
GhjlOOtfC
--------- 3h
固相反应法制备钛酸钡工艺流程
b)原料
碳酸钡BaCO3,化学纯
二氧化钛TiO2,化学纯
去离子水出0
c)实验步骤
(1)取等摩尔的TiO2和BaCO3粉体混合均匀,TiO?粉末10g、BaCO3 粉末
24.62g,加入球磨罐。

加入水量约40克水,球磨2h (每隔0.5h 反转一
次)。

(2)用筛子将浆料同磨球分离,用洗瓶将浆料冲洗到托盘中。

(3)将装好浆料的托盘,放入烘箱中干燥,烘箱温度调整在110C
4)秤取15g 粉末,用研钵磨碎,装入坩埚内,放入电炉内进行预烧,温度1000C,保温时间6h。

(5)电炉冷却后,待炉温低于150C,方可取出样品。

用研钵研磨分散,装入样品袋中。

四、实验报告的要求
( 1 )简述固相法合成钛酸钡粉末的原理和过程。

(2)每位学生必须亲自操作,整理完整的实验数据,并将自己合成的粉末选择一种方法(XRD 、SEM 或光学显微镜)进行分析或观察,写出实验报告。

10.钛酸钡粉体制备方法(55)解析

10.钛酸钡粉体制备方法(55)解析

39
七、双氧水共沉淀法

该法主要是以偏钛酸为钛原料,用 双氧水、氨水及硝酸钡为添加剂,经 转化共沉淀得到纳米晶或亚微米钛酸 钡前驱体,再经热分解制备纳米或亚 微米钛酸钡。
40
其反应方程式为:

H2TiO3+H2O2+2NH3→(NH4)2Ti4O4+H2O

(NH4)2Ti4O4+Ba(NO3)2→BaTiO4↓
34

工艺流程及原理为:将等摩尔 的氯化钡溶液及四氯化钛水溶液 混合后 , 与六摩尔当量的碳酸氢 铵反应 , 得到胶体二氧化钛和碳 酸钡沉淀相互包裹的沉淀 , 经分 离洗涤、烘干、煅烧后得到钛酸 钡粉体。
35

该方法工艺简单,但氯根很难洗 净,容易带入杂质,特别是钙离 子,纯度偏低。还有一问题是加 料速度过快,会产生大量的气泡, 反应难以于控制,同时前驱体的 过滤也较困难。
30
粉料中含少量碳酸钡。若制备过程在 惰性气氛中进行,则碳酸钡含量减少, 但不能完全消除。因为干燥过程中,粉 体与空气中的二氧化碳反应也能形成少 量碳酸钡,随煅烧温度的提高到 1000℃ 时,碳酸钡全部分解,粉体为纯的钛酸 钡相。 该方法的优缺点为:制备的颗粒团 聚较少,颗粒分散性好,粒径分布也较 均匀,但含少量碳酸钡。
18
水热合成法是把含有钡和钛的前体 (一般是氢氧化钡和水合氧化钛)水浆 体,置于较高的温度和压力下(相对于 常温、常压),使它们发生化学反应。 经过一定时间后,钛酸钡粉体就在这 种热水介质中直接生成。该法制备的 晶粒发育完整,粒度分布均匀,颗粒 之间很少团聚。
19
采用氢氧化钡和偏钛酸为原料合成钛 酸钡,在反应过程中会生成少量的BaCO3, 但在其后的煅烧阶段少量的碳酸钡会进一 步与偏钛酸反应,还有少量的碳酸钡用醋酸 洗涤,再水洗即可除掉;煅烧温度 600700℃,降低了煅烧温度;分析结果显 示,所得产品纯度高,粒径小,能满足电 子工业对高质量钛酸钡粉体的需求。

钛酸钡的制备工艺以及制备方法

钛酸钡的制备工艺以及制备方法

1 前言钛酸钡是电子陶瓷材料的基础原料,被称为电子陶瓷业的支柱。

它具有高介电常数、低介电损耗、优良的铁电、压电、耐压和绝缘性能,被广泛的应用于制造陶瓷敏感元件,尤其是正温度系数热敏电阻(PTC)、多层陶瓷电容器(MLCCS)、热电元件、压电陶瓷、声纳、红外辐射探测元件、晶体陶瓷电容器、电光显示板、记忆材料、聚合物基复合材料以及涂层等。

钛酸钡具有钙钛矿晶体结构,用于制造电子陶瓷材料的粉体粒径一般要求在100nm以内。

因此BaTiO3粉体粒度、形貌的研究一直是国内外关注的焦点。

钛酸钡粉体制备方法有很多,如固相法、化学沉淀法、溶胶—凝胶法、水热法、超声波合成法等。

最近几年制备技术得到了快速发展,本文综述了国内外具有代表性的钛酸钡粉体的合成方法,并在此基础上提出了研究展望。

2 钛酸钡粉体的制备工艺2.1 固相合成法固相法是钛酸钡粉体的传统制备方法,典型的工艺是将等量碳酸钡和二氧化钛混合,在1 500℃温度下反应24h,反应式为:BaCO3+TiO2→BaTiO3+CO2↑。

该法工艺简单,设备可靠。

但由于是在高温下完成固相间的扩散传质,故所得BaTiO3粉体粒径比较大(微米),必须再次进行球磨。

高温煅烧能耗较大,化学成分不均匀,影响烧结陶瓷的性能,团聚现象严重,较难得到纯BaTiO3晶相,粉体纯度低,原料成本较高。

一般只用于制作技术性能要求较低的产品。

2.2化学沉淀法2.2.1 直接沉淀法在金属盐溶液中加入适当的沉淀剂,控制适当的条件使沉淀剂与金属离子反应生成陶瓷粉体沉淀物团。

如将Ba(OC3H7)2和Ti(OC5H11)4溶于异丙醇中,加水分解产物可得沉淀的BaTiO3粉体。

该法工艺简单,在常压下进行,不需高温,反应条件温和,易控制,原料成本低,但容易引入BaCO3、TiO2等杂质,且粒度分布宽,需进行后处理。

2.2.2 草酸盐共沉淀法将精制的TiCl4和BaCl2的水溶液混合,在一定条件下以一定速度滴加到草酸溶液中,同时加入表面活性剂,不断搅拌即得到BaTiO3的前驱体草酸氧钛钡沉淀BaTiO(C2O4)4·4H2O(BTO)。

制备纳米钛酸钡粉体

制备纳米钛酸钡粉体

制备纳米钛酸钡粉体化学共沉淀法——制备纳米钛酸钡粉体目录 ..................................................................... ...........................(1) 成绩考评表...................................................................... ......................(2) 中文摘要...................................................................... .........................(3) 英文摘要...................................................................... ..........................(4) 1前言...................................................................... ...............................(5) 1 .1制备方法介绍...................................................................... . (6)1.2所制备的材料介绍...................................................................... . (9)1.3本实验主要研究内容....................................................................(1 2)2.实验实施阶段2.1方案介绍...................................................................... (13)15) 3实验结果分析与 2.2方案具体实施...................................................................... ..........(讨论...................................................................... .(17) 参考文献...................................................................... (22)综合实验感想...................................................................... . (23)BaTiO3纳米粉体的制备摘要以TiCl4为钛源,BaCl2为钡源,采用草酸共沉淀法制备batio3粉体,研究了前驱体的煅烧温度对产物的影响,实验结果表明当煅烧温度控制在800度以上时,可制的纯度高结晶好的batio3超细粉体。

钛酸钡粉体生产工艺流程

钛酸钡粉体生产工艺流程

钛酸钡粉体生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钛酸钡粉体是一种重要的无机非金属材料,具有高介电常数、低介电损耗和良好的热稳定性,广泛应用于电子陶瓷、微波陶瓷、压电陶瓷等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钛酸钡纳米粉体的制备方法摘要:钛酸钡粉体是陶瓷工业的重要原料,本文将简要介绍钛酸钡纳米粉体的一些制备工业,如固相法、水热法、溶胶-凝胶法、沉淀法等。

关键词:钛酸钡;粉体;制备方法;1.引言钛酸钡是制备陶瓷电容器和热敏电阻器等许多介电材料和压电材料的主要原料, 近几年来, 随着陶瓷工业和电子工业的快速发展,BaTiO3 的需求量将不断增加,对其质量要求也越来越高。

制备高纯、超细粉体材料是提高电子陶瓷材料性能的主要途径。

所以高纯、均匀、超细乃至纳米化钛酸钡的制备研究一直是各国科学家的研究重点。

钛酸钡的应用越来越广泛。

目前制备钛酸钡的方法主要有:共沉淀法、溶胶- 凝胶法、固相法、反相微乳液法、水热法。

2.钛酸钡粉体的制备工艺2.1固相研磨-低温煅烧法传统钛酸钡的制备主要采用高温煅烧碳酸钡和二氧化钛的混合物或高温煅烧草酸氧钛钡的方法, 它是我国目前工业制备钛酸钡的主要方法, 但由于煅烧温度高达1000~ 1200℃, 因而制得的粉体硬团聚严重、颗粒大而粒度分布不均匀, 纯度低, 烧结性能差。

朱启安[1]等采用室温下将氢氧化钡与钛酸丁酯混合研磨, 再在较低温度( < 300 ℃) 下煅烧的方法制得了钡钛物质的量比约为1. 0、颗粒大小分布均匀、粒径在15~ 20nm 的钛酸钡纳米粉体, 既克服了高温固相煅烧法反应温度高、产品质量低的缺点, 又克服了液相法在水溶液中制备易引入杂质、粒子易团聚等缺点其煅烧温度比传统的固相反应法降低了约700 ~900℃2.2水热法合成水热合成是指在密封体系如高压釜中, 以水为溶剂, 在一定的温度和水的自生压力下, 原始混合物进行反应的一种合成方法。

由于在高温、高压水热条件下, 能提供一个在常压条件下无法得到的特殊的物理化学环境, 使前驱物在反应系统中得到充分的溶解, 并达到一定的过饱和度, 从而形成原子或分子生长基元, 进行成核结晶生成粉体或纳米晶[2]。

水热法制备的粉体, 晶粒发育完整、粒度分布均匀、颗粒之间少团聚, 可以得到理想化学计量组成的材料, 其颗粒度可控, 原料较便宜, 生成成本低。

而且粉体无须煅烧, 可以直接用于加工成型, 这就可以避免在煅烧过程中晶粒的团聚、长大和容易混入杂质等缺点[2]。

2.3 溶胶凝胶法钛酸钡( BaTiO3 ) 在当今科技领域里占有重要地位, 它是电子陶瓷领域应用最广泛的材料之一。

钛酸钡是钛酸盐系电子陶瓷的主要原料, 是一种具有高介电常数和低介电损耗的铁电材料,被广泛应用于制作热敏电阻器( PTCR) 、多层陶瓷电容器(MLCC) 、电光器件和DRAM 器件。

现代技术要求BaTiO3 粉料具有高纯、超细、粒径分布窄等特性, 而传统的BaTiO3 固相合成法制得的粉体颗粒粗且硬, 无法满足高科技的要求,所以液相法是制备BaTiO3 纳米粉体的一种重要方法, 其中溶胶-凝胶法是最为常用且较优异的.郝素娥[3]等为制备高性能低成本压电陶瓷材料, 以无机锆为锆源, 低价的乙酸与乙二醇为溶剂, 采用So l-Ge l法制备Ba( Zr, T i) O3 溶胶和纳米粉体. XRD和TEM 分析显示, 所制备的粉体为纯钙钛矿相, 近球形, 粒径在40 nm左右. 通过IR、GC -M S分析了锆钛酸钡溶胶的形成机理, 结果表明: 在锆钛酸钡的溶胶过程中乙二醇、乙酸与乙酸钡、钛酸四丁酯、柠檬酸锆发生化学反应, 生成以金属氧键为中心, 乙二醇与冰乙酸为中间络合支架的链状聚合体, 提高了溶胶凝胶的质量和稳定性.2.4 混合碱法混合碱法可以在较低温度下一步合成钛酸钡陶瓷粉体, 此方法制备合成的钛酸钡粉体质量比其它的传统方法有了很大的提高, 采用此方法生成产物的粒径小, 但是在合成过程中还有很多不确定因素。

范战彪[4]等采用混合碱法在常压下以成本低廉的二氧化钛氧化物和碳酸钡金属无机盐作为反应物一步合成制备纳米尺寸钛酸钡粉体。

实验结果表明当适当增加反应温度, 可以制得晶粒更小的粉体。

加热温度相同的情况下, 适当缩短加热时间, 可以制得晶粒更小的粉体在本实验条件下, 综合各条件, 用混合碱法在230 ℃, 加热时间24h 下可以制得比较纯的纳米钛酸钡粉体。

2.5 氨三乙酸盐沉淀法颜文斌[5]提出了一种氨三乙酸盐沉淀法制备纳米钛酸钡电子陶瓷粉体新方法。

使含有适量表面活性剂的Ti4+与ta3-(H3ta= C6H6O6N) 、过氧化氢反应形成[Ti2O(O2)2(ta)2]4- 络离子,络离子与Ba2+ 反应生成过氧氨三乙酸钛钡前驱体Ba2[Ti2O(O2)2(ta)2].10H2O,经洗涤、干燥,在800℃下煅烧1h,得到纳米BaTiO3 粉体。

TEM 分析表明所得BaTiO3 粉体的形貌为棒形,平均颗粒尺寸约为40 nm,并且颗粒尺寸分布均匀;XRD 分析表明BaTiO3 具有立方相晶体结构;化学分析得出粉体的Ba 与Ti 摩尔比为(1.000±0.005),纯度达到99.9%研究2.6 草酸盐共沉淀法BaT iO3 陶瓷粉体传统的制备方法是以BaCO3 和T iO2 为原料, 在1 150℃以上的高温条件下经固相反应得到。

但由于该法存在高温焙烧过程, 制得的粉体粒径大且分布范围宽, 虽经反复研磨, 产物粒径也只能达到微米级, 从而严重影响了陶瓷的性能。

随着现代陶瓷日益向高精度、高可靠性和微型化方向发展, 对粉体的粒径、纯度、形貌提出了越来越高的要求, 传统的固相法已不能适应科技的发展。

为了解决这一问题, 人们开发出各种制备BaT iO3 陶瓷粉体的方法, 如溶胶-凝胶法 , 该法易实现多组分均匀混合, 但制备时间较长, 产量小, 难工业化; 水热法合成BaTiO3可在较低温度下直接生成, 产物粒径小, 但该法存在反应较难, 晶化时间长; 共沉淀法具有工艺简单的优点, 其中草酸盐共沉淀法已在工业生产中获得应用。

吴东辉[6]等以Ti(OC4H 9 )4 作钛源, Ba( Ac)2 、BaCl2 或Ba(NO3 )2 作钡源, 采用草酸盐共沉淀法制备BaTiO3 粉,具体过程为首先控制草酸物质的量为Ti 与Ba 物质的量之和,即n( H2C2O4 ) = n( Ti) + n( Ba) , 分别称取各原料, 将草酸、钡盐分别溶于适量的水中配成水溶液。

在不断搅拌下将Ti(OC4H9 )4 滴入草酸溶液中, 先有白色T i( OH) 4 沉淀生成, 而后沉淀与草酸反应形成易溶的TiOC2 O4 。

待沉淀完全溶解后, 在搅拌下慢慢滴入钡盐水溶液, 同时用2 mol / L- 1的稀氨水使反应体系的pH 值保持在2. 5 左右, 使钡、钛能完全共沉淀生成草酸氧钛钡。

沉淀经过滤、洗涤, 在电热干燥箱中110℃下干燥得前驱物, 前驱物在马弗炉中一定条件下焙烧得疏松的BaT iO3 粉体:BaTiO(C2O4 )2-4H2O = BaT iO3+ 2CO+ 2CO2 + 4H2O (1)实验结果表明:当以Ba( Ac) 2 作钡源时, 控制原料n( Ba):n( T i) = 1. 0, 经草酸盐共沉淀法得到的前驱物采用程序升温焙烧法, 并在700℃焙烧4 h, 可制得纯度高、结晶好、粒径约为60 nm 分散性较好的BaTiO3 粉体体。

2.7 常压一步法合成阳鹏飞[7]等以廉价的四氯化钛、氯化钡和氢氧化钠为主要原料, 采用常压一步法合成纳米钛酸钡粉体,利用胶束催化和直接沉淀法的优点, 通过在反应体系中添加表面活性剂形成胶束, 以胶束作为模板形成纳米微反应器, 将反应物TiO2+ 和Ba2 + 包裹在胶束微反应器中形成钛钡混合液, 然后将此溶液滴加到NaOH溶液中, 利用直接沉淀反应合成纳米BaTiO3粉体。

通过调节表面活性剂浓度和结构来决定胶团的大小和数目, 从而控制微反应器的大小, 以实现常压一步法可控制备纳米BaTiO3粉体。

具体的实验过程为称取一定量的T iC l4在冰水浴中进行水解得到清亮的氯氧化钛( TiOC l2 )水溶液, 浓度控制在1 ~2mo l/L。

按Ba 与T i物质的量比为1. 02:1 称取BaCl2-2H2O, 用一定量的水溶解后, 与TiOC l2 水溶液混合得到钡钛混合液。

取一定量的表面活性剂加入混合液中搅拌均匀。

对混合液进行加热, 当混合液升温到一定温度后, 加入NaOH 水溶液, 调节pH。

反应2 h, 经陈化、过滤、洗涤至无氯离子, 在60℃干燥得到BaTiO3粉体。

结果表明:在最佳工艺条件下, 通过该方法合成的纳米钛酸钡粉体为立方晶系, 呈均匀球形, 粒径分布在20 nm 左右, 纯度为99. 85%, 钡与钛物质的量比为1. 000 :0. 005。

与水热合成法相比, 该法具有反应温度和压力低、无需焙烧等优点。

3.结束语纳米BaTiO3 粉体的制备近年来一直是纳米科技领域的研究热点之一, 其各项制备技术也得到了快速发展。

传统的固相法已不能满足高性能BaTiO3 粉体的制备,固相研磨-低温煅烧法、水热法合成。

草酸盐共沉淀法、常压一步法合成等方法各有特点。

纳米钛酸钡粉体的制备向着低成本、大规模、高品质发展参考文献[1]朱启安, 张超, 张聪, 王树峰, 陈万平, 龚敏.固相研磨-低温煅烧法制备钛酸钡纳米粉体[J].功能材料,2007,53(8)[2]周海庄志强王歆.BaTiO3 粉体的水热法合成[J]. 中国陶瓷2001,37(6)[3]李英品,李俊新,郝彦忠,陈铁红. 溶胶-凝胶法合成高温稳定的大孔结构二氧化钛[J]. 稀有金属材料与工程,2011,10(42)[4]范战彪, 沈建兴, 郑凯, 孟政, 林健健.混合碱法制备纳米钛酸钡粉体[J].山东陶瓷,2010,33(4)[5]颜文斌,石爱华,覃事栋,李佑稷,周海洪.氨三乙酸盐沉淀法制备纳米钛酸钡粉体[J].稀有金属材料与工程,2008,37(2)[6]吴东辉, 施新宇, 张海军.草酸盐共沉淀法制备钛酸钡粉体研究[J].压电与声光,2009,32(2)[7]阳鹏飞, 周继承.常压一步法合成纳米钛酸钡粉体[J].无机盐工业,2009,41(6)。

相关文档
最新文档
