自动喷淋混凝土养生系统设计及应用课题计划书
预制箱梁智能喷淋养生系统设计与应用技术
预制箱梁智能喷淋养生系统设计与应用技术作者：吴其俊来源：《世界家苑》2020年第01期摘要：本文介绍了预制梁场地埋式智能养护系统的技术原理、地喷管路制作安装的技术要求、梁场水网及恒压供水系统的设计与安装，重点论述了智能养护的控制条件、现场数据监控功能的实现与无线远程监控。
关键词：混凝土;智能养护;温湿度混凝土的养护施工直接关乎混凝土强度的增长以及弹性模量的发展，养护过程可最终决定混凝土最终的质量优劣，传统的养护方式一般通过蓄水、刷涂养护剂、人工洒水、输送蒸汽来完成养护。
蓄水养护方式用水量较大，且只能在有条件蓄水的地方使用;刷涂养护剂的效果当前尚未被行业普遍认可，应用范围不广，一般只是在难以保湿养护的局部区域使用;蒸汽养护一般只在冬季保温养护时或需要加快施工进度时使用，当前基于环境保护的要求，燃煤锅炉已禁止使用，而采用电气锅炉耗电量很大，经济性差;而目前使用最為广泛的仍然是自然保湿养护的方式，最传统的自然保湿养护方式即人工洒水来完成保湿养护，近年来，随着施工标准化、信息化、智能化程度的不断提升，各个工序比如预应力张拉、压浆等均已实现智能化施工，而养护一直延续传统的人工养护方式，效率低，效果差。
当前业主、监理等质量管控方对混凝土的养护重要性的认识不断提升，很多项目在混凝土养护智能化的道路上也进行了一些探索，一些项目通过设置喷淋管路（悬挂或地埋的方式）和增压泵、定时器等通过人工定时开启电源或定时器定时启动等手段实现了混凝土的自动养护，此类方式养护未考虑混凝土的龄期、实时养护温湿度等条件，仅仅实现了定时完成喷淋施工，离真正智能化、信息化养护还有很大的差距。
针对以上存在的不足，本文就地喷式智能养护的原理与实施过程进行了详细的阐述，通过无线温湿度检测与反馈以及对水化热速率的考虑通过程序运算真正实现了适时的养护，并将关乎养护效果的温度、湿度信息数据实时监测与记录，不仅实现了智能化施工，也实现了信息化的管理。
1 智能喷淋养生系统原理预制梁场地埋式智能养护系统主要包含智能养护系统主机、恒压供水系统、养护管路系统、无线温湿度测试系统四大部分。
混凝土智能喷淋养护技术分析

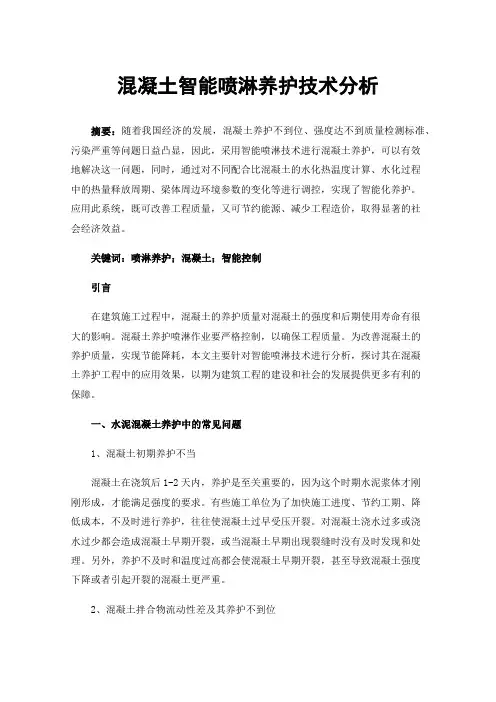

混凝土智能喷淋养护技术分析摘要：随着我国经济的发展，混凝土养护不到位、强度达不到质量检测标准、污染严重等问题日益凸显，因此，采用智能喷淋技术进行混凝土养护，可以有效地解决这一问题，同时，通过对不同配合比混凝土的水化热温度计算、水化过程中的热量释放周期、梁体周边环境参数的变化等进行调控，实现了智能化养护。
应用此系统，既可改善工程质量，又可节约能源、减少工程造价，取得显著的社会经济效益。
关键词：喷淋养护；混凝土；智能控制引言在建筑施工过程中，混凝土的养护质量对混凝土的强度和后期使用寿命有很大的影响。
混凝土养护喷淋作业要严格控制，以确保工程质量。
为改善混凝土的养护质量，实现节能降耗，本文主要针对智能喷淋技术进行分析，探讨其在混凝土养护工程中的应用效果，以期为建筑工程的建设和社会的发展提供更多有利的保障。
一、水泥混凝土养护中的常见问题1、混凝土初期养护不当混凝土在浇筑后1-2天内，养护是至关重要的，因为这个时期水泥浆体才刚刚形成，才能满足强度的要求。
有些施工单位为了加快施工进度、节约工期、降低成本，不及时进行养护，往往使混凝土过早受压开裂。
对混凝土浇水过多或浇水过少都会造成混凝土早期开裂，或当混凝土早期出现裂缝时没有及时发现和处理。
另外，养护不及时和温度过高都会使混凝土早期开裂，甚至导致混凝土强度下降或者引起开裂的混凝土更严重。
2、混凝土拌合物流动性差及其养护不到位对于胶凝材料较多的混凝土，胶凝材料也应该满足供给需求，但实际使用时很少出现。
此外，有些施工单位会对混凝土拌合物进行过度养护，致使混凝土拌合物流动性差和养护不到位，从而降低混凝土的强度和耐久性。
3、混凝土开裂问题混凝土开裂问题，主要是由于混凝土结构表面出现的麻面、空鼓、剥落等质量问题。
混凝土表面产生麻面的主要原因是：水泥水化过程中或水泥硬化过程中，水泥水化不完全，导致水泥硬化后不能及时得到充分的水化循环，而混凝土结构中较多的水分被混凝土结构内部的水化过程中的水泥水化而破坏，使混凝土结构表面开裂。
智能喷淋养护技术的应用
智能喷淋养护技术的应用摘要：智能喷淋养护系统可以快速地开展养护作业，强化混凝土的养护方法标准性、充分了解混凝土室温度的精准性、提升养护效率等。
基于梳理水泥混凝土养护出现问题的前提下，主要分析探讨了水泥混凝土智能养护技术，经过在现场对混凝土施工养护进行试验，证明了混凝土智能喷淋养护系统的平稳性，提供相应的借鉴与参考。
关键词：养护技术；智能喷淋；应用一、智能喷淋养护设备的优点智能喷淋养护设备整合预制箱梁的特征，经过对控制系统进行组装，增加行走轨道，最终能够利用预制箱梁达到自动喷淋雾化养护的目的，加强全面养护，在一定程度上使养护的质量与效率得到全面提升，增强了预制箱梁混凝土的强度。
这个设备更好的处理既有人工洒水养护用数量太多或者是洒水不足及养护效率不高等问题。
同时经过存量区率先规划设计设置的供水管道，经过人工供水实施自动喷淋储罐，打开开挖开关，自动行驶在行走轨道上，喷射的气状水雾可以更好地养护预制箱梁，能够确保喷淋过后，总体梁体全身湿透，缺少死角，这样不仅全面覆盖，不仅能够养护到位、减少劳动力，而且还可以提升劳动效率[[1]]。
具有的优势主要体现在：①用心设计行走轨道。
依据箱梁的形状和尺寸用心设计的行走轨道、行走设备和喷淋系统能够有效地满足箱梁全面的喷淋养护要求，从而提升箱梁养护的质量与生产效率，强化预制箱梁混凝土的强度。
②实现理想的养护效果。
自动喷淋养生系统使用射程0.5m至2.5m的蝶形喷头，喷嘴在水流冲击下不连续旋转，在每个角落把养生水喷到等到养护梁体，能够符合全湿润、全天候及无遗漏养生的要求，实现明显的养生效果。
使用全自动喷淋机随时调节喷淋用水水压，这样可以使不同数量预制梁养生要求得到满足。
③减少劳动力。
相同数量的预制梁，依据梁长往往需要分配8人至12人，然而使用自动喷淋养生系统只需要两个人安装与拆除支喷淋管道就行。
④提升生产率。
使用自动喷淋养护系统，使用分台座轮流按时喷淋，喷淋一片梁板实现全面、全湿润的养生质量要求按照风力情况、气温状况和养护阶段只需要30s左右。
浅谈自动喷淋养护系统对商品混凝土的养生

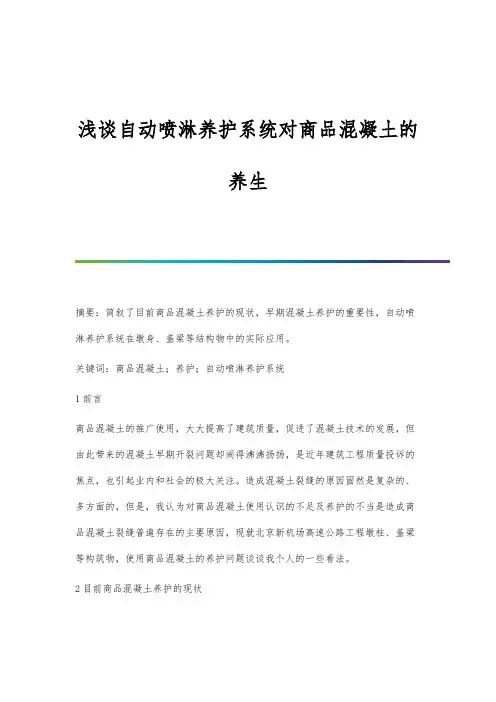

浅谈自动喷淋养护系统对商品混凝土的养生摘要：简叙了目前商品混凝土养护的现状，早期混凝土养护的重要性，自动喷淋养护系统在墩身、盖梁等结构物中的实际应用。
关键词：商品混凝土；养护；自动喷淋养护系统1前言商品混凝土的推广使用，大大提高了建筑质量，促进了混凝土技术的发展，但由此带来的混凝土早期开裂问题却闹得沸沸扬扬，是近年建筑工程质量投诉的焦点，也引起业内和社会的极大关注。
造成混凝土裂缝的原因固然是复杂的、多方面的，但是，我认为对商品混凝土使用认识的不足及养护的不当是造成商品混凝土裂缝普遍存在的主要原因，现就北京新机场高速公路工程墩柱、盖梁等构筑物，使用商品混凝土的养护问题谈谈我个人的一些看法。
2目前商品混凝土养护的现状商品混凝土裂缝是普遍存在，而且难以解决的问题。
因为传统观念阻碍了对混凝土水化硬化初期裂缝形成和发展过程的研究。
目前大多数的施工单位都存在一种这样的思想，即使用了搅拌站的商品混凝土，则所有与混凝土有关的质量问题都由搅拌站来负责，与己无关，因此，对商品混凝土的使用经常是既不按规范施工，也不按规范进行养护。
几乎没有施工单位按照规范要求对商品混凝土进行养护，也不配备相关的人员、材料和设施，这是造成目前商品混凝土开裂多、投诉多、争议多的主要因素，也严重影响了工程质量。
由于北京市施工环境的影响，北京新机场高速公路桥梁施工混凝土均采用商品混凝土，因此对商品混凝土的养护质量要尤为重视。
3起始养护时间对控制商品混凝土早期收缩的重要性对不掺用减水剂的的普通混凝土而言，早期收缩很小，早期的洒水养护主要是使水泥充分水化，保证混凝土强度的发展，因此，我国混凝土结构工程施工质量验收规范的规定，混凝土的起始养护时间是浇筑后12小时以内。
但对大量掺用减水剂的现代商品混凝土，经相关试验证明，初凝后8小时内的收缩急剧增加，而在实际工程中最大量的楼板裂缝也主要出现在混凝土初凝后几小时以内，因此，掌握好起始养护时间是控制商品混凝土早期收缩裂缝的关键，如果继续按照浇筑后等12小时再进行洒水养护，就失去了控制早期收缩裂缝的产最佳时间，从早期收缩裂缝控制来讲，将失去了任何的作用。
梁工程预制梁自动喷淋养生施工工法(工程文件)
桥梁工程预制梁自动喷淋养生施工工法1﹑前言桥梁工程施工中，采用人工洒水方式进行混凝土构件养生是最为便捷和经济的传统方法，但有时因为混凝土构件尺寸大，加之受操作者质量意识及工作态度影响，时常出现养护不到位、不彻底现象。
在天气炎热时为多片大跨径预制梁洒水养生，需要同时配备多人进行养护，否则梁表面水份蒸发过快，起不到最佳保湿养生效果。
尤其是在夜间混凝土构件缺水时，人工操作起来很难实现。
根据以往施工经验，传统的预制梁人工洒水养护效果不是很好，大部分都存在没有按规范要求使混凝土构件在养生期内始终处于湿润状态的情况，很容易出现混凝土表面收缩裂纹现象，致使混凝土强度达不到设计要求。
为满足当前预制梁生产规模化、工厂化及保证施工质量需要，通过大量而细致的工作，经过多次试验，不断总结，进而形成了桥梁工程预制梁自动喷淋养生施工工法。
2﹑工法特点2.1可行性强，养护效果好。
自动喷淋养生系统采用射程0.5-2.5m的蝶形喷头，喷嘴在水流冲击下360°不间断旋转，将养生水喷到待养护梁体的每个角落。
可以达到全天候、全湿润、无遗漏养生标准，养生效果极为显著。
采用全自动无塔供水器随时调整喷淋用水水压，以适应不同数量预制梁养生需要。
喷淋系统从供水到工作完毕，基本实现了养生过程全自动控制，养护效果极佳。
2.2劳动强度大大降低。
同等数量的预制梁，根据梁长通常需配备8～12人，而采用无塔供水自动喷淋养生系统仅需要2人安装和拆除支喷淋管道即可。
2.3劳动生产率得到很大提高。
采用自动喷淋养护系统，采取分台座轮流定时喷淋，喷淋一片梁板达到全湿润、全方位的养生质量标准按气温情况、风力情况及养护阶段仅需20～40S。
2.4成本低廉。
根据梁厂规模选择相应供水量的全自动无塔供水器即可，市场上这种设备购置费用很低，其它喷淋管道、蝶形喷头、时间继电器等价格也很便宜。
与传统人工洒水养生相比，自动喷淋养生成本低廉、工人劳动强度低，适宜工厂化预制梁厂使用。
预制梁智能喷淋养生技术探讨
预制梁智能喷淋养生技术探讨摘要：随着高速公路工程以及市政工程建设的高速发展，对预制梁的施工质量要求越来越高，目前预制梁养护基本人工或水管喷洒系统进行养护，但在施工过程中受客观因素的影响存在养护不及时、不到位的问题，时常出现漏养现象，易使梁体产生裂纹或导致强度不足的现象。
本文结合成绵苍巴高速公路七分部预制梁养护采用全自动智能喷淋系统的实例，对该技术的特点进行了探讨。
关键词：全自动智能喷淋系统伸缩式旋转喷头电磁阀1.前言目前预制梁养护基本人工或水管喷洒系统进行养护，但在施工过程中受客观因素的影响存在养护不及时、不到位的问题，时常出现漏养现象，易使梁体产生裂纹或导致强度不足的现象。
针对预制梁养护易产生的问题，我公司在成绵苍巴七分部的预制梁施工中采用了全自动喷淋智能养生施工技术。
全自动智能喷淋系统预制梁养生施工技术由数控系统、操作系统、供水系统、喷淋系统、废水回收系统组成，采用供水系统与喷淋系统在梁场建设是全部预埋到位，养护施工时在数控系统上设置养护参数后由系统进行智能养护，具有全天候、全湿润、自动化、智能化的优点，通过在成绵苍巴高速公路七分部预制梁施工中的应用，提高了养护效率、保证了预制梁质量、降低了劳动力成本，取得了较好的效果。
2 施工工艺2.1 工艺简介全自动智能喷淋系统由数控系统、操作系统、供水系统、喷淋系统、废水回收系统组成，通过数控系统的智能操控实现了预制梁养护的自动化、智能化，具有安装维修方便、节约用水的优点；通过喷淋系统达到了全天候、全湿润的养护效果；通过数控系统的全自动智能操控，实现了降低劳动力成本、提高养护效率。
2.2 技术特点（1）全自动智能喷淋系统在预制梁养生施工中体现了养护效率高、安装维修方便、节约用水等显著优点；在施工中可手动自动任意切换，可定时、定量、定点、任意喷洒养生，具有养护效果好、施工成本低、操作智能化强的特点。
（2）全自动智能喷淋系统通过数控系统、智能操作系统对每一个台座的预制梁设定养护的时间、间隔、水流量，实现了预制梁养护智能控制，减少了劳动力的需求，具有全自动、智能化的养护特点。
全自动喷淋养生控制系统
自动喷淋养生系统简介
本
系统为建设工厂化，工艺化，标准化梁场设计。
对解决箱梁高标号混凝土早期水化热较大，对提高T梁箱梁早期强度，防止混凝土产生裂纹有明显的改善作用。
自动喷淋养生系统喷出的是气雾状水，喷淋均匀，可以达到全天候、全湿润的养护质量标准，养护效果极为显著。
从启动系统到设定喷淋时间及间隔时间，操作方便，实现了过程全自动控制，可靠稳定，保证了最好的使用环境，减少了人为因素影响。
箱梁的养生是确保混凝土质量的主要环节，待表面的水泥初凝后，表面要进行覆盖，喷淋养生时间不少于7天。
喷淋养生系统操作注意事项
1无关人员不得随意进出控制室，电气设备必须由经过培训的专业人员操作，不能用利器操作显示器界面，定期对设备运行进行检查维护。
2控制室要保持良好的通风及干燥，并具有良好的接地，以保证元器件稳定正常运行。
3禁止在控制室中吸烟，堆放杂物等，不能使用电炉，热水器及充电器等其他用电设备
4现场更换电磁阀，必须停止控制系统输出，防止带电作业，禁止任何一个电磁阀线圈脱离阀体。
5.控制电缆必须远离施工区域，必须穿管保护并具有明显警示，电磁阀接线端必须做好绝缘防水。
6.定期清理过滤器，防止喷雾咀及电磁阀堵塞，保护好喷雾咀，防止
碰砸或漏入灰浆等杂物。
智能喷淋养生系统在混凝土养护中的应用
智能喷淋养生系统在混凝土养护中的应用摘要：近年来，我国经济实现了飞速发展，各项基础设施建设也变得越来越完善。
其中，混凝土的地位变得越发重要，而对于混凝土施工来说，养护问题非常关键。
但目前在开展混凝土养护时，存在质量差、效率低、污染性强的等问题不足已逐渐显现，为此引入智能喷淋养生系统用于混凝土养护中，能有效的改善混凝土养护此类问题，而该系统根据不同配合比混凝土的水化热量及水化过程中热量的释放率、梁体周边环境温湿度自动判别是否开启恒压喷淋和控制喷淋持续时间，已达到智能养护，具有显著的社会、经济效益。
关键词：智能喷淋养生系统；混凝土养护；应用现阶段，在开展工程建设时，混凝土占据非常重要的地位，而混凝土的养护质量直接关系着混凝土使用效果，在混凝土养护作业中洒水作业是一项重要的施工工序。
为了保证施工质量，混凝土养护洒水作业必须严格把控。
为了能提高混凝土养护质量，达到节能减排的效果，本文以智能喷淋养生系统为研究对象，研究其在公路施工混凝土养护中的应用效果，以期能为高速公路建设带来巨大的经济、社会效益。
一、智能喷淋养生系统组成及原理（一）组成智能喷淋养生控制系统主要有：智能自动喷淋养生管理系统、无线温湿度传感器、无线接收主机、电动阀门、声光报警器、本地控制器和以太网串口转换器等组成，系统结构图如1。
正常工作时，具备智能感应和定时两大功能，控制系统根据设定好的喷淋循环的总持续时间和等待时间开始工作，并自动采集温湿度数据，反馈给数据监控中心进行分析决策，实现智能化、自动化。
图1 智能自动化喷淋系统结构图（二）原理无线温湿度传感器悬挂在混凝土表面，检测表面温度和湿度，通过无线通信方式将数据发送至无线接收主机，无线接收主机再通过以太网接口将数据上传至监控室的服务器。
服务器根据检测到的温湿度进行分析产生控制指令，通过以太网串口转换器发送至本地控制器驱动声光报警器和电磁阀门。
另外，本地控制器也可以直接读取无线接收主机的温湿度数据，在断网或服务器故障情况下依然能实现自动喷淋养生，充分保障了混凝土的质量安全。
预制梁自动喷淋养护系统的设计与运用
建筑规划与设计
预制梁自动喷淋养护系统的设计与运用
宋晓峰
中铁二十二局哈尔滨铁路建设集团有限责任公司
摘 要：高标号混凝土预制梁采用洒水养护时，采用传统人工洒水方式效率低、湿度保持效果差、养生用水浪费量大。本文 通过工程实例系统的介绍，将自动喷淋养护系统的高效性、经济性和安全性等方面进行详细阐述，以期针对预制构件的养护问题 达到一定的效果。
3 自动喷淋系统的特点
（1）可行性强，养护效果好。自动喷淋养生系统采用恒定 压力的水源供应，在规范要求的温度、湿度条件下，通过时间 继电器控制喷淋时间，可以达到全天候、全湿润、无遗漏养生 标准，养生效果极为显著。
（2）劳动强度降低、劳动生产率得到提高。同等数量的预 制梁，根据梁长通常需配备 2~3 人，而采用自动喷淋养生系统 仅需要 1 人兼职可完成所有养护工作。采取分台座轮流定时 喷淋，喷淋一片梁板达到全湿润、全方位的养生质量标准按气 温情况、风力情况及养护阶段仅需 20S~40S。
（5）对于缺水、没有自来水的地区，经过蓄水池进行存储 水，通过水泵加到压力水箱，按照压力表设定压力值，由压力 控制器控制压力水箱的水压力，确保供水始终保持在恒压状 态。
4 自动喷淋系统的效益分析
（1）由于有了良好的养护条件，混凝上早期强度上升较 快，为后续张拉、压浆及架设等工序赢得了时间。由于养护循 环时间缩短，将会节约制梁台座和设备租用费。
2.2 温、湿度控制系统
在喷淋时间控制系统前端安装温、湿度传感器，设定好 温、湿度参数，当环境温度、湿度达到设定的规范要求值时，控 制器自动切断电源，养生系统停止工作。
2.3 喷淋时间控制系统
根据现场预制梁表面湿润程度设定喷淋间隔时间，间隔 时间一到，电磁阀自动打开，喷淋开始，喷淋终止时间一到，电 磁阀自动关闭，喷淋终止，以此循环，达到自动喷淋的目的。 对于较大梁场，同时开启所有养生水管，水压力损失过快，养 护末端压力不足，达不到养护效果。故在每个支线管道时间 继电器前端安装延时器，可以同时分出多个区域，并保证每个 时间段只有固定数量的梁在养护状态，确保养护水压力及养 护效果。
预制梁段自动喷淋养生工艺系统设计及施工应用
预制梁段自动喷淋养生工艺系统设计及施工应用摘要：随着我国经济建设跨越式高速推进，交通基础设施建设步伐不断加快，公路桥梁建设新材料、新工艺也相继涌现，并逐步呈现出向功能化、智能化、综合化方向发展的趋势。
人们在对桥梁的使用寿命期望值越来越高的同时并不希望建桥的周期太长，自动喷淋养生工艺技术作为预制梁段实现大规模标准化生产、加快桥梁建设周期的关键技术之一便应用而生。
设备系统在目前尚无国家强制性标准及行业规范可参考的前提下引入和应用该项新技术、新工艺，结合工程实际特点进行灵活的设计，高标准的投入生产，基本实现了过程全自动控制，大大降低劳动强度，提高劳动生产率，节约了工程造价。
关键词：预制梁段；自动喷淋；养生工艺系统设计；施工应用1 引言人工浇水养生混凝土是目前最为便捷和经济的传统养生方法，传统养生多是由人工进行。
采用人工洒水养生，因受操作者的质量意识和工作态度影响，时常出现养生不及时或漏养现象，使砼表面极易产生裂纹，造成强度不够等“通病”和机械化程度低、工程进度慢等缺点、。
为满足当前的预制梁板规模化、生产工艺标准化及高质量标准的需要，通过大量调研，我标段从建筑自动喷淋灭火系统及草坪养护喷淋系统得到灵感，通过大量前期的调研，从设计到投入生产，经过多次试验，不断总结，最终形成比较完善的梁段自动喷淋养生系统工艺。
2 梁段自动喷淋养生系统设计过程中的几个问题2.1工法原理首先将水源抽入蓄水灌内（自来水可不用蓄水灌），在主进水管上安装好电磁阀及时间继电器，当蓄水灌水位下降，进水管路电磁阀打开进水，当水位上升到一定高度，电磁阀自动关闭，以保证水池的水能够供应喷淋系统。
同时根据养生面积在主水管道上安装好批配的增加泵，以保证养生水全面雾化。
打开自动控制系统电源开关，增压水泵开始工作，自动喷淋养生开始自动工作。
系统一次性喷洒时间由喷淋时间继电器控制，时间到后自动停止喷淋。
喷淋停止后，根据梁体表面水分蒸发完毕时间，调节喷淋间隔时间，当延时时间到后系统再一次自动工作，如此周而复始直到养护期满为止[1]。
预制梁板全自动喷淋养生质量控制研究
预制梁板全自动喷淋养生质量控制研究研制出适合各种预制梁板养生，且能满足质量和安全要求的养生体系，确保梁板混凝土成品质量。
尽可能保证梁板养生的全面性，使梁板表面在养生期内始终保持湿润。
实现养生质量的大步提升，使养生合格率达到90%以上。
消除夜间养生弊端，实现养生的全天候工作。
标签：梁板预制；施工质量；技术控制1 工程概况潼关-西安高速公路改扩建工程是国家高速公路网连云港至霍尔果斯高速公路（G30）陕西境的重要组成部分。
本项目采用双侧对称加宽和整体新建两种改扩建形式进行改扩建，技术标准为双向八车道高速公路，设计速度120Km/h，整体式路基宽41m、42m。
桥涵结构物设计荷载为公路I级。
全线共有桥梁39座，立交、跨线桥55座。
2 确定方案2.1 水源供给问题标段施工地段干旱缺水，地下水位极低，水资源匮乏。
如若再在附近打深水井不仅成本高，而且水资源消耗大容易对当地环境造成影响。
另一方面，养生用过的水PH值呈强碱性，直接排走，易对当地环境造成污染。
不符合绿色环保的施工理念。
最终经过比对，在梁场预制区设置排水横纵坡，并设置回水沟，不仅实现养生水的循环利用，而且节能环保。
2.2 增压设备的选择采用全扬程多级高压水泵供水。
该泵最主要特点是：可以根据压力大小自由变换扬程，不易“烧泵”，且水压能够满足喷淋要求。
该方案安装简单，对原人工养生供水系统改动最小，易用性强。
在实际使用中也取得过很好的效果。
2.3 控制系统电子式时间继电器作为控制核心，实现自动控制，无人操作。
机构组成复杂，必须专业人员才能进行安装和日常维护，一般市场无成品，必须订制，购买成本稍高。
但一旦安装调试好后即可实现无人操作，实现自动控制。
使用寿命长。
2.4 整体系统方案的确定综合以上三方面的评价结果和对比分析，形成以下方案：即在充分利用现有水资源的情况下，对预制梁板养生过的水可经过回水过滤重新使用。
采用全扬程多级高压泵供水，保证水的出水压力。
采用电子式时间继电器作为控制系统核心，实现养生的全天候、自动化。
梁场养护自动喷淋系统方案
-可编辑修改-
______________________________________________________________________________________________________________
Welcome To Download !!!
欢迎您的下载，资料仅供参考！
二、系统构成
该系统由基础设施、管道系统、控制系统等三部分构成，其中基础设施包括水井、 净化水池（沉淀池）、储水池、水沟等设施构成，管道系统包括水泵、储水罐、输水管 路、喷淋管路、阀门等，控制系统包括开关、继电器、电磁阀控制器等，见图 1：
图 1 系统原理图
从功能上划分，可以按以下分类描述： 水源系统：场地内打井，安装潜水泵，在出水主管道上安装远传压力表，将信号传 给恒压控制系统，控制水泵工作，保证水管路中的压力在给定范围内，在主管道上接分
三、工艺流程图
-可编辑修改-
______________________________________________________________________________________________________________
补充水源 储水池
回收循环利用
水泵工作
沉淀净化池 环池
1、储水池容量，根水量及据水井的出日产量确定，如果水井的出水量在 20m3/h 以
-可编辑修改-
______________________________________________________________________________________________________________
1梁场养护自动喷淋系统方案一概述预制梁洒水养护是目前最为便捷和经济的养护方法传统的箱梁洒水养护多是由人工进行因受操作者的质量意识和工作态度影响时常出现漏养现象使箱梁腹板易产生裂纹等质量缺陷为满足当前的预制梁片规模化生产工厂化及质量需要需要设置自动喷淋养护系统
智能喷淋养生系统在高速公路混凝土养生中的应用
智能喷淋养生系统在高速公路混凝土养生中的应用摘要：针对质量差、效率低、污染高的弊端，本文介绍了混凝土养生智能喷涂养生系统在国家高速公路绿色公路项目中的应用效果。
分析应用程序。
结果表明，该方法可以提高施工质量，降低施工成本，达到节能减排的效果。
关键词：智能喷洒养生系统；公路建设；混凝土养生；节能减排前言在高速公路施工过程中，混凝土养生质量的好坏直接关系到混凝土的使用效果，浇水是混凝土养生中的重要施工工序。
因此，需要严格控制混凝土养生和浇水作业，以确保施工质量。
目前，中国传统的混凝土养生有两种类型：冬季燃煤养生和人工浇水养生。
冬季燃煤发电会产生大量二氧化硫、氮氧化物、一氧化碳等有害气体，维护效率低。
人工供水维护存在不及时，无法响应施工作业的问题。
要求；难以跟踪维护温度；用水量控制不当；效率低下等。
为提高混凝土养生质量，为公路建设带来经济效益和社会效益，研究了智能喷涂硬化系统在公路施工混凝土养生中的应用效果。
1智能喷雾养生系统1.1系统介绍智能喷雾与保健系统由智能维护设备主机、无线温湿度测量终端、维护终端（由维护脚手架和维护管道组成）组成。
系统上电后，根据不同配合比下混凝土的水化热、水化过程中的放热率、梁体周围的温度和湿度，自动判断是否开启恒压喷淋。
决心控制喷涂时间，实现混凝土的智能硬化。
1.2系统功能与传统的人工浇水维护相比，它具有以下特点。
(1)确保混凝土表面始终湿润，最终提高桥梁的整体质量。
(2)全周期维护施工可自动完成，减少人为因素的干扰。
(3)提高水资源利用率，节约水电资源。
(4)通过节省人工和提高机材的重复利用率来实现降低成本的效果。
2工作流程温湿度智能喷雾养生系统工作流程。
（1）站位平面图：梁场施工前，结合场地实际地形和平面图，充分考虑养生水的流向和三级沉淀池的建设，场地的清洁度保证，使用养生水，让您循环使用。
(2)管道布置及安装：沿底座位置填充管道，并根据用水量调整水管直径。
本工程的主管道设置在一根直径为7厘米的PPR水管中。
智能喷淋养生系统在混凝土养护中的应用分析
智能喷淋养生系统在混凝土养护中的应用分析【摘要】大型结构混凝土施工在养护过程中存在养护时间过短、用水量过大、养护部位不完整等问题，通过采用智能养生系统，能够结合智能化系统，提高混凝土养护结构的表面湿润度，提高养护效率，节省用水量，为企业带来了一定的经济效益。
基于此，本文首先介绍了智能喷淋养生系统，其次分析了常见的养生系统存在的不足以及智能喷淋养生系统的具体应用，希望能够为今后的大型结构混凝土养护提供参考。
【关键词】智能喷淋；养生系统；混凝土；养护；引言在道路施工过程中，混凝土养护质量的好坏直接关系到混凝土的使用效果，而养护是混凝土施工过程中关键的步骤。
为保证施工质量，必须严格控制混凝土的养护和洒水作业。
目前，中国传统的混凝土硬化有两种类型：冬季燃煤硬化和人工洒水养护。
燃煤冬季养护会产生大量有害气体，由于受到外部天气的影响，养护效率低下、养护时间过长。
人工洒水存在以下问题：养护工作不及时，不能满足建筑施工要求，很难理解保持温度，用水量管理不足；为提高混凝土养护质量，达到节能减排的效果，本文是研究其在道路施工混凝土养护中的应用效果，以智能喷淋养生系统作为研究对象，希望通过本文的介绍，能够进一步加深人们对混凝土养护过程中智能喷淋系统的认识，从而更好地推动混凝土施工的发展。
1.智能喷淋养生系统1.1智能喷淋养生系统简介智能喷淋养生系统由智能维护设备主机、无线温湿度测量终端和维护终端（由维护结构和维护线路组成）组成。
通电后，根据不同配合比的混凝土水化热、水化放热率、环境温度和湿度，自动判断是否进行恒压喷淋，并有效控制喷淋时间。
同时记录并保存整个养护过程的技术信息。
养护完成后，由计算机读取数据，生成养护工作记录表和有关的养护曲线。
1.2智能喷淋养生系统智能喷淋养生系统，通过使用智能变频技术实现恒压供水控制，与传统的人工洒水养护相比，有如下特点:(1)提升混凝土养护质量，保证混凝土表面始终处于湿润状态，最终提高桥梁整体质量。
8.30混凝土工程养生方案(初稿)
G309线金崖至河口（张家台）段公路工程建设项目混凝土结构养生方案（初稿）甘肃金河高速公路项目管理有限公司2018年8月24日目录一、隧道工程 ........................................... - 1 -（一）混凝土养生期限要求............................. - 1 - （二）初期支护混凝土养生............................. - 1 -1.养生方法 ....................................... - 1 -2.养生流程 ....................................... - 3 -（三）仰拱及填充混凝土养生........................... - 3 - （四）二次衬砌混凝土养生............................. - 3 - 二、桥梁工程 ........................................... - 4 -（一）承台、桥台、台身、台帽、系梁、耳背墙、支座垫石、盖梁及护栏混凝土养生 ...................................... - 4 - （二）墩柱养生 ...................................... - 5 -1.10米以下墩柱养生............................... - 5 -2.10米以上墩柱养生............................... - 5 -（三）现浇箱梁、挂篮施工箱梁养生..................... - 7 - （四）预制箱梁养生................................... - 9 -三、涵洞工程 .......................................... - 12 -四、小型预制构件混凝土养护............................. - 13 -（一）脱模前养生.................................... - 13 - （二）脱模后养生.................................... - 13 - （三）场外堆放养生.................................. - 14 - 五、砌筑防护工程 ...................................... - 14 -六、养生作业质量控制要点............................... - 14 -七、养生资料整理 ...................................... - 15 -G309线金崖至河口（张家台）段公路工程建设项目混凝土结构养生方案混凝土结构养生是混凝土结构施工的主要内容之一，它对于保证混凝土强度、确保工程质量具有重要意义。
智能喷淋养生系统设计与实现
2、指令功能强、运算速度快；
3、完善的通信功能。
3
1、人机接口，采用昆仑通泰的触摸屏做为输入的接口，同时显示各个水阀的工作时间；
2、昆仑通态触摸屏，是一套以嵌入式低功耗CPU为核心（主频400MHz）的高性能嵌入式一体化工控机。该触摸屏设计采用了10"英寸高亮度TFT液晶显示屏，四线电阻式触摸屏（分辨率4096×4096），同时还预装了微软嵌入式实时多任务操作系统；
3、液晶屏：TFT液晶显示，真彩，65535色，LED背光；
4、液晶屏亮度：200cd/㎡；
5、供电电源：24VDC；
6、机柜ቤተ መጻሕፍቲ ባይዱ孔：61mm×178mm
3
根据负载电流，选用欧姆龙公司的高可靠性空气开关，为每个控制点的过流保护功能。过流保护点根据使用电磁阀型号具体确定。
3
母线排采用理线架安装走线，完成线缆的容纳和管理功能。
LED：上电LED，程序运行LED，程序调试LED。
4.1.3
微处理器选用STC89C58RD2-40-I或SST89V58RD2-33-C-NJ；
采用1片CY7C1010DV33-10ZSXI实现2MB的SDRAM；
采用1片ATmel公司的AT29LV020-12JC实现2MB的FLASH；
选用北京晶宇兴科技有限公司公司的XO75NABT晶体振荡器做为系统时钟；
图4.1.4MCU模块的设计电路
2.2.2.1图运动车
4.1.2L型雾化水架
L型雾化水架则由DN25的镀锌钢管连接，组成围绕箱梁的水架，在相应的点位安装喷头，以实现喷淋时的全覆盖。水架喷头覆盖箱梁的上表面、箱梁的两侧及箱梁的中心；水架设计为每2.8m一节，每节设置6~8个喷头。
桥梁工程预制梁自动喷淋养生施工工法
桥梁工程预制梁自动喷淋养生施工工法1﹑前言桥梁工程施工中，采用人工洒水方式进行混凝土构件养生是最为便捷和经济的传统方法，但有时因为混凝土构件尺寸大，加之受操作者质量意识及工作态度影响，时常出现养护不到位、不彻底现象。
在天气炎热时为多片大跨径预制梁洒水养生，需要同时配备多人进行养护，否则梁表面水份蒸发过快，起不到最佳保湿养生效果。
尤其是在夜间混凝土构件缺水时，人工操作起来很难实现。
根据以往施工经验，传统的预制梁人工洒水养护效果不是很好，大部分都存在没有按规范要求使混凝土构件在养生期内始终处于湿润状态的情况，很容易出现混凝土表面收缩裂纹现象，致使混凝土强度达不到设计要求。
为满足当前预制梁生产规模化、工厂化及保证施工质量需要，通过大量而细致的工作，经过多次试验，不断总结，进而形成了桥梁工程预制梁自动喷淋养生施工工法。
2﹑工法特点2.1可行性强，养护效果好。
自动喷淋养生系统采用射程0.5-2.5m的蝶形喷头，喷嘴在水流冲击下360°不间断旋转，将养生水喷到待养护梁体的每个角落。
可以达到全天候、全湿润、无遗漏养生标准，养生效果极为显著。
采用全自动无塔供水器随时调整喷淋用水水压，以适应不同数量预制梁养生需要。
喷淋系统从供水到工作完毕，基本实现了养生过程全自动控制，养护效果极佳。
2.2劳动强度大大降低。
同等数量的预制梁，根据梁长通常需配备8～12人，而采用无塔供水自动喷淋养生系统仅需要2人安装和拆除支喷淋管道即可。
2.3劳动生产率得到很大提高。
采用自动喷淋养护系统，采取分台座轮流定时喷淋，喷淋一片梁板达到全湿润、全方位的养生质量标准按气温情况、风力情况及养护阶段仅需20～40S。
2.4成本低廉。
根据梁厂规模选择相应供水量的全自动无塔供水器即可，市场上这种设备购置费用很低，其它喷淋管道、蝶形喷头、时间继电器等价格也很便宜。
与传统人工洒水养生相比，自动喷淋养生成本低廉、工人劳动强度低，适宜工厂化预制梁厂使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中建股份科技研发课题计划书课题名称：自动喷淋混凝土养生系统的设计与应用课题申报单位：中国建筑第六工程局有限公司（盖章）课题负责人：方红（签字）起止年限：2013年1月至2014年12月中国建筑股份有限公司二〇一五年一月二. 经费预算表三. 课题计划书（目录）（一）课题概述1.课题基本情况（名称、类型、依托工程等）课题名称：自动喷淋混凝土养生系统的设计与应用课题类型：研究与应用依托工程：海南海控国际广场工程2.课题申报单位基本情况（单位名称、地址、法人代表、资质等级、规模、业绩、财务收支、联系电话）中国建筑第六工程局有限公司（简称中建六局有限公司）中国建筑第六工程局有限公司是房屋建筑工程总承包特级资质企业，下辖有四家房建施工总承包壹级全资子公司、两家房地产公司、一家双甲级专业装饰公司、一家机电施工总承包壹级安装公司、一家甲级设计院、一家甲级咨询监理公司以及基础设施部、铁路公司、总承包公司、北方公司、华东公司、南方公司、安徽公司等多家专业化公司和区域公司。
中建六局在经营领域上以大型房建、基础设施、房地产三个业务板块为主，是集建筑工程设计、施工、机电设备安装、装饰和技术咨询等为一体的大型建筑综合企业集团。
中建六局有限公司半个多世纪以来，转战南北，角逐海外，先后参加承建了长春第一汽车制造厂、齐齐哈尔第一重型机器厂、大庆炼油厂、德阳重型机器厂、十堰第二汽车制造厂、酒泉卫星发射中心、烟台世贸会展中心、东营黄河口物理模型实验厅、沈阳桃仙国际机场、长春龙家堡机场、天津引滦入津、天津军粮城发电厂、天津大港发电厂、天津体育中心等一大批国家和地方重点工程建设。
还在埃及、伊拉克、西萨摩亚、越南、泰国、香港等15个国家和地区承建了一大批海外工程项目。
近几年还先后承建了景鹰高速岗上互通枢纽、大庆萨环东路立交桥、吉林江湾大桥、吉林松原大桥、天津快速路志成道立交桥、太中银铁路麦家台特大桥、哈大铁路客运专线沈北特大桥、天津滨海新区永定新河特大桥、重庆江津长江大桥等一大批重点基础设施项目建设。
中建六局践行“中国建筑，品质重于泰山；过程精品，服务跨越五洲”的品牌价值观，努力打造高端品质、高端服务的品牌文化，共荣获40余项国家或省部级科研成果奖，荣获鲁班奖、国家优质工程奖及省部级优质工程奖180余项。
中建六局已连续十多年被天津市评为“守合同、重信誉”单位和“优秀诚信企业”，是最早一批通过质量、环境和职业健康三大管理体系第三方认证的施工企业，目前已导入“卓越绩效管理”。
2009年企业总资产60亿元，净资产8.5亿元，目前企业年生产能力已达到200亿元以上。
中建六局坚持“守正出奇”的经营理念，愿以诚信的文化、坚实的管理、宽阔的视野，为社会各界提供国际水准的地产开发和建造服务。
中建六局有限公司现下辖4个总承包壹级资质全资子公司、5个专业化公司、6个区域分公司、2个房地产开发公司、1个国家甲级咨询监理公司、1个国家甲级规划设计研究院,设有技术研发中心和博士后工作站，是集建筑设计、施工、监理、房地产开发、投资及咨询服务于一体，以高端房建、基础设施、房地产开发为主要产业的大型综合性建筑地产集团。
总部拥有房屋建筑工程总承包特级资质和公路工程施工总承包壹级、市政公用工程施工总承包壹级、机电设备安装工程专业承包一级、钢结构工程专业承包壹级、桥梁工程专业承包壹级、公路路面工程专业承包壹级、地基基础专业承包二级等配套的企业资质。
公司在技术研发方面，有常设机构----技术中心，有固定的研究人员，有固定的研究场所，有用于研究项目的工程载体。
公司财务状况良好。
公司地址：天津市滨海新区中心城区-塘沽区·杭州道·72号，法人代表杨健。
联系电话：，联系人：张云富3.课题负责人基本情况（姓名、性别、职务/职称、专业、联系电话/手机/e-mail、特长、管理能力、与课题相关的主要业绩）方红：男，海南海航国际广场项目部总工程师，高级工程师，建筑工程专业；联系方式，电话，E-mail，。
该同志长期从事一线建筑施工技术管理工作，有着丰富的施工生产和技术管理工作经验，在多种建筑杂志发表专业技术论文多篇，其中英语论文一篇录入同济大学出版社出版的英语论文集Proceeding of Shanghai International Conference on Technology of Architecture and Structure。
主持完成过多项超高层建筑的技术管理工作，有海外施工经验，在泰国的Watermark工程（高188.88m，52层）担任技术总工；参加中国建筑科学研究院国家“十一五”科技支撑计划重点项目“无脚手架安装作业装备技术研究与产业化开发”的研发工作，该项目共由8个课题组成，该同志担任该项目课题8（附墙爬升施工装备与大幅度悬臂变长度施工平台技术与产业化开发，课题编号2008BAJ09B08）的主持人。
主持完成多项总公司级科技示范工程验收，主持完成国家级工法2项，总公司及局级工法多项，主持完成专利技术1项。
（二）课题的可行性分析1.课题提出的背景（问题的提出）本工程地处海南省海口市，建筑业社会资源稀缺，为海南在建第一高楼，结构形式为钢骨砼核心筒-外框钢结构，外立面施工工作量大，且超高，传统外立面施工作业平台无法满足需求。
中建六局有限公司承接过多项超高层建筑，有着丰富的施工经验和技术沉淀。
作为研究载体的海控国际广场项目主要管理人员都有过超高层施工经历，技术和人员都会有保证。
本项目的关键技术有以下几个方面：1）、自动喷淋混凝土养生系统的设计与应用2.相关领域国内外技术现状、发展趋势及国内现有工作基础大型预制梁场传统预制箱梁的混凝土浇水养生多是由人工进行，而采用人工浇水养生，且人工浇水养生劳动力投入大，经济效益低，远远无法满足大型梁场的综合效益需求。
人工养护因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁翼板易产生裂纹，造成质量通病。
目前混凝土养护趋于新型便捷、自动化等方面发展。
我单位有多项超高层工程实践的经验可供借鉴。
3.课题实施的意义与必要性随着海南国际旅游岛定位为国家战略，海南省的多个大型路桥工程都在立项审批中，大量的建设高潮已经来临，本工程研究的技术，可以为后续路桥工程的梁场混凝土养护方法提供范例和参考，也可以为总公司在海南的战略定位及区域发展提供技术支撑和技术先导。
4.课题实施的可行性分析（技术、人员、经费）我单位有深厚的技术资源作为课题的支撑，同时，协调设计院等单位参与，参加本课题研究的主要人员均有相应资历及能力。
工程局领导、工程局总工程师、工程局科技部、华东分公司领导及相关部门、项目部领导及相关部门，均积极参与本课题的研究。
参与本课题研究的人员共15人。
工程局有专项科研经费匹配本研究课题。
5.课题风险与不确定性（技术、经济、管理）无。
（三）、课题实施的目标及主要研究内容1.课题实施的主要研发目标（预期总目标、阶段性目标）研发总目标是得出完善的施工技术成果，指导本工程顺利实施完毕，完成以下研发目标：1）、自动喷淋混凝土养生系统的设计与应用。
2.研究与开发的具体内容（详细描述）1）、自动喷淋混凝土养生系统的设计与应用大型预制梁场传统预制箱梁的混凝土浇水养生多是由人工进行，而采用人工浇水养生，且人工浇水养生劳动力投入大，经济效益低，远远无法满足大型梁场的综合效益需求。
人工养护因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁翼板易产生裂纹，造成质量通病。
目前混凝土养护趋于新型便捷、自动化等方面发展。
综上所述，传统的混凝土养生方式不仅需要大量的人力和时间，还无法保证混凝土的养护质量，综合经济效益低，无法满足现有大型梁场自动化施工技术、进度和经济创效的要求。
为了解决现有传统人工养护方式的弊端并解决目前上述技术问题，而提供一种可以快速、高效、可连续作业、自动控制而减少施工时间、提高工程质量的自动喷淋混凝土养生系统。
本课题研究设计一种自动喷淋混凝土养生系统，实现了过程全自动控制，喷出的水雾均匀，养护效果极佳，达到全天候、全方位、全湿润的“三全”养护质量标准。
而且极大降低了劳动强度，节约了劳动力，操作方便快捷，经济效益明显。
课题研究技术路线本课题以海控国际广场工程为依托，借助集团内部的技术力量，辅以社会相关技术支持，根据施工过程开展相应的研究项目，以技术先行、指导施工为思路，同时再通过实践对研究成果进行验证，得到能指导施工、技术领先、实践中经济合理的研究成果。
3.课题的技术关键，包括技术难点、创新点本课题的关键技术有以下几项：移动悬挑架的研究设计。
4.可能获得的成果和知识产权（专利、软件著作权、标准、规范、工法、新产品、研究报告、论文、专著、人才等）1）、研究报告《移动悬挑架的设计与应用的研究报告》1份2）、专利技术1项3）、中文核心期刊发表论文1篇4）、技术总结1篇5）、人才培养12人（四）、课题投资预算、资金筹措及来源渠道1. 经费预算表（见第6页）2. 经费预算说明（对各科目支出的主要用途、与课题研究的相关性及测算方法、测算依据进行详细分析说明）（见后附）3. 大额费用明细单（见后附）（五）、技术、经济效益分析1.技术经济效益分析（经济、社会、环境）通过科技研发，推动工程的顺利实施，加快施工进度，保障工程质量，预计技术经济效益1000万元。
2.推广应用前景分析（产业化可行性）本工程的自动喷淋混凝土养生系统研究技术可在大型桥梁工程中推广应用，社会技术经济效益明显，能推动大型预制梁场混凝土养护自动化技术的发展，有较大的借鉴意义。
3.对公司提高经营业绩的作用本工程为中建总公司在海南省第一高楼，中建六局有限公司有史以来第一高楼。
随着海南国际旅游岛定位为国家战略，海南省的多个超高层建筑都在立项审批中，大量的建设高潮已经来临，本课题研究技术的成功应用，对于总公司和六局占领海南这个新兴市场，具有重大战略意义。
作为这样一个海南省的地标建筑，能起到引领市场的作用，能促进提升六局乃至总公司在海南建筑市场的占领份额。
（六）、课题进度安排1.课题研究完成年限本课题计划2013年1月开始，2014年12月结题，总历时24个月。
2.课题分阶段任务安排课题分阶段任务安排表（七）、课题的组织管理及相关保障、支撑条件1.课题的组织构架与管理措施课题管理组织架构，由中建六局有限公司科技部和技术中心牵头，成立课题领导小组，以项目为载体，公司总部人员提供技术指导和技术支持，项目相关人员为实施层。
课题管理措施：1)编制课题科研研发大纲，按计划书和研发大纲确定的任务、目标及时间要求，责任到人。
课题负责人要加强监督和指导，使科研工作按计划、包质量完成，同时积极接受上级部门的检查和指导。
2）加强过程检查和监督，提高科研成果的技术含量。
