螺栓抗拉承载力计算

03钢柱脚单个螺栓的承载力计算

"+ # $%.0&/
（&）
"#
式中：%102"$*3／00#，$ 是锚栓数量。（$）国外研究的结论文［##］等对栓钉（锚固不足）和锚栓（锚固足）的抗
剪公式做了总结。在剪力作用下，破坏可能发生在锚
栓中（锚栓剪坏），也可能发生在混凝土中，锚栓受剪承
（)）圆锥形混凝土达到抗拉承载极限（图 $）。拉应力沿破坏锥体面的分布是变化的，在埋设的最底端
最大，在混凝土表面为 %，取破坏面上混凝土平均抗拉应力为（$／)）#2，并视整个破坏面的应力相同（这个假设得到了试验证实）。采用水平投影面进行计算，混凝
转换为设计公式时要改为抗拉强度设计值 #21。（$）基础混凝土与锚杆的粘结破坏。
!.$ " "%3&#2
（$）
式中 & 为锚栓杆直径，%3 为锚固长度，#2 为混凝土抗拉强度。
此决定受拉锚栓附近应该具有的配筋量，而锚栓的埋入深度理论上可以有所减小，实际则不减。
有锚栓屈服的第"种破坏形式才是合理的破坏模式，其它六种破坏模式，应在基础设计中使之有足够的尺
寸，或配足够的加强筋，保证这些破坏形式不出现。
图’ 柱底板和基础相对位置
%) 锚栓抗剪的计算方法对一个柱脚来说，其抗剪能力可分为两个部分，一

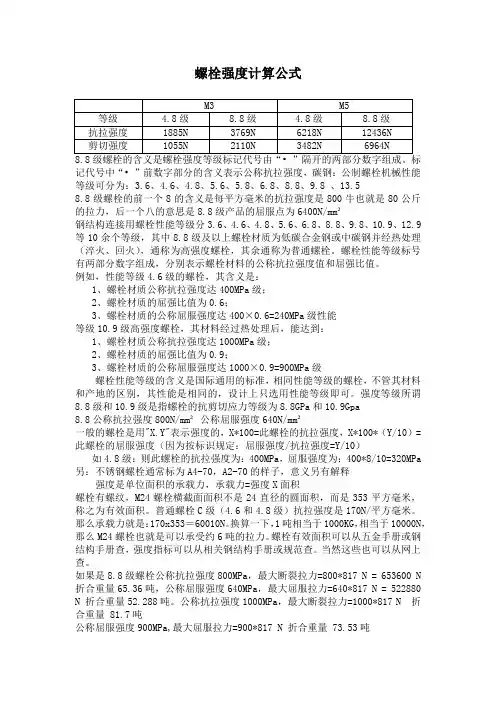

螺栓强度计算公式

螺栓强度计算公式记代号中“•”前数字部分的含义表示公称抗拉强度，碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8 、13.58.8级螺栓的前一个8的含义是每平方毫米的抗拉强度是800牛也就是80公斤的拉力，后一个八的意思是8.8级产品的屈服点为6400N/mm²钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8公称抗拉强度800N/mm²公称屈服强度640N/mm²一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级：则此螺栓的抗拉强度为：400MPa，屈服强度为：400*8/10=320MPa 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释强度是单位面积的承载力，承载力=强度X面积螺栓有螺纹，M24螺栓横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积。

螺栓强度等级

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8￠￠×25.4 =9.523、1/4￠￠以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

螺栓计算书

列数: 2,列距: 80.00 mm
二、单个螺栓的参数计算
所选螺栓的参数:
采用规范: GB50017-2003钢结构设计规范
类型及等级:高强螺栓摩擦型连接8.8级
摩擦面处理方式:喷砂（丸）
摩擦面抗滑移系数: 0.450
螺栓直径d: 16 mm
传力摩擦面数目nf: 1
连接板钢号: Q235
一个高强螺栓摩擦型连接的抗拉承载力设计值:
螺栓计算书
项目名称_____________构件编号_____________日期_____________
设计_____________校对_____________审核_____________
一、设计资料
受力类型为:仅受弯矩
荷载数据:
弯矩M(kN·m) :230.00
螺栓排列——等行距排列:
行数: 5,行距D: 螺栓群形心为基准计算Σy2:Σy2= 302580.00 mm2
受力最大的螺栓所受拉力为:Ntmax=186.99 kN
四、结论
*********受力最大的螺栓所受拉力设计不满足*********

螺栓强度计算

等级10.9级高强度螺栓，其材料经过热处理后，能达到：
1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8公称抗拉强度800N/mm² 公称屈服强度640N/mm² 一般的螺栓是用"X.Y"表示强度的， X*100=此螺栓的抗拉强度， X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10） ===============
8.8级螺栓的前一个8的含义是每平方毫米的抗拉强度是800牛也就是80公斤的拉力，后一个八的意思是8.8级产品的屈服点为6400N/mm²
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10 余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能
如果是10.9级螺栓公称抗拉强度1000MPa，最大断裂拉力=1000*817 N 折合重量 81.7吨公称屈服强度900MPa,最大屈服拉力=900*817 N 折合重量 73.53吨
如是12.9级螺栓

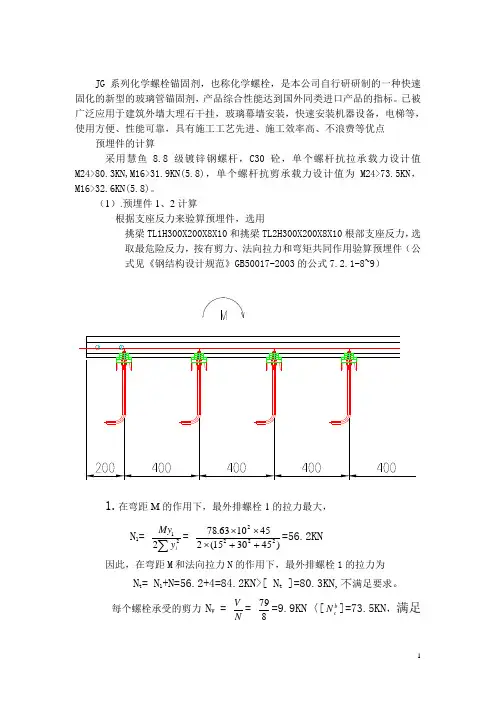

化学螺栓的受力计算

JG 系列化学螺栓锚固剂，也称化学螺栓，是本公司自行研研制的一种快速固化的新型的玻璃管锚固剂，产品综合性能达到国外同类进口产品的指标。

已被广泛应用于建筑外墙大理石干挂，玻璃幕墙安装，快速安装机器设备，电梯等，使用方便、性能可靠，具有施工工艺先进、施工效率高、不浪费等优点预埋件的计算采用慧鱼8.8级镀锌钢螺杆，C30砼，单个螺杆抗拉承载力设计值M24>80.3KN,M16>31.9KN(5.8)，单个螺杆抗剪承载力设计值为M24>73.5KN ，M16>32.6KN(5.8)。

（1）.预埋件1、2计算根据支座反力来验算预埋件，选用挑梁TL1H300X200X8X10和挑梁TL2H300X200X8X10根部支座反力，选取最危险反力，按有剪力、法向拉力和弯矩共同作用验算预埋件（公式见《钢结构设计规范》GB50017-2003的公式7.2.1-8~9）1.在弯距M 的作用下，最外排螺栓1的拉力最大，N 1= ∑212i y My = )453015(2451063.782222++⨯⨯⨯=56.2KN 因此，在弯距M 和法向拉力N 的作用下，最外排螺栓1的拉力为N t = N 1+N=56.2+4=84.2KN>[ N t ]=80.3KN,不满足要求。

每个螺栓承受的剪力N V = N V = 879=9.9KN 〈[b c N ]=73.5KN ，满足式7.2.1-9的要求。

2.在弯距M 、法向拉力N 、剪力V 的共同作用下，按弯剪联合作用验算螺栓强度： 0.176.0)5.739.9()3.802.60()()(2222<=+=+bv v bt t N N N N 满足式7.2.1-8的要求。

节点螺栓群受力计算

计算模型：大小偏心的验算：
拉力偏心e：
Nmin：
验算一：
0.3051验算二：
750.00
小偏心e： 5.00验算一：
0.1978验算二：
750.00
螺栓群偏心抗拉、剪
注：Nmin小于0
大偏心计算结果：
小偏心计算结果：拉剪共同作用下螺栓的验算结果（不大于1安全）：V作用下每个螺栓受的剪力Nv（不大于安全）：拉剪共同作用下螺栓的验算结果（不大于1安全）：V作用下每个螺栓受的剪力Nv（不大于安全）：N _c ^b N _c ^b
单位：N
弯矩M：
65470螺栓个数：2大小偏心的验算：
剪力V：
1500螺栓行数：290拉力N：
1246螺栓列数：1-561.0667y1：
150y4：0ΣYi2：y2：
0y5：022500y3：0y6：0单位：mm 说明：：计算结果
：填写数据
单位：N 螺栓直径：
8.007037受剪面数：
16320Σt： 2.506100
y1：
75y4：0ΣYi2：y2：
25y5：012500y3：0y6：0单位：mm
注：连接件材质为Q235
拉、剪承载力计算
小于0为大偏心螺栓参数：
N _V ^b ：N _t ^b ：N _c ^b ：。

锚栓拉拔荷载检验值的计算方法

锚栓抗拔承载力试验
检验荷载值（0.9f yk A s）计算方法
锚栓类型螺栓材质0.9f
yk A s
M12 5.6级钢22.76kN 5.8级钢30.35kN
M16 5.6级钢42.39kN 5.8级钢56.52kN
注：钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如，性能等级“5.6级”的螺栓，其含义是：
1、螺栓材质公称抗拉强度达500MPa级；
2、螺栓材质的屈强比值为0.6；
3、螺栓材质的公称屈服强度（f
yk
）达500×0.6=300MPa
螺纹的应力截面积（A
s
）见下表：。

普通螺栓连接的性能和计算

23
第24页/共32页
解：(1)分析螺栓群受力，把偏心力F向形心简化，则螺栓群受力为
剪力： V＝120kN 扭矩： T＝120X500＝60000kN•mm 均对螺栓产生剪力。
(2)计算单栓承载力设计值单栓抗剪承载力设计值：
NVb
nV
d 2
4
fVb
1 20 2 130 10 3
4
40.8KN
图3-7-15 例3-7-1普通螺栓盖板连接设计
21
第22页/共32页
解：单栓抗剪承载力设计值：
NVb
nV
d 2
4
fVb
2
20 2 4
130
81681
.4N
81.7KN
单栓的承压承载力设计值为：
N
b c
d
tfcb
20
14
305
85400
.0N
85.4KN
Nb V m in
81 .7 KN
板件一侧所需螺栓数：
由于确定撬力比较复杂，为了简化计算，规定普通螺栓抗拉强度设计值只取为螺栓钢材抗拉强度设计值的0.8倍，以考虑这一不利的影响。这相当于考虑了撬力Q＝0.25N，一般来说，只要翼缘板厚度满足构造要求、且螺栓间距不要过大，这样的简化处理是可靠的。
单个抗拉螺栓的承载力设计值为：
Ntb
Ae ftb
de2
yi2 4 80 2 160 2 1.28 105 mm 2
(xi2 yi2 ) 5.28 105 mm 2
25
第26页/共32页
26
N1Tx
Ty1 xi2
yi2
60000 160 5.28 105
18.2KN

M24螺栓计算

1经计算在8级风力下单位屏所受的风压为： w s =1.4×0.91=1.274kN/m 2 预埋螺栓应力计算（1）柱脚连接处水平方向的风荷载产生的弯矩值计算M s =1/2w s h 2l 预埋螺栓拉应力计算F=M s /c/2 其中：h 为隔音屏障高度；l 为隔音屏障一单元长度； c 为受拉区的螺栓力臂长度。

计算结果M s =0.5×1.274×3.62×2.5=20.639kN •m F=20.639/0.6/2=17.199K N1）、抗剪验算：查规范可知，6.8级承压型高强螺栓抗剪承载力设计强度b c f =140MPa ，螺1.4cm 厚钢板，钢材为Q235钢，承压强度设计值a 305f b c MP =，则单个螺栓承载力设计值取下列三式中最小值：KN A N 35.49140*5.352f *b ve b v === KN N 524.90053*14*2.21f *t *d b cb c ===;83.7163.204*3.0*9.0*3.1*u *9.0*3.1bv ===P N1.30.9 1.30.90.3681239b v N P KN μ=⨯⨯⨯=⨯⨯⨯=; 式中：b v N ------- 承压型高强螺栓剪力设计值； b c N ------- 连接钢板承压强度设计值； t-------- 连接钢板厚度；P -------- 摩擦型高强螺栓预拉力值，KN A P 63.2045.352*860*675.0*f 675.0e y ===；e A ------------ M24螺栓有效面积。

单个螺栓设计最大抗剪承载力KN F KN N 1735.49v b v =>=，符合要求。

F v ---------受力螺栓设计剪力。

单个螺栓的受拉承载力设计值按下式计算：b b t e t N A f ψ=b t N ------ 高强度螺栓拉力设计值ψ------- 高强度螺栓直径对承载力的影响系数，当螺栓直径小于30mm 时，取1.0，当螺栓直径大于30mm 时，取0.93，e A ------ M24螺栓有效面积=352.5 mm2，螺栓有效直径=21.19 mmb t f ----- 抗拉强度设计值，按0.8倍屈服值取480Mpa ；单个螺栓受拉承载力设计值： KN F KN A N 7.72.169480*5.352*0.1f t b t e b t =≥===ψ;F t ------ 液压爬模受力螺栓设计拉力。

螺栓强度计算

参考材料：螺栓的性能等级8.8指材料的抗拉强度极限800MPa，屈服极限640MPa。

螺栓、螺柱、螺柱的性能等级共分10个等级：自3.6至12.9。

小数点前面的数字代表材料的拉强度极限的1／100，小数点后面的代表材料的屈服极限与抗拉强度极限之比的10倍。

螺母的性能等级分7个等级，从4到12。

数字粗略表示螺母保证能承受的最小应力的1／100。

对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B 和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。

螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合.碳钢：强度等级标记代号由“?”隔开的两部分数字组成。

标记代号中“?”前数字部分的含义表示公称抗拉强度，如4.8级的“4”表示公称抗拉强度400N/MM2 的1/100。

标记代号中“?”和点后数字部分的含义表示屈强比，即公称屈服点或公称屈服强度与公称抗拉强度之比。

如4.8级产品的屈服点为320 N/mm2。

不锈钢产品强度等级标志由“—”隔开的两部分组成。

标志代号中“—”前符号表示材料。

如：A2，A4等标志“—”后表示强度，如：A2-70碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9 等10 余个等级，其中8.8 级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

直径18螺栓抗拉承载力

直径18螺栓抗拉承载力直径18螺栓抗拉承载力是指该螺栓可以承受的最大拉力，常用单位为牛顿（N）或千牛顿（kN）。

该参数对于各种机械结构的设计和选型至关重要，因为一旦使用的螺栓抗拉承载力不足，就会导致机械结构的破坏和事故发生。

要计算直径18螺栓的抗拉承载力，需要考虑以下因素：1. 螺栓材料：通常直径18螺栓使用的是高强度合金钢材料，例如35CrMoA或42CrMoA等。

该材料具有较高的强度和韧性，并且在高温环境下也能保持稳定性。

2. 螺栓表面状态：螺栓表面的裂纹、裂痕等缺陷会明显降低其抗拉承载力，因此需要确保螺栓表面光滑平整，没有明显的裂纹和缺陷。

3. 螺栓螺纹：螺栓螺纹的牙型和深度对抗拉承载力也有重要影响。

如果螺纹深度太浅或牙型不匹配，会导致螺栓悬空或松动，因此需要确保螺栓螺纹与安装孔匹配。

根据以上因素，以及螺栓直径、截面积等参数，可以通过以下公式计算出直径18螺栓的抗拉承载力：F = A * σv其中，F为螺栓的抗拉承载力，A为螺栓的截面积，σv为螺栓的材料抗拉强度。

以35CrMoA材料为例，常见的σv为900~1200MPa。

直径18螺栓的截面积为254.47mm²，因此，其抗拉承载力约为228.9~305.4kN。

需要说明的是，上述计算结果仅作为一般参考，实际情况中还需考虑螺栓的实际承载情况和安装环境等因素。

因此，在实际应用中，需要根据具体情况进行综合考虑和验证。

总之，直径18螺栓的抗拉承载力是机械结构设计和选型不可缺少的关键参数。

了解螺栓的材料、表面状态和螺纹特性等因素，并根据实际情况进行综合计算和验证，可以确保螺栓的安全可靠性，保障机械结构的正常运行。

螺栓抗拉承载力计算公式(二)

螺栓抗拉承载力计算公式(二)螺栓抗拉承载力计算公式1. 引言螺栓是一种常用的连接元件，用于将多个零件固定在一起，具有很强的抗剪和抗拉能力。

在设计过程中，需要确定螺栓的抗拉承载力，以确保连接的安全性。

2. 螺栓抗拉承载力计算公式螺栓的抗拉承载力计算公式可以根据标准或规范来确定，常见的计算公式如下：螺栓抗拉承载力公式（按紧固件的材料强度计算）F tb=A t⋅R m⋅n其中，•$ F_{tb} $ 为螺栓的抗拉承载力（单位：N）；•$ A_t $ 为螺栓截面面积（单位：mm^2）；•$ R_m $ 为螺栓材料的抗拉强度（单位：N/mm^2）；•$ n $ 为计算系数，考虑到实际工况和安全系数。

螺栓抗拉承载力公式（按联系面上的螺栓数量计算）F tb=T⋅N其中，•$ F_{tb} $ 为螺栓的抗拉承载力（单位：N）；•$ T $ 为螺栓的张力（单位：N）；•$ N $ 为螺栓的数量。

3. 螺栓抗拉承载力计算公式举例解释下面以一个具体的例子来解释螺栓抗拉承载力的计算公式。

假设我们有一组连接螺栓，螺栓材料的抗拉强度为300 N/mm^2，螺栓截面面积为100 mm^2，螺栓的数量为4个。

根据公式，我们可以计算出每颗螺栓的抗拉承载力：F tb=100 mm2×300 N/mm2×n假设计算系数n为，代入公式计算可得：F tb=100 mm2×300 N/mm2×=45000 N因此，每颗螺栓的抗拉承载力为45000N。

根据公式，我们可以计算出整组螺栓的抗拉承载力：F tb=T×4假设每颗螺栓的张力为10000N，代入公式计算可得：F tb=10000 N×4=40000 N因此，整组螺栓的抗拉承载力为40000N。

结论通过以上例子，我们可以看到螺栓的抗拉承载力计算公式可以根据不同的情况选择不同的公式来计算，以满足设计和安全要求。

在实际工程中，应根据实际情况选择适当的计算公式，并结合其他因素进行综合考虑，以确保连接的可靠性和安全性。

螺栓连接的计算方法

承压型 —— 连接件间允许相互滑动。传力开始时在标准荷载作用下动连接件间无滑动，剪力由摩擦力和螺杆抗剪共同传递。但当荷载很大时，连接件间有较大塑性变形。接近破坏时，连接件间有相对滑动，摩擦只起推迟滑移作用。剪力由螺杆传递，其特点与普通螺栓相同。因此，有与普通螺栓相同的极限状态 — 螺栓剪坏，孔壁挤压坏，构件被拉断。变形大，不适于受动荷载的连接。
o
1
P=768kN
一个摩擦型高强螺栓的抗剪设计承载力按式（3-55）并引入后计算， b Nv = 0.9nt(P-1.25Nt) =0.89×0.9×1×0.45(155-1.25×48)=34kN 一个螺栓承受的剪力 b Nv=V/n=665/16=41.6kN＞Nv = 34kN (不可)
(2).构件净截面强度验算
N
+ + N+ + + + + + + + + +
N
N
N′
N′
A
孔前传力分析
N n1 N (1 0.5 ) f An n An
受剪连接计算一个螺栓抗剪承载力连接所需螺栓数
n N b NV
b NV 0.9nf μ P
净截面强度：考虑50％孔前传力
N, n1 N σ ＝＝（ 1 0.5 ） f An n An
高强螺栓群在扭矩作用下的计算公式与普通螺栓同。高强螺栓的直径系列、连接中螺栓的排列及有关构造要求与普通螺栓同。
V=60KN,选用10.9级M20摩擦型高强螺栓，钢材选用 Q235钢，接触面采用喷砂处理。验算此连接强度
e=300
改用M22，孔24，P=190kN，于是=0.906，这样： b Nv = 0.9nt(P-1.25Nt) =0.906×0.9×1×0.45(190-1.25×48)=48kN b Nv=41.6kN＜Nv = 48kN (可)

m20螺栓抗剪承载力

m20螺栓抗剪承载力
【一、M20螺栓简介】
M20螺栓是一种常见的螺栓规格，主要用于工程结构中，起着连接和固定的作用。

它主要由螺杆、螺母和垫圈组成，具有良好的抗拉、抗剪性能。

【二、抗剪承载力概念及重要性】
抗剪承载力是指螺栓在受到剪切力作用时，能够承受的最大力量。

在实际应用中，抗剪承载力是评价螺栓连接安全性的重要指标。

如果抗剪承载力不足，可能导致连接件脱落、结构损坏，甚至引发严重事故。

【三、M20螺栓抗剪承载力计算公式及参数】
M20螺栓抗剪承载力的计算公式为：抗剪承载力= 剪切模量× 截面积× 安全系数。

其中，剪切模量是材料抗剪性能的指标，截面积是指螺栓横截面的面积，安全系数是为了保证螺栓在使用过程中不会断裂而设置的系数。

【四、影响抗剪承载力的因素】
1.材料性能：材料的强度、硬度、塑性等因素会影响抗剪承载力。

2.螺栓尺寸：螺栓直径、长度等参数直接影响抗剪承载力。

3.螺栓连接方式：如单螺栓连接、双螺栓连接等，会影响抗剪承载力。

4.安装质量：螺栓的紧固程度、预紧力等会影响抗剪承载力。

【五、提高M20螺栓抗剪承载力的方法】
1.选用高强度、高性能的材料。

2.合理设计螺栓尺寸和连接方式。

3.采用正确的安装方法，确保螺栓紧固度和预紧力达到要求。

4.在工程结构中，根据实际需求选择合适的安全系数。

【六、总结与建议】
M20螺栓的抗剪承载力是评价其连接性能的关键指标。

设计者和施工人员应充分了解螺栓的抗剪承载力计算方法和影响因素，合理选用材料、设计参数和安装方法，以确保工程结构的安全性和稳定性。

螺栓强度等级

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8￠￠×25.4 =9.523、1/4￠￠以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

对拉螺杆锚固承载力计算

对拉螺杆锚固承载力计算
1. 材料强度，拉螺杆锚固的承载力计算首先需要考虑螺杆和基座材料的强度。

通常会根据螺杆和基座的材料特性来确定其拉伸强度和抗压强度，这些参数将直接影响拉螺杆锚固的承载力。

2. 螺杆规格，螺杆的直径、螺距和螺纹形状等规格也对承载力计算有重要影响。

一般来说，螺杆的直径越大，其承载力越大；螺距和螺纹形状也会影响螺杆在混凝土中的锚固性能。

3. 埋设深度，螺杆在混凝土中的埋设深度是确定其承载力的重要因素。

通常情况下，埋设深度越深，拉螺杆锚固的承载力越大，因为深埋可以提高螺杆与混凝土的摩擦力和粘结力。

4. 混凝土强度，混凝土的强度也是影响拉螺杆锚固承载力的关键因素。

一般来说，混凝土的强度越高，拉螺杆锚固的承载力也会相应提高。

5. 安全系数，在实际承载力计算中，通常会考虑安全系数，以确保结构的安全可靠。

根据设计要求和规范，确定合适的安全系数是拉螺杆锚固承载力计算中的重要步骤。

综上所述，拉螺杆锚固承载力的计算是一个复杂的过程，需要综合考虑材料强度、螺杆规格、埋设深度、混凝土强度和安全系数等多个因素。

在实际工程中，需要根据具体情况进行详细的计算和分析，以确保拉螺杆锚固的安全可靠性。

螺栓设计计算公式

M
1 2 3 4
M
N1 N2 N3 N4
y1 y2 中和轴受压区

N1
M y1
2 y i i 1 n
N tb
3、偏心拉力作用下
N
1 2 3 4 N1 N2
e
y1 N3 N4 y2 中和轴
N M=N·e
M作用下
N作用下
N N M y1 b N1 N 1M n Nt n n 2 yi
b v
N
b t
0.8 P
V
1 2 3 4
V
N1 N2 y1 N3 N4 y2 中和轴 N作用下 V作用下
N M
N M=N·e
M作用下
2、采用高强度螺栓承压型连接时单个螺栓所受的剪力：
N v1
单个螺栓所受的最大拉力： N t 1
螺栓的强度计算公式：
N v1 Nb v N t1 Nb t
M=Ve
Nv Nt 1 Nb Nb v t
2
2
( 3 59)
Nv N
b c
( 3 60)
高强度螺栓连接计算
高强度螺栓的工作性能及单栓承载力按受力特征的不同高强度螺栓分为两类：
摩擦型高强度螺栓—通过板件间摩擦力传递内力，破坏准则为克服摩擦力；
螺栓设计计算公式
普通螺栓抗剪连接
N/2
N
N/2
破坏形式
（1）螺栓杆被剪坏 N 栓杆较细而板件较厚时（2）孔壁的挤压破坏栓杆较粗而板件较薄时（3）板件被拉断 N 截面削弱过多时以上破坏形式予以计算解决。
N
N

摩擦型高强度螺栓拉力计算(带公式程序)

摩擦型高强度螺栓拉力计算螺栓等级（1：8.8级；2：10.9级）2螺栓直径（16；20；22；24；27；30）20螺栓预拉力：155KN124KN螺栓排（对）数：4排假设对称布置1~2：1502~3：2903~4：150(mm)弯距：100KN*M最大轴拉力设计值：68.3第二排螺栓轴拉力设计值：33.5螺栓满足。
