步进电机驱动器原理
步进电机的驱动原理
步进电机的驱动原理
步进电机的驱动原理可以通过以下几点来解释：
1. 电磁驱动：步进电机内部通常包含多个线圈，每个线圈都有一对电极。
通过交替通电来激励这些线圈，可以产生磁场。
这个磁场与固定磁铁或其他线圈的磁场相互作用，从而使电机转动。
2. 步进角度：步进电机的转动一般是围绕其轴心以一定的步进角度进行的。
这个步进角度是由电机的结构和驱动信号决定的。
常见的步进角度有1.8度、0.9度、0.72度等。
通过适当的电
流驱动和控制信号，可以实现电机按照这些角度进行准确的转动。
3. 控制信号：步进电机一般需要外部的电流驱动器或控制器来提供适当的电流和控制信号。
这些控制信号通常是脉冲信号，通过改变脉冲的频率、宽度和方向，可以控制电机的转动速度和方向。
4. 开环控制：步进电机的控制通常是开环控制，即没有反馈回路来监测电机的实际位置和速度。
控制信号是基于预先设定的脉冲数目和频率来驱动电机的。
因此，步进电机在运行过程中可能存在累积误差，特别是在高速运动或长时间运行的情况下。
总而言之，步进电机的驱动原理是通过控制电流、改变磁场以及控制信号的脉冲，实现电机按照设定的步进角度进行准确转动的过程。
步进电动机驱动器的工作原理

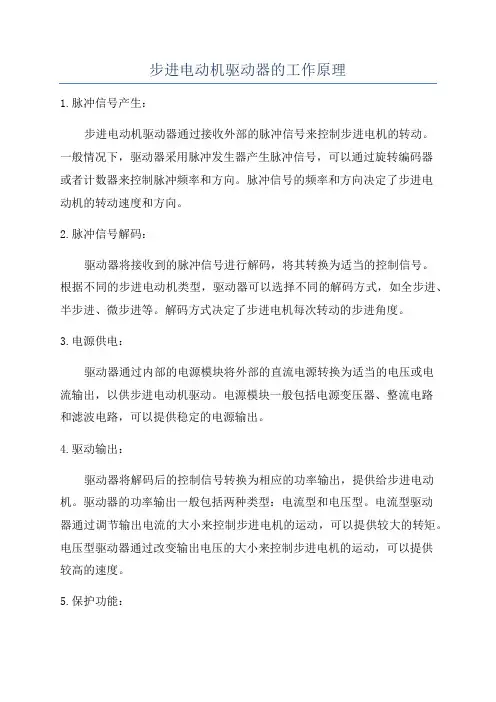

步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。
一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。
脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。
2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。
根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。
解码方式决定了步进电机每次转动的步进角度。
3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。
电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。
4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。
驱动器的功率输出一般包括两种类型：电流型和电压型。
电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。
电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。
5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。
当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。
综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。
通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。
步进电机驱动器参数原理
步进电机驱动器参数原理步进电机驱动器是控制步进电机运动的重要组成部分，其参数原理涉及到电机的特性、控制信号和驱动器本身的工作方式等方面。
本文将详细介绍步进电机驱动器的参数原理，包括驱动方式、步长和旋转方向、驱动电流和电压、细分和微步驱动、保护和故障等方面。
1.驱动方式：步进电机驱动器一般有两种驱动方式，即全步和半步。
全步驱动方式通过控制驱动电机的两个相位以产生电机的旋转力矩，步进角为1.8度。
而半步驱动方式则在全步的基础上，通过控制同一相位电流的大小和方向，使电机能够停留在不完全的步进角位置，步进角可达到0.9度。
2.步长和旋转方向：步长是步进电机驱动器控制电机旋转的最小单位，通常以角度来表示。
驱动器通过控制电机的脉冲信号，使电机按照指定的步长来旋转。
旋转方向则通过控制驱动器的方向信号来实现，可以使电机正转或反转。
3.驱动电流和电压：步进电机驱动器需要提供足够的电流来驱动电机，以产生足够的力矩。
驱动电流大小通常由驱动器的电流调节方式来控制，可以通过调节电流增益或设置电流值来实现。
驱动器还需要提供适当的电压来保证电机正常工作。
4.细分和微步驱动：细分是指将步进电机的一个步进角细分为更小的角度，以实现更高的分辨率和更平滑的运动。
细分通常通过驱动器内部的功率电子器件，将输入的控制信号细分产生相应的驱动信号来实现。
微步驱动则是一种特殊的细分驱动方式，可以将步进电机驱动器的分辨率进一步提高，实现更精准的位置控制和运动。
5.保护和故障：步进电机驱动器通常具有多种保护功能，以防止电机或驱动器发生故障。
常见的保护功能包括过流保护、过压保护、过热保护等。
当检测到异常情况时，驱动器会采取相应的保护措施，如自动减小电流、停止输出等。
同时，驱动器还能够检测到电机的故障状态，如断线、短路等，并通过指示灯或故障输出信号来通知用户。
总之，步进电机驱动器的参数原理包括驱动方式、步长和旋转方向、驱动电流和电压、细分和微步驱动、保护和故障等方面。
步进电机的驱动器工作原理
步进电机的驱动器工作原理步进电机的驱动器是控制步进电机运动的关键部件，它能够将电子信号转换为机械运动。
步进电机驱动器主要由两部分组成：控制器和功率放大器。
控制器负责接收输入的指令信号并进行解码，将其转换为电机驱动信号；功率放大器则将驱动信号放大并输出给步进电机的驱动电路。
下面将详细介绍步进电机驱动器的工作原理。
步进电机驱动器的工作原理主要包括三个关键步骤：接收指令信号、解码指令信号和输出驱动信号。
下面分别对这三个步骤进行了解。
一、接收指令信号步进电机驱动器首先需要接收输入的指令信号，这些指令信号可以通过输入装置、计算机或者其他设备传输给驱动器。
指令信号可以是数字信号、模拟信号或者脉冲信号，这取决于具体的应用场景。
接收到指令信号后，驱动器会将其传递给解码器进行解码。
二、解码指令信号解码器是步进电机驱动器中的关键部件，它负责将接收到的指令信号进行解码，并将其转换为电机驱动信号。
解码器一般采用数字电路来实现，可以根据不同的输入信号解读指令，然后将其转换为与步进电机匹配的驱动信号。
解码器根据输入信号的不同来确定步进电机的运动方式，包括正转、反转、加速、减速等。
解码器还可以根据指令信号的要求进行细微的微调，以确保步进电机的运动精度和稳定性。
解码器还可以根据工作环境的要求进行保护，如过载保护、过热保护等。
三、输出驱动信号解码器将解码后的指令信号传递给功率放大器进行处理。
功率放大器主要负责放大电机驱动信号的电压和电流，并将其输出给步进电机的驱动电路。
功率放大器一般由晶体管、晶闸管或者MOSFET等组成，通过调节其工作状态和电流大小来控制步进电机的旋转方式和速度。
步进电机驱动器的输出信号可以是两相驱动信号，也可以是三相或四相驱动信号，具体取决于步进电机的结构和要求。
步进电机的驱动电路主要是通过不同相位的电流驱动定子的绕组，进而产生转子的旋转。
控制器会根据解码器输出的驱动信号来控制步进电机的运动，包括转向、转速和步距等。
步进电机驱动器及细分控制原理
步进电机驱动器及细分控制原理引言：步进电机是一种将电脉冲信号转化为机械转动的电动机。
步进电机驱动器是一种用于控制步进电机旋转的设备。
步进电机可以通过控制驱动器提供的电流和脉冲信号来精确地控制旋转角度和速度。
本文将介绍步进电机驱动器的工作原理以及细分控制的原理。
一、步进电机驱动器的工作原理：1.输入电流转换：驱动器将输入的电流信号转换为电压信号。
电流信号通常由控制器产生，通过选择合适的电阻来控制输入电流的大小。
2.逻辑控制：驱动器还会接收来自控制器的脉冲信号。
这些脉冲信号会相互间隔地改变驱动器输出的电压，从而驱动步进电机旋转。
脉冲信号的频率和脉冲数量会影响步进电机的转速和旋转角度。
3.输出电压控制：驱动器会根据输入的电流和脉冲信号控制输出的电压，使其适应步进电机的工作要求。
输出电压的频率和脉冲数有助于控制步进电机旋转的速度和角度。
二、细分控制原理：细分控制是指通过控制驱动器输出的电压脉冲信号来实现更精确的步进电机控制。
细分控制可以将步进电机的每个脉冲细分成更小的步进角度，从而提高步进电机的转动分辨率。
1.脉冲信号细分：通过改变驱动器的输出脉冲信号频率和脉冲数来实现脉冲信号的细分。
例如，如果驱动器输入100个脉冲，但只输出50个脉冲给步进电机，那么每个输入的脉冲就会分为两个输出脉冲，步进电机的旋转角度将更精确。
2.电流细分：通过改变驱动器输出的电流大小来实现电流的细分。
通常情况下，驱动器的输出电流会根据步进电机的转动需要进行控制。
细分控制可以使驱动器能够实现更精确的电流控制，进而控制步进电机的转动精度。
3.微步细分：微步细分是一种更高级的细分控制方法，通过改变驱动器输出的电压波形进行微步细分。
微步细分将步进电机的每个步进角度再次细分为更小的角度，进一步提高了步进电机的转动分辨率和平滑性。
总结：步进电机驱动器是通过将控制器产生的电流和脉冲信号转换为驱动步进电机的电压信号的设备。
细分控制是通过改变驱动器输出的电流和脉冲信号来实现更精确的步进电机控制。
步进电机驱动器原理

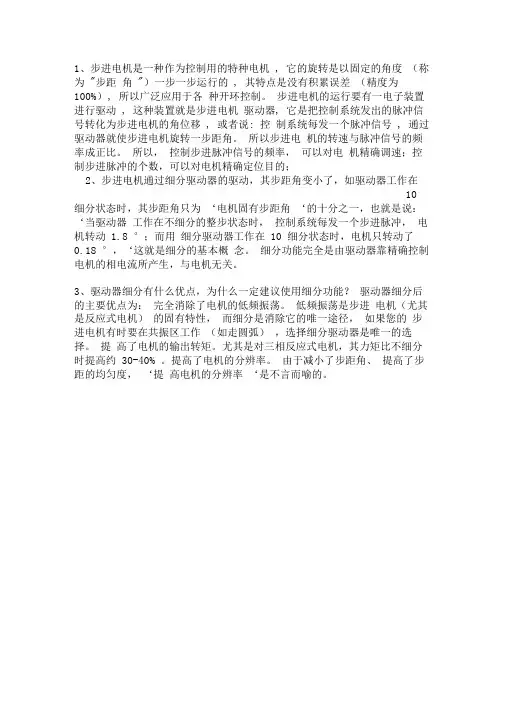

1、步进电机是一种作为控制用的特种电机, 它的旋转是以固定的角度（称为"步距角"）一步一步运行的, 其特点是没有积累误差（精度为100%）, 所以广泛应用于各种开环控制。
步进电机的运行要有一电子装置进行驱动, 这种装置就是步进电机驱动器, 它是把控制系统发出的脉冲信号转化为步进电机的角位移, 或者说: 控制系统每发一个脉冲信号, 通过驱动器就使步进电机旋转一步距角。
所以步进电机的转速与脉冲信号的频率成正比。
所以，控制步进脉冲信号的频率，可以对电机精确调速；控制步进脉冲的个数，可以对电机精确定位目的；
2、步进电机通过细分驱动器的驱动，其步距角变小了，如驱动器工作在
10 细分状态时，其步距角只为‘电机固有步距角‘的十分之一，也就是说：‘当驱动器工作在不细分的整步状态时，控制系统每发一个步进脉冲，电机转动1.8 °；而用细分驱动器工作在10 细分状态时，电机只转动了0.18 °，‘这就是细分的基本概念。
细分功能完全是由驱动器靠精确控制电机的相电流所产生，与电机无关。
3、驱动器细分有什么优点，为什么一定建议使用细分功能？驱动器细分后的主要优点为：完全消除了电机的低频振荡。
低频振荡是步进电机（尤其是反应式电机）的固有特性，而细分是消除它的唯一途径，如果您的步进电机有时要在共振区工作（如走圆弧），选择细分驱动器是唯一的选择。
提高了电机的输出转矩。
尤其是对三相反应式电机，其力矩比不细分时提高约30-40% 。
提高了电机的分辨率。
由于减小了步距角、提高了步距的均匀度，‘提高电机的分辨率‘是不言而喻的。
步进电机驱动器的工作原理
步进电机驱动器的工作原理
步进电机驱动器的工作原理如下：
1. 步进电机驱动器接收来自控制器的输入信号，这些信号告诉电机要旋转多少步数以及旋转方向。
2. 驱动器将输入信号转换成适合步进电机操作的电流波形。
这通常涉及将信号转换为数字脉冲，然后通过逻辑电路将脉冲转换为电流波形。
3. 电流波形被送到步进电机的线圈。
步进电机通常由多个线圈组成，当电流通过线圈时，会产生一个磁场。
4. 磁场的极性和强度的变化导致步进电机的转动。
线圈之间的磁场相互作用会导致电机转动到下一个步进角度。
5. 驱动器接收到的下一个步进信号后，会改变电流波形的极性和强度，从而改变步进电机的转动。
这样的迭代过程将使步进电机按照预定的旋转步数和方向精确地旋转。
总的来说，步进电机驱动器通过将输入信号转换为适合步进电机操作的电流波形，改变电流波形的极性和强度，以及通过线圈之间的磁场相互作用来控制步进电机的运动。
步进驱动器工作原理
步进驱动器工作原理步进驱动器是一种常见的电机驱动器，它通过控制电流来实现精确的位置控制，适用于需要精准定位的场合。
步进驱动器的工作原理主要包括步进电机、控制器和电源三个部分。
首先，我们来看步进电机的工作原理。
步进电机是一种特殊的电机，它通过将电流按照特定的顺序施加到电机的线圈上，来实现转子的精确旋转。
步进电机的转子是由多个磁极组成的，而定子上的线圈则可以通过控制电流的方向和大小来吸引或者排斥转子上的磁极，从而驱动转子旋转。
步进电机的转子可以根据电流的改变而精确地旋转到预定的位置，因此非常适合需要精准控制的场合。
其次，控制器是步进驱动器的核心部分，它负责控制步进电机的运动。
控制器可以根据外部输入的指令，通过改变电流的方向和大小来驱动步进电机。
控制器通常会根据步进电机的特性和外部指令的要求，生成相应的控制信号，以实现步进电机的精准控制。
通过控制器，我们可以实现步进电机的正转、反转、定位、加减速等功能，从而满足不同场合的需求。
最后，电源是步进驱动器的能量来源，它为步进电机和控制器提供所需的电能。
电源通常会将交流电或直流电转换为步进电机和控制器所需的电流和电压，以确保它们正常工作。
电源的稳定性和电流输出的准确性对步进驱动器的性能有着重要的影响，因此在选择和设计电源时需要特别注意。
综上所述，步进驱动器的工作原理主要包括步进电机、控制器和电源三个部分。
通过控制电流的方向和大小，步进驱动器可以实现精准的位置控制，适用于需要精准定位的场合。
步进驱动器在各种自动化设备和精密仪器中有着广泛的应用，它的工作原理和性能对于设备的稳定性和精度有着重要的影响。
希望通过本文的介绍，读者能对步进驱动器的工作原理有一个更加清晰的认识。
单片机控制步进电机驱动器工作原理
单片机控制步进电机驱动器工作原理步进电机驱动器是一种用于控制步进电机运动的电子设备。
步进电机驱动器的工作原理基于单片机控制和脉冲信号的产生。
首先，步进电机驱动器需要接收来自单片机的指令。
单片机通过与步进电机驱动器相连的控制线来发送指令，控制步进电机的运行方式和速度。
指令可以通过串口通信、并行通信或者其他方式传输。
步进电机驱动器中的电路采用了高性能的电子元器件，如MOSFET晶体管或者IGBT晶闸管，用于驱动步进电机。
这些电子元器件能够提供足够的电流和电压，以确保步进电机能够正常运转。
在控制步进电机的过程中，步进电机驱动器会发出一系列的脉冲信号来激励步进电机。
这些脉冲信号可以通过单片机生成，并通过驱动器的脉冲控制线传输给驱动电路。
步进电机驱动器中的驱动电路会对接收到的脉冲信号进行处理和放大，以产生足够的电流和电压来驱动步进电机。
具体来说，驱动电路会根据接收到的脉冲信号产生相应的电流和电压信号，使得步进电机可以按照指令的要求进行运动。
驱动电路中的保护电路起着保护步进电机和步进电机驱动器的作用。
保护电路能够检测到步进电机的故障情况，如过载、过电流或者超温，一旦检测到故障情况，保护电路会立即断开电源，以保护步进电机和驱动电路的安全。
在步进电机驱动器中，还包括运动控制电路。
运动控制电路可以根据指令来控制步进电机的运动方式和速度。
通过调整脉冲信号的频率和周期，可以实现步进电机的不同运动方式，如正转、反转、快速转动等。
总的来说，步进电机驱动器的工作原理是接收单片机的指令，通过驱动电路产生合适的电流和电压信号，驱动步进电机按照指令的要求进行运动。
同时，步进电机驱动器还具有保护电路和运动控制电路，以确保步进电机和驱动电路的安全和正常运行。
步进电机驱动器是控制步进电机运动的重要设备，被广泛应用于自动化控制系统、机械设备、电子设备等领域。
步进驱动器工作原理
步进驱动器工作原理
步进驱动器是一种控制电机转动的装置，它可以根据特定的脉冲信号使电机以固定的角度移动，从而实现精确的定位和控制。
步进驱动器主要由驱动电路和功率放大器组成。
驱动电路接收来自控制系统的脉冲信号，并将其转换为适合驱动电机的电信号。
脉冲信号的频率和脉冲数决定了电机的速度和运动距离。
驱动电路会根据脉冲信号的变化情况控制功率放大器的工作。
功率放大器是步进驱动器的核心部件，其主要作用是根据驱动电路产生的信号，控制电机的相序和相电流。
步进电机通常有两相、三相或四相，每相上都有一定的线圈。
功率放大器会根据脉冲信号的变化情况依次激活每个线圈，使线圈中的电流改变方向，从而驱动电机转动。
当脉冲信号输入步进驱动器时，驱动电路会将脉冲信号转换为适合驱动电机的电压和电流信号，并传递给功率放大器。
功率放大器根据接收到的信号决定应激活哪个线圈以及电流的方向和大小。
根据线圈电流的变化，电机会按照一定的步进角度转动。
通过连续输入脉冲信号，步进驱动器可以实现电机的连续转动。
若改变脉冲信号的频率或脉冲数，可以改变电机的速度和运动距离。
另外，通过改变相序和相电流，也可以控制电机的加减速和反向转动。
总之，步进驱动器通过接收脉冲信号，将其转换为适合驱动电机的信号，并通过功率放大器控制电机的相序和相电流，从而驱动电机按照一定步进角度转动。
这种原理使步进驱动器在许多需要精确控制和定位的应用中得到了广泛的应用。
步进电机驱动器参数原理
步进电机驱动器参数原理1.电流参数：步进电机驱动器的电流参数是指电机正常工作时所需的驱动电流。
一般来说，步进电机的扭矩和电流成正比，当电流增大时，扭矩也会增大。
步进电机驱动器可以通过电流控制技术来控制电机的运行。
合理设定电流参数可以保证步进电机获得足够的扭矩以完成机械任务。
2.电压参数：电压参数是指步进电机驱动器的最高驱动电压。
一般情况下，步进电机驱动器的输出电压应该小于或等于电机的额定电压，以保证电机工作的安全性和稳定性。
电压参数的设定应该考虑到电机的额定电压以及实际工作情况。
3.细分参数：细分参数是指步进电机驱动器对一个步距角的分割数。
细分参数越高，步进电机在相同的步距角下运动越精细，控制分辨率越高。
细分技术可以提高步进电机的位置控制精度，并减小振动和噪音。
4.步距角参数：步距角参数是指步进电机转动一步所需的脉冲数。
步距角是步进电机最小的工作单位，决定了电机运动的精度和分辨率。
通常步距角可以通过驱动器的输入或者软件进行设置。
5.步进角分辨率参数：步进角分辨率是指步进电机的位置控制精度，可以通过细分技术来提高。
步进角分辨率越高，步进电机运动的精度越高，位置控制越精准。
在步进电机驱动器参数设置的过程中，需要根据具体步进电机的额定工作电压和电流来确定合适的驱动参数。
过高或过低的电压和电流参数都会对步进电机的工作效果产生影响。
总之，步进电机驱动器参数原理是指通过设置电流、电压、细分、步距角和步进角分辨率等参数，来控制步进电机的转动精度和位置控制精度。
通过合理的参数设定，可以实现步进电机的稳定工作和精准控制。
步进电机驱动器原理
步进电机驱动器原理
步进电机驱动器是控制步进电机运动的关键部件，它通过控制电流的大小和方向，从而驱动步进电机按照既定的步距进行运动。
在实际应用中，步进电机驱动器的选择和使用对步进电机的性能和稳定性起着至关重要的作用。
下面将详细介绍步进电机驱动器的原理和工作过程。
首先，步进电机驱动器的原理是基于步进电机的工作原理。
步进电机是一种将
电脉冲信号转换为角位移的电动机，它通过控制电流的大小和方向，从而使得电机按照一定的步距进行运动。
而步进电机驱动器则是根据步进电机的特性，提供适当的电流和脉冲信号，以控制步进电机的转动角度和速度。
其次，步进电机驱动器通常由电源模块、控制模块和功率输出模块组成。
电源
模块负责提供稳定的电源电压和电流，以满足步进电机的工作要求。
控制模块则接收外部的控制信号，并将其转换为适当的脉冲信号，以控制步进电机的转动。
功率输出模块则根据控制模块的信号，提供适当的电流和方向，驱动步进电机进行运动。
在工作过程中，步进电机驱动器首先接收外部的控制信号，然后将其转换为相
应的脉冲信号。
这些脉冲信号将通过功率输出模块，控制步进电机的转动角度和速度。
在每个脉冲信号到达时，步进电机将按照设定的步距进行旋转，从而实现精确的位置控制和运动控制。
总的来说，步进电机驱动器的原理是通过控制电流和脉冲信号，驱动步进电机
按照一定的步距进行运动。
它是实现步进电机精确位置控制和运动控制的重要组成部分，对步进电机的性能和稳定性起着至关重要的作用。
因此，在实际应用中，选择合适的步进电机驱动器，并合理使用和维护，对于保证步进电机的正常工作和提高其性能具有重要意义。
步进电机驱动器的原理
步进电机驱动器的原理
步进电机驱动器是一种控制和驱动步进电机运动的设备。
其工作原理基于步进电机的特性和原理。
步进电机是将电脉冲信号转换为机械转动的设备。
它由固定数量的步进角度组成，每个步进角度都对应电机转子的一个固定位置。
通过给予电机一定的脉冲信号，可以使电机按照指定的角度进行旋转或移动。
步进电机驱动器的主要任务是控制和发送适当的电流和电压信号来驱动步进电机。
它通常由电源模块、电流驱动模块和控制信号输入模块构成。
在驱动过程中，步进电机驱动器通过控制电流的大小和方向来控制步进电机的运动。
电流驱动模块可以根据输入信号调整电流的大小，以满足电机的要求。
同时，控制信号输入模块接收外部控制信号，并根据信号的频率和脉冲数发出相应的驱动信号。
步进电机驱动器可以实现不同的驱动模式，如全步进模式和半步进模式。
全步进模式通过给予电机一个完整的脉冲信号来驱动电机，使其旋转一个步进角度。
而半步进模式则将一个完整的脉冲信号分成两个部分，每个部分对应电机的一个半步进角度。
总之，步进电机驱动器的工作原理是通过控制电流和电压信号，根据输入的控制信号来驱动步进电机进行旋转或移动。
它是步
进电机系统中至关重要的一部分，能够实现精准的位置控制和运动控制。
步进驱动器细分原理
步进驱动器细分原理步进驱动器是一种用于控制步进电机的装置。
它通过控制电流变化来驱动步进电机，使步进电机按照预定的步进角度进行旋转。
步进驱动器采用细分技术可以提高步进电机的运动精度和平滑性能。
步进电机是一种根据输入的脉冲信号按照一定角度进行旋转的电机。
在正常情况下，步进电机按照每个脉冲信号旋转固定的角度，称为步距角。
然而，步进电机的旋转是离散的，且步距角是固定的。
为了提高步进电机的分辨率和运动平滑性，需要使用细分技术。
步进驱动器的细分原理基于驱动电流的控制。
通常情况下，步进电机的驱动是通过控制电流的大小和方向来实现的。
在细分技术中，步进驱动器会根据输入的细分信号来对电流进行微调。
细分信号是通过将输入脉冲信号进行处理得到的。
最基本的细分方式是将一个脉冲信号细分为两个脉冲信号。
当细分信号的数量增加时，步进电机的运动精度和平滑性也会相应提高。
通常，细分信号的数量是通过设置细分模式来确定的。
步进驱动器的细分原理主要有以下几个方面。
首先，步进驱动器会根据输入的脉冲信号来确定步进电机的转动方向。
根据脉冲信号的正负，驱动器会选择逆时针旋转或顺时针旋转。
其次，步进驱动器会根据细分信号对驱动电流进行微调。
细分信号的数量越多，驱动电流的微调程度越高，从而提高了步进电机的分辨率和平滑性能。
第三，步进驱动器可以通过改变细分模式来调整细分信号的数量。
通常，步进驱动器会提供多种细分模式供用户选择。
用户可以根据具体需求选择合适的细分模式，以实现所需的运动性能。
最后，步进驱动器还可以通过调整驱动电流的大小来控制步进电机的速度。
通常，驱动电流的大小与步进电机的转速呈正比关系。
通过调整驱动电流，可以实现步进电机的加减速运动。
总的来说，步进驱动器的细分原理是通过控制驱动电流的微调来提高步进电机的运动精度和平滑性。
细分信号的数量越多，步进电机的分辨率和平滑性能就越高。
步进驱动器还可以通过改变细分模式和调整驱动电流的大小来实现不同的运动需求。
步进电机驱动器原理
步进电机驱动器原理
步进电机驱动器是一种用于驱动步进电机的电子装置。
它具有控制步进电机运动的功能，并采用特定的驱动方式来实现预期的转动效果。
步进电机驱动器的原理可以简单描述为以下几个关键步骤：
1. 电源供电：步进电机驱动器需要从电源接收电能以供驱动电机运转。
通常，电压和电流的需求会根据步进电机的规格和要求进行设定。
2. 逻辑控制：通过逻辑控制器（如微控制器、PLC等）向步进电机驱动器发送命令信号，以指示所需的运动方式和参数。
这些命令通常包括转向、转速、步长等信息。
3. 信号解码与驱动：步进电机驱动器接收到命令信号后，将其解码为适当的电流脉冲信号。
这些信号将在适当的时间和顺序下传递到步进电机的驱动器引脚。
4. 电流控制：驱动器会根据接收到的电流脉冲信号来控制步进电机的相位和电流。
通过改变电流强度和方向，驱动器可以控制电机的转动和停止。
5. 相序控制：步进电机通常具有多个相位（通常为2相或4相），驱动器需要按照正确的相序来激活每个相位。
相序是根据预先设定好的步进序列来控制的，以实现精确的转动效果。
综上所述，步进电机驱动器通过逻辑控制、信号解码、电流控制和相序控制等步骤，将来自于逻辑控制器的命令信号转化为具体的电流脉冲信号，并通过控制步进电机的相位和电流来实现预期的转动效果。
步进电机步进驱动器原理详细讲解剖析
步进电机步进驱动器原理详细讲解剖析步进电机是一种可以按照指令精确旋转的电机，其精确性和可控性较高，广泛应用于各种自动化设备和机械设备中。
步进电机步进驱动器是控制步进电机旋转的主要组成部分，通过控制步进电机的电流、脉冲信号和驱动方式，实现电机的转动。
步进驱动器的作用步进驱动器的主要作用是将输入的脉冲信号转换成相应的电流，通过改变电流的方向和大小，控制步进电机的转动。
步进驱动器根据输入的脉冲信号来驱动步进电机旋转，脉冲信号的频率和脉冲数决定了步进电机的转速和旋转方向。
步进驱动器的工作原理步进驱动器的工作原理可以简单概括为：接收控制信号，根据信号的脉冲数和脉冲频率，输出相应的电流给步进电机，驱动步进电机的转动。
步进驱动器内部主要包含以下核心组件：1.逻辑控制模块：接收控制信号，根据信号的脉冲数和频率，产生相应的控制信号，用于驱动电流模块和方向模块。
2.电流模块：将逻辑控制模块输出的控制信号转换成相应的电流，通过电流控制步进电机的运行状态。
3.方向模块：根据逻辑控制模块的输出信号，控制步进电机的转动方向。
4.保护模块：用于检测电流和温度等参数，防止步进电机因过流或过热而损坏。
5.脉冲生成器：根据输入的脉冲信号，产生相应的脉冲，用于驱动步进电机。
步进驱动器的工作流程：1.接收输入的脉冲信号：步进驱动器通过接口接收输入的脉冲信号，这些信号经过编码器或控制器生成。
2.根据脉冲信号产生控制信号：逻辑控制模块根据输入的脉冲信号产生相应的控制信号，控制驱动电流和方向。
3.控制电流：电流模块将逻辑控制模块输出的控制信号转换成相应的电流，控制步进电机的运行状态。
4.控制方向：方向模块根据逻辑控制模块的输出信号控制步进电机的转动方向。
5.保护功能：保护模块可以监测电流和温度等参数，当电流过大或温度过高时，及时发出警报或停止电机运行，避免损坏电机。
步进驱动器的特点：1.精度高：步进驱动器可以精确控制步进电机的旋转角度，通常精度可达到0.9°或更低，适用于需要高精度控制的应用场合。
步进电机驱动器原理
步进电机驱动器原理步进电机驱动器是指控制步进电机运行的设备，它通过控制步进电机的相序和相电流来实现步进电机的准确定位和精确控制。
步进电机驱动器的原理是基于步进电机的工作原理和控制方式，下面将详细介绍步进电机驱动器的原理。
首先，步进电机驱动器的工作原理是基于步进电机的步进角和相序控制。
步进电机是一种将电脉冲信号转换为机械位移的电机，它的旋转是以一定的步进角来进行的。
而步进电机驱动器的作用就是根据控制信号来控制步进电机的相序，从而实现步进电机的精确控制和定位。
其次，步进电机驱动器的原理是通过控制步进电机的相电流来实现步进电机的运行。
步进电机的相电流是通过驱动器来控制的，驱动器会根据控制信号来调节相电流的大小和方向，从而控制步进电机的转动。
这种控制方式使得步进电机能够精确地旋转到指定的位置，并且可以实现高速运动和高精度定位。
另外，步进电机驱动器的原理还包括了步进电机的微步控制。
微步控制是指通过改变步进电机的相电流波形来实现步进电机的微小步进，从而提高步进电机的分辨率和平滑度。
驱动器会根据控制信号来生成相应的微步控制信号，从而实现步进电机的微步运动，这种控制方式可以提高步进电机的精度和稳定性。
最后，步进电机驱动器的原理还涉及到步进电机的保护和监控。
驱动器会对步进电机的工作状态进行监测和保护，当步进电机出现异常情况时，驱动器会及时停止输出电流，从而保护步进电机不受损坏。
同时，驱动器还可以通过监控步进电机的运行状态来实现闭环控制，从而提高步进电机的控制精度和稳定性。
综上所述，步进电机驱动器的原理是基于步进电机的工作原理和控制方式，通过控制步进电机的相序和相电流来实现步进电机的精确控制和定位。
步进电机驱动器的原理还包括了微步控制和保护监控，这些原理共同作用下，实现了步进电机的高精度运动和稳定性控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、步进电机是一种作为控制用的特种电机, 它的旋转是以固定的角度(称为"步距角")一步一步运行的, 其特点是没有积累误差(精度为100%), 所以广泛应用于各种开环控制。
步进电机的运行要有一电子装置进行驱动, 这种装置就是步进电机驱动器, 它是把控制系统发出的脉冲信号转化为步进电机的角位移, 或者说: 控制系统每发一个脉冲信号, 通过驱动器就使步进电机旋转一步距角。
所以步进电机的转速与脉冲信号的频率成正比。
所以，控制步进脉冲信号的频率，可以对电机精确调速；控制步进脉冲的个数，可以对电机精确定位目的；
2、步进电机通过细分驱动器的驱动，其步距角变小了，如驱动器工作在10细分状态时，其步距角只为‘电机固有步距角‘的十分之一，也就是说：‘当驱动器工作在不细分的整步状态时，控制系统每发一个步进脉冲，电机转动1.8°；而用细分驱动器工作在10细分状态时，电机只转动了0.18° ‘，这就是细分的基本概念。
细分功能完全是由驱动器靠精确控制电机的相电流所产生，与电机无关。
3、驱动器细分有什么优点，为什么一定建议使用细分功能？
驱动器细分后的主要优点为：完全消除了电机的低频振荡。
低频振荡是步进电机（尤其是反应式电机）的固有特性，而细分是消除它的唯一途径，如果您的步进电机有时要在共振区工作（如走圆弧），选择细分驱动器是唯一的选择。
提高了电机的输出转矩。
尤其是对三相反应式电机，其力矩比不细分时提高约
30-40% 。
提高了电机的分辨率。
由于减小了步距角、提高了步距的均匀度，‘提高电机的分辨率‘是不言而喻的。
