Altium Designer元件清单(BOM)
AltiumDesigner常用元件库
AltiumDesigner常用元件库AltiumDesigner 常用元件库序号库文件名元件库说明 1 FSC Discrete Diode.IntLib 二极管 2 FSC Discrete Rectifier.IntLib IN系列二极管 3 NSC Discrete Diode.IntLib 1N系列二极管 4 FSC Discrete BJT.IntLib 三极管 5 Motorola Discrete BJT.IntLib6 ST Discrete BJT.IntLib 2N系列三极管7 Motorola DiscreteDiode.IntLib 1N系列稳压管 8 Motorola Discrete JFET.IntLib 场效应管 9 Motorola Discrete MOSFET.IntLib MOS管 10 IR Rectifier - Bridge.IntLib整流桥 11 IR Discrete SCR.IntLib12 Motorola Discrete SCR.IntLib 可控硅 13 Teccor Discrete SCR.IntLib14 Motorola Discrete TRIAC.IntLib 双向可控硅 15 Teccor Discrete TRIAC.IntLib16 KEMET Chip Capacitor.IntLib 粘贴式电容 17 C-MAC Crystal Oscillator.IntLib 晶振 18 Dallas Microcontroller 8-Bit.IntLib 存储器 19 Motorola Power Mgt Voltage 电源LM系列Regulator.IntLib20 NSC Power Mgt Voltage Regulator.IntLib 电源块78系列 21 ST Power Mgt Voltage Regulator.IntLib 电源块78、LM317系列 22 ST Power Mgt Voltage Reference.IntLib TL、LM38系列 23 FSC Logic Flip-Flop.IntLib24 NSC Logic Counter.IntLib25 ST Logic Counter.IntLib CD40系列 26 ST Logic Register.IntLib27 ST Logic Special Function.IntLib28 ST Logic Flip-Flop.IntLib 4017 29 ST Logic Switch.IntLib 4066系列30 FSC Logic Latch.IntLib31 NSC Logic Counter.IntLib32 ON Semi Logic Counter.IntLib33 ST Logic Counter.IntLib34 ST Logic Flip-Flop.IntLib 74系列 35 ST Logic Latch.IntLib36 TI Logic Flip-Flop.IntLib37 TI Logic Gate 1.IntLib38 TI Logic Gate 2.IntLib39 TI Logic Decoder Demux.IntLib SN74L13840 NSC Analog Timer Circuit.IntLib41 ST Analog Timer Circuit.IntLib 555系列42 TI Analog Timer Circuit.IntLib43 NSC Audio Power Amplifier.IntLib LM38系列44 NSC Audio Power Amplifier.IntLib LM48系列45 ST Operational Amplifier.IntLib TL084系列46 TI Operational Amplifier.IntLib TL系列功放块47 Simulation Sources.IntLib 信号源48 TI Converter Analog to Digital.IntLib A/D转换器49 TI Converter Digital to Analog.IntLib D/A转换器50 Miscellaneous Connectors.IntLib 包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
AltiumDesigner常用元件库
AltiumDesigner常用元件库AltiumDesigner 常用元件库序号库文件名元件库说明 1 FSC Discrete Diode.IntLib 二极管 2 FSC Discrete Rectifier.IntLib IN系列二极管 3 NSC Discrete Diode.IntLib 1N系列二极管 4 FSC Discrete BJT.IntLib 三极管 5 Motorola Discrete BJT.IntLib6 ST Discrete BJT.IntLib 2N系列三极管7 Motorola DiscreteDiode.IntLib 1N系列稳压管 8 Motorola Discrete JFET.IntLib 场效应管 9 Motorola Discrete MOSFET.IntLib MOS管 10 IR Rectifier - Bridge.IntLib整流桥 11 IR Discrete SCR.IntLib12 Motorola Discrete SCR.IntLib 可控硅 13 Teccor Discrete SCR.IntLib14 Motorola Discrete TRIAC.IntLib 双向可控硅 15 Teccor Discrete TRIAC.IntLib16 KEMET Chip Capacitor.IntLib 粘贴式电容 17 C-MAC Crystal Oscillator.IntLib 晶振 18 Dallas Microcontroller 8-Bit.IntLib 存储器 19 Motorola Power Mgt Voltage 电源LM系列Regulator.IntLib20 NSC Power Mgt Voltage Regulator.IntLib 电源块78系列 21 ST Power Mgt Voltage Regulator.IntLib 电源块78、LM317系列 22 ST Power Mgt Voltage Reference.IntLib TL、LM38系列 23 FSC Logic Flip-Flop.IntLib24 NSC Logic Counter.IntLib25 ST Logic Counter.IntLib CD40系列 26 ST Logic Register.IntLib27 ST Logic Special Function.IntLib28 ST Logic Flip-Flop.IntLib 4017 29 ST Logic Switch.IntLib 4066系列30 FSC Logic Latch.IntLib31 NSC Logic Counter.IntLib32 ON Semi Logic Counter.IntLib33 ST Logic Counter.IntLib34 ST Logic Flip-Flop.IntLib 74系列 35 ST Logic Latch.IntLib36 TI Logic Flip-Flop.IntLib37 TI Logic Gate 1.IntLib38 TI Logic Gate 2.IntLib39 TI Logic Decoder Demux.IntLib SN74L13840 NSC Analog Timer Circuit.IntLib41 ST Analog Timer Circuit.IntLib 555系列42 TI Analog Timer Circuit.IntLib43 NSC Audio Power Amplifier.IntLib LM38系列44 NSC Audio Power Amplifier.IntLib LM48系列45 ST Operational Amplifier.IntLib TL084系列46 TI Operational Amplifier.IntLib TL系列功放块47 Simulation Sources.IntLib 信号源48 TI Converter Analog to Digital.IntLib A/D转换器49 TI Converter Digital to Analog.IntLib D/A转换器50 Miscellaneous Connectors.IntLib 包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。

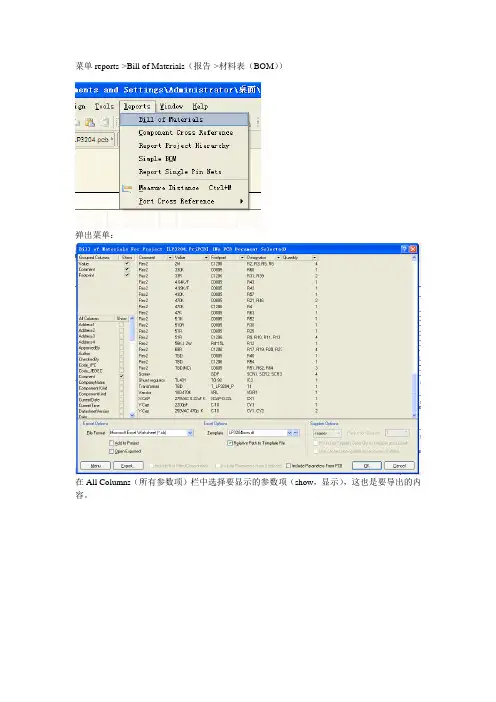

Altium Designer从原理图导出BOM操作
菜单reports->Bill of Materials（报告->材料表（BOM））弹出菜单：在All Columns（所有参数项）栏中选择要显示的参数项（show，显示），这也是要导出的内容。
结果会显示在菜单的大框中：但要导出的BOM文件的内容格式不是这样，其内容格式要参照所谓的“template”（模板）。
如想导出xls文件的BOM，就要找一个xls文件作为template，在里面设定BOM文件的内容格式，如何设定这个模板xls文件，这个我不清楚（后面会说说简单的做法）。
你可以先用Altium Designer 提供的模板文件，这些文件在:\Program Files\Altium Designer Summer 09\Templates中在菜单的Excel Options（Excel选项）栏在选择模板文件然后在Export Options（导出选项）中选择要导出的文件格式，这里我选xls文件格式后点菜单的“Export…”按钮。
设定导出位置和文件名点保存，导出xls格式的BOM。
现在打开所导出的BOM文件LP3204_BOM.xls。
再打开所用的模板文件BOM Default Template 95.xlt。
两个文件内容格式一样，这是Altium Designer根据BOM Default Template 95.xlt设定的提示来布局导出LP3204_BOM.xls文件内容的结果。
可以看到LP3204_BOM.xls中有“#Column Name Error:LibRef（列栏名称错误：LibRef（library Reference，我叫它为“库标”））”和“#Column Name Error:Description（列栏名称错误：Description（说明））”两项提示错误且为空，这是因为在菜单的All Columns（所有参数项）栏中没有选择LibRef和Description导出，而模板BOM Default Template 95.xlt设定要有这两项，所以为空。
Altium_designer中常用库及部分元件名中英文
电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用B.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8－40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

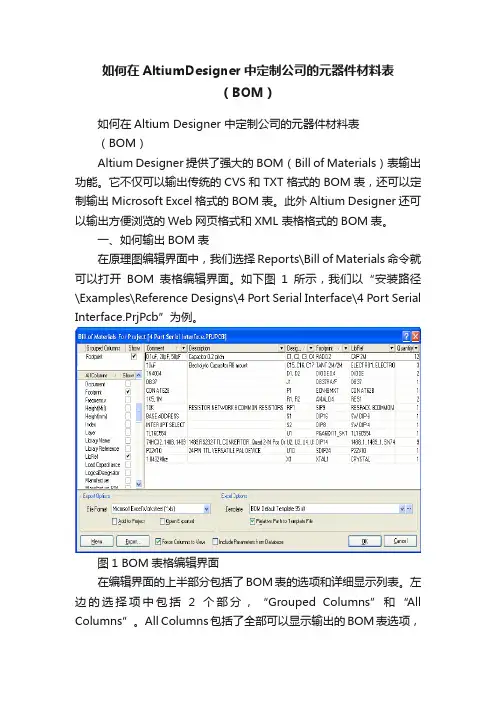

如何在AltiumDesigner中定制公司的元器件材料表（BOM）
如何在AltiumDesigner中定制公司的元器件材料表（BOM）如何在Altium Designer 中定制公司的元器件材料表（BOM）Altium Designer 提供了强大的BOM（Bill of Materials）表输出功能。
它不仅可以输出传统的CVS和TXT格式的BOM表，还可以定制输出Microsoft Excel 格式的BOM表。
此外Altium Designer 还可以输出方便浏览的Web网页格式和XML 表格格式的BOM表。
一、如何输出BOM表在原理图编辑界面中，我们选择Reports\Bill of Materials命令就可以打开BOM表格编辑界面。
如下图1所示，我们以“安装路径\Examples\Reference Designs\4 Port Serial Interface\4 Port Serial Interface.PrjPcb”为例。
图1 BOM表格编辑界面在编辑界面的上半部分包括了BOM表的选项和详细显示列表。
左边的选择项中包括2个部分，“Grouped Columns”和“All Columns”。
All Columns包括了全部可以显示输出的BOM表选项，我们在需要显示的选项后面打钩，该选项就会出现在右边的详细显示列表当中。
例如图中我们选择了“Footprint”，每个器件的Footprint信息就会出现在右边的详细显示列表中。
如果我们需要根据不同要求输出不同的BOM表，我们可以把这些需要选择的选项从“All Columns”中拖到“Grouped Columns”当中。
这样我们可以在“Group ed Columns”当中方便地选择需要输出的选项，就不用到“All Columns”中去查找了。
在编辑界面的左下部分我们可以选择BOM表的输出文件格式。
Altium Designer 支持下列输出文件格式。
CSV (Comma Delimited) (*.csv)Microsoft Excel Worksheet (*.xls)Tab Delimited Text (*.txt)Web Page (*.htm; *.html)XML Spreadsheet (*.xml).CSV 和TXT格式是传统Protel 的BOM表输出格式。
AltiumDesigner元件库元件名称与中英对照
AND与门ANTENNA 天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDGE 1 整流桥（二极管）BRIDGE 2 整流桥（集成块）BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR可调电容CIRCUIT BREAKER 熔断丝COAX同轴电缆CON 插口CRYSTAL晶体整荡器DB并行插口DIODE二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP灯泡LAMP NEDN 起辉器LED发光二极管METER仪表MICROPHONE 麦克风MOSFET MOS 管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND与非门NOR或非门NOT非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP运放OR或门PHOTO感光二极管PNP三极管NPN DAR NPN 三极管PNP DAR PNP 三极管SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ?开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2可调变压器TRIAC ?三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ?齐纳二极管DPY_7-SEG_DP 数码管SW-PB开关74系列：74LS00 TTL 2 输入端四与非门_74LS01 TTL集电极开路2输入端四与非门74LS02 TTL 2 输入端四或非门74LS03 TTL集电极开路2输入端四与非门74LS122 TTL可再触发单稳态多谐振荡器74LS123 TTL双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13 输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8 线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD —十进制译码/驱动器74LS15 TTL开路输出3输入端三与门74LS150 TTL 16 选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4 线一16线译码器74LS155 TTL 图腾柱输出译码器份配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL八位串行入/并行输出移位寄存器74LS165 TTL八位并行入/串行输出移位寄存器74LS190 TTL BCD 同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4 输入端双与非门74LS21 TTL 4 输入端双与门74LS22 TTL开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD —7段15V输出译码/驱动器74LS248 TTL BCD —7段译码/升压输出驱动器74LS249 TTL BCD —7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器復工器74LS253 TTL 三态输出双4选1数据选择器復工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器復工器74LS258 TTL 三态反码四2选1数据选择器復工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4 位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8 输入端与非门74LS32 TTL 2 输入端四或门带符号扩展端八位移位寄存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD —十进制代码转换器74LS352 TTL 双4选1数据选择器復工器74LS353 TTL 三态输出双4选1数据选择器復工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL 4/2 线使能输入三态六同相线驱动器74LS368 TTL 4/2 线使能输入三态六反相线驱动器74LS37 TTL开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4 位双稳态锁存器'74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4 输入端双与非缓冲器74LS42 TTL BCD —十进制代码转换器］74LS447 TTL BCD —7段译码器/驱动器74LS45 TTL BCD —十进制代码转换/驱动器74LS450 TTL 16:1 多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD —7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器］74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD —7段高有效译码/驱动器74LS48 TTL BCD —7段译码器/部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器八位三态反相输出触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器带置位复位正触发双触发器74LS76 TTL带预置清除双J-K触发器74LS83 TTL四位二进制快速进位全加器74LS85 TTL四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL四位并行输入输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002双4输入端或非门NSC六反相缓冲变换器CD4010六同相缓冲/变换器NSCCD4011四2输入端与非门HIT/TICD4012双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019四与或选择器PHI]CD4020 14级串行二进制计数/分频器FSCCD4021 08 位串入/并入-串出移位寄存器PHI/NSCCD4022八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4043 4三态R-S锁存触发器（"1"触发）NSC/MOT/TI CD4044 四三态R-S锁存触发器（"0"触发）NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4049六反相缓冲/变换器NSC/HIT/TICD4050六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053三组二路模拟开关NSC/MOT/TICD4054液晶显示驱动器NSC/HIT/TICD4055 BCD-7 段译码/液晶驱动器NSC/HIT/TICD4056液晶显示驱动器NSC/HIT/TICD4059 “ N分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16 选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072双4输入端或门NSC/TICD4073三3输入端与门NSC/TICD4075三3输入端或门NSC/TICD4076 四D寄存器CD4077四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085双2路2输入端与或非门CD4086四2输入端可扩展与或非门CD4089二进制比例乘法器CD4098双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSCWTICD40107 双2输入端与非缓冲/驱动器HARWTICD40108 4 字＞4位多通道寄存器CD40109四低-高电平位移器CD4529双四路/单八路模拟开关CD4530双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538精密双单稳CD4539双四路数据选择器CD4541可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549函数近似寄存器CD4551四2通道模拟开关CD4553三位BCD计数器CD4555双二进制四选一译码器/分离器CD4556双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD 加法器CD4561 "9"求补器CD4573四可编程运算放大器CD4574四可编程电压比较器CD4575双可编程运放/比较器CD4583双施密特触发器CD4584六施密特触发器CD4585 4位数值比较器位可寻址锁存器六锁存型触发器CD40175 四D 型触发器NSCWTIWMOTCD40181 4位算术逻辑单元/函数发生器CD40182超前位发生器CD40192 可预置BCD加/减计数器（双时钟）NSCWTI CD40193 可预置4位二进制加/减计数器NSCWTICD40194 4 位并入/串入-并出/串出移位寄存NSCWMOT CD40195 4 位并入/串入-并出/串出移位寄存NSCWMOT CD40208 4 X 4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502可选通三态输出六反相/缓冲器CD4503六同相三态缓冲器CD4504六电压转换器CD4506双二组2输入可扩展或非门CD4508双4位锁存D型触发器CD4510可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512八路数据选择器CD4513 BCD 锁存,7段译码，驱动器（消隐）CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516可预置4位二进制加/减计数器CD4517双64位静态移位寄存器CD4518双BCD同步加计数器CD4519四位与或选择器CD4520双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD 比例乘法器CD4528双单稳态触发器。
AltiumDesigner常用库及元件名
四同相三态总线收发器
八同相三态缓冲器/线驱动器
八同相三态总线收发器
—7段15V输出译码/驱动器
—7段译码/升压输出驱动器
—7段译码/开路输出驱动器
三态输出8选1数据选择器/复工器
三态输出双4选1数据选择器/复工器
双四位可寻址锁存器
三态原码四2选1数据选择器/复工器
八位三态输出触发器
八位三态输出D触发器
三态输出八同相总线传送接收器
三态输出4×4寄存器堆
带清除负触发双J-K触发器
带置位复位正触发双D触发器
带预置清除双J-K触发器
四位二进制快速进位全加器
四位数字比较器
输入端四异或门
可二/五分频十进制计数器
可二/八分频二进制计数器
四位并行输入输出移位寄存器
四2输入多路带存贮开关
三态输出八位通用移位寄存器
输入端与非门
输入端四或门
带符号扩展端八位移位寄存器
三态输出八位双向移位/存贮寄存器
开路输出2输入端四或非缓冲器
—7段译码器/驱动器
双4选1数据选择器/复工器
三态输出双4选1数据选择器/复工器
门使能输入三态输出六同相线驱动器
门使能输入三态输出六同相线驱动器
电阻
晶闸管
插头
三相交流插头
插座
电流源
电压源
扬声器
开关
双刀双掷开关
单刀单掷开关
按钮
电热调节器
变压器
可调变压器
三端双向可控硅
三极真空管
变阻器
齐纳二极管
altium designer元件库
altium designer元件库Altium Designer元件库：从基础认识到高级应用引言：Altium Designer作为一款领先的电子设计自动化(EDA)软件，广泛应用于电子工程领域。
元件库作为其重要组成部分，承载着各种电子元器件的相关信息。
本文将从基础概念开始介绍Altium Designer元件库的基本知识和使用方法，然后探讨一些高级应用和技巧。
无论是初学者还是有一定经验的设计师，本文将为您提供宝贵的参考和指导。
一、Altium Designer元件库的基础知识1.1元件库的定义和作用元件库是Altium Designer中保存和管理电子元器件的数据库。
它包含了各种电子元器件的符号、封装、参数、模型等信息，为电子设计提供便利。
1.2元件库的分类Altium Designer中的元件库分为库文件库和数据库两种类型。
库文件库主要是以库文件的形式存储电子元器件信息，而数据库则使用统一的数据管理系统，更加强调元器件的参数和模型的管理。
二、使用Altium Designer创建和管理元件库2.1创建元件库在Altium Designer中，可以通过新建库文件或者新建数据库来创建元件库。
通过库文件，可以更加灵活地对元器件进行管理，而使用数据库则更加便于共享和协作。
2.2导入元器件库Altium Designer支持导入现有的元器件库，以便快速利用之前的工作成果。
可以导入Protel格式、OrCAD格式和许多其他常见的元器件库格式。
2.3添加和编辑元器件在元件库中，可以通过添加或编辑元器件的方式来完善库存。
对于已有的元器件，可以通过修改参数和模型来更新相关信息，也可以通过删除和复制等操作进行管理。
三、Altium Designer元件库的高级应用3.1生成3D模型Altium Designer可以根据元器件的封装信息自动生成相应的3D 模型，以便进行更加真实的设计和模拟。
在元件库中，可以添加、编辑和管理3D模型，提高设计的可靠性和可视化效果。
Altium Designer从原理图导出BOM操作
菜单reports->Bill of Materials（报告->材料表（BOM））弹出菜单：在All Columns（所有参数项）栏中选择要显示的参数项（show，显示），这也是要导出的内容。
结果会显示在菜单的大框中：但要导出的BOM文件的内容格式不是这样，其内容格式要参照所谓的“template”（模板）。
如想导出xls文件的BOM，就要找一个xls文件作为template，在里面设定BOM文件的内容格式，如何设定这个模板xls文件，这个我不清楚（后面会说说简单的做法）。
你可以先用Altium Designer 提供的模板文件，这些文件在:\Program Files\Altium Designer Summer 09\Templates中在菜单的Excel Options（Excel选项）栏在选择模板文件然后在Export Options（导出选项）中选择要导出的文件格式，这里我选xls文件格式后点菜单的“Export…”按钮。
设定导出位置和文件名点保存，导出xls格式的BOM。
现在打开所导出的BOM文件LP3204_BOM.xls。
再打开所用的模板文件BOM Default Template 95.xlt。
两个文件内容格式一样，这是Altium Designer根据BOM Default Template 95.xlt设定的提示来布局导出LP3204_BOM.xls文件内容的结果。
可以看到LP3204_BOM.xls中有“#Column Name Error:LibRef（列栏名称错误：LibRef（library Reference，我叫它为“库标”））”和“#Column Name Error:Description（列栏名称错误：Description（说明））”两项提示错误且为空，这是因为在菜单的All Columns（所有参数项）栏中没有选择LibRef和Description导出，而模板BOM Default Template 95.xlt设定要有这两项，所以为空。
【步骤】【170213】Altium Designer自动生成规范化BOM表设置步骤
Altium Designer自动生成规范化BOM表
1.打开原理图Tools—Parameter manager弹出对话框如下图所示，按图示勾选。
2.点击OK，出现如下界面
3.把不需要的列移除，只保留厂家、类型、封装、值等。
移除列操作：如下图，把鼠标放在要移除的列所在列，左键点击变蓝
点击移除，弹出如下对话框，点击Yes，即可移除不需要列。
如需添加列，点击添加列，会弹出如下对话框，填入要添加的名称，勾选Add to all objects，点击OK即可。
4.批量编辑操作
(1)编辑
后面带加号的是可编辑状态，可直接双击编辑或右键点编辑（Edit），不带加号的，选中需要编辑的行列，右键点击添加（Add），变成可编辑的状态，然后编辑
(2)复制粘贴
编辑一个电阻类型并复制（Ctrl+c），选中相同类型，直接粘贴（Ctrl+v）。
全部修改完成后如图示，点击改变，按1、2、3完成。
5.导出
Reports—Bill of Materials,在下图所示区域2里，按照需要找出需要导出的类型勾选，然后再在区域2里找到勾选的作为排序的选项如（DNP），直接拖到区域1，作为排列目标，在区域3里选择导出格式。
(1)导出TXT格式，然后复制粘贴到EXCEL里
选择导出格式为.txt格式，在Menu里选择Export导出，新建excel表格，设置单元格格式为文本，打开导出的TXT文件，全选复制数据，粘贴到excel里即可。
导出如图
(2)导出EXCEL格式
选择导出格式为.xls格式，在Menu里选择Report，如下图，点击Export导出。
导出如图。
altium_designer常用元件
DXP2004下Miscellaneous Devices（不同种类的元件）.Intlib元件库中常用元件有：常用的有：电阻系列（res*）在元件库中输入res，然后点击查找，你就会看到该元件，，双击便可以使用他排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*（半导体场效晶体管），MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5。
Altium Designer器件分层生成BOM单
Altium Designer中的器件分不同层生成BOM单
1，在PCB环境下快捷键R-I，在弹出的对话框中将左边ALL Columns下的Layer勾上。
2，修改BOM单模板，模板路径一般如下“C:\Program Files\Altium Designer Summer 09\Templates”（如：BOM Default Template 95.xlt）。
打开BOM单模板，在最后一栏添加一个Column=Layer，然后另存为模板。
再复制粘贴到上述路径下。
3，如图所在，在生成BOM单的时候，可在点下图中的“Layer”，这样就能将TOP还是Bottom 或是区分开来。
4，如下图所示，再将ALL Columns下的Layer拖到上面的Grouped Columns。
这样就即使标称值一样的元件，如果层不同也会分开出来（这样在做BOM单时就会非常清楚了。
外发加工时也方便了贴片加工厂），再在Template里面选择刚修改好的BOM单模版，再生成BOM 单就好了，如果需要可以再重新整理一下BOM单的格式。
Altium_designer常用库及部分元件名中英文
原理图常用库文件：Miscellaneous Devices.ddb;PCB 元件常用库：;General IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照:AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOLCD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TICD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/STCD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器。
Altium-Designer的BOM制作图文教程
Altium Designer的Bom制作图文教程1、打开PCB文件，选中Top层一个元件如下图所示：
2、把鼠标放到选中的原器件上，单击右键，在出现的列表中用左键单击“Find Similar……”如下图所示：
3、在弹出的对话框中，把Layer的属性改为“same”如下图所示：
4、单击“OK”则选中所有Top层元器件，如下图所示：
5、把左侧PCB Inspector栏中的Compnent属性改为“Standand（No BOM）”；若左侧没有PCB Inspector这一项，则在右下角PCB那个菜单下选中这一项即能出来。
6、单击Report菜单栏下的Bill of Materials如下图所示：
7、出现一个对话框如下图所示，在红色方框中选中自己想要导出来的选项，把layer选项选中，把LibRef选项去掉。
8、单击Export，选择导出文件存放的位置，单击保存，如下图所示：
9、生成的BOM为Bottom层元件的BOM，然后把左侧PCB Inspector
栏中的Compnent属性改为“Standand”或者刚刚改完之后不保存，关掉之后重新打开一次；导出来之后再把按照类似的方法可以生成Top层元器件的Bom，再把这两个Bom整合到一个BOM，一个完整的BOM就做成了。
Altium Designer 元件库元件名称及中英对照
ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDGE 1 整流桥(二极管) BRIDGE 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOS CD4014 8位串入/并入-串出移位寄存器NSC CD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TICD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/STCD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\\TICD40107 双2输入端与非缓冲/驱动器HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\\MOTCD40160 可预置BCD加计数器NSC\\MOTCD40161 可预置4位二进制加计数器NSC\\MOTCD40162 BCD加法计数器NSC\\MOTCD40163 4位二进制同步计数器NSC\\MOTCD40174 六锁存D型触发器NSC\\TI\\MOTCD40175 四D型触发器NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器NSC\\TICD40194 4位并入/串入-并出/串出移位寄存NSC\\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器。
altiumdesignee里面的active bom的用法
altiumdesignee里面的active bom的用法Altium Designer是一种集成电路设计软件，被广泛应用于电子设备的开发和制造过程中。
其中，Active BOM(即主动型BOM，BOM全称是Bill of Materials，即物料清单)是Altium Designer中一个非常有用的功能，它能够帮助设计人员更加高效地管理和跟踪产品的所有组成部分。
本文将逐步介绍Altium Designer中Active BOM的用法，以帮助读者更好地利用这一功能。
第一步：启用Active BOM在Altium Designer中，启用Active BOM非常简单。
首先，打开你的设计项目。
然后，在左侧的"项目导航"窗格中，找到并展开"项目发布"选项卡。
接下来，选择"Active BOM"选项，然后点击"启用"按钮。
这样，Active BOM就被成功地启用了。
第二步：配置BOM模板在使用Active BOM之前，我们需要配置一个BOM模板，以定义我们希望在BOM中包含的信息。
点击Active BOM选项卡上的"配置模板"按钮，进入BOM模板编辑器。
在BOM模板编辑器中，你可以定义每个BOM列的名称、类型、格式以及其他属性。
比如，你可以添加列来显示器件的零件号、描述、制造商、库存数量、参考设计ator等等。
你还可以选择是否在BOM中包含已禁用的器件，以及是否合并具有相同制造商和零件号的器件。
完成所有列设置后，点击"保存"按钮。
现在，你已经成功地配置了BOM 模板。
第三步：生成BOM一旦完成了BOM模板的配置，你可以开始生成BOM了。
在Altium Designer的Active BOM选项卡上，点击"生成"按钮。
这将把你的设计项目中的所有器件和相关信息导出到BOM中。
altium designer 自动导出BOM
前几天画电路板，画到最后准备导出元器件BOM的时候突然就忘记了怎么导出了，在网上查，结果没查到，现在找到了，发出来供大家参考，也顺便使以后忘记的时候得用。
下面就是用截图的方式给大家看看。
第一步：找到“报告”，要是你没有汉化，你就找到相应的选项。
如下图：
第二步：选择Bill of Materials项，弹出来如下的图：
选择好模板这一项，一般点下拉键之后选择第二项。
第三步：点一下“输出”选项，之后就会出来了。
如图：
第四步，再做一下整理，出来就更加直观漂亮了，如下：
这个文档的页数和字数都不多，但是对你有用的话请给我一个好评，谢谢！。
ALtiumdesigner元件对照表
ALtiumdesigner元件对照表AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Altium Designer元件清单
不要再对着Altium Designer原理图，用眼睛把元件一个个整理出来。
直接使用元件清单输出功能吧！
方法很简单，首先在原理图状态下，点击Report—〉bill of materials弹出如下图
右边区：看作EXCEL的表格（最后以输出EXCEL表格为例）
左上方：理解为分类时的主键值。
左下方：理解为可选的所有参数名。
把你关心的参数（列）勾选上。
然后把你希望作为分类的参数拖到左上方去。
例如：默认Value是不在左上方区域的，你可以把Value勾选之后，再拖拽它到左上方。
如上图。
好了，接下来具体操作分类整理，然后输出元件清单
第一．元件习惯上按特定方式分类。
绝大多数人会需要按元件值分类，比如
100uF，0402，20个；
100K欧，0402，100个，
于是，你就把左下方所有参数中的Value和Footprint 等用鼠标拖到左上方的
主分类键值区中。
如上图
第二．编辑AD提供的模板。
先选Excel格式
然后再
点选后面的””进入目录打开Excel模板文件，后缀.XLT。
如下图
例如我打开了BOM Default Template 95.XLT。
其中Column=LibRef表示这一列为各元件的LibRef所对应的参数值。
我们可以看到，模板上有的列有些是我们不需要的，有些我们需要的有没有。
只需要把每列的模板的语句修改一下就可以了。
比如我们将第一列默认的的Column=LibRef挪到后面，第一列改为Column=Desinator 那么这一列九可以显示元
件的Desinator。
其他的一样，不外乎剪切、修改、删除、添加。
修改后保存，仍然放在原文件夹。
点Export，输出你自定义的清单看看吧：）
剩下的操作，例如求和，计算价格等等，就是编辑Excel 的事了。
