雷达操作说明
RCU-014 雷达操作说明
RCU雷达操作
1、开启雷达
电源键位于控制面板的左上角。
打开电源盖、按下打开电源。
再次按下关闭电源。
电源开启后30秒屏幕显示方位圈、电子计数器，计数器倒计时3分钟磁控管预热时间。
计数器时间归零，屏幕中央显示“待机”，表示雷达已准备发射。
在待机的情况下，标志、距标圈、海图登将不显示。
2、打开发射器
在电源打开、磁控管预热后，ST-BY显示在屏幕中间，表示已准备发射。
按准备键或用鼠标选择屏幕左下角的发射准备框打开雷达。
3、雷达显示
雷达的设定（量程、脉冲长度、亮度、活动距标圈、电子方位线、菜单选项等）为上次关机时的设定。
注：○1ST-BY键联系雷达待机和发射两种状态。
待机状态下天线不转动、在发射状态下转动，磁控管的使用时间影响输出功率的大小，因此前来建议在雷达长时间不使用的情况下键雷达设于待机状态。
○2如果雷达仍在使用，磁控管仍然预热，可以无需等待3分钟。
如果误关机，又马上要开机，请在10秒内马上打开电源。

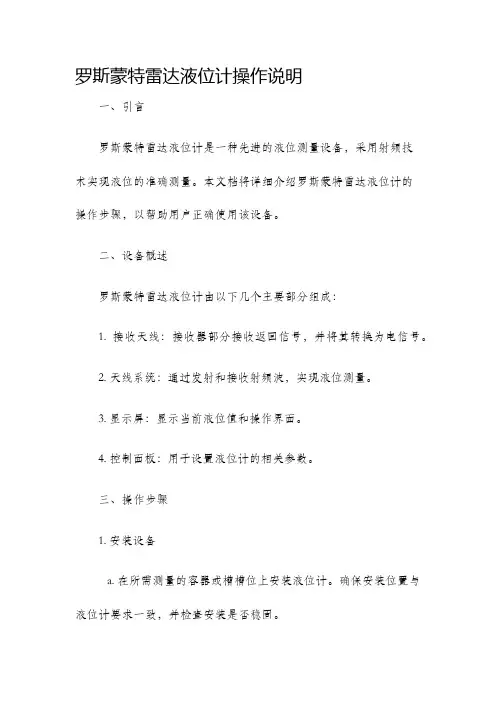

罗斯蒙特雷达液位计操作说明
罗斯蒙特雷达液位计操作说明一、引言罗斯蒙特雷达液位计是一种先进的液位测量设备，采用射频技术实现液位的准确测量。
本文档将详细介绍罗斯蒙特雷达液位计的操作步骤，以帮助用户正确使用该设备。
二、设备概述罗斯蒙特雷达液位计由以下几个主要部分组成：1. 接收天线：接收器部分接收返回信号，并将其转换为电信号。
2. 天线系统：通过发射和接收射频波，实现液位测量。
3. 显示屏：显示当前液位值和操作界面。
4. 控制面板：用于设置液位计的相关参数。
三、操作步骤1. 安装设备a. 在所需测量的容器或槽槽位上安装液位计。
确保安装位置与液位计要求一致，并检查安装是否稳固。
b. 连接电源线，确保电源接地可靠。
c. 连接所有必要的信号线，如4-20 mA电流回路和数字通信线路。
2. 启动设备a. 按下开关按钮，启动液位计。
b. 液位计会进行自检，检查设备各部分是否工作正常。
c. 自检完成后，显示屏将显示当前液位值。
3. 设置参数a. 进入菜单界面，通过控制面板上的按钮选择“参数设置”选项。
b. 在参数设置界面，可以设置液位计的诸如量程、单位、输出方式等参数。
c. 根据实际需要，调整相应参数，并保存设置。
4. 进行液位测量a. 确保液位计与液位要测量的容器或槽位之间无障碍物。
b. 液位计会自动发射射频波，然后通过接收天线接收返回的信号。
c. 显示屏将显示实时的液位值，用户可以随时监测液位变化。
5. 维护与保养a. 定期检查液位计的安装状态，确保稳固无松动。
b. 定期清洁液位计，如擦拭显示屏和控制面板。
c. 若发现设备异常或液位计值偏差较大，及时联系售后服务人员进行维修。
四、注意事项1. 请勿在高温、高压或腐蚀性环境下使用液位计。
2. 请勿随意更改液位计的参数设置，以免影响测量准确性。
3. 使用液位计时，请避免与其它电磁干扰源距离过近。
4. 请勿在水深超出液位计量程范围的情况下使用液位计。
5. 若无法解决设备故障，请及时联系售后服务人员寻求帮助。
雷达使用手册
道闸雷达安装调试手册目录一、前言 (3)二、产品概述 (3)三、雷达技术参数 (4)四、雷达安装规范 (5)五、接线定义 (5)六、雷达参数设置 (8)七、调试 (9)八、注意事项 (11)九、保修 (12)一、前言本手册适用于触发和防砸道闸雷达，以下将描述道闸雷达的安装、参数设置、调试以及注意事项，指导您正确安装和使用道闸雷达。
本雷达采用当今集成度最高的24G雷达单芯片收发方案，具有技术含量高、专业强的特性，使用前请仔细阅读产品安装调试手册。
二、产品概述2.1、工作原理道闸雷达是采用24-24.5GHz可调连续波（FMCW）和高速数字信号处理技术，通过计算接收的回波频率与发射频率之间的频率差来计算目标距离，经逻辑运算后执行外部控制和数据传输。
2.2雷达特点与应用▲本产品工作于24-24.5GHz频域区间，全天侯，不受任何气候环境的影响。
▲可完全替代“车辆检测器”，实现关闸和防砸功能，省掉了繁琐的切地感线圈工序。
降低人工成本。
▲可检测人体，或人体以上大小的非金属物体，可确保人员和物资在闸机下方的安全通行。
▲可用于触发检测，如触发摄像机抓拍。
▲可用于警戒区域报警触发器用。
▲有流量记录功能，断电不丢失数据。
2.3雷达天线HFSS仿真效果从上图可看出，要获得更窄的波束，可将雷达横向安装三、雷达技术参数1、输入电压：DC12V 150mA2、工作频率：24-24.5GHz3、调制模式：FMCW4、发射功率：10-15dBm5、波束与闸杆夹角：宽波＜15°、窄波＜12°6、检测距离：1-6米，±0.2米。
7、通讯方式：RS485 、波特率1152008、工作温度：-40℃~+85℃9、防护等级：IP6710、外型尺寸(长*宽*厚) 131mm*106mm*28.5mm四、雷达安装规范4.1触发雷达和防砸雷达均应垂直于车道方向安装，防砸雷达安装在自动闸杆下方的箱体上，触发雷达安装在雷达安装专用支架上，雷达中心距地面最佳高度为0.6m。
雷达操作手册827
2.点击右键显示SPEED菜单
3.选择1 SHIP SPEED
4.选择MANUAL
5.选择2 MANUAL SPEED
6.转动滚轮设置速度（也可以利用键盘数字键输入）
7.点击右键关闭菜单
1.14 Choo
所选量程、量程间隔和脉冲显示在屏幕左上角。当有目标靠近时,缩小量程，这样就可以在显示范围的50—90%里显示。
1.3 Control Uuit
有两种控制单元,一种是键盘,另外一种是遥控键盘.
1.4
1.按下[MENU]键，在屏幕右方显示以下文本框
MAIN MENU主菜单
1 [ECHO]回波处理功能
2 [MARK]打开/关闭时标
3 [ALARM]设置警戒报警功能；输出报警信号
4 [ARP/AIS]设置ARP和AIS功能
合适的脉冲已经在相应的量程和功能键设置好了,如果对默认的脉冲设置不满意,可按下列步骤重新设置:
1.15.1 Choosing pulselength
可以按下列步骤设置0.5—24nm的脉冲
1.把鼠标放在屏幕左边的PICTURE框
PICTURE框可根据预期使用来设置雷达图像,例如海港导航,长量程,短量程等,详细说明见1.33
5.按滚轮完成
6.按右键关闭菜单
1.12 Presentation
雷达有以下的显示模式
Relative Motion(RM)相对运动模式
Head—up船艏向上: Unstabilized不可控制
Head—up TB真方位:与罗经数值一样
Course—up航线向上:
North—up真北向上:
Stern--up
2.点击左键减少量程/右键增加量程.也可以通过滚轮来改变量程

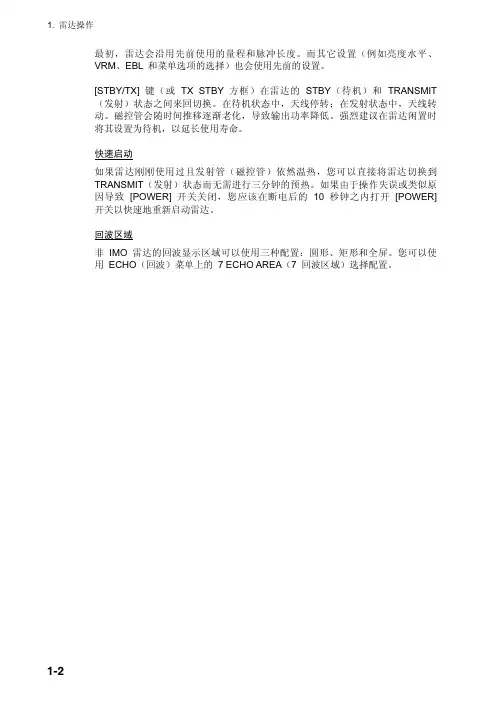

furuno雷达说明书1.2
最初，雷达会沿用先前使用的量程和脉冲长度。
而其它设置（例如亮度水平、VRM、EBL 和菜单选项的选择）也会使用先前的设置。
[STBY/TX] 键（或 TX STBY 方框）在雷达的 STBY（待机）和 TRANSMIT（发射）状态之间来回切换。
在待机状态中，天线停转；在发射状态中，天线转动。
磁控管会随时间推移逐渐老化，导致输出功率降低。
强烈建议在雷达闲置时将其设置为待机，以延长使用寿命。
快速启动如果雷达刚刚使用过且发射管（磁控管）依然温热，您可以直接将雷达切换到TRANSMIT（发射）状态而无需进行三分钟的预热。
如果由于操作失误或类似原因导致 [PO WER] 开关关闭，您应该在断电后的 10 秒钟之内打开 [PO WER]开关以快速地重新启动雷达。
回波区域非 IMO雷达的回波显示区域可以使用三种配置：圆形、矩形和全屏。
您可以使用 ECHO（回波）菜单上的 7 ECHO AREA（7 回波区域）选择配置。
1-21.3 控制单元有两种控制单元：控制单元 RCU-014（完全键盘）和控制单元 RCU-105（掌上控制单元 RCU-014（完全键盘）控制单元 RCU-015（掌上控制）1-3控制说明1-41-51.4 主菜单从完全键盘或者操纵跟踪球，您可以进入 MAIN （主）菜单。
后面的章节中只给出使用跟踪球的菜单操作步骤。
操纵键盘的主菜单操作1. 按 [MENU] 键。
MAIN （主）菜单显示在屏幕右边的文本区域。
MAIN 菜单2. 按与您想要打开的菜单对应的数字键。
例如，按 [2] 键打开 MARK （标记）菜单。
MARK 菜单3. 按与您想要设置的项目对应的数字键。
4. 连续按步骤 3 中的同一数字键，选择合适的选项，然后按 [ENTER MARK]（输入标记）键确认您的选择。
5. 按 [MENU] 键关闭菜单。
操纵跟踪球的主菜单操作1. 转动跟踪球，在屏幕右边选择 MENU（菜单）方框。
右下角的导视框（参阅下一页底部关于位置的例图）现在显示“DISP MAIN MENU”（显示主菜单）。

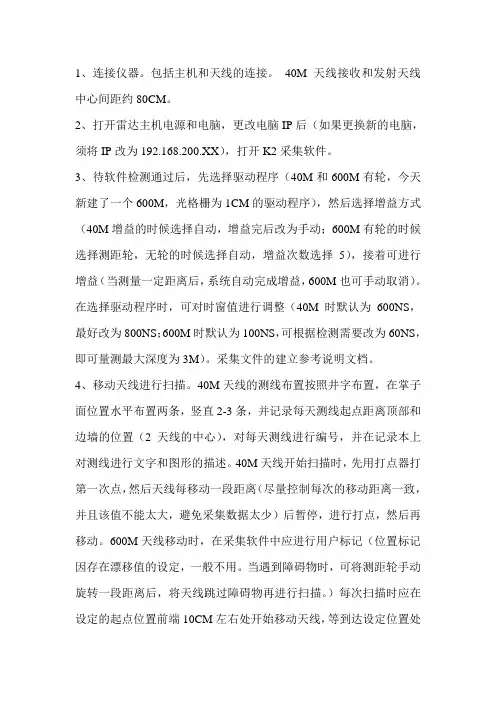

IDS雷达操作
1、连接仪器。
包括主机和天线的连接。
40M天线接收和发射天线中心间距约80CM。
2、打开雷达主机电源和电脑，更改电脑IP后（如果更换新的电脑，须将IP改为192.168.200.XX），打开K2采集软件。
3、待软件检测通过后，先选择驱动程序（40M和600M有轮，今天新建了一个600M，光格栅为1CM的驱动程序），然后选择增益方式（40M增益的时候选择自动，增益完后改为手动；600M有轮的时候选择测距轮，无轮的时候选择自动，增益次数选择5），接着可进行增益（当测量一定距离后，系统自动完成增益，600M也可手动取消）。
在选择驱动程序时，可对时窗值进行调整（40M时默认为600NS，最好改为800NS；600M时默认为100NS，可根据检测需要改为60NS，即可量测最大深度为3M）。
采集文件的建立参考说明文档。
4、移动天线进行扫描。
40M天线的测线布置按照井字布置，在掌子面位置水平布置两条，竖直2-3条，并记录每天测线起点距离顶部和边墙的位置（2天线的中心），对每天测线进行编号，并在记录本上对测线进行文字和图形的描述。
40M天线开始扫描时，先用打点器打第一次点，然后天线每移动一段距离（尽量控制每次的移动距离一致，并且该值不能太大，避免采集数据太少）后暂停，进行打点，然后再移动。
600M天线移动时，在采集软件中应进行用户标记（位置标记因存在漂移值的设定，一般不用。
当遇到障碍物时，可将测距轮手动旋转一段距离后，将天线跳过障碍物再进行扫描。
）每次扫描时应在设定的起点位置前端10CM左右处开始移动天线，等到达设定位置处便进行第一次标记。
5、扫描完成后，对数据文件进行保存。
（避免600M天线来回移动）6、采集数据完成后，退出软件，拔掉雷达主机电源插头。
7、对采集文件进行处理。
8、打开GWIN2处理软件。
a 打开采集文件,并读取数据。
b 设置图形参数。
深度（40M为32M，34M，此深度受时窗值设置的最深距离值影响，当此值大于时窗参数值时，处理数据为时窗参数值，600M时为默认4米。
交通运输行业船舶雷达使用说明书
交通运输行业船舶雷达使用说明书一、引言船舶雷达是航海领域中非常重要的设备之一，它通过利用无线电波技术来实现船舶定位、避免碰撞以及其他相关的航行安全功能。
本使用说明书旨在介绍交通运输行业中船舶雷达的正确使用方法，以确保船舶在航行期间的安全性。
二、安装与设置1. 安装船舶雷达设备应安装在尽可能高处的桅杆上，以确保最佳的雷达信号接收效果。
安装前请确保船体结实且安全，避免设备受损，影响雷达的正常运行。
2. 雷达天线连接在连接雷达天线时，请确保电缆和连接器的良好绝缘，以防止信号干扰。
雷达天线应放置在开放的空间中，避免高建筑物、围栏或其他金属物体的干扰。
3. 设置在船舶雷达设备上正确设置相关参数非常重要。
确保设备的时间、日期、GPS位置等信息正确无误，并与其他导航设备保持一致。
三、功能操作1. 雷达显示屏船舶雷达的主要操作界面是雷达显示屏。
用户可以通过该屏幕查看船舶周围的目标、航线以及其他重要信息。
请确保显示屏干净、清晰，以获得最佳的信息展示效果。
2. 船舶目标检测船舶雷达可以通过扫描周围的海域来检测其他船舶的位置和运动轨迹。
在使用船舶雷达时，请确保设备处于正常工作状态，并根据需要调整雷达的工作范围和灵敏度，以确保准确地检测到目标船舶。
3. 碰撞预警船舶雷达可以提供碰撞预警功能，通过分析目标船舶的速度和航向，预测潜在的碰撞风险。
当雷达系统检测到可能的碰撞威胁时，它会发出警报并提供操作建议。
请确保船舶雷达与其他导航设备的数据同步，以获得最准确的碰撞预警。
四、注意事项1. 定期维护定期维护船舶雷达设备非常重要，以确保其正常运行和准确性。
请按照设备制造商的要求进行维护和校准，清洁设备和连接器，并检查电缆和天线是否正常工作。
2. 进行培训在使用船舶雷达之前，操作人员应接受相关的培训，了解设备的正确使用方法和操作流程。
熟悉设备功能和操作界面，能够准确解读雷达显示屏上的信息。
3. 阅读使用手册船舶雷达设备通常附带一份使用手册，用户应详细阅读并理解其中的内容。
机器人激光雷达的说明书
机器人激光雷达的说明书注意：本说明书仅适用于机器人激光雷达，以下将详细介绍该产品的使用方法、功能特点以及技术参数，请仔细阅读并按照说明进行操作。
一、产品简介机器人激光雷达是一种用于环境感知的传感器设备。
利用激光束扫描环境，通过测量反射光的时间差来判断物体的位置和尺寸，从而实现机器人的导航和环境感知。
本产品采用先进的激光雷达技术，具备高精度、全方位感知、快速响应等特点，可广泛应用于自动驾驶、智能巡检、安防监控等领域。
二、使用方法1. 连接与安装将机器人激光雷达与机器人主控系统进行连接，确保连接稳定可靠。
安装时请注意避免遮挡和干扰物，以保证激光雷达的正常工作。
在安装过程中，请确保设备处于关闭状态。
2. 开机与校准连接电源后，按下电源按钮，机器人激光雷达将开始启动。
启动过程需要进行校准，确保设备准确无误。
完成校准后，激光雷达将自动进入工作状态。
3. 功能选择与设置机器人激光雷达可根据不同需求进行相关功能的选择与设置。
用户可以通过主控系统进行参数调整，如扫描频率、扫描角度、测量范围等，以适应不同应用场景的需求。
4. 数据获取与处理机器人激光雷达会实时获取环境信息，并将数据传输至机器人主控系统。
用户可以通过系统界面对获取的数据进行处理和分析，以实现机器人的智能决策和导航。
5. 注意事项（1）在使用机器人激光雷达时，请确保环境光线适中，以免影响激光雷达的测量精度。
（2）请注意避免将激光束直接照射至人眼或其他易受损物体，以防造成安全隐患。
（3）使用过程中请保持设备干燥、清洁，并避免发生碰撞和摔落等情况，以保证设备的正常运行和寿命。
（4）如需进行维修和更换部件，请联系售后服务中心或专业人员进行操作。
三、功能特点1. 高精度测量机器人激光雷达采用精密的激光测距技术，能够实现毫米级的测量精度，准确感知环境中物体的位置和尺寸。
2. 全方位感知设备具备360度全方位的感知能力，可以同时感知和跟踪多个物体，实现快速且准确的环境感知。
CW、E系列雷达使用说明书
基本说明
CW 系列雷达彩色显示器参数表
尺寸
C90W
C120W
C140W
重量
C90W
C120W
C140W
安装方式
电源
环境： 温度 湿度 显示面板 分辨率 C90W
C120W C140W 可显示窗口
亮度 白天/夜晚模式 语言 系统警报类型
317x197x156mm（不包括支架，下同） 380x245x156mm 424x277x156mm 3.85kg 4.76kg 5.58kg 支架安装或嵌入控制台安装（详见安装手 册） 输入电压 10.7-32v DC（直流） 正负极安全绝缘 最大功耗： C90W 19W C120W 22W C140W 32W 外部安装要求防水等级 CFR46 -10°C 至+50°C 最高 95%，在 35°C 不结露 彩色 TFT LCD 800 x 480 像素（WVGA） 1280 x 800 像素（WXGA） 1280 x 800 像素（WXGA） 海图、雷达、渔探、CDI（航向监控显示）、 AIS（船舶自动识别系统）、发动机仪表 64 级调节 可选择屏幕亮暗以适应当时环境 可选取中文、美式英语、英式英语等 报警时钟、锚状态、抵港、深水、MOB、脱 离航线、浅滩、温度、定时
菜单系统选项粗体加黑字体为默认值方位模式纬度经度tdstd设置变化模拟器关闭打开自动演示功能方位模式真方位磁方位mob数据模式航位推测法位置变化航向自动手动手动变化范围030ew语言英式英语美式英语法语德语等扩展字符关闭打开设置复位将所有系统设置选项设置为工厂默认值设置及数据复位将系统复位包括鱼探仪但dsm不会系统复位日期时间设置见下面子菜单单位设置见下面子菜单系统连接见下面子菜单菜单系统选项粗体加黑字体为默认值日期格式时间格式12小时制24小时制当地时差utc时间13小时菜单系统选项粗体加黑字体为默认值距离单位海里英里千米速度单位英里千米深度单位英尺温度单位华氏度摄氏度菜单系统选项粗体加黑字体为默认值dsc信息显示打开关闭seatalk报警可用状态不可用隔离nmea船首数据用于防止nmea船首数据串扰进seatalk总线如使用marpa功能且有外接快速船首传感器时应关闭此功能打开关闭nmea输出设置apbbwcbwrdbtdptggagllmtwrmarmbrmcrsdrtettmvhwvlwvtgwplzda33显示器画面设置331显示器设置键调出主菜单
古野雷达说明书2
1. 雷达操作1.17 抑制海浪杂波波浪的回波可以产生称为“海浪杂波”的随机信号，并遮盖显示屏的中心部分。
波浪越大，天线超出水面越高，则杂波越强。
当海浪杂波遮盖画面时，使用 A/CSEA 控制按钮以手动或自动方式进行抑制。
1.17.1 选择调整方式1. 转动跟踪球，选择显示器顶部的 SEA AUTO 或 SEA MAN（取显示者）。
A/C SEA 级别指示符2. 按左按钮显示相应的 SEA AUTO 或 SEA MAN。
1.17.2 通过 A/C SEA 控制按钮进行自动调整Auto A/C SEA 允许微调 A/C SEA 电路，调整范围为 ±20 dB。
因此，当级别条读数设置为 100 时，由于手动 A/C SEA 在邻近距离上，增益不会减低到最小值。
而且，因为原始输入回波的平均值在没有海面反射的地区处于较低位置，所以自动 A/C SEA 的级别较低。
例如，当船只停靠码头时，雷达画面显示来自陆地和海洋的回波；由于 STC 曲线随回波的大小而不同，您可以观测到回波的大小。
注意：自动 A/C 功能可以消除微弱的目标回波。
观察显示屏的同时，小心调节控制按钮。
操纵键盘1. 按照第 1.17.1 节中的步骤选择 SEA AUTO。
2. 观察 A/C SEA 级别指示器的同时，使用 [A/C SEA] 控制按钮调整 A/C SEA。
有 100 个可用级别。
1. 雷达操作操纵跟踪球1. 按照第 1.17.1 节中的步骤选择 SEA AUTO。
2. 转动跟踪球，将箭头置于显示器顶部的 A/C SEA 级别指示器内。
3. 观察 A/C SEA 级别指示器的同时，向下转动滚轮减少 A/C SEA 或者向上转动滚轮增加 A/C SEA。
有 100 个可用级别 (0-100)。
1.17.3 手动调整 A/C SEAA/C SEA 控制按钮可以减小短距（杂波最强）回波的放大率，随着距离增加逐渐提高放大率，因此在没有海浪杂波的距离上，放大率将保持正常。
JRC航海雷达 JMA-7303_7252_7253中文操作说明书
船用雷达JMA-7303-C (A)JMA-7253-7 (CA) / 9 (CA) JMA-7252-6 (CA) / 9 (CA) 操作手册JMA-7303雷达第一章操作面板说明注意：本章对所有按键均以中文命名及解说，以后所有章节中涉及到的按键只以英文表示。
附图标号英文名中文名作用(1) [BRIL] [显示屏亮度] 控制显示屏亮度(2) [TUNE] [调谐] 调谐目标回波清晰度(3) [RAIN] 雨雪抑制] 清除雨雪干扰(4) [SEA] [海浪抑制] 清除海浪干扰(5) [GAIN] [增益] 控制雷达接收回波强度(6) [POWER ON] [电源] 雷达电源开关(7) [TX/ST-BY] [发射/预备] 每次开机预热3 分钟后，“ST-BY”显示出来，按一下这个键，雷达开始发射。
(8)- (9) [OFF-OFF] [关电源] 同时按这两个键关闭雷达电源(10) [PANEL] [面板亮度] 控制面板上所有按键和旋钮的亮度(11) [VIDIO] [回波亮度] 控制回波图象亮度(12) [TEST] [测试] 检测显示器功能(13) [OWN TRACK] [本船航迹] 配置导航设备后，可显示本船航迹(14) [RANG RING] [固定距标圈亮度] 控制固定距标圈的显示亮度(15) [VRM] [可变距标圈亮度] 控制可变距标圈的显示亮度(16) [EBL/PI] [方位线] 改变电子方位线及平行线亮度(17) [ARPA/MARK] [ARPA/标志亮度] 控制ARPA功能的矢量，标志的亮度(18) [PI] [平行线] 平行线开关键(19) [MARK] [标记] 按此键显示标记(20) [MARK CLR] [标记取消] 移动光标至标记处按下此键取消标记，连续按下2秒以上取消所有标记(21) [AUTO TUNE] [自动调谐] 进入自动调谐方式(22) [AUTO RAIN] [自动雨雪抑制] 自动调节雨雪抑制强度(23) [AUTO SEA] [自动海浪抑制] 自动调节海浪抑制强度(24) [DATA ENTRY] [数据输入] 数字输入键(25) [MENU] [菜单] 显示菜单(26) [ENTER] [确认] 确认光标指定区域的数据(27) [TRACKBALL] [光标球] 移动光标(28) [EBL] [方位线] 改变电子方位线角度(29) [EBL1/EBL2] [方位线1/方位线2] 选择显示方位线1或方位线2(30) [RANGE RINGS] [固定距标圈] 显示固定距标圈(31) [VRM1/VRM2] [可变距标圈1/2] 选择显示可变距标圈(32) [AZI MODE] [显示模式选择开关] 航向向上、船首向上、正北向上选择(33) [PULSE WIDTH] [脉冲宽度选择] 选择发射脉冲宽度(34) [SHM OFF] [消除船首标志线] 按下此键时，船首线暂时消隐(35) [ALARM ACK] [报警复位] 报警确认、消音(36) [OFF CENTER] [中心偏移] 通过本船中心偏移可扩大观察范围（在半径65%之内）(37) [RANGE] [量程选择] 可选择量程从0.25NM~120NM(38) [TM/RM] [真运动/相对运动选择] 变换真运动或相对运动显示方式(39) [TM/RESET] [真运动复位] 在真运动方式下，把本船位置恢复到屏幕的始发点(40) [TRAILS] [航迹显示] 显示其它船只的航迹(41) [GUARD ZONE] [报警区开关] 显示报警区菜单(42)[PAST POSN] [目标航迹显示] 显示目标航迹和设置目标航迹的记录间隔(43)[VECT TIME] [矢量长度] 设定矢量长度(44)[TRUE REL] [真运动/相对运动航线] 选择真运动或相对运动显示方式(45)[DATA READ] [目标读数] 读取跟踪目标数据(46)[MANUAL] [人工获取目标] 人工跟踪目标开关(47)[AUTO] [自动获取目标] 自动跟踪目标(48)[CANSEL] [取消目标] 清除正在观察的目标的标志及矢量，取消跟踪第二章基本操作2.1 操作流程以上为基本操作流程图，具体操作随后详细介绍。
FR-1510 MARK-3雷达操作说明
FR-1510 MARK-3雷达操作说明广州拓洋无线电设备有限公司地址：广州市番禺区市桥镇富华东路82号番安综合市场32-34号电话：020-******** 传真：020-********一、 按键说明BRILL ： 亮度调节（按键实现白天/晚上模式转换） A/C RAIN ：抗雨雪干扰A/C ：抗海浪干扰（按键开启/关闭，自动干扰抑制）GAIN ：增益（按键临时消隐船首线）DIMMER ： 亮度：背景颜色选择显示方式船首上航向上，正北上目标轨迹 设置两目标警报区 偏心显示 平行光标线 飘浮电子方位线输入EPA 标记（需输入罗经、计程仪信号） 标记参考标记或RADAR MAP 标记 选择F1功能控制项目在ST-BY 状态预置F2、FUNCTION 键控制项 主菜单取消输入，停止跟踪输入选择电源开关直接控制面板：报警开关：固定矩标：选择预置功能FUN1,2,3二、 显示说明量程刻度量程圈间隔脉冲宽度显示方式：HU/HU TB/CU/NU/TM船首线船首标记警报区第一区在3-6NM内有效第二区在所有区均有效平行光标线平行光标参照本船数据船首速度值和传感器类（需输入相关信号）光标位置及由原点至光标需时本船经纬度数据温度和深度（需输入相关数据）ARPA数据（需输入相关数据）失去信号警报控制设置活动矩标圈正北标记尾标电子方位线平行光标线参考三、 操作说明1.开机[POWER]开按钮在显示器的左下角，按下开机，再按一下关机。
（注：在开机之前检查显示器背面的S2开关拔到ON的位置。
）2.发射开机后，当显示屏中央出现 “STBY”时，表明可按[STBY/TX]发射；当你暂时不用而又想让机器保持准备状态，再按一下[STBY/TX]。
3.显示屏亮度调整日间及晚上的光线环境不同的影响，而要用显示器下部的[BRILL]键调节屏幕的显示亮度。
4.控制面板背景灯按[DIMMER]键可以改变面板背景亮度。
5.接收机调谐1)自动调谐机器出厂时设在自动调谐状态，在显示屏右上角显示 “AUTO”。
雷达说明书2117
1 RADAR OPERATION雷达操作1.1 Turning on the Power开启雷达The [POWER] switch is located at the left corner of the control unit. Open the power switch cover and press the switch to turn on the radar system. To turn off the radar, press the switch again. The screen shows the bearing scale and digital timer approximately 30 seconds after power-on. The timer counts down three minutes of warm-up time. During this period the magnetron (transmitter tube) is warmed for transmission. When the timer has reached 0:00, the indication "ST-BY" appears at the screen center, meaning the radar is now ready to transmit pulses.电源键位于控制面板的左上角。
打开电源盖、按下打开电源。
再次按下关闭电源。
电源开启后30秒屏幕显示方位圈、电子计数器，计数器倒计时3分钟磁控管预热时间。
但计数器时间归零，屏幕中央显示“待机”，表示雷达已准备发射。
In the stand-by condition, markers, rings, map, charts, etc. are not shown. Further, ARP is cancelled and the AIS display is erased.在待机的情况下，标志、距标圈、海图等将不显示。
雷达说明书
雷达物位计使用说明书福建澳泰自动化设备有限公司智能型雷达物位计1．产品概述1.1简介AOUL60系列传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
1.2 应用●采用先进的非接触式测量●采用极其稳定的材料制造●测量液体、固体介质的物位●可以测量所有介电常数＞1.8的介质●测量范围0…20m(可以扩展到35米)●采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输●4…20mA输出或数字型信号输出●分辨率1mm●不受噪音、蒸汽、粉尘、真空等工况影响●不受介质密度、粘稠度和温度的变化的影响●过程压力可达40bar●过程温度可达250℃1.3测量原理高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
1.4 输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由智能软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2 （其中C为光速）因空罐的距离E已知，则物位L为：L=E-D1.5输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
2. 仪表介绍AOUL60系列智能雷达物位仪表AOUL61AOUL62AOUL65,66应 用 ：过程条件简单，腐蚀性的液体、浆料、固体比如：污水储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐测量范围 ：20米过程连接 ：G11/2螺纹或11/2NPT 介质温度 ：-40-120℃ 过程压力 ：-1.0-3bar 重复性 ：± 2mm 精度 ：< 0.1% 频率范围 ：6.8GHz防爆/防护等级 ：Exia II CT6/IP67 信 号 输 出 ：4…20mA/HART(两线)应 用 ：存储或过程容器腐蚀性的液体、浆料、固体比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐测量范围 ：20米 过程连接 ：法兰 介质温度 ：-40-150℃ 过程压力 ：-1.0-20bar 重复性 ：± 2mm 精度 ：< 0.1% 频率范围 ： 6.8GHz防爆/防护等级 ：Exia II CT6/IP67信 号 输 出 : 4…20mA/HART(两线)应 用 ：适应各种存储容器或过程计量环境，液体、浆料、固体，比如：原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒测量范围 ：35米 过程连接 ：法兰 过程温度 ：-40-250℃ 过程压力 ：-1.0-40bar 重复性 ：± 2mm 精度 ：< 0.1%频率范围 ：6.8 GHz防爆/防护等级 ：Exia II CT6/IP67信 号 输 出 ：4…20mA/HART(两线)3. 安装指南3.1 安装位置说明● 建议距离（1）罐体内壁至安装短管的外壁应大于罐直径的1/6； ● 离罐壁最小距离为300mm ； ● 不能安装在入料口的上方（4）。
雷达设备操作指南说明书
雷达设备操作指南说明书一、前言本操作指南是针对雷达设备进行的详细操作指导，旨在帮助用户正确有效地使用雷达设备。
请在使用前仔细阅读本指南，并按照指导进行操作，以确保设备的正常运行和精准探测。
二、设备概述雷达设备是一种利用无线电波进行目标探测和测距的高精度设备。
它可以广泛应用于民航、海事、军事等领域，用于目标探测、导航引导、防空作战等任务。
本设备操作指南适用于所有雷达设备，并包含了设备的基本组成部分和功能描述。
三、设备安装与连接1. 设备安装：a. 将雷达设备放置在平稳的工作台面上，确保设备稳定无晃动。
b. 检查设备周围环境，确保通风良好，无遮挡物。
c. 将天线与设备连接，确保连接牢固。
2. 电源连接：a. 将设备的电源线连接到电源插座，并确保连接稳固。
b. 检查设备电源指示灯是否正常亮起，确认设备已成功开启。
四、设备操作步骤1. 打开设备：a. 按下设备的电源开关，待设备启动完成。
b. 检查设备屏幕是否正常显示，确认设备已成功开启。
2. 设备校准：a. 进入设备菜单界面，选择校准功能。
b. 根据设备的校准指导，进行雷达设备的校准操作。
c. 完成校准后，检查校准结果是否正常，确保设备准确无误。
3. 设备参数设置：a. 进入设备菜单界面，选择参数设置功能。
b. 根据实际需求，设置设备的工作模式、灵敏度、范围等参数。
c. 确认设置完成后，保存参数并退出菜单界面。
4. 目标探测：a. 将设备放置在理想的探测位置，确保视野开阔。
b. 确保设备的天线正确对准目标区域。
c. 按下设备的开始探测按钮，等待设备完成探测。
d. 检查设备屏幕上的目标信息，进行分析和判断。
5. 数据处理与导出：a. 设备支持数据存储功能，可以将探测到的目标数据进行保存。
b. 根据需要，选择导出数据的格式和方式，如USB传输、网络传输等。
c. 将设备连接到指定的设备或网络，进行数据导出操作。
五、设备维护与保养1. 设备清洁：a. 关闭设备并断开电源，待设备完全停止工作。
FURUNO FR-2125 雷达操作说明
FURUNO FR-2125 雷达操作说明第一部分雷达操作一开机电源开关[POWER]位于控制面版的左上角，按此键可开/关机。
开机后，在约15秒内，荧光屏显示方位圈及数字计时器。
计时器进行3分钟的倒计时，以便对磁控管进行预热。
当计时器到达0：00时，显示荧光屏上显示STBY，表示已处于备妥状态。
在预热及预备状态下，荧光屏显示BRG SIG MISSING （方位信号丢失），还是正常现象，因为天线不转，没有方位（水平）信号产生。
荧光屏底部显示ON TIME 及TX TIME 表示雷达的开机时间及发射时间。
二发射当荧光屏上显示备妥状态时，按控制面板上的[STBY/TX]。
雷达开机时，初始设定为上次使用过的量程及脉冲宽度。
其他参数如屏幕亮度，活动距标圈，电子方位线和菜单中的任选项也设置为上次使用时的设置。
发射开关可使雷达处于预备或发射状态，在发射状态下，天线转动；预备状态下，天线不转。
快速启动：假设雷达刚刚使用过，磁控管仍热，则不需要3分钟预热时间就可使雷达在发射状态工作。
如因操作失误等类似原因关掉了雷达，而又想立即使用，则可以在关机10秒内开机，以快速启动。
注意：1 如在发射状态下，雷达天线不转，请检查控制面板左下角的天线开关是否放在关（OFF）的位置。
2 磁控管老化可导致输出功率下降，为延长其寿命，建议在一段时间内不使用雷达时，将雷达放置在预备状态。
三控制面板[BRILLIANCE] 调整整个荧光屏的亮度[A/C RAIN] 雨雪干扰抑制[A/C SEA] 海浪干扰抑制[GAIN] 增益调节[EBL] 开/关电子方位线，按[ON]键，可在EBL1，EBL2间转换[#1][#2][#3][#4] 功能键[RANGE] 量程[STBY/TX] 发射/预备[VRM] 开/关活动距标圈，按[]键，可在VRM1，VRM2间转换[AUDIO OFF] 确认声音报警，对视觉报警无效[RADAR MENU] 雷达菜单，为雷达操作和雷达图象设置参数[NA V MENU] 设定航行信息参数[PLOT MENU] 雷达绘图菜单[MODE] 选择显示模式，如艏向上，艏船上真方位，北向上，航向向上及真运动[PANEL BRILL] 控制面板的亮度调节[HL OFF] 暂时消除船艏线[OFF-CENTER] 启动或取消本船位置的偏心显示[EBL OFFSET] 启动或取消电子方位线的偏心显示[CU，TM RESET] 将艏线复位到000度，艏向上显示模式。
土耳其质子探地雷达操作说明
土耳其质子探地雷达操作说明【实用版】目录1.土耳其质子探地雷达简介2.土耳其质子探地雷达的操作步骤3.土耳其质子探地雷达的操作注意事项正文土耳其质子探地雷达是一种先进的地质勘探设备，通过发射质子束并接收反射回来的信号，可以探测地下的构造和物质。
在使用土耳其质子探地雷达进行操作时，需要遵循以下步骤和注意事项：一、土耳其质子探地雷达简介土耳其质子探地雷达是一种高科技的地质勘探设备，主要由发射系统、接收系统和数据处理系统组成。
发射系统负责将质子束射入地下，接收系统负责接收反射回来的信号，数据处理系统则将接收到的信号进行分析，从而揭示地下的构造和物质。
二、土耳其质子探地雷达的操作步骤1.设备准备：检查设备的各个部件是否完好，包括发射系统、接收系统和数据处理系统。
2.场地选择：选择合适的勘探场地，要求场地平整、无遮挡物，以保证质子束能够顺利射入地下。
3.设备安装：根据场地情况，安装发射系统和接收系统。
发射系统需要安装在地面上，接收系统则需要安装在地下。
4.参数设置：根据勘探目标，设置发射的质子束的能量、发射角度和发射频率等参数。
5.数据采集：启动设备，开始发射质子束并接收反射回来的信号。
数据处理系统会自动记录和分析这些信号。
6.数据处理：采集完数据后，使用数据处理系统对数据进行分析，从而得出地下的构造和物质信息。
三、土耳其质子探地雷达的操作注意事项1.在设备安装时，需要保证发射系统和接收系统的位置正确，以保证质子束能够准确射入地下。
2.在参数设置时，需要根据勘探目标选择合适的参数，以保证数据的准确性。
3.在数据采集时，需要保证设备的稳定运行，以避免数据误差。
4.在数据处理时，需要使用专业的数据处理软件，以保证数据的准确性和分析的准确性。
土耳其质子探地雷达操作说明
土耳其质子探地雷达操作说明引言：质子探地雷达是一种利用质子的物理特性来探测地下结构的仪器。
它在土耳其的地质勘探中得到广泛应用。
本文将介绍土耳其质子探地雷达的操作步骤和注意事项。
一、仪器准备在开始操作之前，需要准备好质子探地雷达仪器和相关配件。
质子探地雷达仪器主要包括探测器、控制台和显示屏。
配件包括电源适配器、数据传输线和地面支架等。
确保仪器和配件的完好性和正常工作状态。
二、场地准备在进行质子探地雷达测量之前，需要对测量场地进行准备。
首先，清除测量区域的杂物和障碍物，确保仪器能够顺利移动。
其次，清理测量线路，消除任何可能干扰测量结果的因素。
最后，根据需要设置测量点和测量线路。
三、仪器设置将质子探地雷达仪器放置在地面支架上，并连接电源适配器。
打开控制台和显示屏，确保仪器处于正常工作状态。
根据需要，设置测量参数，如扫描深度、扫描速度和采样间隔等。
四、开始测量在一切准备就绪后，可以开始进行质子探地雷达测量了。
操作人员需按照测量线路逐步移动仪器，确保测量点的覆盖率。
在每个测量点停留一段时间，待仪器完成数据采集和处理。
在移动过程中，要注意避免突然停止或快速转向，以免影响测量结果的准确性。
五、数据处理质子探地雷达测量完成后，需要对采集到的数据进行处理和分析。
将数据传输到计算机上，并使用专业的数据处理软件进行处理。
根据需要，可以进行数据滤波、剖面分析和三维重建等操作，以获得更详细和准确的地下结构信息。
六、结果解读处理完数据后，可以对结果进行解读和分析。
根据质子探地雷达测量原理，可以判断地下结构的类型和特征。
例如，地下水、岩石和土壤等的存在可以通过数据分析得出。
根据需要，可以生成报告或图像，以便进一步研究和决策。
七、注意事项在进行质子探地雷达测量时，需要注意以下事项：1. 避免在高温、潮湿或雨天等不利环境条件下进行测量，以免影响仪器和数据的稳定性。
2. 在测量过程中，避免与金属物体接触，以免产生干扰信号。
3. 定期对仪器进行维护和校准，保持其正常工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JMA-9000系列雷达操作说明M.V JI MAY
BRIL旋钮:亮度调节（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）
TUNE旋钮:调谐控制(本船通常自动调谐此旋钮不使用) （开机前及关机前请确认保持此旋钮在最小位置即左旋到底）
RAIN旋钮：雨雪抑制（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）
SEA旋钮：海浪抑制（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）
GAIN旋钮：接收机增益控制（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）
POWER ON按钮：开机按钮（开机状态为红色，关机状态为绿色）
TX/STBY 按钮：发射及待机开关（POWER ON开机后预热三分钟后方可启动此按钮发射）
OFF-OFF 按钮：关机按钮（请确保5个旋钮GAIN,SEA,RAIN,TUNE,BRIL均在最小位置，并按下TX/STBY 键停止发射后方可同时按下此两键关机）
PANEL按钮：操作面板亮度调节（每按动一次亮度会逐渐增加，达到最大后再按动将减弱）BRILLIANCE 亮度调节下的按键
VIDEO按键：显示器画面亮度调节
RANGE/RINGS 按键:固定距标圈亮度调谐
VRM 按键：活动距标圈亮度调节
EBL PI 按键：电子方位线及平行尺线亮度调节
ARPA MARK 按键：APRA被捕捉物标标记亮度调节
PI 按键：可调平行尺线，按动后在左侧显示窗口MODE选项中选择ON 即出现可调活动平行尺
TEST 按键：显示器功能测试按开关
OWN TRACK 按键：本船尾迹显示开关
MARK按键：可用来制作标记
MARK CLR 按键：消除 MARK按键制作的标记
TUNE 按键：自动/手动调谐按键
RAIN 按键：自动雨雪抑制
SEA 按键：自动海浪抑制
EBL 旋钮：电子方位线旋动调节
EBL1/EBL2 按键：电子方位线 RANGE RINGS 按键：固定距标圈 VRM1/VRM2 按键：活动距标圈AZI MODE按键：显示模式
PULSE LENGTH按键：脉冲长度调节
HL OFF 按键：隐藏船首线
ALARM ACK 按键：报警鸣声消除
OFF CENTER按键：偏心显示
RANGE +-按键：量程选择
TM/RM按键：真运动，相对运动转换 TM RESET 按键：在真运动模式下，使本船位置回到起始点TRAILS 按键：显示它船尾迹
GUARD ZONE按键：设定警戒圈 PAST POSN按键：过往位置时间间隔选择
VECT TIME 按键：延迟时间设定 TRUE REL按键：真运动模式，相对运动模式转换
MANUAL按键：手动捕捉物标 AUTO 按键：自动捕捉物标 CANCEL 按键：取消捕捉的物标
TGT DATA 按键：读取被捕捉物标的数据
MENU 按键：菜单选择WAY POINT 调出：MENU—7 SUB MENU—3 NAV INFO—1 WPT ON/OFF--ENTER 标记位置（如锚位）：MENU—7 SUB MENU—3 NAV INFO—3 NAV/MAP-5 EDIT-2 MAKE—ENTER。
