建筑制图单项选择题(3)

合集下载

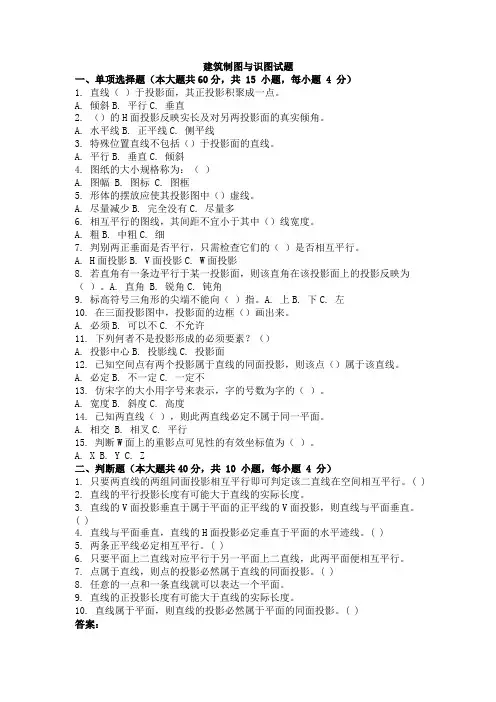

建筑制图与识图试题

建筑制图与识图试题一、单项选择题（本大题共60分，共 15 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。

A. 倾斜B. 平行C. 垂直2. （）的H面投影反映实长及对另两投影面的真实倾角。

A. 水平线B. 正平线C. 侧平线3. 特殊位置直线不包括（）于投影面的直线。

A. 平行B. 垂直C. 倾斜4. 图纸的大小规格称为：（）A. 图幅B. 图标C. 图框5. 形体的摆放应使其投影图中（）虚线。

A. 尽量减少B. 完全没有C. 尽量多6. 相互平行的图线，其间距不宜小于其中（）线宽度。

A. 粗B. 中粗C. 细7. 判别两正垂面是否平行，只需检查它们的（）是否相互平行。

A. H面投影B. V面投影C. W面投影8. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。

A. 直角 B. 锐角C. 钝角9. 标高符号三角形的尖端不能向（）指。

A. 上B. 下C. 左10. 在三面投影图中，投影面的边框（）画出来。

A. 必须B. 可以不C. 不允许11. 下列何者不是投影形成的必须要素？（）A. 投影中心B. 投影线C. 投影面12. 已知空间点有两个投影属于直线的同面投影，则该点（）属于该直线。

A. 必定B. 不一定C. 一定不13. 仿宋字的大小用字号来表示，字的号数为字的（）。

A. 宽度B. 斜度C. 高度14. 已知两直线（），则此两直线必定不属于同一平面。

A. 相交B. 相叉C. 平行15. 判断W面上的重影点可见性的有效坐标值为（）。

A. XB. YC. Z二、判断题（本大题共40分，共 10 小题，每小题 4 分）1. 只要两直线的两组同面投影相互平行即可判定该二直线在空间相互平行。

( )2. 直线的平行投影长度有可能大于直线的实际长度。

3. 直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。

( )4. 直线与平面垂直，直线的H面投影必定垂直于平面的水平迹线。

建筑工程制图试题

建筑工程制图试题1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后2位；其它建筑图样（平、立、剖面）中所标注的尺寸则以______为单位；标高都以_______为单位。

2、屋顶平面图是用来表达_____________________________________________34561.2.3.4.5.6.轴测图或_____________不能直接反映物体的形状尺寸，在工程上只作辅助图样。

7.在结构平面布置图中，构件代号L表示______________。

8.在建筑施工图中所标注的尺寸数字，其单位为_____________。

9.求H面平行线的透视方向时，要确定直线的迹点和_____________。

10.用投影变换求点到一般平面的距离时，应把平面变成_____________来求。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.用一水平面截交两个平行的一般位置平面，截交线为(??????)。

A.两平行的水平线B.两平行的一般位置线C.2.A.3.A.C.4.。

A.C.5.6.A.C.7.平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为( )A.平行于圆锥面上一素线B.平行于圆锥面上两素线C.与圆锥面上所有素线相交D.垂直于圆锥轴线8.钢筋混凝土构件详图表达的主要内容包括配筋、结构构造以及( )A.建筑装饰构造B.预埋件及预留孔C.厨卫设施的构造D.结构构件的布置9.在路线平面图中，设计路线应采用( )表示A.细实线B.粗实线C.细虚线D.粗虚线10.在某一张建施图中，有详图索引，其分母4的含义为( )A.图纸的图幅为4号B.详图所在图纸编号为4依次编写；竖向定位轴线应用大写拉剖面图和分层剖面二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A)1/2 (B)3/1 (C)2/1 (D)1/32．建筑的耐火等级可分为(B)级。

建筑读图制图复习题答案

建筑读图制图复习题答案一、单项选择题1. 建筑平面图的比例尺通常为多少？A. 1:100B. 1:50C. 1:200D. 1:500答案：A2. 建筑立面图的标注中，哪一项是正确的？A. 标高B. 尺寸C. 材料D. 以上都是答案：D3. 在建筑剖面图中，以下哪项是必须表示的？A. 墙体B. 楼板C. 屋顶D. 以上都是答案：D4. 建筑详图的作用是什么？A. 展示建筑的整体布局B. 展示建筑的局部细节C. 展示建筑的施工方法D. 展示建筑的设计理念答案：B5. 建筑施工图中，哪一项是用于指导施工的？A. 总平面图B. 建筑平面图C. 建筑立面图D. 施工详图答案：D二、多项选择题1. 建筑平面图中，以下哪些元素是必须标注的？A. 房间名称B. 门窗位置C. 墙体厚度D. 家具布置答案：A, B, D2. 在建筑立面图中，哪些信息是通常需要表示的？A. 建筑高度B. 材料质感C. 窗户尺寸D. 入口位置答案：A, B, C, D3. 建筑剖面图可以展示哪些信息？A. 建筑内部结构B. 建筑外部形态C. 楼层高度D. 材料交接答案：A, C, D三、判断题1. 建筑平面图和建筑立面图的比例尺可以不同。

（对/错）答案：错2. 建筑详图可以放大比例尺以展示更多的细节。

（对/错）答案：对3. 建筑施工图中的尺寸标注应该清晰、准确，以便于施工人员理解和操作。

（对/错）答案：对四、简答题1. 简述建筑平面图的主要功能。

答案：建筑平面图主要功能是展示建筑物的水平布局，包括房间的划分、门窗的位置以及家具的布置等，为施工和使用提供平面上的指导。

2. 描述建筑剖面图与建筑立面图的主要区别。

答案：建筑剖面图是通过建筑物的垂直剖切面来展示其内部结构和空间关系，而建筑立面图则是展示建筑物的外部形态和立面设计，包括材料、颜色和装饰等。

3. 建筑详图在施工中起到什么作用？答案：建筑详图在施工中起到指导施工人员准确理解和实施设计细节的作用，它通常展示局部的构造和连接方式，确保施工的精确性和质量。

建筑制图期末考试试题

建筑制图期末考试试题一、单项选择题（每题2分，共20分）1. 在建筑制图中，表示墙体厚度的线型是：A. 实线B. 虚线C. 点划线D. 双点划线2. 建筑平面图的比例尺一般为：A. 1:100B. 1:50C. 1:200D. 1:5003. 建筑立面图中，表示室外地面的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线4. 以下哪个符号不是建筑制图中的常用符号？A. 指北针B. 比例尺C. 剖面符号D. 温度计5. 在建筑制图中，门的开启方向通常用以下哪种线表示？A. 虚线B. 点划线C. 箭头线D. 双点划线6. 建筑平面图中，窗户的表示方法通常是：A. 用实线表示窗框B. 用虚线表示窗框C. 用点划线表示窗框D. 用双点划线表示窗框7. 建筑制图中，表示楼梯的符号是：A. 箭头B. 斜线C. 虚线D. 点划线8. 建筑立面图中，表示阳台的线型是：A. 细实线B. 粗实线C. 虚线D. 点划线9. 在建筑制图中，表示屋顶的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线10. 建筑剖面图中，表示楼层板的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线二、简答题（每题10分，共40分）1. 简述建筑平面图的作用及其包含的主要内容。

2. 描述建筑立面图与建筑剖面图的主要区别。

3. 说明建筑制图中尺寸标注的基本原则。

4. 描述建筑制图中材料符号的表示方法及其意义。

三、绘图题（每题20分，共40分）1. 根据所给的建筑平面图，绘制相应的建筑立面图。

2. 根据所给的建筑立面图，绘制相应的建筑剖面图。

注意：- 请在答题纸上清晰、准确地作答。

- 绘图题请使用绘图工具，确保线条清晰、比例准确。

- 考试时间为120分钟，请合理分配时间。

- 请保持答题纸的整洁，避免涂改。

祝各位考生考试顺利！。

石油大学《建筑制图》第3阶段在线作业+标准答案

《建筑制图》第3阶段在线作业+标准答案试卷要求:一、单项选择题答题要求:每题只有一个正确的选项。

1(5.0分)5.0（）常用来绘制地形图和道路、水利工程等方面的平面布置的图样。

A)标高投影图B)透视投影图C)轴测投影图D)多面正投影参考答案：A收起解析解析：无2(5.0分)5.0A3图纸的幅面线与图框线的距离为（）A)25 10B)25 15C)25 5D)20 5参考答案：C收起解析解析：无3(5.0分)5.0A2幅面的尺寸大小为（）A)841mm×1189mmB)594mm×841mmC)420mm×594mmD)294mm×420mm参考答案：C收起解析解析：无4(5.0分)5.0A2图纸的幅面线与图框线的距离为（）A)25 10B)25 15C)25 5D)20 5参考答案：A收起解析解析：无5(5.0分)5.0标高符号的高度约为（）mm。

A)4B)6C)3D)5参考答案：C收起解析无二、判断题答题要求:判断下列说法是否正确。

6(5.0分)5.0单（双）点长画线的两端既可以是画线，也可以是点。

A) 正确B) 错误参考答案：错误收起解析解析：无7(5.0分)5.0带肋钢筋为了加强与混凝土之间的粘结，保证具有较强的粘结力，两端也必须带弯钩。

A) 正确B) 错误参考答案：错误收起解析解析：无8(5.0分)5.0定位轴线采用细实线表示。

A) 正确B) 错误参考答案：错误收起解析解析：无9(5.0分)5.0A号轴线之前附加的定位轴线应用分数表示，分母为0A，如A号轴线之前附加的第二根定位轴线应表示为。

A) 正确参考答案：正确收起解析解析：无10(5.0分)5.0单点长画线与单点长画线相交，或单点长画线与其它图线相交时，应交于画线处。

A) 正确B) 错误参考答案：正确收起解析解析：无11(5.0分)5.0A3图纸的幅面约为A1图纸幅面的1/8。

A) 正确B) 错误参考答案：错误收起解析解析：无12(5.0分)5.0当某处标高低于零点标高时，应在数字前加“-”号；当某处标高高于零点标高时，应在数字前加“”号。

建筑制图基础

建筑制图基础（1）试题(答案在每套题目的后面)请同学们认真的对比各个题目的相似性进行找答案，一、单项选择题()1．图纸上限定绘图区域的线框是指( B ) A．图幅 B．图框 C．标题栏 D．会签栏2．制图的基本规定要求数量的数值注写应采用( A )A．正体阿拉伯数字 B．斜体阿拉伯数字 C．正体罗马数字 D．斜体罗马数字3．标注球的半径尺寸时，应在尺寸前加注符号( B ) A．R B．SR C．RS D．S4．在制图中，把光线称为( B )A．投影中心 B．投影线 C．投影面 D．投影法5．点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的( A )A．同索性 B．从属性 C．定比性 D．平行性6．轴测投影图是( B )A．用平行投影的正投影法绘制的多面投影图 B．用平行投影的正投影法绘制的单面投影图C．用中心投影法绘制的单面投影图 D．是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．与H面平行的直线称为( A ) A．水平线 B．正平线 C．侧平线 D．不能确定8．在投影图上，如果两直线有两同面投影相交，而交点的连线不垂直于相应的投影轴，则两直线的关系是( D ) A．垂直 B．平行 C．相交 D．交叉9．直角的一边平行于某一投影面，则该直角在该投影面上的投影是( C )A．锐角 B．钝角 C．直角 D．不能确定10．正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状轮廓为( A )A．矩形 B．三角形 C．直线 D．不能确定二、补全投影图中所缺图线（）11．补全H投影图中所缺图线12．补全W投影图中所缺图线13．补全V投影图中所缺图线三、求作物体所缺面的水平投影或侧面投影（每小题7分，共计28分）16．求作物体水平投影17.求作三棱锥被截切后的侧面投影四、根据下面各题的要求．完成作图（每小题7分，共计21分）18.已知AB线段的正面投影和对V面的倾角p=30。

建筑制图练习卷答案

建筑制图与视图一、单项选择题1、（ B ）的V面投影反映实长及对另两投影面的真实倾角。

A. 水平线 B. 正平线 C. 侧平线2、标高符号三角形的尖端不能向（ C ）指。

A. 上 B. 下 C. 左3、标高符号三角形的尖端不能向（ C ）指。

A. 上 B. 下 C. 左4、标注尺寸时，（ B ）应与被标注长度平行。

A. 尺寸界线 B. 尺寸线 C. 尺寸起止符号5、垂直于H面的直线叫做（ C ）。

A. 垂直线 B. 水垂线 C. 铅垂线6、垂直于H面的直线叫做（ C ）。

A. 垂直线 B. 水垂线 C. 铅垂线7、垂直于V面的直线叫做（ B ）。

A. 侧垂线 B. 正垂线 C. 铅垂线8、垂直于W面的直线叫做（ A ）。

A. 侧垂线 B. 正垂线 C. 铅垂线9、垂直于W面的直线叫做（ A ）。

A. 侧垂线 B. 正垂线 C. 铅垂线10、单点长划线的首末两端应该是（ A ）。

A. 线段 B. 点 C. 空格11、点的H面投影到X轴的距离与W面的投影到Z轴的距离（ B ）。

A. 不等 B. 相等 C. 无关12、点的Y坐标反映其到（ A ）面的距离。

A. H B. V C. W13、点的Z坐标反映其到（ A ）面的距离。

A. H B. V C. W14、点的投影在任何情况下都是（ A ）。

A. 点 B. 直线 C. 平面15、对称构配件采用对称省略画法时，该对称构配件的尺寸线应（ B ）超过对称符号。

A. 不 B. 略 C. 大幅度16、仿宋字的大小用字号来表示，字的号数为字的（ C ）。

A. 宽度 B. 斜度 C. 高度17、仿宋字字格的高宽比例通常为（ B ）。

A. 1:1 B. 3:2 C. 2:318、可以直接利用图样现成的轮廓线来替代的是（ B ）。

A. 尺寸线 B. 尺寸界 C. 尺寸起止符号19、两铅垂面（ C ）相互平行。

A. 必定 B. 一定不能 C. 不一定20、判别两侧垂面是否平行，只需检查： A. H投影 B. V投影 C. W投影21、判别两侧垂面是否平行，只需检查它们的（ C ）是否相互平行。

《建筑工程制图》试题及参考答案

《建筑工程制图》试题及参考答案《建筑工程制图》是建筑工程领域的一门基础课程，旨在培养学生掌握建筑工程制图的基本知识和技能，能够阅读和绘制建筑工程图纸。

下面是这门课程的试题及参考答案。

一、单项选择题1、下列哪个投影法不是工程图样中常用的？ A. 正投影法 B. 斜投影法 C. 轴测投影法 D. 透视投影法答案：D2、在建筑工程图纸中，下列哪个符号代表的是窗户？ A. ▭ B. Ⓒ C. ╳ D. dg 答案：B3、下列哪一条线型在建筑工程图纸中表示的是墙线？ A. 实线 B. 虚线 C. 点划线 D. 双点划线答案：A二、多项选择题1、下列哪些是建筑工程制图中的基本视图？ A. 正视图 B. 俯视图C. 左视图D. 轴测图答案：ABC2、在建筑工程图纸中，下列哪些符号代表的是门？ A. ⊕ B. 亞 C. renoer D. dg 答案：BCD三、简答题1、请简述建筑工程制图的基本原理和步骤。

答案：建筑工程制图的基本原理是投影法，即将三维空间的物体通过投影变换转换成二维平面图形。

制图的基本步骤包括确定绘图比例、绘制图形、标注尺寸和添加图框等。

2、请简述建筑工程图纸中常用的线型及其含义。

答案：建筑工程图纸中常用的线型有实线、虚线、点划线和双点划线。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或对称线，双点划线表示相邻两部分的辅助线。

四、综合题请根据以下给定的建筑平面图，绘制出对应的立面图和剖面图。

答案：（在此处绘制对应的立面图和剖面图）参考试题及参考答案关键词：、机器学习、大数据、自动化、未来、挑战、机遇在21世纪，人类社会正面临着一次前所未有的科技革命，那就是以、机器学习、大数据和自动化等为代表的第四次工业革命。

这次革命不仅对传统行业和领域产生了深远的影响，还为各行各业带来了前所未有的挑战和机遇。

本文将就这些技术在未来可能带来的影响进行探讨。

首先，我们来看看人工智能和机器学习。

这两项技术常常被放在一起讨论，因为机器学习是人工智能的一个重要分支。

建筑制图

建筑制图[单项选择题]1、下面硬度最高的铅芯是（）。

A.HB.HBC.2BD.2H参考答案：D[单项选择题]2、在标注尺寸时，应先标注（）尺寸。

A.定位B.定形C.总体D.组合体参考答案：B[单项选择题]3、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

A.投影面B.H面C.W面D.V面参考答案：D[判断题]4、轴间角指的是空间坐标系中三个坐标轴之间的夹角。

（）参考答案：错[判断题]5、当实线的延长线为虚线时，应留空隙。

（）参考答案：对[填空题]6图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

参考答案：实际；无关[判断题]7、图纸中分数可以用数字与汉字混合表示，如5分之一。

（）参考答案：错[单项选择题]8、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）A.保持尺头与图板左边贴紧B.水平线应由上向下逐条画出C.可用丁字尺的下边画水平线D.应防止受潮、曝晒、烘烤或弯曲参考答案：C[单项选择题]9、在建筑平面图中，绘制墙体的线宽取（）A.0.18mmB.0.25mmC.0.70mmD.1.4mm参考答案：C[判断题]10、箍筋在构件中只承受一部分剪力。

（）参考答案：错[单项选择题]11、截切圆柱体的左侧面投影图为（）A.B.C.D.参考答案：D[单项选择题]12、选择正确的三面投影图（）A.B.C.参考答案：A[单项选择题]13、圆锥的侧面投影是（）A.直角三角形B.圆形C.等腰三角形D.等腰直角三角形参考答案：C[单项选择题]14、平面截切圆锥时，平面过锥顶，则则截交线为（）A.矩形B.椭圆C.圆形D.三角形参考答案：D[判断题]15、绝对标高和相对标高是一样的。

参考答案：错[判断题]16、相贯线是两立体表面的共有线，其一定是封闭的。

参考答案：错[判断题]17、坡度线就是平面上垂直于等高线的直线。

参考答案：对[判断题]18、连续二素线相互相交的直线面称为柱面。

建筑制图单项选择题(285道)

建筑制图单项选择题1 . 已知圆柱切割后的主、俯视图，正确的左视图是A.B.C.D.答案：C2 . 底层平面图能反映的图示内容为A. 女儿墙B. 上人孔C. 檐沟的位置D. 剖切位置符号答案：D3 . 若一直线 H 和 W 面投影都垂直于 Y 轴，则该直线一定为A. 水平线B. 正平线C. 正垂线D. 铅垂线答案：B4 . 认真阅读楼梯二层平面图，可以知道该楼梯层间休息平台的净尺寸为A. 2000X3100B. 2000X3300C. 2100X3100D. 2100X3300 答案：A5 . 组合体的尺寸有三部分组成，分别是定位尺寸、定形尺寸和A. 细部尺寸B. 总体尺寸C. 轴线尺寸D. 标高尺寸答案：B6 . 画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，A. 5mmB. 10mmC. 15mmD. 20mm答案：B7 . 建筑材料图例中，表示矿渣材料的是C.D. 答案：D8 . 在三视图中，H 面投影和V 面投影之间关系是A. 长对正B. 宽相等C. 高平齐D. 无法确定答案：A9 . 若一直线V 和W 面投影都平行于Z 轴，则该直线一定为A. 水平线B. 正平线C. 正垂线D. 铅垂线答案：D10 . 下列常用建筑材料图例中，表示石材的是不宜小于B.B.C.答案：B11 . 如建筑区地形起伏较大，应在总平图上画出A. 定位轴线B. 指北针C. 等高线D. 标高答案：C12 . 在建筑平面图中，位于②和③轴线之间的第一根分轴线的编号应为A. 2/1B. 3/1C. 1/2D. 1/3 答案：C13 . 建筑总平面图中可以表示建筑物朝向的符号为A. 等高线B. 指北针C. 定位轴线D. 对称符号答案：B14 . 为使建筑立面图简洁大方，体现建筑立面的不同层次，用的手法是A. 比例不一B. 线条处理C. 虚实对比D. 色彩处理答案：B15 . 根据所给左侧立面图和平面图，选择正确的正立面图使其外形更清晰，常16 . 中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层的A. 窗B. 门C. 阳台D. 雨蓬和遮阳板答案：D17 . 代号GJ 是指A. 挂架B. 钢筋C. 刚架D. 构件答案：C18 . 相互平行的图例线，其净间隙或线中间隙不宜小于A. 0.13mmB. 0.15mmC. 0.18mmD. 0.20mm 答案：D19 . 根据梁的1-1 移出断面图，判断图一、图二、图三和图四中，绘制正确的断面图是A. 图一B. 图二C. 图三D. 图四答案：D20 . 能反映女儿墙的平面图是A. 底层平面图B. 楼层平面图C. 屋顶平面图D. 局部平面图答案：C21 . 以建筑立面图为施工依据的是A. 安装门窗B. 施工放线C. 安装设备D. 立面装饰及构造做法答案：D22 . A2图纸中，若图框线线宽为b，则标题栏外框线为A. bB. 0.7bC. 0.5bD. 0.25b 答案：B23 . 在标注建筑平面图的外部尺寸中，门窗洞口和洞间墙的尺寸的标注位置一般为A. 局部尺寸B. 中间的一道尺寸C. 最外的一道尺寸D. 最里面的一道尺寸答案：D24 . 建筑立面图中需要标注出的房间高度是A. 净高B. 空间高C. 层高D. 矢高答案：C25 . 在建筑施工图中，用来反映剖面图剖切位置的剖切符号应标注在A. 底层平面图B. 二层平面图C. 三层平面图D. 顶层平面图答案：A26 . 粗实线一般用于A. 可见轮廓线B. 不可见轮廓线C. 主要可见轮廓线D. 假想轮廓线答案：C27 . 若某组合体是由若干个基本体通过一个或几个面连接形成则该组合体的的，组合方式称为A. 叠加B. 切割C. 混合D. 挖除答案：A28 . 根据所给左侧立面图和平面图，选择正确的正立面图B.C.29 . 若平面平行于某一投影面，则在该投影面上的投影A. 积聚成线B. 为实形C. 为类似形D. 为相似形答案：B30 . 建筑总平面图中的风玫瑰图表示A. 风速B. 朝向C. 风力D. 风向频率答案：D31 . 求作两回转体相贯线的投影，实际上就是求作两回转体表面投影的A. 特殊点B. 不同点C. 相交点D. 共有点答案：D32 . 关于断面图例画法描述不正确的是A. 图例线应间隔均匀，疏密适度，做到图例正确，表示清楚B. 两个相同的图例相接时，图侧线宜错开或使倾斜方向相反C. 不同品种的同类材料使用同一图例时附加必要的说明D. 两个相邻的涂黑图例间应留有空隙，其净宽度不得小于1mm答案：D33 . 确定组合体中各基本形体之间相对位置的尺寸称为A. 定形尺寸B. 定位尺寸C. 定量尺寸D. 总尺寸答案：B34 . 当正多边形的边数较多或者边数为奇数时，一般采用的方法是A. 几何法B. 查表法C. 等分圆周法D. 近似等分圆周法答案：B35 . 能表达房屋平面形状和房间平面布置的图样是A. 建筑总平面图B. 底层建筑平面图C. 局部平面图D. 屋顶平面图答案：B36 . 属于投影面平行面投影特性的是A. 三直线B. 三类似框C. 一框两直线D. 两框一斜线答案：C37 . 底面为多边形，所有棱线均相交于一点的立体，称为A. 棱柱体B. 棱锥体C. 圆柱体D. 圆锥体答案：B38 . 认真阅读墙身详图，我们可以知道防火保温板应设在A. 内墙面B. 外墙面C. 内墙和外墙面D. 内墙或外墙面答案：BB. 10C. 11D. 12 答案：C40 . 在建筑总平面图中，标高数字注写到小数点以后的位数为A. 一B. 二C. 三D. 四答案：B41 . 若详图与被索引的图样在同一张图纸内，正确的详图符号是42 . 剖面图中，不适合用来做剖面剖切符号编号的是A. 阿拉伯数字B. 罗马数字C. 拉丁字母D. 希腊字母答案：D43 . 若一直线V 和W 面投影都垂直于Z 轴，则该直线一定为A. 水平线B. 正平线C. 正垂线D. 铅垂线答案：A44 . 已知A 点的坐标（20,10,5），则A 点到W 面的距离为A. 20B. 15C. 10D. 5 答案：A45 . 在三视图的三等关系中，高平齐是指侧立投影与A. 正立投影B. 水平投影C. 底面投影D. 直立投影答案：A46 . 工程上的标高投影采用的投影法是A. 斜投影B. 多面正投影C. 平行投影D. 单面正投影答案：D47 . 建筑剖面图中，为了清楚地表达建筑细部的材料及构造层次，绘常在这些部位制建筑详图。

《建筑制图与识图》综合复习题

《建筑制图与识图》测试题一、单向选择题1、建筑基本要素中，起主导作用的是A ．建筑功能B ．建筑技术C ．建筑形象D ．建筑外形 2、固定图纸宜用A ．图钉B ．胶水C ．浆糊D ．透明胶带 3、丁字尺主要用来画A ．垂直线B ．水平线C ．曲线D ．直线 4、比例尺的作用是用作A ．三角板B ．丁字尺C ．放大或缩小绘图尺寸D ．曲线板 5、曲线板用来画A ．非圆曲线B ．直线C ．水平线D ．垂直线 6、“B ”前的数字越大，表示铅芯越A ．硬B ．软C ．不影响D ．不确定 7、图幅常有A ．2种B ．3种C ．4种D ．5种 8、图幅中不能用作横式的是A ． A1B ．A2C ．A3D ．A4 9、图框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 10、标题兰外框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 11、标题兰分格线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 12、相互平行的图线，其间隙不小于A ．0.5mmB ．0.7mmC ． 1mmD ．2-3mm13、图线不得与文字、数字或符号重叠、混淆，不可避免时，应先保证清晰的是 A ．文字 B ．符号 C ．图线 D ．视具体情况定 14、工程中的汉字常采用A ．长仿宋字B ．正楷C ．草书D ．行书 15、工程图纸中汉字的高度为宽度的A ．2倍B ．2倍C ．22倍D ．21倍16、工程图纸中的数字和字母的高度不应小于A ．1mmB ．1.5mmC ．2mmD ．2.5mm 17、某图纸采用1：300比例绘制，若实际尺寸为3000mm ，则图上尺寸为 A ．10mm B ．15mm C ．20mm D ．90mm18、尺寸界线、尺寸线绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 19、尺寸起止号绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 20、尺寸起止号其倾斜方向应与尺寸界线成A ．顺时针045B ．逆时针045C ．顺时针030D ．逆时针030 21、关于尺寸线以下说法错误的是A ．用细实线绘制B ．可用图线绘制C ．与被注长度平行D ．不确定 22、标注圆球的半径尺寸时，应在尺寸前加注符号A ．SRB ．φSC ．RD ．φ 23、透视图常用A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 24、直线或平面若平行于一个投影面，则反映A ．类似形B ．积聚性C ．倾斜性D ．平行性 25、建筑工程中绘图常用的方法是A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 26、宽相等的投影面是A ．V 面和W 面B ．V 面和H 面C ．H 面和W 面D ．不确定 27、最能反映形体内部构造特征的是A ．V 面投影B ． H 面投影C ． W 面投影D ．不确定 28、若一个点的三个坐标中有一个坐标等于零，则该点的空间位置为A ．投影面上B ．投影轴上C ．坐标原点D ．空间任何位置 29、空间点到V 面的距离为点的A ．x 坐标B ．y 坐标C ． z 坐标D ．以上皆有可能 30、W 面投影反映形体的A ．上下左右B ．上下前后C ．左右前后D ．不确定 31、投影面垂直线指垂直于一个投影面，对另两个投影面A ．平行B ．垂直C ．倾斜D ．不确定 32、若平面只有一个投影积聚且倾斜于投影轴，该平面为A ．投影面平行面B ．投影面垂直面C ．一般位置平面D ．投影面倾斜面 33、求圆球表面上点的投影可用A ．素线法B ．纬圆法C ．积聚法D ．平行性 34、组合投影图识读方法常用A ．正投影法B ．斜投影法C ．“三等”关系D ．“方位”关系 35、正等轴测图轴间角和轴向缩短系数正确的是A ．1,1200===r q p B ． 1,1350===r q pC ．5.0,1,1200===q r p D ．不确定36、为了直接表达形体内部构造，减少图中虚线，工程中常用的方法是 A ．剖切 B ．投影 C ．画轴测图 D ．画立体图 37、有两个或两个以上平行剖切平面所画的剖面图为A ．全剖B ．半剖C ．局部剖D ．阶梯剖 38、常用于地面、墙面、屋面等处表示地板拼花构造做法的是A ．全剖B ．半剖39、图中A 点的空间位置为A ．y 轴上B ．投影轴上C ．x 轴上D ．z 轴上40、图中直线AB 为A ．正垂线B ．铅垂线C ．侧垂线D ．一般位置直线41、图中平面是A ．正平面B ．侧平面C ．水平面D ．一般位置平面42、坡度1：5的意思是A ．水平方向尺寸与坡长度的比值B ．斜坡高度与水平方向尺寸比值C ．斜坡高度与坡长度的比值D ．水平方向尺寸与斜坡高度比值 43、正方体长宽高均为100mm ，其斜二测沿三个轴测轴方向的尺寸分别为 A ．100mm,50mm,50mm B ．100mm,50mm,100mm C ．100mm,100mm,100mm D ．100mm,100mm,50mm 44、右图中，点A 在B 的 A ．上右前方 B ．上右后方C ．下左前方 D ．下右前方 45 A ．相同 B ．按图名处标注的比例缩小 C ．按图名处标注的比例放大 D ．视具体情况定 46、当可见线与不可见线重合时，应画成A ．虚线B ．实线C ．中点划线D ．视具体情况定 47、14号长仿宋字的字宽是A ．14mmB ．10mmC ．7mmD ．21mm 48、正等轴测图的轴向伸缩系数是A ．0.5B ．0.82C ．1.0D ．1.38 49、关于直线的投影说法错误的是A ．直线平行于投影面，正投影反映实长B ．直线垂直于投影面，正投影积聚为一点C ．直线倾斜于投影面，其投影不一定反映实长D ．直线上任一点的投影必在该直线的投影上 50、关于曲面体，下列说法错误的是A ．曲面体可以是由平面和曲面共同组成的B ．曲面体上可以只有曲面C ．曲面体上没有平面D ．圆柱、圆锥、球都是回转曲面 51、《房屋建筑制图统一标准》规定每张图样都要画出图框，图框线采用 A ．点划线 B ．中粗实线 C ．细实线 D ．粗实线 52、尺寸界限用来限定所注尺寸的范围，采用的线型为A ．细实线B ．粗实线C ．中粗实线D ．中粗短斜线 53、当空间点同时在三个投影轴上时，其坐标A ．三个坐标均为零B ．有一个为零 54、图中直线为A ．正平线B ．铅垂线C ．侧垂线D ．空间一般位置直线 55、用来作为施工放线、开挖基槽的图纸是A ．总平面图B ．建筑施工图 C56、下列幅面的图纸，2A 幅面的尺寸是A ．mm 841594⨯B ．mm 420297⨯C ．mm 297210⨯D ．mm 594420⨯ 57、下列线型中，只有一种线宽的是A ．实线B ．虚线C ．双点划线D ．折断线 58、图纸上尺寸数字的大小与所用的比例A ．有关B ．无关C ．成正比D ．成反比 59、关于正投影法，下列说法错误的是A ．投射线互相平行B ．投射线投射角度依据需要定C ．能反映形体的真实形状和大小D ．投射线假想透过形体 60、空间点如果位于投影轴上，则该点坐标为零的个数至少有 A ．两个 B ．一个 C ．三个61、图中平面为A ．侧垂面B ．正平面C ．铅垂面D ．空间一般位置平面 62、关于同坡屋面，下列说法错误的是A ．B ．C ．建筑跨度越大，屋脊就越低D ．正面投影图和侧面投影图能反映屋面坡度大小 63、图样中尺寸线的线型为A ．细实线B ．中粗实线C ．中粗虚线D ．点划线 64、下列几何体不是平面体的是A ．斜面体B ．棱台C ．圆台D ．长方体01165、定位轴线用细点划线表示，末端画细实线圆，圆直径为 A ．8mm B ．11mm C ．12mm D ．14mm 66、直线在投影面上的投影A ．一定是一个点B ．可能是一个点C ．一定是一条直线D ．可能是一个方框 67、某平面与投影面垂直，其投影A ．直线B ．点C ．类似形D ．反映实形的方框68、若图形较小时，画点划线或双点划线有困难时，可用来代替的线型是 A ．点划线 B ．虚线 C ．双点划线 D ．细实线 69、虚线与虚线相交应是A ．直线相交B ．虚线相交C ．实线相交D ．线段相交 70、画尺寸起止符号应用的线型是A ．粗实线B ．中粗线C ．细实线D ．其它图线 71、标注互相平行的尺寸线时，叙述正确的是A ．大尺寸线离图样轮廓线近B ．小尺寸线离图样轮廓线近C ．大小尺寸线离图样轮廓线一样近D ．大小尺寸线离图样轮廓线一样远 72、互相平行的直线的轴测投影A ．一定平行B ．可能平行C ．可能不平行D ．可能垂直 73、三面正投影中，下面表述正确的是A ．只要绘出V 、W 投影，利用三等关系即可画出H 面投影B ．只要绘出V 、W 投影，对照实物，利用三等关系即可画出H 面投影C ．对照实物，只要绘出V 、W 投影，才能利用三等关系画出H 面投影D ．根据投影面上的一条直线，我们可以得知，它肯定是一条直线的投影 74、施工放线的基本依据是A ．平面图B ．立面图C ．侧面图D ．剖面图 75、对于8 ＠200描述正确的是A ．直径8mm 的钢筋间距200mmB ．一级直径8mm 的钢筋间距200mmC ．一级直径8mm 的钢筋中心间距200mmD ．无所谓 76、结构施工图中，表示钢筋的线型是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 77、下列不是断面图的表达形式是A ．阶梯断面图B ．移出断面图C ．中断断面图D ．重合断面图 78、下列不属于平行投影的是A ．中心投影B ．正投影C ．斜投影D ．轴测投影 79、下列图样中，不属于建筑施工图的是A ．总平面图B ．建筑立面图C ．基础平面图D ．建筑详图 80、某直线与投影面平行，其投影A ．反映实长B ．点C ．类似形D ．方框 81、檐口线平行的两个坡面相交，其交线为A ．屋脊线B ．斜脊线C ．天沟线D ．檐口线 82、求平面体上的投影实质上是求A ．母线的投影B ．棱线的投影C ．素线的投影D ．曲线的投影 83、剖面图中被剖到的部分的轮廓线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 84、剖切位置线与剖视方向线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线85、剖面图中未被剖到但沿投射方向可以看到的部分的轮廓线所用的线条是 A ．粗实线 B ．中粗实线 C ．粗虚线 D ．中粗虚线 86、定位轴线末端圆圈所用直径为A ．8mmB ．10mmC ． 8-10mmD ．24mm 87、表示A ． 1号轴线之后附加的第一根轴线B ．1号轴线之前附加的第一根轴线C ．2号轴线之后附加的第一根轴线D ．2号轴线之前附加的第一根轴线 88、索引符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 89、索引符号所用的圆的直径是A ．8mmB ．10mmC ． 8-10mmD ．24mm 90、详图符号所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 91、详图符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 92、标高符号所用的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 93、指北针所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 94、指北针所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 95、表示A ．普通砖B ．耐火砖C ．安全网D ．多孔材料96、楼梯平面图属于A ．建筑施工图B ．结构施工图C ．设备施工图D ．楼梯详图 97、既可用纬圆法，又可用素线法求形体表面上点的是A ．棱锥B ．圆台C ．球体D ．圆柱体 98、外墙详图属于A ．结构施工图B ．建筑施工图C ．构件详图D ．结构详图99、建筑施工图中的各种图纸，是从各个不同的角度来反映同一栋建筑物的，因此各图纸之间一定A．图名 B．比例 C100A．檐口 B．楼梯 C二、简答题1、2、(1)DL(2)(3)(4) 10φ＠200(5)Y-DL3、4、5、答：基本图和详图6、7、8、9、1011121314151617、建筑平面图中，1819三、作图题2、补全第三投影3、根据形体的三面或两面投影，作出其正等轴测图。

建筑工程制图试题

建筑工程制图试题得分评卷人一、填空题（每空2分，共30分）1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后2位；其它建筑图样（平、立、剖面）中所标注的尺寸则以______为单位；标高都以_______为单位。

2、屋顶平面图是用来表达_________________________________________________________________________的图形。

3、立面图中用加粗实线表示___________，用粗实线表示_______________。

4、建筑剖面一般应标出剖切到部分的__________尺寸和____________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如_____________________________________________________________________________________等。

5、结构施工图主要表达结构设计的内容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

6、钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。

填空题(每空1分，共10分)1.点的标高投影是用点的H投影加注_________的方法来表示的。

2.在钢筋混凝土结构施工图中，代号○表示_________级钢。

3.平面的W投影反映平面图形的实形，该平面为_________。

4.公路路线工程图包括路线平面图、_________和路基横断面图。

5.在正二测中，用简化系数时，深度方向的轴向变形系数为_________。

6.轴测图或_____________不能直接反映物体的形状尺寸，在工程上只作辅助图样。

建筑制图单项选择题(3)

制图选择题3 41 . 若详图与被索引的图样在同一张图纸内，正确的详图符号是 A.
B.
C.
D.
答案：D
42 . 剖面图中，不适合用来做剖面剖切符号编号的是 A.阿拉伯数字 B.罗马数字 C.拉丁字母 D.希腊字母答案：D
43 . 若一直线V和W面投影都垂直于Z轴，则该直线一定为 A.水平线 B.正平线 C.正垂线 D.铅垂线答案：A
47 . 建筑剖面图中，为了清楚地表达建筑细部的材料及构造层次，常在这些部位绘制建筑详图。一般推荐详图的比例应大于 A.1：50 B.1：60 C.1：100 D. 1：200 答案：A
48 . A4图纸的长边尺寸为 A.210mm B.279mm C.297mm D. 420mm
答案：C
49 . 如果五层至二十五层平面布置都一样，则 A.每层平面图都必须画 B.必须画五层和二十五层平面图 C.只需画一个标准层平面图 D.只需画五层和二十五层和中间层平面图答案：C
50 . 识读1-1剖面图，该房屋地上部分的总高度为
A.19.1m B.18.5m C.15.3m D.14.4m 答案：A
51 . 建筑剖面图中，一般沿外墙注三道尺寸，中间一道是 A.总高尺寸 B.层高尺寸 C.室内的局部高度
D.门和窗洞及洞间墙的高度尺寸答案：B
52 . 房屋立面图中注出的标高应为 A. 绝对标高 B.黄海高程 C.结构标高 D.相对标高答案：D
59 . 结构施工图的图纸中，位于图纸之首的是 A. 基础平面图 B. 结构设计说明书 C.屋顶结构布置图 D.楼层结构平面布置图答案：B
60 . 绘制建筑整体效果图的投影法是 A.斜投影 B.中心投影 C.平行投影
D.单面正投影答案：B

建筑制图机考试题及答案

建筑制图机考试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图称为（）。

A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 在建筑制图中，下列哪个符号表示门（）。

A. ∥B. ⊥C. ∩D. ∪答案：A3. 建筑制图中，比例尺的作用是（）。

A. 表示建筑物的实际大小B. 表示建筑物的相对大小C. 表示建筑物的尺寸D. 表示建筑物的面积答案：B4. 建筑制图中，下列哪个符号表示窗户（）。

A. ∥B. ⊥C. ∩D. ∪答案：D5. 在建筑制图中，下列哪个符号表示墙（）。

A. ∥B. ⊥C. ∩D. ∪答案：A6. 建筑制图中，下列哪个符号表示楼梯（）。

A. ∥B. ⊥C. ∩D. ∪答案：B7. 在建筑制图中，下列哪个符号表示柱子（）。

A. ∥C. ∩D. ∪答案：C8. 建筑制图中，下列哪个符号表示梁（）。

A. ∥B. ⊥C. ∩D. ∪答案：D9. 在建筑制图中，下列哪个符号表示屋顶（）。

A. ∥B. ⊥C. ∩答案：A10. 建筑制图中，下列哪个符号表示基础（）。

A. ∥B. ⊥C. ∩D. ∪答案：B二、多项选择题（每题3分，共15分）11. 建筑制图中，下列哪些图是建筑施工图的组成部分（）。

A. 平面图B. 立面图C. 剖面图E. 施工说明答案：ABCDE12. 建筑制图中，下列哪些符号表示建筑物的结构元素（）。

A. ∥B. ⊥C. ∩D. ∪E. ∇答案：ABCD13. 建筑制图中，下列哪些比例尺是常用的（）。

A. 1:100B. 1:50C. 1:200E. 1:1000答案：ABCDE14. 建筑制图中，下列哪些图是建筑详图的组成部分（）。

A. 门窗详图B. 楼梯详图C. 基础详图D. 屋顶详图E. 梁柱详图答案：ABCDE15. 建筑制图中，下列哪些符号表示建筑物的装饰元素（）。

A. ∥B. ⊥C. ∩D. ∪E. ∇答案：DE三、判断题（每题2分，共20分）16. 建筑制图中，平面图是用来表示建筑物的水平剖面。

建筑制图基础习题

您的位置：考核练习 >> 在线答题结果建筑制图基本知识测试一、单项选择题1、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）（分数：1分）A. 400B. 2000C. 10000D. 200标准答案是：C2、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( ) （分数：1分）841ξA. 594297ξB. 210594ξC. 420420ξD. 297标准答案是：C。

3、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( ) （分数：1分）A. 100B. 1000C. 50D. 20标准答案是：C。

4、粗线、中粗线和细线的宽度比率为：( ) （分数：1分）A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1标准答案是：D。

5、工程上常用的图示方法中使用最广泛的是那一种( ) （分数：1分）A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法标准答案是：A。

6、多面正投影法的优点是：( ) （分数：1分）A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好标准答案是：D。

7、三面投影图中水平投影反映形体的： ( ) （分数：1分）A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系标准答案是：B。

8、如果A点在W投影面上，则：( ) （分数：1分）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0标准答案是：A。

9、重影点是指空间点在某一投影面上的投影重合，即这两个点的空间x、y、z坐标中有（）个相等。

（分数：1分）A. 0B. 1C. 2D. 3标准答案是：C。

10、某直线的H面投影反映实长，该直线为( )。

（分数：1分）A. 水平线B. 侧平线C. 正平线D. 铅垂线标准答案是：A。
