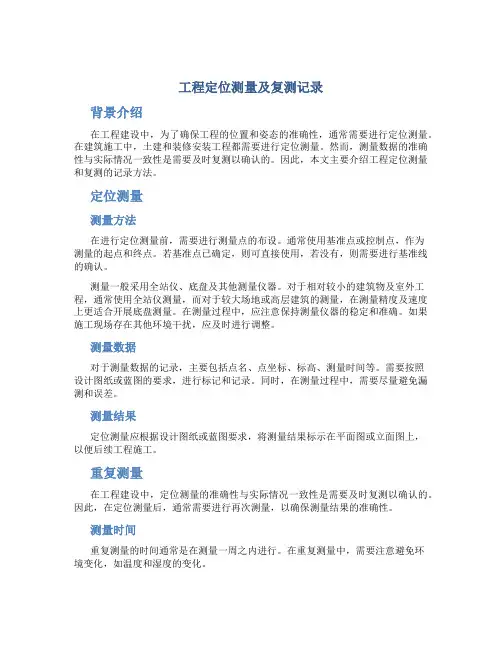

工程定位测量及复测记录背景介绍在工程建设中，为了确保工程的位置和姿态的准确性，通常需要进行定位测量。
在建筑施工中，土建和装修安装工程都需要进行定位测量。
然而，测量数据的准确性与实际情况一致性是需要及时复测以确认的。
因此，本文主要介绍工程定位测量和复测的记录方法。
定位测量测量方法在进行定位测量前，需要进行测量点的布设。
通常使用基准点或控制点，作为测量的起点和终点。
若基准点已确定，则可直接使用，若没有，则需要进行基准线的确认。
测量一般采用全站仪、底盘及其他测量仪器。
对于相对较小的建筑物及室外工程，通常使用全站仪测量，而对于较大场地或高层建筑的测量，在测量精度及速度上更适合开展底盘测量。
在测量过程中，应注意保持测量仪器的稳定和准确。
如果施工现场存在其他环境干扰，应及时进行调整。
测量数据对于测量数据的记录，主要包括点名、点坐标、标高、测量时间等。
需要按照设计图纸或蓝图的要求，进行标记和记录。
同时，在测量过程中，需要尽量避免漏测和误差。
测量结果定位测量应根据设计图纸或蓝图要求，将测量结果标示在平面图或立面图上，以便后续工程施工。
重复测量在工程建设中，定位测量的准确性与实际情况一致性是需要及时复测以确认的。
因此，在定位测量后，通常需要进行再次测量，以确保测量结果的准确性。
测量时间重复测量的时间通常是在测量一周之内进行。
在重复测量中，需要注意避免环境变化，如温度和湿度的变化。
测量数据针对定位测量中的各项数据，坐标、标高、测量时间等，重复测量应采用相同的测量方法和测量仪器。
测量结果的差值不能超过规定允许范围。
测量结果重复测量的数据结果应与定位测量的数据结果进行对比，如果数据结果相符，则表明测量的结果是正确的；如果不同，则需要进行重新测量或修改。
对于测量结果的记录，需要进行相应的标注和记录，以便后续操作。
在工程建设中，定位测量和重复测量是非常重要的工作。
通过对定位测量和重复测量的方法和数据进行记录与对比，能够保证工程的稳定性和工程质量的保证。
4.5施工记录
4.5.2.2给水排水及采暖工程隐蔽工程检查记录 1．隐检要求
建筑给水排水及采暖工程隐蔽工程检查应符合以下要求。
(1)直埋于地下或结构中，暗敷设于沟槽、管井、不进入吊顶内的给 水、排水、雨水、采暖、
消防管道和相关设备，以及有防水要求的套管：检查管材、管件、阀 门、设备的材质与型号、安装位置、标高、坡度；防水套管的定位及 尺寸；管道连接做法及质量；附件使用，支架固定，以及是否已按照 设计要求及施工规范规定完成强度严密性、冲洗等试验。
4.5.2.3 建筑电气工程隐蔽工程检查记录 1．建筑电气工程隐检内容
建筑电气丁程隐检内容主要包括：
(1)埋于结构内的各种电线导管：检查导管的品种、规格、位置、弯 扁度、弯曲半径、连接、跨接地线、防腐、管盒固定、管口处理、敷 设情况、保护层、需焊接部位的焊接质量等。 (2)利用结构钢筋做的避雷引下线：检查轴线位置、钢筋数量、规格、 搭接长度、焊接质量、接地极、避雷网、均压环等连接点的焊接情况。 (3)等电位及均压环暗埋：检查使用材料的品种、规格、安装位置、 连接办法、连接质量、保护层厚度等。 (4)接地极装置埋设：检查接地极的位置、间距、数量、材质、埋深、 接地极的连接方法、连接质量、防腐情况等。 (5)金属门窗、幕墙及避雷引下线的连接：检查连接材料的品种、规 格、连接位置和数量、连接方法和质量等。
(7)钢结构焊缝隐检记录。钢结构焊缝隐检记录中隐检依据、主要材料 名称及规格／型号应准确，尤其对设计变更、洽商等容易遗漏的资料 应填写完全。隐检内容应填写规范，隐检各项内容是否符合要求要表 述清楚，必须符合各种规程规范的要求。检查意见应明确，复查结论 表述清楚。 钢结构焊缝隐检记录样式及填写范例见表4-53.
工程施工测量(复测)记录
工程施工测量（复测）记录
编号：xxx-A16-00TJ-003 工程名称
xx 扩建工程 示意图： 1、9#点、10#点为业主给出的坐标及高程控制点； 2、将全站仪置于9#点作为基准点，10#点架设棱镜；点击数据采集，输入设站点坐标A=206.047,B=824.897;点击下一步输入定向点10#点A=288.414,B=788.572,仪器瞄准棱镜点击测量输入脱泥间控制点A 坐标A=277.95,B=868.65将棱镜架设到此点大概位置，仪器瞄准棱镜
反复调整棱镜定出该点，误差2mm,依此方法得出B 点坐标A=287.17,B=861.04；C 点坐标A=277.62,B=849.47; D 点坐标A=269.18,B=857.11 ；完成脱泥间方格网控制点布置。
图纸编号
xx-SH-Z0101-01 施测部位
xxx 间 仪器型号
及编号
RTS112SL/ 117752 室外温度
3~-5℃ 施测日期
20xx 年xx 月xx 日 引测控制点
坐标
9#点（A=206.047，B=842.897) 10#点（A=288.414，B=788.572) 引测水准点
标高 9#点168.833 10#点169.579
复
测
意
见
专业监理工程师 测量负责人 复测人 施测人。
工程定位测量及复测记录
工程定位测量及复测记录本记录书主要对工程的定位测量及复测进行了详细的描述和记录。
下面将分为以下几个部分：工程背景、测量方法、测量装备和测量结果。
一、工程背景该工程高层建筑工程，地理位置位于市中心区域。
为了确保工程施工的准确性和安全性，需要进行工程定位测量，以确定建筑物地基的准确位置。
二、测量方法1.采用全站仪进行测量。
全站仪是一种精密的测量仪器，可以同时测量水平方向和垂直方向的角度和距离，并具有高度自动化和精确度高的特点。
2.测量人员先在场地中选择标志物，然后通过全站仪测量标志物的坐标和高程。
3.根据标志物的坐标和高程，确定建筑物地基的准确位置，并进行标记。
4.在地基标记后，对之前测量的结果进行复测，以确保测量的准确性和可靠性。
三、测量装备1.全站仪：型号为XXX，具有精确测量和自动化控制功能。
2.测量杆：用于支撑全站仪，以保证测量的稳定性和准确性。
3.标志物：选择一种明显的标志物，方便进行后续的测量和复测。
四、测量结果在测量过程中，我们首先选择了一座旁边的建筑物作为标志物，然后使用全站仪进行测量。
测量结果显示，该标志物的坐标为（X1，Y1，Z1）。
根据测量结果，我们确定了建筑物地基的准确位置，并进行了标记。
接下来，我们对之前的测量结果进行了复测。
复测结果显示，标志物的坐标为（X2，Y2，Z2）。
与初始测量结果进行对比，发现两组结果非常接近，差异很小。
因此，可以确定测量的准确性和精度。
经过定位测量和复测，我们确定了该建筑物的地基位置，并保证了工程施工的准确性和安全性。
总结：本工程定位测量及复测记录对高层建筑工程进行了详细测量，并确认了建筑物地基的准确位置。
通过测量和复测的结果对比，验证了测量的准确性和精度。
这为后续的工程施工提供了重要的数据支持，确保了工程的质量和安全。
“工程定位测量记录 ”填写说明
工程定位测量记录定位抄测示意图：
“工程定位测量记录”填写说明
1、工程名称与施工图纸一致
2、委托单位：建设单位或总承包单位总称
3、图纸编号：总平面图、首层建筑图等。
4、坐标依据、高程依据为当地规划部门提供
5、允许误差符合《工程测量规范》GB50026 的规定
6、使用仪器为仪器名称及型号
7、仪器效验日期为仪器检定时间
8、定位抄测示意图：坐标、高程依据要标出引出位置，并标出它与建筑物的关系；特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸，并注明± 0.000 标高的绝对高程。
将建筑物平面位置线、重要控制轴线、尺寸及指北针方
向、±0.000标高的绝对高程、现场标准水准点、坐标点、红线桩、周边原有建
筑物、道路等采用适当比例绘制在此图内。
9、相关要求：
边长相对中误差1/15000，测角中误差±15〞按《工程测量规范》
GB/50026-2007 中8.3.2 条；
建筑物施工平面控制网，应根据建筑物的分布、结构、高度、基础埋深和机械设备传动的连接方式、生产工艺的连续程度,分别布设一级或二级控制网，其
主要技术要求，应符合下表的规定
建筑物控制网的主要技术要求
7″
15 ″
1、测角最大中误差2〞是现场实际误差值。

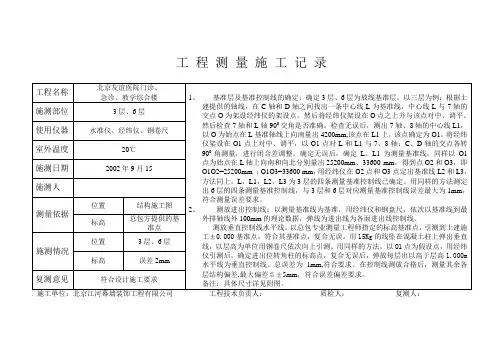

工 程 测 量 记 录 及 复 测
