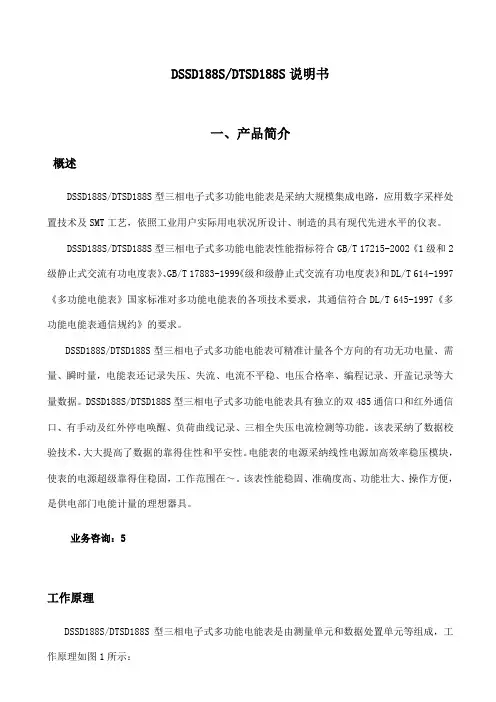

DSSDSDTSDS三相电子式多功能电能表说明书
DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。
DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。
DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。
该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。
电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。
该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。
业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。
由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。
金华德创 DTSD342-9D 9Z 系列 三相电子式多功能电能表 使用说明书
DTSD342-9D/9Z系列三相电子式多功能电能表使用说明书（V2.2）1.1产品简介 (1)1.2产品特点 (1)1.3产品型号和功能对照表 (1)2技术指标 (2)3功能介绍 (3)3.1参数测量功能 (3)3.2电能计量功能 (5)3.3需量测量功能 (5)3.4结算功能 (6)3.5分时功能 (6)3.6事件记录功能 (6)3.7冻结功能 (7)3.8越限报警功能 (7)3.9显示与按键功能 (9)3.10通信功能 (9)3.11变送功能 (9)3.12权限与安全管理 (12)3.13数字输入和输出接口 (13)3.13.1电量脉冲输出 (13)3.13.2开关量输入接口 (13)3.13.3继电器输出接口 (13)4安装与接线 (14)4.1外型及安装尺寸（单位：mm） (14)4.2安装注意事项 (14)4.3端子说明 (15)4.3.1仪表背面接线端子图 (15)4.3.2接线端子说明 (15)4.4接线图 (16)5操作与显示 (17)5.1显示信息说明 (17)5.2循环显示说明 (19)5.2.1循环显示模式下按键功能介绍 (19)5.2.2循显状态下的锁屏功能 (19)5.2.3循显参数 (19)5.2.4循环显示数据 (19)5.3按键显示说明 (21)5.3.1按键翻屏显示模式下按键功能介绍 (21)5.3.2按键显示数据项介绍 (21)5.3.3按键翻屏操作示例 (22)5.3.4按键设置参数说明 (27)6通信 (29)6.2MODBUS-RTU通信协议 (31)6.2.1协议概述 (31)6.2.2命令帧格式详解 (32)6.2.3Modbus-TCP协议（选配以太网功能）应用层功能详解 (34)7产品中有害物料的名称及含量 (36)8使用和维护 (36)9质保条款 (36)附录 A 常见问题处理方法 (38)附录 B MODBUS协议寄存器地址列表 (40)B.1 常规设置参数列表 (40)B.2 继电器和报警设置参数列表 (40)B.3 变送输出设置参数列表 (41)B.4 其它设置参数列表 (41)B.5 电压、电流、有无功及视在功率数据（4字节，二次侧）列表 (42)B.6 电压、电流、有无功及视在功率数据（4字节浮点型，一次侧）列表 (43)B.7 电压、电流、功率、功率因数和频率等瞬时量数据(2字节，二次侧)列表 .. 45 B.8 电能数据（二次侧）列表 (47)B.9 电能数据（浮点型，一次侧）列表 (49)B.10 数据块抄 (50)B.11 最大需量参数列表 (51)B.12 极值数据（二次侧）列表 (53)B.13 事件记录 (54)1概述1.1产品简介DTSD342-9D/9Z系列三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。
三相电子式多功能电能表(导轨式)
三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。
二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。
DS(T)SD99A1型三相多功能电能表说明书
5. 安装及接线 .......................................................................................................................................................... 6
2. 功能特点 .............................................................................................................................................................. 1
正常工作电压 扩展工作电压 每相电压线路功耗 每相电流线路功耗(Ib<10A) 每相电流线路功耗(Ib≥10A) 时钟电池电压 可更换电池电压 0.9Un～1.1Un 0.8Un～1.15Un ≤ 1.5W 和 6VA ＜0.2VA ＜0.4VA 3.6VDC 6VDC
约 2.4kg
费率工作参数
通讯功能 1）电表具有 RS485 接口、红外通讯接口，PC 机或掌上电脑可同时通过这两个通讯接口与电表进行通讯， 真正实现多方通讯互不干扰； 2）RS485 接口与电表内部实行电气隔离，并设计有防雷击电路； 3）通讯规约参照 DL/T 645-2007 及其备案。
输出功能 1）具有有、无功测试脉冲输出； 2）具有多功能输出功能，可实现 1Hz 时钟、需量周期更替信号、时段切换信号输出功能。 3）具有事件类异常、故障类异常报警输出功能。
7. 售后服务 .............................................................................................................................................................. 8
DTSD79-BF三相多功能电能表说明书(电子版)
时钟准确度(日误差) 电池容量 停电后数据保存时间
l 气候条件
正常工作温度 极限工作温度 存贮和运输温度 存储和工作湿度
0.9Un～1.1Un 0.75Un～1.15Un ≤2W 和 5VA ＜1VA 3.6VDC 6.0VDC
≤0.5S ≥1000mAh ≥10 年(用新电池)
-20℃～+50℃ -30℃～+60℃ -40℃～+70℃ ≤85%
Ua Ub Uc 分别代表 Ua、Ub、Uc。失压时闪烁显示；断电后符号消失
注：在三相三线表中，手册里提到的 B 相电压是指 Uac 电压。
分别指示当前正在计量的电能及电能方向
—
表示当前数据为负数
尖峰平谷 查询当前时间(80 及 80.01 项)时，闪烁显示代表当前电表运行的费率
显示序号
2.3 电表的安装及接线
Ö Ö Ö Ö Ö Ñ Ö Ñ Ö Ö Ö Ö Ö Ñ Ö
Ö
Ñ Ö Ö p p p p p p p Ö p Ö Ö
DTSD79-BF3 DSSD79-BF3
Ö Ö Ö Ö Ö Ñ Ö Ö Ö Ö Ö Ö Ö Ö Ö
Ö
p Ö Ö p p p p p Ö Ö Ö p Ö Ö
DTSD79-BF4 DSSD79-BF4
产品简介
3
1.3 技术指标
l 规格型号与脉冲常数对照表
型号
测试脉冲常数 远动脉冲常数 类 别 参比电压 Un 额定电流 In
（imp/kWh 或 imp/kvarh）
DSSD79-BF 三相三线 3×100V 3×1.5(6)A
1600
6400
3×57.7/100V 3×1.5(6)A
DTSD和DSSD型三相多功能电能表说明书
DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介3概述3工作原理3功能总览表4技术指标52 基本功能：7电能计量7最大需量测量8费率和时段9实时量测量10事件记录10冻结功能21负荷记录22显示23安全保护23信号输出24通讯功能24停电抄表24 3 液晶显示说明24显示界面25显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。
它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。
它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。
适用于各电厂、变电站、计量关口和企事业单位。
工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。
在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
三相多功能电度表说明书(IIIA)
科技共分享诚信恒久远Shar i ng Sci ence J oi nt l y Keepi ng Fai t h For everD SSD25、D TSD25电子式三相多功能电能表产品使用说明书1、概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功和无功电能，并依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指针符合GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》和GB/T 17215-1998《1级和2级静止式交流有功电度表》国家标准对多功能电度表的各项技术要求，其通讯符合DL/T645-1997《多菜单通讯规约的要求》。
本系列产品具有四种费率、12个时段、4套日时区、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口以及脉冲输出等功能，是适应电能管理现代化的理想计量器具。
2、工作原理3、规格型号（见表1）表14、技术指标4．1仪表常数DTSD25 1600imp/kW·h 1600imp/kvar·hDSSD25 1600imp/kW·h 1600imp/kvar·h4．2基本误差（见表2）平衡负载时基本误差极限表24．3起动在额定电压、参比频率及COSφ=1.0(或SINφ=1.0的条件下，负载电流为0.003Ib(0.5级)、0.004Ib(1.0级)、0.005Ib(2.0级))电能表应能连续计量电能。
4．4潜动电压回路加额定电压115%，电流回路断开无电流应没有电能脉冲输出。
4．5费率工作参数时钟准确度：日误差≤0.5s（23℃）电池容量：≥1000mAh停电后数据保存时间：≥10年（用新电池时）停电换电池数据保存时间：≥1h4．6电气参数正常工作电压：0.8～1.2额定电压绝缘电压：≥2000VAC电压回路功耗：≤2W和10VA停电后电池功耗：≤10μA停电抄表电源电压：6.0VDC4．7气候条件正常工作温度：-20℃～+55℃极限工作温度：-25℃～+70℃存储和运输温度：-25℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
DSSD51(DTSD51)三相多功能表
DSSD51/DTSD51 F×型三相电子式多功能电能表
用户手册
2.1 外形图
二、外形说明及安装
规格型号 液晶屏
R 三相四线 DTSD51
F4
3×122000VV 3×1.5(6)A 50Hz
粤制00000149号 DL/T 614-1997
三相电子式多功能电能表 2002
上盖板
0.5 1600imp/kWh
红外唤醒功能
远动输出
跳闸信号输出
报警输出
1Hz 时钟输出
DTSD51F4 DSSD51F4
DSSD51/DTSD51 F×型三相电子式多功能电能表
用户手册
3
1.3 技术指标
准确度等级 有功 0.5S 0.5 1.0 无功 2.0
参比电压 3×220/380V 3×57.7/100V (三相四线)
三、基本功能 3.1 电能计量功能……………………………………………………………………………………….8 3.2 最大需量记录功能………………………………………………………………………………….9 3.3 复费率功能………………………………………………………………………………………….9 3.4 失压记录功能……………………………………………………………………………………….10 3.5 失流记录功能……………………………………………………………………………………….10 3.6 电压合格率记录功能……………………………………………………………………………….11 3.7 电能冻结功能……………………………………………………………………………………….12 3.8 电表数据轮显功能………………………………………………………………………………….12 3.9 停电、来电记录功能……………………………………………………………………………….13 3.10 编程、需量清零、广播校时记录功能…………………………………………………………….13 3.11 报警功能…………………………………………………………………………………………….14 3.12 编程功能…………………………………………………………………………………………….15 3.13 其他功能…………………………………………………………………………………………….16
电能表_电度表DTSD342-9X使用说明书
DTSD342-9X 三相多功能电能表说明书1概述1.1 产品简介DTSD342(配置号为9X)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。
本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
DTSD342(配置号为9X)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。
2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下： （1）各相电压值及平均电压值。
（2）各线电压值及平均线电压值。
（3）各相电流值、平均电流值以及零线电流值。
（4）总和各分相有功功率、无功功率、视在功率。
（5）各分相电压和电流的相角值。
（6）总和各分相的功率因数值。
DTSF1352(DTSD1352)三相电子式(多功能)电能表
0016H
当前反向有功尖电能
0018H
当前反向有功峰电能
001AH
当前反向有功平电能
001CH
当前反向有功谷电能
001EH
当前总无功电能
0020H
当前总无功尖电能
0022H
当前总无功峰电能
0024H
当前总无功平电能
0026H
当前总无功谷电能
起始地址
数据项名称
0000H
当前总有功电能
0002H
当前总有功尖电能
0004H
当前总有功峰电能
0006H
当前总有功平电能
0008H
当前总有功谷电能
000AH
当前正向总有功电能
000CH
当前正向有功尖电能
000EH
当前正向有功峰电能
0010H
当前正向有功平电能
0012H
当前正向有功谷电能
0014H
当前反向总有功电能
1.5(6)A, 5(20)A, 10(40)A, 20(80)A
电流输入
起动电流
0.004Ib
功耗
<1VA (最大电流)
符合标准
GB/T17215-2002
测量性能
GB/T17215.211-2006 GB/T15284-2002
测量精度
1.0 级(DTSF1352)、0.5S 级(DTSD1352)
■
电量测量
U、I P、Q、S、PF、F
■
■
■
LCD 显示
8 位段式 LCD 显示
■
■
按键编程
4 按键可编程通输出
有功脉冲输出、时钟脉冲输出
■
■
无功脉冲输出
DT(S)SD318型电子式多功能电能表
◆ 诊断记录
检测系统中的错误，并提供检测错误的辅助信息。当电表上电时或用户启动测试时，电 表进行自检测试。
◆ 报警类型及条件 � 晶振故障
外部晶振故障
� 电压容差
测试每相输入电压以确定是否在设置的 Vmax 和 Vmin 之间。Vmax 和 Vmin 设置为 额定值的百分数 Vn。当测量值高于 Vmax 或低于 Vmin 超过 1 分钟，将产生报警并 计时。
果选择滑差式需量计量方法，需量周期应为滑差时间的整数倍 5 倍及以上。 � 最大需量除在抄表结算日自动清零外，还可以手动按键清零和通讯清零，同时具有
防非授权人操作的措施。
◆ 费率和时段
� 具有日历、计时和闰年自动切换功能。日历和时间的改变具有防止非授权人操作的 措施。
� 具有可编程的时区数（不超过 4 个 ）。 � 具有可设的最多 12 个日时段和最多 8 种费率。 � 具有可编程的最多 12×6 个日时段表。 � 最多可设定 16 种公共假日及对应的日时段号。 � 可设定周休日及对应的日时段号。
CPU 通过看门狗定时器检测不期望的锁定条件。软件
计算机看门狗
7
每秒钟复位一次。如果该事件未出现，将复位电表。
复位
当用户初试化复位时，也将出现该事件。
当 CPU 时钟以任何原因复位，则 CPU 复位以便更正
8
时钟丢失复位
该故障
9
未知复位
CPU 由于一些未知原因而复位
10
自诊断错误
相关信息在‘系统状态字’中
◆ 通讯
具有红外通讯，双路 RS485 通讯（其中一路可以配置为 RS232 接口。
DT（S）SD318 型三相电子式多功能电能表
◆ 电能质量监控
DSSD22 DTSD22 型 电子式三相多功能电能表 使用说明书
DSSD22/DTSD22型电子式三相多功能电能表使用说明书年月日编制：＿＿＿＿＿审核：＿＿＿＿＿批准：＿＿＿＿＿一．产品简介1.1概述DTSD22/DSSD22型电子式三相多功能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
该表性能指标符合GB/T17215–2002《1级和2级静止式交流有功电能表》、GB/T 17883–1999《0.2S级和0.5S级静止式交流有功电度表》国家标准和DL/T614–1997《多功能电能表》标准对多功能电能表的各项技术要求，其通信符合DL/T645–1997《多功能表通信规约》的要求。
该表能计量各个方向的有功、无功电量及需量，并具有双485通讯、手动及红外停电唤醒等功能，它性能稳定、准确度高、操作方便。
1.2技术指标●规格型号与脉冲常数对照表型号类别参比电压Un(V)额定电流In(A)有功脉冲常数(imp/kWh)无功脉冲常数(imp/kvarh)DT(S)SD22三相三线3×1003×1.5(6)1280012800DT(S)SD22三相四线3×57.7/1003×1.5(6)1280012800 3×220/3803×1.5(6)640064003×5(10)160016003×5(20)160016003×10(40)800800●准确度等级有功0.5级 1.0级无功2.0级●额定频率50Hz●起动电流有功0.001In(0.5级)0.002In(1.0级)无功0.003In(2.0级)●潜动具有防潜动逻辑设计●外型尺寸293mm⨯175mm⨯80mm（大表尾）、263mm⨯175mm⨯80mm（小表尾）●重量约2.4kg●电气参数正常工作电压0.8Un～1.1Un极限工作电压0.75Un～1.2Un电压线路功耗≤2W和5VA电流线路功耗＜1VA数据备份电池电压 3.6VDC停电抄表电池电压 6.0VDC●费率工作参数时钟准确度(日误差)≤0.5S电池容量≥1000mAh停电后数据保存时间≥10年(用新电池)●气候条件正常工作温度-20℃～+50℃极限工作温度-30℃～+60℃存贮和运输温度-40℃～+70℃存储和工作湿度≤85%技术参数1.3工作原理多功能电能表是由测量单元和数据处理单元等组成，除计量有功、无功电能外，还具有分时、测量需量等两种以上功能，并能显示、存储和输出数据的电能表。
DTSD342-7N三相电子式多功能电表说明书
DTSD342-7N说明书•概述1.1 产品简介DTSD342(配置号为7N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、LED显示和网络通信功能于一体的电力仪表。
本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
DSSD332/DTSD342 (配置号为7N)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU业务咨询电话：0731-1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用3行LED显示屏，显示直观清晰，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。
2 技术指标产品型号：DTSD342-7N3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。
（2）各线电压值及平均线电压值。
（3）各相电流值、平均电流值以及零线电流值。
（4）总和各分相有功功率、无功功率、视在功率。
（5）各分相电压和电流的相角值。
（6）总和各分相的功率因数值。
（7）电网频率，测量范围为45~65Hz。
长沙威胜牌三相电子式多功能电能表使用说明
DSSD331/DTSD341-3型三相电子式多功能电能表DTSD341／DSSD331－3型三相电子式多功能电能表使用说明书长沙威胜电子有限公司目录1 综合介绍 (1)1.1概述 (1)1.2 工作原理简述 (1)1.3技术参数 (1)1.3.1 主要技术参数 (1)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (2)2 仪表主要功能...................... . (2)2.1分时计量 (2)2.2最大需量 (3)2.3 按月统计电量................................................... . (3)2.4测量功能 (3)2.5监控功能记录 (3)2.6 脉冲输出与通信接口 (4)2.7负荷曲线记录功能 (4)2.8 数据通信协议可选 (5)3 代码和符号说明 (5)3.1面板说明（见图2、图3） (5)3.2液晶显示符号说明 (6)3.3 代码说明 (6)3.4显示内容图例 (7)3.5 显示内容说明 (8)4 使用方法…………… …...…………………………….………………. ..11DTSD341／DSSD331－3型三相电子式多功能电能表使用说明书长沙威胜电子有限公司4.1 安装 (11)4.2 电表显示 (11)4.3 电量结算和最大需量 (12)4.4 电表清零、设置参数、对时及设置通信地址 (12)4.5 电池更换............................................................... (12)5 外形及接线 (13)6使用注意事项 (15)7 运输贮存 (15)8 保修期限………………………………………………………………….151 综合介绍1.1 概述DTSD341-3、DSSD331-3型三相电子式多功能电能表是长沙威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NS-DSSD/DTSD
型三相电子式多功能电能表
产品简介
保定市新思达电气科技有限公司
1 概述
1.1 产品特点及用途
NS-DSSD/DTSD型三相电子式多功能电能表是采用先进的电能计量专用芯片，将有功、无功计量与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制造的具有国际先进水平的电能仪表。
本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的最大需量。
具有4个费率、10个时段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电能脉冲输出、时钟信号输出等功能。
本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理，尤其适合于用电改造对用户提出的多费率、有无功计量的要求。
1.2 产品标准
其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流无功电度表》国家标准和GB/T 17215.301-2007《多功能电能表》标准中的各项技术要求。
通讯规约符合DL/T 645-1997《多功能电能表通信规约》和用户要求的特殊规约。
1.3 规格型号
1.4 系列产品功能列表
DSSD/DTSD型三相电子式多功能电能表可按用户不同需求配置不同的功能(见下表)，例如可作为有无功组合表、有功复费率、简易多功能、多功能等使用。
具体通过不同的硬件配置和产品版本号来实现。
2
(●代表：具有此项功能；○代表：可选功能)
停电红外唤醒功能●
2.1 工作原理
图1 工作原理图
电流信号Ia、Ib、Ic经过电流互感器，电压信号Ua、Ub、Uc经过电阻分压分别送入AD计量芯片，通过计量芯片得到有功、无功、电压、电流原始数据。
然后微处理器按特定的算法对原始数据进行转换、补偿算出电能、需量、功率等数据。
同时微处理器根据设定的时区、时段、费率实现多费率计量。
微处理器将最终处理的数据送存储器保存，并可通过LCD显示器进行显示。
有功和无功电能脉冲可以通过发光二极管或测试脉冲输出。
所有电表内部的数据都可以使用掌机或PC后台通过RS485和红外接口进行读取。
2.2 外形图
图2 电能表外形图
3 技术指标
电气参数
4
正常工作电压0.9Un～1.1Un
极限工作电压0.8Un～1.15Un
电压线路功耗≤2W和5VA
电流线路功耗≤1VA
数据备份电池 3.6V ≥1200mAh
工作参数
时钟准确度(日误差) ≤0.5s(23℃)
电池容量≥1200mAh
停电后数据保存时间≥10年(用新电池)
费率数 4
时段数10
计数范围(0～999999.99)kWh,(0～999999.99)kvarh
显示液晶，背光可选
气候条件
正常工作温度-10℃～+45℃
极限工作温度 -30℃～+55℃
储存和运输温度-30℃～+70℃
储存和工作湿度≤85%
其它
外型尺寸267.6mm170.7mm73mm
重量约1.6kg
4 安装和接线
4.1电表安装
电能表在出厂前经检验合格后加铅封。
在安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封或贮存期过久的电能表，应重新检验合格后，方可安装使用。
电能表安装在室内通风干燥的地方，用三个螺钉固定，按图3所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用电表箱保护。
图3 电能表安装尺寸图。
