电缆工井及排管敷设施工注意事项
电缆排管施工方案
电缆排管施工方案1. 引言电缆排管施工方案用于指导电缆敷设和排管安装的过程，确保电缆系统的可靠性和安全性。
本文档将介绍电缆排管施工的步骤和注意事项。
2. 施工准备在电缆排管施工开始之前，需要进行以下准备工作：•确定施工范围和工期。
•分析设计图纸，了解电缆敷设的路径和要求。
•准备必要的施工工具和设备，如电缆剥皮刀、电缆夹具、电缆槽等。
3. 电缆敷设3.1 准备工作在开始电缆敷设之前，需要进行以下准备工作：•清理敷设路径，去除杂物和障碍物，确保通道畅通。
•根据设计要求，设置和标记电缆敷设的路径和出口。
3.2 敷设步骤1.将电缆从起点处引入敷设路径，注意避免电缆扭结和损坏。
2.根据设计要求和安全标准，确定电缆的弯曲半径，并确保在敷设过程中不超过规定范围。
3.使用电缆夹具和电缆槽等工具，将电缆固定在敷设路径上，确保电缆位置稳固。
4.在必要的弯曲处，使用合适的弯头和弯管来保护电缆。
4. 排管安装4.1 准备工作在开始排管安装之前，需要进行以下准备工作：•根据电缆敷设的路径和设计要求，选择合适的排管材料和尺寸。
•制定排管安装计划，确定排管的布置和连接方式。
•清理排管路径，确保通道干净和无污物。
4.2 安装步骤1.根据设计要求，将排管剪切为合适的长度。
2.使用排管夹具和螺丝等固定装置，将排管固定在预定位置。
3.在排管连接处，使用合适的接头和密封材料进行连接，确保连续和可靠的管路。
5. 施工质量控制在电缆排管施工过程中，需要进行质量控制，以确保施工质量符合要求。
以下控制措施可以参考：•定期检查电缆敷设和排管安装的质量，确保符合设计要求。
•进行必要的测试和检测，如电缆绝缘测试和排管压力测试。
•在施工过程中，及时处理出现的问题和缺陷。
6. 安全注意事项在电缆排管施工过程中，需要特别注意安全事项，以确保施工人员的安全。
以下是一些常见的安全注意事项：•穿戴合适的个人防护装备，如安全帽、安全鞋、手套等。
•遵守施工现场的安全规定和流程，如限制高度、标识警示等。
电缆排管敷设注意事项 -回复
电缆排管敷设注意事项-回复电缆排管敷设是建筑、工业、交通等领域常见的一项工程活动，其质量直接影响到电缆线路的安全和稳定。
为了确保电缆排管敷设的顺利进行，以下是一些需要注意的事项：第一步：确定电缆排管的位置和规格在进行电缆排管敷设之前，需要先确定好电缆排管的位置和规格。
这可以通过仔细研究设计图纸和与工程团队的沟通来完成。
位置的确定应考虑到电缆的安全性、施工便利性和后期维护的需要。
而规格的确定则需要根据电缆的用途、电流负荷、环境条件等因素进行合理选择，以确保电缆的运行安全和可靠性。
第二步：检查施工区域在进行电缆排管敷设之前，需要对施工区域进行充分检查。
首先要确保施工区域没有明显的地质隐患或建筑物结构问题，这样可以避免因地质或结构原因引起的电缆运行风险。
另外，还需要检查施工区域是否存在其他管线、设备或障碍物，以便在敷设电缆排管时作出预防和合理安排。
第三步：准备施工工具和材料在进行电缆排管敷设之前，需要准备好必要的施工工具和材料。
例如，需要使用挖掘机、推土机、钢筋切割机等机械设备来进行地面的开挖和排土。
同时，还需要配备好电缆槽、连管等敷设所需的材料，确保施工过程中能够顺利进行。
第四步：进行电缆排管的开挖和敷设在进行电缆排管敷设之前，首先需要进行地面的开挖工作。
开挖的深度和宽度应符合设计要求，并保证开挖的底部和侧壁的平整度。
开挖完成后，可以开始进行电缆排管的敷设。
在进行电缆排管的敷设时，要注意以下几点。
首先，要确保电缆排管的连接处平整牢固，避免出现松动和倾斜的情况。
其次，要根据设计要求和规范进行电缆排管的固定和支撑，以保证排管的稳定性和可靠性。
另外，对于有多层排管的情况，要进行好层与层之间的隔离和防震措施，避免因振动引起的电缆损坏。
第五步：完成电缆排管的封闭和保护在电缆排管敷设完成后，需要对电缆进行封闭和保护，以确保其安全和可靠地运行。
首先要进行电缆的防腐处理，避免因外界环境导致的电缆腐蚀和老化。
其次，要对电缆排管进行密封，防止水分、灰尘等外界物质进入排管内部，造成电缆的短路或故障。

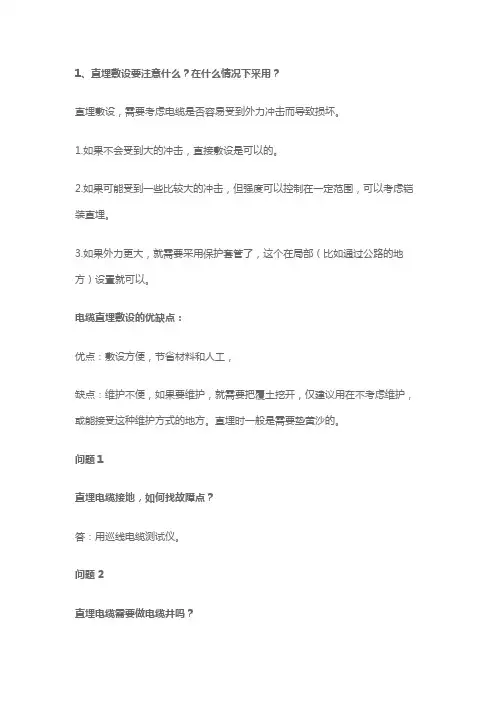

电缆直埋、穿管、排管、电缆沟施工要点
1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
问题3工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？答：严禁直接贴地面敷设。
此低压电缆采用直埋敷设。
2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1.穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2.电缆数量较少，线径较小的情况下，可以采用电缆手井；3.电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
电缆排管敷设施工方案
电缆排管敷设施工方案电缆排管敷设施工方案是指在建筑物内或室外地面上，对电力、通讯、网络等电缆进行敷设和排管的施工方案。
本文将详细介绍电缆排管敷设的步骤和注意事项。
一、准备工作：1. 确定电缆敷设的路径和起止点，制定敷设计划。
2. 测量敷设路径的长度和宽度，计算所需电缆的长度。
3. 选择合适的电缆管材料和附件，根据需要预订所需数量。
二、施工步骤：1. 清理敷设路径：清除敷设路径上的杂物和障碍物，保持路径通畅。
2. 预埋电缆管道：根据敷设计划和设计要求，在地面上挖掘适当大小的沟槽，并预埋电缆管。
电缆管的长度应根据需求进行剪裁，并进行粘接和植缝处理。
3. 安装电缆支架：根据需要，选择合适的电缆支架和固定件，并按照设计规范进行安装，确保电缆管的固定和支撑稳固可靠。
4. 敷设电缆：根据设计要求和敷设计划，将电缆逐段拉进电缆管内，并在必要的位置安装接头盒和连接器。
在敷设过程中，应注意保护电缆的外皮，避免划伤和损坏。
5. 固定电缆：在电缆排管敷设完成后，采用固定件将电缆固定在电缆支架上，防止电缆产生脱落和绞距。
三、施工注意事项：1. 保护电缆：在施工过程中，要注意保护电缆的外皮，避免受到划伤和损坏。
特别是在敷设过程中，要避免电缆被拉扯过度，造成内部导线的脱落或断裂。
2. 安全施工：施工人员要严格遵守安全操作规程，佩戴必要的安全防护用具，并确保施工现场的安全。
避免施工过程中发生意外事故。
3. 合理布局：对于电缆排管的布局，要避免电缆交叉和交错，尽量保持整齐、有序，便于后期维护和管理。
4. 检查验收：在施工完成后，要对电缆排管进行检查和验收，确保施工质量符合设计要求，并消除可能存在的安全隐患。
通过以上步骤和注意事项，可以保证电缆排管敷设的质量和安全性，提高电缆网络的可靠性和稳定性，同时也便于后期的维护和管理。

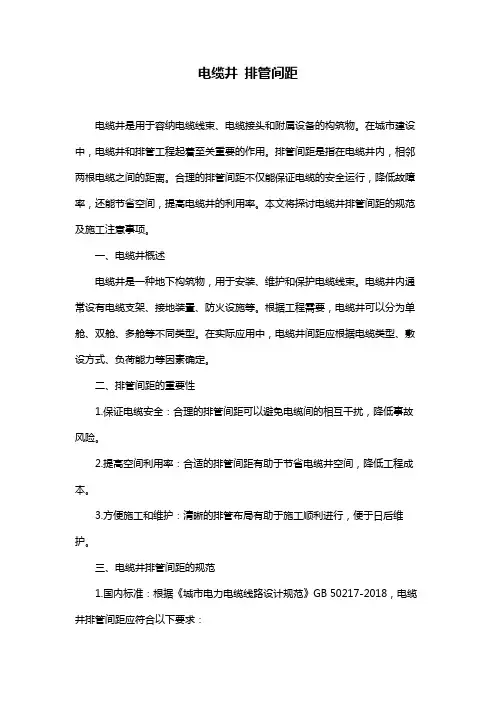

电缆井 排管间距
电缆井排管间距电缆井是用于容纳电缆线束、电缆接头和附属设备的构筑物。
在城市建设中，电缆井和排管工程起着至关重要的作用。
排管间距是指在电缆井内，相邻两根电缆之间的距离。
合理的排管间距不仅能保证电缆的安全运行，降低故障率，还能节省空间，提高电缆井的利用率。
本文将探讨电缆井排管间距的规范及施工注意事项。
一、电缆井概述电缆井是一种地下构筑物，用于安装、维护和保护电缆线束。
电缆井内通常设有电缆支架、接地装置、防火设施等。
根据工程需要，电缆井可以分为单舱、双舱、多舱等不同类型。
在实际应用中，电缆井间距应根据电缆类型、敷设方式、负荷能力等因素确定。
二、排管间距的重要性1.保证电缆安全：合理的排管间距可以避免电缆间的相互干扰，降低事故风险。
2.提高空间利用率：合适的排管间距有助于节省电缆井空间，降低工程成本。
3.方便施工和维护：清晰的排管布局有助于施工顺利进行，便于日后维护。
三、电缆井排管间距的规范1.国内标准：根据《城市电力电缆线路设计规范》GB 50217-2018，电缆井排管间距应符合以下要求：（1）同一通道内，电力电缆与通信电缆、控制电缆之间的排管间距不宜小于0.5米。
（2）同一通道内，各类电缆的排管间距应满足施工和维护的要求。
（3）电缆井内电缆排管的布局应合理，避免交叉、重叠敷设。
2.国外标准：在国际上，如美国、德国、日本等国家，电缆井排管间距也有相应的规定。
例如，美国电气与电子工程师协会（IEEE）建议，电缆排管间距应根据电缆类型、尺寸和施工方法进行调整，一般不小于0.5米。
四、施工注意事项1.严格按照设计图纸和相关规范进行施工，确保电缆井排管间距符合要求。
2.电缆敷设过程中，应注意保持排管间距的稳定性，避免因施工不当导致的间距缩小或扩大。
3.加强施工现场管理，确保电缆井内清洁、干燥，防止杂物进入电缆层。
4.做好电缆接头防护和绝缘处理，降低故障风险。
五、总结电缆井排管间距是电缆工程中至关重要的环节。

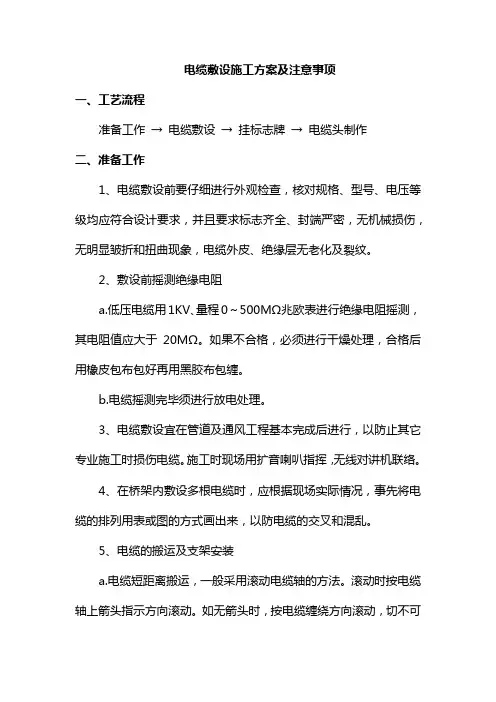

电缆敷设施工方案及注意事项
电缆敷设施工方案及注意事项一、工艺流程准备工作→电缆敷设→挂标志牌→电缆头制作二、准备工作1、电缆敷设前要仔细进行外观检查，核对规格、型号、电压等级均应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹。
2、敷设前摇测绝缘电阻a.低压电缆用1KV、量程0～500MΩ兆欧表进行绝缘电阻摇测，其电阻值应大于20MΩ。
如果不合格，必须进行干燥处理，合格后用橡皮包布包好再用黑胶布包缠。
b.电缆摇测完毕须进行放电处理。
3、电缆敷设宜在管道及通风工程基本完成后进行，以防止其它专业施工时损伤电缆。
施工时现场用扩音喇叭指挥，无线对讲机联络。
4、在桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。
5、电缆的搬运及支架安装a.电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时按电缆轴上箭头指示方向滚动。
如无箭头时，按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛。
b.电缆支架的架设地点以敷设方便为准，一般放在电缆起止点附近。
架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
6、电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少接头。
按长度通盘考虑电缆轴的下料。
7、电缆的敷设最低温度为0℃，不满足要求时先对电缆进行预热。
三、电缆沿桥架敷设1、电缆敷设采用人力牵引和机械牵引。
2、本工程电缆沿桥架敷设时采用单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆的最小允许弯曲半径为准。
（交联聚氯乙烯绝缘电力电缆最小允许弯曲半径为15倍电缆外径，多芯控制电缆最小允许弯曲半径为10倍电缆外径）3、电缆在桥架内敷设时可无间距，但在桥架内横断面的填充率，电力电缆应不大于40%，控制电缆应不大于50%。
4、水平敷设的电缆在首尾两端、转弯两侧及每隔5～10m设固定点。
5、沿桥架垂直敷设时，应敷设一根立即用塑料绑扎带固定。
电缆井工程及电缆钢管敷设施工方案
电缆井工程及电缆钢管敷设施工方案一、电缆井工程电缆井是城市供电系统中起到重要作用的设施，其建设和维护对于电力系统的正常运行至关重要。
电缆井工程是指建设和维护电缆井的工作，涉及到设计、施工、监测等多个环节。
1. 设计电缆井的设计需要考虑到地下管线、交通、环境等因素。
在设计过程中，需要确定井的位置、尺寸、深度等参数，并考虑井盖的设计、通风排水等问题。
2. 施工电缆井的施工需要经过严格的规划和操作。
在施工过程中，首先要清理现场，然后挖掘井坑、浇筑基础，安装井墙和井盖，最后进行井内设备的安装。
3. 监测监测是电缆井工程中不可或缺的环节。
通过监测，可以及时发现井内环境的变化，预防事故的发生，确保电力系统的正常运行。
二、电缆钢管敷设施工方案电缆钢管敷设是电力系统中常见的敷设方式，能够有效保护电缆，提高电力传输效率。
在进行电缆钢管敷设时，需要遵循一定的工作方案。
1. 确定敷设路线在进行电缆钢管敷设前，首先需要确定敷设的路线。
需要考虑到地形、交通等因素，选择最佳的敷设路线。
2. 准备工作敷设前需要做好准备工作，包括清理敷设线路、采购必要的材料和设备等。
3. 敷设过程在实施敷设工作时，需要保证安全第一，严格按照相关规定操作。
包括挖掘沟槽、铺设电缆钢管、封闭沟槽等工作。
4. 测试验收敷设完成后，需要进行测试验收工作，确保电缆钢管敷设符合规范要求，可以正常使用。
结论电缆井工程和电缆钢管敷设是电力系统中重要的工程环节，需要严谨的规划和操作。
只有通过科学的设计、严格的施工和有效的监测，才能确保电力系统的正常运行，提高供电效率。
电缆敷设施工方法
电缆敷设施工方法电缆的敷设是电力、通信、广播电视等领域中重要的基础工作。
正确的敷设方法可保证电缆的正常运行与使用寿命，因此在施工过程中应严格遵循相关规范和标准。
本文将介绍电缆敷设的方法及相关注意事项。
一、敷设前的准备工作在进行电缆敷设前，有几项准备工作是必不可少的。
首先，需要对敷设线路进行测量，确定敷设路径和长度。
其次，要进行地质勘探和地下管线勘察，确保敷设区域的地质情况和地下管线的位置。
最后，要准备好需要使用的材料和工具，如电缆保护管、接头、绝缘带、终端头等。
二、敷设基本步骤及方法1. 施工方案确定：根据敷设线路的特点和实际情况，制定合理的施工方案，包括敷设路径、敷设方法和施工步骤等内容。
2. 排除障碍物：在进行电缆敷设前，需要清理敷设线路上的障碍物，如石块、淤泥等。
同时，要确保敷设线路的通畅和平整。
3. 埋设保护管：根据设计要求和现场实际情况，选择合适的电缆保护管进行埋设。
保护管的规格和材质应符合相关标准，保证电缆的安全性和使用寿命。
4. 敷设电缆：在保护管内逐段敷设电缆，注意电缆的弯曲半径和敷设的拉力，避免对电缆造成损伤。
同时，要注意电缆的测量和标识，以便后期的维护和管理。
5. 连接接头：根据电缆的需要，进行接头的连接和固定。
连接接头时，应使用合适的工具和方法，确保接头的稳固和电气连通性。
6. 测试和调试：在敷设完毕后，进行电缆的测试和调试，确保其正常运行。
测试内容包括电阻测试、绝缘测试、局部放电测试等。
三、注意事项在进行电缆敷设时，还需注意以下几点：1. 严禁施工过程中进行乱扔垃圾、乱挖乱损破坏环境行为，保持施工现场的整洁和安全。
2. 严格遵守施工规范和标准，确保电缆的安全和可靠性。
3. 对于特殊地质情况，如软土地区或有地下水位的地方，应采取相应的加固措施，并进行防水处理。
4. 敷设电缆时应注意绝缘带的使用，确保接头的绝缘性能。
5. 在施工过程中，要随时注意安全，采取必要的防护措施，避免事故的发生。
电缆井工程及电缆钢管敷设施工方案模板
电缆井工程及电缆钢管敷设施工方案模板一、前言电缆井工程是工业和建筑领域中常见的设施，用于埋设电缆及其他通信线缆。
本文将介绍电缆井工程及电缆钢管敷设的施工方案，包括施工准备、施工流程、安全注意事项等内容。
二、施工准备1.工地勘查：对施工区域进行勘察，确认地形、地质情况，确定布置电缆井的位置。
2.材料准备：准备所需的电缆、电缆井、钢管等材料。
3.设备准备：准备挖掘机、起重机、管道敷设设备等必要设备。
4.施工人员：组织具有相关经验和技能的施工人员。
三、施工流程1.确定井位：根据设计方案确定电缆井的位置，并在地面做好标识。
2.挖掘井孔：使用挖掘机挖掘井孔，保持井孔平整，并根据实际情况调整井孔深度。
3.安装井体：将预制的电缆井体降入井孔中，保证井体与地面平齐。
4.安装钢管：根据设计要求，在电缆井体内设置相应数量的钢管，确保钢管的接口处密封完好。
5.敷设电缆：将电缆沿着钢管敷设，注意保持电缆的整洁和有序性。
6.封闭井孔：在确保电缆敷设完毕后，封闭井孔并进行最终的清理和整理工作。
四、安全注意事项1.施工过程中要注意人员安全，严禁无关人员进入施工区域。
2.操作设备时要认真操作，杜绝因操作不当造成的意外事件。
3.施工现场要保持整洁，确保施工安全。
4.在施工过程中要遵守相关操作规范，确保施工质量。
五、结语电缆井工程及电缆钢管敷设是一项需要细致谨慎的工程，通过科学的施工方案和严格的安全措施，可以确保工程的顺利进行和质量的提升。
希望本文提供的施工方案模板能够为相关工程施工提供一定的参考和指导。
电缆排管敷设注意事项 -回复
电缆排管敷设注意事项-回复电缆排管敷设是电力工程中非常重要的环节之一，它涉及到电缆的布局和安装，对于电力系统的正常运行具有重要影响。
为了确保电缆排管的质量和可靠性，我们需要注意以下几个方面。
1. 设计规划阶段的注意事项在设计规划阶段，需要明确电缆敷设的位置和布局。
首先要进行地形勘测和场地测量，了解地貌情况和场地条件。
同时还要确定电缆的敷设路径，避免与其他设备或通道冲突。
此外，还要根据电缆的电压等级和容量计算负荷，确保电缆排管的尺寸和数量满足要求。
2. 施工准备阶段的注意事项在施工准备阶段，需要对材料和设备进行准备工作。
首先要选择适合的电缆管道和管件，并进行质量检查。
对于电缆敷设需要用到的工具、设备和机械，也要进行检查和校验，确保其正常运行和安全性能。
3. 管道敷设阶段的注意事项在进行电缆排管的敷设之前，需要先进行地面的清理和预处理工作。
确保施工区域平整，没有杂物和障碍物。
然后将电缆管道按照设计要求进行布置。
在敷设过程中要保持管道的连续和一致性，尽量避免使用连接和转弯等结构，以减少故障和电缆损坏的可能性。
4. 电缆敷设阶段的注意事项在进行电缆敷设时，需要注意以下几点。
首先要根据电缆的规格和要求，选择适当的敷设方法。
如果是较长距离的敷设，可以使用滑道和滑索等辅助工具进行。
在敷设过程中，要避免电缆与其他物体或环境产生摩擦和磨损，同时要保证电缆的弯曲半径符合规范要求，避免对电缆产生过大的压力和张力。
5. 工程验收阶段的注意事项在电缆排管敷设完成后，需要进行工程验收。
首先要进行电缆的质量检查和测试，确保电缆的质量和性能满足要求。
同时还要对电缆管道进行检查，确保管道的密封性和防水性能良好。
在验收过程中，还要查验施工记录和相关的检测报告，确保施工过程的记录和质量可靠。
在电缆排管敷设的整个过程中，安全是首要考虑的因素。
施工人员要严格遵守相关的安全规定和操作流程，穿戴符合要求的个人防护装备。
另外，在施工过程中要及时清理施工现场，避免垃圾和杂物对工程质量和安全产生影响。
电缆敷设施工流程及施工注意事项
电缆敷设施工流程及施工注意事项一、电缆敷设施工流程电缆敷设是指在工业、建筑等领域中，将电缆铺设在地下或墙壁内的过程。
正确的敷设施工流程是确保电缆敷设质量和安全的关键。
下面将为您详细介绍电缆敷设的施工流程。
1. 学习设计图纸：在开始电缆敷设施工之前，施工人员首先需要仔细阅读和理解相关的设计图纸。
设计图纸上会标明电缆的规格、长度、所需材料等关键信息，施工人员应准确理解这些信息，以便做好施工准备。
2. 准备工具和材料：在开始电缆敷设之前，施工人员需要准备好所有的工具和材料。
常用的工具包括电缆敷设机、切割工具、拉线工具等，而材料包括电缆、接头、绝缘胶带等。
3. 确定线路和位置：根据设计图纸上的要求，施工人员需要准确测量地下或墙壁内的线路。
在制定敷设计划时，需要确定敷设线路的路径和位置，确保敷设的电缆不会受到损坏或干扰。
4. 预处理：在敷设电缆之前，施工人员需要进行预处理。
这包括清理敷设区域的杂物，清除地下或墙壁内的灰尘和污垢，并处理好任何存在的障碍物。
此外，还需合理安排工作人员的工作进度，确保施工的顺利进行。
5. 敷设电缆：在准备工作完成之后，施工人员可以开始敷设电缆。
他们应根据设计图纸上的要求，按照预先确定的线路路径和位置，将电缆逐段放置在地下或墙壁内。
在敷设的过程中，需要注意避免电缆弯折过度或受到损坏。
6. 质量检查：施工完成后，需要对电缆敷设的质量进行检查。
这包括检查电缆的位置、绝缘和接头的固定情况，以及是否存在潜在的故障隐患。
如果发现任何问题，应及时进行修复或更换。
7. 完成记录：电缆敷设完成后，应进行记录。
施工人员可以拍摄敷设电缆的照片，并将所有相关的信息记录在文档中。
这将有助于日后的维护和维修工作。
二、电缆敷设施工注意事项电缆敷设是一项需要高度注意的工作，以下是施工时需遵守的注意事项。
1. 安全第一：在电缆敷设过程中，施工人员应始终将安全放在首位。
他们应穿戴合适的劳保用品，如安全帽、护目镜、防护服等。
直埋排管沟隧桥架：电缆敷设的四种方式，施工要点总结！
直埋排管沟隧桥架：电缆敷设的四种方式，施工要点总结！电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。
针对这四种敷设方式的施工要点总结如下。
一直埋（1）开挖的沟底必须是松软的土层，如果是石块或硬质杂物要铺100mm厚的软土或砂层。
电缆周围的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。
在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施，电缆应埋于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。
（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。
（3）中间接头盒外面要有铸铁或混凝土保护盒。
（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。
（5）电缆互相交叉，与非热力管和管道交叉，穿越公路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。
（6）直埋电缆一般使用铠装电缆。
在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10Ω。
（7）直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。
严禁将电缆平行敷设于管道的上方或下方。
二排管（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必须光滑；2）按需要的孔数将管子排成一定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，控制电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采用铠装电缆。
电力工程施工方法及注意事项
电力工程施工方法及注意事项
1、从变电所出来的低压电缆同一敷设路径的主干电缆，采用电力电缆在排管内敷设的方式，电缆排管的敷设坡度同道路坡度，过路电缆排管采用混凝土包封保护敷设，具体敷设方法参照《35KV及以下电缆敷设图集》94D164。
2、在电缆排管转角、分支处、变更敷设方式或直线距离超过100m时，设置电力人孔井。
由于本工程区域为填海造地，为保证井室基础的稳定性，人孔井基础下采用抛石换填处理，抛石宽度与井室开槽宽度相同，抛石深度为1m，抛石类型为山皮石。
3、电缆排管与电缆井的施工顺序为：先做电缆排管，后做电缆井，根据总平面图上从电缆井内配出的的直埋电缆的根数和电缆敷设深度在电缆井内预留G100钢套管。
4、为防止排管内积水，每段排管敷设时应有倾向人孔井不小于0.5%的坡度，在人孔井内设集水坑，集水坑底预埋PVC排水管，管径为DN100，按大于1%的坡度将集水坑内积水排至就近的雨水井内。
5、电缆埋设上方均应做电缆标识桩，各种电缆有序排放，且均应挂标识牌，写清电缆型号、规格、电压等级、回路编号及用途、敷设方式等。
电缆沟电缆排管电缆井土建工程技术要求
电缆沟1．适用范围电缆沟敷设方式不宜在城区范围内使用，仅适用于不能直埋且无机动车负载的通道，如：人行道、变（配）电站内、工厂厂区等。
2．建设标准（1）电缆沟中通道的净宽，不宜小于表3所列值。
（2）电缆支架的层间垂直距离，应满足电缆能方便地敷设和固定，且在多根电缆同置于一层支架上时，有更换或增设任一电缆的可能。
电缆支架层间垂直距离宜符合前文表2所列数值。
（3）水平敷设情况下电缆支架的最上层、最下层布置尺寸，应符合下列规定：最上层支架距电缆沟顶板或梁底的净距允许最小值，应满足电缆引接至上侧柜盘时的允许弯曲半径要求，且不宜小于按前文表2所列数再加80～150mm的和值。
最下层支架距电缆沟道底部的净距，不宜小于50～100mm。
（4）电缆沟应满足防止外部进水、渗水的要求，且符合下列规定：对电缆沟底部低于地下水位、电缆沟与工业水沟并行邻近、交叉的情况，宜加强电缆沟防水处理。
电缆沟与工业水管、沟交叉时，应使电缆沟位于工业水管沟的上方。
电缆沟应能实现排水畅通，纵向排水坡度，不得小于0.5%；沿排水方向适当距离宜设集水井及其泄水系统，必要时实施机械排水。
（5）电缆沟沟壁、盖板及其材质构成，应满足可能承受荷载和适合环境耐久的要求。
可开启的沟盖板的单块重量，不宜超过50kg。
电缆排管、电缆井1．适用范围排管敷设方式，适用于敷设电缆条数较多，且有机动车等重载的地段。
如：城区道路、穿越公路、穿越绿化地带等。
同路径电缆单排管敷设条数一般以8～24条为宜，其中通信用排管按2孔考虑。
电缆井设置原则：（1）电缆牵引张力限制的间距处，以不超过100m为宜。
（2）电缆分支、接头处。
（3）管路方向较大改变或电缆从排管转入直埋处。
（4）管路坡度较大且需防止电缆滑落的必要加强固定处。
2．建设标准（1）保护管的选择应符合下列基本要求：电缆保护管必须是内壁光滑无毛刺，满足使用条件所需的机械强度和耐久性；保护管的内径，不宜小于电缆外径或多根电缆包络外径的1.5倍，在空间条件允许的情况下，优先选用公称内径为200mm的CPVC管；通过不均匀沉降的回填土地段等受力较大的场所，应满足埋深下的抗压要求和耐环境腐蚀性，宜用有防腐性能的涂塑钢管；（2）保护管敷设时，应符合下列规定：管路顶部土壤覆盖厚度不宜小于0.7m，特殊情况下不应小于0.5m；管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于0.2%；管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求；管孔端口应有防止损伤电缆的处理；并列管之间宜有不小于20mm的空隙；并采取混凝土包封。
电缆工井及排管敷设施工注意事项
电缆工井及排管敷设施工注意事项1、基坑开挖应按施工规范采取足够的放坡系数，基坑开挖完毕后及时敷设电缆管，电缆管敷设完毕及时组织相关各方进行验收，验收合格后马上进行回填，减少沟槽暴露时间.2、防止电力管沟开挖对邻近建筑物（构筑物）及其他管线的影响。
加强施工监测，随时掌握沟槽变化情况,有情况时及采取相应对策,避免因地表沉降引起邻近建筑物基础及结构沉陷、开裂等事故。
3、积水过深的基础应及时排水，设置安全围栏，挂牌警告提示，并应防止因抽水而引起的塌方。
4、挖出的土石应堆放在沟边1m以外，高度不得超过1。
5m，敷设接地时，打大锤人不得戴手套，并应站在扶持接地极的人的侧面，扶持接地极人应戴手套。
5、切割短于30cm的短钢筋必须用钳子夹牢,严禁直接用手把持；多人抬运钢筋时，起、落、转、停等动作应一致;搬运钢筋时与电气设施应保持安全距离，严防碰撞，施工过程中应严防钢筋与任何带电体接触。
6、施工用电线路及用电设备必须绝缘良好,配电箱和用电设备外壳必须接地良好;线路布局合理，线路选择应避开易撞，易碰、易腐蚀场所及热力管道。
7、在进行气焊或切割作业时，气瓶应放置在通风良好的场所，防止烈日暴晒,气瓶与明火距离不得小于10m,乙炔瓶应直立使用，氧气瓶与乙炔瓶距离一般应大于5m；在焊接或切割地点周围5m范围内应清除易燃物、易爆物,确实无法清除时，必须采取可靠的隔离或保护措施；进行焊接和切割作业时，应有防止触电、爆炸和防止金属火花飞溅伤人，损坏设备（瓷件）或引起火灾的措施，并防止灼伤.8、模板安装应按工序进行,模板未固定前不得进行下道工序;模板支撑不得使用腐朽、扭裂的材料。
9、浇制混凝土前，必须先检查模板的牢固情况，混凝土卸料口应设挡车板。
10、为防止震动器漏电,作业前专业人员应对震动器进行全面检查；电动振动器应用绝缘良好的四芯橡胶软线,并应接地良好,开关探头应完整，严禁直接将电线探入插座内。
11、机械回填时,应有专人现场指挥作业，装载机车轮距坑边必须保持2米及以上的安全距离。
电缆施工作业的五大安全注意事项（三篇）
电缆施工作业的五大安全注意事项电缆施工作业安全是非常重要的，下面列举五个注意事项以确保电缆施工的安全：1.做好施工前的准备工作在开始施工之前，需要确保施工人员都具备必要的电缆安装和维护知识，并且了解相关的标准和规范。
同时，也要对施工现场进行合理规划和安排，包括布置工作区域、划定安全区域等。
此外，还要检查和准备好所需的工具和设备，并确保其正常运行和安全使用。
2.使用合适的个人防护装备施工人员在进行电缆施工作业时，必须佩戴合适的个人防护装备，以减少工作过程中的潜在风险。
这包括安全帽、安全鞋、耐酸碱手套、防护眼镜等。
同时，还需要根据具体的施工环境和任务，确定是否需要佩戴防护面具、防护服等。
3.严格遵守施工规范和安全操作规程在电缆施工过程中，需要严格遵守相关的施工规范和安全操作规程，确保施工的正确进行和安全性。
施工人员需要了解和遵循相关的操作步骤和流程，不得擅自改变施工方案或忽视安全细节。
同时，还要注意施工现场的整体卫生和清洁，防止出现杂乱和滑倒事故。
4.注意电缆施工过程中的电气安全在电缆施工过程中，电气安全是非常重要的。
施工人员在进行电缆安装和连接时，需要事先切断电源，并采取必要的安全措施，如使用绝缘工具、佩戴绝缘手套等。
此外，还需要对电缆进行正确接地，确保电流能够正常流通，避免电击事故的发生。
5.及时处理事故和紧急情况在电缆施工过程中，可能会遇到各种意外事故和紧急情况，如电缆损坏、火灾、爆炸等。
施工人员需要及时发现并采取相应的应急措施，保护自身安全和施工现场的安全。
同时，还需要掌握施工现场的应急救援措施和联系方式，以便及时请求支援和处理突发情况。
总之，电缆施工作业的安全是非常重要的，需要施工人员始终保持警觉，严格遵守相关规范和操作规程，使用正确的个人防护装备，并及时处理施工过程中的意外事故和紧急情况，以确保施工作业的安全性和顺利进行。
电缆施工作业的五大安全注意事项（二）电缆施工作业的安全注意事项是确保操作人员在施工过程中不会受到伤害或造成潜在风险的指导原则。
电缆排管安装施工方案
随着我国经济的快速发展，电力、通信等基础设施建设需求日益增长，电缆排管作为一种新型的电缆敷设方式，因其施工简便、成本低、安全可靠等优点，得到了广泛的应用。
本方案针对电缆排管安装施工，制定以下施工方案。
二、施工准备1. 技术准备（1）熟悉施工图纸，了解电缆排管敷设的线路、走向、规格、型号等。
（2）了解电缆排管施工的相关规范、标准和操作规程。
（3）制定电缆排管施工方案，明确施工流程、质量控制要点和安全措施。
2. 人员准备（1）组织施工队伍，明确施工负责人、技术负责人、质检员、安装施工作业人员等。
（2）对施工人员进行技术交底，确保施工人员掌握电缆排管施工的技能和注意事项。
3. 材料及设备准备（1）电缆：根据设计要求，选择合适的电缆型号、规格和电压等级。
（2）排管：根据电缆敷设的线路、走向和深度，选择合适的排管规格和材质。
（3）工具和设备：电缆盘、电缆敷设机、切割机、扳手、螺丝刀、线缆牵引机、测距仪等。
三、施工流程1. 测量放样（1）根据设计图纸，对电缆敷设的线路进行测量放样。
（2）确定电缆敷设的起点、终点和转折点，做好标记。
2. 排管敷设（1）根据测量放样结果，开挖电缆排管沟槽。
（2）检查沟槽尺寸、坡度和直线度，确保符合设计要求。
（3）将电缆排管放入沟槽内，并进行固定。
（4）检查电缆排管与沟槽的连接，确保牢固可靠。
3. 电缆敷设（1）将电缆盘放置在合适的位置，进行电缆开盘检查。
（2）按照设计要求，将电缆敷设至排管内。
（3）在电缆敷设过程中，注意电缆的牵引力、弯曲半径和张力，确保电缆不受损伤。
4. 接头制作及附加安装（1）根据电缆长度和接头要求，制作电缆接头。
（2）将电缆接头安装至排管内，并进行固定。
（3）检查电缆接头连接是否牢固，绝缘是否良好。
5. 工程验收（1）检查电缆排管敷设的线路、走向、规格、型号等是否符合设计要求。
（2）检查电缆敷设的牵引力、弯曲半径和张力等是否满足规范要求。
（3）检查电缆接头连接是否牢固，绝缘是否良好。
电线电缆敷设方式方法和注意事项
电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。
根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。
合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。
电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。
市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。
市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。
农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。
高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆工井及排管敷设施工注意事项
1、基坑开挖应按施工规范采取足够的放坡系数，基坑开挖完毕后及时敷设电缆管，电缆管敷设完毕及时组织相关各方进行验收，验收合格后马上进行回填，减少沟槽暴露时间。
2、防止电力管沟开挖对邻近建筑物（构筑物）及其他管线的影响。
加强施工监测，随时掌握沟槽变化情况，有情况时及采取相应对策，避免因地表沉降引起邻近建筑物基础及结构沉陷、开裂等事故。
3、积水过深的基础应及时排水，设置安全围栏，挂牌警告提示，并应防止因抽水而引起的塌方。
4、挖出的土石应堆放在沟边1m以外，高度不得超过1.5m，敷设接地时，打大锤人不得戴手套，并应站在扶持接地极的人的侧面，扶持接地极人应戴手套。
5、切割短于30cm的短钢筋必须用钳子夹牢，严禁直接用手把持；多人抬运钢筋时，起、落、转、停等动作应一致；搬运钢筋时与电气设施应保持安全距离，严防碰撞，施工过程中应严防钢筋与任何带电体接触。
6、施工用电线路及用电设备必须绝缘良好，配电箱和用电设备外壳必须接地良好；线路布局合理，线路选择应避开易撞，易碰、易腐蚀场所及热力管道。
7、在进行气焊或切割作业时，气瓶应放置在通风良好的场所，防止烈日暴晒，气瓶与明火距离不得小于10m，乙炔瓶应直立使用，氧气瓶与乙炔瓶距离一般应大于5m；在焊接或切割地点周围5m范围内应清除易燃物、易爆物，确实无法清除时，必须采取可靠的隔离或保护措施；进行焊接和切割作业时，应有防止触电、爆炸和防止金属火花飞溅伤人，损坏设备（瓷件）或引起火灾的措施，并防止灼伤。
8、模板安装应按工序进行，模板未固定前不得进行下道工序；模板支撑不得使用腐朽、扭裂的材料。
9、浇制混凝土前，必须先检查模板的牢固情况，混凝土卸料口应设挡车板。
10、为防止震动器漏电，作业前专业人员应对震动器进行全面检查；电动振动器应用绝缘良好的四芯橡胶软线，并应接地良好，开关探头应完整，严禁直接将电线探入插座内。
11、机械回填时，应有专人现场指挥作业，装载机车轮距坑边必须保持2米及以上的安全距离。
12、土方回填时应按要求夯实，夯实前应检查打夯机是否完好、偏心块连接是否牢固，前轴是否窜动，三角带松劲度是否合适，整机是否紧固、是否无开焊及严重变形严禁打夯机带病运转；打夯机必须两人操作，操作者必须穿戴好绝缘手套和胶鞋；。
