HPC高性能计算平台Linpack测试手册_infiniband网络

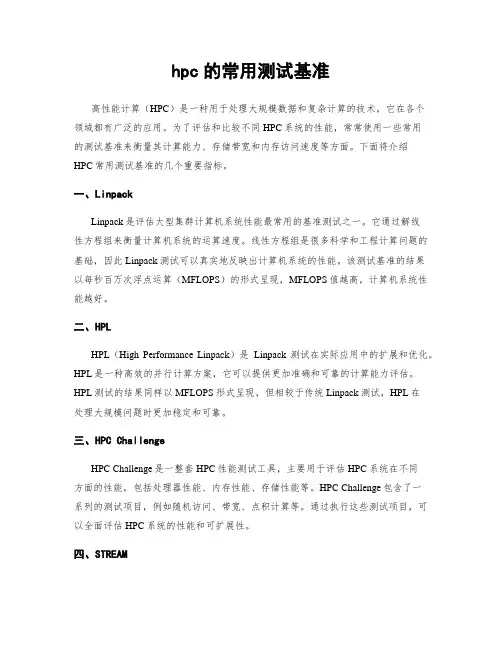

hpc的常用测试基准
hpc的常用测试基准高性能计算（HPC）是一种用于处理大规模数据和复杂计算的技术，它在各个领域都有广泛的应用。
为了评估和比较不同HPC系统的性能，常常使用一些常用的测试基准来衡量其计算能力、存储带宽和内存访问速度等方面。
下面将介绍HPC常用测试基准的几个重要指标。
一、LinpackLinpack是评估大型集群计算机系统性能最常用的基准测试之一。
它通过解线性方程组来衡量计算机系统的运算速度。
线性方程组是很多科学和工程计算问题的基础，因此Linpack测试可以真实地反映出计算机系统的性能。
该测试基准的结果以每秒百万次浮点运算（MFLOPS）的形式呈现，MFLOPS值越高，计算机系统性能越好。
二、HPLHPL（High Performance Linpack）是Linpack测试在实际应用中的扩展和优化。
HPL是一种高效的并行计算方案，它可以提供更加准确和可靠的计算能力评估。
HPL测试的结果同样以MFLOPS形式呈现，但相较于传统Linpack测试，HPL在处理大规模问题时更加稳定和可靠。
三、HPC ChallengeHPC Challenge是一整套HPC性能测试工具，主要用于评估HPC系统在不同方面的性能，包括处理器性能、内存性能、存储性能等。
HPC Challenge包含了一系列的测试项目，例如随机访问、带宽、点积计算等。
通过执行这些测试项目，可以全面评估HPC系统的性能和可扩展性。
四、STREAMSTREAM测试是用于评估内存系统的性能的基准测试。
它通过执行一系列内存操作来测量内存的带宽和延迟。
STREAM测试结果以GB/s形式呈现，表示内存系统每秒钟能够传输的数据量，带宽值越高表示内存系统性能越好。
五、SPEC HPCSPEC HPC是一系列基准测试，专门针对科学和工程计算的应用场景进行性能评估。
SPEC HPC基准测试覆盖了许多复杂的应用程序，例如流体动力学、分子动力学、量子化学等领域。
它能够测量HPC系统在不同应用场景下的运算速度和效率。
HPC高性能计算平台Linpack测试手册_infiniband网络

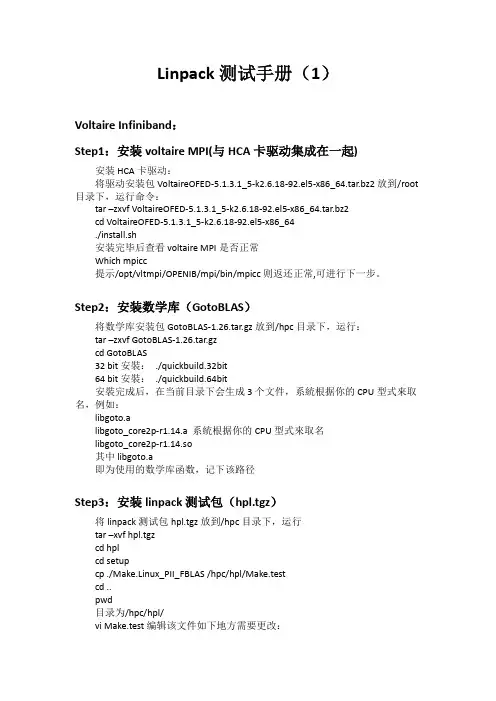

Linpack测试手册（1）Voltaire Infiniband：Step1：安装voltaire MPI(与HCA卡驱动集成在一起)安装HCA卡驱动：将驱动安装包VoltaireOFED-5.1.3.1_5-k2.6.18-92.el5-x86_64.tar.bz2放到/root 目录下，运行命令：tar –zxvf VoltaireOFED-5.1.3.1_5-k2.6.18-92.el5-x86_64.tar.bz2cd VoltaireOFED-5.1.3.1_5-k2.6.18-92.el5-x86_64./install.sh安装完毕后查看voltaire MPI是否正常Which mpicc提示/opt/vltmpi/OPENIB/mpi/bin/mpicc则返还正常,可进行下一步。

Step2：安装数学库（GotoBLAS）将数学库安装包GotoBLAS-1.26.tar.gz放到/hpc目录下，运行：tar –zxvf GotoBLAS-1.26.tar.gzcd GotoBLAS32 bit安裝：./quickbuild.32bit64 bit安裝：./quickbuild.64bit安裝完成后，在当前目录下会生成3个文件，系統根据你的CPU型式來取名，例如：libgoto.alibgoto_core2p-r1.14.a 系統根据你的CPU型式來取名libgoto_core2p-r1.14.so其中libgoto.a即为使用的数学库函数，记下该路径Step3：安装linpack测试包（hpl.tgz）将linpack测试包hpl.tgz放到/hpc目录下，运行tar –xvf hpl.tgzcd hplcd setupcp ./Make.Linux_PII_FBLAS /hpc/hpl/Make.testcd ..pwd目录为/hpc/hpl/vi Make.test编辑该文件如下地方需要更改：TOPdir = /hpc/hplINCdir = $(TOPdir)/includeBINdir = $(TOPdir)/bin/$(ARCH)LIBdir = $(TOPdir)/lib/$(ARCH)MPdir = /opt/vltmpi/OPENIB/mpiMPinc = -I$(MPdir)/includeMPlib = $(MPdir)/lib/libmpich.aLAdir = /hpc/GotoBLASLAlib = $(LAdir)/libgoto.aCC = /opt/vltmpi/OPENIB/mpi/bin/mpiccLINKER = /opt/vltmpi/OPENIB/mpi/bin/mpif77更改完毕保存后进行编译make arch=test完成后会在/hpc/hpl/bin下生成test目录，进入cd bin/test会看到2个文件HPL.dat 和xhpl编辑HPL.dat，设置如下：P值，Q值，NB值，Ns值可根据情况调整，不能超过sqrt(（单个计算节点内存*计算节点个数)/8 )*0.8，否则可能导致测试中使用swap分区或者内存耗尽而导致的死机，P*Q=进程数=核数，16台计算节点，内存8G,每节点8核心数,共128核心例子如下：HPLinpack benchmark input fileInnovative Computing Laboratory, University of TennesseeHPL.out output file name (if any)6 device out (6=stdout,7=stderr,file)1 # of problems sizes (N)100000 Ns1 # of NBs192 NBs0 PMAP process mapping (0=Row-,1=Column-major)1 # of process grids (P x Q)8 Ps16 Qs16.0 threshold1 # of panel fact0 PFACTs (0=left, 1=Crout, 2=Right)1 # of recursive stopping criterium2 NBMINs (>= 1)1 # of panels in recursion1 # of recursive panel fact.0 RFACTs (0=left, 1=Crout, 2=Right)1 # of broadcast0 BCASTs (0=1rg,1=1rM,2=2rg,3=2rM,4=Lng,5=LnM)1 # of lookahead depth0 DEPTHs (>=0)2 SWAP (0=bin-exch,1=long,2=mix)64 swapping threshold0 L1 in (0=transposed,1=no-transposed) form0 U in (0=transposed,1=no-transposed) form1 Equilibration (0=no,1=yes)8 memory alignment in double (> 0)编辑完成后创建运行节点的列表hostlist文件，每个核心对应一行节点名。
