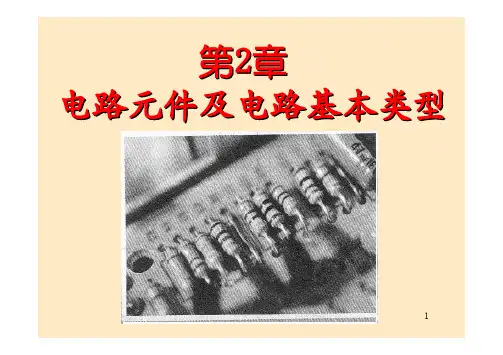

2014第2章(2.1) 二端电路元件

12
3．库伏特性方程
i
+q
+
正电荷时，在另一个极板上就堆积有等量的负电荷。在电路理论中，按惯例，u的参考极性总是取得与电容器极板上的正负电荷相一致。这样的参考极性叫做q、u关于C有关联的参考方向。在此关联参考方向下，有上面的库伏特性曲线及库伏特性方程。
物理学中指出，当电容器的一个极板上堆积有
11
二、电容元件
电容元件是仅体现电场效应的理想电路元件 1. 线性电容元件定义：
任一t，可用q-u （库--伏）平面上过原点的直线来表征的二端元件。（q—极板上储存的电荷） 2．线性电容元件符号&库-伏特性 i +q －q
q/C
α
0
+
u
C
-
u/V
分类同电阻： √1.线性定常电容元件（α=常） 2.线性时变电容元件（α随t变）
B
由电磁感应定律知:
a .微分形式 :
uL(t)与iL(t)的变化率成正比，对直流：有电流无电压（di/dt=0）相当于短路。
diL uL dt
25
非关联参考方向下，VAR方程中要加负号！
b. 积分形式
t 1 1 iL (t ) u ( )dt u ( )d u ( )d L L t0
t t
在 uc与i 为关联参考方向下，
设初始电压uc(－∞)=0, 则有
上式说明：输入能量总非负--释放的能量不超过以前所储存的能量时刻t观看电容时，储能只与该时刻t的电压uc(t)有关。 19 即 WC(t)只随uc(t)变化。
1 2 Wc (t ) cuc (t ) 0 2 C是无源元件
ic c

电路原理习题答案第二章电阻电路的等效变换练习

第二章电阻电路的等效变换等效变换”在电路理论中是很重要的概念，电路等效变换的方法是电路问题分析中经常使用的方法。

所谓两个电路是互为等效的，是指（1）两个结构参数不同的电路再端子上有相同的电压、电流关系，因而可以互代换的部分）中的电压、电流和功率。

相代换；（2）代换的效果是不改变外电路（或电路中未由此得出电路等效变换的条件是相互代换的两部分电路具有相同的伏安特性。

等效的对象是外接电路（或电路未变化部分）中的电压、电流和功率。

等效变换的目的是简化电路，方便地求出需要求的结果。

深刻地理解“等效变换” 的思想，熟练掌握“等效变换”的方法在电路分析中是重要的。

2-1 电路如图所示，已知。

若：（1）；（2）；（3）。

试求以上3 种情况下电压和电流。

解：（1）和为并联，其等效电阻，则总电流分流有2）当，有3），有2-2 电路如图所示，其中电阻、电压源和电流源均为已知，且为正值。

求：（1）电压和电流；（2）若电阻增大，对哪些元件的电压、电流有影响？影响如何？解：（1）对于和来说，其余部分的电路可以用电流源等效代换，如题解图（a）所示。

因此有2）由于和电流源串接支路对其余电路来说可以等效为个电流源，如题解图（b）所示。

因此当增大，对及的电流和端电压都没有影响。

但增大，上的电压增大，将影响电流源两端的电压，因为显然随的增大而增大。

注：任意电路元件与理想电流源串联，均可将其等效为理想电压源，如本题中题解图（a）和（b）o但应该注意等效是对外部电路的等效。

图（a）和图b) 中电流源两端的电压就不等于原电路中电流源两端的电压。

同时，任意电路元件与理想电压源并联，均可将其等效为理想电压源，如本题中对而言，其余部分可以等效为，如题图（c）所示。

但等效是对外部电路（如）的等效，而图（c）中上的电流则不等于原电路的电流。

2-3 电路如图所示。

（1）求；（2）当时，可近似为，此时引起的相对误差为当为的100倍、10 倍时，分别计算此相对误差。

第二章练习题

2－44图2－76是一位二进制数全加器的电路图，试用元件例化语句描述该电路。
2－45逻辑电路如图2－77（a）所示，写出G和F的逻辑表达式，若非门的延迟为3ns，其它门的延迟为6ns，根据图2－77（b）所示A的输入波形，画出G和F的波形，并对输出波形加以说明。
2－46判断图2－79所示各电路是否存在险象。如果存在险象，说明险象类型，并通过修改逻辑设计消除险象。
2－17用一片4位全加器7483和尽量少的逻辑门，分别实现下列BCD码转换电路。
（1）8421码到5421码的转换。
（2）5421码到余3码的转换。
（3）余3码到5421码的转换。
2－18试用4位全加器7483和4位比较器7485实现一位8421BCD码全加器。
2－19试用4位全加器7483实现一位余3 BCD码加法器，允许附加其它器件。
3．（5分）分析图2－88所示电路，写出表达式，列出真值表，说明电路的逻辑功能。
4．（5分）分析图2－89所示电路，输入为余3码，说明该电路完成什么逻辑功能。
5．（5分）写出图2－90所示电路的输出函数表达式，列出真值表。
6．（5分）只用2输入与非门和异或门实现函数：
7．（10分）试用最少的与非门，设计一个组合电路，实现表2－27所示的逻辑功能。
2－23学校举办游艺会，规定男生持红票入场，女生持绿票入场，持黄票的人无论男女都可入场。如果一个人同时持有几种票，只要有符合条件的票就可以入场。试分别用与非门和或非门设计入场控制电路。
2－24一个走廊的两头和中间各有一个开关控制同一盏灯。无开关闭合时，电灯不亮；当电灯不亮时，任意拨动一个开关都使灯亮；当灯亮时，任意拨动一个开关都使灯熄灭。试用异或门实现该电灯控制电路。
2－3图2－7中的逻辑门均为TTL门。试问图中电路能否实现，，的功能？要求说明理由。

电力电子技术徐德鸿版习题解答

+
1 × U d D(1 −
2
fL
D)
= 15A
（3）增加 L 可以使 ΔI 下降
I VTm = 110%I 0 = 11A
1 ΔI = 11 −10 = 1A 2 L=500μH
1 × U d D(1 − D) = 1A
2
fL
2、Boost 电路如图 2.17 所示，设输入电压为 100V，电感 L 是 1000μH，电容 C无穷大，输出接 10Ω 的电阻，电路工作频率 50kHz,MOSFET 的导通占空比为0.5，求：（1）输出直流电压 Uo，输出直流电流 Io；
（2）电感电流平均值 IL；（3）MOSFET 阻断时的电压。
解：（1）U o
=
Ud 1− D
=
200V
I o= U o / R = 20A
（2） I L
=
I in
=
Io 1− D
=
40A
（3）U VTm = U o = 200V
1
3、设有两组蓄电池，A 组电压为 100V，B 组电压为 200V，用 Buck 电路和 Boost 电路组合设计一种电路，以完成既能由 A 组蓄电池向 B 组蓄电池充电，又能由 B 组蓄电池向 A 组蓄电池充电的功能。
解：（1）占空比范围
Uo < D < Uo
U dmax
U dmin
得：
0.25 < D < 0.5
（2）电感电流临界连续时，有
I omin
=
1 2
ΔI
L
=
5 10
=
0.2A
开关关断期间，有
L = U o (1 − D)T = U o (1 − D)T

电路分析基础章后习题答案及解析(第四版)

第1章习题解析一．填空题：1.电路通常由电源、负载和中间环节三个部分组成。

2.电力系统中，电路的功能是对发电厂发出的电能进行传输、分配和转换。

3. 电阻元件只具有单一耗能的电特性，电感元件只具有建立磁场储存磁能的电特性，电容元件只具有建立电场储存电能的电特性，它们都是理想电路元件。

4. 电路理论中，由理想电路元件构成的电路图称为与其相对应的实际电路的电路模型。

5. 电位的高低正负与参考点有关，是相对的量；电压是电路中产生电流的根本原因，其大小仅取决于电路中两点电位的差值，与参考点无关，是绝对的量6.串联电阻越多，串联等效电阻的数值越大，并联电阻越多，并联等效电阻的数值越小。

7.反映元件本身电压、电流约束关系的是欧姆定律；反映电路中任一结点上各电流之间约束关系的是KCL定律；反映电路中任一回路中各电压之间约束关系的是KVL定律。

8.负载上获得最大功率的条件是：负载电阻等于电源内阻。

9.电桥的平衡条件是：对臂电阻的乘积相等。

10.在没有独立源作用的电路中，受控源是无源元件；在受独立源产生的电量控制下，受控源是有源元件。

二．判断说法的正确与错误：1.电力系统的特点是高电压、大电流，电子技术电路的特点是低电压，小电流。

（错）2.理想电阻、理想电感和理想电容是电阻器、电感线圈和电容器的理想化和近似。

（对）3. 当实际电压源的内阻能视为零时，可按理想电压源处理。

（对）4.电压和电流都是既有大小又有方向的电量，因此它们都是矢量。

（错）5.压源模型处于开路状态时，其开路电压数值与它内部理想电压源的数值相等。

（对）6.电功率大的用电器，其消耗的电功也一定比电功率小的用电器多。

（错）7.两个电路等效，说明它们对其内部作用效果完全相同。

（错）8.对电路中的任意结点而言，流入结点的电流与流出该结点的电流必定相同。

（对）9．基尔霍夫电压定律仅适用于闭合回路中各电压之间的约束关系。

（错）10．当电桥电路中对臂电阻的乘积相等时，则该电桥电路的桥支路上电流必为零。
