浅谈SS7的MTP2、LAPD、LAPB、LAPF、MAC
现代通信网论文题目:浅谈SS7的MTP2、LAPD、LAPB、LAPF、MAC课程导师：团队姓名：学院：班级：浅谈SS7的MTP2、LAPD、LAPB、LAPF、MAC信令系统#7是由 ITU-T 定义的一组电信协议，主要用于为电话公司提供局间信令。
SS7 中采用的是公共信道信令技术，也就是带外信令技术，即为信令服务提供独立的分组交换网络。
SS7信令协议栈有MTP1，MTP2，MTP3，SCCP，TCAP，ISUP，TUP。
MTP2(消息传递部分第二层)：即数据链路层。
MTP2提供流控制，消息序号，差错检查等功能。
当传送出错时，出错的消息会被重发。
MTP2对应OSI模型中的数据链路层。
MTP2消息格式分为三种：消息信令单元MSU, 链路状态信令单元LSSU, 链路填充单元FISU。
其中MSU是真正传输上层的信令消息的；LSSU是用来通知链路对端自己的状态改变信息（比如block住一条链路），SF域用来标明当前状态；FISU 用来填充链路空闲时刻（没有消息传送），此外还能用来纠错。
MTP2总体采用分派模型进行进程设计。
消息主入口进程担任分配消息的角色，完成MTP2接收的外部接收消息的分发处理。
对于所有从其它子系统接收的消息都先由该进程模块接收，然后再调用相应的处理函数处理。
接收的消息包括以下4类：数据库消息、MTP3请求消息、底层驱动发送的数据接收消息、支撑通知的定时器超时消息。
这些消息是在其它各个模块中定义的。
超时消息由消息主入口模块统一接收，再根据消息号分发到不同模块。
LAPD用于BTS与BSC之间的Abis接口上的链路层。
LAPD消息一般由一些固定的帧组成,而且这些帧都会形成它自己的帧结构以便在消息传递双方传递数据。
LAPD上的帧结构有三种:信息帧、监视帧、未编号帧。
当建立LAPD连接时,SABME帧一般是第一个被传递的帧。
当发送完SABME帧之后,开始多帧证实模式。
当接收端收到SABME帧以后,以前没有被证实的帧将会被忽略。

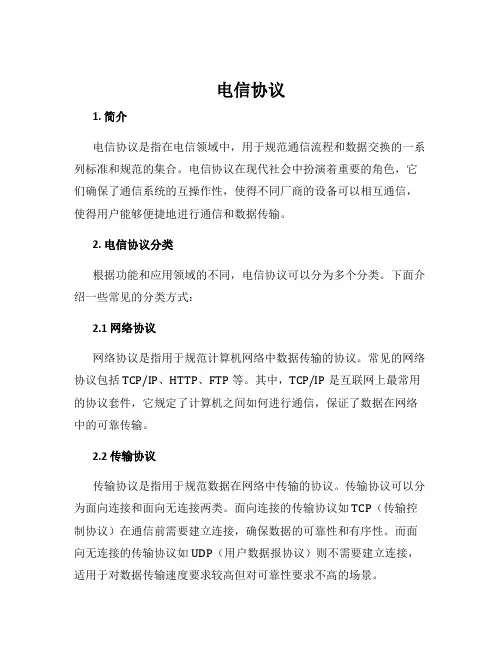

电信协议_精品文档
